MAZDA MODEL MX-5 RF 2017 Instrukcja Obsługi (in Polish)

Płyn chłodzący silnik
▼Sprawdzanie poziomu p

Zbiornik płynu
chłodzącego
Wentylator
chłodnicy
Korek zbiornika płynu chłodzącego
Gdy poziom płynu chłodzącego, obniży się
w zbiorniku wyrównawczym do
wskazania LOW, dolej odpowiednią ilość
płynu do osiągnięcia oznaczenia FULL.
Dokręć korek zbiornika wyrównawczego
po uzupełnieniu płynu.
PRZESTROGA
•Płyn chłodzący może uszkodzić
lakier.
Jeżeli zostanie rozlany, szybko go
spłucz.
•Używaj tylko miękkiej
(zdemineralizowanej) wody do
rozcieńczania płynu chłodzącego.
Woda zawiera minerały, które
zmniejszają skuteczność chłodzenia.
•Nie dolewaj samej wody. Zawsze
dolewaj odpowiedni roztwór płynu
chłodzącego.
•Silnik zawiera części aluminiowe
i musi być chroniony płynem na bazie
glikolu etylenowego, co zapobiega
korozji i zamarzaniu.
•NIE UŻYWAJ płynów zawierających
alkohol, metanol, boran lub
krzemiany.
Może to spowodować uszkodzenie
układu chłodzenia.
•NIE MIESZAJ alkoholu lub
metanolu z płynem chłodzącym.
Może dojść do uszkodzenia układu
chłodzenia.
•Nie używaj roztworów zawierających
więcej niż 60% dodatku
zapobiegającego przed zamarzaniem.
Może to spowodować zmniejszenie
skuteczności chłodzenia.
•Jeżeli na korku lub w pobliżu korka
układu chłodzenia znajduje się
wskaźnik „FL22”, zaleca się
stosowanie w układzie płynu typu
FL22. Stosowanie innego płynu
chłodzącego niż FL-22 może
spowodować poważne uszkodzenia
silnika i układu chłodzenia.

Jeżeli zbiornik wyrównawczy jest pusty
lub konieczne jest częste uzupełnianie
poziomu płynu chłodzącego, skonsultuj się
ze specjalistą. Zalecamy Autoryzowaną
Stację Obsługi Mazdy.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-24

Płyn hamulcowy/układu
wspomagania sprzęgła
▼Sprawdzanie poziomu p

Płyn spryskiwaczy szyb
i reflektorów
▼Sprawdzenie poziomu p

Pióra wycieraczek
PRZESTROGA
•Gorący wosk nanoszony
w automatycznych myjniach
samochodowych wpływa na
pogorszenie skuteczności
czyszczenia szyb przez wycieraczki.
•Aby zapobiec uszkodzeniu piór
wycieraczek szyb, nie przecieraj ich
lub strefy w pobliżu benzyną,
parafiną, rozcieńczalnikami do farb
lub innymi rozpuszczalnikami.
•Gdy dźwignia wycieraczek szyb
znajduje się w pozycji AUTO,
a włącznik zapłonu w pozycji ON,
wycieraczki mogą uruchomić się
automatycznie w następujących
przypadkach:
•Jeśli dotkniesz przedniej szyby nad
czujnikiem deszczu.
•Gdy szyba przednia zostanie
przetarta szmatką nad czujnikiem
deszczu.
•Jeśli uderzysz przednią szybę ręką
lub innym przedmiotem.
•Jeśli uderzysz czujnik deszczu ręką
lub innym przedmiotem z wnętrza
samochodu.
Nie wkładaj rąk lub palców pod
wycieraczki, ponieważ może to
spowodować obrażenia lub
uszkodzenie wycieraczek. Podczas
mycia lub obsługi samochodu
upewnij się, czy dźwignia
wycieraczek szyb znajduje się
w pozycji OFF.
Zabrudzenie przedniej szyby lub piór
wycieraczek może zmniejszyć sprawność
działania wycieraczek. Zwykle są to
owady, żywice z drzew i gorący wosk,
używany w myjniach samochodowych.

Jeżeli pióra wycieraczek nie czyszczą
szyby właściwie, oczyść szybę i pióra
środkiem czyszczącym lub łagodnym
detergentem, następnie opłucz szybę
czystą wodą. W razie konieczności
powtórz tę czynność.
▼Wymiana piór wycieraczek szyby
przedniej
Gdy wycieraczki nie czyszczą dobrze
szyby, ich pióra są prawdopodobnie zużyte
lub popękane.
Wy m i e ń j e.
PRZESTROGA
Aby zapobiec uszkodzeniu ramion
wycieraczek lub innych elementów, nie
przesuwaj ramion ręcznie po szybie.
UWAGA
W przypadku podnoszenia obu ramion
wycieraczek najpierw podnieś ramię po
stronie kierowcy. Podczas obniżania
ramion wycieraczek powoli obniż
najpierw ramię po stronie pasażera,
podtrzymując je ręką. Szybkie
upuszczenie ramion wycieraczek może
uszkodzić ramię oraz pióro, a także
porysować lub spowodować pęknięcie
szyby.
(Typ A)
1. Podnieś ramię wycieraczki.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-27

2. Otwórz zaczep i wysuń pióro
w kierunku pokazanym strzałką.
3. Przechyl pióro i wyjmij go z uchwytu.
PRZESTROGA
Aby zapobiec uszkodzeniu szyby
przedniej, przy opuszczaniu
przytrzymaj ramię wycieraczki, aby nie
uderzyć szyby przedniej.
4. Pociągnij w dół gumkę pióra
wycieraczki i wyciągnij ją z uchwytu.
5. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.
PRZESTROGA
•Nie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
•Jeżeli metalowe blaszki
usztywniające zostaną zamienione,
sprawność wycieraczek może się
pogorszyć.
Nie używaj metalowych blaszek
usztywniających wycieraczkę
kierowcy po stronie pasażera lub
odwrotnie.
•Upewnij się, czy po ponownym
zainstalowaniu metalowych blaszek
usztywniających w gumce nowego
pióra, jego krzywizna jest taka sama,
jaka była w starym piórze.
6. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-28

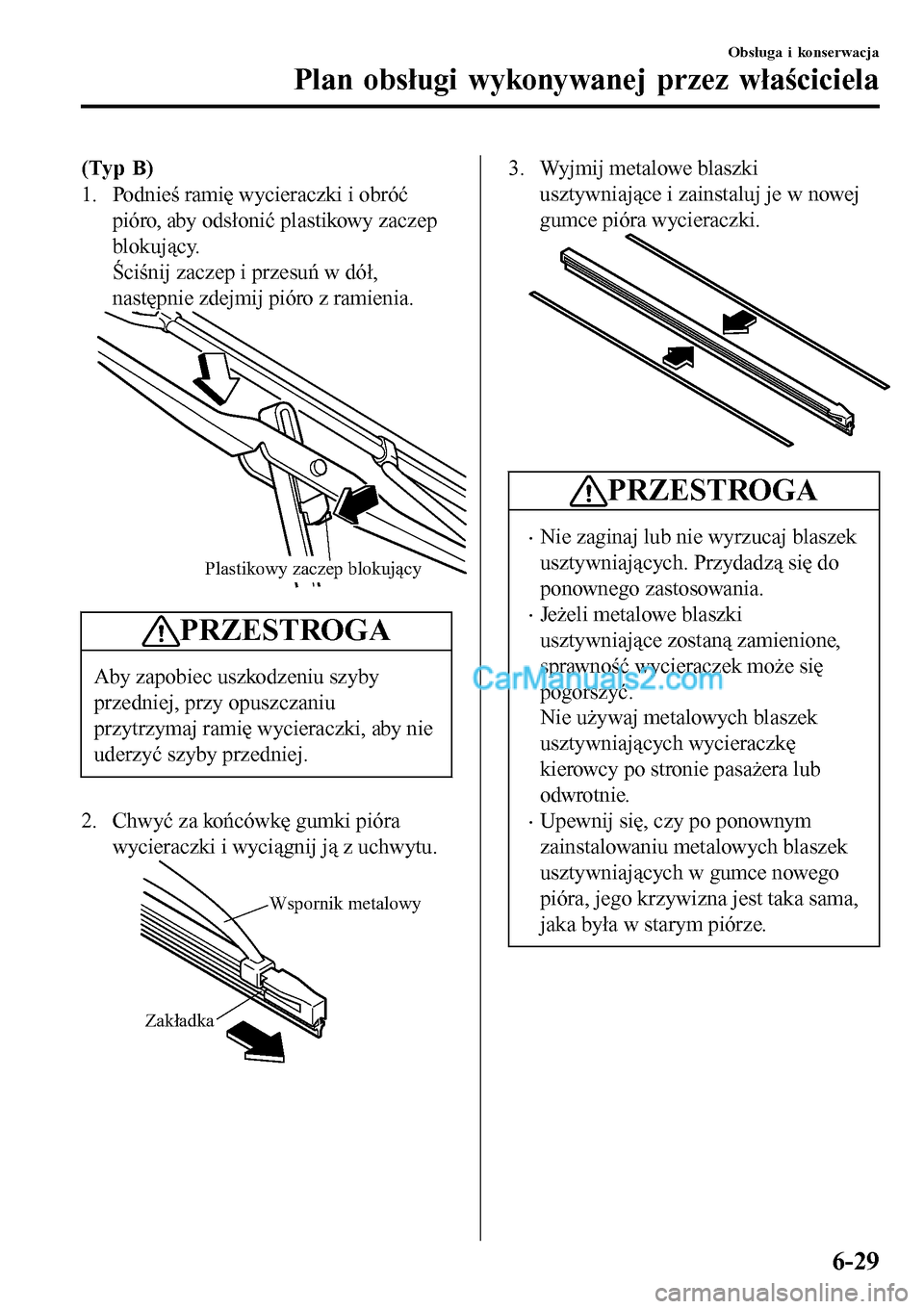

(Typ B)
1. Podnieś ramię wycieraczki i obróć
pióro, aby odsłonić plastikowy zaczep
blokujący.
Ściśnij zaczep i przesuń w dół,
następnie zdejmij pióro z ramienia.
Plastikowy zaczep blokujący
PRZESTROGA
Aby zapobiec uszkodzeniu szyby
przedniej, przy opuszczaniu
przytrzymaj ramię wycieraczki, aby nie
uderzyć szyby przedniej.
2. Chwyć za końcówkę gumki pióra
wycieraczki i wyciągnij ją z uchwytu.
Wspornik metalowy
Zakładka
3. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.
PRZESTROGA
•Nie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
•Jeżeli metalowe blaszki
usztywniające zostaną zamienione,
sprawność wycieraczek może się
pogorszyć.
Nie używaj metalowych blaszek
usztywniających wycieraczkę
kierowcy po stronie pasażera lub
odwrotnie.
•Upewnij się, czy po ponownym
zainstalowaniu metalowych blaszek
usztywniających w gumce nowego
pióra, jego krzywizna jest taka sama,
jaka była w starym piórze.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-29

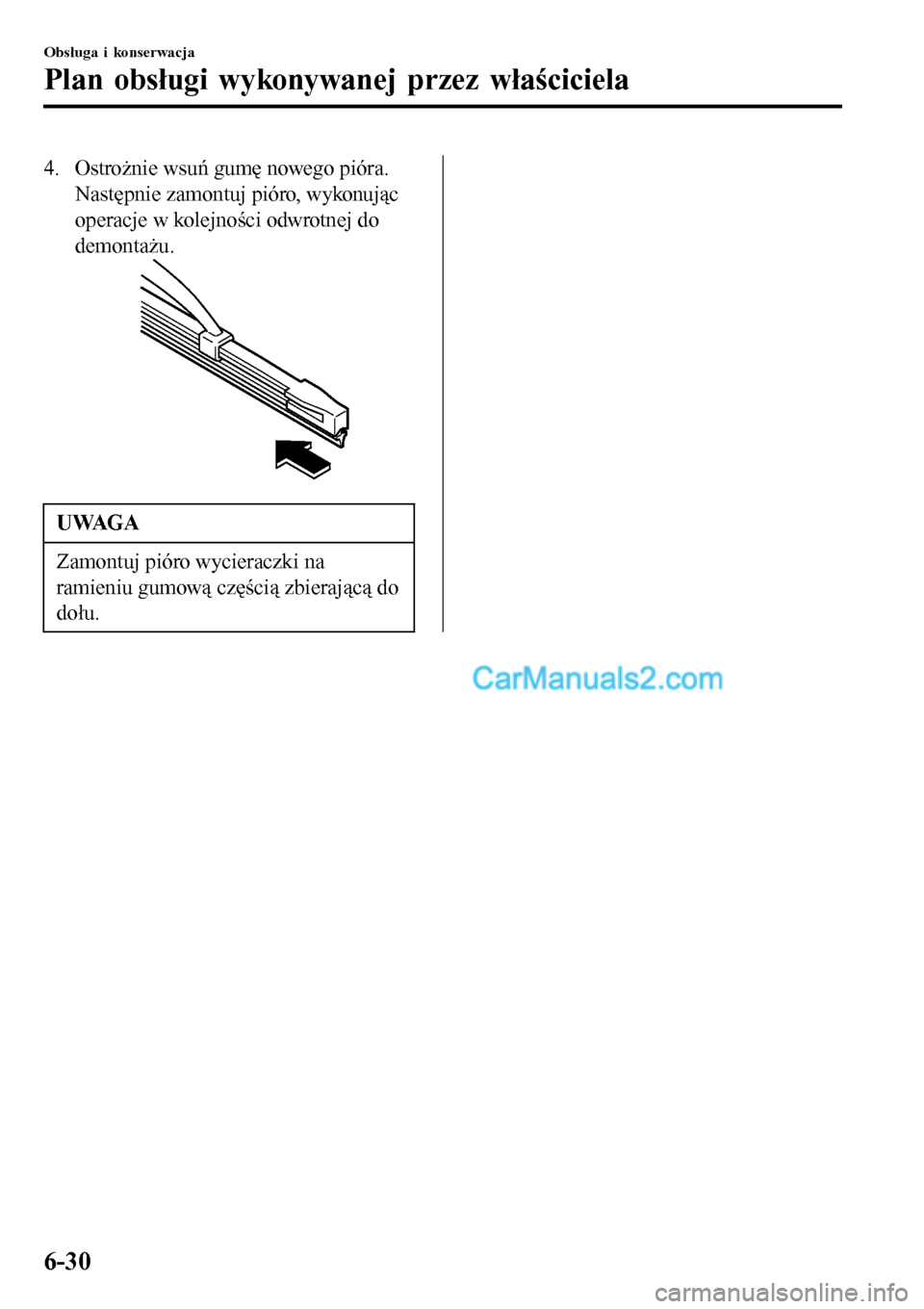

4. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.
UWAGA
Zamontuj pióro wycieraczki na
ramieniu gumową częścią zbierającą do
dołu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-30

Akumulator
OSTRZEŻENIE
Przeczytaj uważnie poniższe ostrzeżenia przed obsługą lub kontrolą
akumulatora, aby zapewnić bezpieczną i prawidłową pracę:
Pracując przy akumulatorze zawsze noś okulary ochronne:
Praca bez okularów ochronnych zagraża bezpieczeństwu. Elektrolit akumulatora
zawiera KWAS SIARKOWY, który może spowodować utratę wzroku, gdy
dostanie się do oczu. Ponadto wodór, który wytwarza się podczas normalnego
działania akumulatora, może się zapalić i spowodować wybuch akumulatora.
Noś okulary i rękawice ochronne, aby zapobiec kontaktowi z elektrolitem
akumulatora:
Wyciek elektrolitu z akumulatora zagraża bezpieczeństwu.
Elektrolit akumulatora zawiera KWAS SIARKOWY, który może spowodować
poważne obrażenia przy kontakcie z oczami, skórą lub odzieżą. Jeśli do tego
dojdzie, natychmiast przemyj oczy wodą przez 15 minut lub dokładnie umyj
skażone miejsce na skórze i zasięgnij porady lekarza.
Zawsze przechowuj akumulator w miejscu niedostępnym dla dzieci:
Zabawa w jego pobliżu zagraża bezpieczeństwu. Elektrolit akumulatora może
spowodować poważne obrażenia, przy kontakcie z oczami lub skórą.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-31

Nie zbliżaj się z otwartym ogniem lub źródłem iskier od otwartych cel
akumulatora, nie zbliżaj także metalowych narzędzi do bieguna dodatniego ()
lub ujemnego () akumulatora podczas prac wykonywanych w pobliżu
akumulatora. Nie dopuszczaj do zetknięcia się bieguna dodatniego ()
akumulatora z nadwoziem samochodu.
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia. Nie zbliżaj się z otwartym ogniem, z zapalonymi
papierosami i źródłem iskier do otwartych cel akumulatora.
Nie zbliżaj się do otwartych ogniw akumulatora z ogniem i przedmiotami
iskrzącymi, palącym się papierosem:
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia.
UWAGA
Przed wykonaniem obsługi akumulatora zdejmij pokrywę akumulatora.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-32
