MAZDA MODEL MX-5 RF 2017 Instrukcja Obsługi (in Polish)

Złącze do diagnostyki usterek zaprojektowano wyłącznie w celu podłączania specjalnie
zaprojektowanego urządzenia do przeprowadzania diagnostyki samochodowej.
Nie należy podłączać żadnych innych urządzeń niż specjalnie zaprojektowane urządzenia do
diagnostyki usterek w ramach serwisowania samochodów. Podłączenie jakiegokolwiek
innego urządzenia niż urządzenie do diagnostyki usterek może niekorzystnie wpłynąć na
urządzenia elektryczne samochodu lub doprowadzić do uszkodzeń, np. rozładowania
akumulatora.
Gniazdo
diagnostyczne
Obsługa i konserwacja
Podstawowe informacje
6-3

Plan przeglądów okresowych
UWAGA
Przeglądy okresowe wykonuj w wymaganych terminach i przebiegach.
System kontroli emisji spalin i związane z nim układy
Układ zapłonowy i układ zasilania paliwem są bardzo ważne dla systemu kontroli emisji
spalin oraz dla sprawnego działania silnika. Nie manipuluj przy nich.
Wszelkie kontrole i regulacje powinny być wykonywane przez specjalistyczny serwis.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
▼Europa
Terminy/przebiegi przeglą-
dów okresowychMaksymalna liczba miesięcy lub kilometrów, w zależności od tego, któ-
ry z warunków wystąpi wcześniej.
Miesiące 12 24 36 48 60 72 84 96 108
×1.000 km 20 40 60 80 100 120 140 160 180
Świece zapłonowe
*1Wymieniać co 120.000 km.
Filtr powietrza
*2RRR
System pochłaniania par paliwa (jeżeli jest zain-
stalowany)III
Paski napędowe
*3III
Olej silnikowy i filtr olejuPlan elastycz-
ny
*4Wymienić, jeśli wskaźnik jest włączony (ON). (Maksymalny
interwał: 12 miesięcy/20.000 km)
Plan inny niż
elastyczny
*5RRRRRRRRR
Układ chłodzenia IIII
Płyn chłodzący silnik
*6Pierwsza wymiana po 200.000 km lub po 10 latach, następnie
co 100.000 km lub co 5 lat.
Przewody paliwowe sztywne i elastyczne IIII
Akumulator
*7IIIIIIIII
Przewody hamulcowe sztywne i elastyczne oraz
połączeniaIIIIIIIII
Płyn hamulcowy
*8RRRR
Hamulec postojowy IIIIIIIII
Hamulce tarczowe IIIIIIIII
Układ kierowniczy i połączenia IIII
Olej manualnej skrzyni biegów R
Olej tylnego mechanizmu różnicowego
*9
Obsługa i konserwacja
Plan przeglądów okresowych
6-4

Terminy/przebiegi przeglą-
dów okresowychMaksymalna liczba miesięcy lub kilometrów, w zależności od tego, któ-
ry z warunków wystąpi wcześniej.
Miesiące 12 24 36 48 60 72 84 96 108
×1.000 km 20 40 60 80 100 120 140 160 180
Przednie i tylne zawieszenie, przeguby kulowe
i luzy osiowe łożysk kółIIII
Osłony przeciwpyłowe półosi napędowych IIII
Układ wydechowy i osłony termiczne Wymieniać co 80.000 km lub co 5 lat.
Śruby i nakrętki w podwoziu i w nadwoziu TTTT
Stan nadwozia (rdza, korozja i perforacja) Sprawdzić raz w roku.
Opony (w tym koło zapasowe) (łącznie z regula-
cją ciśnienia w oponach)
*10*11IIIIIIIII
Zestaw do awaryjnej naprawy opony (jeśli jest
zainstalowany)
*12Sprawdzić raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
D: Spuścić
Uwagi:
*1 W krajach wymienionych poniżej wymieniaj świece zapłonowe co 10.000 km lub co 12 miesięcy, czyli
częściej, niż przewiduje to plan przeglądów okresowych.
Albania, Bośnia i Hercegowina, Bułgaria, Chorwacja, Łotwa, Macedonia, Mołdawia, Czarnogóra, Rumunia,
Serbia, Ukraina
*2 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*3 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
20.000 km lub co 12 miesięcy.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*4 W przypadku modeli SKYACTIV-G 1.5 i SKYACTIV-G 2.0 elastyczny plan wymiany oleju silnikowego
można stosować tylko w niektórych krajach w Europie. W celu uzyskania szczegółowych informacji skonsultuj
się z Autoryzowaną Stacją Obsługi Mazdy. Elastyczny plan wymiany oleju silnikowego można stosować, jeśli
samochód jest eksploatowany głównie w warunkach innych niż wymienione poniżej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
W przypadku wyboru elastycznego planu wymiany oleju silnikowego sterownik silnika samochodu oblicza
pozostałą przydatność oleju w oparciu o warunki pracy silnika, a kierowca informowany jest o konieczności
wymiany oleju poprzez świecącą się w zestawie wskaźników lampkę sygnalizacyjną z symbolem klucza.
Obsługa i konserwacja
Plan przeglądów okresowych
6-5

Wymień olej silnikowy i filtr, gdy w zestawie wskaźników włączy się lampka sygnalizacyjna z symbolem
klucza. Ich wymiana jest konieczna przynajmniej raz w roku lub w ciągu 20.000 km od ostatniej wymiany
oleju i filtra.
Kasowanie parametrów oleju jest konieczne za każdym razem, kiedy wymieniany jest olej silnikowy,
niezależnie od wyświetlania komunikatu/lampki sygnalizacyjnej obsługi okresowej.
*5 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10.000 km lub częściej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*6 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*7 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*8 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*9 Jeśli komponent był zalany wodą, olej powinien być wymieniony.*10 Zamiana kół zalecana jest co 10.000 km.*11 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*12 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
▼Poza Europą
Izrael
Terminy/przebiegi przeglą-
dów okresowychMaksymalna liczba miesięcy lub kilometrów, w zależności od tego, któ-
ry z warunków wystąpi wcześniej
Miesiące 12 24 36 48 60 72 84 96 108 120 132 144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Świece zapłonowe Wymieniać co 120.000 km lub co 6 lat.
Filtr paliwa Wymieniać co 135.000 km.
System pochłaniania par paliwa (jeżeli jest zain-
stalowany)III
Przewody paliwowe sztywne i elastyczne IIIIII
Paski napędowe
*1IIIIIIIIIIII
Olej silnikowy i filtr oleju
*2RRRRRRRRRRRR
Filtr powietrza
*3CCCRCCCRCCCR
Układ chłodzenia IIIIII
Płyn chłodzący silnik
*4Pierwsza wymiana po 195.000 km lub po 10 latach, następnie
co 90.000 km lub co 5 lat.
Akumulator
*5IIIIIIIIIIII
Obsługa i konserwacja
Plan przeglądów okresowych
6-6

Terminy/przebiegi przeglą-
dów okresowychMaksymalna liczba miesięcy lub kilometrów, w zależności od tego, któ-
ry z warunków wystąpi wcześniej
Miesiące 12 24 36 48 60 72 84 96 108 120 132 144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Przewody hamulcowe sztywne i elastyczne oraz
połączeniaIIIIIIIIIIII
Płyn hamulcowy
*6IRIRIRIRIRIR
Hamulec postojowy IIIIIIIIIIII
Wspomaganie układu hamulcowego oraz prze-
wodyIIIIIIIIIIII
Hamulce tarczowe IIIIIIIIIIII
Układ kierowniczy i połączenia IIIIII
Olej manualnej skrzyni biegów R R
Olej tylnego mechanizmu różnicowego
*7
Przednie i tylne zawieszenie, przeguby kulowe
i luzy osiowe łożysk kółIIIIIIIIIIII
Osłony przeciwpyłowe półosi napędowych I I I I
Układ wydechowy i osłony termiczne Sprawdzić co 75.000 km.
Śruby i nakrętki w podwoziu i w nadwoziu T T T T T T T T T T T T
Stan nadwozia (rdza, korozja i perforacja) Sprawdzić raz w roku.
Opony (łącznie z kołem zapasowym) (łącznie
z regulacją ciśnienia w oponach)
*8IIIIIIIIIIII
Zestaw do awaryjnej naprawy opony (jeśli jest
zainstalowany)
*9Sprawdzić raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
D: Spuścić
Uwagi:
*1 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
10.000 km lub częściej.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*2 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10.000 km lub częściej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
Obsługa i konserwacja
Plan przeglądów okresowych
6-7

c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*3 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*4 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*5 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*6 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*7 Jeśli komponent był zalany wodą, olej powinien być wymieniony.*8 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*9 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Z wyjątkiem Izraela
Terminy/przebiegi
przeglądów okres-
owychMaksymalna liczba miesięcy lub kilometrów, w zależności od tego, który z warun-
ków wystąpi wcześniej.
Miesiące 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Filtr paliwa Wymieniać co 60.000 km.
Świece zapłonowe
*1Wymieniać co 120.000 km.
System pochłaniania par paliwa
(jeżeli jest zainstalowany)IIIIIIII
Paski napędowe
*2IIIIIIIIIIIIIIII
Olej silnikowy
*3
Z wyjątkiem
krajów wy-
mienionych
poniżejRRRRRRRRRRRRRRRR
Gruzja/
Armenia/
KambodżaWymieniać co 5.000 km lub 6 miesięcy.
Filtr oleju silnikowe-
go
*3
Z wyjątkiem
krajów wy-
mienionych
poniżejRRRRRRRRRRRRRRRR
Gruzja/
Armenia/
KambodżaWymieniać co 10.000 km lub co roku.
Układ chłodzenia IIIIIIII
Obsługa i konserwacja
Plan przeglądów okresowych
6-8

Terminy/przebiegi
przeglądów okres-
owychMaksymalna liczba miesięcy lub kilometrów, w zależności od tego, który z warun-
ków wystąpi wcześniej.
Miesiące 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Płyn chłodzący silnik
*4Pierwsza wymiana po 200.000 km lub po 10 latach, następnie co 100.000
km lub co 5 lat.
Filtr powietrza
*5
Z wyjątkiem
krajów wy-
mienionych
poniżejCCRCCRCC
Gruzja/
ArmeniaCRCRCRCR
Przewody paliwowe sztywne i elas-
tyczneIIIIIIII
Akumulator
*6IIIIIIII
Przewody hamulcowe sztywne
i elastyczne oraz połączeniaIIIIIIII
Płyn hamulcowy
*7IIIRIIIRIIIRIIIR
Hamulec postojowy IIIIIIIIIIIIIIII
Wspomaganie układu hamulcowe-
go oraz przewodyIIIIIIII
Hamulce tarczowe IIIIIIIIIIIIIIII
Układ kierowniczy i połączenia I I I I I I I I
Olej manualnej skrzyni biegów R
Olej tylnego mechanizmu różnico-
wego
*8
Przednie i tylne zawieszenie, prze-
guby kulowe i luzy osiowe łożysk
kółIIIIIIII
Osłony przeciwpyłowe półosi na-
pędowychIIII
Układ wydechowy i osłony ter-
miczneSprawdzić co 80.000 km.
Śruby i nakrętki w podwoziu i
w nadwoziuTTTTTTTT
Stan nadwozia (rdza, korozja i per-
foracja)Sprawdzić raz w roku.
Opony (łącznie z kołem zapaso-
wym) (łącznie z regulacją ciśnienia
w oponach)
*9IIIIIIIIIIIIIIII
Zamiana kół
*9Zamieniać co 10.000 km.
Zestaw do awaryjnej naprawy opo-
ny (jeśli jest zainstalowany)
*10Sprawdzić raz w roku.
Obsługa i konserwacja
Plan przeglądów okresowych
6-9

Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
D: Spuścić
Uwagi:
*1 W krajach wymienionych poniżej wymieniaj świece zapłonowe co 10.000 km lub co 12 miesięcy, czyli
częściej, niż przewiduje to plan przeglądów okresowych.
Angola, Armenia, Birma, Boliwia, Brytyjskie Wyspy Dziewicze, Burundi, Chile, Curacao, Filipiny, Gabon,
Ghana, Gruzja, Gwatemala, Haiti, Honduras, Hongkong, Iran, Jordania, Kambodża, Kamerun, Kostaryka,
Makau, Mongolia, Mozambik, Nigeria, Nikaragua, Papua Nowa Gwinea, Peru, Salwador, Seszele, Syria,
Tanzania, Wietnam, Zair, Zimbabwe, Zjednoczone Emiraty Arabskie
*2 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe
częściej niż w zalecanych przedziałach czasowych.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*3 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju częściej niż w zalecanych terminach.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*4 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*5 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*6 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. W przypadku eksploatacji
samochodu na ekstremalnie gorących i ekstremalnie zimnych terenach, sprawdź poziom elektrolitu
w akumulatorze, ciężar właściwy akumulatora i jego wygląd co 10.000 km lub co 6 miesięcy. Akumulator
bezobsługowy wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*7 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*8 Jeśli komponent był zalany wodą, olej powinien być wymieniony.*9 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*10 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-10

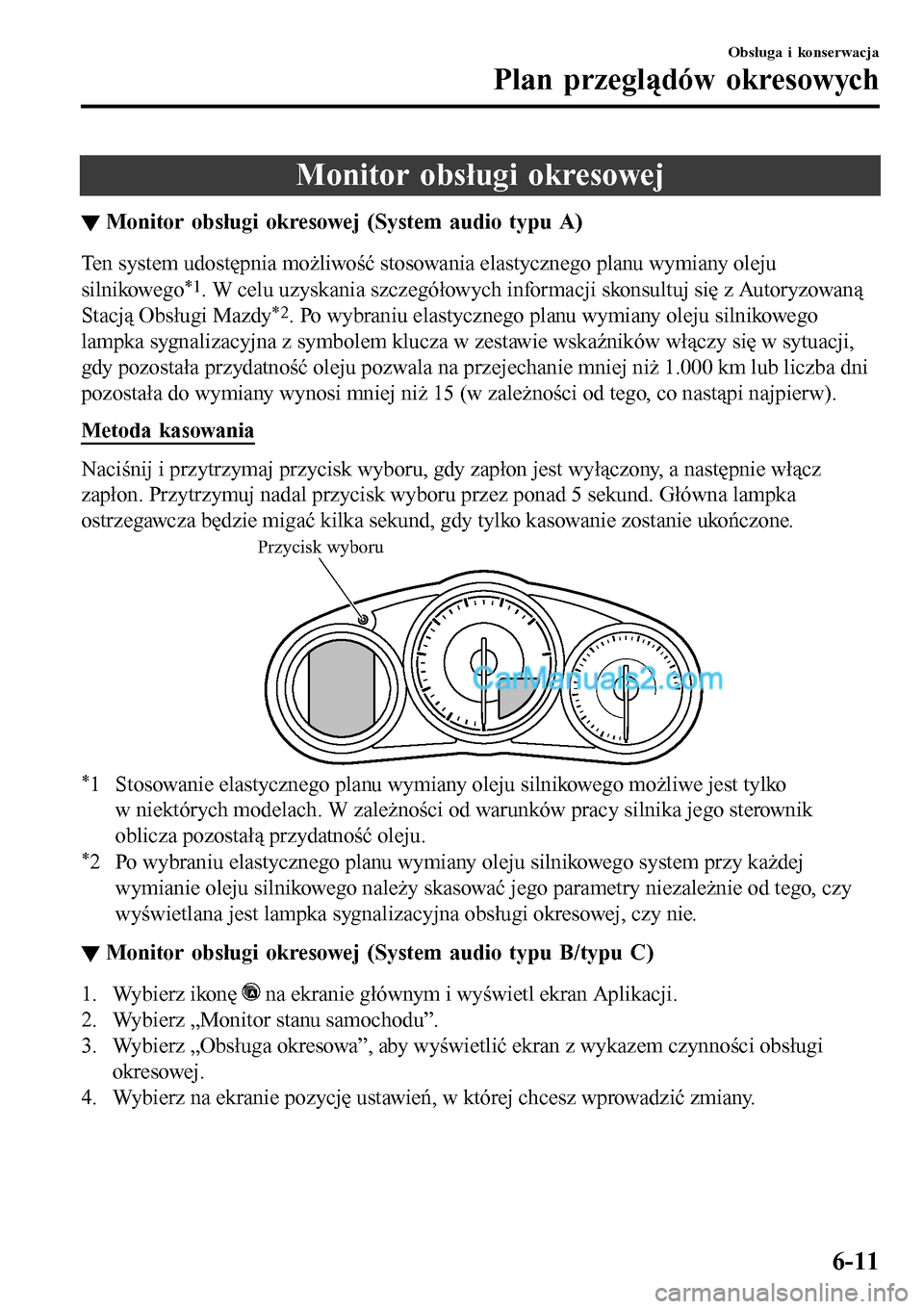

Monitor obsługi okresowej
▼Monitor obs

W ekranie konfiguracji można dostosować ustawienia w następujący sposób:
Zakładka Element Objaśnienie
Przegląd okres-
owyUstawienie Powiadomienie można włączyć/wyłączyć.
Czas (w miesiącach) Wyświetla czas lub odległość do terminu/przebiegu, w którym
konieczne jest wykonanie obsługi.
Wybierz ten element, aby ustawić okres obsługi.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zestawie
wskaźników zaświeci się, gdy pozostała odległość wynosi mniej
niż 1.000 km lub pozostała liczba dni wynosi mniej niż 15 (w za-
leżności od tego, co nastąpi najpierw). Dystans (w milach lub kilo-
metrach)
Re s e t ujKasuje czas i odległość do wartości początkowych.
Po włączeniu systemu konieczne jest jego skasowanie po każdej
wykonanej obsłudze.
Zamiana kółUstawienie Powiadomienie można włączyć/wyłączyć.
Dystans (w milach lub kilo-
metrach)Wyświetla odległość, przy której konieczna jest zamiana opon.
Wybierz ten element, aby ustawić odległość do kolejnej zamiany
opon.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zestawie
wskaźników będą włączone, gdy pozostała odległość wynosi
mniej niż 1.000 km.
Re s e t ujKasuje odległość do wartości początkowej.
Po włączeniu systemu konieczne jest jego skasowanie po każdej
wykonanej zamianie opon.
Wymiana olejuUstawienie
*1Powiadomienie można włączyć/wyłączyć.
Dystans (w milach lub kilo-
metrach)Wyświetla odległość, przy której konieczna jest wymiana oleju.
Wybierz ten element, aby ustawić odległość do kolejnej wymiany
oleju.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zestawie
wskaźników będą włączone, gdy pozostała odległość wynosi
mniej niż 1.000 km.
Re s e t ujKasuje odległość do wartości początkowej.
Po włączeniu systemu konieczne jest jego skasowanie po każdej
wykonanej wymianie oleju.
*1 Stosowanie elastycznego planu wymiany oleju silnikowego możliwe jest tylko w niektórych modelach. W celu
uzyskania szczegółowych informacji skonsultuj się z Autoryzowaną Stacją Obsługi Mazdy.
Po wybraniu elastycznego planu wymiany oleju silnikowego na wyświetlaczu pojawią się następujące
elementy. Sterownik silnika oblicza pozostałą przydatność oleju w oparciu o warunki pracy silnika, a kierowca
informowany jest o konieczności wymiany oleju poprzez lampkę sygnalizacyjną z symbolem klucza świecącą
się w zestawie wskaźników.
Obsługa i konserwacja
Plan przeglądów okresowych
6-12
