PRZESTROGA
Podczas wyjmowania soczewek lub
zespołów lamp płaskim śrubokrętem
upewnij się, czy śrubokręt nie styka się
z zaciskiem wewnętrznym. W razie
zetknięcia się śrubokręta ze stykiem
może wystąpić zwarcie.
UWAGA
•Aby wymienić żarówkę, skonsultuj
się ze specjalistą, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
•Aby dzieci nie miały dostępu do
przepalonych żarówek, przechowuj je
w specjalnych opakowaniach.
▼Wymiana żarówek świateł
zewnętrznych
Światła mijania, światła do jazdy
dziennej (LED), światła pozycyjne,
trzecie światło stop, światła stop,
światła tylne
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Światła do jazdy dziennej (ze
standardową żarówką)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.

Demontaż
Montaż
3. Odkręć w lewo śruby plastikowych
spinek, wyjmij spinki, a następnie
odchyl częściowo nadkole.

4. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
5. Wyjmij żarówkę z gniazda.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-43

6. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Światła kierunkowskazów przednich
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Przy wymianie prawej żarówki
uruchom silnik, obróć kierownicę
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w lewo.
3. Naciśnij środkową część każdej
plastikowej spinki i wyjmij spinki,
a następnie częściowo odsłoń błotnik.

Demontaż
Montaż
4. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor do tyłu.
5. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
6. Wyjmij żarówkę z gniazda.

7. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Światła kierunkowskazów bocznych
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Przy wymianie prawej żarówki
uruchom silnik, obróć kierownicę
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w lewo.
3. Naciśnij środkową część każdej
plastikowej spinki i wyjmij spinki,
a następnie częściowo odsłoń błotnik.

Demontaż
Montaż
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-44

4. Wyjmij zespół poprzez naciśnięcie
palcem na zaczep i pociągnięcie
zespołu do przodu.

5. Odłącz konektor elektryczny od
zespołu, pociągając go w tył.

6. Zamontuj nowy zespół
kierunkowskazu bocznego, wykonując
operacje w odwrotnej kolejności.
Światła kierunkowskazów tylnych
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Naciśnij środkową część każdej
plastikowej spinki i wyjmij spinki oraz
nakładkę progu bagażnika.

Demontaż
Montaż
3. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor w dół.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-45

4. Naciśnij środkową część każdej
plastikowej spinki i wyjmij spinki,
a następnie częściowo odsłoń nakładkę
boczną bagażnika.

Demontaż
Montaż
5. Aby zapewnić sobie otwór w celu
włożenia palca i późniejszego wyjęcia
zespołu tylnej lampy zespolonej,
ściśnij górną i dolną część przelotki
pokazanej na rysunku i wypchnij ją
poza otwór w kierunku zespołu tylnej
lampy zespolonej.

Przelotka
Zespół tylnej lampy
zespolonej

Przelotka Typ
nadwozia
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-46

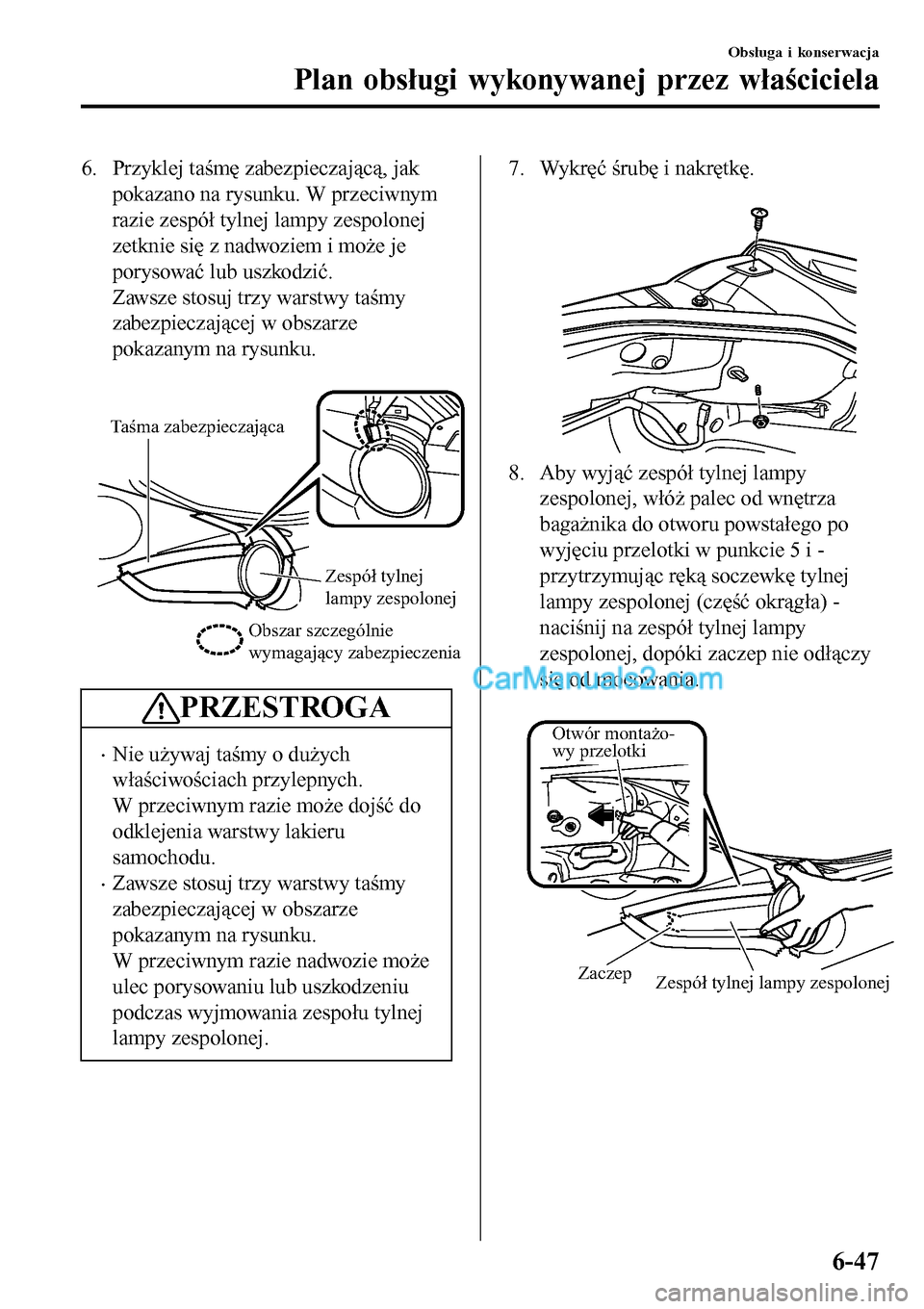

6. Przyklej taśmę zabezpieczającą, jak
pokazano na rysunku. W przeciwnym
razie zespół tylnej lampy zespolonej
zetknie się z nadwoziem i może je
porysować lub uszkodzić.
Zawsze stosuj trzy warstwy taśmy
zabezpieczającej w obszarze
pokazanym na rysunku.

Taśma zabezpieczająca
Zespół tylnej
lampy zespolonej
Obszar szczególnie
wymagający zabezpieczenia
PRZESTROGA
•Nie używaj taśmy o dużych
właściwościach przylepnych.
W przeciwnym razie może dojść do
odklejenia warstwy lakieru
samochodu.
•Zawsze stosuj trzy warstwy taśmy
zabezpieczającej w obszarze
pokazanym na rysunku.
W przeciwnym razie nadwozie może
ulec porysowaniu lub uszkodzeniu
podczas wyjmowania zespołu tylnej
lampy zespolonej.
7. Wykręć śrubę i nakrętkę.

8. Aby wyjąć zespół tylnej lampy
zespolonej, włóż palec od wnętrza
bagażnika do otworu powstałego po
wyjęciu przelotki w punkcie 5 i -
przytrzymując ręką soczewkę tylnej
lampy zespolonej (część okrągła) -
naciśnij na zespół tylnej lampy
zespolonej, dopóki zaczep nie odłączy
się od mocowania.

Zespół tylnej lampy zespolonej Zaczep
Otwór montażo-
wy przelotki
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-47

9. Po odłączeniu zaczepu, wyjmij zespół
tylnej lampy zespolonej zgodnie
z kierunkiem strzałki.

Otwór montażowy przelotki Zaczep
ZaczepZespół tylnej
lampy zespolonej
PRZESTROGA
Ostrożnie wyjmuj zespół tylnej lampy
zespolonej z nadwozia.
Jeśli pociągniesz zespół tylnej lampy
zespolonej zbyt mocno, może ulec
uszkodzeniu wiązka przewodów.
10. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
11. Wyjmij żarówkę z gniazda.

12. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Światła cofania, Tylne światło
przeciwmgielne*
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
3. Wyjmij żarówkę z gniazda.

4. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Oświetlenie tablicy rejestracyjnej
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Wyjmij zespół poprzez naciśnięcie
palcem na zaczep i pociągnięcie
zespołu w dół.

3. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-48*Wybrane wersje.

4. Wyjmij żarówkę z gniazda.

5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
▼▼Wymiana żarówek świateł
wewnętrznych
Lampa sufitowa
1. Owiń niewielki, płaski śrubokręt
miękką szmatką, aby zapobiec
uszkodzeniu klosza lampy, a następnie,
wyjmij klosz, podważając ostrożnie
jego krawędź płaskim śrubokrętem.
2. Wyjmij żarówkę, pociągając ją na
zewnątrz.

3. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Oświetlenie bagażnika
1. Owiń niewielki, płaski śrubokręt
miękką szmatką, aby zapobiec
uszkodzeniu klosza lampy, a następnie,
wyjmij klosz, podważając ostrożnie
jego krawędź płaskim śrubokrętem.

2. Odłącz złącze od zespołu.
3. Wyjmij żarówkę, pociągając ją na
zewnątrz.

4. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-49

Bezpieczniki
Instalacja elektryczna samochodu
zabezpieczona jest bezpiecznikami.

Jeżeli jakiekolwiek światła, odbiorniki lub
sterowanie nie działają, sprawdź
odpowiedni bezpiecznik zabezpieczający
obwód. Gdy bezpiecznik jest przepalony,
wewnętrzny element jest stopiony.

Jeżeli ten sam bezpiecznik przepali się
ponownie, nie używaj więcej tego obwodu
i skonsultuj się ze specjalistą, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
▼Wymiana bezpiecznika
Wymiana bezpieczników po lewej
stronie samochodu
Jeżeli instalacja elektryczna nie działa,
sprawdź najpierw bezpieczniki z lewej
stronie samochodu.

1. Upewnij się, czy zapłon i inne
odbiorniki są wyłączone.
2. Otwórz pokrywę skrzynki
bezpieczników.
3. Wyjmij bezpiecznik na zewnątrz za
pomocą zacisku znajdującego się na
wewnętrznej stronie pokrywy skrzynki
bezpieczników w komorze silnika.
4. Sprawdź bezpiecznik i wymień, jeśli
jest przepalony.
Sprawny Przepalony
5. Włóż nowy bezpiecznik o takiej samej
wartości prądowej i upewnij się, czy
jest zamocowany prawidłowo. Jeżeli
nie jesteś w stanie go prawidłowo
zainstalować, zwróć się o pomoc do
specjalistycznego serwisu. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Jeżeli nie masz bezpieczników
zapasowych, wyjmij jeden o takiej
samej wartości prądowej z obwodu
mniej istotnego dla działania
samochodu, na przykład z obwodu
AUDIO (system audio) lub OUTLET
(gniazdo akcesoriów).
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-50

PRZESTROGA
Zawsze wymieniaj bezpiecznik na
oryginalny bezpiecznik Mazdy lub inny
o takiej samej wartości prądowej.
W przeciwnym razie można uszkodzić
obwód elektryczny.
6. Zamontuj pokrywę ponownie
i sprawdź poprawność jej
zamontowania.
Wymiana bezpieczników pod pokrywą
silnika
Jeżeli światła przednie lub inne
elektryczne odbiorniki nie działają,
a bezpieczniki w kabinie pasażerskiej nie
są przepalone, sprawdź skrzynkę
bezpieczników pod pokrywą silnika. Jeżeli
bezpiecznik jest przepalony, musi być
wymieniony. Wykonaj następujące
operacje:

1. Upewnij się, czy zapłon i inne
odbiorniki są wyłączone.
2. Zdejmij pokrywę skrzynki
bezpieczników.
UWAGA
W przypadku otwierania blokady
z nadmierną siłą pokrywa skrzynki
bezpieczników może zetknąć się
podczas zdejmowania z elementami
nadwozia i ulec porysowaniu.
Podczas zdejmowania pokrywy zdejmuj
ją powoli zgodnie z poniższą procedurą.
1. Odłącz blokadę tylną, naciskając
palcami na przedni zaczep.
2. Wyjmij przedni zaczep, delikatnie
podnosząc przód pokrywy.
3. Zdejmij pokrywę, podnosząc ją
i przesuwając do tyłu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-51

3. Jeżeli jakikolwiek bezpiecznik oprócz
bezpiecznika głównego (MAIN) jest
przepalony, wymień go na nowy o tej
samej wartości prądowej.
Sprawny Przepalony
OSTRZEŻENIE
Nie wykonuj samodzielnie wymiany
bezpiecznika głównego ani
bezpiecznika zwłocznego typu
multiplex. W celu dokonania
wymiany, zwróć się do
Autoryzowanej Stacji Obsługi
Mazdy:
Samodzielna wymiana tego typu
bezpieczników zagraża
bezpieczeństwu, ponieważ są to
bezpieczniki wysokoprądowe.
Nieprawidłowa wymiana może
spowodować porażenie prądem
elektrycznym lub zwarcie i
w rezultacie pożar.
4. Zamontuj pokrywę ponownie
i sprawdź poprawność jej
zamontowania.
