MAZDA MODEL MX-5 RF 2017 Kezelési útmutató (in Hungarian)

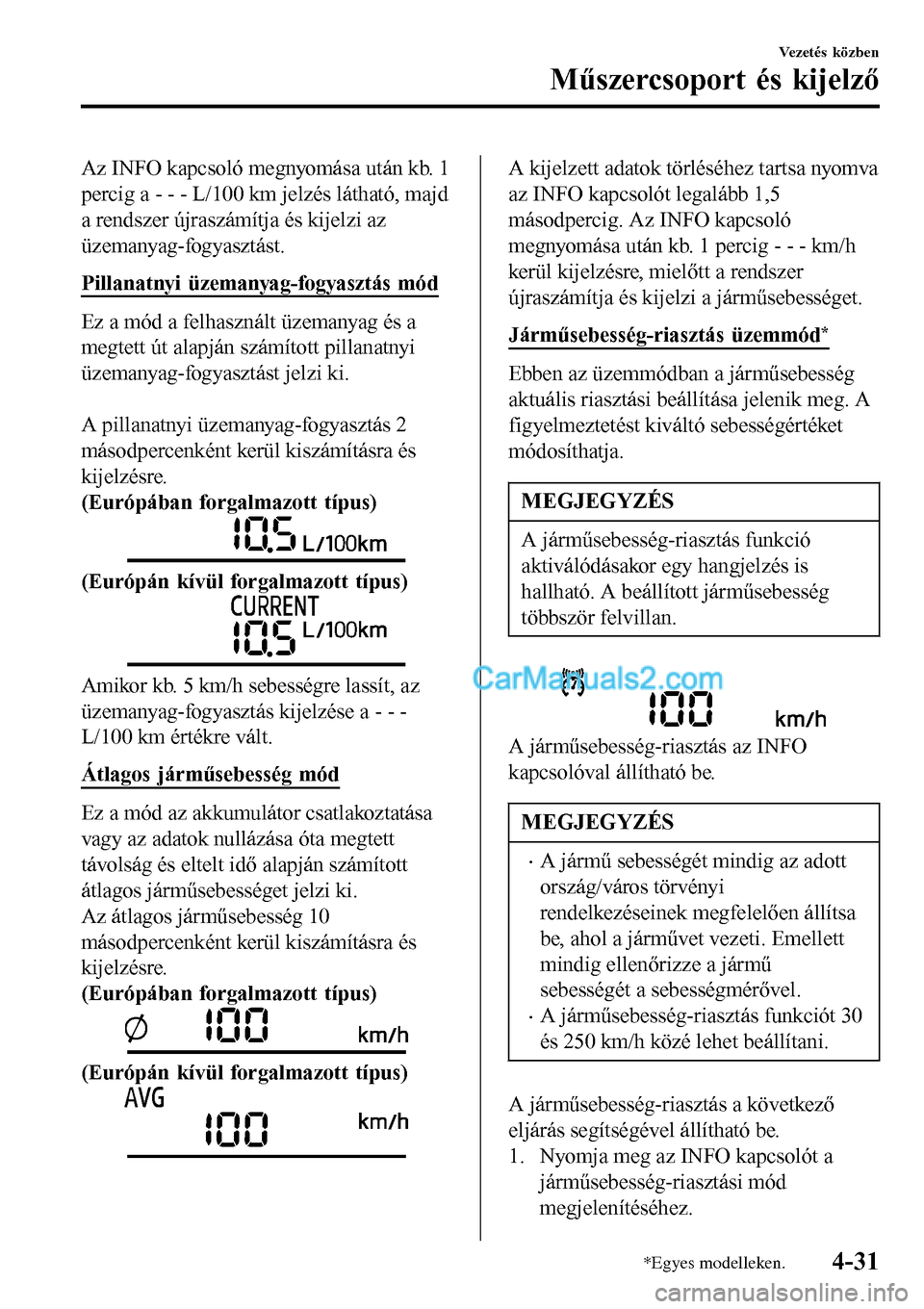

Az INFO kapcsoló megnyomása után kb. 1
percig a - - - L/100 km jelzés látható, majd
a rendszer újraszámítja és kijelzi az
üzemanyag-fogyasztást.
Pillanatnyi üzemanyag-fogyasztás mód
Ez a mód a felhasznált üzemanyag és a
megtett út alapján számított pillanatnyi
üzemanyag-fogyasztást jelzi ki.

A pillanatnyi üzemanyag-fogyasztás 2
másodpercenként kerül kiszámításra és
kijelzésre.
(Európában forgalmazott típus)
(Európán kívül forgalmazott típus)
Amikor kb. 5 km/h sebességre lassít, az
üzemanyag-fogyasztás kijelzése a - - -
L/100 km értékre vált.
Átlagos járműsebesség mód
Ez a mód az akkumulátor csatlakoztatása
vagy az adatok nullázása óta megtett
távolság és eltelt idő alapján számított
átlagos járműsebességet jelzi ki.
Az átlagos járműsebesség 10
másodpercenként kerül kiszámításra és
kijelzésre.
(Európában forgalmazott típus)
(Európán kívül forgalmazott típus)
A kijelzett adatok törléséhez tartsa nyomva
az INFO kapcsolót legalább 1,5
másodpercig. Az INFO kapcsoló
megnyomása után kb. 1 percig - - - km/h
kerül kijelzésre, mielőtt a rendszer
újraszámítja és kijelzi a járműsebességet.
Járműsebesség-riasztás üzemmód
*
Ebben az üzemmódban a járműsebesség
aktuális riasztási beállítása jelenik meg. A
figyelmeztetést kiváltó sebességértéket
módosíthatja.
MEGJEGYZÉS
A járműsebesség-riasztás funkció
aktiválódásakor egy hangjelzés is
hallható. A beállított járműsebesség
többször felvillan.
A járműsebesség-riasztás az INFO
kapcsolóval állítható be.
MEGJEGYZÉS
•A jármű sebességét mindig az adott
ország/város törvényi
rendelkezéseinek megfelelően állítsa
be, ahol a járművet vezeti. Emellett
mindig ellenőrizze a jármű
sebességét a sebességmérővel.
•A járműsebesség-riasztás funkciót 30
és 250 km/h közé lehet beállítani.
A járműsebesség-riasztás a következő
eljárás segítségével állítható be.
1. Nyomja meg az INFO kapcsolót a
járműsebesség-riasztási mód
megjelenítéséhez.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-31

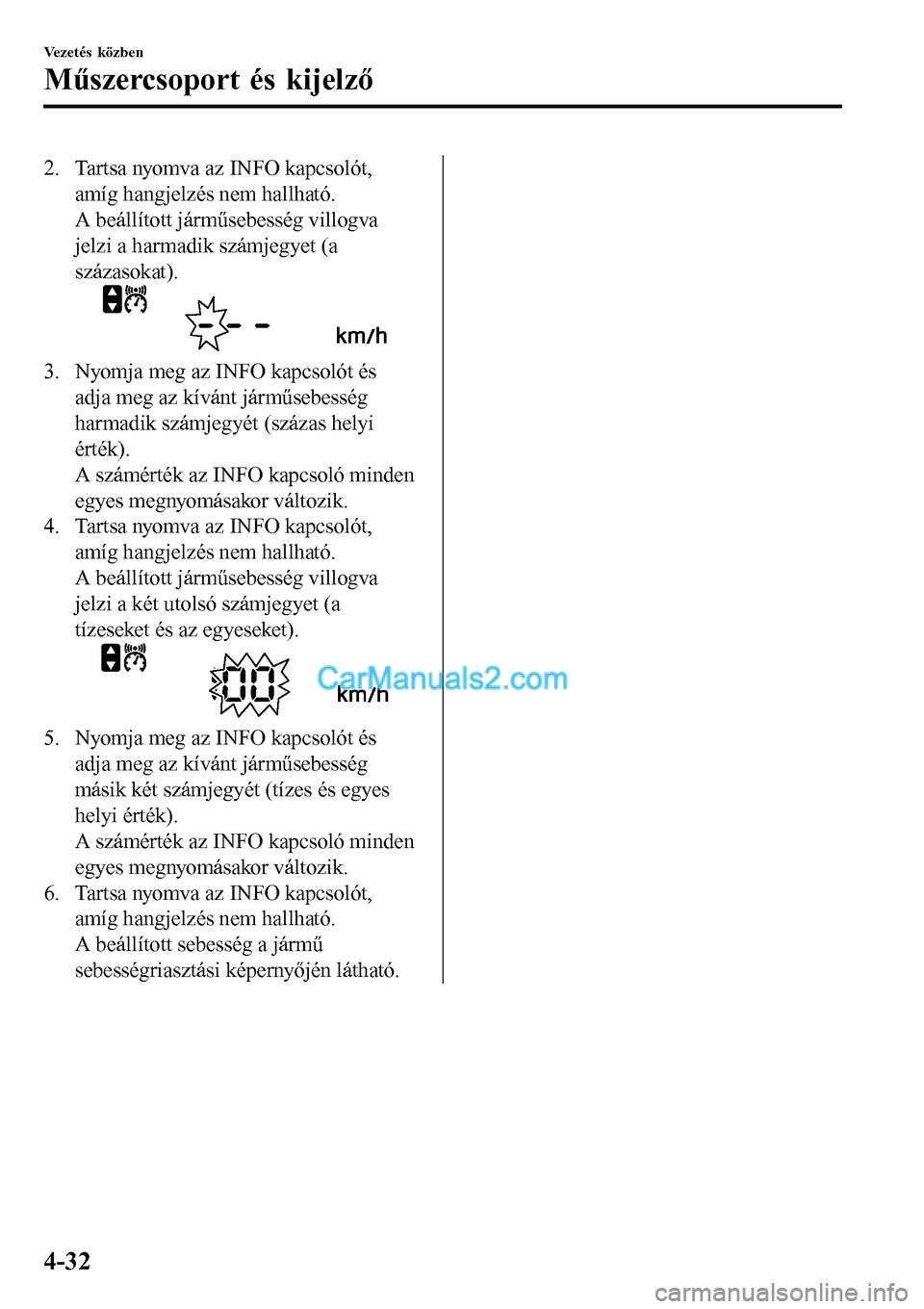

2. Tartsa nyomva az INFO kapcsolót,
amíg hangjelzés nem hallható.
A beállított járműsebesség villogva
jelzi a harmadik számjegyet (a
százasokat).
3. Nyomja meg az INFO kapcsolót és
adja meg az kívánt járműsebesség
harmadik számjegyét (százas helyi
érték).
A számérték az INFO kapcsoló minden
egyes megnyomásakor változik.
4. Tartsa nyomva az INFO kapcsolót,
amíg hangjelzés nem hallható.
A beállított járműsebesség villogva
jelzi a két utolsó számjegyet (a
tízeseket és az egyeseket).
5. Nyomja meg az INFO kapcsolót és
adja meg az kívánt járműsebesség
másik két számjegyét (tízes és egyes
helyi érték).
A számérték az INFO kapcsoló minden
egyes megnyomásakor változik.
6. Tartsa nyomva az INFO kapcsolót,
amíg hangjelzés nem hallható.
A beállított sebesség a jármű
sebességriasztási képernyőjén látható.
Vezetés közben
Műszercsoport és kijelző
4-32

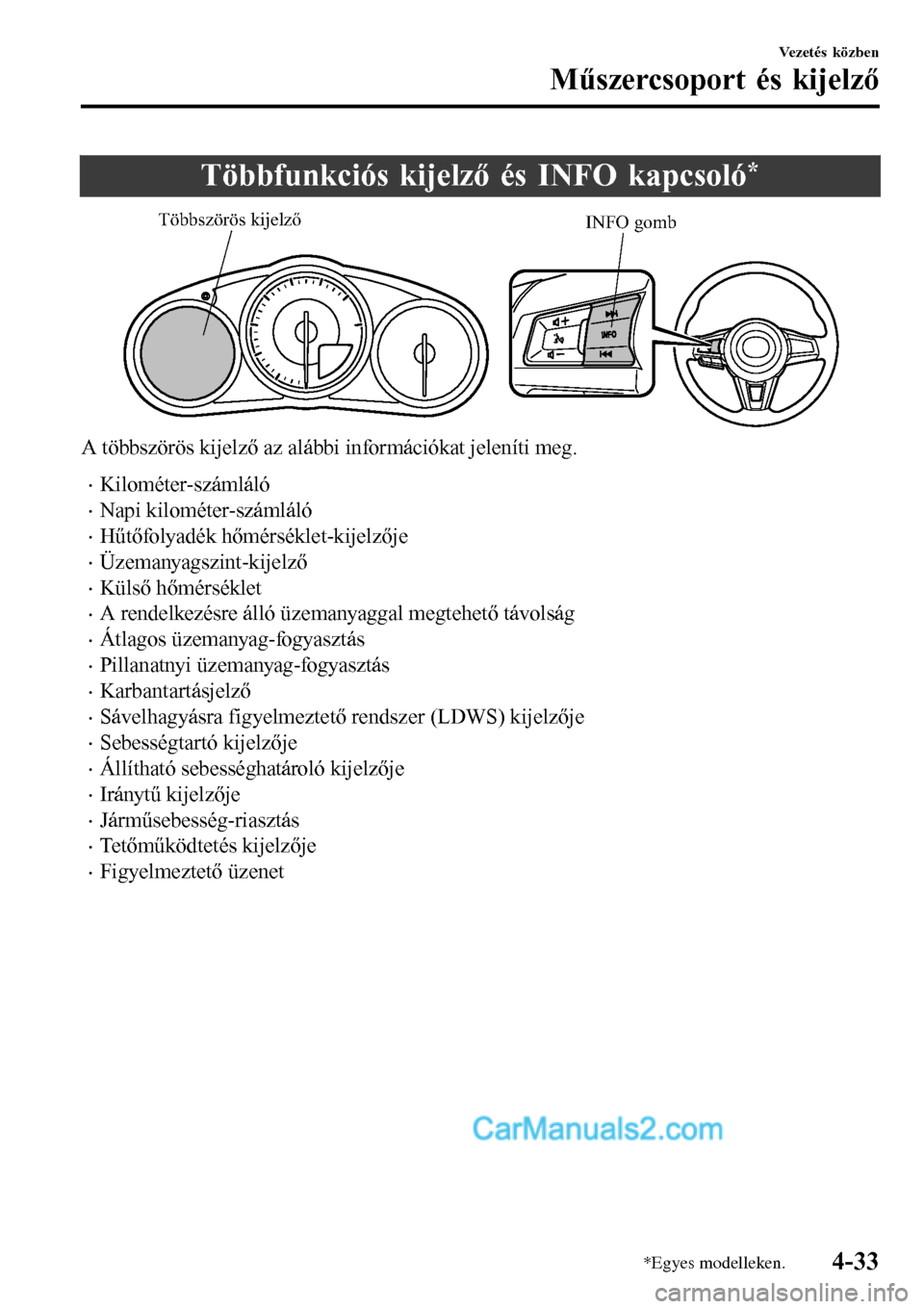

Többfunkciós kijelző és INFO kapcsoló*
INFO gomb Többszörös kijelző
A többszörös kijelző az alábbi információkat jeleníti meg.
•Kilométer-számláló
•Napi kilométer-számláló
•Hűtőfolyadék hőmérséklet-kijelzője
•Üzemanyagszint-kijelző
•Külső hőmérséklet
•A rendelkezésre álló üzemanyaggal megtehető távolság
•Átlagos üzemanyag-fogyasztás
•Pillanatnyi üzemanyag-fogyasztás
•Karbantartásjelző
•Sávelhagyásra figyelmeztető rendszer (LDWS) kijelzője
•Sebességtartó kijelzője
•Állítható sebességhatároló kijelzője
•Iránytű kijelzője
•Járműsebesség-riasztás
•Tetőműködtetés kijelzője
•Figyelmeztető üzenet
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-33

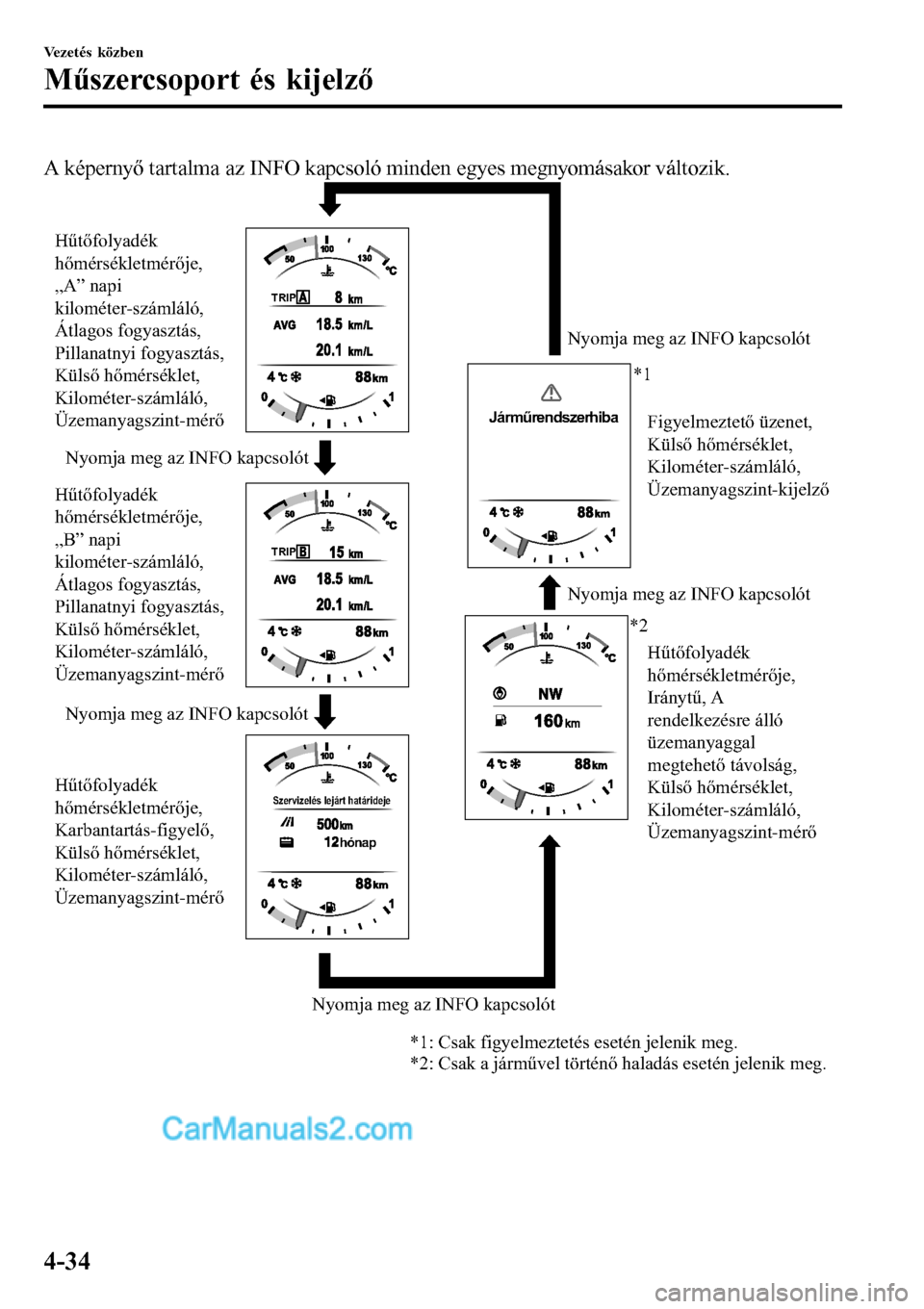

A képernyő tartalma az INFO kapcsoló minden egyes megnyomásakor változik.
Járműrendszerhiba
TRIP
TRIP
Szervizelés lejárt határideje
hónap
Nyomja meg az INFO kapcsolótNyomja meg az INFO kapcsolót Nyomja meg az INFO kapcsolótNyomja meg az INFO kapcsolót
Nyomja meg az INFO kapcsolót Hűtőfolyadék
hőmérsékletmérője,
Karbantartás-figyelő,
Külső hőmérséklet,
Kilométer-számláló,
Üzemanyagszint-mérőHűtőfolyadék
hőmérsékletmérője,
Iránytű, A
rendelkezésre álló
üzemanyaggal
megtehető távolság,
Külső hőmérséklet,
Kilométer-számláló,
Üzemanyagszint-mérő Figyelmeztető üzenet,
Külső hőmérséklet,
Kilométer-számláló,
Üzemanyagszint-kijelző Hűtőfolyadék
hőmérsékletmérője,
„A” napi
kilométer-számláló,
Átlagos fogyasztás,
Pillanatnyi fogyasztás,
Külső hőmérséklet,
Kilométer-számláló,
Üzemanyagszint-mérő
Hűtőfolyadék
hőmérsékletmérője,
„B” napi
kilométer-számláló,
Átlagos fogyasztás,
Pillanatnyi fogyasztás,
Külső hőmérséklet,
Kilométer-számláló,
Üzemanyagszint-mérő*1
*2
*1: Csak figyelmeztetés esetén jelenik meg.
*2: Csak a járművel történő haladás esetén jelenik meg.
Vezetés közben
Műszercsoport és kijelző
4-34

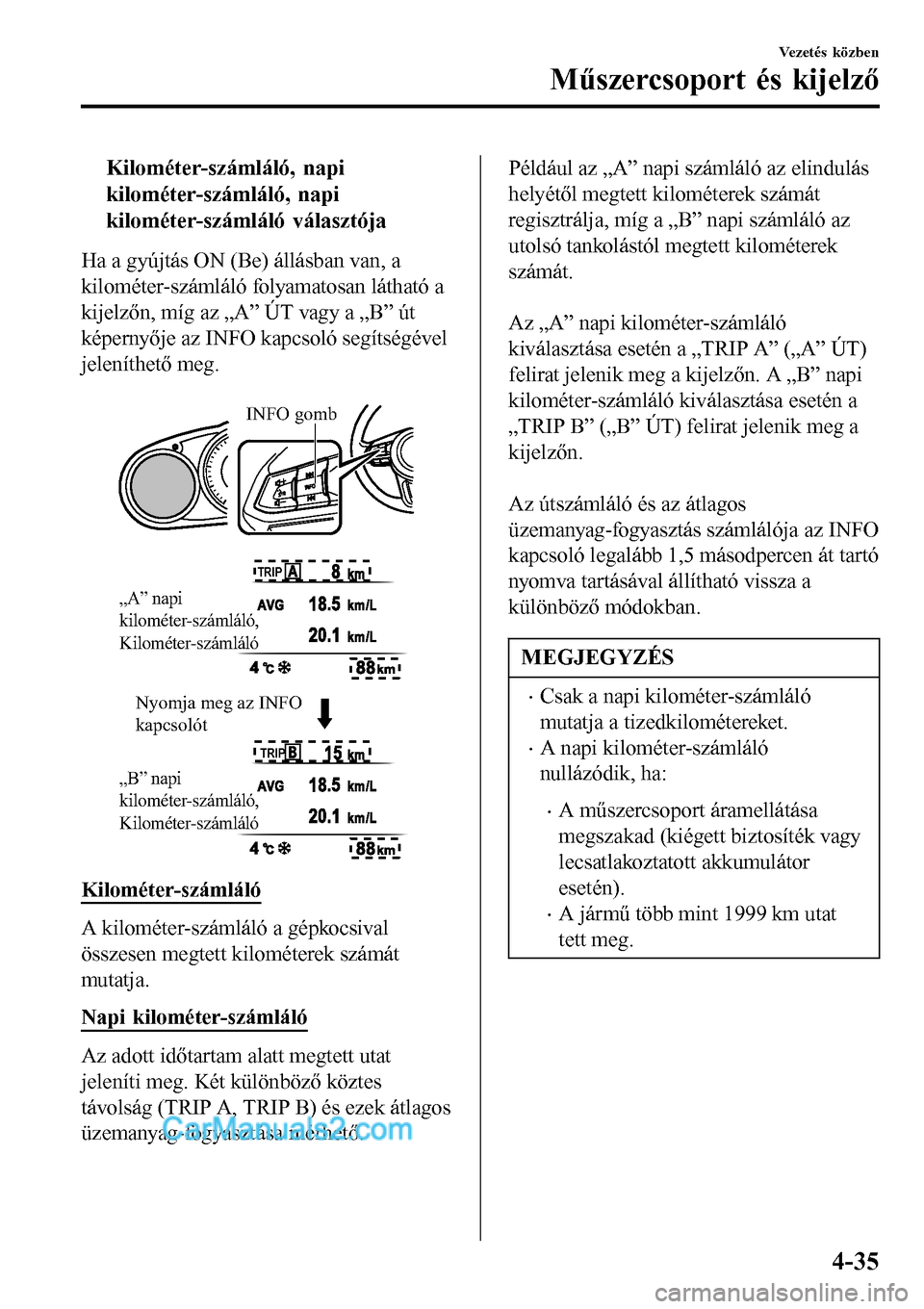

tKilométer-számláló, napi
kilométer-számláló, napi
kilométer-számláló választója
Ha a gyújtás ON (Be) állásban van, a
kilométer-számláló folyamatosan látható a
kijelzőn, míg az „A” ÚT vagy a „B” út
képernyője az INFO kapcsoló segítségével
jeleníthető meg.

Nyomja meg az INFO
kapcsolótINFO gomb
„A” napi
kilométer-számláló,
Kilométer-számláló
„B” napi
kilométer-számláló,
Kilométer-számláló
TRIP
TRIP
Kilométer-számláló
A kilométer-számláló a gépkocsival
összesen megtett kilométerek számát
mutatja.
Napi kilométer-számláló
Az adott időtartam alatt megtett utat
jeleníti meg. Két különböző köztes
távolság (TRIP A, TRIP B) és ezek átlagos
üzemanyag-fogyasztása mérhető.

Például az „A” napi számláló az elindulás
helyétől megtett kilométerek számát
regisztrálja, míg a „B” napi számláló az
utolsó tankolástól megtett kilométerek
számát.

Az „A” napi kilométer-számláló
kiválasztása esetén a „TRIP A” („A” ÚT)
felirat jelenik meg a kijelzőn. A „B” napi
kilométer-számláló kiválasztása esetén a
„TRIP B” („B” ÚT) felirat jelenik meg a
kijelzőn.

Az útszámláló és az átlagos
üzemanyag-fogyasztás számlálója az INFO
kapcsoló legalább 1,5 másodpercen át tartó
nyomva tartásával állítható vissza a
különböző módokban.
MEGJEGYZÉS
•Csak a napi kilométer-számláló
mutatja a tizedkilométereket.
•A napi kilométer-számláló
nullázódik, ha:
•A műszercsoport áramellátása
megszakad (kiégett biztosíték vagy
lecsatlakoztatott akkumulátor
esetén).
•A jármű több mint 1999 km utat
tett meg.
Vezetés közben
Műszercsoport és kijelző
4-35

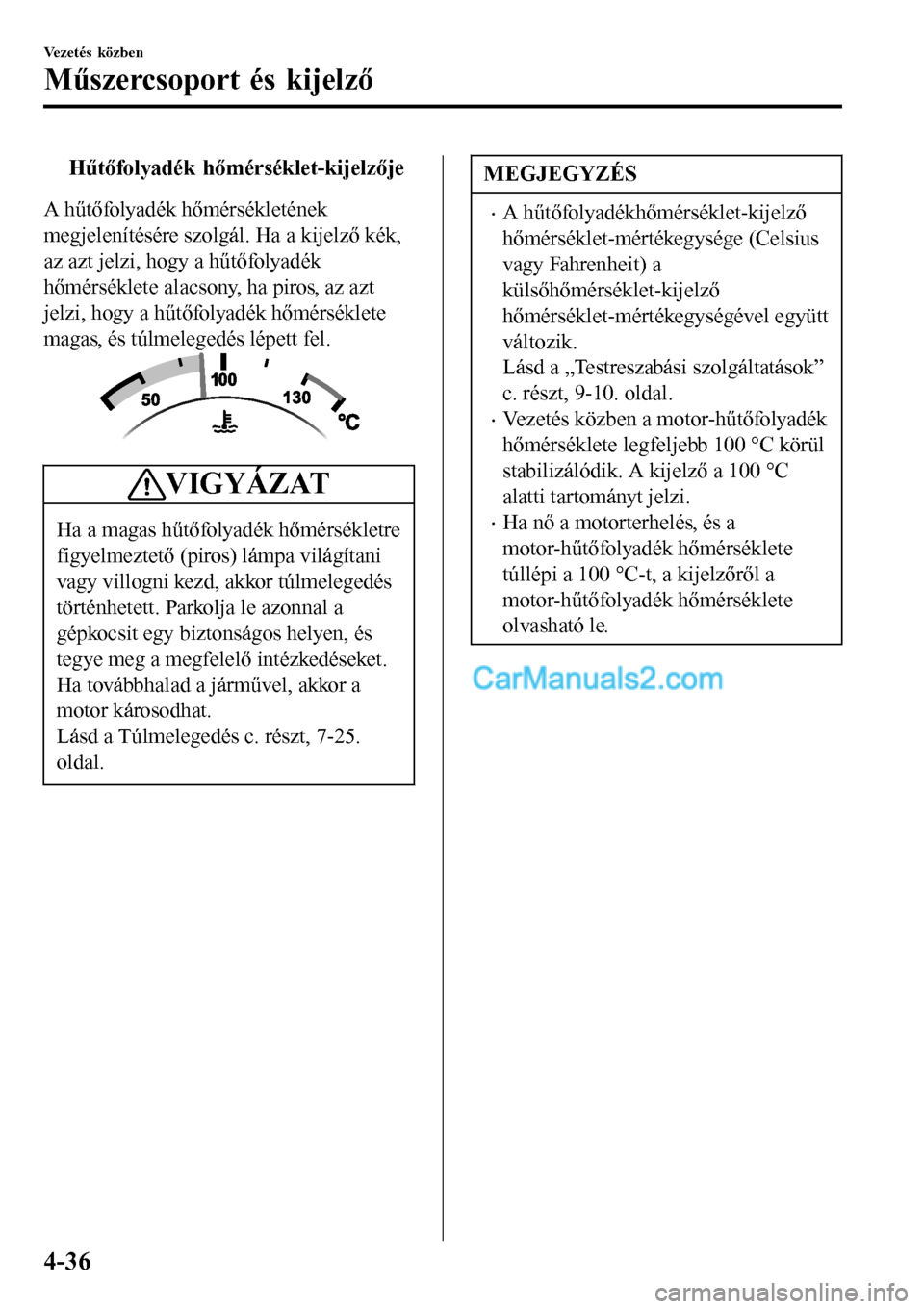

tHűtőfolyadék hőmérséklet-kijelzője
A hűtőfolyadék hőmérsékletének
megjelenítésére szolgál. Ha a kijelző kék,
az azt jelzi, hogy a hűtőfolyadék
hőmérséklete alacsony, ha piros, az azt
jelzi, hogy a hűtőfolyadék hőmérséklete
magas, és túlmelegedés lépett fel.
VIGYÁZAT
Ha a magas hűtőfolyadék hőmérsékletre
figyelmeztető (piros) lámpa világítani
vagy villogni kezd, akkor túlmelegedés
történhetett. Parkolja le azonnal a
gépkocsit egy biztonságos helyen, és
tegye meg a megfelelő intézkedéseket.
Ha továbbhalad a járművel, akkor a
motor károsodhat.
Lásd a Túlmelegedés c. részt, 7-25.
oldal.
MEGJEGYZÉS
•A hűtőfolyadékhőmérséklet-kijelző
hőmérséklet-mértékegysége (Celsius
vagy Fahrenheit) a
külsőhőmérséklet-kijelző
hőmérséklet-mértékegységével együtt
változik.
Lásd a „Testreszabási szolgáltatások”
c. részt, 9-10. oldal.
•Vezetés közben a motor-hűtőfolyadék
hőmérséklete legfeljebb 100 °C körül
stabilizálódik. A kijelző a 100 °C
alatti tartományt jelzi.
•Ha nő a motorterhelés, és a
motor-hűtőfolyadék hőmérséklete
túllépi a 100 °C-t, a kijelzőről a
motor-hűtőfolyadék hőmérséklete
olvasható le.
Vezetés közben
Műszercsoport és kijelző
4-36

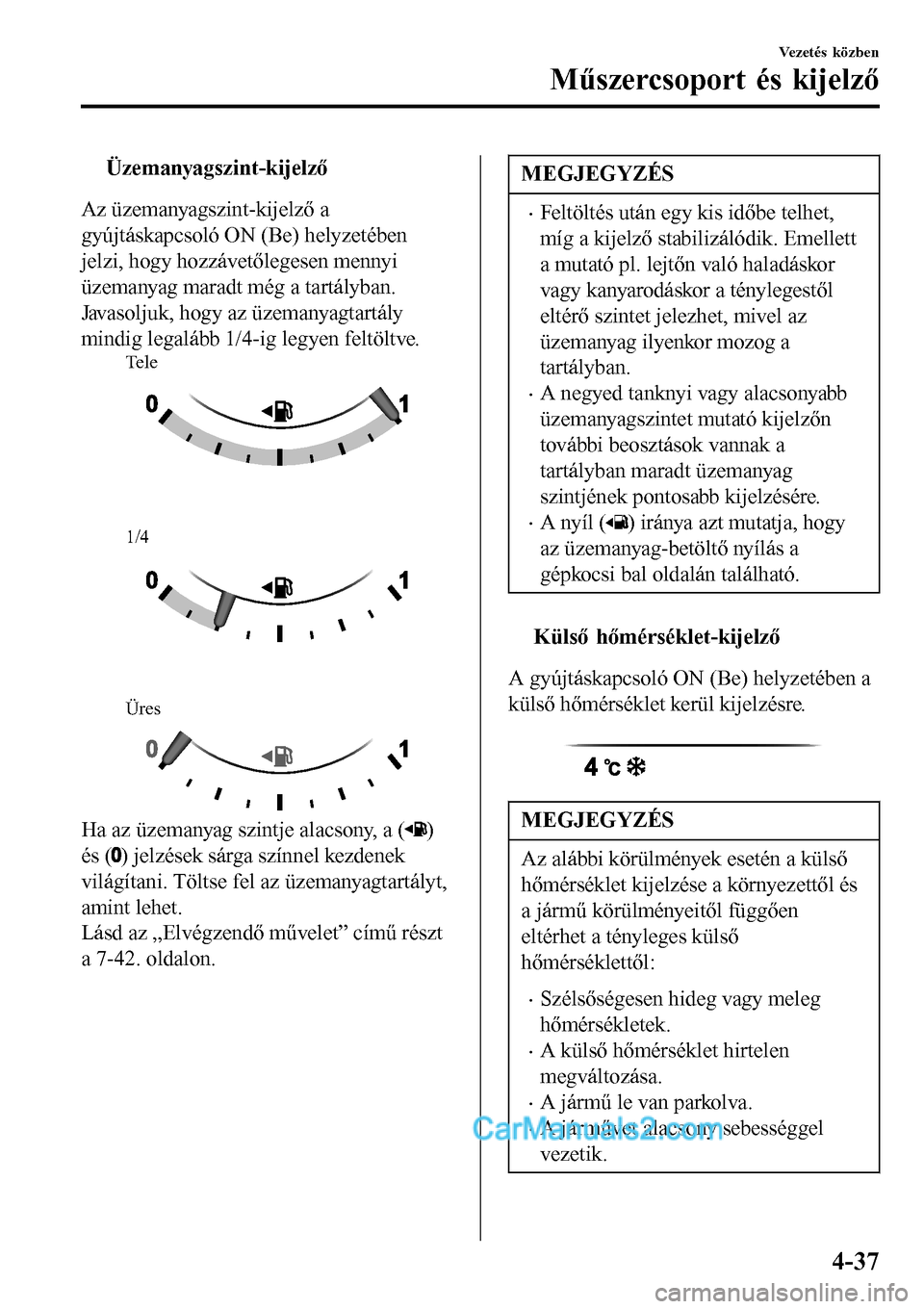

tÜzemanyagszint-kijelző
Az üzemanyagszint-kijelző a
gyújtáskapcsoló ON (Be) helyzetében
jelzi, hogy hozzávetőlegesen mennyi
üzemanyag maradt még a tartályban.
Javasoljuk, hogy az üzemanyagtartály
mindig legalább 1/4-ig legyen feltöltve.
Tele
1/4
Üres
Ha az üzemanyag szintje alacsony, a ()
és (
) jelzések sárga színnel kezdenek
világítani. Töltse fel az üzemanyagtartályt,
amint lehet.
Lásd az „Elvégzendő művelet” című részt
a 7-42. oldalon.
MEGJEGYZÉS
•Feltöltés után egy kis időbe telhet,
míg a kijelző stabilizálódik. Emellett
a mutató pl. lejtőn való haladáskor
vagy kanyarodáskor a ténylegestől
eltérő szintet jelezhet, mivel az
üzemanyag ilyenkor mozog a
tartályban.
•A negyed tanknyi vagy alacsonyabb
üzemanyagszintet mutató kijelzőn
további beosztások vannak a
tartályban maradt üzemanyag
szintjének pontosabb kijelzésére.
•A nyíl () iránya azt mutatja, hogy
az üzemanyag-betöltő nyílás a
gépkocsi bal oldalán található.
ttKülső hőmérséklet-kijelző
A gyújtáskapcsoló ON (Be) helyzetében a
külső hőmérséklet kerül kijelzésre.

MEGJEGYZÉS
Az alábbi körülmények esetén a külső
hőmérséklet kijelzése a környezettől és
a jármű körülményeitől függően
eltérhet a tényleges külső
hőmérséklettől:
•Szélsőségesen hideg vagy meleg
hőmérsékletek.
•A külső hőmérséklet hirtelen
megváltozása.
•A jármű le van parkolva.
•A járművet alacsony sebességgel
vezetik.
Vezetés közben
Műszercsoport és kijelző
4-37

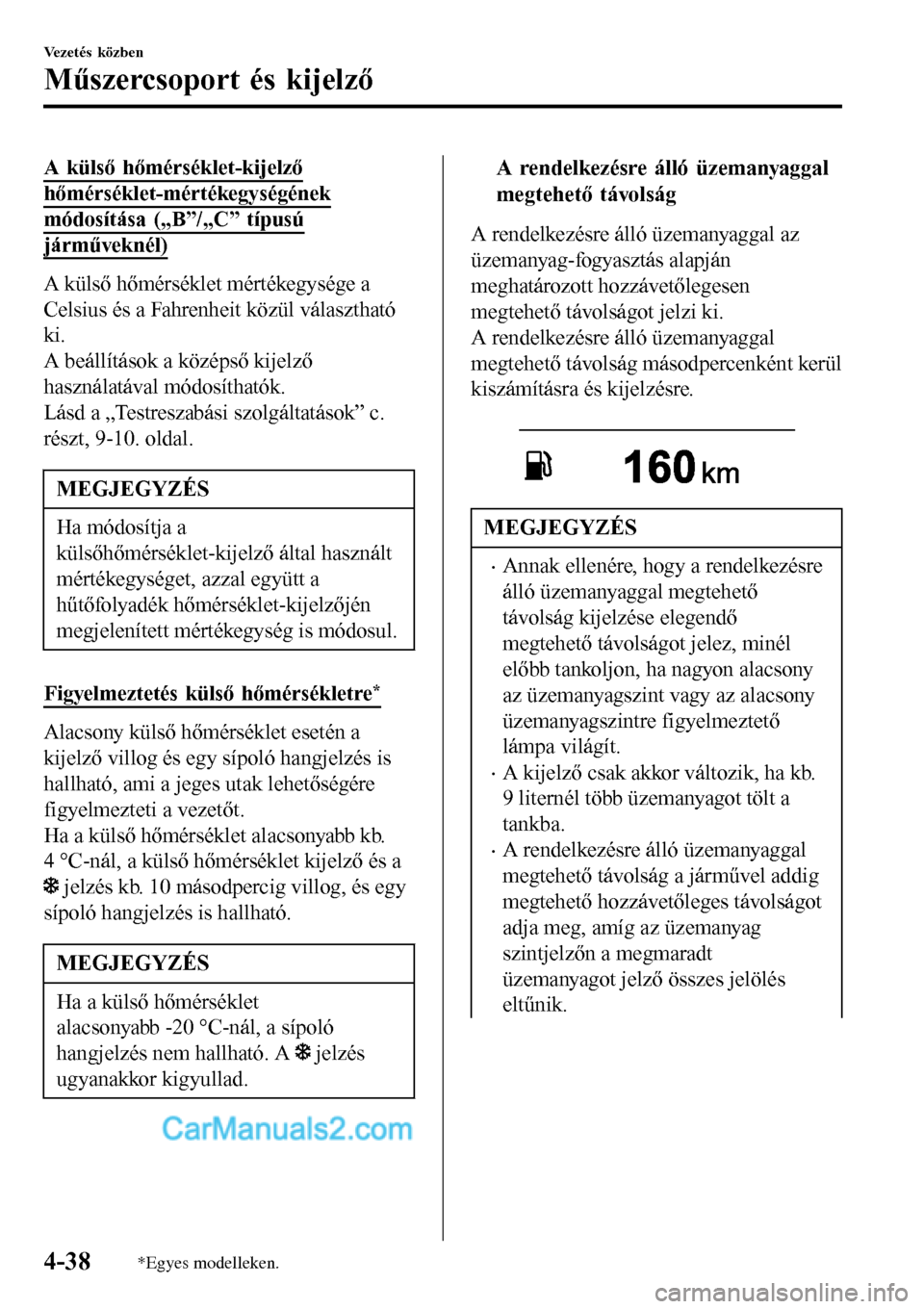

A külső hőmérséklet-kijelző
hőmérséklet-mértékegységének
módosítása („B”/„C” típusú
járműveknél)
A külső hőmérséklet mértékegysége a
Celsius és a Fahrenheit közül választható
ki.
A beállítások a középső kijelző
használatával módosíthatók.
Lásd a „Testreszabási szolgáltatások” c.
részt, 9-10. oldal.
MEGJEGYZÉS
Ha módosítja a
külsőhőmérséklet-kijelző által használt
mértékegységet, azzal együtt a
hűtőfolyadék hőmérséklet-kijelzőjén
megjelenített mértékegység is módosul.
Figyelmeztetés külső hőmérsékletre*
Alacsony külső hőmérséklet esetén a
kijelző villog és egy sípoló hangjelzés is
hallható, ami a jeges utak lehetőségére
figyelmezteti a vezetőt.
Ha a külső hőmérséklet alacsonyabb kb.
4 °C-nál, a külső hőmérséklet kijelző és a
jelzés kb. 10 másodpercig villog, és egy
sípoló hangjelzés is hallható.
MEGJEGYZÉS
Ha a külső hőmérséklet
alacsonyabb -20 °C-nál, a sípoló
hangjelzés nem hallható. A
jelzés
ugyanakkor kigyullad.
ttA rendelkezésre álló üzemanyaggal
megtehető távolság
A rendelkezésre álló üzemanyaggal az
üzemanyag-fogyasztás alapján
meghatározott hozzávetőlegesen
megtehető távolságot jelzi ki.
A rendelkezésre álló üzemanyaggal
megtehető távolság másodpercenként kerül
kiszámításra és kijelzésre.

MEGJEGYZÉS
•Annak ellenére, hogy a rendelkezésre
álló üzemanyaggal megtehető
távolság kijelzése elegendő
megtehető távolságot jelez, minél
előbb tankoljon, ha nagyon alacsony
az üzemanyagszint vagy az alacsony
üzemanyagszintre figyelmeztető
lámpa világít.
•A kijelző csak akkor változik, ha kb.
9 liternél több üzemanyagot tölt a
tankba.
•A rendelkezésre álló üzemanyaggal
megtehető távolság a járművel addig
megtehető hozzávetőleges távolságot
adja meg, amíg az üzemanyag
szintjelzőn a megmaradt
üzemanyagot jelző összes jelölés
eltűnik.
Vezetés közben
Műszercsoport és kijelző
4-38*Egyes modelleken.

•Ha még nem érhetők el korábbi
üzemanyag-megtakarításra vonatkozó
információk, például a jármű első
vásárlása után, vagy ha az
információk az akkumulátorkábelek
leválasztása miatt törlődtek, a
rendelkezésre álló üzemanyaggal
ténylegesen megtehető távolság
eltérhet a jelzett mennyiségtől.
tÁtlagos üzemanyag-fogyasztás
Ez a mód a jármű megvásárlása, az
akkumulátor lecsatlakoztatás utáni
visszacsatlakoztatása vagy az adatok
nullázása óta a teljes
üzemanyag-fogyasztás és az összes
megtett kilométer alapján meghatározott
átlagos üzemanyag-fogyasztást jelzi ki.
Az átlagos üzemanyag-fogyasztás
percenként kerül kiszámításra és
kijelzésre.

TRIP
A kijelzett adatok törléséhez tartsa nyomva
az INFO kapcsolót legalább 1,5
másodpercig. Az INFO kapcsoló
megnyomása után kb. 1 percig a - - - L/100
km jelzés látható, majd a rendszer
újraszámítja és kijelzi az
üzemanyag-fogyasztást.
ttPillanatnyi üzemanyag-fogyasztás
A felhasznált üzemanyag és a megtett út
alapján számított pillanatnyi
üzemanyag-fogyasztást jelzi ki.
A rendszer két másodpercenként
kiszámítja, és megjeleníti a pillanatnyi
üzemanyag-fogyasztást.

TRIP
Amikor kb. 5 km/h sebességre lassít, az
üzemanyag-fogyasztás kijelzése a - - -
L/100 km értékre vált.
ttKarbantartásjelző
A karbantartásjelző bekapcsolásával
megjeleníthetőek a következő
karbantartási időszakra vonatkozó
figyelmeztetések.
•Tervezett karbantartás
•Gumiabroncsok forgatása
•Olajcsere
A karbantartásjelző beállítási eljárását és
jelzéseit lásd a „Karbantartásjelző” c.
részben.
Lásd a Karbantartásjelző című részt,
6-11. oldal.
A karbantartásjelző a gyújtáskapcsoló ON
(Be) helyzetében jelzi ki az információt.
MEGJEGYZÉS
Ez a funkció nem működik a járművel
menet közben.
Vezetés közben
Műszercsoport és kijelző
4-39

Szöveges kijelző
Ha a fennmaradó idő vagy távolság a
0-hoz közelít, egy üzenet jelenik meg,
valahányszor a gyújtáskapcsolót ON (Be)
helyzetbe kapcsolja.
Szervizelés lejárt határideje
MEGJEGYZÉS
•Ha az INFO kapcsolók bármelyikét
megnyomja, míg az üzenet kijelzésre
kerül, akkor az a gyújtáskapcsoló
legközelebbi ON (Be) helyzetbe
kapcsolásakor már nem jelenik meg.
•Miután a járművet szervizelték és a
fennmaradó idő/megtett km
visszaállításra került, a következő
karbantartási időszakra vonatkozó
üzenet jelenik meg, amikor a
fennmaradó távolság vagy a
következő karbantartási időszakból
hátralevő idő a 0-hoz közeledik (az
üzenet a motor indításakor jelenik
meg).
•Ha több üzenet is van, azok
sorrendben jelennek meg.
•Ha az üzenetek kikapcsolása van
beállítva, az üzenetek nem jelennek
meg.
ttJárműsebesség-riasztás*
Ebben az üzemmódban a járműsebesség
aktuális riasztási beállítása jelenik meg. A
figyelmeztetést kiváltó sebességértéket
módosíthatja.
MEGJEGYZÉS
A járműsebesség-riasztás funkció
aktiválódásakor egy hangjelzés is
hallható. A beállított járműsebesség
többször felvillan.
Sebesség-figyelmeztetés
A járműsebesség-riasztás a középső
kijelzőn állítható be.
MEGJEGYZÉS
•A jármű sebességét mindig az adott
ország/város törvényi
rendelkezéseinek megfelelően állítsa
be, ahol a járművet vezeti. Emellett
mindig ellenőrizze a jármű
sebességét a sebességmérővel.
•A járműsebesség-riasztás funkciót 30
és 250 km/h közé lehet beállítani.
tSávelhagyásra figyelmeztető
rendszer (LDWS) kijelzője
*
A rendszer üzemállapotának kijelzésére
szolgál.

Lásd a „Sávelhagyásra figyelmeztetés”
című részt a 4-112. oldalon.
Vezetés közben
Műszercsoport és kijelző
4-40*Egyes modelleken.
