MAZDA MODEL MX-5 RF 2017 Kezelési útmutató (in Hungarian)

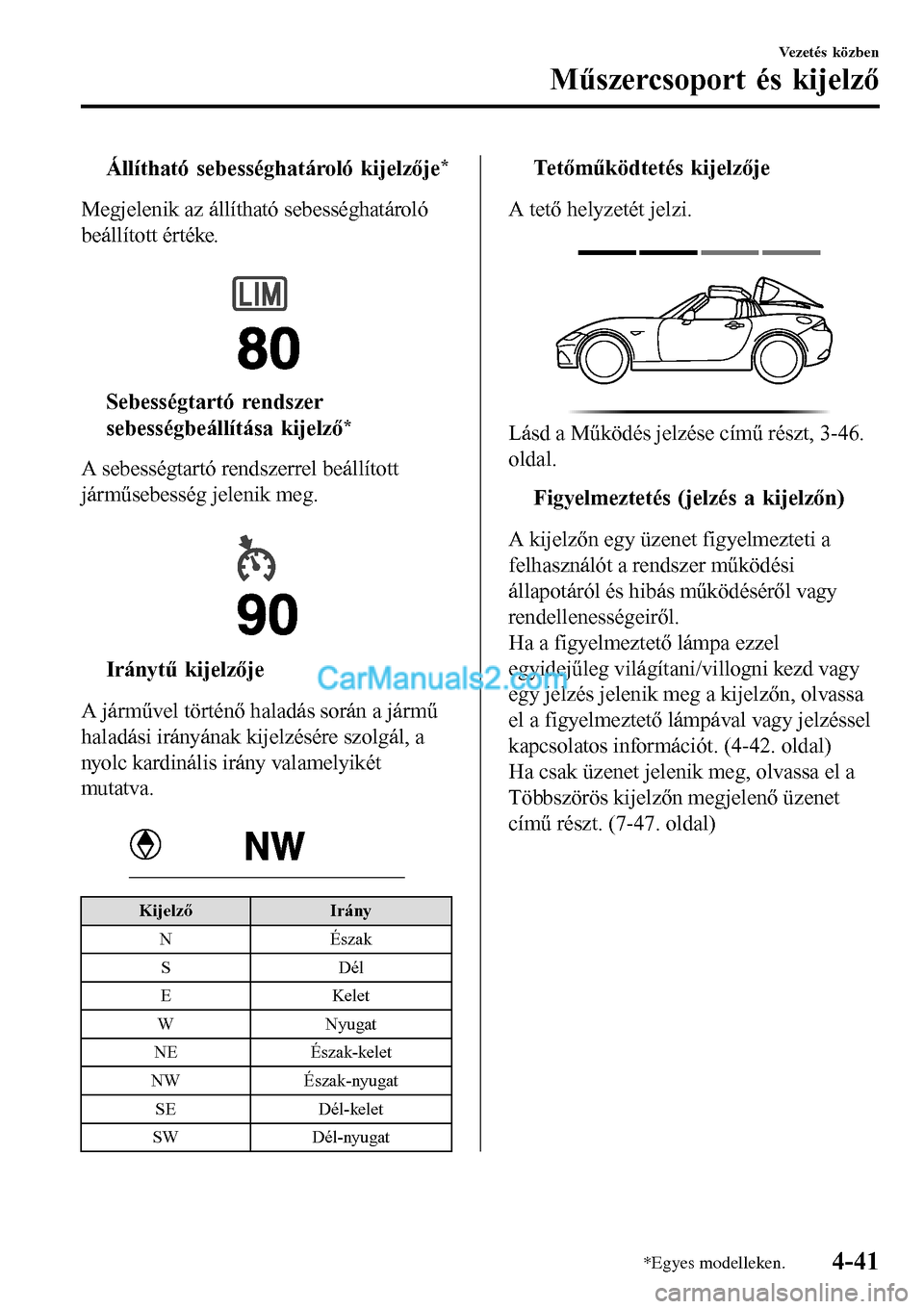

tÁllítható sebességhatároló kijelzője*
Megjelenik az állítható sebességhatároló
beállított értéke.

tSebességtartó rendszer
sebességbeállítása kijelző
*
A sebességtartó rendszerrel beállított
járműsebesség jelenik meg.

tIránytű kijelzője
A járművel történő haladás során a jármű
haladási irányának kijelzésére szolgál, a
nyolc kardinális irány valamelyikét
mutatva.

KijelzőIrány
N Észak
SDél
EKelet
W Nyugat
NE Észak-kelet
NW Észak-nyugat
SE Dél-kelet
SW Dél-nyugat
ttTetőműködtetés kijelzője
A tető helyzetét jelzi.

Lásd a Működés jelzése című részt, 3-46.
oldal.
ttFigyelmeztetés (jelzés a kijelzőn)
A kijelzőn egy üzenet figyelmezteti a
felhasználót a rendszer működési
állapotáról és hibás működéséről vagy
rendellenességeiről.
Ha a figyelmeztető lámpa ezzel
egyidejűleg világítani/villogni kezd vagy
egy jelzés jelenik meg a kijelzőn, olvassa
el a figyelmeztető lámpával vagy jelzéssel
kapcsolatos információt. (4-42. oldal)
Ha csak üzenet jelenik meg, olvassa el a
Többszörös kijelzőn megjelenő üzenet
című részt. (7-47. oldal)
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-41

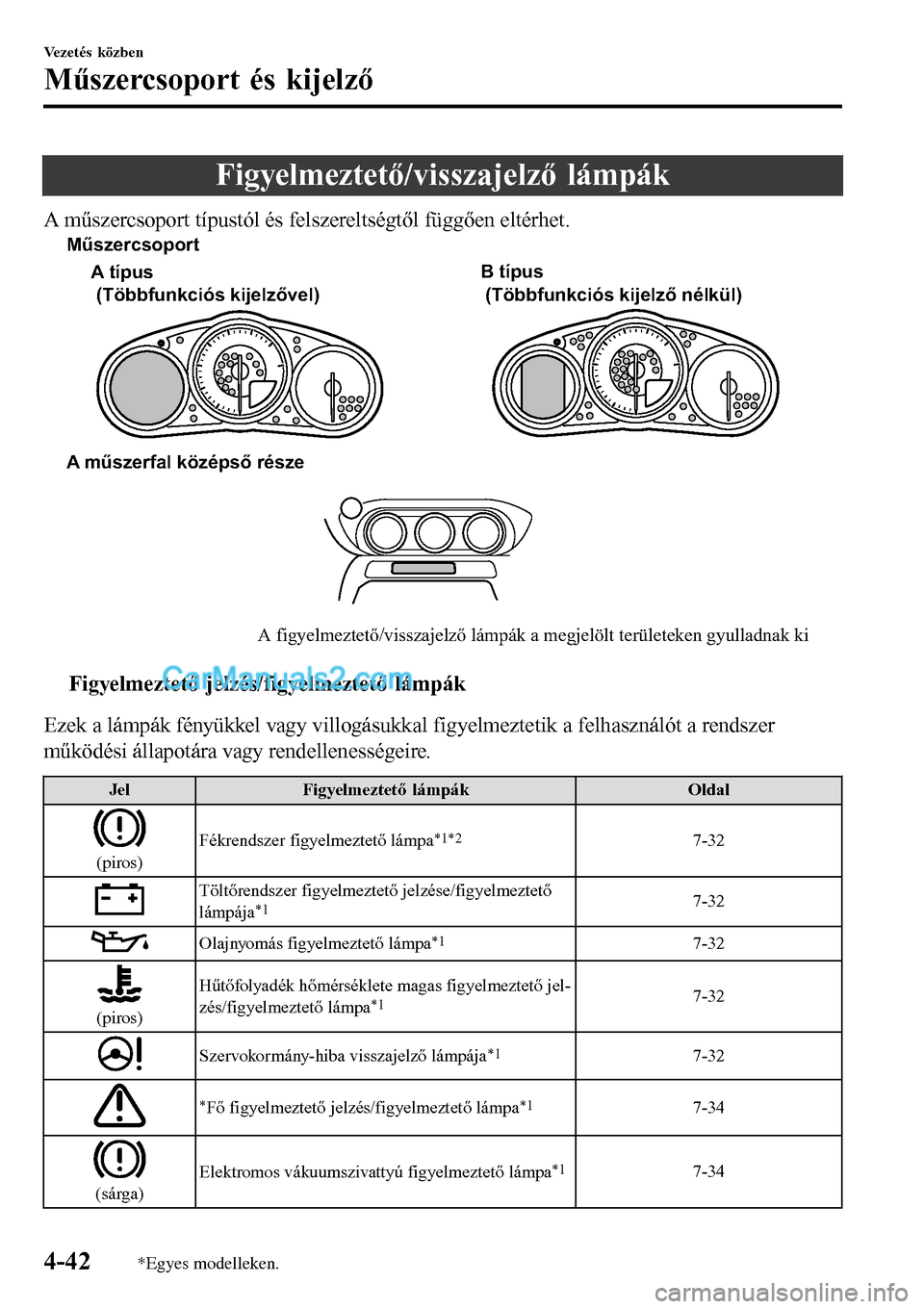

Figyelmeztető/visszajelző lámpák
A műszercsoport típustól és felszereltségtől függően eltérhet.
A műszerfal középső része
A figyelmeztető/visszajelző lámpák a megjelölt területeken gyulladnak ki A típus
(Többfunkciós kijelzővel)B típus
(Többfunkciós kijelző nélkül) Műszercsoport
ttFigyelmeztető jelzés/figyelmeztető lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
JelFigyelmeztető lámpákOldal
(piros)Fékrendszer figyelmeztető lámpa
*1*27-32
Töltőrendszer figyelmeztető jelzése/figyelmeztető
lámpája*17-32
Olajnyomás figyelmeztető lámpa*17-32
(piros)Hűtőfolyadék hőmérséklete magas figyelmeztető jel-
zés/figyelmeztető lámpa*17-32
Szervokormány-hiba visszajelző lámpája*17-32
*Fő figyelmeztető jelzés/figyelmeztető lámpa*17-34
(sárga)Elektromos vákuumszivattyú figyelmeztető lámpa
*17-34
Vezetés közben
Műszercsoport és kijelző
4-42*Egyes modelleken.

JelFigyelmeztető lámpákOldal
ABS figyelmeztető lámpa*1
Elektronikus fékerőelosztó rendszer
figyelmeztető lámpája
7-32
ABS figyelmeztetése
7-34
Motorhiba jelzőlámpa*17-34
(sárga)
*i-stop figyelmeztető lámpa*17-34
(sárga)
*i-ELOOP figyelmeztető jelzése/figyelmeztető lám-
pája*17-34
*Automata sebességváltó visszajelző/figyelmeztető
lámpa*17-34
Légzsák/biztonságiöv-előfeszítő rendszerének fi-
gyelmeztető lámpája*17-34
*Aktív motorháztető figyelmeztető lámpa*17-34
*Gumiabroncsnyomás-figyelő rendszer figyelmezte-
tő lámpája*1
Villantás
7-34
Világít
7-42
*Defektes gumiabroncs figyelmeztető lámpa*17-34
(piros)
*KULCS figyelmeztető jelzése/figyelmeztető lámpá-
ja*1
Hiba
7-34
Hiba kivételével
7-42
(sárga)
*KULCS figyelmeztető jelzés7-34
*Sávelhagyásra figyelmeztető rendszer (LDWS)
visszajelző/figyelmeztető lámpája*1
Világít
7-34
Villantás
4-112
(sárga)
*Távolsági fényszóró-szabályozó rendszer (HBC) fi-
gyelmeztető jelzése/figyelmeztető lámpája*17-34
*Holttérfigyelő (BSM) figyelmeztető jelzése7-34
*Lehajtható tető figyelmeztető jelzése7-34
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-43

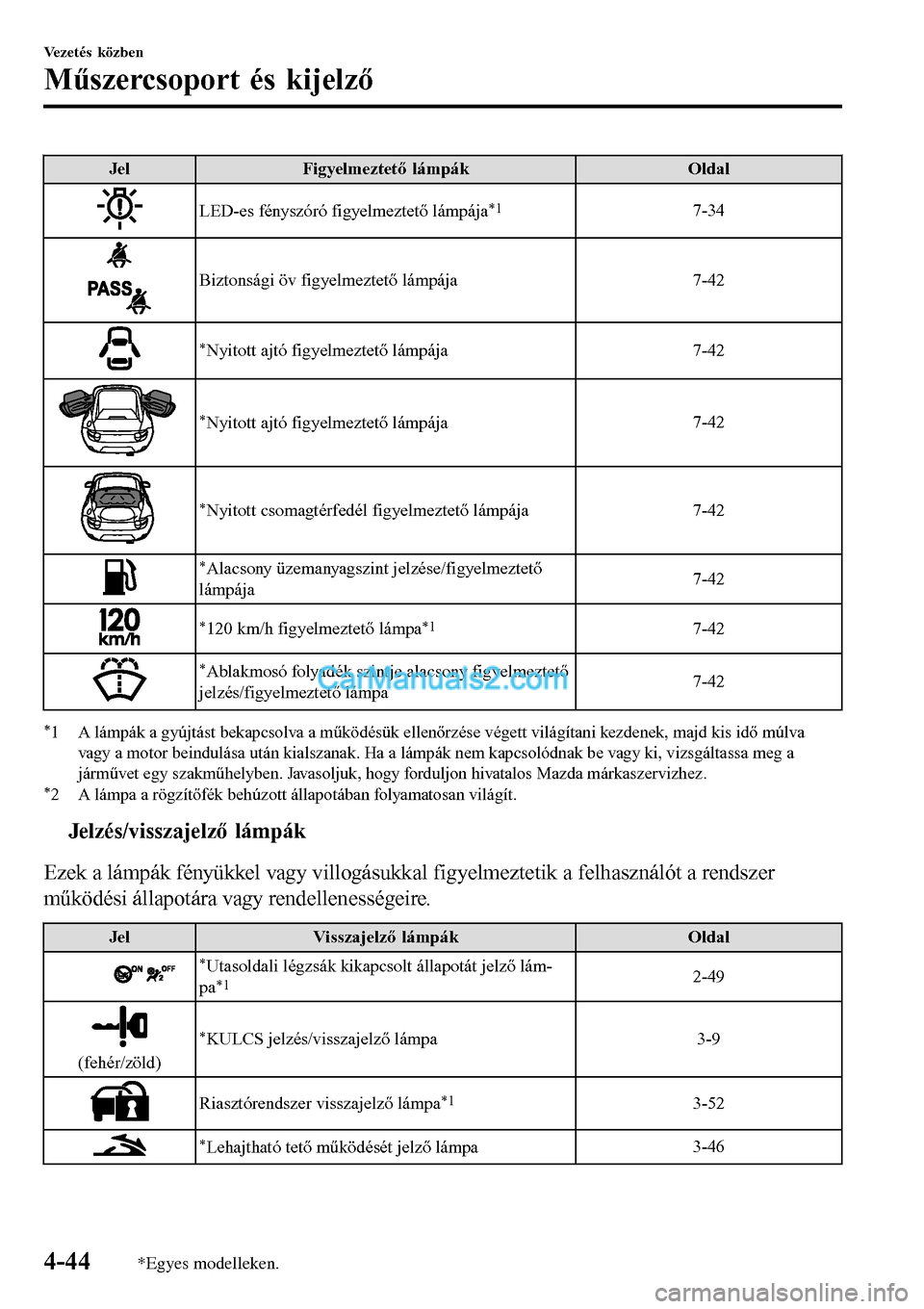

JelFigyelmeztető lámpákOldal
LED-es fényszóró figyelmeztető lámpája*17-34
Biztonsági öv figyelmeztető lámpája 7-42
*Nyitott ajtó figyelmeztető lámpája7-42
*Nyitott ajtó figyelmeztető lámpája7-42
*Nyitott csomagtérfedél figyelmeztető lámpája7-42
*Alacsony üzemanyagszint jelzése/figyelmeztető
lámpája7-42
*120 km/h figyelmeztető lámpa*17-42
*Ablakmosó folyadék szintje alacsony figyelmeztető
jelzés/figyelmeztető lámpa7-42
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
*2 A lámpa a rögzítőfék behúzott állapotában folyamatosan világít.
ttJelzés/visszajelző lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
JelVisszajelző lámpákOldal
*Utasoldali légzsák kikapcsolt állapotát jelző lám-
pa*12-49
(fehér/zöld)
*KULCS jelzés/visszajelző lámpa3-9
Riasztórendszer visszajelző lámpa*13-52
*Lehajtható tető működését jelző lámpa3-46
Vezetés közben
Műszercsoport és kijelző
4-44*Egyes modelleken.

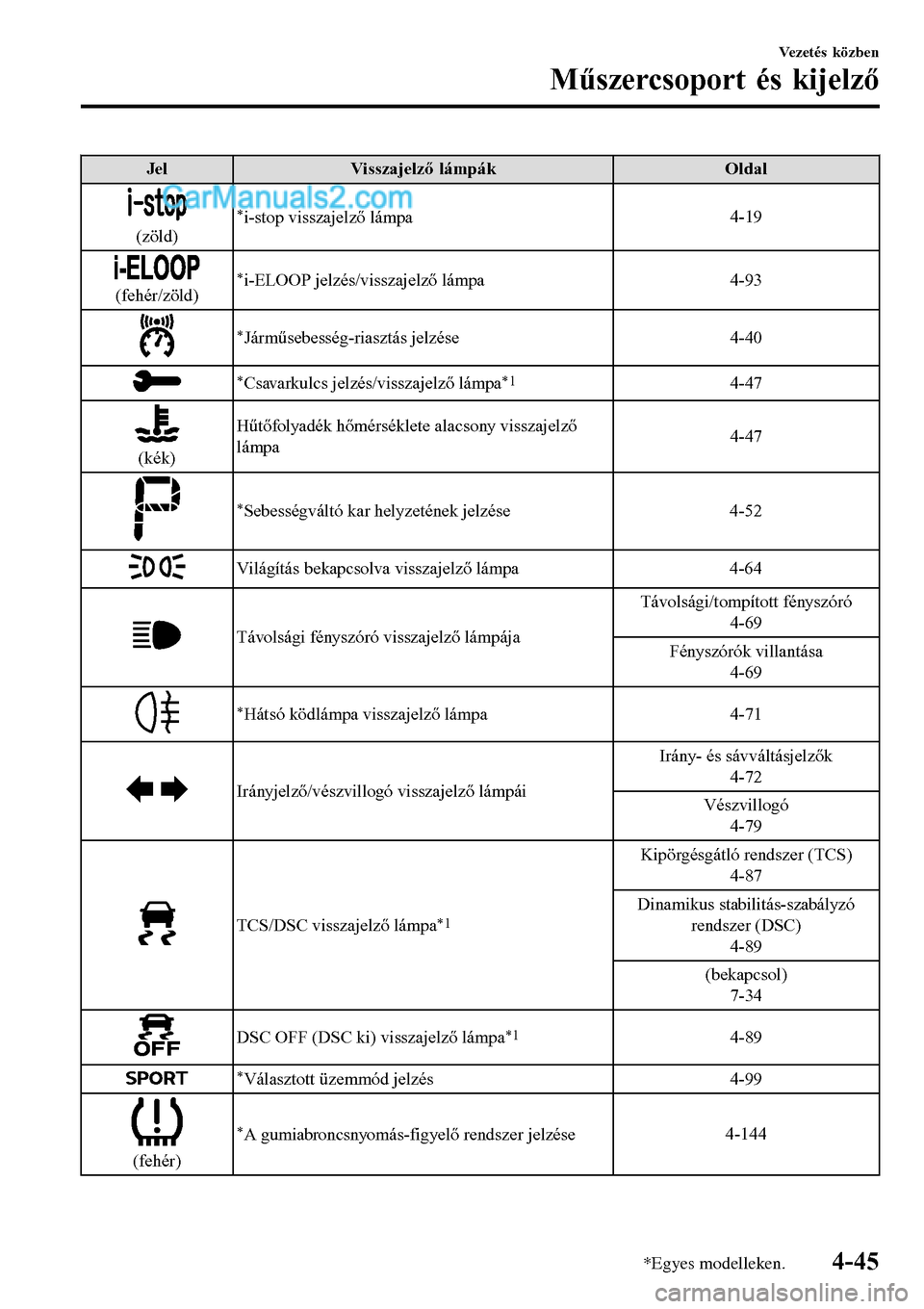

JelVisszajelző lámpákOldal
(zöld)
*i-stop visszajelző lámpa4-19
(fehér/zöld)*i-ELOOP jelzés/visszajelző lámpa4-93
*Járműsebesség-riasztás jelzése4-40
*Csavarkulcs jelzés/visszajelző lámpa*14-47
(kék)Hűtőfolyadék hőmérséklete alacsony visszajelző
lámpa4-47
*Sebességváltó kar helyzetének jelzése 4-52
Világítás bekapcsolva visszajelző lámpa 4-64
Távolsági fényszóró visszajelző lámpájaTávolsági/tompított fényszóró
4-69
Fényszórók villantása
4-69
*Hátsó ködlámpa visszajelző lámpa4-71
Irányjelző/vészvillogó visszajelző lámpáiIrány- és sávváltásjelzők
4-72
Vészvillogó
4-79
TCS/DSC visszajelző lámpa*1
Kipörgésgátló rendszer (TCS)
4-87
Dinamikus stabilitás-szabályzó
rendszer (DSC)
4-89
(bekapcsol)
7-34
DSC OFF (DSC ki) visszajelző lámpa*14-89
*Választott üzemmód jelzés4-99
(fehér)
*A gumiabroncsnyomás-figyelő rendszer jelzése4-144
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-45

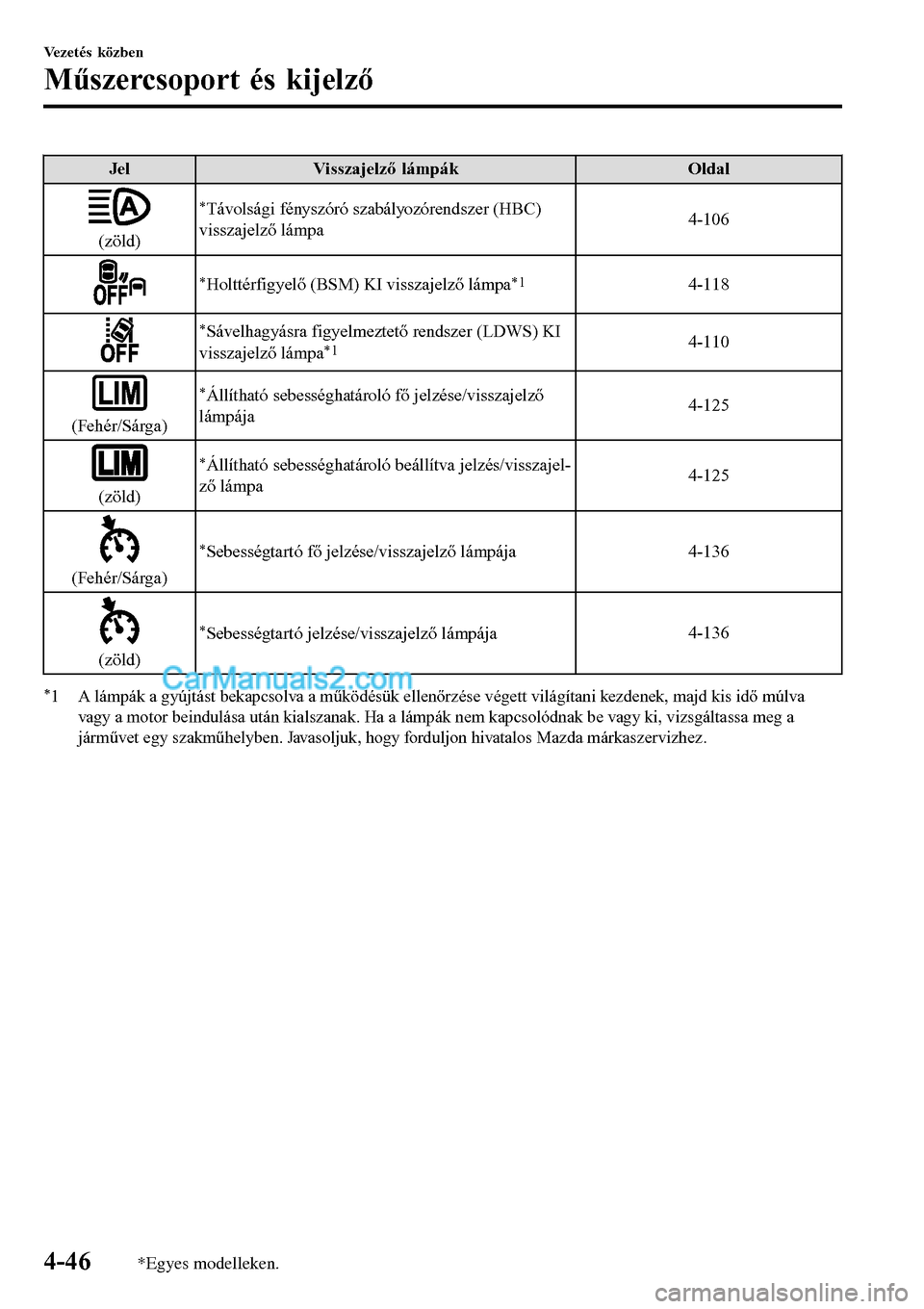

JelVisszajelző lámpákOldal
(zöld)
*Távolsági fényszóró szabályozórendszer (HBC)
visszajelző lámpa4-106
*Holttérfigyelő (BSM) KI visszajelző lámpa*14-118
*Sávelhagyásra figyelmeztető rendszer (LDWS) KI
visszajelző lámpa*14-110
(Fehér/Sárga)
*Állítható sebességhatároló fő jelzése/visszajelző
lámpája4-125
(zöld)
*Állítható sebességhatároló beállítva jelzés/visszajel-
ző lámpa4-125
(Fehér/Sárga)
*Sebességtartó fő jelzése/visszajelző lámpája4-136
(zöld)
*Sebességtartó jelzése/visszajelző lámpája4-136
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
Vezetés közben
Műszercsoport és kijelző
4-46*Egyes modelleken.

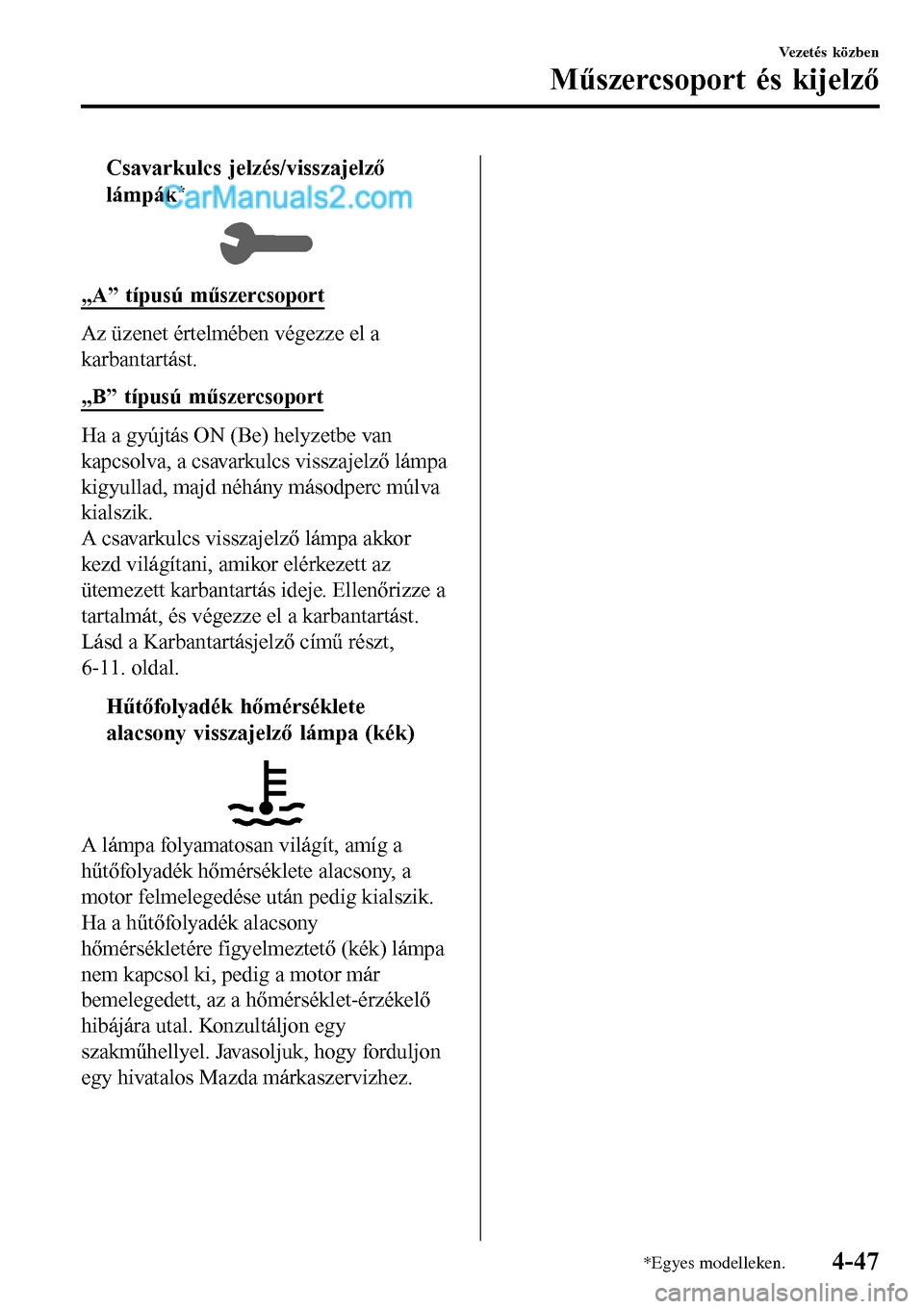

tCsavarkulcs jelzés/visszajelző
lámpák
*
„A” típusú műszercsoport
Az üzenet értelmében végezze el a
karbantartást.
„B” típusú műszercsoport
Ha a gyújtás ON (Be) helyzetbe van
kapcsolva, a csavarkulcs visszajelző lámpa
kigyullad, majd néhány másodperc múlva
kialszik.
A csavarkulcs visszajelző lámpa akkor
kezd világítani, amikor elérkezett az
ütemezett karbantartás ideje. Ellenőrizze a
tartalmát, és végezze el a karbantartást.
Lásd a Karbantartásjelző című részt,
6-11. oldal.
tHűtőfolyadék hőmérséklete
alacsony visszajelző lámpa (kék)
A lámpa folyamatosan világít, amíg a
hűtőfolyadék hőmérséklete alacsony, a
motor felmelegedése után pedig kialszik.
Ha a hűtőfolyadék alacsony
hőmérsékletére figyelmeztető (kék) lámpa
nem kapcsol ki, pedig a motor már
bemelegedett, az a hőmérséklet-érzékelő
hibájára utal. Konzultáljon egy
szakműhellyel. Javasoljuk, hogy forduljon
egy hivatalos Mazda márkaszervizhez.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-47

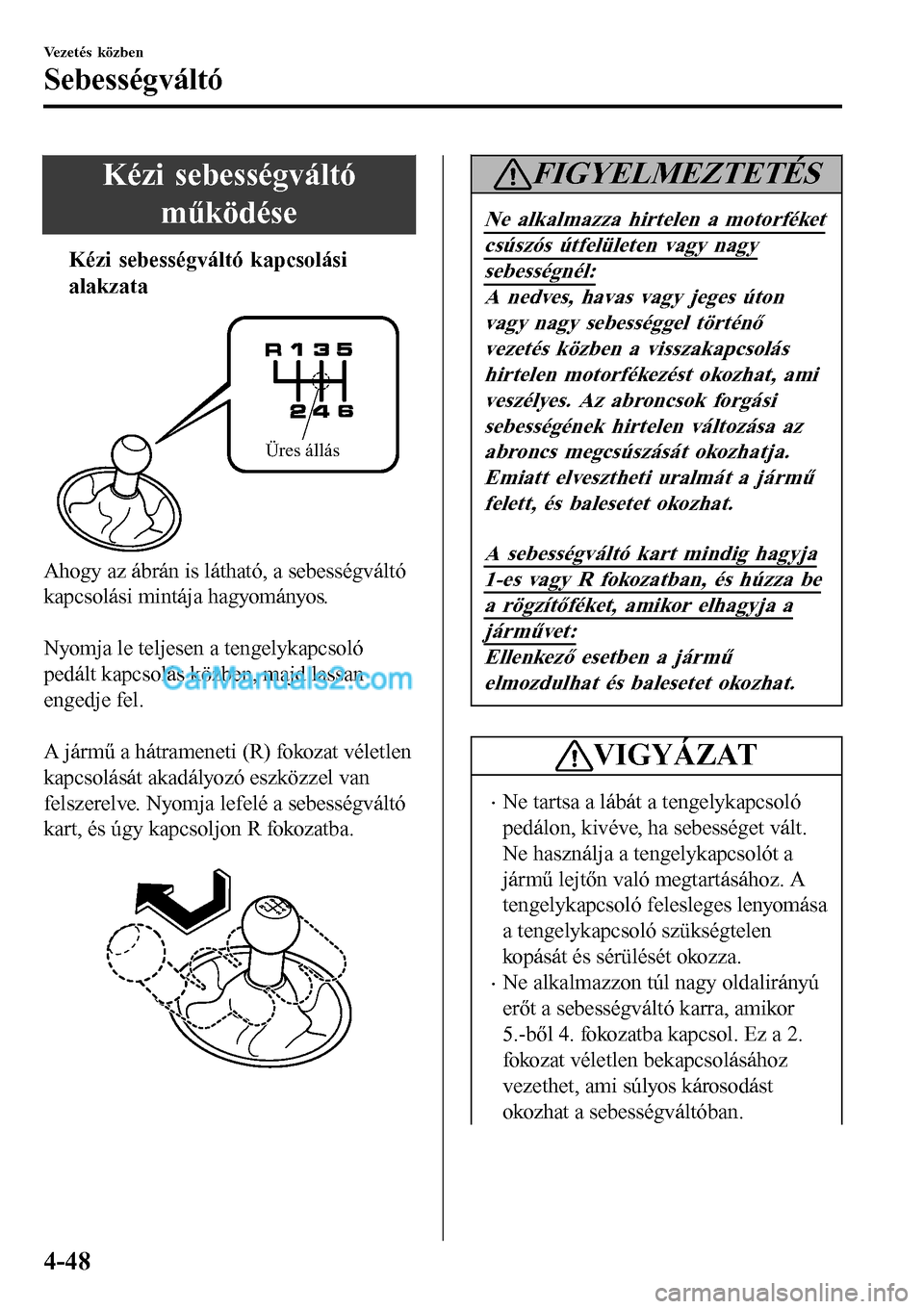

Kézi sebességváltó
működése
tKézi sebességváltó kapcsolási
alakzata
Üres állás
Ahogy az ábrán is látható, a sebességváltó
kapcsolási mintája hagyományos.

Nyomja le teljesen a tengelykapcsoló
pedált kapcsolás közben, majd lassan
engedje fel.

A jármű a hátrameneti (R) fokozat véletlen
kapcsolását akadályozó eszközzel van
felszerelve. Nyomja lefelé a sebességváltó
kart, és úgy kapcsoljon R fokozatba.

FIGYELMEZTETÉS
Ne alkalmazza hirtelen a motorféket
csúszós útfelületen vagy nagy
sebességnél:
A nedves, havas vagy jeges úton
vagy nagy sebességgel történő
vezetés közben a visszakapcsolás
hirtelen motorfékezést okozhat, ami
veszélyes. Az abroncsok forgási
sebességének hirtelen változása az
abroncs megcsúszását okozhatja.
Emiatt elvesztheti uralmát a jármű
felett, és balesetet okozhat.
A sebességváltó kart mindig hagyja
1-es vagy R fokozatban, és húzza be
a rögzítőféket, amikor elhagyja a
járművet:
Ellenkező esetben a jármű
elmozdulhat és balesetet okozhat.
VIGYÁZAT
•Ne tartsa a lábát a tengelykapcsoló
pedálon, kivéve, ha sebességet vált.
Ne használja a tengelykapcsolót a
jármű lejtőn való megtartásához. A
tengelykapcsoló felesleges lenyomása
a tengelykapcsoló szükségtelen
kopását és sérülését okozza.
•Ne alkalmazzon túl nagy oldalirányú
erőt a sebességváltó karra, amikor
5.-ből 4. fokozatba kapcsol. Ez a 2.
fokozat véletlen bekapcsolásához
vezethet, ami súlyos károsodást
okozhat a sebességváltóban.
Vezetés közben
Sebességváltó
4-48

•Ellenőrizze, hogy a jármű teljesen
megállt-e, mielőtt R fokozatba
kapcsol. Az R fokozat kapcsolása a
jármű mozgása közben károsíthatja a
sebességváltót.
MEGJEGYZÉS
•A természetes vezetési testtartás
felismerhető arról, hogy a választókar
finoman megfogható oldalról úgy,
hogy közben a könyöknek nem kell a
középső támasztódobozon lennie.

•Ha nehéz R fokozatba kapcsolni,
kapcsoljon vissza üresbe, engedje fel
a tengelykapcsoló pedált, és próbálja
újra.
•(i-stop funkcióval)
Ha a motor lefulladás miatt leállt, a
leállásától számított 3 másodpercen
belül a tengelykapcsoló pedált
lenyomva újraindítható.
A motor a tengelykapcsoló pedált
lenyomva sem indítható újra az alábbi
feltételek esetén:
•A vezető ajtaja nyitva van.
•A vezetőoldali biztonsági öv nincs
becsatolva.
•A tengelykapcsoló pedált a vezető
a motor lefulladása után nem
engedte fel teljesen.
•A tengelykapcsoló pedált a vezető
még a motor teljes leállása előtt
lenyomta.
•(Parkolóradar-rendszerrel)
Ha a sebességváltó kar bekapcsolt
gyújtás mellett R állásban van, a
parkolásérzékelő aktív és hangjelzés
hallható.
Lásd a Parkolóradar-rendszer c. részt,
4-150. oldal.
ttKapcsolt fokozat kijelzése
A kapcsolt fokozat kijelzése segíti az
optimális üzemanyag-fogyasztás elérését
és az egyenletes vezetést. A kapcsolt
sebességfokozatot mutatja a
műszercsoportban, emellett figyelmezteti a
vezetőt, hogy a pillanatnyi vezetési
helyzetnek legmegfelelőbb
sebességfokozatba kapcsoljon.

Választott
sebességfokozatMegfelelő
sebességfokozat
KijelzésFeltétel
Szám A választott fokozat jelenik meg.
és számAjánlott felkapcsolni vagy vissza-
váltani a jelzett fokozatba.
Vezetés közben
Sebességváltó
4-49

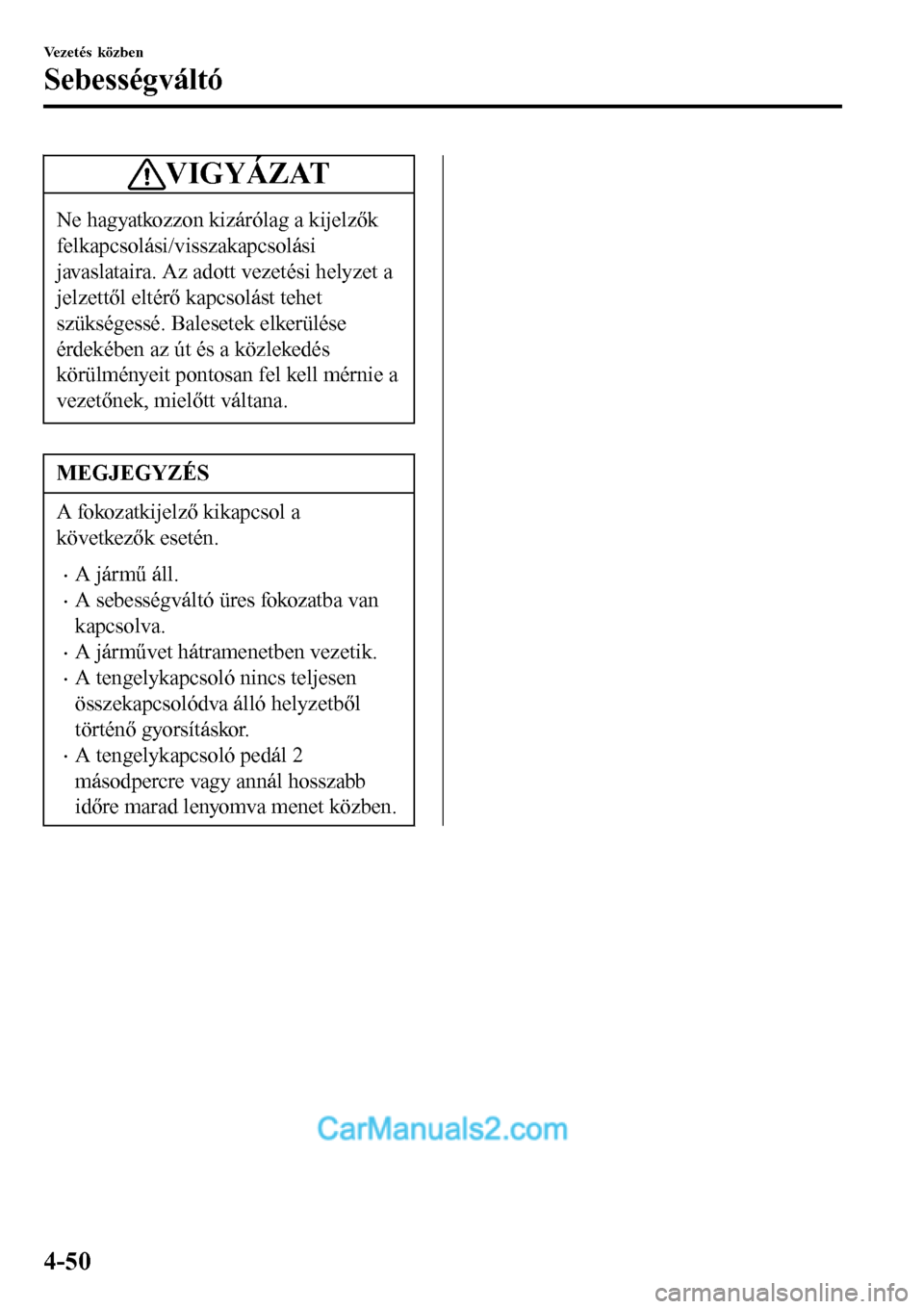

VIGYÁZAT
Ne hagyatkozzon kizárólag a kijelzők
felkapcsolási/visszakapcsolási
javaslataira. Az adott vezetési helyzet a
jelzettől eltérő kapcsolást tehet
szükségessé. Balesetek elkerülése
érdekében az út és a közlekedés
körülményeit pontosan fel kell mérnie a
vezetőnek, mielőtt váltana.
MEGJEGYZÉS
A fokozatkijelző kikapcsol a
következők esetén.
•A jármű áll.
•A sebességváltó üres fokozatba van
kapcsolva.
•A járművet hátramenetben vezetik.
•A tengelykapcsoló nincs teljesen
összekapcsolódva álló helyzetből
történő gyorsításkor.
•A tengelykapcsoló pedál 2
másodpercre vagy annál hosszabb
időre marad lenyomva menet közben.
Vezetés közben
Sebességváltó
4-50
