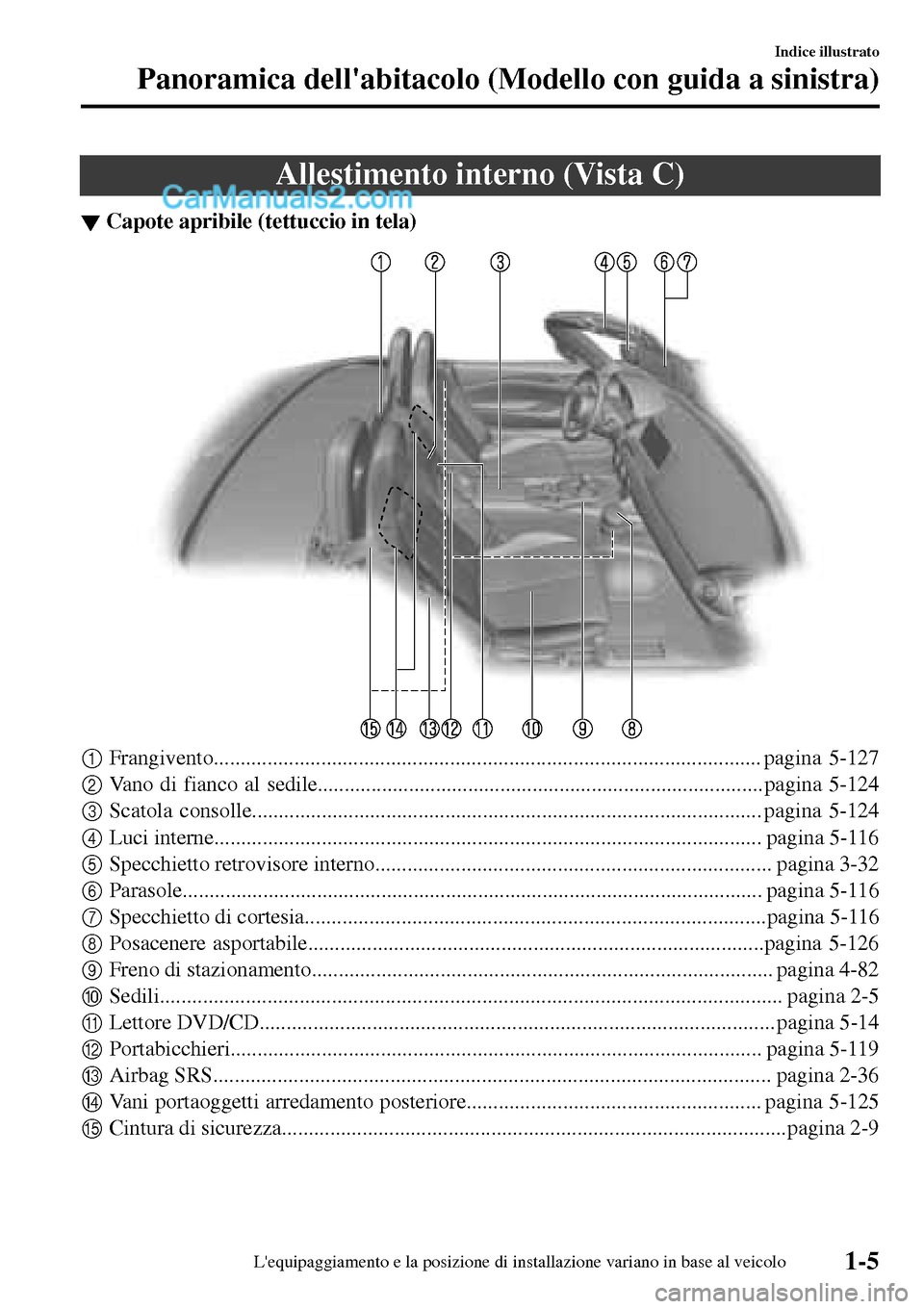

Allestimento interno (Vista C)
▼Capote apribile (tettuccio in tela)
1Frangivento...................................................................................................... pagina 5-127
2Vano di fianco al sedile................................................................................... pagina 5-124
3Scatola consolle............................................................................................... pagina 5-124
4Luci interne...................................................................................................... pagina 5-116
5Specchietto retrovisore interno.......................................................................... pagina 3-32
6Parasole............................................................................................................ pagina 5-116
7Specchietto di cortesia......................................................................................pagina 5-116
8Posacenere asportabile.....................................................................................pagina 5-126
9Freno di stazionamento...................................................................................... pagina 4-82
0Sedili.................................................................................................................... pagina 2-5
ALettore DVD/CD................................................................................................ pagina 5-14
BPortabicchieri................................................................................................... pagina 5-119
CAirbag SRS........................................................................................................ pagina 2-36
DVani portaoggetti arredamento posteriore....................................................... pagina 5-125
ECintura di sicurezza..............................................................................................pagina 2-9
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a sinistra)
L'equipaggiamento e la posizione di installazione variano in base al veicolo1-5
Page 12 of 619

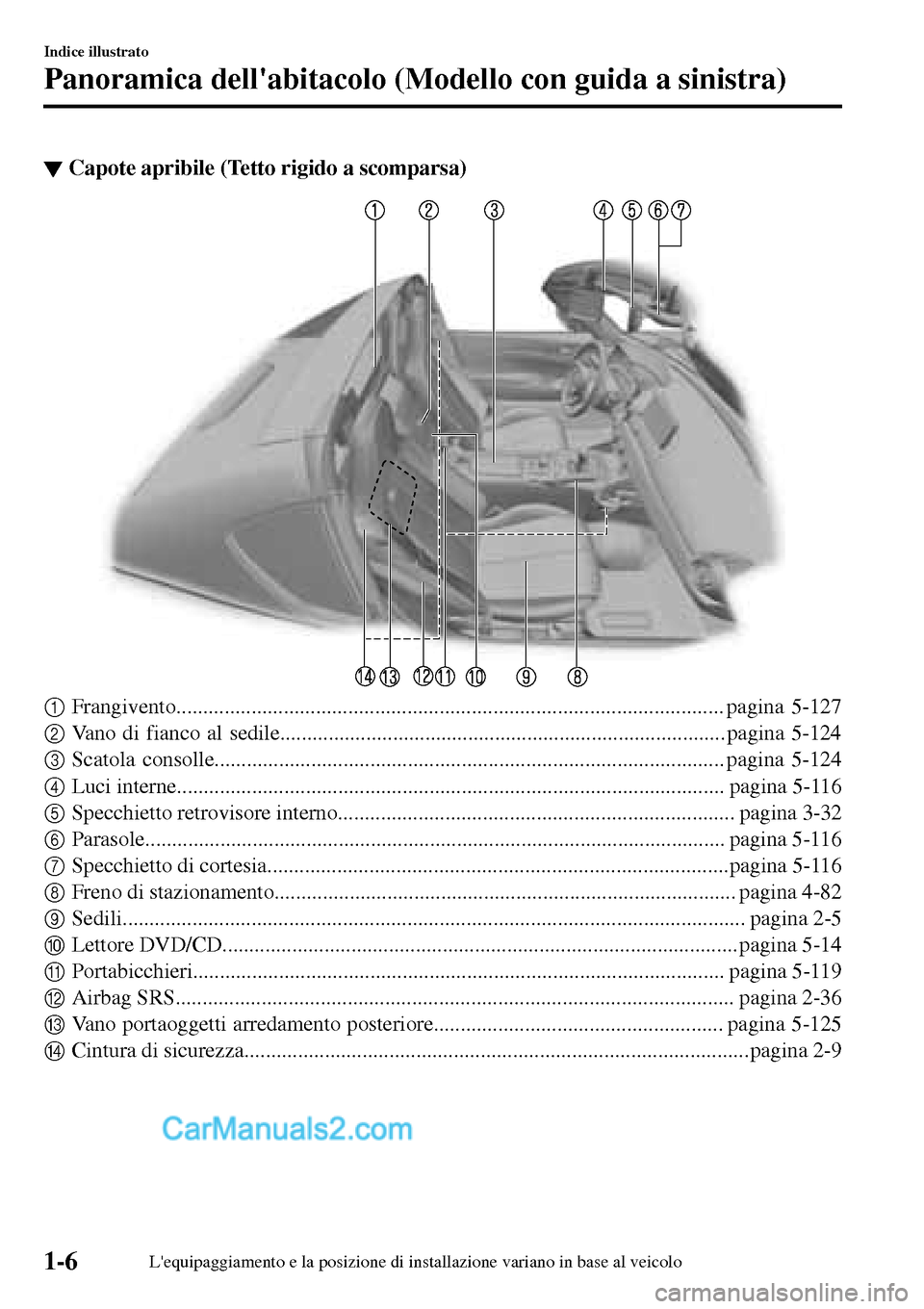

▼Capote apribile (Tetto rigido a scomparsa)
1Frangivento...................................................................................................... pagina 5-127
2Vano di fianco al sedile................................................................................... pagina 5-124
3Scatola consolle............................................................................................... pagina 5-124
4Luci interne...................................................................................................... pagina 5-116
5Specchietto retrovisore interno.......................................................................... pagina 3-32
6Parasole............................................................................................................ pagina 5-116
7Specchietto di cortesia......................................................................................pagina 5-116
8Freno di stazionamento...................................................................................... pagina 4-82
9Sedili.................................................................................................................... pagina 2-5
0Lettore DVD/CD................................................................................................ pagina 5-14
APortabicchieri................................................................................................... pagina 5-119
BAirbag SRS........................................................................................................ pagina 2-36
CVano portaoggetti arredamento posteriore...................................................... pagina 5-125
DCintura di sicurezza.............................................................................................. pagina 2-9
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a sinistra)
1-6L'equipaggiamento e la posizione di installazione variano in base al veicolo
Page 13 of 619

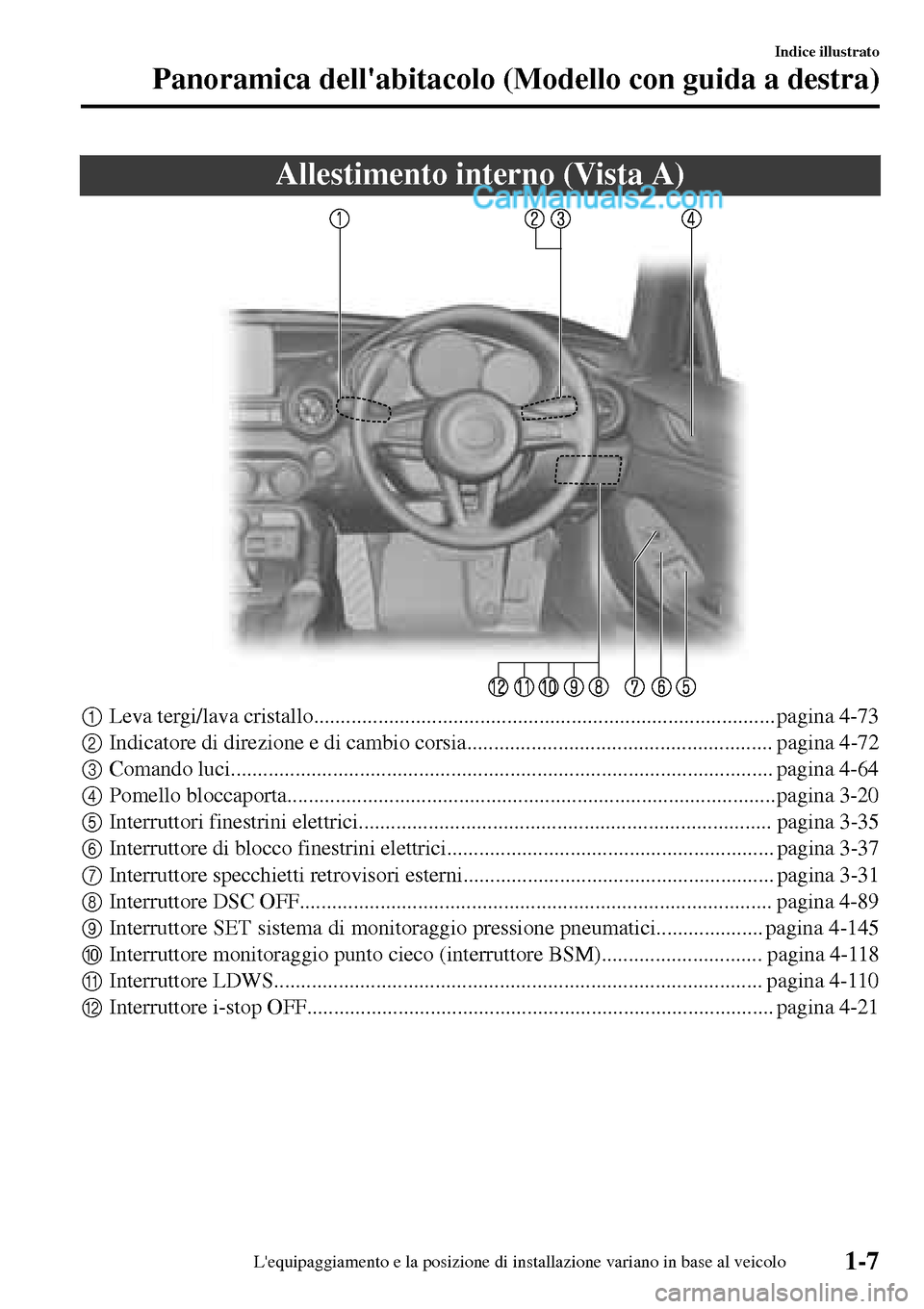

Allestimento interno (Vista A)
1Leva tergi/lava cristallo...................................................................................... pagina 4-73
2Indicatore di direzione e di cambio corsia......................................................... pagina 4-72
3Comando luci..................................................................................................... pagina 4-64
4Pomello bloccaporta...........................................................................................pagina 3-20
5Interruttori finestrini elettrici............................................................................. pagina 3-35
6Interruttore di blocco finestrini elettrici............................................................. pagina 3-37
7Interruttore specchietti retrovisori esterni.......................................................... pagina 3-31
8Interruttore DSC OFF........................................................................................ pagina 4-89
9Interruttore SET sistema di monitoraggio pressione pneumatici.................... pagina 4-145
0Interruttore monitoraggio punto cieco (interruttore BSM).............................. pagina 4-118
AInterruttore LDWS........................................................................................... pagina 4-110
BInterruttore i-stop OFF....................................................................................... pagina 4-21
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a destra)
L'equipaggiamento e la posizione di installazione variano in base al veicolo1-7

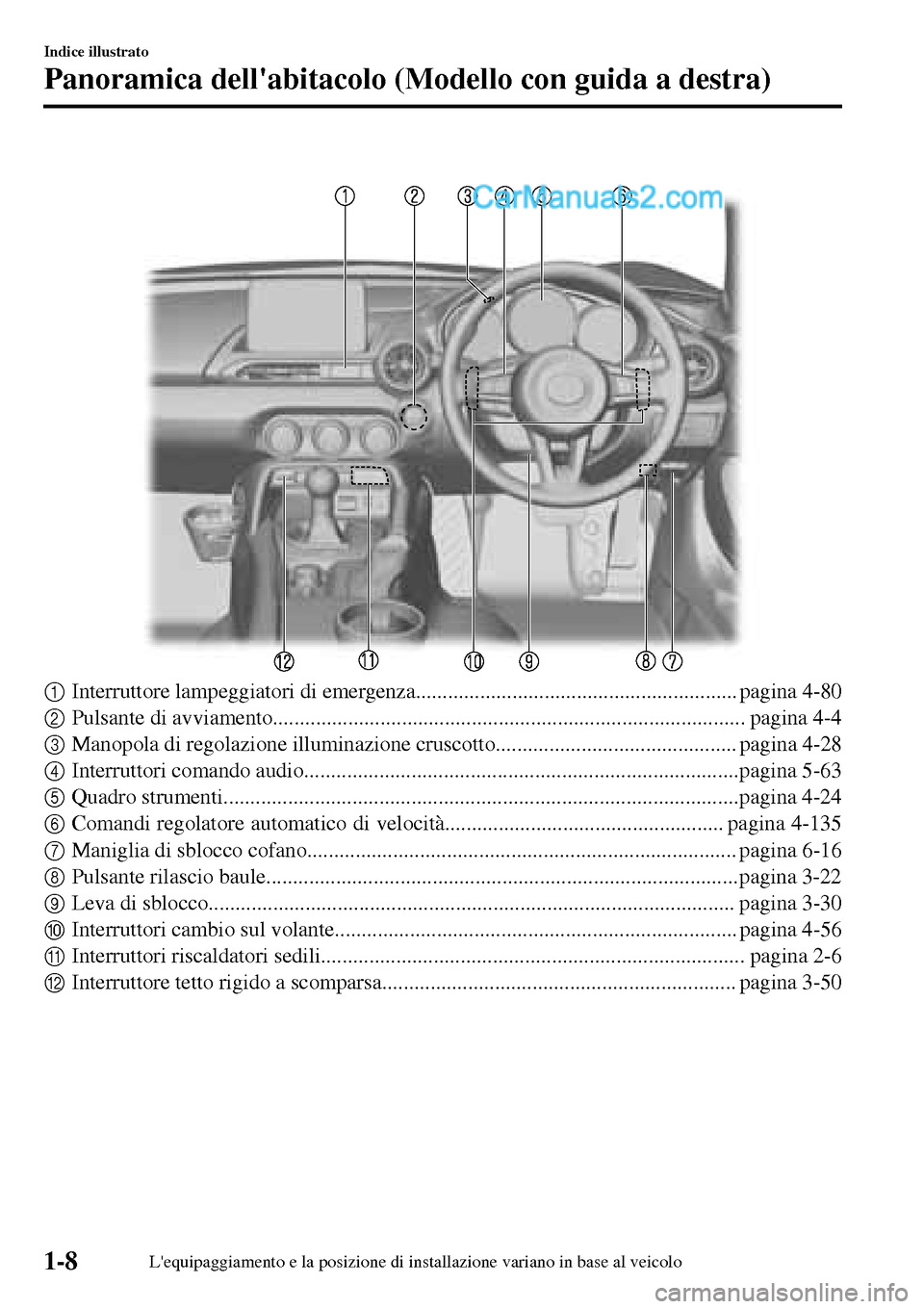

Page 14 of 619
1Interruttore lampeggiatori di emergenza............................................................ pagina 4-80
2Pulsante di avviamento........................................................................................ pagina 4-4
3Manopola di regolazione illuminazione cruscotto............................................. pagina 4-28
4Interruttori comando audio.................................................................................pagina 5-63
5Quadro strumenti................................................................................................pagina 4-24
6Comandi regolatore automatico di velocità.................................................... pagina 4-135
7Maniglia di sblocco cofano................................................................................ pagina 6-16
8Pulsante rilascio baule........................................................................................pagina 3-22
9Leva di sblocco.................................................................................................. pagina 3-30
0Interruttori cambio sul volante........................................................................... pagina 4-56
AInterruttori riscaldatori sedili............................................................................... pagina 2-6
BInterruttore tetto rigido a scomparsa.................................................................. pagina 3-50
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a destra)
1-8L'equipaggiamento e la posizione di installazione variano in base al veicolo
Page 15 of 619

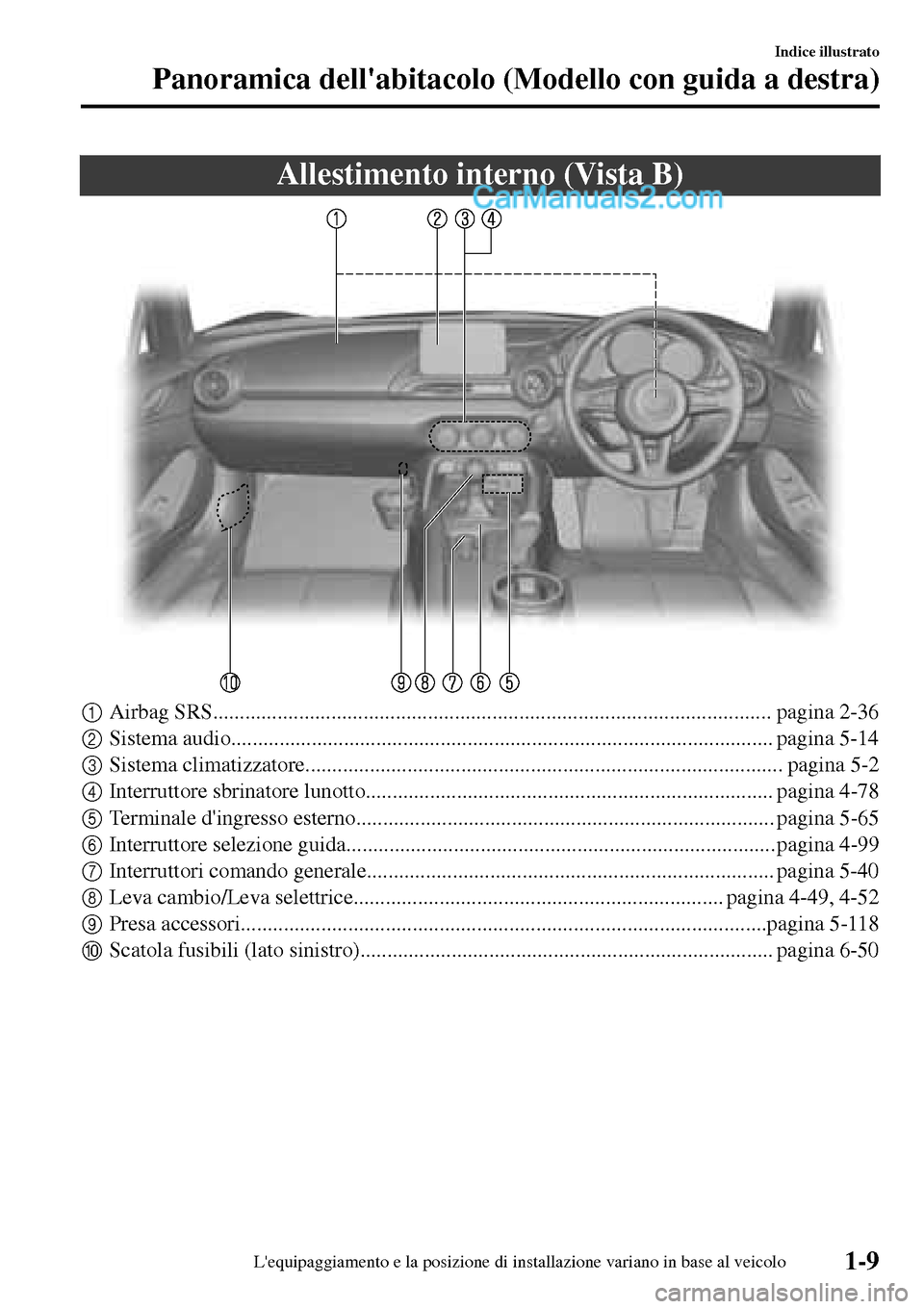

Allestimento interno (Vista B)
1Airbag SRS........................................................................................................ pagina 2-36
2Sistema audio..................................................................................................... pagina 5-14
3Sistema climatizzatore......................................................................................... pagina 5-2
4Interruttore sbrinatore lunotto............................................................................ pagina 4-78
5Terminale d'ingresso esterno.............................................................................. pagina 5-65
6Interruttore selezione guida................................................................................pagina 4-99
7Interruttori comando generale............................................................................ pagina 5-40
8Leva cambio/Leva selettrice..................................................................... pagina 4-49, 4-52
9Presa accessori..................................................................................................pagina 5-118
0Scatola fusibili (lato sinistro)............................................................................. pagina 6-50
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a destra)
L'equipaggiamento e la posizione di installazione variano in base al veicolo1-9
Page 16 of 619

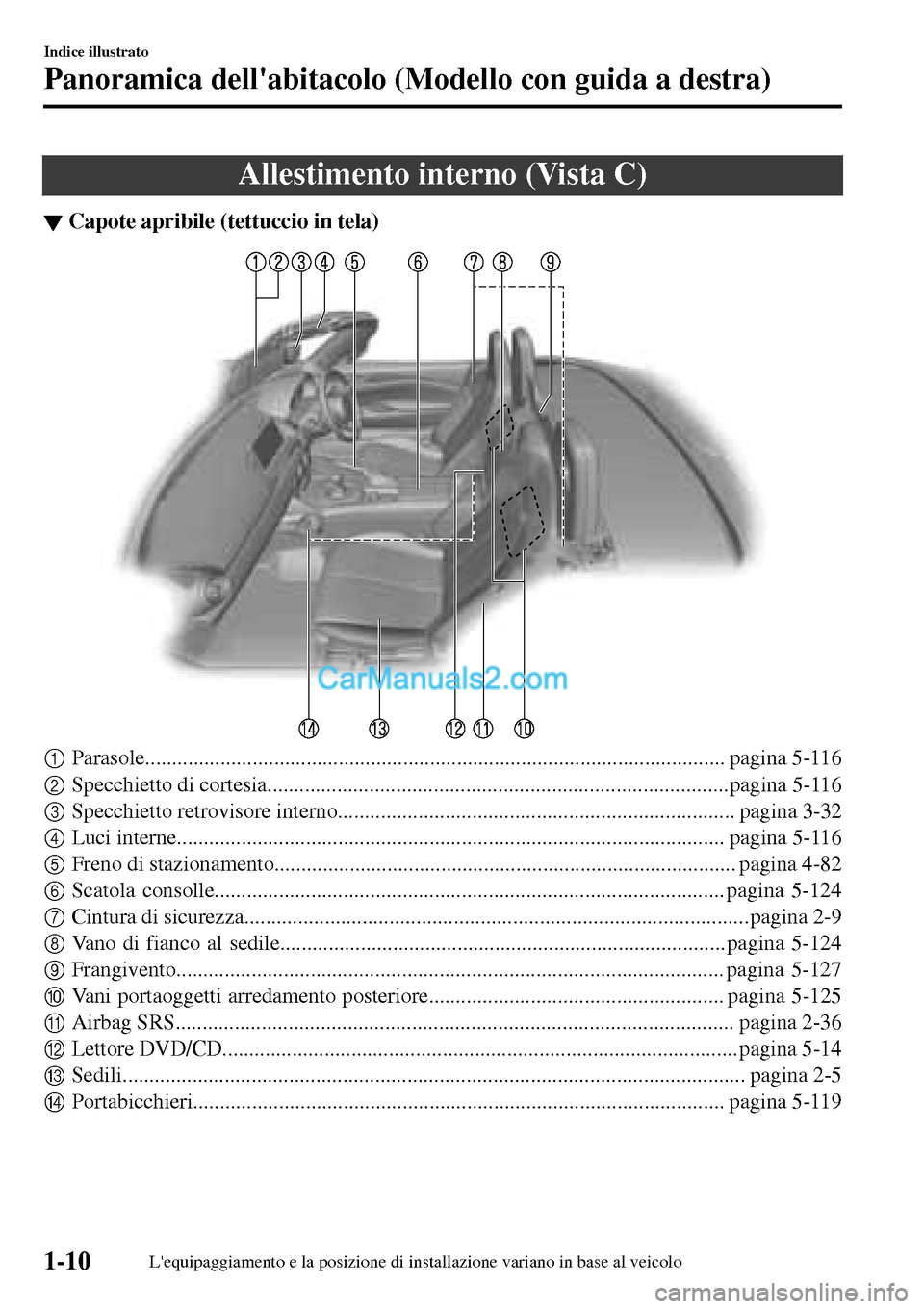

Allestimento interno (Vista C)
▼Capote apribile (tettuccio in tela)
1Parasole............................................................................................................ pagina 5-116
2Specchietto di cortesia......................................................................................pagina 5-116
3Specchietto retrovisore interno.......................................................................... pagina 3-32
4Luci interne...................................................................................................... pagina 5-116
5Freno di stazionamento...................................................................................... pagina 4-82
6Scatola consolle............................................................................................... pagina 5-124
7Cintura di sicurezza.............................................................................................. pagina 2-9
8Vano di fianco al sedile................................................................................... pagina 5-124
9Frangivento...................................................................................................... pagina 5-127
0Vani portaoggetti arredamento posteriore....................................................... pagina 5-125
AAirbag SRS........................................................................................................ pagina 2-36
BLettore DVD/CD................................................................................................ pagina 5-14
CSedili.................................................................................................................... pagina 2-5
DPortabicchieri................................................................................................... pagina 5-119
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a destra)
1-10L'equipaggiamento e la posizione di installazione variano in base al veicolo
Page 17 of 619

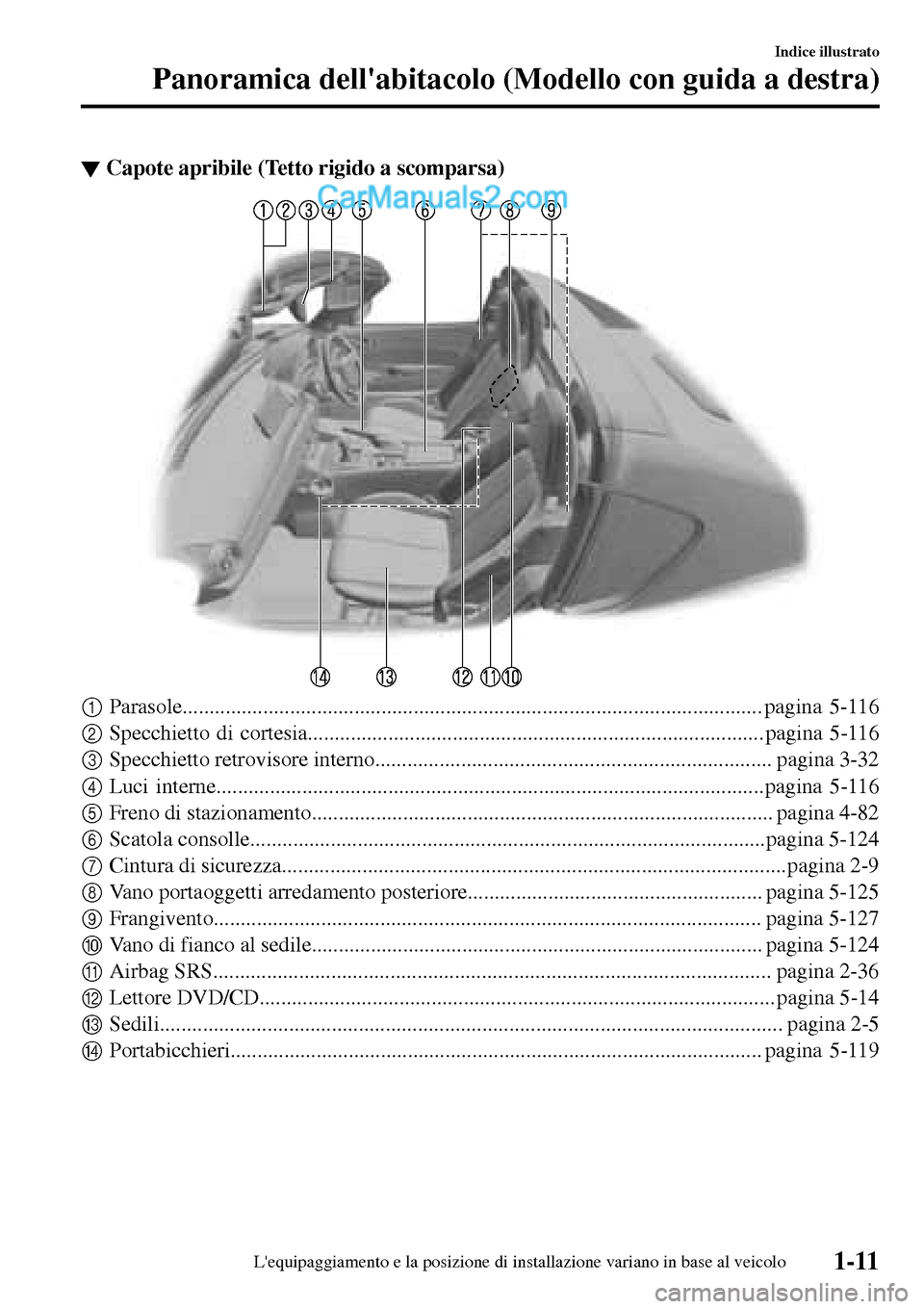

▼Capote apribile (Tetto rigido a scomparsa)
1Parasole............................................................................................................ pagina 5-116
2Specchietto di cortesia..................................................................................... pagina 5-116
3Specchietto retrovisore interno.......................................................................... pagina 3-32
4Luci interne......................................................................................................pagina 5-116
5Freno di stazionamento...................................................................................... pagina 4-82
6Scatola consolle................................................................................................pagina 5-124
7Cintura di sicurezza..............................................................................................pagina 2-9
8Vano portaoggetti arredamento posteriore....................................................... pagina 5-125
9Frangivento...................................................................................................... pagina 5-127
0Vano di fianco al sedile.................................................................................... pagina 5-124
AAirbag SRS........................................................................................................ pagina 2-36
BLettore DVD/CD................................................................................................ pagina 5-14
CSedili.................................................................................................................... pagina 2-5
DPortabicchieri................................................................................................... pagina 5-119
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a destra)
L'equipaggiamento e la posizione di installazione variano in base al veicolo1-11
Page 18 of 619

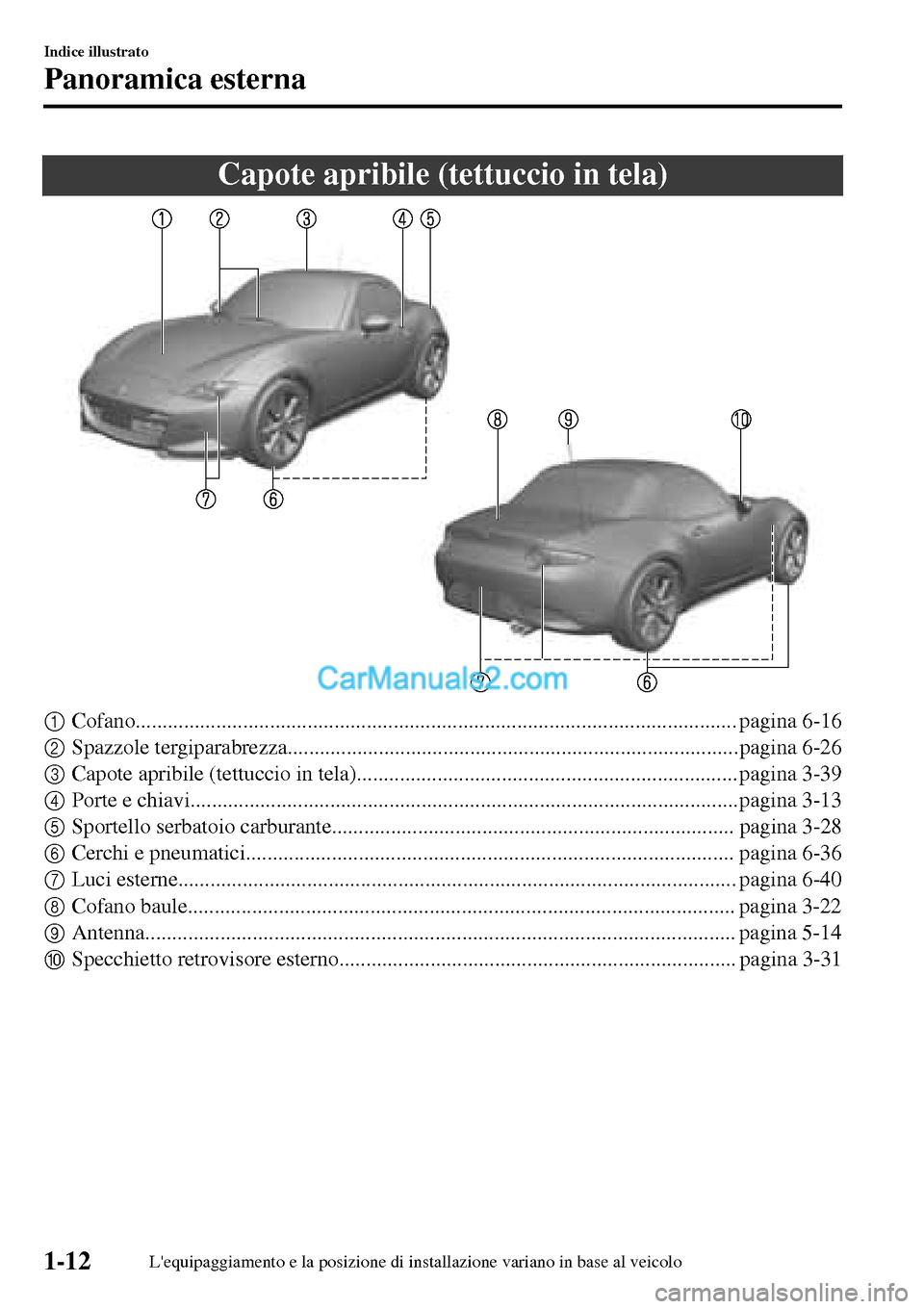

Capote apribile (tettuccio in tela)
1Cofano................................................................................................................ pagina 6-16
2Spazzole tergiparabrezza....................................................................................pagina 6-26
3Capote apribile (tettuccio in tela)....................................................................... pagina 3-39
4Porte e chiavi......................................................................................................pagina 3-13
5Sportello serbatoio carburante........................................................................... pagina 3-28
6Cerchi e pneumatici........................................................................................... pagina 6-36
7Luci esterne........................................................................................................ pagina 6-40
8Cofano baule...................................................................................................... pagina 3-22
9Antenna.............................................................................................................. pagina 5-14
0Specchietto retrovisore esterno.......................................................................... pagina 3-31
Indice illustrato
Panoramica esterna
1-12L'equipaggiamento e la posizione di installazione variano in base al veicolo
Page 19 of 619

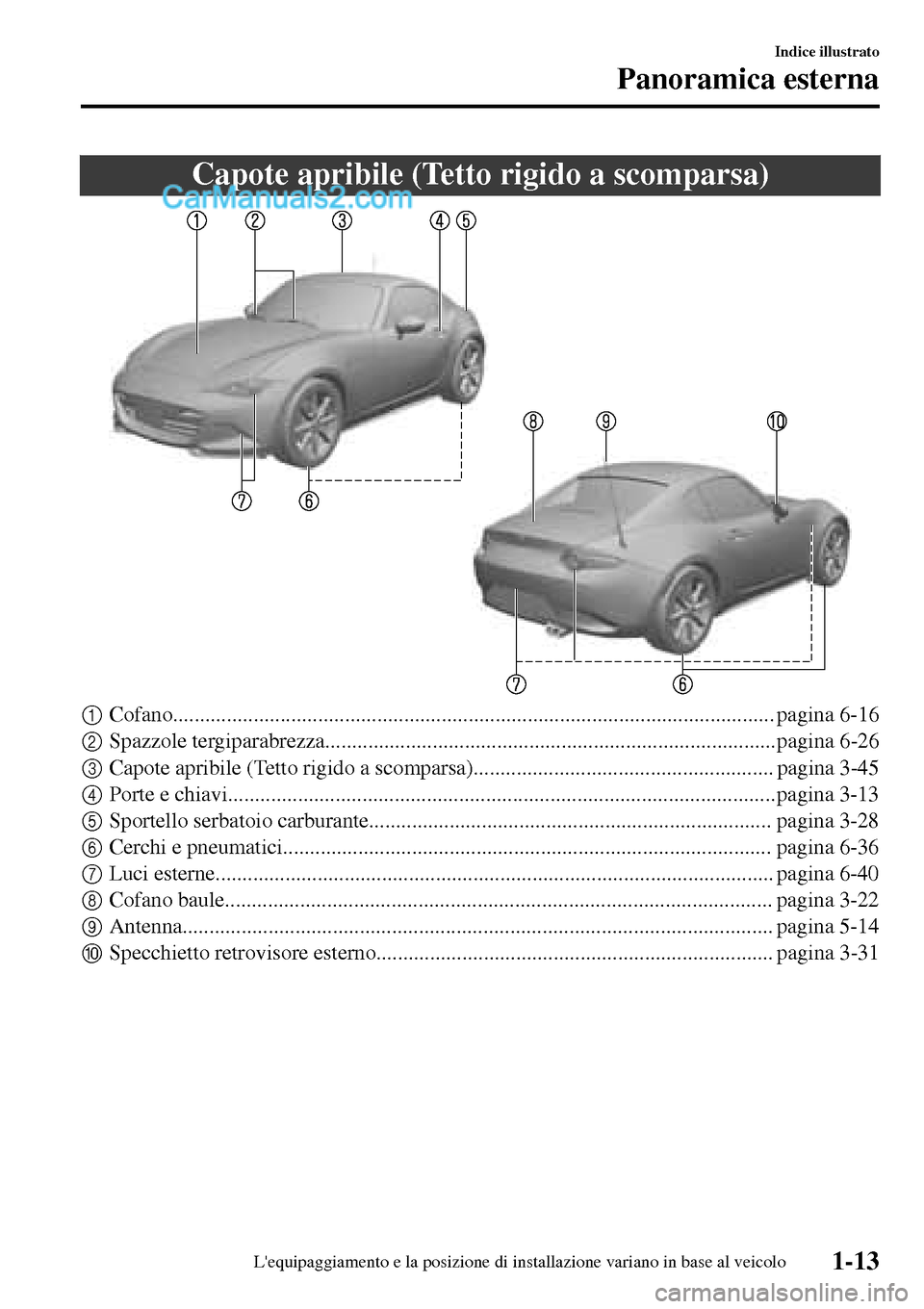

Capote apribile (Tetto rigido a scomparsa)
1Cofano................................................................................................................ pagina 6-16
2Spazzole tergiparabrezza....................................................................................pagina 6-26
3Capote apribile (Tetto rigido a scomparsa)........................................................ pagina 3-45
4Porte e chiavi...................................................................................................... pagina 3-13
5Sportello serbatoio carburante........................................................................... pagina 3-28
6Cerchi e pneumatici........................................................................................... pagina 6-36
7Luci esterne........................................................................................................ pagina 6-40
8Cofano baule...................................................................................................... pagina 3-22
9Antenna.............................................................................................................. pagina 5-14
0Specchietto retrovisore esterno.......................................................................... pagina 3-31
Indice illustrato
Panoramica esterna
L'equipaggiamento e la posizione di installazione variano in base al veicolo1-13
