MAZDA MODEL MX-5 RF 2017 Manuale del proprietario (in Italian)

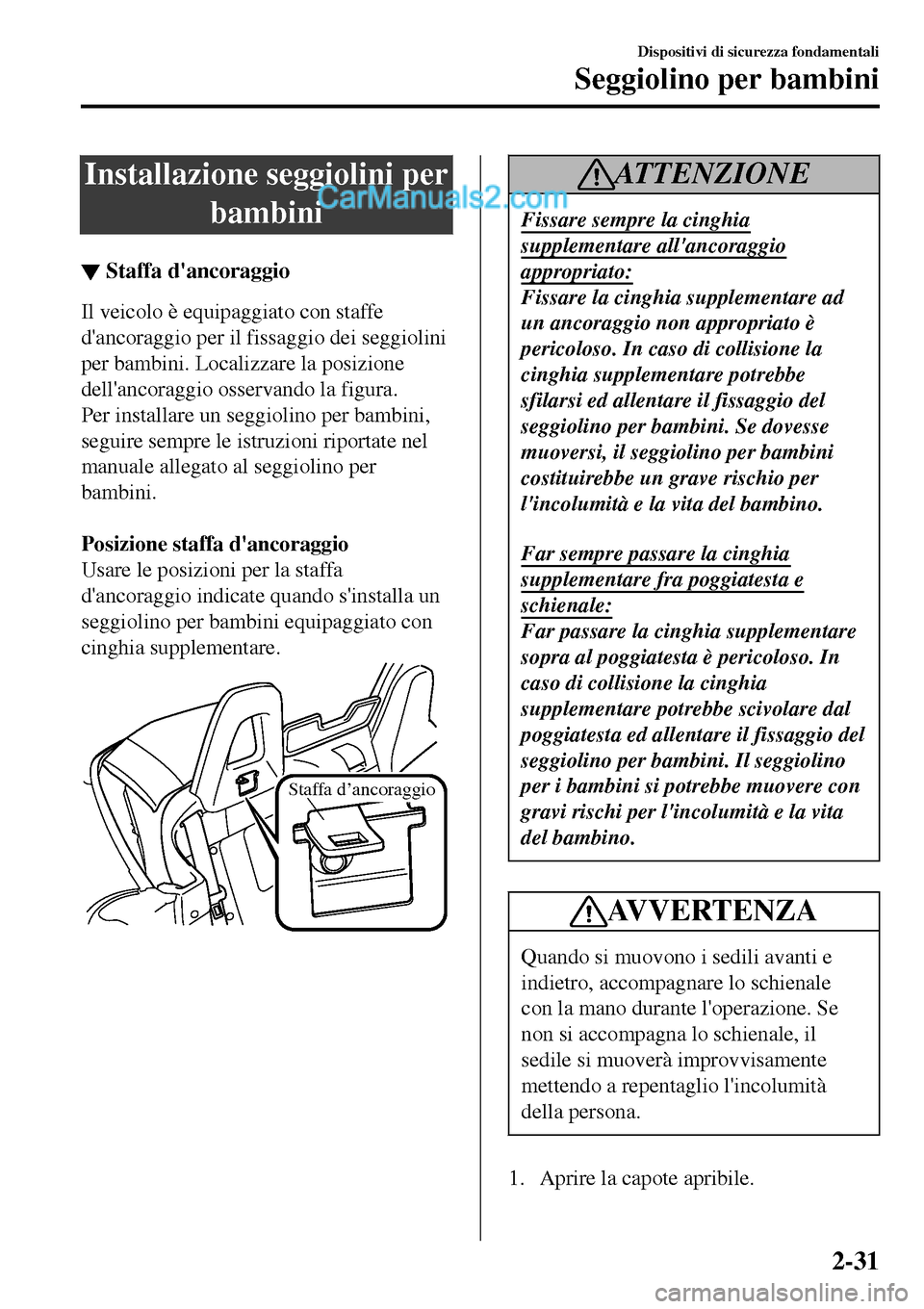

Installazione seggiolini per
bambini
â–¼Staffa d'ancoraggio
Il veicolo è equipaggiato con staffe
d'ancoraggio per il fissaggio dei seggiolini
per bambini. Localizzare la posizione
dell'ancoraggio osservando la figura.
Per installare un seggiolino per bambini,
seguire sempre le istruzioni riportate nel
manuale allegato al seggiolino per
bambini.

Posizione staffa d'ancoraggio
Usare le posizioni per la staffa
d'ancoraggio indicate quando s'installa un
seggiolino per bambini equipaggiato con
cinghia supplementare.
Staffa d’ancoraggio
ATTENZIONE
Fissare sempre la cinghia
supplementare all'ancoraggio
appropriato:
Fissare la cinghia supplementare ad
un ancoraggio non appropriato è
pericoloso. In caso di collisione la
cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l'incolumità e la vita del bambino.
Far sempre passare la cinghia
supplementare fra poggiatesta e
schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso. In
caso di collisione la cinghia
supplementare potrebbe scivolare dal
poggiatesta ed allentare il fissaggio del
seggiolino per bambini. Il seggiolino
per i bambini si potrebbe muovere con
gravi rischi per l'incolumità e la vita
del bambino.
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale
con la mano durante l'operazione. Se
non si accompagna lo schienale, il
sedile si muoverà improvvisamente
mettendo a repentaglio l'incolumità
della persona.
1. Aprire la capote apribile.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-31

2. Far scorrere il sedile passeggero il più
indietro possibile, quindi farlo scorrere
in avanti di circa 10 tacche (100 mm)
in modo da poter posizionare la mano
dietro ad esso (pagina 2-5).
3. Rimuovere il coperchio.

NOTA
Fare attenzione a non perdere il
coperchio rimosso.
4. Posizionare il seggiolino sul sedile
passeggero.
5. Far passare la cinghia supplementare
sotto al poggiatesta e installarla sul
relativo ancoraggio.
Per il metodo di regolazione della
cinghia supplementare, vedi le
istruzioni del costruttore del
seggiolino.

▼▼Usando la cintura di sicurezza
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale
con la mano durante l'operazione. Se
non si accompagna lo schienale, il
sedile si muoverà improvvisamente
mettendo a repentaglio l'incolumità
della persona.
Quando s'installa un seggiolino per
bambini, seguire le istruzioni fornite con il
prodotto.
Inoltre, aprire la capote apribile e far
scorrere il sedile il più indietro possibile,
abbassare lo schienale il più possibile.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-32

â–¼Usando l'ancoraggio ISOFIX*
AT T E N Z I O N E
Per l'utilizzo del seggiolino per
bambini attenersi alle istruzioni
fornite dal costruttore:
Un seggiolino per bambini non fissato
è pericoloso. In caso di brusca frenata
o di collisione si potrebbe staccare e
colpire il bambino o qualche altro
occupante, provocando loro gravi
ferite a volte letali. Verificare che
qualsiasi seggiolino per bambini
venga saldamente fissato in posizione
seguendo le istruzioni fornite dal
costruttore.
Verificare che il seggiolino per
bambini sia saldamente fissato:
Un seggiolino per bambini non fissato
è pericoloso. In caso di collisione o di
brusca frenata il seggiolino può
diventare una specie di proiettile e
colpire qualcuno causandogli serie
lesioni. Quando non lo si usa,
rimuoverlo dal veicolo e riporlo nel
baule o verificare quantomeno che sia
saldamente fissato agli ancoraggi
ISOFIX.
Verificare che non ci siano cinture di
sicurezza o corpi estranei vicini o
attorno al seggiolino per bambini
fissato tramite ancoraggi ISOFIX:
Installare un seggiolino per bambini
senza attenersi alle istruzioni fornite
dal costruttore è pericoloso. Se le
cinture di sicurezza o qualche corpo
estraneo impediscono il corretto
fissaggio del seggiolino per bambini
agli ancoraggi ISOFIX per cui il
seggiolino viene installato in modo
improprio, in caso di brusca frenata o
di collisione il seggiolino potrebbe
muoversi e mettere a repentaglio
l'incolumità e la vita del bambino e
degli altri occupanti. Quando
s'installa un seggiolino per bambini,
verificare che non ci siano cinture di
sicurezza o corpi estranei vicino o
attorno agli ancoraggi ISOFIX.
Attenersi sempre alle istruzioni fornite
dal costruttore del seggiolino per
bambini.
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale
con la mano durante l'operazione. Se
non si accompagna lo schienale, il
sedile si muoverà improvvisamente
mettendo a repentaglio l'incolumità
della persona.
1. Aprire la capote apribile.
2. Verificare che l'accensione sia
commutata su OFF.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
*Alcuni modelli.2-33

3. Far scorrere indietro il sedile
passeggero il più possibile (pagina
2-5).
*1
*
1 Potrebbe essere necessario
spostare il sedile leggermente in
avanti e inclinare lo schienale per
poter installare alcuni seggiolini
per bambini.
4. Verificare che lo schienale venga
saldamente bloccato in sede
spingendolo indietro finché non si
blocca.
5. Allargare leggermente lo spazio fra
seduta e schienale del sedile per
verificare le posizioni dell'ancoraggio
ISOFIX.

NOTA
Le posizioni degli ancoraggi ISOFIX
per l'aggancio del seggiolino per
bambini sono indicate dalla presenza di
marcature poste al disopra delle
medesime.
6. Fissare il seggiolino per bambini
tramite l'ancoraggio ISOFIX
attenendosi alle istruzioni fornite dal
costruttore.
7. Commutare l'accensione su ON e
verificare che l'indicatore luminoso
airbag passeggero disattivato OFF si
accenda dopo aver installato il
seggiolino sul sedile passeggero.
Se l'indicatore luminoso airbag
passeggero disattivato OFF non si
accende, rimuovere il seggiolino,
commutare l'accensione su OFF,
quindi reinstallare il seggiolino (pagina
2-51).

8. Se il seggiolino per bambini è dotato di
cinghia supplementare, significa
probabilmente che per la sicurezza del
bambino è importantissimo che questa
venga fissata correttamente. Per
l'installazione della cinghia
supplementare attenersi sempre alle
istruzioni fornite dal costruttore del
seggiolino per bambini (pagina 2-31).
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-34

AT T E N Z I O N E
Fissare sempre la cinghia
supplementare all'ancoraggio
appropriato:
Fissare la cinghia supplementare ad
un ancoraggio non appropriato è
pericoloso. In caso di collisione la
cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l'incolumità e la vita del bambino.
Far sempre passare la cinghia
supplementare fra poggiatesta e
schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso. In
caso di collisione la cinghia
supplementare potrebbe scivolare dal
poggiatesta ed allentare il fissaggio del
seggiolino per bambini. Il seggiolino
per i bambini si potrebbe muovere con
gravi rischi per l'incolumità e la vita
del bambino.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-35

Precauzioni riguardanti i sistemi di ritenuta
supplementari (SRS)
I sistemi di ritenuta supplementari frontale e laterale (SRS) comprendono diversi tipi di
airbag. Verificare di quali tipi di airbag è dotato il veicolo individuando dove si trovano
le marcature indicanti "SRS AIRBAG". Questi indicatori sono visibili nell'area
d'installazione degli airbag.
Gli airbag sono installati nei seguenti punti:

•Mozzo del volante (airbag conducente)
•Cruscotto passeggero (airbag passeggero)
•Lati esterni schienali sedili (airbag laterali)
I sistemi di ritenuta supplementari sono concepiti per fornire una protezione supplementare
solo in determinate situazioni, da cui si deduce l'importanza che continuano ad avere le
cinture di sicurezza per i motivi evidenziati di seguito:

Senza il contributo delle cinture di sicurezza gli airbag non sono in grado di fornire una
protezione adeguata in caso d'incidente. L'uso della cintura di sicurezza è indispensabile per:
•Impedire che l'occupante venga proiettato verso un airbag in fase d'innesco.
•Ridurre le possibilità di subire lesioni in caso d'incidenti che non prevedono l'intervento
degli airbag, come ad esempio cappottamenti o tamponamenti.
•Ridurre le possibilità di subire lesioni in caso di collisioni frontali, semifrontali o laterali
non sufficientemente violente da attivare gli airbag.
•Ridurre le possibilità di essere scaraventati fuori dal veicolo.
•Ridurre le possibilità di ferite alle gambe o alla parte inferiore del corpo in caso
d'incidente dal momento che tali parti non sono protette dagli airbag.
•Mantenere il conducente in una posizione che gli permetta di non perdere il controllo del
veicolo.

Se il veicolo è dotato del sistema di classificazione occupante sedile passeggero, vedi
sistema di classificazione occupante sedile passeggero (pagina 2-51) per i dettagli.
Se il veicolo è dotato del sistema di classificazione occupante sedile passeggero, l'indicatore
luminoso airbag passeggero disattivato si accende per un certo periodo di tempo dopo aver
commutato l'accensione su ON.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-36

I bambini troppo piccoli per utilizzare le cinture di sicurezza devono essere sistemati negli
appositi seggiolini (pagina 2-17).

Valutare attentamente quale tipo di seggiolino è necessario per il vostro bambino e
installarlo posizionandolo in accordo a quanto riportato in questo Manuale e alle istruzioni
fornite dal costruttore del seggiolino.
ATTENZIONE
Nei veicoli dotati di airbag si devono indossare le cinture di sicurezza:
Confidare totalmente nella protezione fornita dagli airbag in caso d'incidente è molto
rischioso. Gli airbag, da soli, possono non bastare a scongiurare il rischio di subire
gravi lesioni. I rispettivi airbag sono concepiti per attivarsi solamente al primo impatto
frontale, semifrontale o laterale di una certa violenza. Gli occupanti del veicolo devono
sempre indossare le cinture di sicurezza.

Verificare sempre che l'indicatore luminoso airbag passeggero disattivato OFF sia
acceso quando si usa un seggiolino per bambini (Con sistema di classificazione
occupante sedile passeggero):
Sistemare un bambino su un seggiolino posizionato sul sedile passeggero con
l'indicatore luminoso airbag passeggero disattivato OFF spento è estremamente
pericoloso. In caso d'incidente, un airbag potrebbe innescarsi e causare lesioni gravi,
addirittura letali, al bambino sul seggiolino. Verificare sempre che l'indicatore
luminoso airbag passeggero disattivato OFF sia acceso.
Vedi Sistema di classificazione occupante a pagina 2-51.
Estremo pericolo! NON mettere MAI un seggiolino per bambini rivolto all'indietro sul
sedile del passeggero con airbag abilitato:
Non mettere MAI un seggiolino per bambini rivolto all'indietro su un sedile protetto da
AIRBAG ATTIVO; il BAMBINO potrebbe rimanere UCCISO o subire GRAVI
LESIONI.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-37

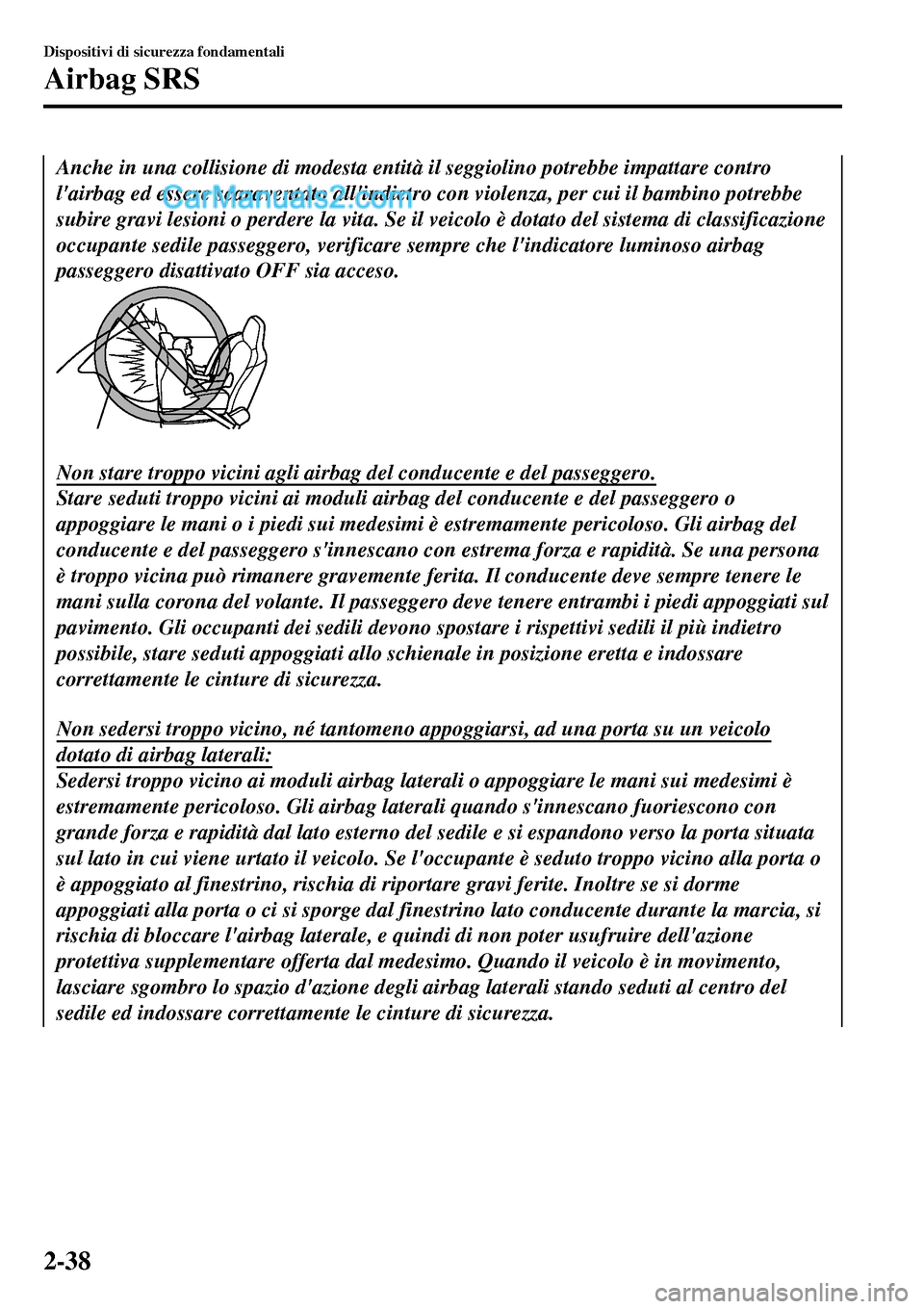

Anche in una collisione di modesta entità il seggiolino potrebbe impattare contro
l'airbag ed essere scaraventato all'indietro con violenza, per cui il bambino potrebbe
subire gravi lesioni o perdere la vita. Se il veicolo è dotato del sistema di classificazione
occupante sedile passeggero, verificare sempre che l'indicatore luminoso airbag
passeggero disattivato OFF sia acceso.
Non stare troppo vicini agli airbag del conducente e del passeggero.
Stare seduti troppo vicini ai moduli airbag del conducente e del passeggero o
appoggiare le mani o i piedi sui medesimi è estremamente pericoloso. Gli airbag del
conducente e del passeggero s'innescano con estrema forza e rapidità. Se una persona
è troppo vicina può rimanere gravemente ferita. Il conducente deve sempre tenere le
mani sulla corona del volante. Il passeggero deve tenere entrambi i piedi appoggiati sul
pavimento. Gli occupanti dei sedili devono spostare i rispettivi sedili il più indietro
possibile, stare seduti appoggiati allo schienale in posizione eretta e indossare
correttamente le cinture di sicurezza.
Non sedersi troppo vicino, né tantomeno appoggiarsi, ad una porta su un veicolo
dotato di airbag laterali:
Sedersi troppo vicino ai moduli airbag laterali o appoggiare le mani sui medesimi è
estremamente pericoloso. Gli airbag laterali quando s'innescano fuoriescono con
grande forza e rapidità dal lato esterno del sedile e si espandono verso la porta situata
sul lato in cui viene urtato il veicolo. Se l'occupante è seduto troppo vicino alla porta o
è appoggiato al finestrino, rischia di riportare gravi ferite. Inoltre se si dorme
appoggiati alla porta o ci si sporge dal finestrino lato conducente durante la marcia, si
rischia di bloccare l'airbag laterale, e quindi di non poter usufruire dell'azione
protettiva supplementare offerta dal medesimo. Quando il veicolo è in movimento,
lasciare sgombro lo spazio d'azione degli airbag laterali stando seduti al centro del
sedile ed indossare correttamente le cinture di sicurezza.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-38

Sedersi al centro del sedile e indossare correttamente la cintura di sicurezza:
Sedersi troppo vicino ai moduli airbag laterali o appoggiare le mani sui medesimi è
estremamente pericoloso, così come dormire appoggiati alla porta o sporgersi dai
finestrini. Quando s'innescano, gli airbag laterali fuoriescono con grande forza e
rapidità e si espandono lungo la porta anteriore situata sul lato in cui viene urtato il
veicolo. Se una persona è seduta troppo vicino alla porta può rimanere gravemente
ferita. Quando il veicolo è in movimento, lasciare sgombro lo spazio d'azione degli
airbag laterali stando seduti al centro del sedile ed indossare correttamente le cinture
di sicurezza.
Non mettere oggetti sopra gli airbag del conducente e del passeggero o all'interno del
loro raggio d'azione:
Piazzare un qualsiasi oggetto sopra o di fronte ai moduli airbag del conducente e del
passeggero è pericoloso. In caso d'incidente l'oggetto potrebbe interferire con l'innesco
dell'airbag mettendo a repentaglio l'incolumità degli occupanti.
Non mettere oggetti sopra gli airbag laterali o all'interno del loro raggio d'azione:
Piazzare oggetti sul sedile che coprono il lato esterno del sedile è comunque pericoloso.
In caso d'incidente l'oggetto potrebbe interferire con l'airbag laterale che si gonfia
uscendo dal lato esterno dei sedili, impedendogli di fornire la protezione
supplementare a cui è preposto o deviandone pericolosamente la direzione. Inoltre
l'airbag si potrebbe tagliare e perdere il gas.
Non appendere sporte, astucci o zaini sui sedili. Non mettere mai coprisedili sui sedili.
Tenere sempre sgombra la zona dei moduli degli airbag laterali dei sedili in modo che
possano innescarsi liberamente in caso di collisione laterale.
Non toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli
airbag:
Toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli airbag
è pericoloso. Negli attimi successivi all'innesco scottano. Ci si potrebbe ustionare.
Non installare mai alcun accessorio sul lato frontale del veicolo:
Installare sul lato frontale del veicolo accessori come barre o griglie di protezione,
spartineve o verricelli è pericoloso. Si potrebbe pregiudicare la funzionalità del sensore
d'impatto del sistema airbag. Questo potrebbe determinare un innesco accidentale
degli airbag o pregiudicarne l'innesco in caso d'incidente. Gli occupanti dei sedili
potrebbero subire gravi conseguenze.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-39

Non modificare le sospensioni:
Modificare le sospensioni del veicolo è pericoloso. Alterando l'altezza del veicolo o la
geometria delle sospensioni si può pregiudicare la sensibilità del veicolo nel rilevare
una collisione, con il conseguente rischio che l'airbag s'inneschi senza motivo o non
s'inneschi quando dovrebbe, creando una situazione di grave pericolo per l'incolumità
degli occupanti.
Non apportare modifiche a una porta e non lasciarla senza riparazione qualora
danneggiata. Far sempre ispezionare una porta danneggiata da un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda:
Modificare una porta o lasciarla senza riparazione qualora danneggiata è pericoloso.
Ciascuna porta ha un sensore d'impatto laterale che è un componente del sistema di
ritenuta supplementare. Se vengono praticati fori in una porta, l'altoparlante della
porta viene rimosso senza reinstallarlo o la porta non viene riparata qualora
danneggiata, si potrebbero avere ripercussioni negative sulla capacità del sensore di
rilevare correttamente la pressione generata dall'impatto durante una collisione
laterale. Se un sensore non è in grado di rilevare correttamente un impatto laterale, gli
airbag laterali e il pretensionatore della cintura di sicurezza potrebbero non operare
normalmente esponendo gli occupanti al rischio di riportare serie lesioni.
Non modificare il sistema di ritenuta supplementare:
Apportare modifiche ai componenti o al cablaggio del sistema di ritenuta
supplementare è pericoloso. Lo si potrebbe attivare accidentalmente o rendere
inoperativo. Non modificare in nessun modo il sistema di ritenuta supplementare.
Questo significa non installare finiture, decorazioni o altro sui moduli airbag. Ciò
significa anche non installare accessori elettrici extra su componenti o cablaggi del
sistema airbag o nelle loro vicinanze. Per rimuovere e installare i sedili ci si può
rivolgere ad un riparatore specializzato, noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, dotato della necessaria competenza. È importante
proteggere cablaggi e connessioni degli airbag per avere la certezza che gli airbag non
s'inneschino accidentalmente e che il sistema di classificazione occupante sedile
passeggero e gli airbag contenuti nei sedili abbiano collegamenti esenti da anomalie.
Non piazzare bagagli o altri oggetti sotto i sedili:
Piazzare bagagli o altri oggetti sotto i sedili è pericoloso. Si potrebbero danneggiare
componenti essenziali del sistema di ritenuta supplementare per cui, in caso di
collisione laterale, i rispettivi airbag potrebbero non innescarsi mettendo a repentaglio
l'incolumità e la vita degli occupanti. Per prevenire l'eventualità di danneggiare
componenti essenziali del sistema di ritenuta supplementare, non sistemare bagagli o
altri oggetti sotto i sedili.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-40
