MAZDA MODEL MX-5 RF 2017 Manuale del proprietario (in Italian)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL MX-5 RF, Model: MAZDA MODEL MX-5 RF 2017Pages: 619, PDF Dimensioni: 8.17 MB
Page 21 of 619
2Dispositivi di sicurezza fondamentali
Importanti informazioni sui dispositivi di sicurezza passiva
comprendenti sedili, sistema cinture di sicurezza, sistemi seggiolini per
bambini e airbag SRS.
Sedili................................................... 2-2
Precauzioni riguardanti i
sedili............................................. 2-2
Sedile............................................ 2-5
Poggiatesta....................................2-8
Sistemi cinture di sicurezza.............. 2-9
Precauzioni per l'uso delle cinture di
sicurezza....................................... 2-9
Cintura di sicurezza.................... 2-13
Sistemi di segnalazione cinture di
sicurezza..................................... 2-14
Sistemi pretensionatore e limitatore
di carico cintura di sicurezza...... 2-15
Seggiolino per bambini................... 2-17
Precauzioni per l'uso del seggiolino
per bambini................................. 2-17
Installazione seggiolino per
bambini....................................... 2-22
Tabella di posizionamento seggiolini
per bambini rispetto ai sedili...... 2-28
Installazione seggiolini per
bambini....................................... 2-31
Airbag SRS.......................................2-36
Precauzioni riguardanti i sistemi di
ritenuta supplementari (SRS)..... 2-36
Componenti sistema di ritenuta
supplementare............................. 2-43
Principio di funzionamento degli
airbag SRS.................................. 2-45
Criteri d'innesco airbag SRS.......2-48
Limitazioni all'attivazione degli
airbag SRS.................................. 2-49
Sistema di classificazione occupante
sedile passeggero
*...................... 2-51
Monitoraggio continuo............... 2-56
Cofano attivo....................................2-57
Precauzioni riguardanti il cofano
attivo
*......................................... 2-57
Modalità operative del cofano
attivo........................................... 2-60
*Alcuni modelli.2-1
Page 22 of 619
Precauzioni riguardanti i sedili
AT T E N Z I O N E
Verificare che tutti i componenti regolabili di ogni sedile siano bloccati in posizione:
Sedili e schienali regolabili non saldamente bloccati costituiscono un pericolo. In caso
di collisione o di brusca frenata il sedile o lo schienale potrebbe muoversi mettendo a
repentaglio l'incolumità degli occupanti. Verificare che i componenti regolabili del
sedile siano bloccati in posizione provando a far scorrere avanti e indietro il sedile e
scuotendo lo schienale.
Non permettere ad un bambino di regolare un sedile:
Permettere ad un bambino di regolare un sedile è pericoloso in quanto lo esporrebbe al
rischio di procurarsi gravi lesioni nel caso rimanesse incastrato nel sedile con le mani
o i piedi.
Non viaggiare con lo schienale sbloccato:
Ogni singolo schienale è determinante ai fini della sicurezza a bordo. Lasciare lo
schienale sbloccato è pericoloso in quanto, in caso di brusca frenata o collisione, non
impedisce che i passeggeri vengano scaraventati intorno o vengano urtati dai bagagli
rischiando di procurarsi gravi lesioni. Ogni volta che si regola lo schienale, provare a
scuoterlo per verificare che sia bloccato in posizione anche quando non vi sono altri
passeggeri a bordo.
Regolare il sedile del conducente solo a veicolo fermo:
Regolare il sedile del conducente a veicolo in marcia è pericoloso. Il conducente
potrebbe perdere il controllo del veicolo e causare un incidente.
Non modificare o sostituire i sedili:
Modificare o sostituire i sedili, come sostituire il rivestimento o allentare un qualsiasi
bullone, è pericoloso. I sedili contengono componenti degli airbag essenziali per il
sistema di ritenuta supplementare. Tali modifiche potrebbero danneggiare il sistema di
ritenuta supplementare mettendo seriamente a repentaglio l'incolumità degli
occupanti. Consultare un Riparatore Autorizzato Mazda qualora fosse necessario
rimuovere o reinstallare i sedili.
Dispositivi di sicurezza fondamentali
Sedili
2-2
Page 23 of 619
Non viaggiare con i sedili danneggiati:
Guidare con i sedili danneggiati, ad esempio con i cuscini lacerati o che presentano
danni all'uretano, è pericoloso. Una qualsiasi collisione, anche se non
sufficientemente violenta da innescare gli airbag, potrebbe danneggiare i sedili che
contengono componenti essenziali degli airbag. Se il veicolo restasse coinvolto in una
nuova collisione un qualsiasi airbag potrebbe non innescarsi mettendo a repentaglio
l'incolumità dell'occupante. Dopo una collisione far sempre ispezionare i sedili, i
pretensionatori delle cinture di sicurezza e gli airbag da un Riparatore Autorizzato
Mazda.
Non viaggiare con gli schienali inclinati:
Viaggiare con lo schienale inclinato è pericoloso in quanto non si è protetti come si
dovrebbe dalle cinture di sicurezza. In caso di brusca frenata o di collisione si potrebbe
scivolare sotto la cintura addominale e procurarsi gravi lesioni interne. Per ottenere la
massima protezione, stare appoggiati allo schienale e in posizione eretta.
Non sistemare oggetti, per esempio un cuscino, tra schienale e schiena:
Sistemare un oggetto, per esempio un cuscino, tra schienale e schiena è pericoloso in
quanto impedisce di tenere una corretta postura nella guida e non permette alla
cintura di sicurezza di svolgere appieno la sua funzione in caso di collisione,
esponendo a serio pericolo la propria incolumità e la vita stessa.
Non sistemare oggetti sotto il sedile:
L'oggetto potrebbe incastrarsi e impedire un saldo fissaggio del sedile, con il rischio di
causare un incidente.
Non impilare mai il carico al disopra degli schienali:
Impilare i bagagli o qualsiasi altro carico al disopra degli schienali è pericoloso. In
caso di brusca frenata o collisione gli oggetti potrebbero volare in aria, diventando
come dei proiettili che possono colpire e ferire i passeggeri.
Prima di mettersi in marcia, verificare che bagagli e carico siano fissati:
Viaggiare con il carico non fissato è pericoloso in quanto, in caso di brusca frenata o
di collisione, il carico potrebbe muoversi o distruggersi mettendo a repentaglio
l'incolumità degli occupanti.
Lasciare sempre il veicolo chiuso e tenere le chiavi lontane dalla portata dei bambini:
Lasciare il veicolo aperto o le chiavi alla portata dei bambini è pericoloso. I bambini
che trovano il modo di entrare nel baule attraverso il baule aperto potrebbero
accidentalmente rimanere bloccati nel baule. Specialmente in estate, a causa della
debilitazione da calore, ciò potrebbe portare al decesso o a danni cerebrali. Bloccare
sempre porte e baule.
Dispositivi di sicurezza fondamentali
Sedili
2-3
Page 24 of 619
AVVERTENZA
•Quando si aziona un sedile, avere cura di non tenere mani e dita vicine alle parti in
movimento del sedile o sul rivestimento laterale onde non mettere a rischio la propria
incolumità.
•Quando si muovono i sedili, assicurarsi che non vi sia nessun carico nell'area
circostante. Nel caso rimanesse incastrato, il carico potrebbe danneggiarsi.
•Quando si muovono i sedili avanti e indietro o si raddrizza lo schienale, accompagnare
lo schienale con la mano durante l'operazione. Se non si accompagna lo schienale, il
sedile si muoverà improvvisamente mettendo a repentaglio l'incolumità della persona.
Dispositivi di sicurezza fondamentali
Sedili
2-4

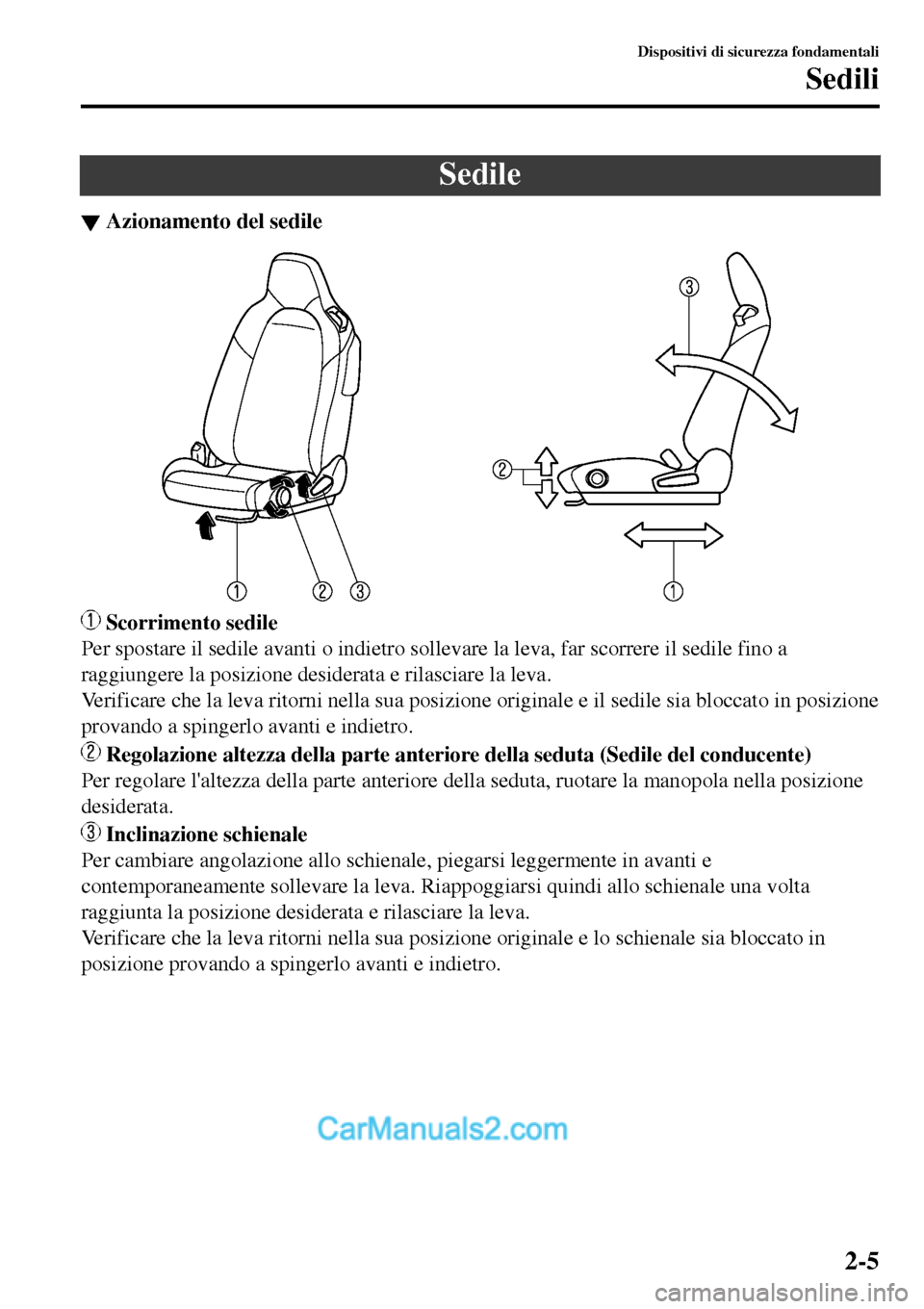

Page 25 of 619
Sedile
▼Azionamento del sedile
Scorrimento sedile
Per spostare il sedile avanti o indietro sollevare la leva, far scorrere il sedile fino a
raggiungere la posizione desiderata e rilasciare la leva.
Verificare che la leva ritorni nella sua posizione originale e il sedile sia bloccato in posizione
provando a spingerlo avanti e indietro.
Regolazione altezza della parte anteriore della seduta (Sedile del conducente)
Per regolare l'altezza della parte anteriore della seduta, ruotare la manopola nella posizione
desiderata.
Inclinazione schienale
Per cambiare angolazione allo schienale, piegarsi leggermente in avanti e
contemporaneamente sollevare la leva. Riappoggiarsi quindi allo schienale una volta
raggiunta la posizione desiderata e rilasciare la leva.
Verificare che la leva ritorni nella sua posizione originale e lo schienale sia bloccato in
posizione provando a spingerlo avanti e indietro.
Dispositivi di sicurezza fondamentali
Sedili
2-5
Page 26 of 619
▼Riscaldatore sedile*
I sedili anteriori sono riscaldati
elettricamente. L'accensione deve essere
commutata ON.
Premere l'interruttore riscaldatore sedile
mentre l'accensione è commutata su ON
per operare il riscaldatore sedile. Gli
indicatori luminosi si accendono per
indicare che il riscaldatore sedile è
operante. Ogni volta che si preme
l'interruttore riscaldatore sedile il modo
operativo cambia secondo l'ordine che
segue.
MinimoMedioAlto OFF
ATTENZIONE
Fare attenzione quando si usa il
riscaldatore del sedile:
Per le categorie di persone indicate di
seguito, il calore prodotto dal
riscaldatore del sedile può risultare
eccessivo e provocare una scottatura
da bassa temperatura.
••Neonati, bambini piccoli, anziani e
disabili
•Persone dalla pelle delicata
•Persone affette da eccessiva
stanchezza
•Persone in stato d'intossicazione
•Persone che hanno assunto
medicine che portano sonnolenza
come sonniferi o farmaci contro il
raffreddore
Non utilizzare il riscaldatore del sedile
se sul sedile sono presenti materiali ad
alta ritenzione di umidit
Page 27 of 619
NOTA
•Se l'accensione viene commutata su
OFF mentre il riscaldatore sedile è in
funzione (Alta, Media o Bassa) e
quindi viene nuovamente commutata
su ON, il riscaldatore sedile verrà
automaticamente regolato sulla
temperatura impostata prima che
venisse tolta l'accensione.
•Utilizzare il riscaldatore del sedile a
motore acceso. Lasciare a lungo
acceso il riscaldatore sedile a motore
spento può causare lo scaricamento
della batteria.
•La temperatura erogata dal
riscaldatore del sedile non è
regolabile aldilà dei parametri Alta,
Media e Bassa essendo controllata da
un termostato.
Dispositivi di sicurezza fondamentali
Sedili
2-7
Page 28 of 619
Poggiatesta
▼Poggiatesta non regolabili
Il veicolo è equipaggiato con poggiatesta non regolabili sugli schienali del conducente e del
passeggero. I poggiatesta non regolabili consistono in una copertura in gommapiuma rifinita
posta al disopra della struttura superiore degli schienali e hanno la funzione di proteggere gli
occupanti del veicolo da eventuali lesioni al collo. Regolare gli schienali in posizione eretta
di marcia in modo che il poggiatesta risulti il più possibile vicino alla nuca.
AT T E N Z I O N E
Assicurarsi che gli schienali siano regolati correttamente in posizione eretta di marcia
prima di mettersi alla guida del veicolo:
Viaggiare con gli schienali non regolati correttamente è pericoloso. Senza un supporto
dietro la testa, il collo viene esposto a gravi rischi in caso di collisione.
Dispositivi di sicurezza fondamentali
Sedili
2-8
Page 29 of 619
Precauzioni per l'uso delle cinture di sicurezza
Le cinture di sicurezza riducono il rischio di ferite o comunque ne limitano la gravità in caso
di incidenti e brusche frenate. Mazda raccomanda sia al conducente che ai passeggeri di
allacciare sempre le cinture di sicurezza.
Tutti i sedili sono dotati di cinture di sicurezza a 3 punti. Tali cinture sono dotate di
arrotolatori a bloccaggio inerziale che le mantengono retratte quando non sono in uso. Il
dispositivo a bloccaggio inerziale fa in modo che le cinture non stringano, lasciando così
una comoda libertà di movimento ai passeggeri, se non al momento della collisione.
ATTENZIONE
Indossare sempre la cintura di sicurezza e verificare che tutti gli occupanti facciano
altrettanto:
Non indossare la cintura di sicurezza è estremamente pericoloso. In caso di collisione,
gli occupanti che non indossano le cinture di sicurezza potrebbero essere sbattuti
contro persone o cose presenti nell'abitacolo o essere scaraventati fuori dal veicolo.
Potrebbero subire gravi ferite o perdere la vita. Nella stessa situazione gli occupanti
che indossano le cinture di sicurezza saranno molto più salvaguardati.
Non indossare cinture di sicurezza attorcigliate:
Le cinture di sicurezza attorcigliate non sono sicure. In caso di collisione, l'impatto
verrà assorbito solo in parte dalla cintura. Di conseguenza la forza esercitata sulla
struttura vertebrale, risultando maggiore, potrebbe provocare gravi lesioni o la morte.
Pertanto, se la cintura di sicurezza è attorcigliata, raddrizzarla in modo da poterne
sfruttare l'intera lunghezza.
Non usare mai una sola cintura di sicurezza per più persone:
Utilizzare la stessa cintura di sicurezza per più persone è pericoloso. Una cintura usata
in questo modo non è in grado di fornire adeguata protezione, per cui gli utilizzatori
potrebbero venire schiacciati l'uno contro l'altro rischiando di rimanere gravemente
feriti o perdere la vita. Non usare mai una sola cintura per più persone e prima di
mettersi in marcia verificare sempre che tutti gli occupanti abbiano indossato
correttamente le rispettive cinture.
Non usare un veicolo con una cintura di sicurezza danneggiata:
Usare una cintura di sicurezza danneggiata è pericoloso. Un incidente può
danneggiare il nastro di ogni cintura di sicurezza in uso. Una cintura di sicurezza
danneggiata non garantisce adeguata protezione in caso di collisione. Prima di
riutilizzare i sistemi cinture di sicurezza in uso al momento dell'incidente, farli
controllare da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
2-9
Page 30 of 619
Sostituire immediatamente le cinture di sicurezza in caso il pretensionatore o il
limitatore di carico si siano innescati:
Dopo ogni collisione, far sempre ispezionare immediatamente i pretensionatori delle
cinture di sicurezza e gli airbag da un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda. Analogamente agli airbag, i
pretensionatori delle cinture di sicurezza e i limitatori di carico che si sono innescati a
causa di una collisione non sono più utilizzabili e devono sempre essere sostituiti. Se i
pretensionatori delle cinture di sicurezza e limitatori di carico non vengono sostituiti, il
rischio di rimanere feriti in caso di collisione sarà maggiore.
Posizionamento bandoliera cintura di sicurezza:
Un errato posizionamento della bandoliera della cintura di sicurezza costituisce un
pericolo. Assicurarsi sempre che la bandoliera della cintura di sicurezza attraversi la
spalla vicino al collo e non passi mai sotto al braccio, sul collo o sulla parte superiore
del braccio.
Posizionamento tratto addominale cintura di sicurezza:
Indossare il tratto addominale della cintura di sicurezza troppo in alto è pericoloso. In
caso di collisione la forza d'urto verrebbe concentrata direttamente nella zona
addominale causando gravi lesioni. Indossare il tratto addominale della cintura di
sicurezza in modo che risulti aderente ai fianchi e il più in basso possibile.
Istruzioni per l'uso delle cinture di sicurezza:
Le cinture di sicurezza sono concepite per proteggere la struttura del tronco e devono
essere indossate facendole passare, a seconda del tipo, in basso sui fianchi oppure su
fianchi, torace e spalle; evitare di far passare il tratto addominale della cintura attorno
all'addome.
Le cinture di sicurezza devono essere il più aderenti possibile, compatibilmente con il
comfort, per poter svolgere in modo efficace la funzione di protezione per cui sono
state concepite. Una cintura lasca perde gran parte della sua efficacia protettiva.
Evitare con cura di contaminare il nastro della cintura con lucidanti, oli e prodotti
chimici, soprattutto con l'acido della batteria. Per la pulizia usare semplicemente
acqua e sapone neutro. La cintura va sostituita se il nastro è sfilacciato, macchiato o
danneggiato.
È assolutamente necessario sostituire l'intero gruppo di una cintura di sicurezza che
era in uso durante una collisione di una certa entità, anche se non sembra
danneggiata.
Le cinture non devono essere indossate con i nastri attorcigliati.
Ogni gruppo cintura deve servire per un solo occupante; indossare una cintura
tenendo in braccio un bambino è estremamente pericoloso.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
2-10
