▼Ganci di traino
1. Rimuovere l'occhiello di traino e la
chiave a menaruola dal vano bagagli
(pagina 7-6).
2. Avvolgere un panno morbido attorno
ad un cacciavite a lama o attrezzo
similare in modo da non danneggiare
la vernice del paraurti e aprire il tappo
posto sul paraurti anteriore o
posteriore.
Anteriore

Posteriore

AVVERTENZA
Non usare eccessiva forza per evitare di
danneggiare il tappo o di graffiare la
vernice del paraurti.
NOTA
Rimuovere completamente il tappo e
riporlo in modo da non perderlo.
3. Installare saldamente l'occhiello di
traino usando la chiave a menaruola o
un attrezzo equivalente.
Rivolgersi ad un Riparatore
Autorizzato Mazda.
Anteriore

Chiave a menaruola
Occhiello di traino
Posteriore

Chiave a menaruola
Occhiello di traino
In caso di guasto
Traino di emergenza
7-31

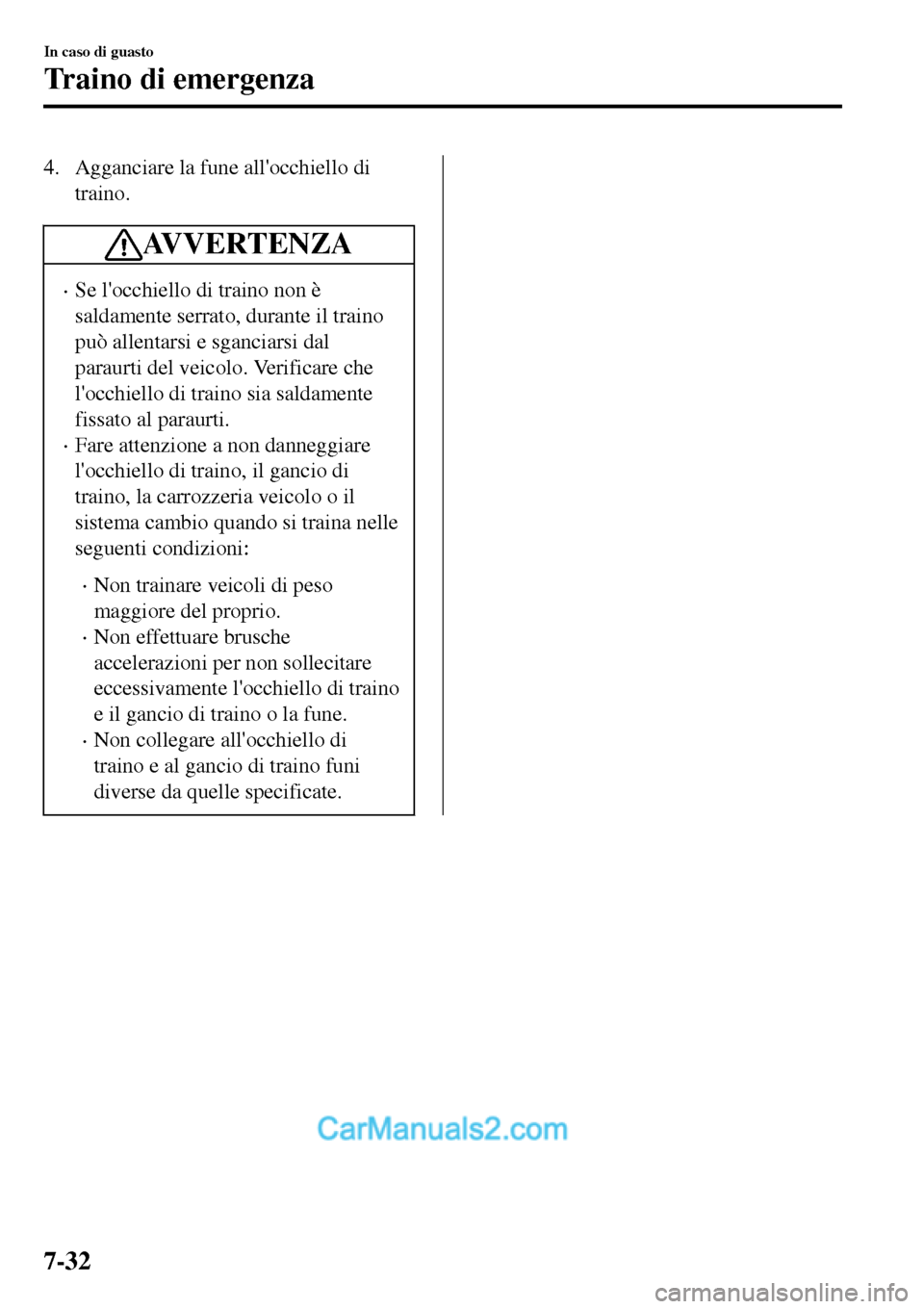

4. Agganciare la fune all'occhiello di
traino.
AVVERTENZA
•Se l'occhiello di traino non è
saldamente serrato, durante il traino
può allentarsi e sganciarsi dal
paraurti del veicolo. Verificare che
l'occhiello di traino sia saldamente
fissato al paraurti.
•Fare attenzione a non danneggiare
l'occhiello di traino, il gancio di
traino, la carrozzeria veicolo o il
sistema cambio quando si traina nelle
seguenti condizioni:
•Non trainare veicoli di peso
maggiore del proprio.
•Non effettuare brusche
accelerazioni per non sollecitare
eccessivamente l'occhiello di traino
e il gancio di traino o la fune.
•Non collegare all'occhiello di
traino e al gancio di traino funi
diverse da quelle specificate.
In caso di guasto
Traino di emergenza
7-32

Se una spia luminosa si accende o lampeggia
Se una spia luminosa si accende/lampeggia, adottare l'azione appropriata per ciascuna
segnalazione luminosa. Se la segnalazione luminosa si spegne non ci sono problemi, tuttavia
se la segnalazione luminosa non si spegne oppure si accende/lampeggia nuovamente,
consultare un Riparatore Autorizzato Mazda.
(Veicoli con audio di tipo B/tipo C)
Il contenuto della segnalazione può essere verificato sul display centrale.
1. Se la spia luminosa si accende, selezionare l'icona
sullo schermo iniziale per
visualizzare lo schermo Applicazioni.
2. Selezionare "Monitoraggio stato veicolo".
3. Selezionare "Guida alle segnalazioni" per visualizzare le segnalazioni correnti.
4. Selezionare la segnalazione applicabile per vederne i dettagli.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-33

▼Fermare immediatamente il veicolo in un luogo sicuro
Se si accende una delle spie luminose indicate di seguito, il sistema potrebbe essere
malfunzionante. Fermare immediatamente il veicolo in un luogo sicuro e contattare un
Riparatore Autorizzato Mazda.
Segnalazione Spia
(Rossa)
Spia luminosa siste-
ma frenanteLa spia ha le seguenti funzioni:
Spia freno di stazionamento/Ispezione spia luminosa
La segnalazione luminosa si accende quando il freno di stazionamento è inserito e l'accensione è
commutata su START o ON. Si spegne quando il freno di stazionamento è completamente rilasciato.
Spia livello fluido freni basso
Se la spia luminosa freno resta accesa nonostante il freno di stazionamento sia rilasciato, significa che
il livello del fluido freni è basso o che potrebbe esserci un problema nel sistema frenante. Parcheggia-
re immediatamente il veicolo in un luogo sicuro e contattare un tecnico specializzato, noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
ATTENZIONE
Non viaggiare con la spia luminosa del sistema frenante accesa. Contattare un riparatore spe-cializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, per far con-trollare i freni il prima possibile:Viaggiare con la spia luminosa del sistema frenante accesa è pericoloso. Significa che i freni
non funzionano o potrebbero smettere di funzionare da un momento all'altro. Se la spia resta
accesa e si è verificato che il freno di stazionamento è completamente rilasciato, far controllare
il sistema frenante immediatamente.
AVVERTENZA
In aggiunta, la capacità di frenata potrebbe risultare ridotta rendendo necessario premere il pedale
freno con più forza rispetto al solito per arrestare il veicolo.
Spia sistema di di-
stribuzione elettroni-
ca forza frenante (si-
stema EBD)Se la centralina del sistema di distribuzione elettronica della forza frenante stabilisce che alcuni com-
ponenti stanno funzionando in modo anomalo, può comandare l'accensione contemporanea della spia
luminosa del sistema frenante e della spia luminosa ABS. Il problema risiede probabilmente nel siste-
ma di distribuzione elettronica della forza frenante.ATTENZIONE
Non viaggiare con la spia luminosa ABS e la spia luminosa sistema frenante entrambe accese.Far trainare il veicolo presso un riparatore specializzato, noi raccomandiamo di rivolgersi adun Riparatore Autorizzato Mazda, per far controllare i freni il prima possibile:Viaggiare con la spia luminosa ABS e la spia luminosa sistema frenante entrambe accese è
pericoloso.
Quando entrambe le spie sono accese, in caso di frenata di emergenza le ruote posteriori po-
trebbero bloccarsi più rapidamente di quanto non avviene normalmente.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-34

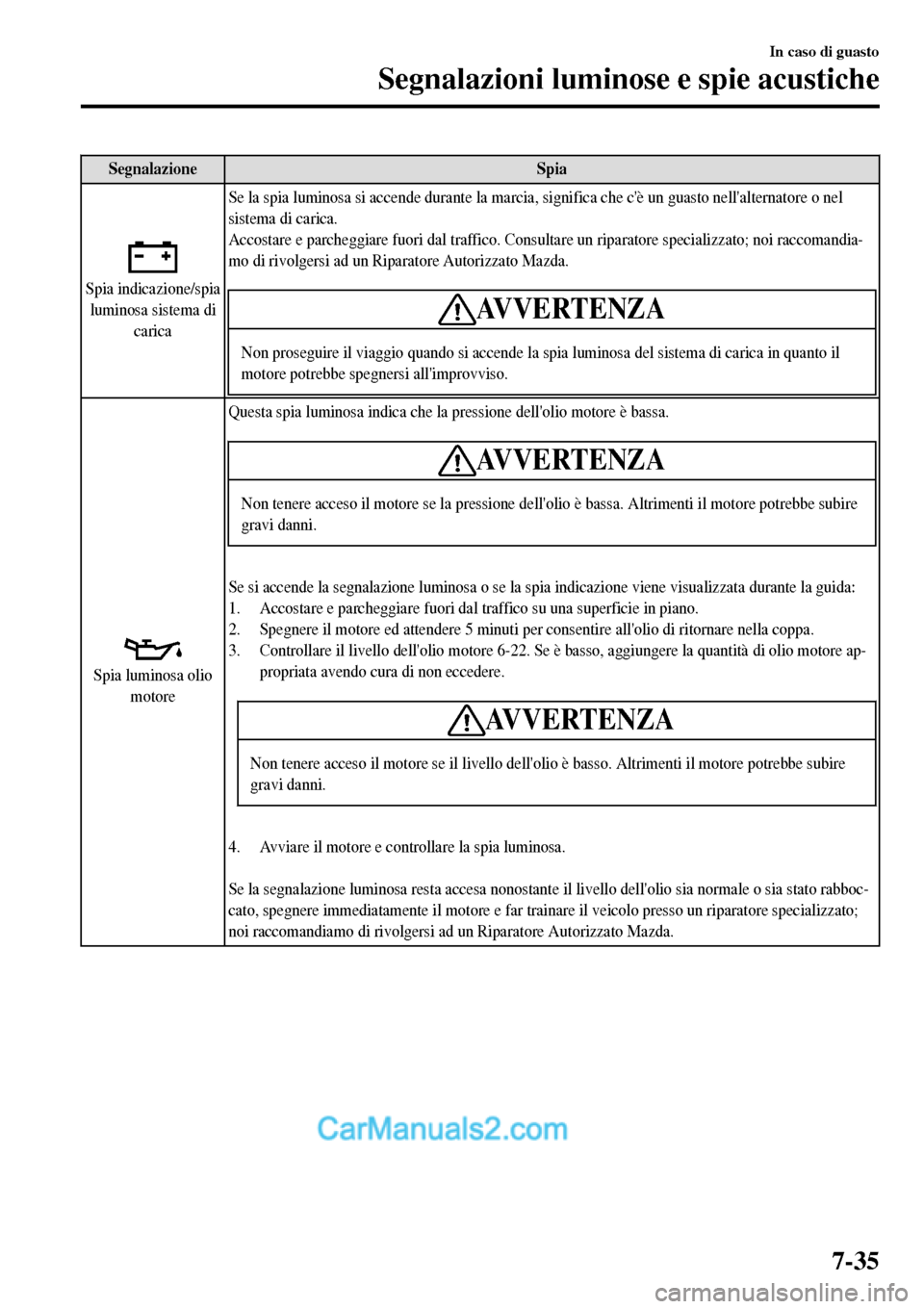

Segnalazione Spia
Spia indicazione/spia
luminosa sistema di
caricaSe la spia luminosa si accende durante la marcia, significa che c'è un guasto nell'alternatore o nel
sistema di carica.
Accostare e parcheggiare fuori dal traffico. Consultare un riparatore specializzato; noi raccomandia-
mo di rivolgersi ad un Riparatore Autorizzato Mazda.
AVVERTENZA
Non proseguire il viaggio quando si accende la spia luminosa del sistema di carica in quanto il
motore potrebbe spegnersi all'improvviso.
Spia luminosa olio
motoreQuesta spia luminosa indica che la pressione dell'olio motore è bassa.
AVVERTENZA
Non tenere acceso il motore se la pressione dell'olio è bassa. Altrimenti il motore potrebbe subire
gravi danni.
Se si accende la segnalazione luminosa o se la spia indicazione viene visualizzata durante la guida:
1. Accostare e parcheggiare fuori dal traffico su una superficie in piano.
2. Spegnere il motore ed attendere 5 minuti per consentire all'olio di ritornare nella coppa.
3. Controllare il livello dell'olio motore 6-22. Se è basso, aggiungere la quantità di olio motore ap-
propriata avendo cura di non eccedere.
AVVERTENZA
Non tenere acceso il motore se il livello dell'olio è basso. Altrimenti il motore potrebbe subire
gravi danni.
4. Avviare il motore e controllare la spia luminosa.

Se la segnalazione luminosa resta accesa nonostante il livello dell'olio sia normale o sia stato rabboc-
cato, spegnere immediatamente il motore e far trainare il veicolo presso un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-35

Segnalazione Spia
(Rossa)
Spia indicazione/spia
luminosa temperatu-
ra refrigerante moto-
re altaLa spia lampeggia quando la temperatura del refrigerante motore è estremamente elevata e resta acce-
sa se la temperatura aumenta ulteriormente.
Comportamento da seguire
Spia lampeggiante
Limitare la velocità, in modo da ridurre il carico del motore, e raggiungere il primo posto ove è possi-
bile fermare il veicolo in sicurezza, quindi attendere che il motore si raffreddi.
Spia illuminata
Ciò indica un rischio di surriscaldamento. Parcheggiare immediatamente il veicolo in un luogo sicuro
e arrestare il motore.
Vedi Surriscaldamento 7-26.
AVVERTENZA
Non viaggiare con la spia luminosa temperatura refrigerante motore alta accesa. Si potrebbe dan-
neggiare il motore.
Indicatore luminoso
di servosterzo mal-
funzionanteLa segnalazione luminosa si accende se si verifica un malfunzionamento nel servosterzo elettrico.
Se la segnalazione luminosa si accende, fermare il veicolo in un luogo sicuro e non azionare il volan-
te. Se dopo qualche tempo la segnalazione luminosa si spegne, non ci sono problemi. Se la segnala-
zione luminosa resta accesa in continuazione, contattare un riparatore specializzato, noi raccomandia-
mo di rivolgersi ad un Riparatore Autorizzato Mazda.
NOTA
•Se l'indicatore luminoso si accende, il servosterzo non funzionerà regolarmente. Se si verifica
questa situazione, il volante rimane operativo anche se risulta più duro da sterzare o potrebbe
vibrare quando si sterza.
•Girare ripetutamente il volante a sinistra e destra mentre il veicolo è fermo o si muove molto
lentamente farà sì che il sistema servosterzo entri in modalità di protezione, facendo risultare la
sterzata più dura, ma questo non è un sintomo di malfunzionamento. Se ciò accade, parcheggia-
re il veicolo in una posizione sicura e attendere qualche minuto che il sistema torni alla normali-
tà.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-36

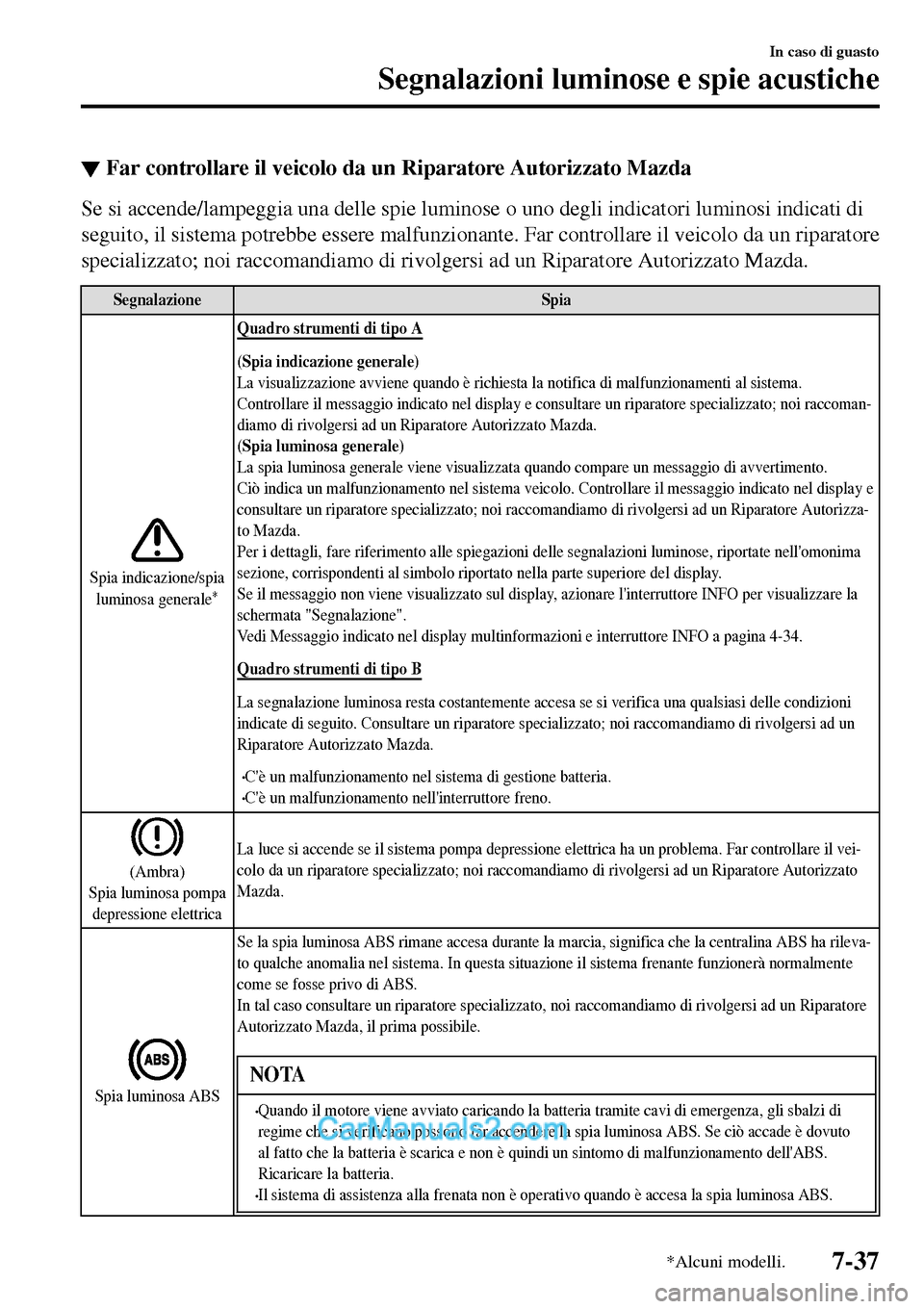

▼Far controllare il veicolo da un Riparatore Autorizzato Mazda
Se si accende/lampeggia una delle spie luminose o uno degli indicatori luminosi indicati di
seguito, il sistema potrebbe essere malfunzionante. Far controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Segnalazione Spia
Spia indicazione/spia
luminosa generale*
Quadro strumenti di tipo A
(Spia indicazione generale)
La visualizzazione avviene quando è richiesta la notifica di malfunzionamenti al sistema.
Controllare il messaggio indicato nel display e consultare un riparatore specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
(Spia luminosa generale)
La spia luminosa generale viene visualizzata quando compare un messaggio di avvertimento.
Ciò indica un malfunzionamento nel sistema veicolo. Controllare il messaggio indicato nel display e
consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizza-
to Mazda.
Per i dettagli, fare riferimento alle spiegazioni delle segnalazioni luminose, riportate nell'omonima
sezione, corrispondenti al simbolo riportato nella parte superiore del display.
Se il messaggio non viene visualizzato sul display, azionare l'interruttore INFO per visualizzare la
schermata "Segnalazione".
Vedi Messaggio indicato nel display multinformazioni e interruttore INFO a pagina 4-34.
Quadro strumenti di tipo B
La segnalazione luminosa resta costantemente accesa se si verifica una qualsiasi delle condizioni
indicate di seguito. Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•C'è un malfunzionamento nel sistema di gestione batteria.•C'è un malfunzionamento nell'interruttore freno.
(Ambra)
Spia luminosa pompa
depressione elettricaLa luce si accende se il sistema pompa depressione elettrica ha un problema. Far controllare il vei-
colo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
Spia luminosa ABSSe la spia luminosa ABS rimane accesa durante la marcia, significa che la centralina ABS ha rileva-
to qualche anomalia nel sistema. In questa situazione il sistema frenante funzionerà normalmente
come se fosse privo di ABS.
In tal caso consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda, il prima possibile.NOTA
•Quando il motore viene avviato caricando la batteria tramite cavi di emergenza, gli sbalzi di
regime che si verificano possono far accendere la spia luminosa ABS. Se ciò accade è dovuto
al fatto che la batteria è scarica e non è quindi un sintomo di malfunzionamento dell'ABS.
Ricaricare la batteria.
•Il sistema di assistenza alla frenata non è operativo quando è accesa la spia luminosa ABS.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-37

Segnalazione Spia
Segnalazione lumino-
sa gestione motoreSe questa segnalazione luminosa si accende durante la marcia, significa che il veicolo ha un proble-
ma. È importante annotare in quali condizioni operative si è accesa la segnalazione luminosa e con-
sultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
La segnalazione luminosa di gestione motore si può accendere nei seguenti casi:•L'impianto elettrico del motore ha un problema.•Il sistema di controllo delle emissioni ha un problema.•Il livello del carburante nel serbatoio è molto basso o quasi a zero.•Il tappo del serbatoio carburante è assente o non è serrato saldamente.
Se la spia gestione motore resta accesa, o lampeggia continuamente, moderare la velocità e consul-
tare il prima possibile un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
(Ambra)
Spia luminosa i-stop*
Quando la segnalazione luminosa è accesa
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un problema. Far
controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ripara-
tore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•La segnalazione luminosa continua a rimanere accesa anche se si preme l'interruttore i-stop OFF
mentre il motore è in funzione.
Quando la segnalazione luminosa lampeggia
La segnalazione luminosa lampeggia in continuazione se si verifica un malfunzionamento nel siste-
ma. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
(Ambra)
Indicazione/spia lumi-
nosa i-ELOOP
*
La spia indicazione/spia luminosa si accende se si verifica un malfunzionamento nel sistema
i-ELOOP. Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
Indicazione/Spia lumi-
nosa cambio automati-
co
*
L'indicazione/segnalazione luminosa si accende quando il cambio è malfunzionante.
AVVERTENZA
Se si accende la spia indicazione/spia luminosa del cambio automatico, significa che il cambio
ha un problema di natura elettrica. Continuando ad usare la vostra Mazda in queste condizioni si
rischia di danneggiare il cambio. Consultare al più presto possibile un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
(Accensione)
Indicatore luminoso
TCS/DSCSe la segnalazione luminosa resta accesa, significa che TCS, DSC o sistema di assistenza alla frena-
ta sono malfunzionanti per cui non funzionano correttamente. Portare il veicolo da un riparatore spe-
cializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-38*Alcuni modelli.

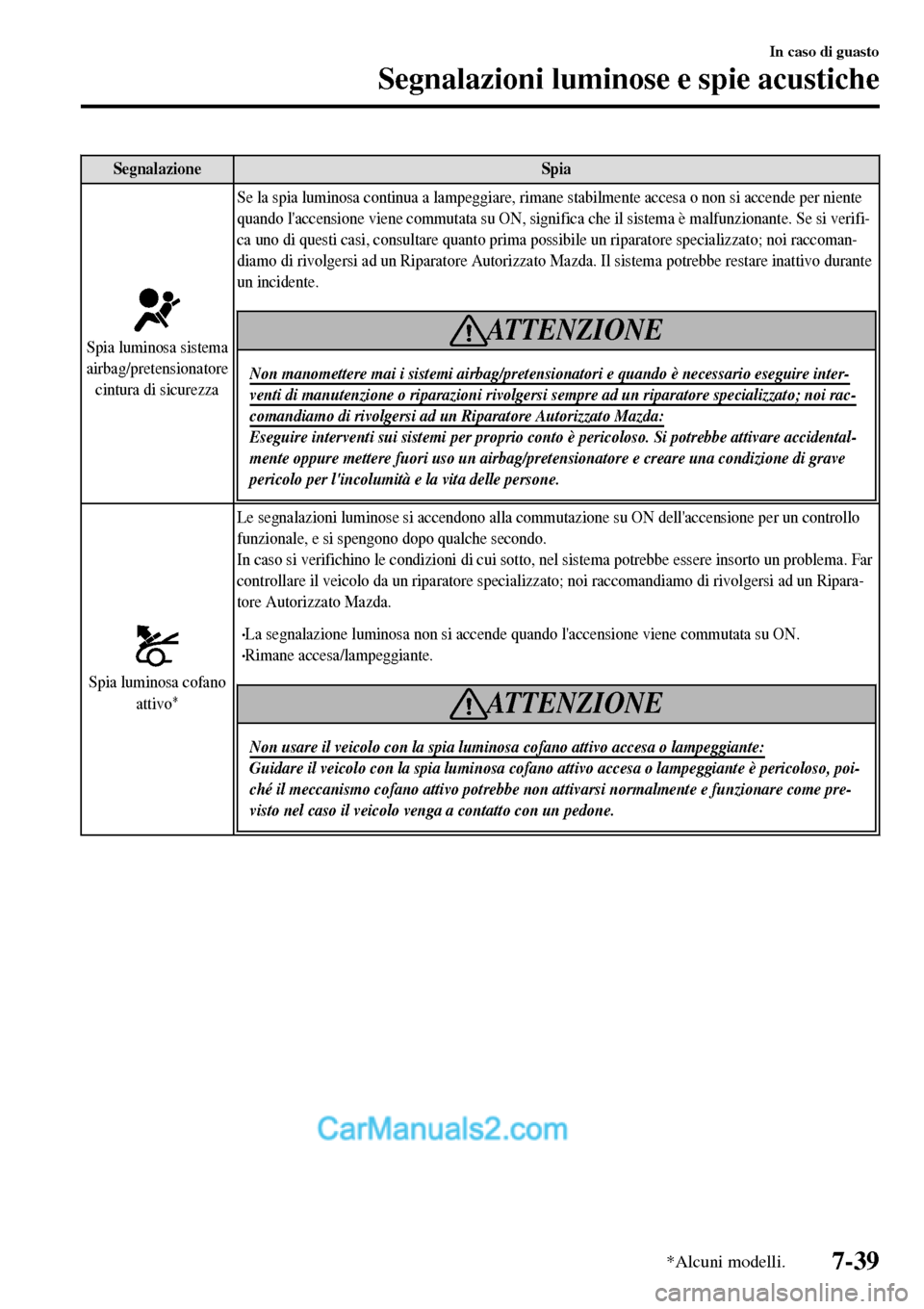

Segnalazione Spia
Spia luminosa sistema
airbag/pretensionatore
cintura di sicurezzaSe la spia luminosa continua a lampeggiare, rimane stabilmente accesa o non si accende per niente
quando l'accensione viene commutata su ON, significa che il sistema è malfunzionante. Se si verifi-
ca uno di questi casi, consultare quanto prima possibile un riparatore specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda. Il sistema potrebbe restare inattivo durante
un incidente.ATTENZIONE
Non manomettere mai i sistemi airbag/pretensionatori e quando è necessario eseguire inter-venti di manutenzione o riparazioni rivolgersi sempre ad un riparatore specializzato; noi rac-comandiamo di rivolgersi ad un Riparatore Autorizzato Mazda:Eseguire interventi sui sistemi per proprio conto è pericoloso. Si potrebbe attivare accidental-
mente oppure mettere fuori uso un airbag/pretensionatore e creare una condizione di grave
pericolo per l'incolumità e la vita delle persone.
Spia luminosa cofano
attivo*
Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo
funzionale, e si spengono dopo qualche secondo.
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un problema. Far
controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ripara-
tore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•Rimane accesa/lampeggiante.
ATTENZIONE
Non usare il veicolo con la spia luminosa cofano attivo accesa o lampeggiante:Guidare il veicolo con la spia luminosa cofano attivo accesa o lampeggiante è pericoloso, poi-
ché il meccanismo cofano attivo potrebbe non attivarsi normalmente e funzionare come pre-
visto nel caso il veicolo venga a contatto con un pedone.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-39

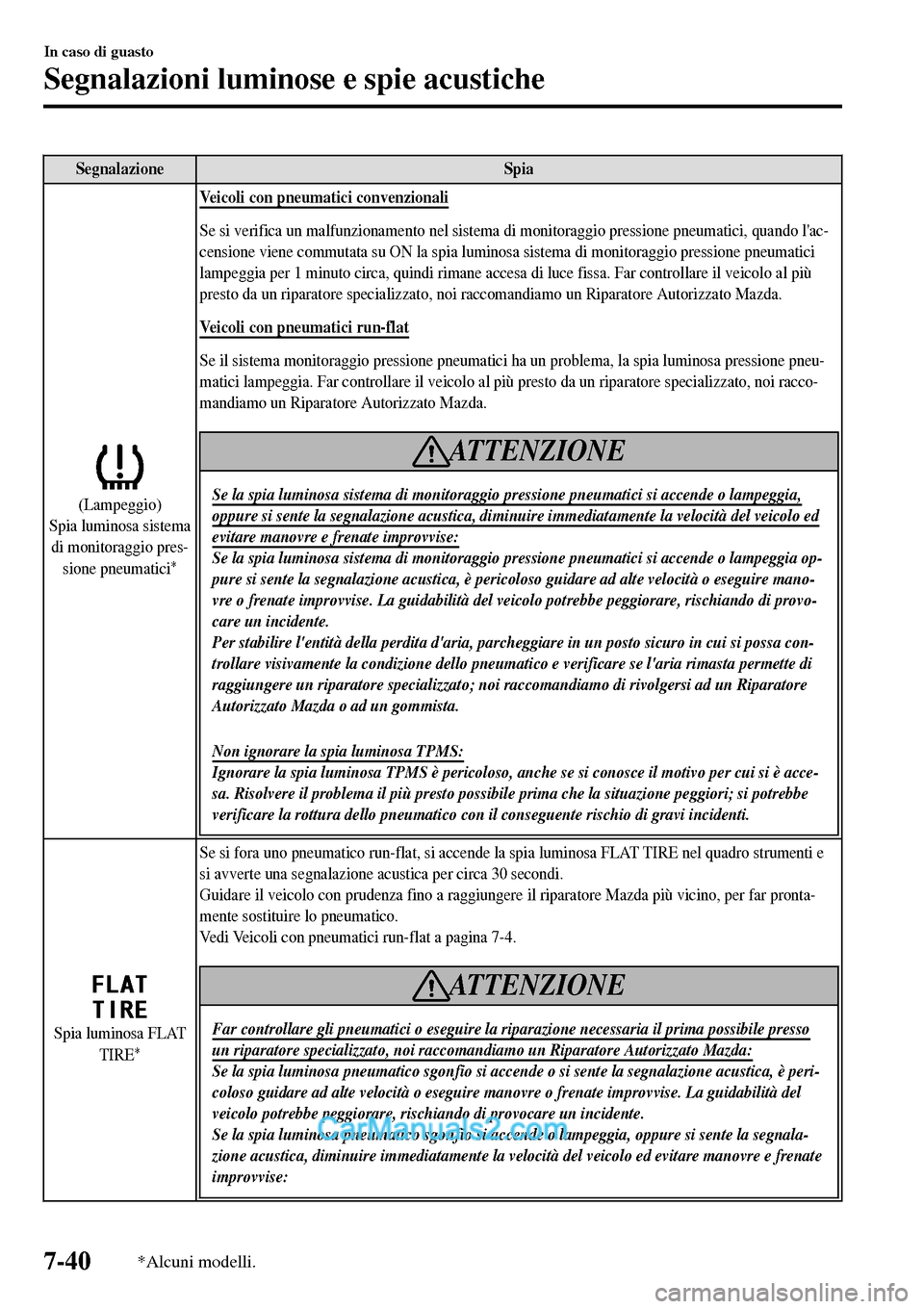

Segnalazione Spia
(Lampeggio)
Spia luminosa sistema
di monitoraggio pres-
sione pneumatici
*
Veicoli con pneumatici convenzionali
Se si verifica un malfunzionamento nel sistema di monitoraggio pressione pneumatici, quando l'ac-
censione viene commutata su ON la spia luminosa sistema di monitoraggio pressione pneumatici
lampeggia per 1 minuto circa, quindi rimane accesa di luce fissa. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore Autorizzato Mazda.
Veicoli con pneumatici run-flat
Se il sistema monitoraggio pressione pneumatici ha un problema, la spia luminosa pressione pneu-
matici lampeggia. Far controllare il veicolo al più presto da un riparatore specializzato, noi racco-
mandiamo un Riparatore Autorizzato Mazda.
ATTENZIONE
Se la spia luminosa sistema di monitoraggio pressione pneumatici si accende o lampeggia,oppure si sente la segnalazione acustica, diminuire immediatamente la velocità del veicolo edevitare manovre e frenate improvvise:Se la spia luminosa sistema di monitoraggio pressione pneumatici si accende o lampeggia op-
pure si sente la segnalazione acustica, è pericoloso guidare ad alte velocità o eseguire mano-
vre o frenate improvvise. La guidabilità del veicolo potrebbe peggiorare, rischiando di provo-
care un incidente.
Per stabilire l'entità della perdita d'aria, parcheggiare in un posto sicuro in cui si possa con-
trollare visivamente la condizione dello pneumatico e verificare se l'aria rimasta permette di
raggiungere un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda o ad un gommista.
Non ignorare la spia luminosa TPMS:
Ignorare la spia luminosa TPMS è pericoloso, anche se si conosce il motivo per cui si è acce-
sa. Risolvere il problema il più presto possibile prima che la situazione peggiori; si potrebbe
verificare la rottura dello pneumatico con il conseguente rischio di gravi incidenti.
Spia luminosa FLAT
TIRE*
Se si fora uno pneumatico run-flat, si accende la spia luminosa FLAT TIRE nel quadro strumenti e
si avverte una segnalazione acustica per circa 30 secondi.
Guidare il veicolo con prudenza fino a raggiungere il riparatore Mazda più vicino, per far pronta-
mente sostituire lo pneumatico.
Vedi Veicoli con pneumatici run-flat a pagina 7-4.
ATTENZIONE
Far controllare gli pneumatici o eseguire la riparazione necessaria il prima possibile pressoun riparatore specializzato, noi raccomandiamo un Riparatore Autorizzato Mazda:Se la spia luminosa pneumatico sgonfio si accende o si sente la segnalazione acustica, è peri-
coloso guidare ad alte velocità o eseguire manovre o frenate improvvise. La guidabilità del
veicolo potrebbe peggiorare, rischiando di provocare un incidente.
Se la spia luminosa pneumatico sgonfio si accende o lampeggia, oppure si sente la segnala-
zione acustica, diminuire immediatamente la velocità del veicolo ed evitare manovre e frenate
improvvise:
In caso di guasto
Segnalazioni luminose e spie acustiche
7-40*Alcuni modelli.
