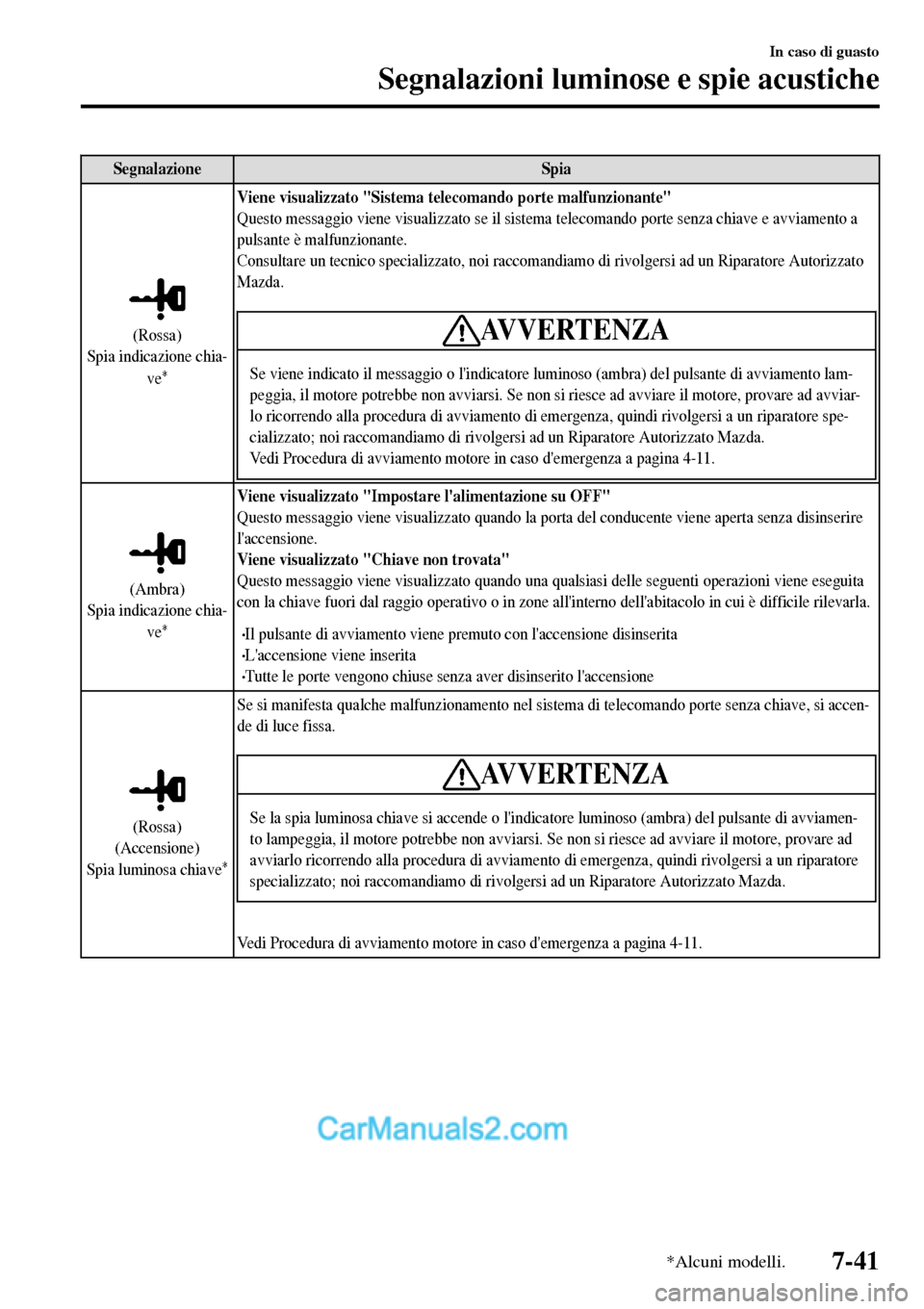

Segnalazione Spia
(Rossa)
Spia indicazione chia-
ve
*
Viene visualizzato "Sistema telecomando porte malfunzionante"
Questo messaggio viene visualizzato se il sistema telecomando porte senza chiave e avviamento a
pulsante è malfunzionante.
Consultare un tecnico specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
AVVERTENZA
Se viene indicato il messaggio o l'indicatore luminoso (ambra) del pulsante di avviamento lam-
peggia, il motore potrebbe non avviarsi. Se non si riesce ad avviare il motore, provare ad avviar-
lo ricorrendo alla procedura di avviamento di emergenza, quindi rivolgersi a un riparatore spe-
cializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Vedi Procedura di avviamento motore in caso d'emergenza a pagina 4-11.
(Ambra)
Spia indicazione chia-
ve
*
Viene visualizzato "Impostare l'alimentazione su OFF"
Questo messaggio viene visualizzato quando la porta del conducente viene aperta senza disinserire
l'accensione.
Viene visualizzato "Chiave non trovata"
Questo messaggio viene visualizzato quando una qualsiasi delle seguenti operazioni viene eseguita
con la chiave fuori dal raggio operativo o in zone all'interno dell'abitacolo in cui è difficile rilevarla.
•Il pulsante di avviamento viene premuto con l'accensione disinserita•L'accensione viene inserita•Tutte le porte vengono chiuse senza aver disinserito l'accensione
(Rossa)
(Accensione)
Spia luminosa chiave
*
Se si manifesta qualche malfunzionamento nel sistema di telecomando porte senza chiave, si accen-
de di luce fissa.
AVVERTENZA
Se la spia luminosa chiave si accende o l'indicatore luminoso (ambra) del pulsante di avviamen-
to lampeggia, il motore potrebbe non avviarsi. Se non si riesce ad avviare il motore, provare ad
avviarlo ricorrendo alla procedura di avviamento di emergenza, quindi rivolgersi a un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Vedi Procedura di avviamento motore in caso d'emergenza a pagina 4-11.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-41

Segnalazione Spia
(Accensione)
Spia indicazione/spia
luminosa sistema di
segnalazione cambio
corsia (LDWS)
*
•La spia indicazione/spia luminosa rimane accesa se si verifica un problema nel sistema. Far con-
trollare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
•L'LDWS non opera quando la spia indicazione/spia luminosa si accende.
AVVERTENZA
•In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un proble-
ma. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Quando la spia indicazione/spia luminosa si accende mentre si guida il veicolo.
Quando il sistema viene annullato automaticamente, la spia indicazione/spia luminosa si ac-
cende. Normalmente, il sistema viene ripristinato automaticamente e la spia indicazione/spia
luminosa si spegne; tuttavia, se la spia indicazione/spia luminosa rimane accesa, potrebbe es-
serci un problema nel sistema.
•La spia indicazione/spia luminosa non si accende quando l'accensione è commutata su ON.•Usare sempre pneumatici di dimensioni appropriate e della stessa marca, dello stesso tipo e con
lo stesso disegno del battistrada per tutte e quattro le ruote. Inoltre, non utilizzare sullo stesso
veicolo pneumatici con sensibile differenza di usura del battistrada. Se si usano pneumatici
inappropriati come indicato sopra, l'LDWS potrebbe non operare normalmente.
•Quando si usa un ruotino di scorta d'emergenza, il sistema potrebbe non operare normalmente.
NOTA
Se l'area del parabrezza di fronte alla telecamera controllo abbaglianti (FSC) è appannata o
ostruita, la segnalazione luminosa si accende temporaneamente. Se la segnalazione luminosa ri-
mane accesa, potrebbe esserci un problema nel sistema.
(Ambra)
Spia indicazione/spia
luminosa sistema con-
trollo abbaglianti
(Spia indicazione/spia
luminosa sistema
HBC)
*
La spia indicazione/spia luminosa rimane accesa se si verifica un problema nel sistema. Far control-
lare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Au-
torizzato Mazda.
NOTA
Se l'area del parabrezza di fronte alla telecamera controllo abbaglianti (FSC) è appannata o
ostruita, la spia indicazione/spia luminosa si accende temporaneamente. Se la spia indicazione/
spia luminosa si accende, potrebbe esserci un problema al sistema.
Spia indicazione mo-
nitoraggio punto cieco
(Spia indicazione
BSM)
*
Il messaggio viene visualizzato quando si verifica un malfunzionamento nel sistema. Far controllare
il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autoriz-
zato Mazda.
NOTA
Se si percorrono strade poco trafficate per cui i veicoli che i sensori radar devono rilevare sono
rari, il sistema potrebbe andare in pausa. Tuttavia tutto ciò è normale.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-42*Alcuni modelli.

Segnalazione Spia
Indicatore luminoso
monitoraggio punto
cieco OFF (indicatore
luminoso BSM OFF)
*
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un problema.
Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ri-
paratore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•La segnalazione luminosa rimane accesa anche quando il sistema monitoraggio punto cieco (siste-
ma BSM) è operativo.
•La segnalazione luminosa si accende durante la guida.
NOTA
Se si percorrono strade poco trafficate per cui i veicoli che i sensori radar devono rilevare sono
rari, il sistema potrebbe andare in pausa [l'indicatore luminoso monitoraggio punto cieco OFF
(indicatore luminoso BSM OFF) nel quadro strumenti si accende]. Tuttavia tutto ciò è normale.
Spia indicazione tetto
rigido a scomparsa*
Il messaggio viene visualizzato quando si verifica un malfunzionamento nel sistema. Far controllare
il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autoriz-
zato Mazda.
Spia luminosa fari a
LEDQuesta segnalazione luminosa si accende se si verifica un malfunzionamento nei fari a LED. Far
controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ripara-
tore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-43

▼Azione da intraprendere
Intraprendere l'azione appropriata e verificare che la spia luminosa si spenga.
Segnalazione Spia Azione da intraprendere
Spia luminosa
cintura di si-
curezzaLa spia luminosa della cintura di sicurezza si accende
se il sedile del conducente o del passeggero è occupa-
to e la rispettiva cintura di sicurezza non è allacciata
quando l'accensione viene commutata su ON.
Se la cintura di sicurezza del conducente o del pas-
seggero è slacciata (solo se il sedile del passeggero è
occupato) e il veicolo procede a una velocità superio-
re ai 20 km/h, la spia luminosa lampeggia. Dopo un
breve lasso di tempo, la spia luminosa smette di lam-
peggiare e rimane accesa. Se una cintura di sicurezza
rimane slacciata, la spia luminosa riprende a lampeg-
giare per un determinato lasso di tempo.
NOTA
•Se la cintura di sicurezza del conducente o del
passeggero non viene allacciata una volta che la
spia luminosa si è accesa e la velocità del veico-
lo supera i 20 km/h, la spia luminosa ritorna a
lampeggiare.
•(Con sistema di classificazione occupante se-
dile passeggero)
Per consentire il corretto funzionamento del
sensore classificazione occupante sedile passeg-
gero, non mettere cuscini aggiuntivi sul sedile
del passeggero. Il cuscino aggiunto potrebbe in-
terferire nel corretto funzionamento del sensore.
•(Senza sistema di classificazione occupante
sedile passeggero)
•Appoggiare oggetti pesanti sul sedile del pas-
seggero può causare, se il peso dell'oggetto è
sufficiente, l'attivazione della funzione spia
cintura di sicurezza slacciata.
•Per consentire il corretto funzionamento del
sensore destinato a rilevare il peso sul sedile
del passeggero, non mettere cuscini aggiuntivi
sul sedile. Il cuscino aggiunto potrebbe interfe-
rire nel corretto funzionamento del sensore.
•Se il sedile del passeggero è occupato da un
bambino piccolo, la spia luminosa potrebbe non
operare.
Allacciare le cinture di sicurezza.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-44

Segnalazione Spia Azione da intraprendere
Spia indica-
zione/spia lu-
minosa di por-
ta socchiusa/
cofano baule
socchiusoLa segnalazione luminosa si accende se una qualche
porta/il cofano baule non è saldamente chiusa/chiuso.Chiudere saldamente la porta/il cofano baule.
Spia luminosa
riserva carbu-
ranteLa segnalazione luminosa si accende quando il car-
burante residuo corrisponde a circa 9,0 L.NOTA
La tempistica di accensione della segnalazione
luminosa può variare in quanto in carburante al-
l'interno del serbatoio si muove a seconda delle
condizioni di guida e della postura del veicolo.Aggiungere carburante.
Spia luminosa
120 km/h*
La spia luminosa 120 km/h si accende quando la ve-
locità del veicolo supera i 120 km/h.Ridurre la velocità del veicolo.
Spia indica-
zione/spia lu-
minosa basso
livello fluido
lavavetri
*
Questa spia luminosa segnala che la quantità di flui-
do lavavetri rimasta nel serbatoio è scarsa.Aggiungere fluido lavavetri (pagina 6-25).
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-45

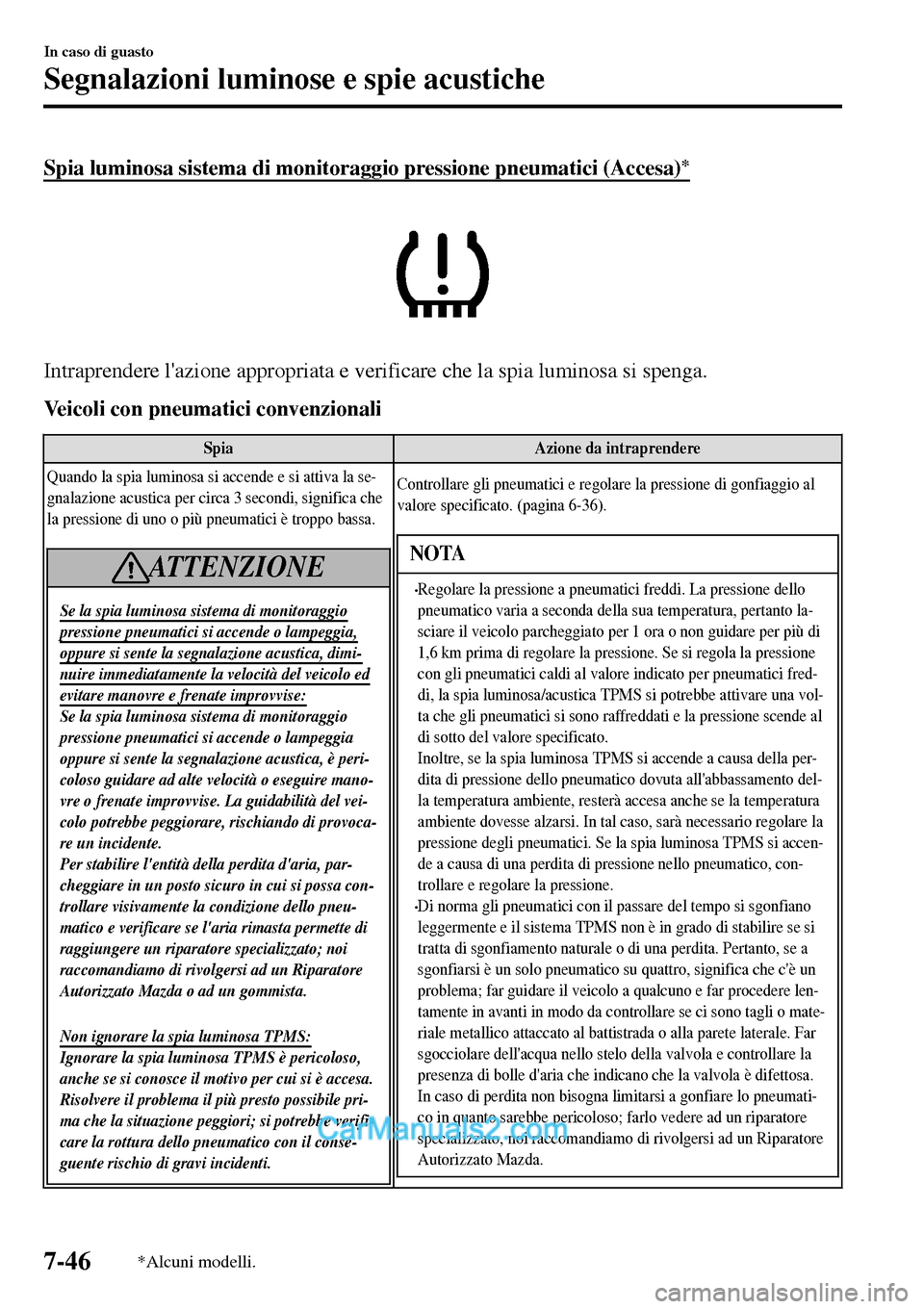

Spia luminosa sistema di monitoraggio pressione pneumatici (Accesa)*
Intraprendere l'azione appropriata e verificare che la spia luminosa si spenga.
Veicoli con pneumatici convenzionali
Spia Azione da intraprendere
Quando la spia luminosa si accende e si attiva la se-
gnalazione acustica per circa 3 secondi, significa che
la pressione di uno o più pneumatici è troppo bassa.
ATTENZIONE
Se la spia luminosa sistema di monitoraggiopressione pneumatici si accende o lampeggia,oppure si sente la segnalazione acustica, dimi-nuire immediatamente la velocità del veicolo edevitare manovre e frenate improvvise:Se la spia luminosa sistema di monitoraggio
pressione pneumatici si accende o lampeggia
oppure si sente la segnalazione acustica, è peri-
coloso guidare ad alte velocità o eseguire mano-
vre o frenate improvvise. La guidabilità del vei-
colo potrebbe peggiorare, rischiando di provoca-
re un incidente.
Per stabilire l'entità della perdita d'aria, par-
cheggiare in un posto sicuro in cui si possa con-
trollare visivamente la condizione dello pneu-
matico e verificare se l'aria rimasta permette di
raggiungere un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda o ad un gommista.
Non ignorare la spia luminosa TPMS:
Ignorare la spia luminosa TPMS è pericoloso,
anche se si conosce il motivo per cui si è accesa.
Risolvere il problema il più presto possibile pri-
ma che la situazione peggiori; si potrebbe verifi-
care la rottura dello pneumatico con il conse-
guente rischio di gravi incidenti.
Controllare gli pneumatici e regolare la pressione di gonfiaggio al
valore specificato. (pagina 6-36).
NOTA
•Regolare la pressione a pneumatici freddi. La pressione dello
pneumatico varia a seconda della sua temperatura, pertanto la-
sciare il veicolo parcheggiato per 1 ora o non guidare per più di
1,6 km prima di regolare la pressione. Se si regola la pressione
con gli pneumatici caldi al valore indicato per pneumatici fred-
di, la spia luminosa/acustica TPMS si potrebbe attivare una vol-
ta che gli pneumatici si sono raffreddati e la pressione scende al
di sotto del valore specificato.
Inoltre, se la spia luminosa TPMS si accende a causa della per-
dita di pressione dello pneumatico dovuta all'abbassamento del-
la temperatura ambiente, resterà accesa anche se la temperatura
ambiente dovesse alzarsi. In tal caso, sarà necessario regolare la
pressione degli pneumatici. Se la spia luminosa TPMS si accen-
de a causa di una perdita di pressione nello pneumatico, con-
trollare e regolare la pressione.
•Di norma gli pneumatici con il passare del tempo si sgonfiano
leggermente e il sistema TPMS non è in grado di stabilire se si
tratta di sgonfiamento naturale o di una perdita. Pertanto, se a
sgonfiarsi è un solo pneumatico su quattro, significa che c'è un
problema; far guidare il veicolo a qualcuno e far procedere len-
tamente in avanti in modo da controllare se ci sono tagli o mate-
riale metallico attaccato al battistrada o alla parete laterale. Far
sgocciolare dell'acqua nello stelo della valvola e controllare la
presenza di bolle d'aria che indicano che la valvola è difettosa.
In caso di perdita non bisogna limitarsi a gonfiare lo pneumati-
co in quanto sarebbe pericoloso; farlo vedere ad un riparatore
specializzato, noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-46*Alcuni modelli.

Veicoli con pneumatici run-flat
Spia Azione da intraprendere
Quando la spia luminosa si accende e si attiva
la segnalazione acustica, significa che la pres-
sione di uno o più pneumatici è troppo bassa.
ATTENZIONE
Se la spia luminosa sistema di monito-raggio pressione pneumatici si accende olampeggia, oppure si sente la segnalazio-ne acustica, diminuire immediatamentela velocità del veicolo ed evitare manovree frenate improvvise:Se la spia luminosa sistema di monito-
raggio pressione pneumatici si accende o
lampeggia oppure si sente la segnalazio-
ne acustica, è pericoloso guidare ad alte
velocità o eseguire manovre o frenate im-
provvise. La guidabilità del veicolo po-
trebbe peggiorare, rischiando di provoca-
re un incidente.
Per stabilire l'entità della perdita d'aria,
parcheggiare in un posto sicuro in cui si
possa controllare visivamente la condi-
zione dello pneumatico e verificare se l'a-
ria rimasta permette di raggiungere un
riparatore specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Au-
torizzato Mazda o ad un gommista.
Non ignorare la spia luminosa TPMS:
Ignorare la spia luminosa TPMS è peri-
coloso, anche se si conosce il motivo per
cui si è accesa. Risolvere il problema il
più presto possibile prima che la situazio-
ne peggiori; si potrebbe verificare la rot-
tura dello pneumatico con il conseguente
rischio di gravi incidenti.
Controllare gli pneumatici e regolare la pressione di gonfiaggio al valore
specificato. (pagina 6-36).
AVVERTENZA
Quando si sostituiscono pneumatici o cerchi o entrambi, far eseguire il
lavoro da un Riparatore Autorizzato Mazda altrimenti i sensori di pres-
sione pneumatici potrebbero danneggiarsi.
NOTA
•Regolare la pressione a pneumatici freddi. La pressione dello pneuma-
tico varia a seconda della sua temperatura, pertanto lasciare il veicolo
parcheggiato per 1 ora o non guidare per più di 1,6 km prima di regola-
re la pressione. Se si regola la pressione con gli pneumatici caldi al va-
lore indicato per pneumatici freddi, la spia luminosa/acustica TPMS si
potrebbe attivare una volta che gli pneumatici si sono raffreddati e la
pressione scende al di sotto del valore specificato.
Inoltre, se la spia luminosa TPMS si accende a causa della perdita di
pressione dello pneumatico dovuta all'abbassamento della temperatura
ambiente, si potrebbe spegnere nel caso la temperatura ambiente do-
vesse alzarsi. In tal caso, sarà necessario regolare la pressione degli
pneumatici. Se la spia luminosa TPMS si accende a causa di una perdi-
ta di pressione nello pneumatico, controllare e regolare la pressione.
•Una volta regolata la pressione degli pneumatici, la spia luminosa
TPMS potrebbe impiegare un po' di tempo prima di spegnersi. Se la
spia luminosa TPMS rimane accesa, guidare il veicolo ad una velocità
di almeno 25 km/h per 10 minuti, quindi verificarne lo spegnimento.
•Di norma gli pneumatici con il passare del tempo si sgonfiano legger-
mente e il sistema TPMS non è in grado di stabilire se si tratta di sgon-
fiamento naturale o di una perdita. Pertanto, se a sgonfiarsi è un solo
pneumatico su quattro, significa che c'è un problema; far guidare il
veicolo a qualcuno e far procedere lentamente in avanti in modo da
controllare se ci sono tagli o materiale metallico attaccato al battistrada
o alla parete laterale. Far sgocciolare dell'acqua nello stelo della valvo-
la e controllare la presenza di bolle d'aria che indicano che la valvola è
difettosa. In caso di perdita non bisogna limitarsi a gonfiare lo pneu-
matico in quanto sarebbe pericoloso; farlo vedere ad un riparatore spe-
cializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autoriz-
zato Mazda che ha l'equipaggiamento necessario per riparare gli pneu-
matici e il sistema TPMS.
Se la spia luminosa si accende di nuovo nonostante la pressione degli
pneumatici sia stata regolata, significa che potrebbe esserci una foratura.
Vedi Veicoli con pneumatici run-flat a pagina 7-4.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-47

Indicazione chiave (Bianca)/Spia luminosa chiave (Rossa)*
Intraprendere l'azione appropriata e verificare che la spia luminosa si spenga.
Segnalazione Causa Azione da intraprendere
(Bianco)
Indicazione chiave*
La batteria della Smart Key è esaurita.Sostituire la batteria della chiave (pagina
6-33).
(Rossa)
(Lampeggio)
Spia luminosa chiave
*
(Rossa)
(Lampeggio)
Spia luminosa chiave
*
La Smart Key si trova fuori dal suo raggio d'a-
zione.
Portare la Smart Key entro il suo raggio d'azio-
ne (pagina 3-8).
La Smart Key si trova in un'area dell'abitacolo
dove ci sono difficoltà a rilevarne la presenza.
Nel raggio d'azione della Smart Key è presente
un'altra chiave simile di un'altra marca.Togliere la chiave di un'altra marca simile alla
Smart Key dal raggio d'azione di quest'ultima.
La Smart Key è stata portata fuori dall'abitacolo
e tutte le porte sono state chiuse senza prima
commutare l'accensione OFF.Portare la Smart Key all'interno dell'abitacolo.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-48*Alcuni modelli.

Messaggio indicato nel display multinformazioni*
In caso di notifica da parte del veicolo, viene visualizzato un messaggi nel display
multinformazioni. Controllare l'informazione e intraprendere l'azione necessaria.

(Esempio visualizzazione)
Premere il pedale
freno per avviare
il motore
Se nel contempo la spia luminosa si accende/lampeggia o viene indicato un simbolo nel
display, controllare l'informazione riguardante la spia luminosa o il simbolo. (pagina 4-43)
Display Descrizione Azione da intraprendere
Leva cambio su "P"Indicato quando il pulsante di avviamen-
to viene premuto mentre la leva del
cambio non è in posizione P.Portare la leva del cambio in posizione
P.
Motore in stallo
Indicato quando una cintura di sicurezza
è slacciata e la porta del conducente vie-
ne aperta mentre la funzione i-stop è
operativa.Premere nuovamente il pulsante di av-
viamento per avviare il motore. Per i
veicoli con cambio automatico, mettere
la leva del cambio in posizione P prima
di avviare il motore.
Premere il pedale freno
per avviare il motoreIndicato quando il pulsante di avviamen-
to viene premuto senza premere il peda-
le del freno.Premere il pedale del freno, quindi pre-
mere il pulsante di avviamento.
Premere il pedale frizione
per avviare il motoreIndicato quando il pulsante di avviamen-
to viene premuto senza premere il peda-
le della frizione.Premere il pedale della frizione, quindi
premere il pulsante di avviamento.
Sterzo bloccatoIndicato quando il volante è bloccato. Rilasciare il bloccasterzo.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-49

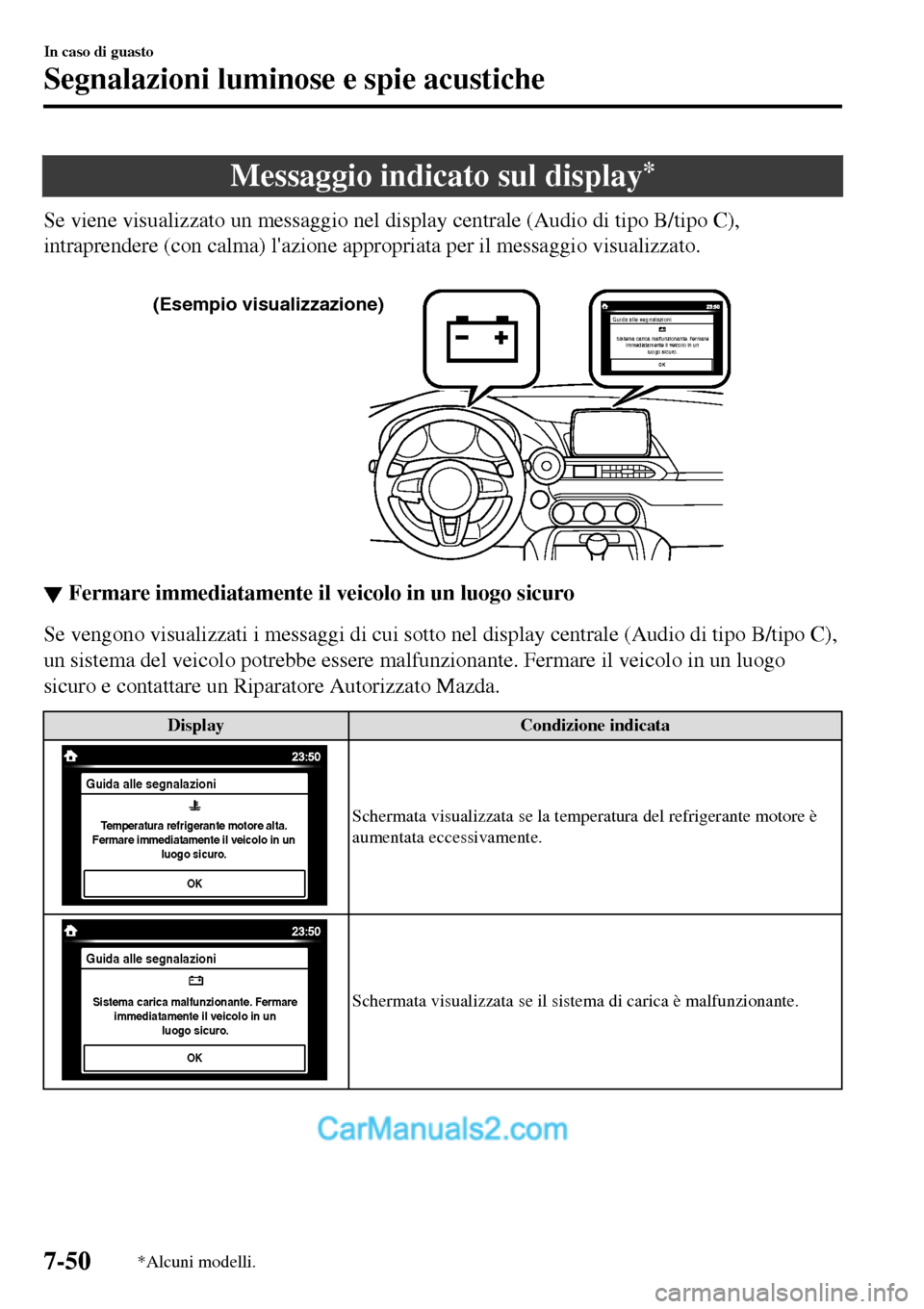

Messaggio indicato sul display*
Se viene visualizzato un messaggio nel display centrale (Audio di tipo B/tipo C),
intraprendere (con calma) l'azione appropriata per il messaggio visualizzato.

Sistema carica malfunzionante. Fermare
immediatamente il veicolo in un
luogo sicuro.
OK
Guida alle segnalazioni(Esempio visualizzazione)
▼▼Fermare immediatamente il veicolo in un luogo sicuro
Se vengono visualizzati i messaggi di cui sotto nel display centrale (Audio di tipo B/tipo C),
un sistema del veicolo potrebbe essere malfunzionante. Fermare il veicolo in un luogo
sicuro e contattare un Riparatore Autorizzato Mazda.
Display Condizione indicata
OK
Guida alle segnalazioni
Temperatura refrigerante motore alta.
Fermare immediatamente il veicolo in un
luogo sicuro.Schermata visualizzata se la temperatura del refrigerante motore è
aumentata eccessivamente.
Guida alle segnalazioni
Sistema carica malfunzionante. Fermare
immediatamente il veicolo in un
luogo sicuro.
OK
Schermata visualizzata se il sistema di carica è malfunzionante.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-50*Alcuni modelli.
