MAZDA MODEL MX-5 RF 2017 Ägarmanual (in Swedish)

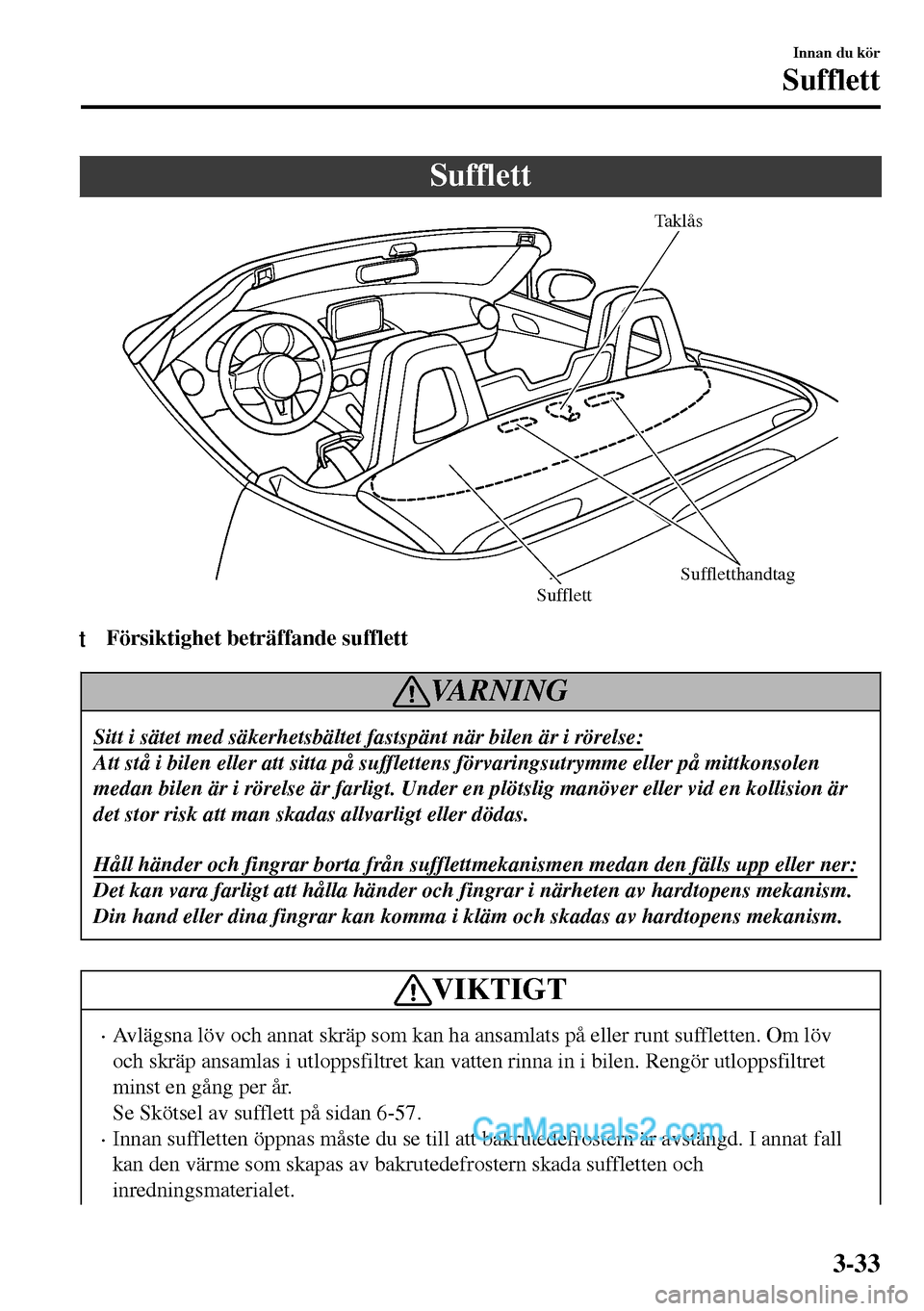

Sufflett
Taklås
Suffletthandtag
Sufflett
ttFörsiktighet beträffande sufflett
VARNING
Sitt i sätet med säkerhetsbältet fastspänt när bilen är i rörelse:
Att stå i bilen eller att sitta på sufflettens förvaringsutrymme eller på mittkonsolen
medan bilen är i rörelse är farligt. Under en plötslig manöver eller vid en kollision är
det stor risk att man skadas allvarligt eller dödas.
Håll händer och fingrar borta från sufflettmekanismen medan den fälls upp eller ner:
Det kan vara farligt att hålla händer och fingrar i närheten av hardtopens mekanism.
Din hand eller dina fingrar kan komma i kläm och skadas av hardtopens mekanism.
VIKTIGT
•Avlägsna löv och annat skräp som kan ha ansamlats på eller runt suffletten. Om löv
och skräp ansamlas i utloppsfiltret kan vatten rinna in i bilen. Rengör utloppsfiltret
minst en gång per år.
Se Skötsel av sufflett på sidan 6-57.
•Innan suffletten öppnas måste du se till att bakrutedefrostern är avstängd. I annat fall
kan den värme som skapas av bakrutedefrostern skada suffletten och
inredningsmaterialet.
Innan du kör
Sufflett
3-33

•Innan suffletten fälls upp eller ner bör bilen stå still på en lämplig och plan mark.
•Kontrollera att ingenting hindrar rörelsen vid upp- eller nerfällning av suffletten.
Till och med små föremål kan ge upphov till en störning och påföljande skada.
•Tvätta inte bilen i en automatisk tvätthall eftersom det kan skada suffletten.
•Undvik att fälla ner eller upp suffletten vid temperaturer under 5 °C eftersom det kan
skada materialet i suffletten.
•Fäll inte ner suffletten om den är blöt. Om suffletten fälls ner medan den är blöt och får
torka nerfälld, kommer den att försämras och mögla.
•Det kan även ge upphov till att vatten droppar ner i sittbrunnen om den fälls ner medan
den är blöt.
•Undvik att fälla ner eller upp suffletten om det blåser mycket eftersom vinden kan
skada suffletten eller ge upphov till en oväntad skada.
OBS
•Elfönsterhissarna går ner automatiskt i samband med att suffletten fälls upp eller ner.
Detta är en funktion för att förbättra hanteringen och innebär inte att det är ett problem.
Om batteriet har kopplats loss vid service på bilen eller av annan anledning, öppnar
inte elfönsterhissen fönstret helt automatiskt. Om elfönsterhissen inte går ner måste
den automatiska mekanismen för öppning/stängning av fönstren nollställas.
Se Manövrering av elfönsterhissar på sidan 3-30.
•Vindavvisaren reducerar draget bakifrån vid körning med suffletten nerfälld.
Se Vindavvisare på sidan 5-121.
•Se till att inga lösa föremål i bilen kan blåsas bort medan suffletten fälls ner.
•Undvik att ha lösa föremål i bilen om du kör med suffletten nerfälld.
•Se till att fälla upp suffletten och låsa bilen om du lämnar bilen så att inga tjuvar eller
vandaler lockas, men även för att säkerställa att sittbrunnen är torr om det skulle börja
regna.
•Suffletten är tillverkad av högkvalitativt material och om den inte sköts ordentligt kan
materialet hårdna, blir missfärgat, eller få en ojämn glans.
Innan du kör
Sufflett
3-34

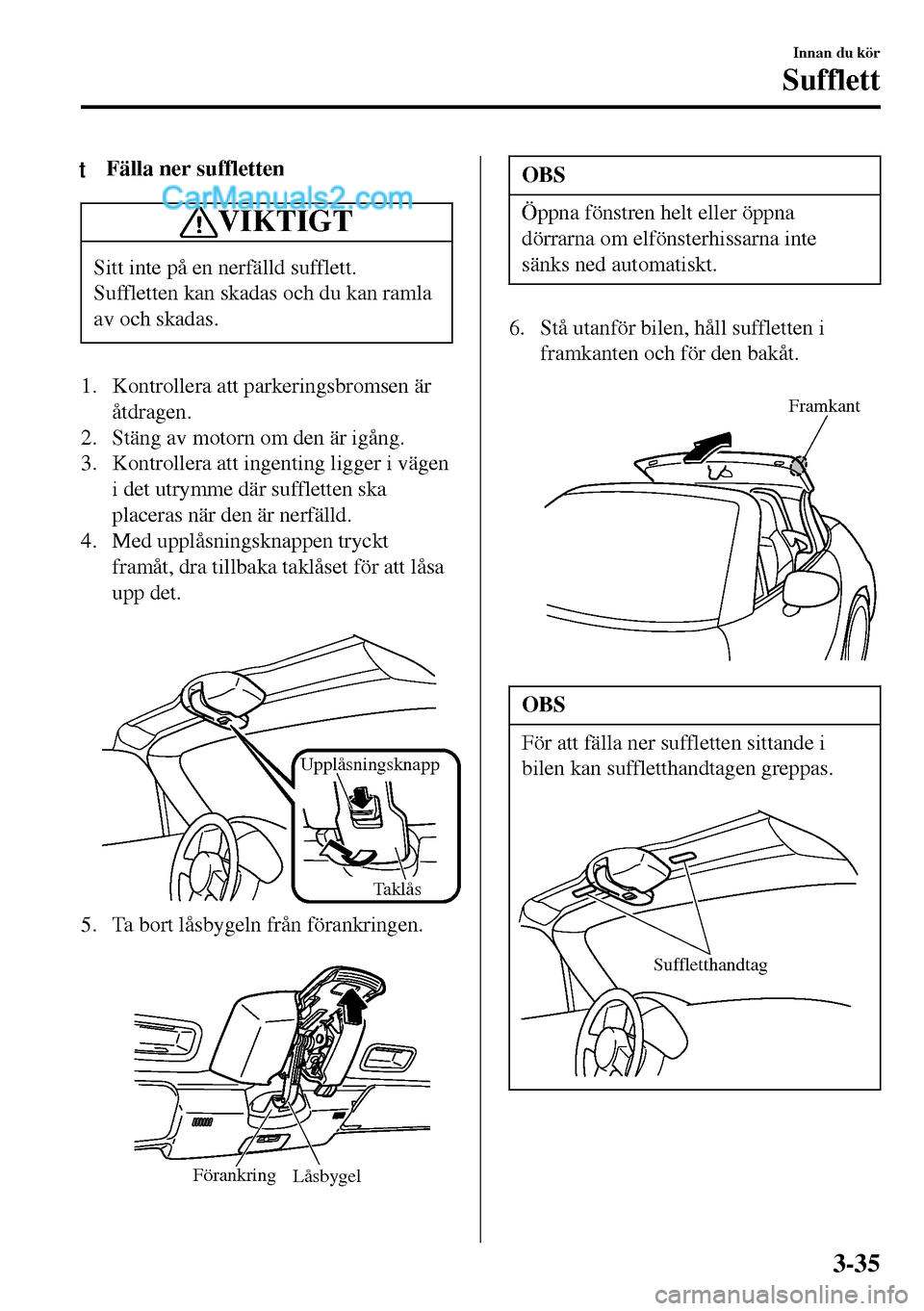

tFälla ner suffletten
VIKTIGT
Sitt inte på en nerfälld sufflett.
Suffletten kan skadas och du kan ramla
av och skadas.
1. Kontrollera att parkeringsbromsen är
Ã¥tdragen.
2. Stäng av motorn om den är igång.
3. Kontrollera att ingenting ligger i vägen
i det utrymme där suffletten ska
placeras när den är nerfälld.
4. Med upplåsningsknappen tryckt
framåt, dra tillbaka taklåset för att låsa
upp det.

Taklås Upplåsningsknapp
5. Ta bort låsbygeln från förankringen.

Förankring
LÃ¥sbygel
OBS
Öppna fönstren helt eller öppna
dörrarna om elfönsterhissarna inte
sänks ned automatiskt.
6. Stå utanför bilen, håll suffletten i
framkanten och för den bakåt.

Framkant
OBS
För att fälla ner suffletten sittande i
bilen kan suffletthandtagen greppas.

Suffletthandtag
Innan du kör
Sufflett
3-35

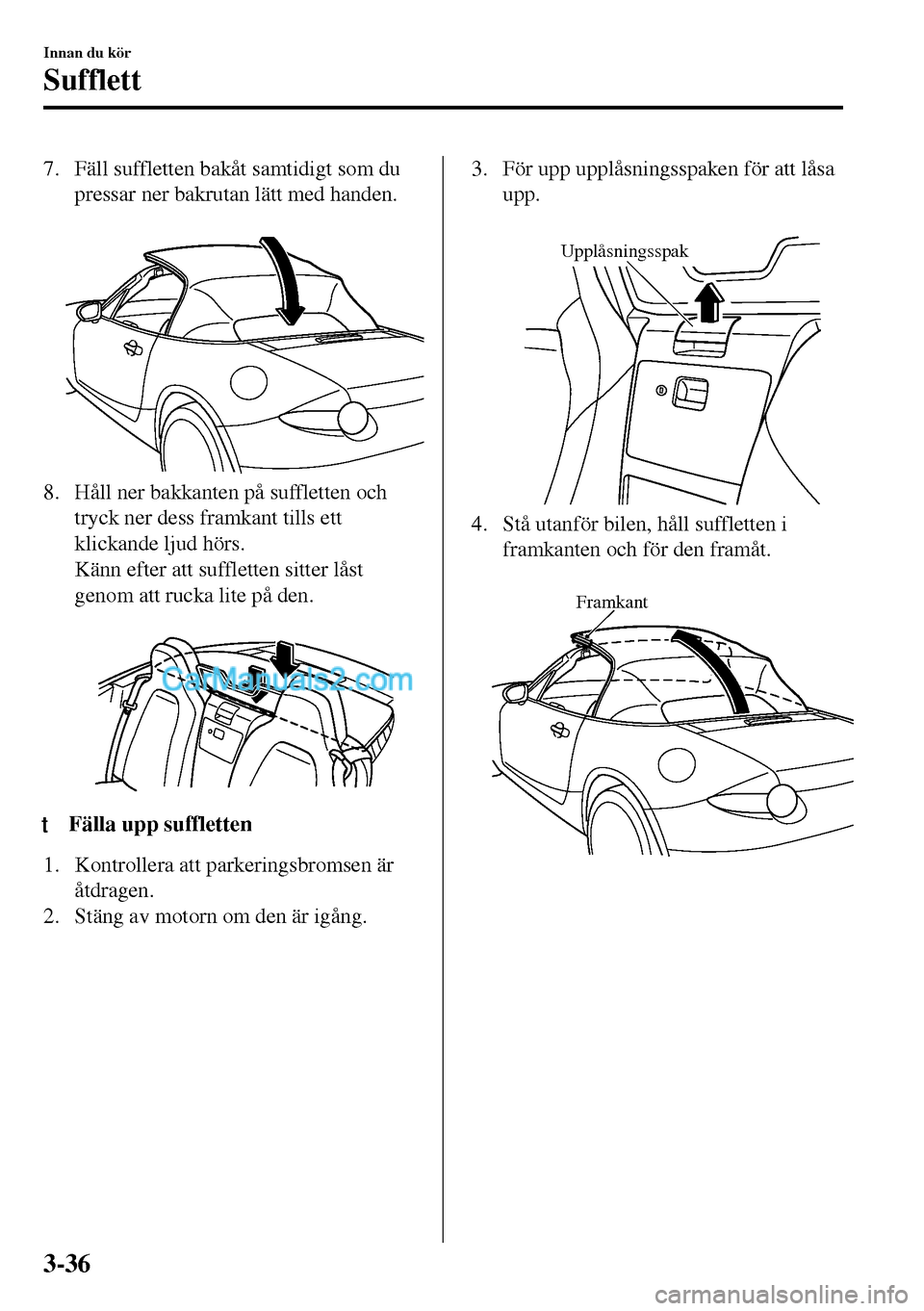

7. Fäll suffletten bakåt samtidigt som du
pressar ner bakrutan lätt med handen.

8. Håll ner bakkanten på suffletten och
tryck ner dess framkant tills ett
klickande ljud hörs.
Känn efter att suffletten sitter låst
genom att rucka lite på den.

ttFälla upp suffletten
1. Kontrollera att parkeringsbromsen är
Ã¥tdragen.
2. Stäng av motorn om den är igång.
3. För upp upplåsningsspaken för att låsa
upp.

Upplåsningsspak
4. Stå utanför bilen, håll suffletten i
framkanten och för den framåt.

Framkant
Innan du kör
Sufflett
3-36

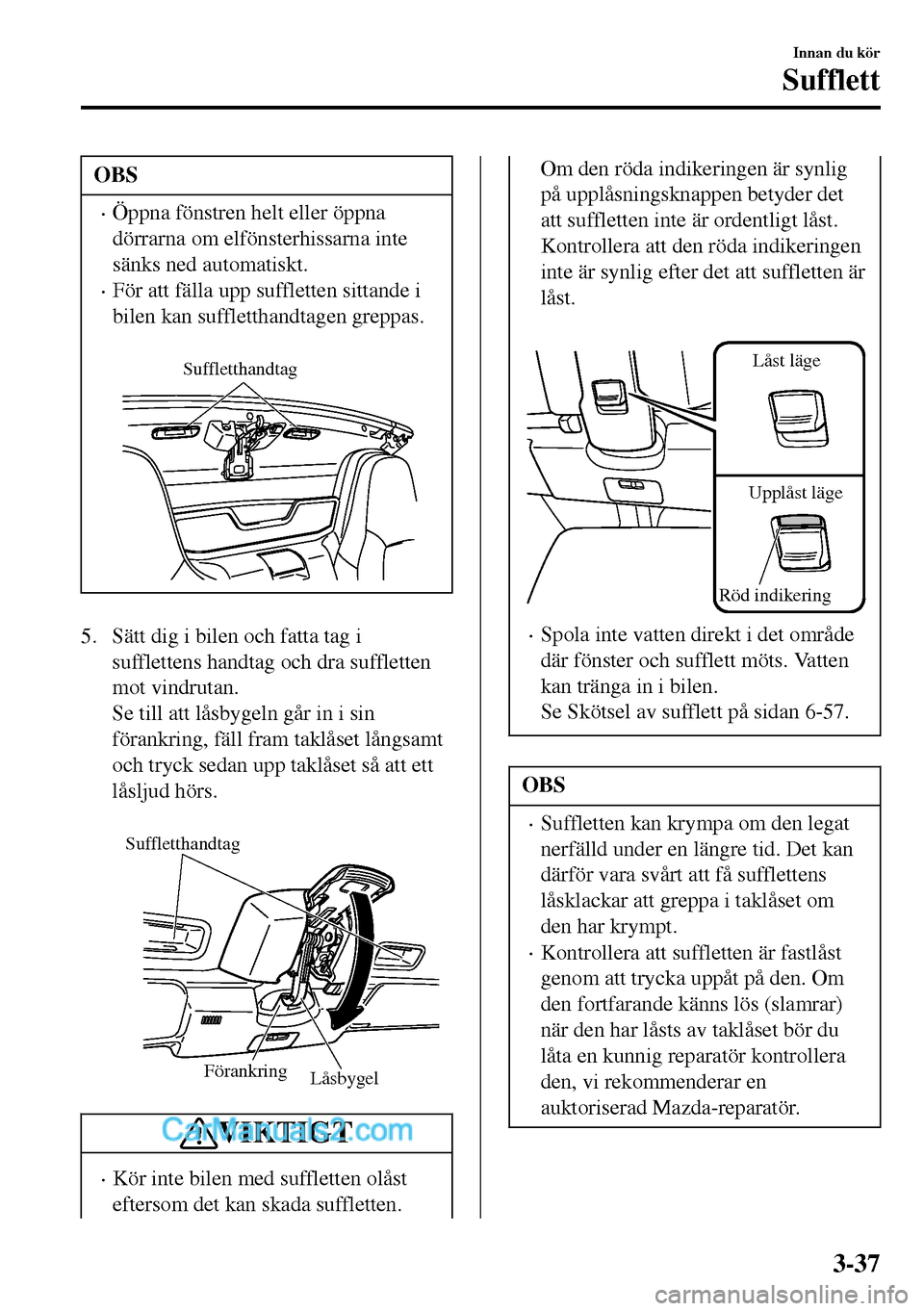

OBS
•Öppna fönstren helt eller öppna
dörrarna om elfönsterhissarna inte
sänks ned automatiskt.
•För att fälla upp suffletten sittande i
bilen kan suffletthandtagen greppas.

Suffletthandtag
5. Sätt dig i bilen och fatta tag i
sufflettens handtag och dra suffletten
mot vindrutan.
Se till att låsbygeln går in i sin
förankring, fäll fram taklåset långsamt
och tryck sedan upp taklåset så att ett
låsljud hörs.

Suffletthandtag
Låsbygel Förankring
VIKTIGT
•Kör inte bilen med suffletten olåst
eftersom det kan skada suffletten.
Om den röda indikeringen är synlig
på upplåsningsknappen betyder det
att suffletten inte är ordentligt låst.
Kontrollera att den röda indikeringen
inte är synlig efter det att suffletten är
låst.

Låst läge
Upplåst läge
Röd indikering
•Spola inte vatten direkt i det område
där fönster och sufflett möts. Vatten
kan tränga in i bilen.
Se Skötsel av sufflett på sidan 6-57.
OBS
•Suffletten kan krympa om den legat
nerfälld under en längre tid. Det kan
därför vara svårt att få sufflettens
låsklackar att greppa i taklåset om
den har krympt.
•Kontrollera att suffletten är fastlåst
genom att trycka uppåt på den. Om
den fortfarande känns lös (slamrar)
när den har låsts av taklåset bör du
låta en kunnig reparatör kontrollera
den, vi rekommenderar en
auktoriserad Mazda-reparatör.
Innan du kör
Sufflett
3-37

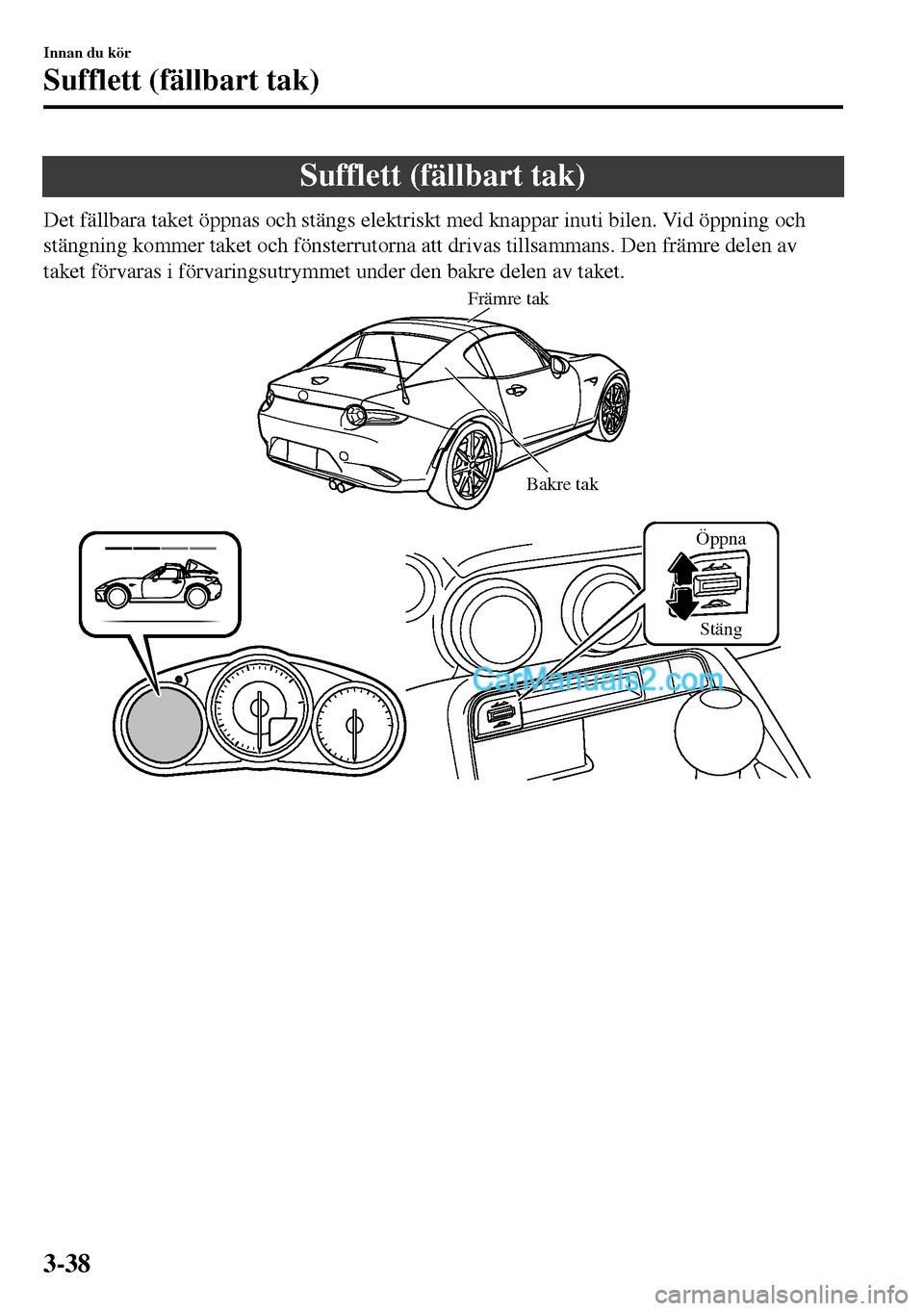

Sufflett (fällbart tak)
Det fällbara taket öppnas och stängs elektriskt med knappar inuti bilen. Vid öppning och
stängning kommer taket och fönsterrutorna att drivas tillsammans. Den främre delen av
taket förvaras i förvaringsutrymmet under den bakre delen av taket.
Främre tak
Bakre tak
Öppna
Stäng
Innan du kör
Sufflett (fällbart tak)
3-38

tFörsiktighetsåtgärder för det fällbara taket
VARNING
Kontrollera alltid att ingen befinner sig i närheten av bilen innan taket fälls upp eller
ned:
Om taket manövreras oavsiktligt kan det ge upphov till en olycka och allvarliga
personskador om någon fastnar i mekanismen.
Sitt i sätet med säkerhetsbältet fastspänt när bilen är i rörelse:
Att stå i bilen, sitta på det bakre taket eller på mittkonsolen medan bilen är i rörelse är
farligt. Under en plötslig manöver eller vid en kollision är det stor risk att man skadas
allvarligt eller dödas.
Håll händerna och fingrarna borta från fästmekanismerna när taket fälls upp eller
ner:
Det kan vara farligt att hålla händer och fingrar i närheten av hardtopens mekanism.
Din hand eller dina fingrar kan komma i kläm och skadas av hardtopens mekanism.
VIKTIGT
•Var försiktig så att du inte slår huvudet eller någon annan kroppsdel på hörnet av
vindrutan om du stiger in eller ut ur bilen när taket är öppet. Det kan leda till skador.
•Kör inte med taket delvis öppet eftersom det kan skada taket eller orsaka en oväntad
olycka.
•Låt inte barn leka med knappen för öppning/stängning av taket.
•Placera inte föremål eller last i närheten av det bakre taket, bakrutan eller framtakets
förvaringsutrymme. Till och med små föremål kan ge upphov till en störning och
påföljande skada.
•Ta bort löv som samlats på och runt taket. Om löv inte avlägsnas finns det risk för att
de blockerar dräneringen.
•Innan taket öppnas ska du se till att bakrutans avimmare (defroster) är avstängd.
Annars kan värmen som skapas av bakrutans avimmare skada taket och
inredningsmaterialet.
•Vid öppning och stängning av taket ska du kontrollera att det inte finns några hinder
ovanför taket (cirka 1,6 m ovan marken) så att taket eller hindret inte skadas.
•Belasta inte fram- eller baktaket när taket öppnas eller stängs. Skador kan uppstå på
takets mekanism.
•Spruta inte vatten direkt i det område där rutan och taket möts när du tvättar bort smuts
från taket. Vatten kan tränga in i bilen.
Se Underhåll av fällbart tak på sidan 6-59.
Innan du kör
Sufflett (fällbart tak)
3-39

•Öppna och stäng taket med bilen säkert parkerad på en hård och plan yta där bilen inte
hindrar annan trafik. Om taket öppnas eller stängs i en backe eller ett gupp, kan
mekanismen för öppning/stängning av taket skadas.
•Tvätta inte bilen i en automatisk tvätthall eftersom det kan skada taket.
•Försök inte tvinga taket upp eller ned när omgivningstemperaturen är låg om taket och
det omgivande området är fruset, det kan skada taket.
•Om taket öppnas när det är blött kan vatten droppa ned i passagerarutrymmet.
•Undvik att fälla ned eller upp taket om det blåser mycket eftersom vinden kan skada
taket.
OBS
•Se till att inga lösa föremål i bilen kan blåsa bort när taket fälls ned.
•Stuva undan alla lösa föremål i bilen om du kör med taket nedfällt.
•Fäll upp taket och lås båda dörrarna om du lämnar bilen för att förhindra stöld och
vandalism samt för att se till att passagerarutrymmet är torrt om det börjar regna.
•Elfönsterhissarna sänks automatiskt i samband med att taket fälls upp eller ned. Det
underlättar manövreringen och innebär inte att det är ett problem.
Elfönsterhissarna sänks inte automatiskt om batteriet har kopplats loss för service på
bilen eller av någon annan anledning. Återställ elfönsterhissarnas automatiska
öppnings-/stängningsfunktion om de inte sänks.
Se Manövrering av elfönsterhissar på sidan 3-30.
•Vindavvisaren reducerar draget som kommer in bakifrån i kupén vid körning med taket
nedfällt.
Se Vindavvisare på sidan 5-121.
Innan du kör
Sufflett (fällbart tak)
3-40

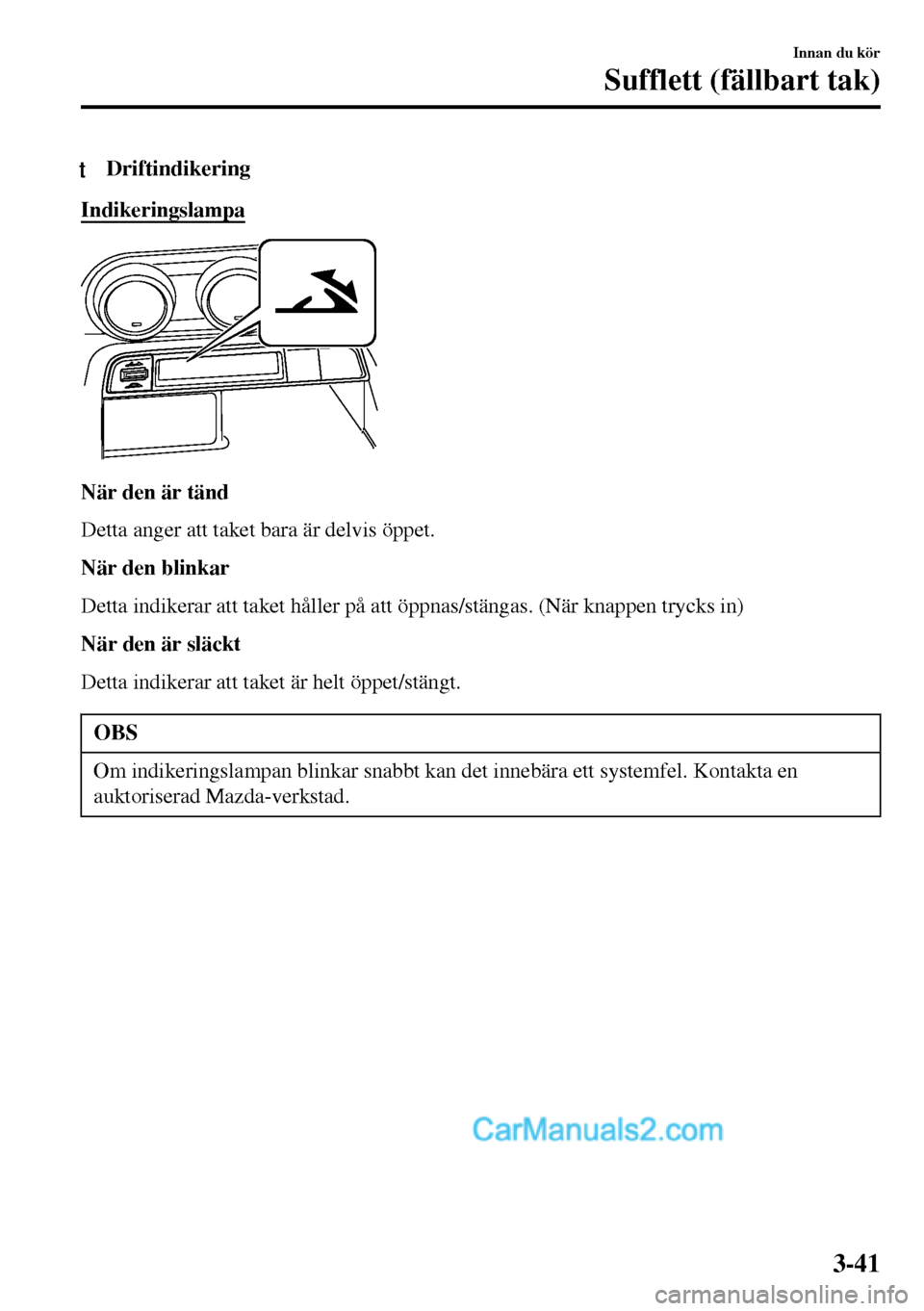

tDriftindikering
Indikeringslampa
När den är tänd
Detta anger att taket bara är delvis öppet.
När den blinkar
Detta indikerar att taket håller på att öppnas/stängas. (När knappen trycks in)
När den är släckt
Detta indikerar att taket är helt öppet/stängt.
OBS
Om indikeringslampan blinkar snabbt kan det innebära ett systemfel. Kontakta en
auktoriserad Mazda-verkstad.
Innan du kör
Sufflett (fällbart tak)
3-41

Takets display
Takets driftstatus anges på multiinformationsdisplayen.
Tabellen nedan visar exempel på displayen när taket öppnas:
Funktion Takets status Visning
Före användning Tak stängt
Under användningBakre tak har öppnatsBakre tak har öppnats
Främre tak har öpp-
nats
Bakre tak har öppnats
Främre tak har förva-
rats
Åtgärden är klar Bakre tak har stängts
Innan du kör
Sufflett (fällbart tak)
3-42
