MAZDA MODEL MX-5 RF 2017 Ägarmanual (in Swedish)

Interiörutrustning (vy B)
1SRS-krockkuddar................................................................................................. sidan 2-31
2Audiosystem......................................................................................................... sidan 5-13
3Luftkonditionering................................................................................................. sidan 5-2
4Knapp för bakrutans avimmare............................................................................ sidan 4-71
5Anslutningskontakt för tillbehör.......................................................................... sidan 5-62
6Knapp för val av körläge...................................................................................... sidan 4-94
7Multifunktionsvred............................................................................................... sidan 5-37
8Växelspak/växelväljare............................................................................... sidan 4-44, 4-47
9Tillbehörsuttag.................................................................................................... sidan 5-113
0Säkringsblock (vänster sida)................................................................................ sidan 6-47
Illustrerat register
Översikt över interiören (Högerstyrd modell)
Utrustning och montering varierar beroende på bil1-9

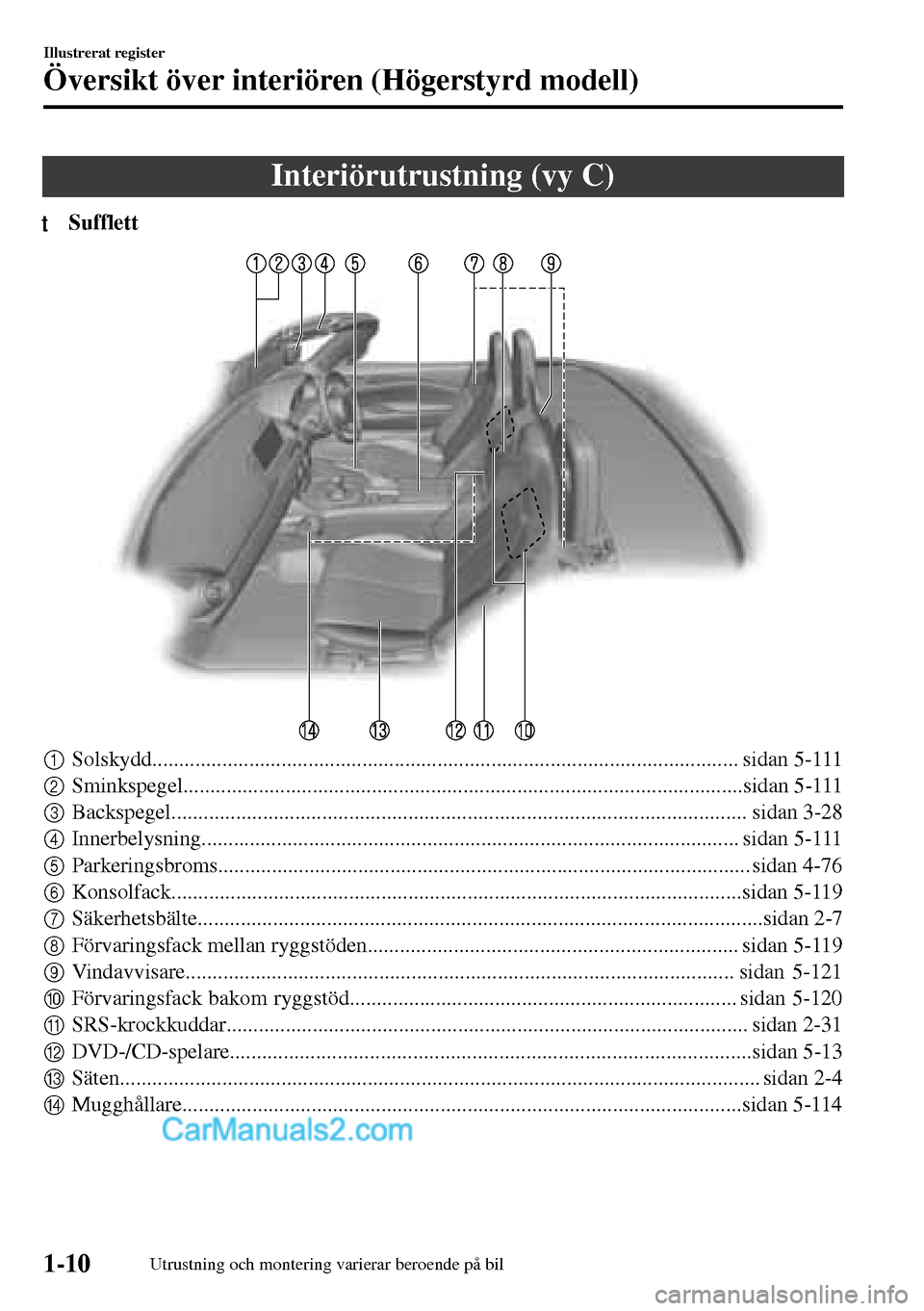

Interiörutrustning (vy C)
tSufflett
1Solskydd............................................................................................................. sidan 5-111
2Sminkspegel........................................................................................................sidan 5-111
3Backspegel........................................................................................................... sidan 3-28
4Innerbelysning.................................................................................................... sidan 5-111
5Parkeringsbroms................................................................................................... sidan 4-76
6Konsolfack..........................................................................................................sidan 5-119
7Säkerhetsbälte.........................................................................................................sidan 2-7
8Förvaringsfack mellan ryggstöden..................................................................... sidan 5-119
9Vindavvisare...................................................................................................... sidan 5-121
0Förvaringsfack bakom ryggstöd........................................................................ sidan 5-120
ASRS-krockkuddar................................................................................................. sidan 2-31
BDVD-/CD-spelare.................................................................................................sidan 5-13
CSäten....................................................................................................................... sidan 2-4
DMugghållare........................................................................................................sidan 5-114
Illustrerat register
Översikt över interiören (Högerstyrd modell)
1-10Utrustning och montering varierar beroende på bil

tSufflett (fällbart tak)
1Solskydd............................................................................................................. sidan 5-111
2Sminkspegel........................................................................................................sidan 5-111
3Backspegel........................................................................................................... sidan 3-28
4Innerbelysning.................................................................................................... sidan 5-111
5Parkeringsbroms................................................................................................... sidan 4-76
6Konsolfack......................................................................................................... sidan 5-119
7Säkerhetsbälte.........................................................................................................sidan 2-7
8Förvaringsfack bakom ryggstöd......................................................................... sidan 5-120
9Vindavvisare....................................................................................................... sidan 5-121
0Förvaringsfack mellan ryggstöden.................................................................... sidan 5-119
ASRS-krockkuddar................................................................................................. sidan 2-31
BDVD-/CD-spelare.................................................................................................sidan 5-13
CSäten....................................................................................................................... sidan 2-4
DMugghållare....................................................................................................... sidan 5-114
Illustrerat register
Översikt över interiören (Högerstyrd modell)
Utrustning och montering varierar beroende på bil1-11

Sufflett
1Motorhuv.............................................................................................................. sidan 6-15
2Vindrutetorkarblad............................................................................................... sidan 6-25
3Sufflett.................................................................................................................. sidan 3-33
4Dörrar och nycklar................................................................................................sidan 3-11
5Tanklucka............................................................................................................. sidan 3-24
6Hjul och däck....................................................................................................... sidan 6-34
7Yttre belysning..................................................................................................... sidan 6-38
8Baklucka............................................................................................................... sidan 3-19
9Antenn.................................................................................................................. sidan 5-13
0Utvändig backspegel............................................................................................ sidan 3-27
Illustrerat register
Överblick av exteriören
1-12Utrustning och montering varierar beroende på bil

Sufflett (fällbart tak)
1Motorhuv.............................................................................................................. sidan 6-15
2Vindrutetorkarblad............................................................................................... sidan 6-25
3Sufflett (fällbart tak)............................................................................................. sidan 3-38
4Dörrar och nycklar................................................................................................sidan 3-11
5Tanklucka............................................................................................................. sidan 3-24
6Hjul och däck....................................................................................................... sidan 6-34
7Yttre belysning..................................................................................................... sidan 6-38
8Baklucka............................................................................................................... sidan 3-19
9Antenn.................................................................................................................. sidan 5-13
0Utvändig backspegel............................................................................................ sidan 3-27
Illustrerat register
Överblick av exteriören
Utrustning och montering varierar beroende på bil1-13

MEMO
1-14

2Viktig säkerhetsutrustning
Viktig information angående säkerhetsutrustning, bl.a. säten,
säkerhetsbälten, barnsäkerhetsutrustning, samt SRS-krockkuddar.
Säten................................................... 2-2
Säkerhet angående
sätesanvändning............................2-2
Säte............................................... 2-4
Nackstöd....................................... 2-6
Säkerhetsbälten................................. 2-7
Säkerhetsåtgärder för
säkerhetsbälten............................. 2-7
Säkerhetsbälte............................. 2-10
Varningssystem för
säkerhetsbälte..............................2-11
Bältessträckare och lastbegränsande
system......................................... 2-12
Barnsäkerhetsutrustning................ 2-14
Försiktighet beträffande
barnsäkerhetsutrustning.............. 2-14
Montering av
barnsäkerhetsutrustning.............. 2-19
Tabell över lämpliga placeringar av
barnsäkerhetsutrustning i olika
säteslägen....................................2-24
Montera
barnsäkerhetsutrustning.............. 2-27
SRS-krockkuddar............................2-31
Säkerhetsåtgärder för det
kompletterande säkerhetssystemet
(SRS).......................................... 2-31
Komponenter i det kompletterande
säkerhetssystemet....................... 2-37
Så fungerar SRS-systemet.......... 2-39
Utlösningskriterier för SRS-
krockkuddar................................ 2-42
Begränsningar för SRS-
krockkuddarna............................ 2-43
System för att inaktivera
passagerarsidans
krockkudde
*................................2-45
Konstant övervakning.................2-49
Aktiv motorhuv............................... 2-50
Säkerhetsåtgärder för aktiv
motorhuv
*................................... 2-50
Hur den aktiva motorhuven
fungerar.......................................2-52
*Vissa modeller.2-1

Säkerhet angående sätesanvändning
VA R N I N G
Se till att justerbara komponenter på sätet sätts fast ordentligt:
Justerbara säten och ryggstöd som inte sitter fast ordentligt är farliga. Vid en kollision
eller plötslig inbromsning kan sätet eller ryggstödet flytta sig och förorsaka skador.
Försök dra och gunga sätet fram och tillbaka för att vara säker på att det sitter fast
ordentligt.
Låt aldrig barn justera ett säte:
Det kan vara farligt att låta barn justera ett säte eftersom det kan ge upphov till skada
på händer och fötter om de fastnar i sätet.
Kör inte med ryggstödet osäkrat:
Alla ryggstöd spelar en viktig roll för ditt skydd i bilen. Om ryggstödet lämnas olåst kan
passagerare kastas runt och bagage kan träffa förare och passagerare vid ett plötsligt
stopp eller en kollision, vilket kan resultera i allvarliga skador. När ett ryggstöd har
justerats ska du trycka det hårt bakåt för att kontrollera att det är säkrat, även om det
inte finns några andra passagerare i bilen.
Justera endast förarsätet när bilen står stilla.
Det är farligt att justera förarsätet medan bilen är i gång. Föraren kan mista
kontrollen över bilen med en olycka som följd.
Ändra inte eller byt ut sätena:
Det är farligt att ändra på eller byta ut sätena för att t.ex. byta klädseln eller lossa
några bultar. Sätena innehåller komponenter som är viktiga delar av bilens
säkerhetsutrustning. Ändringar på framsätena kan skada säkerhetssystemet och
medföra allvarliga personskador. Kontakta en auktoriserad verkstad om sätena ska tas
bort eller bytas ut.
Kör inte med trasiga säten:
Det är farligt att köra med skadade säten, exempelvis sittdynor slitna eller skadade ner
till skumgummit. En kollision, även om den inte är kraftig nog att utlösa
krockkuddarna, kan förstöra sätena som innehåller viktiga delar i
krockkuddssystemet. Om bilen vid ett senare tillfälle blir inblandad i en olycka kan det
medföra att krockkuddarna inte utlöser och därmed medföra personskador. Låt alltid
en auktoriserad Mazdaverkstad kontrollera sätena, bältena och krockkuddarna fram
efter en kollision.
Viktig säkerhetsutrustning
Säten
2-2

Kör inte med ett ryggstöd tillbakalutat:
Att sitta bakåtlutad när bilen är i rörelse är farligt, eftersom det finns risk för att
säkerhetsbältena inte skyddar optimalt. Det finns en risk att man glider under
säkerhetsbältet och får allvarliga skador vid en kollision eller hård inbromsning.
Säkerhetsbältena ger optimalt skydd när man sitter i upprätt säte.
Placera inte något föremål som exempelvis en kudde mellan ryggstödet och ryggen:
Det kan vara farligt att sätta en kudde eller liknande mellan ryggstödet och ryggen
eftersom du inte får en säker körställning. Dessutom kan inte säkerhetsbälten fungera
som avsett vid en kollision och det kan resultera i en allvarlig olycka, skada eller
dödsfall.
Placera inte föremål under sätet:
Föremålet kan fastna och ge upphov till att sätet inte sitter ordentligt fast, vilket kan
resultera i en olycka.
Lasta inte bagage högre än ryggstöden:
Det är farligt att lasta bagage eller last högre än ryggstöden. Vid plötslig inbromsning
eller kollision kan föremål flyga runt som projektiler som kan träffa och skada
passagerare.
Se till att bagage och last har säkrats före körning:
Det är farligt att köra med osäkrad last eftersom den kan förflytta sig eller gå sönder
under en plötslig inbromsning eller kollision, och ge upphov till skador.
Lämna alltid din bil låst och förvara alltid nycklarna oåtkomliga för barn:
Att lämna din bil olåst eller nycklarna inom räckhåll för barn är farligt. Barn som
kommer in i bagagerummet genom en öppen baklucka kan av misstag bli inlåsta i
bagagerummet. Detta kan leda till dödsfall eller hjärnskador från värmeutmattning,
speciellt på sommaren. Lås alltid dörrarna och bakluckan.
VIKTIGT
•Var försiktig när du ställer om ett säte så att du inte får händerna eller fingrarna i kläm i
sätets rörliga delar eller sidobeklädnaden.
•Se till det inte ligger någonting som hindrar rörelsen när sätena förflyttas. Om
någonting ligger och hindrar rörelsen kan det skadas om det inte avlägsnas.
•Håll i ryggstödet med ena handen när du för sätet framåt och bakåt eller fäller upp ett
bakåtlutat ryggstöd. Om du inte håller i ryggstödet med handen kan det fällas fram
plötsligt och ge upphov till skador.
Viktig säkerhetsutrustning
Säten
2-3

Säte
tInställning av säte
Sätets förflyttning framåt och bakåt
För att flytta ett säte fram eller tillbaka, dra upp handtaget och låt sätet glida i önskat läge,
släpp därefter handtaget.
Du bör försäkra dig om att handtaget sitter i utgångsläget och att sätet är låst genom att dra
sätet fram och tillbaka.
Höjdjustering av sittdynans framkant (förarsäte)
Om du vill justera höjden på sittytans främre del, vrider du ratten till önskat läge.
Ryggstödets lutning
För att ändra ryggstödets lutning ska du luta dig framåt och vrida på ratten. Luta dig därefter
bakåt till önskat läge och släpp inställningsspaken.
Försäkra dig om att spaken återgår till ursprungsläget, och att ryggstödet är fastlåst genom
att försöka föra det framåt och bakåt.
Viktig säkerhetsutrustning
Säten
2-4
