Page 291 of 2305

MERCEDES-BENZ SPRINTER 2006  Service Manual FUSES (FUSE/RELAY BLOCK)FUSE
NO.AMPS FUSED CIRCUIT FUNCTION
1 30A 14BL/YL FUSED B(+)
2- - -
3- - -
4- - -
5 10A 16RD/YL FUSED B(+)
6 7.5A 18BK/RD FUSED OPTIONAL EQUIPMENT RELAY OUTPUT
7 25A 14RD FUSED

Page 292 of 2305

MERCEDES-BENZ SPRINTER 2006  Service Manual INSTRUMENT CLUSTER C1CAV CIRCUIT FUNCTION
1 20BR FUEL LEVEL SENSOR SIGNAL RETURN
2 20BR/DG AMBIENT TEMPERATURE SENSOR SIGNAL RETURN
4 20WT/GY K-IC/ATC/HBM/CHM
5 20BR/BK PARK BRAKE INDICATOR SIGNAL
7 2

Page 293 of 2305

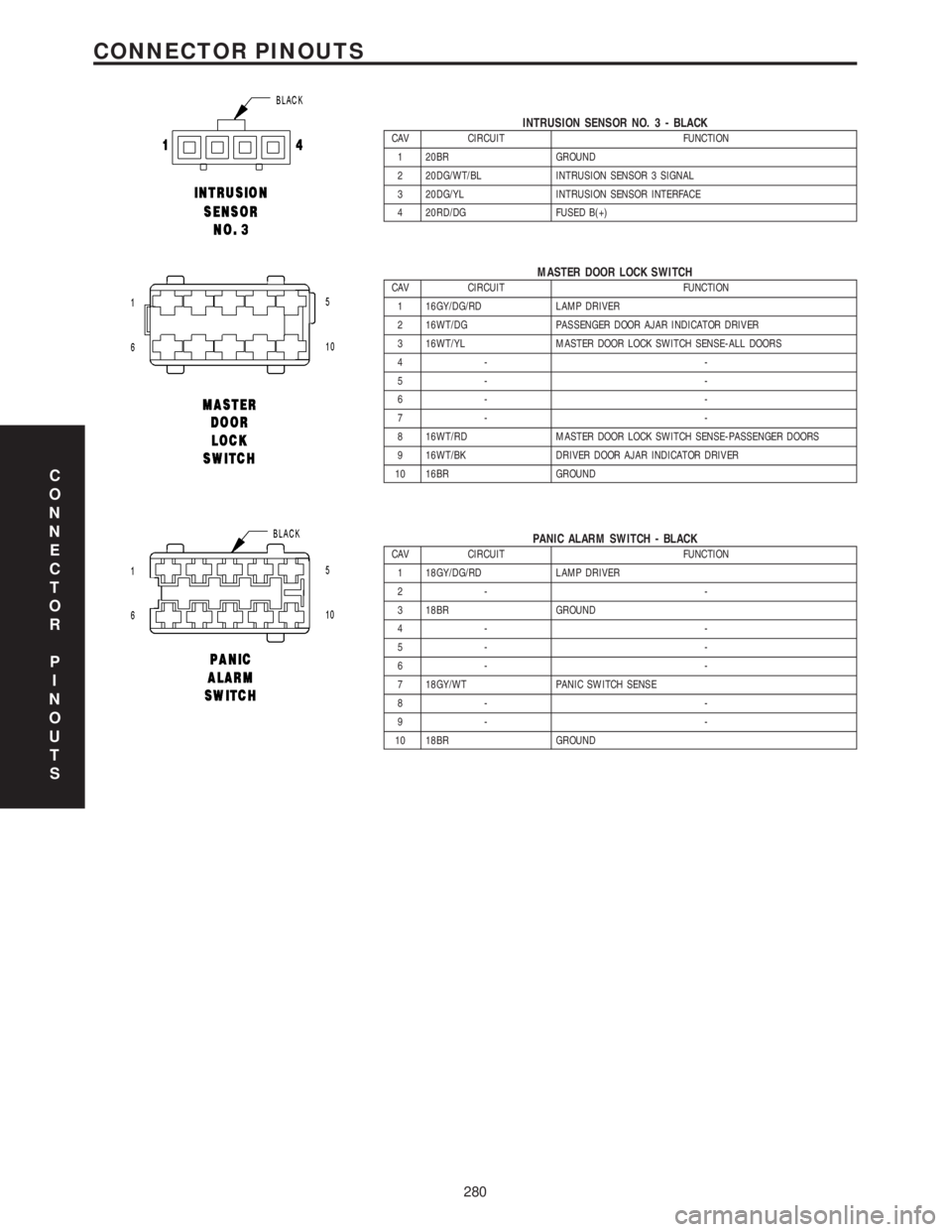

MERCEDES-BENZ SPRINTER 2006  Service Manual INTRUSION SENSOR NO. 3 - BLACKCAV CIRCUIT FUNCTION
1 20BR GROUND
2 20DG/WT/BL INTRUSION SENSOR 3 SIGNAL
3 20DG/YL INTRUSION SENSOR INTERFACE
4 20RD/DG FUSED B(+)
MASTER DOOR LOCK SWITCHCAV CIRCUIT FUN

Page 294 of 2305

MERCEDES-BENZ SPRINTER 2006  Service Manual FUSES (PDC)FUSE
NO.AMPS FUSED CIRCUIT FUNCTION
1 200A 4RD FUSED B(+)
2 70A 10RD FUSED B(+)
3 125A 8RD FUSED B(+)
4 80A 8RD FUSED B(+)
5 125A 8RD FUSED B(+)
6 100A 8RD FUSED B(+)
C
O
N
N
E
C
T
O
R
P
I

Page 295 of 2305

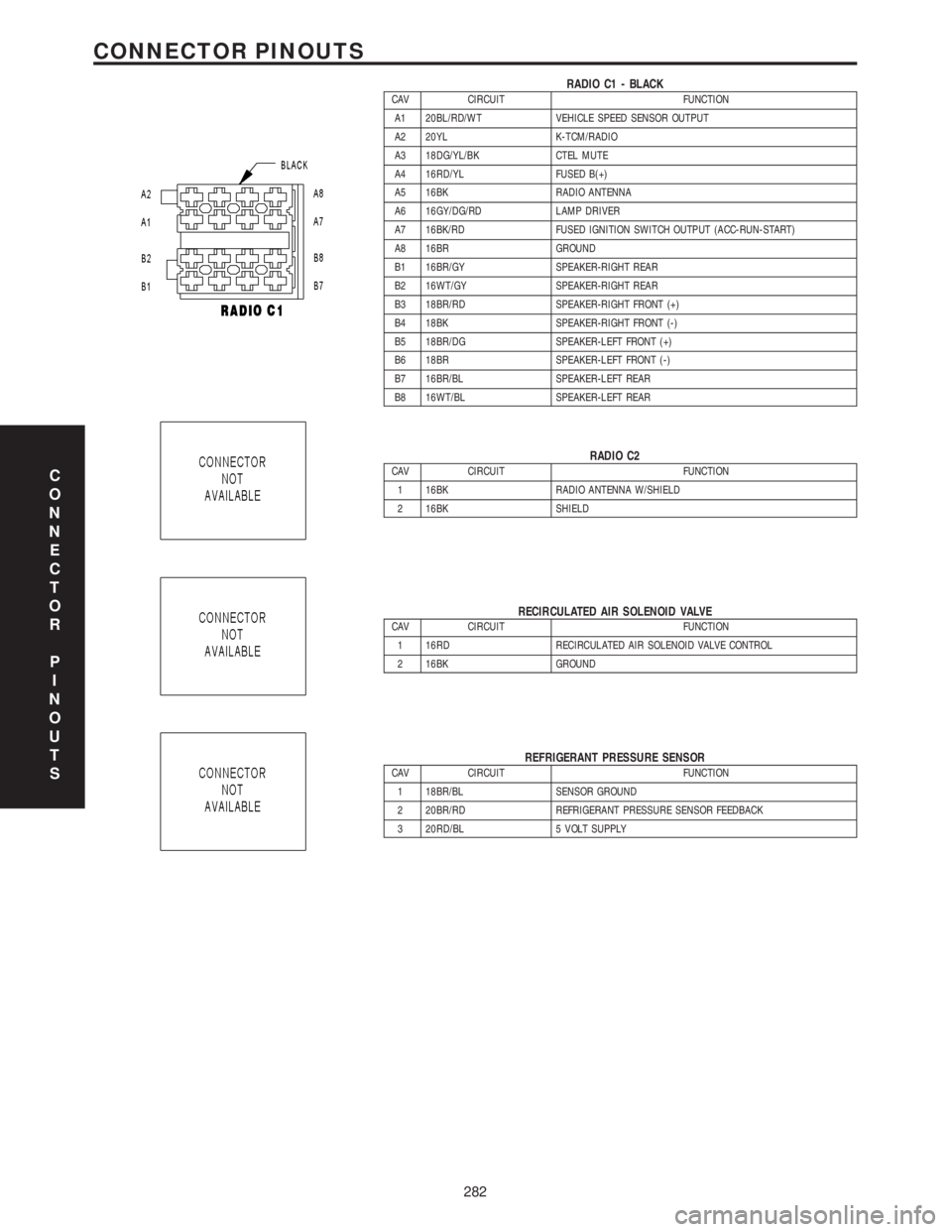

MERCEDES-BENZ SPRINTER 2006  Service Manual RADIO C1 - BLACKCAV CIRCUIT FUNCTION
A1 20BL/RD/WT VEHICLE SPEED SENSOR OUTPUT
A2 20YL K-TCM/RADIO
A3 18DG/YL/BK CTEL MUTE
A4 16RD/YL FUSED B(+)
A5 16BK RADIO ANTENNA
A6 16GY/DG/RD LAMP DRIVER
A7 16BK

Page 296 of 2305

MERCEDES-BENZ SPRINTER 2006  Service Manual C
O
N
N
E
C
T
O
R
P
I
N
O
U
T
S
283
CONNECTOR PINOUTS

Page 297 of 2305

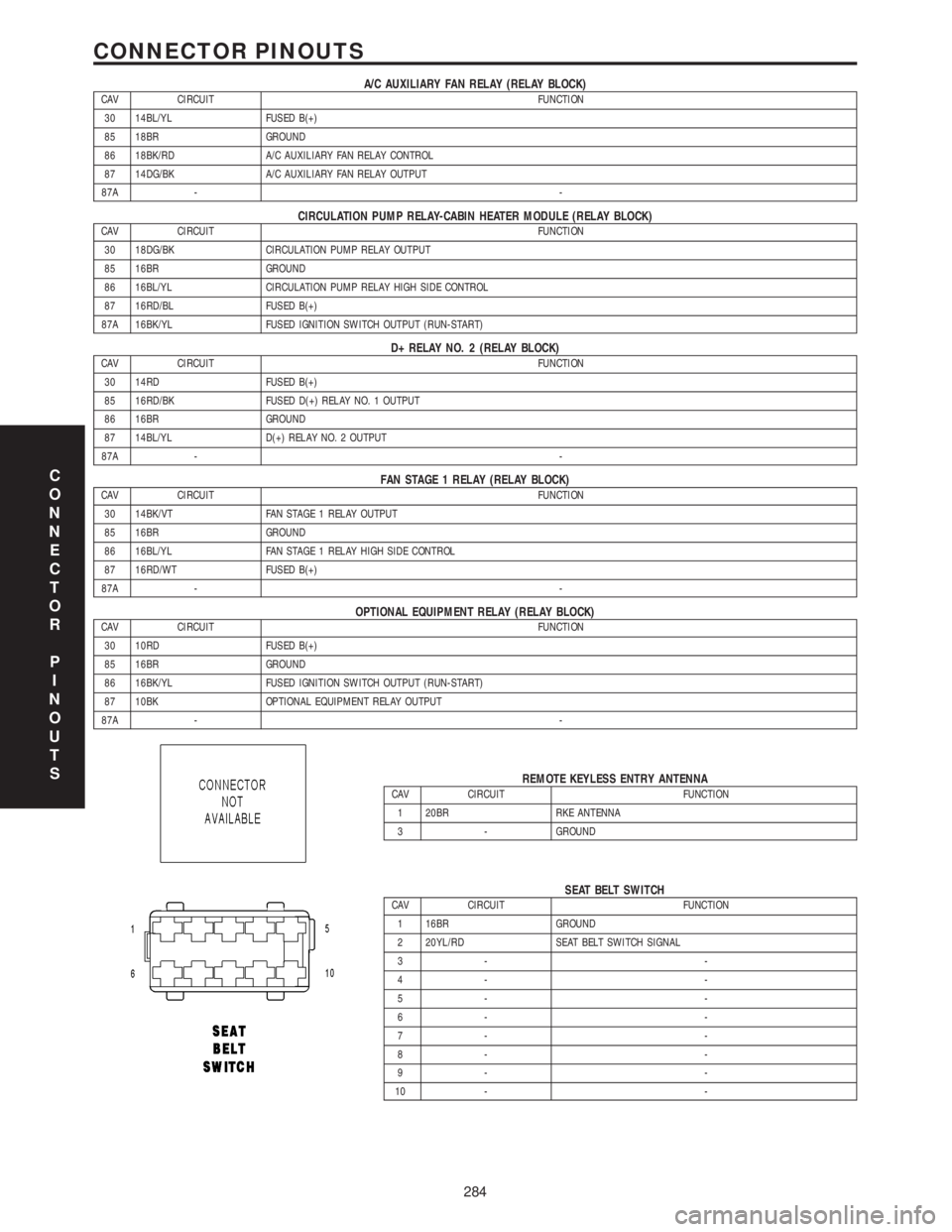

MERCEDES-BENZ SPRINTER 2006  Service Manual A/C AUXILIARY FAN RELAY (RELAY BLOCK)CAV CIRCUIT FUNCTION
30 14BL/YL FUSED B(+)
85 18BR GROUND
86 18BK/RD A/C AUXILIARY FAN RELAY CONTROL
87 14DG/BK A/C AUXILIARY FAN RELAY OUTPUT
87A --
CIRCULATION P

Page 298 of 2305

MERCEDES-BENZ SPRINTER 2006  Service Manual SEAT BELT TENSIONER-DRIVER - YELLOWCAV CIRCUIT FUNCTION
1 20BL DRIVER SEAT BELT TENSIONER LINE 2
2 20BR/YL DRIVER SEAT BELT TENSIONER LINE 1
SEAT BELT TENSIONER-PASSENGER - YELLOWCAV CIRCUIT FUNCTION

Page 299 of 2305

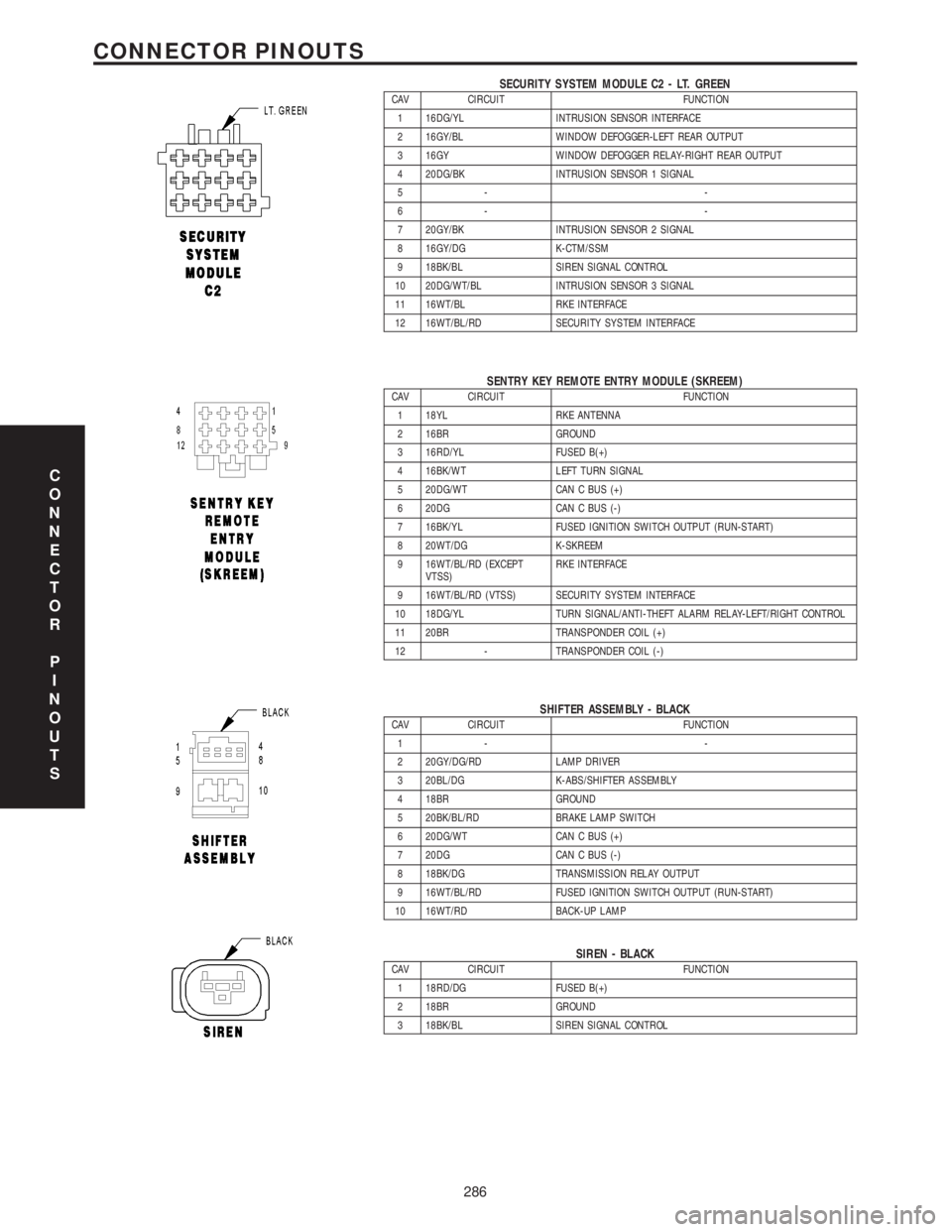

MERCEDES-BENZ SPRINTER 2006  Service Manual SECURITY SYSTEM MODULE C2 - LT. GREENCAV CIRCUIT FUNCTION
1 16DG/YL INTRUSION SENSOR INTERFACE
2 16GY/BL WINDOW DEFOGGER-LEFT REAR OUTPUT
3 16GY WINDOW DEFOGGER RELAY-RIGHT REAR OUTPUT
4 20DG/BK INTRU

Page 300 of 2305

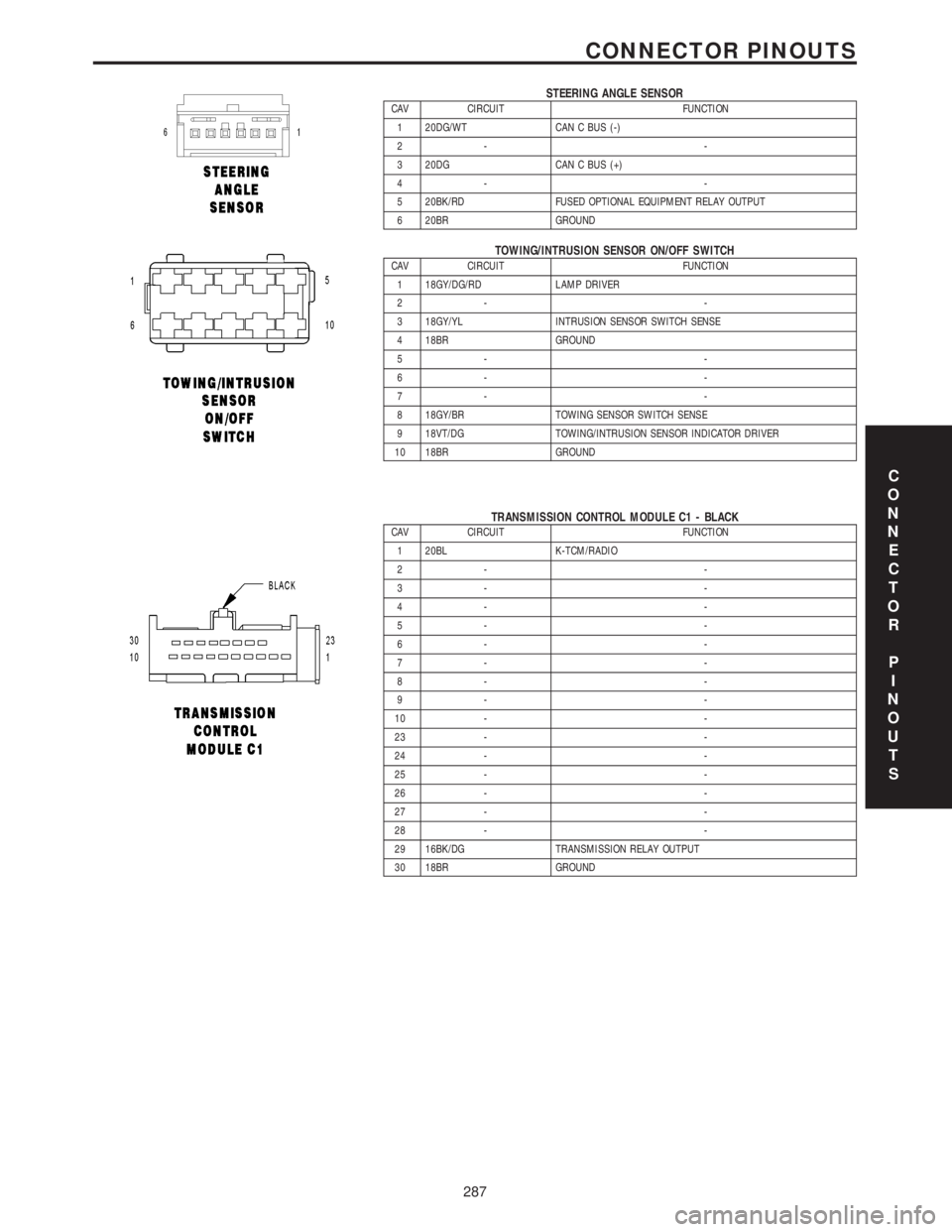

MERCEDES-BENZ SPRINTER 2006  Service Manual STEERING ANGLE SENSORCAV CIRCUIT FUNCTION
1 20DG/WT CAN C BUS (-)
2- -
3 20DG CAN C BUS (+)
4- -
5 20BK/RD FUSED OPTIONAL EQUIPMENT RELAY OUTPUT
6 20BR GROUND
TOWING/INTRUSION SENSOR ON/OFF SWITCHCAV
