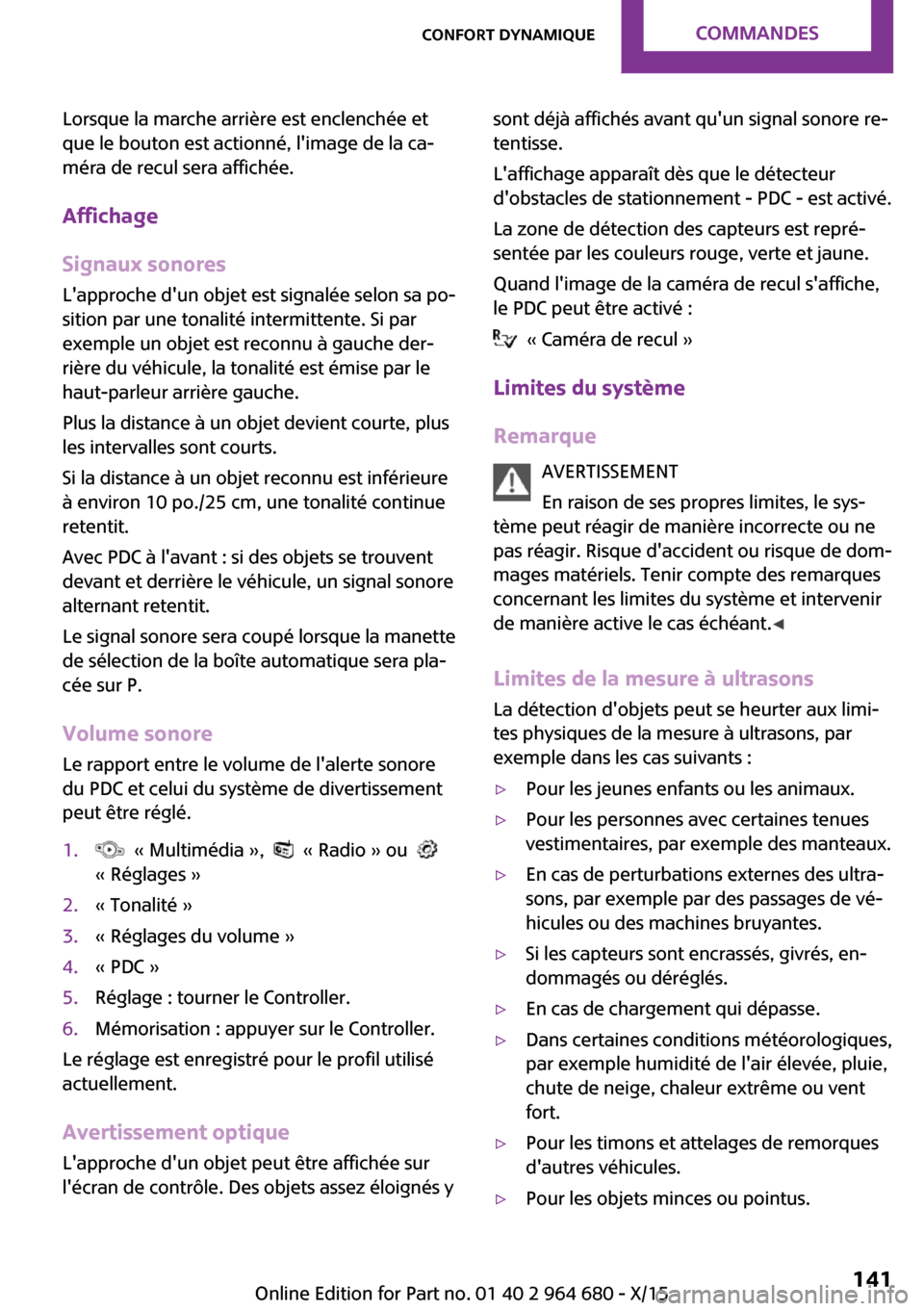

Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Affichage
Signaux sonores L'approche d'un objet est signalée selon sa po‐
sition par une tonalité intermittente. Si par
exemple un objet est reconnu à gauche der‐
rière du véhicule, la tonalité est émise par le
haut-parleur arrière gauche.
Plus la distance à un objet devient courte, plus
les intervalles sont courts.
Si la distance à un objet reconnu est inférieure
à environ 10 po./25 cm, une tonalité continue
retentit.
Avec PDC à l'avant : si des objets se trouvent
devant et derrière le véhicule, un signal sonore
alternant retentit.
Le signal sonore sera coupé lorsque la manette
de sélection de la boîte automatique sera pla‐
cée sur P.
Volume sonore
Le rapport entre le volume de l'alerte sonore
du PDC et celui du système de divertissement
peut être réglé.1. « Multimédia », « Radio » ou
« Réglages »2.« Tonalité »3.« Réglages du volume »4.« PDC »5.Réglage : tourner le Controller.6.Mémorisation : appuyer sur le Controller.
Le réglage est enregistré pour le profil utilisé
actuellement.
Avertissement optique L'approche d'un objet peut être affichée sur
l'écran de contrôle. Des objets assez éloignés y
sont déjà affichés avant qu'un signal sonore re‐
tentisse.
L'affichage apparaît dès que le détecteur
d'obstacles de stationnement - PDC - est activé.
La zone de détection des capteurs est repré‐
sentée par les couleurs rouge, verte et jaune.
Quand l'image de la caméra de recul s'affiche,
le PDC peut être activé :
« Caméra de recul »
Limites du système
Remarque AVERTISSEMENT
En raison de ses propres limites, le sys‐
tème peut réagir de manière incorrecte ou ne
pas réagir. Risque d'accident ou risque de dom‐
mages matériels. Tenir compte des remarques
concernant les limites du système et intervenir
de manière active le cas échéant. ◀
Limites de la mesure à ultrasons
La détection d'objets peut se heurter aux limi‐
tes physiques de la mesure à ultrasons, par
exemple dans les cas suivants :
▷Pour les jeunes enfants ou les animaux.▷Pour les personnes avec certaines tenues
vestimentaires, par exemple des manteaux.▷En cas de perturbations externes des ultra‐
sons, par exemple par des passages de vé‐
hicules ou des machines bruyantes.▷Si les capteurs sont encrassés, givrés, en‐
dommagés ou déréglés.▷En cas de chargement qui dépasse.▷Dans certaines conditions météorologiques,
par exemple humidité de l'air élevée, pluie,
chute de neige, chaleur extrême ou vent
fort.▷Pour les timons et attelages de remorques
d'autres véhicules.▷Pour les objets minces ou pointus.Seite 141Confort dynamiqueCOMMANDES141
Online Edition for Part no. 01 40 2 964 680 - X/15

▷Pour les objets en mouvement.▷Pour les objets saillants, en hauteur, par
exemple les corniches ou chargements.▷Pour les objets présentant des angles et des
arêtes vives.▷Pour les objets présentant des surfaces ou
des structures fines, par exemple des clôtu‐
res.▷Pour les objets à surface poreuse.
Des objets bas déjà indiqués, par exemple des
bords de trottoir, peuvent disparaître dans la
zone morte des capteurs avant qu'une tonalité
continue ne retentisse ou après qu'elle a déjà
retenti.
Faux avertissementsDans les conditions suivantes, le système PDC
peut afficher un avertissement, alors qu'aucun
obstacle ne se trouve dans la zone de détec‐
tion :
▷Par forte pluie.▷En cas de forte salissure ou de givrage des
capteurs.▷Si les capteurs sont couverts de neige.▷Si la surface de la chaussée est très ru‐
gueuse.▷En présence d'inégalités du sol, par exem‐
ple ralentisseurs.▷Dans de grands bâtiments aux parois lisses
à angle droit, par exemple les parkings sou‐
terrains.▷Dans les stations de lavage.▷Pour les gaz d'échappement épais.▷Par d'autres sources d'ultrasons, par exem‐
ple des balayeuses, des nettoyeurs à va‐
peur ou des tubes au néon.
Le défaut de fonctionnement est signalé via
une tonalité continue alternant entre les
haut-parleurs avant et arrière. Dès que le
défaut en présence d'autres sources d'ul‐
trasons ne se produit plus, le système est
de nouveau complètement opérationnel.Avec l'équipement PDC à l'avant : pour réduire
les fausses alertes du PDC, désactiver le cas
échéant l'activation automatique du PDC en
cas d'obstacles détectés, p. ex. dans les stations
de lavage, voir page 140.
Dysfonctionnement
Un message Check-Control, voir page 83, s'affi‐
che sur le combiné d'instruments.
Un symbole rouge s'affiche et la zone
de détection des capteurs est représen‐
tée en foncé sur l'écran de contrôle.
Le système PDC est en panne. Faire contrôler le
système.
Caméra de recul
Principe La caméra de recul facilite les manœuvres de
stationnement et de rangement en marche ar‐
rière. Elle montre, sur l'écran de contrôle, la
zone située en arrière de votre véhicule.
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur de
sa propre responsabilité d'interpréter correcte‐
ment les conditions de circulation. Risque d'ac‐
cident. Adapter votre conduite aux conditions
de circulation. Contrôler en outre visuellement
et directement les conditions de circulation et
l'environnement du véhicule et intervenir acti‐
vement dans les situations correspondantes. ◀Seite 142COMMANDESConfort dynamique142
Online Edition for Part no. 01 40 2 964 680 - X/15

Aperçu
Touche dans la voiture
Caméra de recul
Caméra
L'objectif de la caméra se trouve dans la poi‐
gnée du couvercle de coffre.
Un encrassement peut réduire la qualité de
l'image.
Nettoyer l'objectif de la caméra, voir page 237.
Mise en marche et arrêt
Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Activation/désactivation manuelle
Appuyer sur la touche.▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
PDC s'affiche sur l'écran de contrôle.
Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Changer d'écran via le moniteur debord
Le système PDC étant activé :
« Caméra de recul »
L'image de la caméra de recul s'affiche.
Affichage sur l'écran de contrôle
Conditions de fonctionnement
▷La caméra de recul est allumée.▷Le couvercle de coffre est complètement
fermé.
Activation des fonctions d'assistance
Plusieurs fonctions d'assistance peuvent être
activées en même temps.
▷Lignes d'aide au stationnement
« Lignes d'aide stationnem. »
La trajectoire correspondant à la position
du volant et la trajectoire théorique s'affi‐
chent.
▷Représentation d'obstacle
« Représentation obstacle »
Des marques tridimensionnelles s'affichent.
Seite 143Confort dynamiqueCOMMANDES143
Online Edition for Part no. 01 40 2 964 680 - X/15

Lignes de trajectoire
Les lignes de trajectoire peuvent être incrustées
dans l'image de la caméra de recul.
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationne‐
ment et lors des manœuvres sur chaussée
plane.
Les lignes de trajectoire dépendent du degré
de braquage actuel du volant et seront adap‐
tées en permanence en fonction des mouve‐
ments du volant.
Trajectoire théorique
Les lignes de braquage peuvent être incrustées
dans l'image de la caméra de recul.
La trajectoire théorique indique le tracé du plus
petit rayon de braquage possible sur chaussée
plane.
À partir d'un certain braquage du volant, une
seule ligne du cercle de braquage s'affiche.
Représentation d'obstacle
Les marques d'obstacle peuvent êtres affichées
dans l'image de la caméra de recul.
La gradation de couleurs correspond à celle des
repères du PDC.
Stationnement en utilisant la trajectoire correspondant à la position du volant et
la trajectoire théorique
1.Positionner la voiture de telle sorte que la
trajectoire théorique passe entre les délimi‐
tations de l'aire de stationnement visée.2.Braquer le volant de telle sorte que la tra‐
jectoire correspondant à la position du vo‐
lant coïncide avec la trajectoire théorique.Seite 144COMMANDESConfort dynamique144
Online Edition for Part no. 01 40 2 964 680 - X/15

Réglage de l'affichage
Luminosité
Avec caméra de recul en marche :1. Sélectionner le symbole.2.Tourner le Controller jusqu'à l'obtention du
réglage désiré et appuyer sur le Controller.
Contraste
Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le Controller jusqu'à l'obtention du
réglage désiré et appuyer sur le Controller.
Limites du système
Détection d'objets
Des obstacle très bas ou des objets saillants dis‐
posés en hauteur, par exemple des corniches,
ne peuvent pas être détectés par le système.
Les fonctions d'assistance tiennent compte
aussi des données du PDC.
Observer les instructions dans le chapitre PDC,
voir page 139.
Les objets affichés sur l'écran de contrôle peu‐
vent parfois être dans la réalité plus proches qu'ils ne le paraissent. Pour cela, ne pas estimer
la distance aux objets sur le visuel.
Assistant de stationne‐
ment
Principe
Le système assiste le conducteur lors du sta‐
tionnement latéral parallèle à la chaussée.
L'utilisation de l'assistant de stationnement se
compose de trois étapes :
▷Mise en marche et activation.▷Recherche d'emplacement libre.▷Stationnement.
L'état du système et les instructions nécessaires
seront affichées sur l'écran de contrôle.
Des capteurs à ultrasons mesurent l'espace de
stationnement aux deux extrémités du véhi‐
cule.
L'assistant de stationnement calcule la courbe
de stationnement optimale et prend en charge
le braquage du volant pendant l'opération de
stationnement.
Remarques
Le détecteur d'obstacles PDC, voir page 139,
fait partie intégrante de l'assistant de station‐
nement.
Lors du stationnement, tenir compte en plus
des indications visuelles et acoustiques du PDC,
de l'assistant de stationnement et, le cas
échéant, de la caméra de recul et réagir en
conséquence.
Des sources sonores bruyantes à l'extérieur et à
l'intérieur du véhicule peuvent étouffer le si‐
gnal sonore PDC.
Seite 145Confort dynamiqueCOMMANDES145
Online Edition for Part no. 01 40 2 964 680 - X/15

AVERTISSEMENT
Le système ne libère pas le conducteur de
sa propre responsabilité d'interpréter correcte‐
ment les conditions de circulation. En raison
des limites inhérentes au système, celui-ci ne
peut pas toujours réagir automatiquement de
manière adéquate dans toutes les situations de
circulation. Risque d'accident. Adapter votre
conduite aux conditions de circulation. Obser‐
ver la situation de circulation et intervenir acti‐
vement dans les situations correspondantes. ◀
ATTENTION L'assistant de stationnement peut diriger
le véhicule par-dessus les bordures de trottoir
ou le faire monter sur ces derniers. Risque de
dommages matériels. Observer la situation de
circulation et intervenir activement dans les si‐
tuations correspondantes. ◀
Si le moteur est arrêté via la fonction Start/Stop
automatique, il sera automatiquement mis en
route lors de l'activation de l'assistant de sta‐
tionnement.
Aperçu
Touche dans la voiture
Assistant de stationnement
Capteurs à ultrasons
Les capteurs à ultrasons permettant de mesu‐
rer les espaces de stationnement libres se trou‐
vent au niveau des passages de roue.
Pour garantir le fonctionnement impeccable :
▷Veiller à ce que les capteurs soient propres
et dégivrés.▷Avec des nettoyeurs à haute pression, ne
pas diriger le jet trop longtemps sur les cap‐
teurs et respecter une distance d'au moins
12 pouces / 30 cm.▷Ne rien coller sur les capteurs.
Conditions préalables
Pour mesurer les emplacements de
stationnement libres
▷Conduite rectiligne en marche avant jus‐
qu'à environ 22 mph/35 km/h.▷Distance maximale par rapport à la file de
véhicules garés : 5 pi/1,5 m.
Emplacement de stationnement libre
approprié
▷Emplacement libre derrière un objet qui fait
au minimum 5 pi/1,5 m de longueur.▷Emplacement libre entre deux objets dont
la longueur minimale est d'environ
5 pi/1,5 m.▷Longueur minimale de l'emplacement libre
entre deux objets : longueur du véhicule
plus environ 3,3 pi/1,0 m.▷Profondeur minimale : environ 5 pi/1,5 m.Seite 146COMMANDESConfort dynamique146
Online Edition for Part no. 01 40 2 964 680 - X/15

Pour la manœuvre de stationnement▷Portes et couvercle de coffre fermés.▷Frein de stationnement desserré.▷Pour garer le véhicule dans des emplace‐
ments de stationnement du côté conduc‐
teur, il est indispensable d'actionner le cli‐
gnotant correspondant.
Mise en marche et activation
Mise en marche avec la touche Appuyer sur la touche.
La LED s'allume.
L'écran de contrôle affiche l'état actuel de la re‐
cherche d'un emplacement de stationnement
libre.
L'assistant de stationnement est activé au‐
tomatiquement.
Mise en marche avec la marche arrière
Engager la marche arrière.
L'écran de contrôle affiche l'état actuel de la re‐
cherche d'un emplacement de stationnement
libre.
Activation :
« Assistance stationnement »
Affichage sur l'écran de contrôle
Système activé/désactivé
SymboleSignification Gris : système pas disponible.
Blanc : système disponible, mais pas
activé. Système activé.Recherche d'emplacement libre et état
du système▷Symboles de couleur, voir les flèches, à côté
du schéma du véhicule. L'assistant de sta‐
tionnement est activé et la recherche d'em‐
placement libre est active.▷Les emplacements libres adaptés sont affi‐
chés sur l'écran de contrôle, au niveau du
bord de la chaussée, à côté du symbole vé‐
hicule. Quand l'assistant de stationnement
est activé, les emplacements libres adaptés
sont mis en évidence en couleur.▷Opération de stationnement
active. Le système prend en
charge le braquage.▷La recherche d'emplacement libre est tou‐
jours active quand le véhicule se déplace
tout droit en marche avant et à vitesse
lente, même si le système est désactivé.
Dans ce cas, l'affichage sur l'écran de con‐
trôle apparaît en gris.
Se garer avec l'assistant de
stationnement
1. Actionner la touche ou engager la
marche arrière pour activer l'assistant de
stationnement, voir page 147. Activer l'as‐
sistant de stationnement le cas échéant.
L'assistant de stationnement est activé.
2.Avancer avec une vitesse jusqu'à env.
22 mph/35 km/h et à une distance deSeite 147Confort dynamiqueCOMMANDES147
Online Edition for Part no. 01 40 2 964 680 - X/15

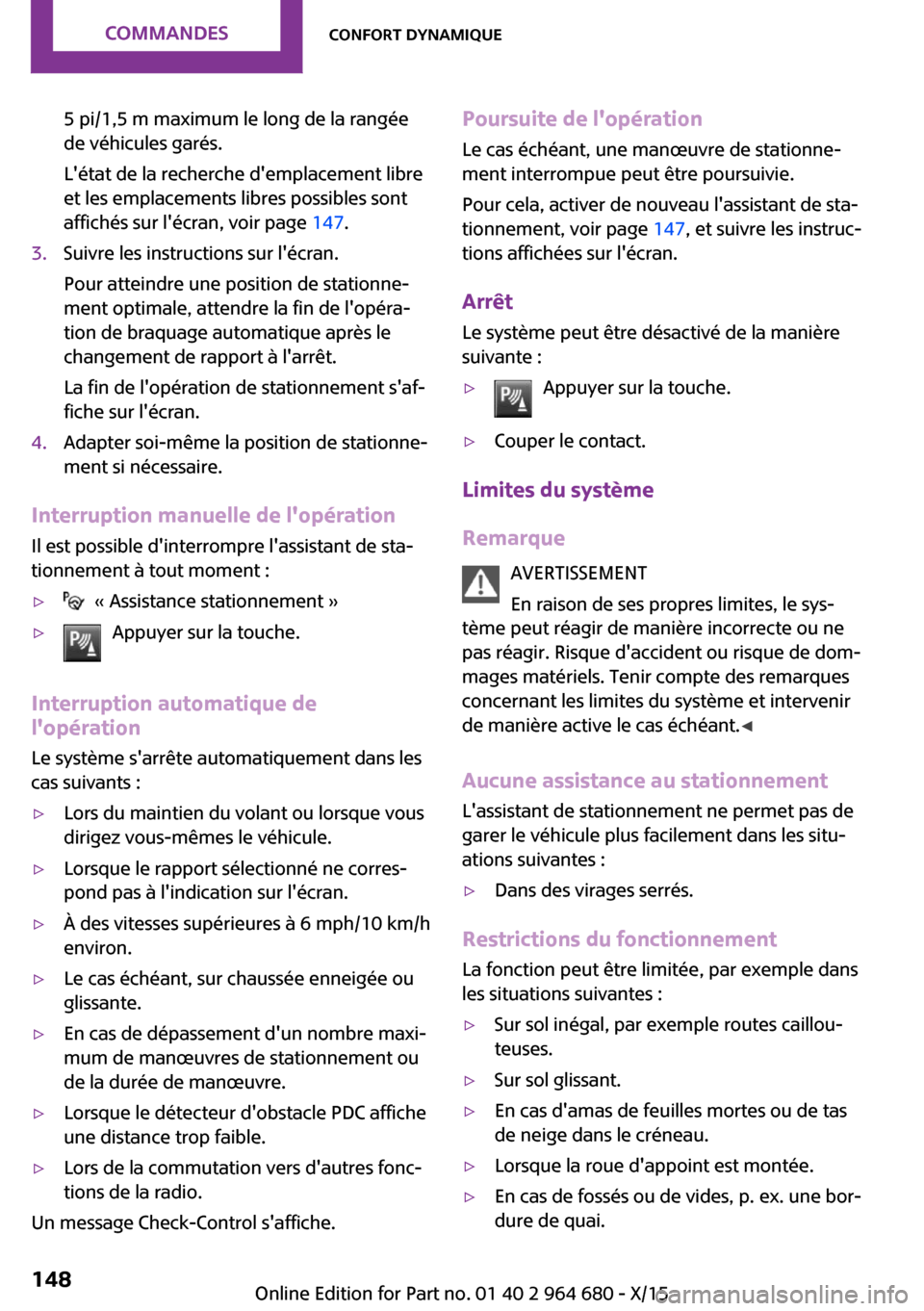

5 pi/1,5 m maximum le long de la rangée
de véhicules garés.
L'état de la recherche d'emplacement libre
et les emplacements libres possibles sont
affichés sur l'écran, voir page 147.3.Suivre les instructions sur l'écran.
Pour atteindre une position de stationne‐
ment optimale, attendre la fin de l'opéra‐
tion de braquage automatique après le
changement de rapport à l'arrêt.
La fin de l'opération de stationnement s'af‐
fiche sur l'écran.4.Adapter soi-même la position de stationne‐
ment si nécessaire.
Interruption manuelle de l'opération
Il est possible d'interrompre l'assistant de sta‐
tionnement à tout moment :
▷ « Assistance stationnement »▷Appuyer sur la touche.
Interruption automatique de
l'opération
Le système s'arrête automatiquement dans les
cas suivants :
▷Lors du maintien du volant ou lorsque vous
dirigez vous-mêmes le véhicule.▷Lorsque le rapport sélectionné ne corres‐
pond pas à l'indication sur l'écran.▷À des vitesses supérieures à 6 mph/10 km/h
environ.▷Le cas échéant, sur chaussée enneigée ou
glissante.▷En cas de dépassement d'un nombre maxi‐
mum de manœuvres de stationnement ou
de la durée de manœuvre.▷Lorsque le détecteur d'obstacle PDC affiche
une distance trop faible.▷Lors de la commutation vers d'autres fonc‐
tions de la radio.
Un message Check-Control s'affiche.
Poursuite de l'opération
Le cas échéant, une manœuvre de stationne‐
ment interrompue peut être poursuivie.
Pour cela, activer de nouveau l'assistant de sta‐
tionnement, voir page 147, et suivre les instruc‐
tions affichées sur l'écran.
Arrêt
Le système peut être désactivé de la manière
suivante :▷Appuyer sur la touche.▷Couper le contact.
Limites du système
Remarque AVERTISSEMENT
En raison de ses propres limites, le sys‐
tème peut réagir de manière incorrecte ou ne
pas réagir. Risque d'accident ou risque de dom‐
mages matériels. Tenir compte des remarques
concernant les limites du système et intervenir
de manière active le cas échéant. ◀
Aucune assistance au stationnement
L'assistant de stationnement ne permet pas de
garer le véhicule plus facilement dans les situ‐
ations suivantes :
▷Dans des virages serrés.
Restrictions du fonctionnement
La fonction peut être limitée, par exemple dans
les situations suivantes :
▷Sur sol inégal, par exemple routes caillou‐
teuses.▷Sur sol glissant.▷En cas d'amas de feuilles mortes ou de tas
de neige dans le créneau.▷Lorsque la roue d'appoint est montée.▷En cas de fossés ou de vides, p. ex. une bor‐
dure de quai.Seite 148COMMANDESConfort dynamique148
Online Edition for Part no. 01 40 2 964 680 - X/15

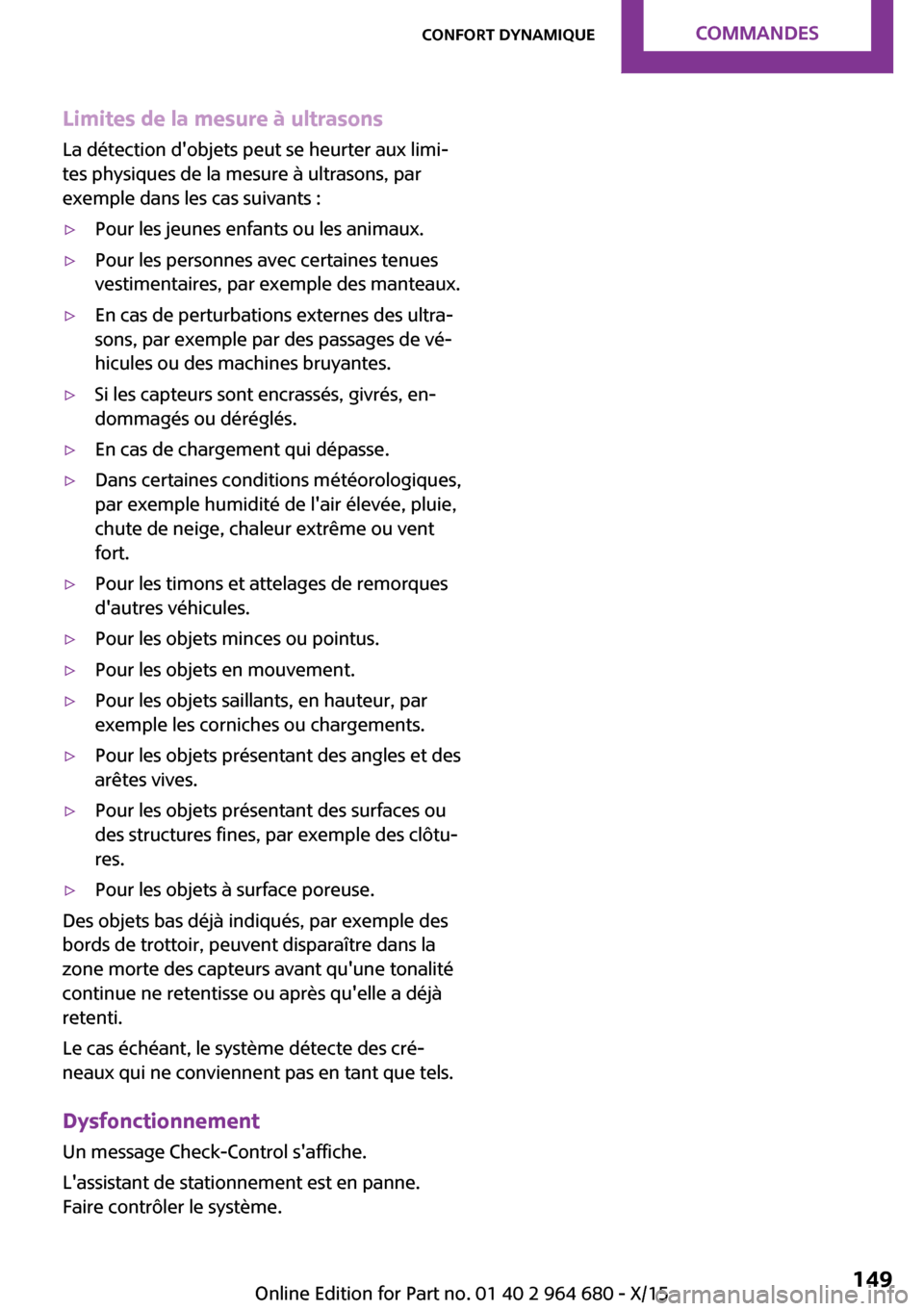

Limites de la mesure à ultrasonsLa détection d'objets peut se heurter aux limi‐
tes physiques de la mesure à ultrasons, par
exemple dans les cas suivants :▷Pour les jeunes enfants ou les animaux.▷Pour les personnes avec certaines tenues
vestimentaires, par exemple des manteaux.▷En cas de perturbations externes des ultra‐
sons, par exemple par des passages de vé‐
hicules ou des machines bruyantes.▷Si les capteurs sont encrassés, givrés, en‐
dommagés ou déréglés.▷En cas de chargement qui dépasse.▷Dans certaines conditions météorologiques,
par exemple humidité de l'air élevée, pluie,
chute de neige, chaleur extrême ou vent
fort.▷Pour les timons et attelages de remorques
d'autres véhicules.▷Pour les objets minces ou pointus.▷Pour les objets en mouvement.▷Pour les objets saillants, en hauteur, par
exemple les corniches ou chargements.▷Pour les objets présentant des angles et des
arêtes vives.▷Pour les objets présentant des surfaces ou
des structures fines, par exemple des clôtu‐
res.▷Pour les objets à surface poreuse.
Des objets bas déjà indiqués, par exemple des
bords de trottoir, peuvent disparaître dans la
zone morte des capteurs avant qu'une tonalité
continue ne retentisse ou après qu'elle a déjà
retenti.
Le cas échéant, le système détecte des cré‐
neaux qui ne conviennent pas en tant que tels.
Dysfonctionnement
Un message Check-Control s'affiche.
L'assistant de stationnement est en panne.
Faire contrôler le système.
Seite 149Confort dynamiqueCOMMANDES149
Online Edition for Part no. 01 40 2 964 680 - X/15

ClimatisationÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option proposés
pour cette série de modèles. C'est pourquoi des
équipements non disponibles pour un véhicule,en raison des options choisies ou du pays, y
sont également décrits. Ceci s'applique égale‐
ment aux fonctions et systèmes de sécurité.
L'utilisation des fonctions et systèmes corres‐
pondants implique le respect des législations
nationales locales en vigueur.
Climatiseur
1Répartition d'air2Débit d'air3Température4Chauffage de siège, à droite   565Fonction de refroidissement6Mode de recyclage d'air7Dégivrage de lunette arrière8Chauffage de pare-brise9Chauffage de siège, à gauche   56Seite 150COMMANDESClimatisation150
Online Edition for Part no. 01 40 2 964 680 - X/15
