MINI Paceman 2013 Manuel du propriétaire (in French)

Huile moteurÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.

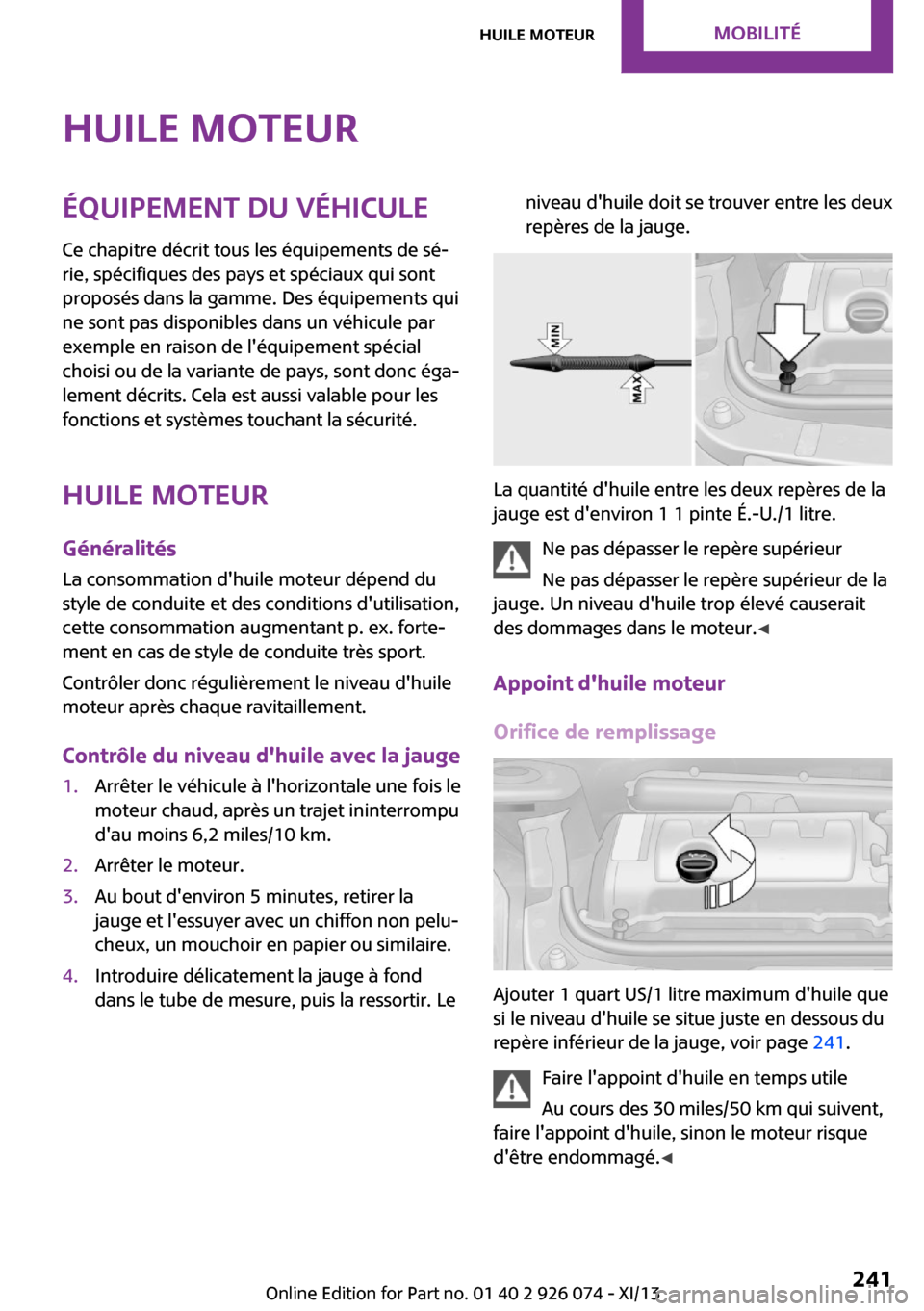

Huile moteur
Généralités La consommation d'huile moteur dépend du
style de conduite et des conditions d'utilisation,
cette consommation augmentant p. ex. forte‐
ment en cas de style de conduite très sport.
Contrôler donc régulièrement le niveau d'huile
moteur après chaque ravitaillement.
Contrôle du niveau d'huile avec la jauge1.Arrêter le véhicule à l'horizontale une fois le
moteur chaud, après un trajet ininterrompu
d'au moins 6,2 miles/10 km.2.Arrêter le moteur.3.Au bout d'environ 5 minutes, retirer la
jauge et l'essuyer avec un chiffon non pelu‐
cheux, un mouchoir en papier ou similaire.4.Introduire délicatement la jauge à fond
dans le tube de mesure, puis la ressortir. Leniveau d'huile doit se trouver entre les deux
repères de la jauge.
La quantité d'huile entre les deux repères de la
jauge est d'environ 1 1 pinte É.-U./1 litre.
Ne pas dépasser le repère supérieur
Ne pas dépasser le repère supérieur de la
jauge. Un niveau d'huile trop élevé causerait
des dommages dans le moteur. ◀
Appoint d'huile moteur
Orifice de remplissage
Ajouter 1 quart US/1 litre maximum d'huile que
si le niveau d'huile se situe juste en dessous du
repère inférieur de la jauge, voir page 241.
Faire l'appoint d'huile en temps utile
Au cours des 30 miles/50 km qui suivent,
faire l'appoint d'huile, sinon le moteur risque
d'être endommagé. ◀
Seite 241Huile moteurMobilité241
Online Edition for Part no. 01 40 2 911 545 - VI/13

Niveau d'huile moteur trop élevé
Faire contrôler le véhicule immédiate‐
ment, car un excès d'huile peut endommager
le moteur.◀
Protection des enfants
Conserver les huiles, graisses etc. hors de
portée des enfants et respecter les avertisse‐
ments donnés sur les bidons, car ces produits
pourraient avoir des effets nocifs.◀
Sortes d'huile pour faire l'appoint
Remarques
Ne pas ajouter d'additifs à l'huile
Ne pas utiliser d'additifs pour l'huile, si‐
non des avaries du moteur pourraient surve‐
nir.◀
Classe de viscosité pour les huiles moteur
Lors de la sélection d'une huile moteur,
veiller à ce que l'huile possède une des classes
de viscosité SAE suivantes : 0W-40, 0W-30,
5W-40 ou 5W-30, sinon des dysfonctionne‐
ments risquent de se produire ou le moteur ris‐
que d'être endommagé.◀
La qualité de l'huile a une importance décisive
sur la longévité du moteur.
En raison de prescriptions nationales, certaines
sortes d'huile ne sont pas disponibles dans tous
les pays.
Qualités d'huile homologuées
Moteur à essenceBMW High Performance SAE 5W-30BMW Longlife-01BMW Longlife-01 FE
Vous pouvez demander d'autres informations
sur les huiles homologuées auprès du Service.
Autres qualités d'huile utilisables en
remplacement
Si aucune huile homologuée n'est disponible, il
est possible d'utiliser jusqu'à 1 quart US/1 litre
d'une huile présentant la spécification sui‐
vante :
Moteur à essenceAPI SM ou spécification de qualité supérieureSeite 242MobilitéHuile moteur242
Online Edition for Part no. 01 40 2 911 545 - VI/13
Changement d'huile moteur
Le fabricant du véhicule recommande de faire
exécuter le changement d'huile moteur par le
Service .

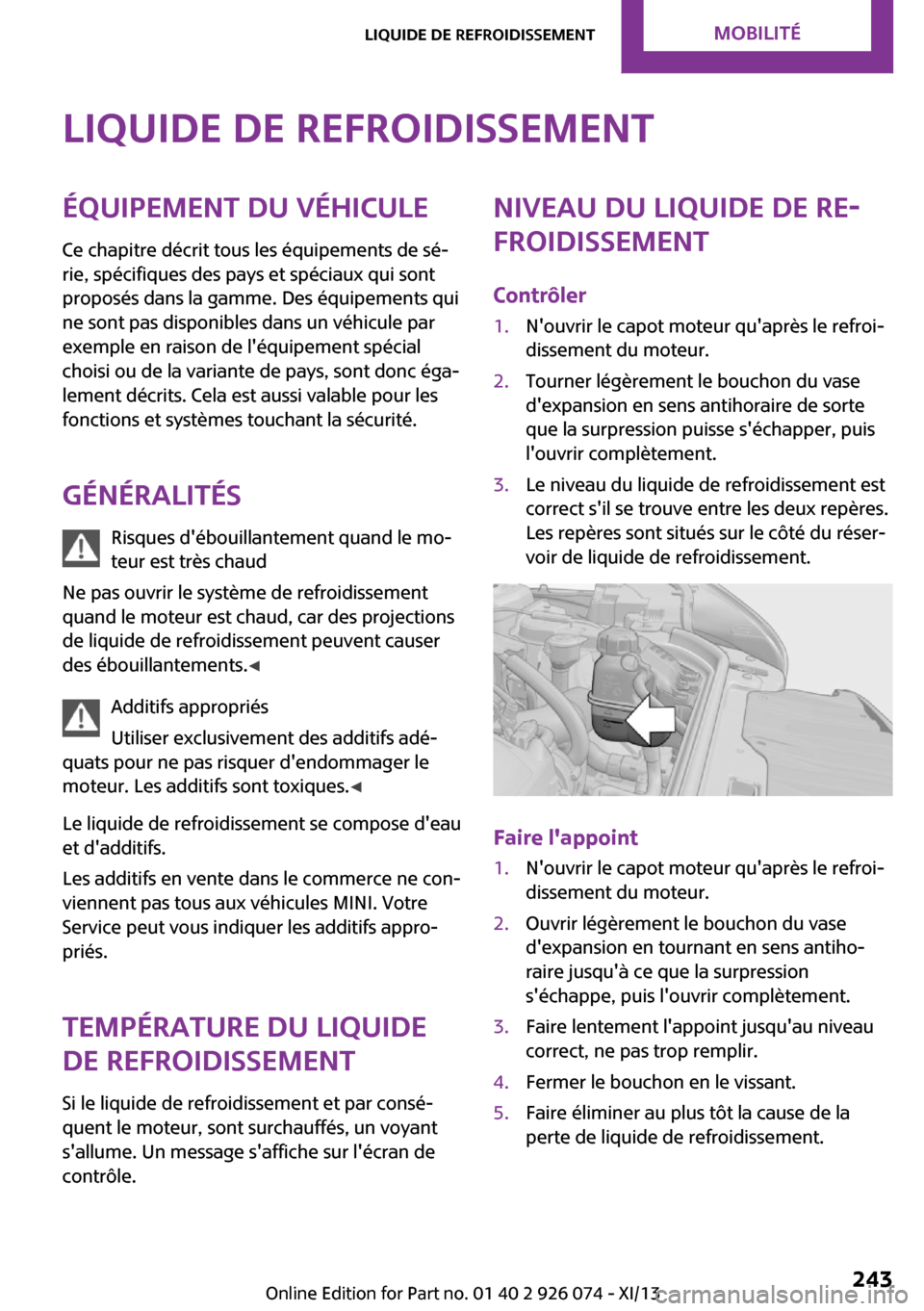

Liquide de refroidissementÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Généralités Risques d'ébouillantement quand le mo‐
teur est très chaud
Ne pas ouvrir le système de refroidissement
quand le moteur est chaud, car des projections
de liquide de refroidissement peuvent causer
des ébouillantements. ◀
Additifs appropriés
Utiliser exclusivement des additifs adé‐
quats pour ne pas risquer d'endommager le
moteur. Les additifs sont toxiques. ◀
Le liquide de refroidissement se compose d'eau
et d'additifs.
Les additifs en vente dans le commerce ne con‐
viennent pas tous aux véhicules MINI. Votre
Service peut vous indiquer les additifs appro‐
priés.
Température du liquide
de refroidissement
Si le liquide de refroidissement et par consé‐
quent le moteur, sont surchauffés, un voyant
s'allume. Un message s'affiche sur l'écran de
contrôle.Niveau du liquide de re‐
froidissement
Contrôler1.N'ouvrir le capot moteur qu'après le refroi‐
dissement du moteur.2.Tourner légèrement le bouchon du vase
d'expansion en sens antihoraire de sorte
que la surpression puisse s'échapper, puis
l'ouvrir complètement.3.Le niveau du liquide de refroidissement est
correct s'il se trouve entre les deux repères.
Les repères sont situés sur le côté du réser‐
voir de liquide de refroidissement.
Faire l'appoint
1.N'ouvrir le capot moteur qu'après le refroi‐
dissement du moteur.2.Ouvrir légèrement le bouchon du vase
d'expansion en tournant en sens antiho‐
raire jusqu'à ce que la surpression
s'échappe, puis l'ouvrir complètement.3.Faire lentement l'appoint jusqu'au niveau
correct, ne pas trop remplir.4.Fermer le bouchon en le vissant.5.Faire éliminer au plus tôt la cause de la
perte de liquide de refroidissement.Seite 243Liquide de refroidissementMobilité243
Online Edition for Part no. 01 40 2 911 545 - VI/13

ÉliminationLors de l'élimination d'additifs pour li‐
quide de refroidissement, respecter les
dispositions applicables sur la protection de
l'environnement.Seite 244MobilitéLiquide de refroidissement244
Online Edition for Part no. 01 40 2 911 545 - VI/13

EntretienÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Système d'entretien MINI
Le système d'entretien MINI vous indique les
mesures de maintenance à prendre afin de ga‐
rantir la fiabilité et la sécurité routière du véhi‐
cule.
Maintenance condition‐
nelle CBS
Des capteurs et des algorithmes spéciaux pren‐
nent en considération les différentes conditions
d'utilisation de votre MINI. Ce qui permet à la
maintenance conditionnelle de détecter les be‐
soins en entretien actuels et à venir.
Le système permet ainsi d'adapter l'étendue
des opérations d'entretien à chaque profil d'ex‐
ploitation.
Des informations détaillées concernant l'éten‐
due des opérations d'entretien peuvent être af‐
fichées, voir page 76, sur l'écran de contrôle.
Données d'entretien dans la
télécommande
Des informations sur les besoins d'entretien
sont continuellement mémorisées dans la télé‐
commande. Le service après-vente lit ces don‐
nées et propose un lot optimal d'opérations
d'entretien. Pour cela, remettre au Conseiller
Service la télécommande avec laquelle la voi‐
ture a roulé en dernier.
Réglage correct de la date
S'assurer que la date est correctement ré‐
glée sinon l'efficacité du Maintenance condi‐
tionnelle CBS n'est pas garantie. ◀
Livret de garantie et de service, Canada, ou Livret
d’information sur l’en‐ tretien et la garantie,
États-Unis
Pour de plus amples informations sur l’entre‐
tien nécessaire, consulter le Livret de garantie
et de service, au Canada, ou le Livret d’informa‐
tion sur l’entretien et la garantie, aux États-
Unis.
Faire exécuter les travaux d'entretien et les ré‐
parations par le Service. Veiller alors à ce que
les opérations d'entretien effectuées soient at‐
testées dans le Livret de garantie et de service,
au Canada, ou le Livret d’information sur l’en‐
tretien et la garantie, aux États-Unis. Ces attes‐
tations sont la preuve d'un entretien régulier.Seite 245EntretienMobilité245
Online Edition for Part no. 01 40 2 911 545 - VI/13

Prise du système de diag‐
nostic embarqué OBD
Prise du système de diagnostic embarqué
La prise du système de diagnostic embar‐
qué ne doit être utilisée que par un service
après-vente ou par un atelier dont le personnel
doté de la formation requise travaille en appli‐
quant les consignes du constructeur automo‐
bile ou par tout autre personne qui y est autori‐
sée. Son utilisation risque sinon d'engendrer
des dysfonctionnements sur le véhicule. ◀
Les composants qui sont déterminants pour la
composition des émissions peuvent être con‐
trôlés avec un appareil par l'intermédiaire de la
prise OBD.
Émissions Les voyants s'allument. La voiture pro‐
duit plus d'émissions que d'habitude.
Poursuite du trajet possible à vitesse
modérée. Faire contrôler la voiture le plus tôt
possible.
Dans certaines conditions, l'un des voyants cli‐
gnote ou s'allume en permanence. Cela signifie que le moteur présente trop de ratés à l'allu‐
mage ou des dysfonctionnements. Dans ce cas,
réduire la vitesse et se rendre immédiatement
au service après-vente le plus proche. De gra‐
ves ratés à l'allumage peuvent en très peu de
temps endommager sérieusement des compo‐
sants importants en ce qui concerne les émis‐
sions, tout particulièrement le catalyseur. De
plus, les composants mécaniques du moteur
risquent d'être endommager.
Si le bouchon du réservoir de carburant
n'est pas fermé conformément aux ins‐
tructions, le système OBD peut conclure
à la fuite de vapeurs de carburant ce qui a pour
conséquence que le témoin s'allume. Si le bou‐
chon du réservoir de carburant est ensuite res‐
serré, le témoin doit s'éteindre en l'espace de
quelques jours.Seite 246MobilitéEntretien246
Online Edition for Part no. 01 40 2 911 545 - VI/13

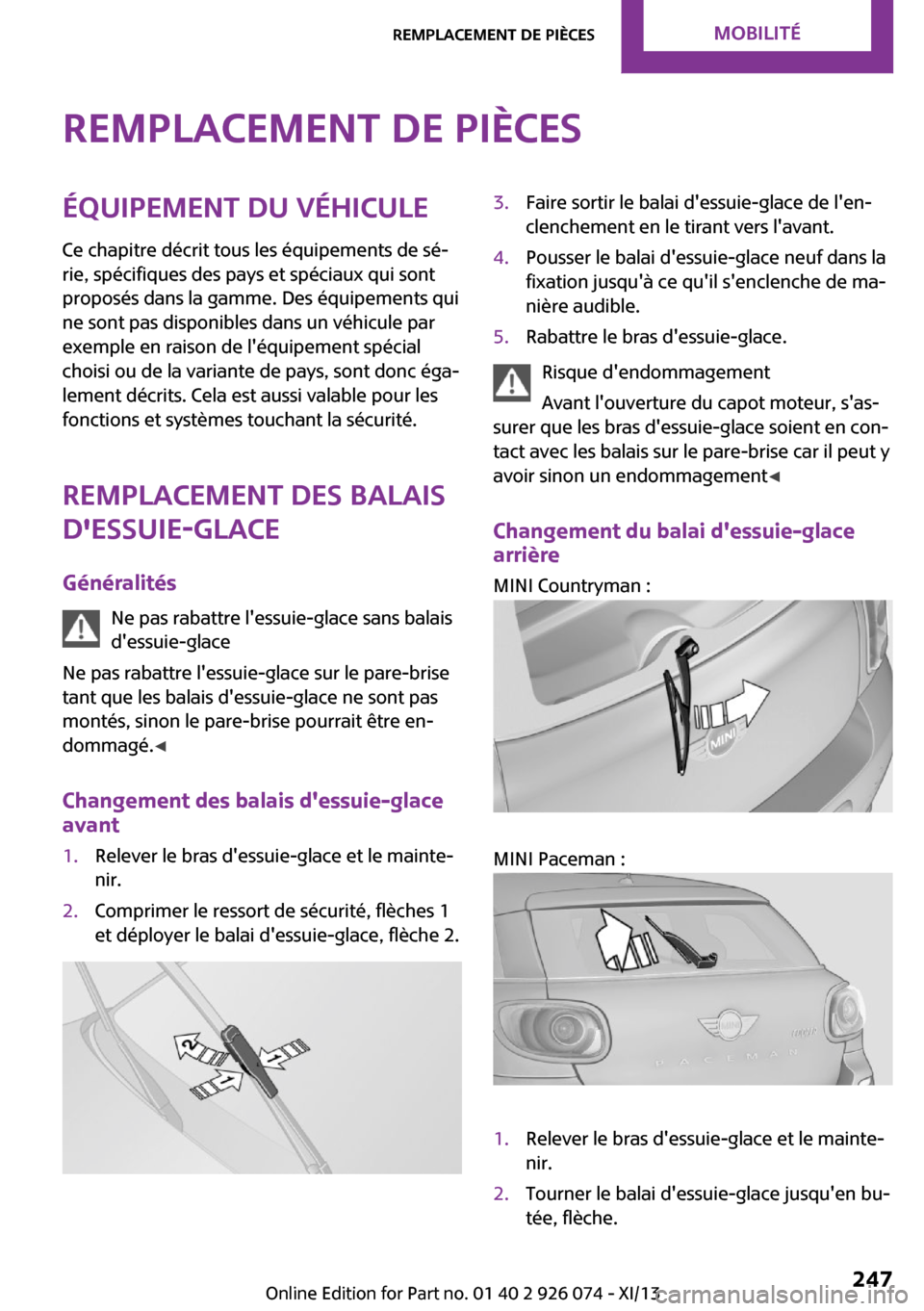

Remplacement de piècesÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Remplacement des balais
d'essuie-glace
Généralités Ne pas rabattre l'essuie-glace sans balais
d'essuie-glace
Ne pas rabattre l'essuie-glace sur le pare-brise
tant que les balais d'essuie-glace ne sont pas
montés, sinon le pare-brise pourrait être en‐
dommagé. ◀
Changement des balais d'essuie-glace avant1.Relever le bras d'essuie-glace et le mainte‐
nir.2.Comprimer le ressort de sécurité, flèches 1
et déployer le balai d'essuie-glace, flèche 2.3.Faire sortir le balai d'essuie-glace de l'en‐
clenchement en le tirant vers l'avant.4.Pousser le balai d'essuie-glace neuf dans la
fixation jusqu'à ce qu'il s'enclenche de ma‐
nière audible.5.Rabattre le bras d'essuie-glace.
Risque d'endommagement
Avant l'ouverture du capot moteur, s'as‐
surer que les bras d'essuie-glace soient en con‐
tact avec les balais sur le pare-brise car il peut y
avoir sinon un endommagement ◀
Changement du balai d'essuie-glace
arrière
MINI Countryman :

MINI Paceman :

1.Relever le bras d'essuie-glace et le mainte‐
nir.2.Tourner le balai d'essuie-glace jusqu'en bu‐
tée, flèche.Seite 247Remplacement de piècesMobilité247
Online Edition for Part no. 01 40 2 911 545 - VI/13

3.Appuyer le balai d'essuie-glace contre la
butée et le dégager ainsi de la fixation.4.Pousser le balai d'essuie-glace neuf dans la
fixation jusqu'à ce qu'il s'enclenche de ma‐
nière audible.5.Rabattre le bras d'essuie-glace.
Remplacement des am‐
poules et des feux
Remarques
Ampoules et feux
Les ampoules et les feux jouent un rôle essen‐
tiel au niveau de la sécurité routière. C'est
pourquoi il est impératif de les manipuler avec
soin.
Le constructeur du véhicule recommande de
faire exécuter ces travaux par service après-
vente si vous n'êtes pas à l'aise avec ce genre
d'opération ou si celles-ci ne sont pas décrites
dans cette notice.
Le Service propose une boîte d'ampoules de re‐
change.
Risque de brûlure
Ne changer les ampoules qu'après leur
refroidissement pour éviter toute brûlure. ◀
Travaux sur le système d'éclairage
Avant toute intervention sur le système
d'éclairage, éteindre les feux correspondants
pour ne pas provoquer un court-circuit.
Respecter les indications du fabricant des am‐
poules, éventuellement jointes, afin d'éviter
tout risque de blessures et de détériorations
lors du remplacement des ampoules. ◀
Ne pas toucher les ampoules
Ne pas saisir le verre des ampoules neu‐
ves avec les doigts nus, car les moindres impu‐
retés déposées sur le verre grillent et réduisent
la longévité de l'ampoule.
Utiliser toujours un chiffon propre, une ser‐
viette en papier, etc. ou saisir l'ampoule par le
culot. ◀
Entretien des projecteurs, voir page 264.
Pour les lampes dont le remplacement n'est
pas décrit, adressez-vous au service après-
vente ou à un garage qui travaille en respec‐
tant les consignes du constructeur et avec un
personnel formé à cet effet.
Pour contrôler et régler la visée des projecteurs,
contacter un concessionnaire MINI.
Diodes électroluminescentes LED Les commandes, les indicateurs et les autres
équipements intérieurs du véhicule sont équi‐
pés de diodes luminescentes installées derrière
un cache et servant de source de lumière.
Ces diodes électroluminescentes sont apparen‐
tées aux diodes laser conventionnelles et sont
désignées par le législateur comme « diodes
électroluminescentes de la catégorie 1 ».
Ne pas retirer les caches
Il ne faut pas enlever les caches et regar‐
der pendant plusieurs heures directement dans
le rayon non filtré, car cela peut provoquer une
irritation de la rétine. ◀
Verres de projecteurs
Par temps froid et humide, les projecteurs peu‐
vent s'embuer à l'intérieur. Quand on allume
l'éclairage, la buée disparaît rapidement. Les
projecteurs n'ont pas besoin d'être remplacés.
Si malgré l'éclairage allumé pendant le roulage,
les projecteurs restent embués et si de l'humi‐
dité se forme de plus en plus, gouttes d'eau
dans la lampe par exemple, il faut faire effec‐
tuer un contrôle par le Service.
Eclairage bi-xénonLa durée de vie de ces ampoules est très élevée
et la probabilité d'une défaillance est très faible
si elles ne sont constamment allumées et étein‐
tes. Si cependant une ampoule devait ne plusSeite 248MobilitéRemplacement de pièces248
Online Edition for Part no. 01 40 2 911 545 - VI/13

marcher, il est possible de continuer à conduire
de façon modérée avec les projecteurs anti‐
brouillard si les lois en vigueur dans le pays le
permettent.
Ne procéder à aucune intervention/aucun
remplacement d'ampoules sur les phares
au xénon
Faire effectuer tous les travaux sur le système
des phares au xénon, y compris le remplace‐
ment des ampoules, par le service après-vente.
Sinon, étant donné la haute tension, l'exécution
incorrecte des travaux présenterait un danger
de mort. ◀
Éclairage avant, remplacement des
ampoules
Feux de croisement et feux de route halogènes
Ampoule H13, 60/55 watts
Porter des lunettes de protection et des
gants de sécurité
Les ampoules halogènes sont sous pression,
c'est pourquoi il faut porter des lunettes de
protection et des gants de sécurité. Sinon, si
l'ampoule est endommagée, elle risque de cau‐
ser des blessures. ◀
Reposer le cache avec soin
Mettre en place le cache avec soin car, si‐
non, des défauts d'étanchéité pourraient appa‐
raître et endommager le système de projec‐
teurs. ◀
Accès à l'ampoule dans le
compartiment moteur
Respecter les instructions concernant les am‐
poules et les feux, voir page 248.
Les ampoules des feux de croisement / de
route peuvent être remplacées à partir du com‐
partiment moteur.
Retirer le cache :
1.Appuyer sur l'attache.2.Rabattre le cache et le retirer de la fixation.
Pour remonter le cache, procéder dans l'ordre
inverse.
Reposer le cache avec soin
Mettre en place le cache avec soin car, si‐
non, des défauts d'étanchéité pourraient appa‐
raître et endommager le système de projec‐
teurs. ◀
Remplacement de l'ampoule
1.Tourner l'ampoule dans le sens horaire, flè‐
che 1, et la retirer, flèche 2.Seite 249Remplacement de piècesMobilité249
Online Edition for Part no. 01 40 2 911 545 - VI/13

2.Appuyer sur le dispositif de déverrouillage,
flèche 1, et débrancher le connecteur, flè‐
che 2.3.Pour installer l'ampoule neuve et remettre
le cache, procéder dans l'ordre inverse.
Clignotants, feux de position / de
stationnement et projecteurs
antibrouillard
Accès aux ampoules par le passage de roue
Respecter les instructions concernant les am‐
poules et les feux, voir page 248.
1Clignotants2Feux de position / de stationnement / anti‐
brouillard
Remplacement de l'ampoule des clignotants
Ampoule 21 watts, P 21 W, le cas échéant
PY 21 W
1.Braquer la roue.2.Retirer le cache 1.
À cet effet, tourner le cache dans le sens
antihoraire.3.Retirer le cache intérieur. À cet effet, tour‐
ner le cache dans le sens antihoraire.4.Tourner l'ampoule dans le sens antihoraire
et la retirer.5.Pour installer l'ampoule neuve et remettre
les caches, procéder dans l'ordre inverse.
Remplacement de l'ampoule des feux de
position / stationnement
Ampoule 5 watts, W 5 W
1.Braquer la roue.2.Retirer le cache 2.
À cet effet, tourner le cache dans le sens
antihoraire.Seite 250MobilitéRemplacement de pièces250
Online Edition for Part no. 01 40 2 911 545 - VI/13
