MINI Paceman 2013 Manuel du propriétaire (in French)
Manufacturer: MINI, Model Year: 2013, Model line: Paceman, Model: MINI Paceman 2013Pages: 293, PDF Size: 28.47 MB
Page 81 of 293

Les capteurs ne peuvent pas par exemple dé‐
tecter le brouillard ou un temps brumeux. Dans
ce cas, allumer manuellement l'éclairage pour
ne pas courir de risques. ◀
Lorsque les feux de croisement de jour sont ac‐
tivés, avec le contact mis, les feux de croise‐
ment sont toujours allumés en position 3 du
commutateur.
L'éclairage extérieur est éteint automatique‐
ment dès que le contact est coupé sur le véhi‐
cule.
Feux de route/Feux de stationnement1Clignotants / feux de stationnement2Allumer les feux de route3Éteindre les feux de route / appel de phare
Pour se garer, le véhicule peut être éclairé d'un
côté ; dans ce cas, respecter la réglementation
nationale en vigueur.
Les feux de stationnement déchargent la batte‐
rie. Pour cette raison, éviter de les laisser allu‐
més de façon prolongée, sinon le moteur ris‐
que de ne plus pouvoir démarrer.
Allumer les feux de stationnement
Pour allumer les feux de stationnement à gau‐
che ou à droite après l'arrêt du véhicule, pous‐
ser deux fois la manette des clignotants vers le
haut ou vers le bas, flèche 1.
Éteindre les feux de stationnement
Pousser la manette vers le haut ou vers le bas
jusqu'au point de résistance.
Feux de croisement de jour
Avec le contact mis, les feux de croisement de
jour sont allumés en position 0, 1 ou 3 du com‐
mutateur.
L'éclairage extérieur est éteint automatique‐
ment dès que le contact est coupé sur le véhi‐
cule.
Après coupure du contact, les feux de position
s'allument en position 1 du commutateur.
Activation et désactivation1.« Réglages »2.« Eclairage »3.« Eclairage de jour »
Le réglage est mémorisé pour la télécom‐
mande actuellement utilisée.
Éclairage d'accueil Lorsque le véhicule est arrêté et si le commuta‐
teur d'éclairage est resté en position 2 ou 3, les
feux de position et l'éclairage intérieur s'allu‐
ment pendant un certain temps lors du déver‐
rouillage du véhicule.
Éclairage jusqu'au pas de la porte
Les feux de croisement restent encore allumés
un certain temps quand on actionne l'appel de
phares après la coupure du contact, l'éclairage
étant éteint.
Réglage de la durée
1.« Réglages »2.« Eclairage »Seite 81ÉclairageUtilisation81
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 82 of 293

3.« Ecl. p. porte: s »4.Réglage de la durée.
Le réglage est mémorisé pour la télécom‐
mande actuellement utilisée.
Éclairage de virage adap‐
tatif
Principe L'éclairage de virage adaptatif est une com‐
mande variable des projecteurs qui permet
l'éclairage dynamique de la chaussée.
En fonction de l'angle de braquage et d'autres
paramètres, le faisceau des projecteurs suit le
tracé de la chaussée.
Activation
Avec le contact mis, tourner le commutateur
d'éclairage sur la position 3, voir page 80.
Pour ne pas éblouir les usages roulant en sens
inverse, l'éclairage de virage adaptatif ne pi‐
vote pas à l'arrêt vers le côté conducteur.
En marche arrière, l'éclairage de virage adapta‐
tif n'est pas activé.
Dysfonctionnement Le voyant d'avertissement s'allume. Unmessage s'affiche sur l'écran de con‐
trôle. L'éclairage de virage adaptatif
présente un défaut ou est en panne. Faire con‐
trôler le système le plus tôt possible.
Antibrouillard
Aperçu
Allumer les projecteurs antibrouillard : appuyer
sur le commutateur.
Pour les éteindre, appuyer de nouveau sur le
commutateur correspondant vers le haut ou
vers le bas.
Projecteurs antibrouillard Les feux de position ou les feux de croisement
doivent être allumés. Le témoin vert s'allume
lorsque les projecteurs antibrouillard sont acti‐
vés.
Selon l'équipement, les projecteurs antibrouil‐
lard s'éteignent lorsque l'appel de phare ou les
feux de route sont activés.
Si la commande automatique des feux de croi‐
sement est activée, voir page 80, les feux de
croisement sont allumés automatiquement lors
de l'activation des projecteurs antibrouillard.
Éclairage du tableau de
bord
Pour le réglage de l'intensité d'éclairage, les
feux de position ou les feux de croisement doi‐
vent être allumés. L'intensité d'éclairage aug‐
mente jusqu'à un certain point puis baisse de
nouveau.
Seite 82UtilisationÉclairage82
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 83 of 293

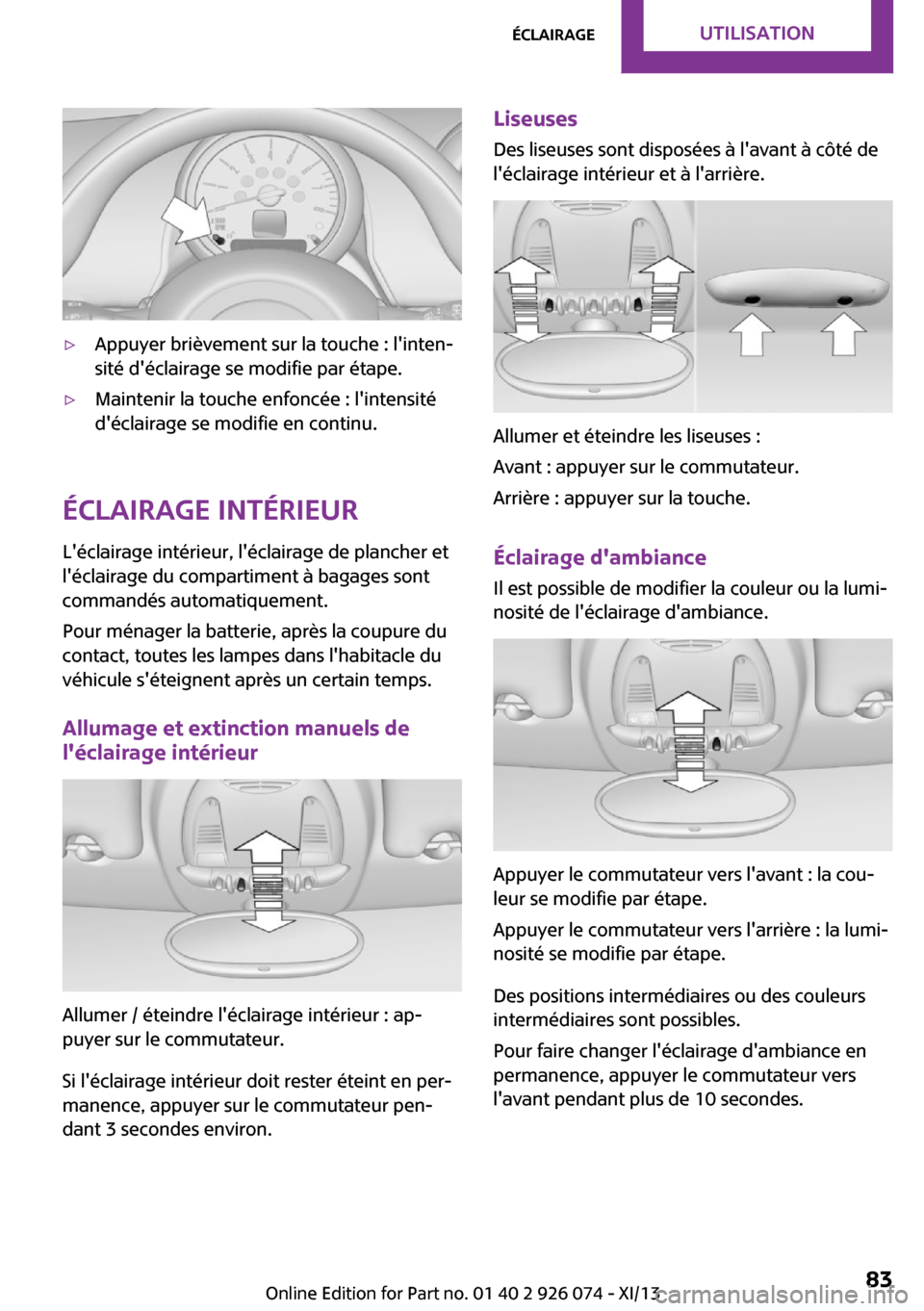

▷Appuyer brièvement sur la touche : l'inten‐
sité d'éclairage se modifie par étape.▷Maintenir la touche enfoncée : l'intensité
d'éclairage se modifie en continu.
Éclairage intérieur
L'éclairage intérieur, l'éclairage de plancher et
l'éclairage du compartiment à bagages sont
commandés automatiquement.
Pour ménager la batterie, après la coupure du
contact, toutes les lampes dans l'habitacle du
véhicule s'éteignent après un certain temps.
Allumage et extinction manuels de
l'éclairage intérieur
Allumer / éteindre l'éclairage intérieur : ap‐
puyer sur le commutateur.
Si l'éclairage intérieur doit rester éteint en per‐
manence, appuyer sur le commutateur pen‐
dant 3 secondes environ.
Liseuses
Des liseuses sont disposées à l'avant à côté de
l'éclairage intérieur et à l'arrière.
Allumer et éteindre les liseuses :
Avant : appuyer sur le commutateur.
Arrière : appuyer sur la touche.
Éclairage d'ambiance
Il est possible de modifier la couleur ou la lumi‐
nosité de l'éclairage d'ambiance.
Appuyer le commutateur vers l'avant : la cou‐
leur se modifie par étape.
Appuyer le commutateur vers l'arrière : la lumi‐
nosité se modifie par étape.
Des positions intermédiaires ou des couleurs
intermédiaires sont possibles.
Pour faire changer l'éclairage d'ambiance en
permanence, appuyer le commutateur vers
l'avant pendant plus de 10 secondes.
Seite 83ÉclairageUtilisation83
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 84 of 293

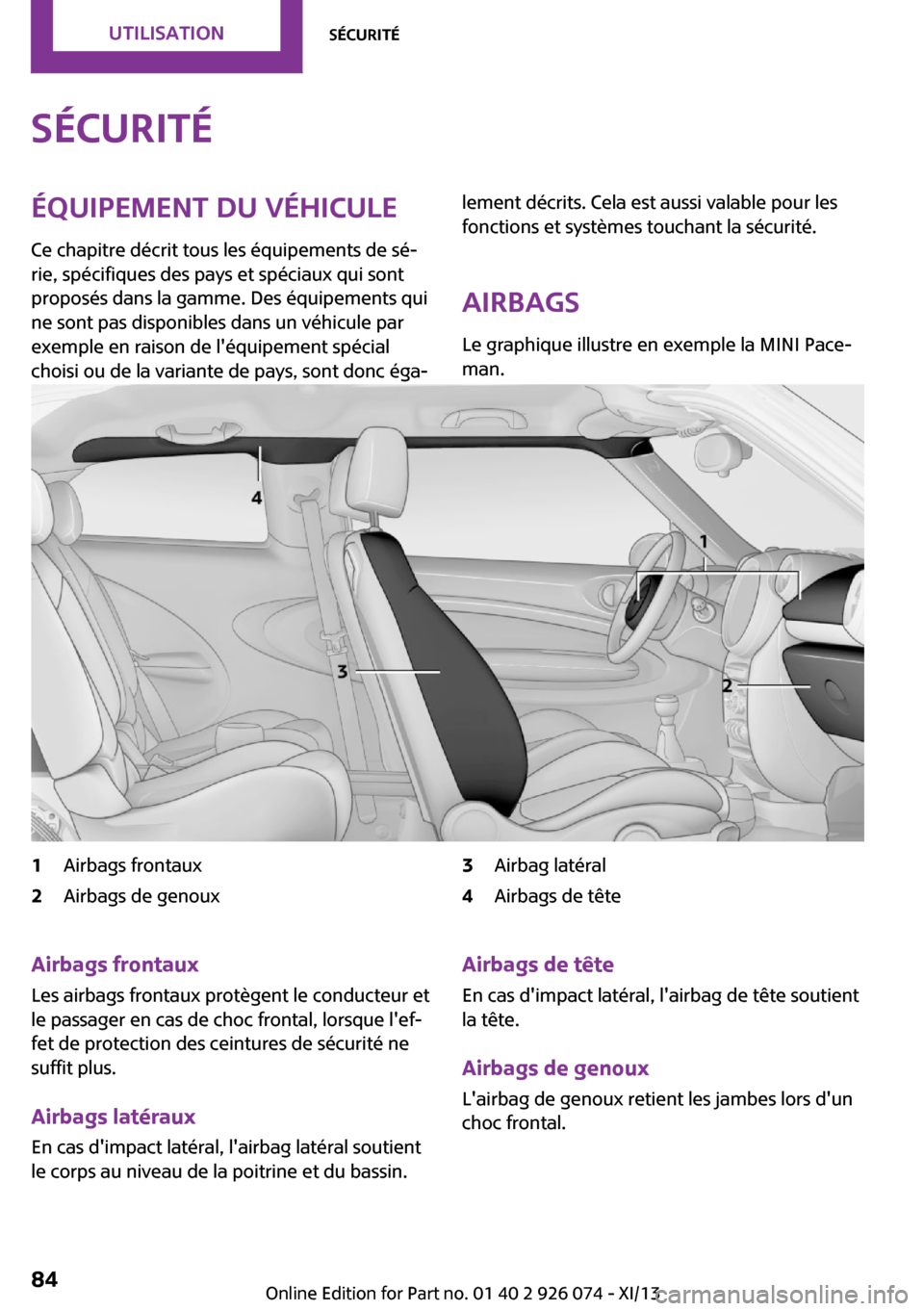

SécuritéÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
AirbagsLe graphique illustre en exemple la MINI Pace‐
man.1Airbags frontaux2Airbags de genoux3Airbag latéral4Airbags de têteAirbags frontaux
Les airbags frontaux protègent le conducteur et
le passager en cas de choc frontal, lorsque l'ef‐
fet de protection des ceintures de sécurité ne
suffit plus.
Airbags latéraux
En cas d'impact latéral, l'airbag latéral soutient
le corps au niveau de la poitrine et du bassin.Airbags de tête
En cas d'impact latéral, l'airbag de tête soutient
la tête.
Airbags de genoux L'airbag de genoux retient les jambes lors d'un
choc frontal.Seite 84UtilisationSécurité84
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 85 of 293

Protection
Les airbags ne se déclenchent pas toujours en
cas de collision, par exemple lors d'un accident
de moindre gravité ou d'impact de l'arrière.
Instructions pour une efficacité optimale
de la protection par les airbags▷Se tenir à distance des airbags.▷Toujours saisir le volant par la jante, les
mains en position 3 heures et 9 heures,
pour minimiser le risque de blessure aux
mains ou aux bras lors d'un déclenchement
de l'airbag.▷Il ne doit se trouver aucune autre personne,
aucun animal ni objet entre les airbags et
des personnes.▷Ne pas utiliser le cache de l'airbag frontal
côté passager comme vide-poches.▷Garder dégagés le tableau de bord et le
pare-brise côté passager, c.-à-d. ne pas les
occulter avec un film autocollant ou des re‐
vêtements et ne pas y apposer par exemple
de fixations pour un appareil de navigation
ou un téléphone portable.▷Veiller à ce que le passager avant soit assis
correctement, c.-à-d. qu'il laisse les pieds
ou les jambes dans l'espace réservé aux
jambes et ne les appuie pas sur le tableau
de bord, car cela pourrait causer des bles‐
sures aux jambes lors du déclenchement de
l'airbag frontal.▷Sur les sièges avant, ne pas monter de
housses, de coussins ou d'autres accessoi‐
res qui ne seraient pas homologués spécia‐
lement pour des sièges avec airbags laté‐
raux intégrés.▷Ne pas suspendre de vêtements, par exem‐
ple vestons, sur les dossiers.▷Veiller à ce que les occupants aient la tête
loin des airbags latéraux et ne l'appuient
pas sur l'airbag de tête, car cela pourrait
causer des blessures lors du déclenchement
des airbags.▷Ne pas démonter le système de retenue
airbag.▷Ne pas démonter le volant.▷Ne rien coller sur les pièces de recouvre‐
ment des airbags, ne pas les garnir d'un re‐
vêtement quelconque ni les modifier de
quelque manière que ce soit.▷Ne pas modifier ou transformer de quelque
manière que ce soit les composants ou le
câblage électrique du système airbag. Ceci
s'applique aussi aux recouvrements du vo‐
lant, au tableau de bord, aux sièges et aux
montants de toit ainsi qu'aux parties latéra‐
les du ciel de pavillon. ◀
Selon les circonstances, même quand on ob‐
serve toutes les instructions, des blessures ré‐
sultant d'un contact avec les airbags ne sont
pas totalement exclues.
Chez des personnes sensibles, le bruit de l'allu‐
mage et du gonflement peut causer temporai‐
rement des perturbations auditives, en règle
générale passagères.
En cas de défaut, mise hors service ou
après le déclenchement des airbags
Immédiatement après le déclenchement du
système, ne pas toucher aux différents compo‐
sants pour éviter de se brûler.
Ne confier le contrôle, les réparations, le dé‐
montage et la mise à la ferraille des généra‐
teurs de gaz des airbags qu'à votre Service ou à
un atelier disposant des autorisations nécessai‐
res en matière de pyrotechnique.
Toute intervention qui ne serait pas effectuée
dans le respect strict des prescriptions pourrait
entraîner une panne du système ou son dé‐
clenchement intempestif, avec le risque de
causer des blessures. ◀
Vous trouverez aussi des avertissements et des
informations sur les airbags dans les pare-soleil.
Seite 85SécuritéUtilisation85
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 86 of 293

Désactivation automatique des airbags
du passager avant
La mesure de la résistance électrique du corps
humain permet de détecter si le siège du pas‐
sager avant est occupé.
Les airbags frontaux, latéraux et de genoux
côté passager sont activés ou désactivés en
conséquence par le système.
L'état actuel, désactivé ou activé, des airbags
du passager avant est indiqué par le témoin si‐
tué au-dessus du rétroviseur intérieur, voir
page 86.
Laisser les pieds dans l'espace réservé
aux jambes
Veiller à ce que le passager avant laisse les
pieds dans l'espace réservé aux jambes, car la
fonction de l'airbag du passager avant ne peut
sinon pas être assurée. ◀
Système de retenue pour enfant sur le
siège du passager avant
Avant le transport d'un enfant sur le siège du
passager avant, observer les instructions de sé‐
curité et les instructions d'action sous Transport
d'enfants en sécurité, voir page 54.◀
Dérangement de la désactivation
automatique
Avec des adolescents et des personnes adultes,
les airbags du passager avant peuvent se dés‐ activer dans certaines positions assises. Dans
un tel cas, le témoin pour les airbags du passa‐
ger avant s'allume.
Dans un tel cas, le passager doit prendre une
position adéquate de telle sorte que les airbags
du passager avant soient activés et que le té‐
moin soit éteint.
Si l'activation n'a pas lieu même lorsque le pas‐
sager est assis correctement, ce dernier doit
prendre place à l'arrière.
Pour permettre une détection correcte de l'as‐
sise occupée :▷Ne pas monter sur le siège du passager
avant de housses, de coussins de siège, de
garnitures de massage à boules ou d'objets
similaires qui ne sont pas spécialement re‐
commandés par le constructeur de votre
MINI.▷Ne pas déposer d'appareils électroniques
sur le siège du passager avant si un sys‐
tème de retenue pour enfant y a été
monté.▷Ne pas poser sous le siège des objets qui
pourraient exercer une pression sur le
siège, depuis le bas.
Témoin des airbags du passager avant
Le témoin des airbags du passager avant mon‐
tre l'état de fonctionnement des airbags du
passager avant.
Le voyant montre si les airbags sont activés ou
désactivés.
▷Le témoin s'allume si le sys‐
tème a constaté sur le siège
la présence d'un enfant assis
avec un système de retenue
pour enfant, conformément
aux règles de sécurité, ou si
le siège est vide. Les airbags
du côté du passager avant
ne sont pas activés.▷Le témoin ne s'allume pas si le système a
constaté sur le siège la présence d'une per‐
sonne de stature suffisante et correctement
assise. Les airbags du côté du passager
avant sont activés.Seite 86UtilisationSécurité86
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 87 of 293

La plupart des sièges enfant sont reconnus par
le système. Tout particulièrement les sièges en‐
fant qui sont exigés par la NHTSA à l'instant de
la production de la voiture. Après le montage
d'un siège enfant, s'assurer que le témoin pour
les airbags du passager avant s'allume. Celui-ci
indique que le siège enfant a été reconnu et
que les airbags du passager avant ne sont pas
activés.
Disponibilité du système airbag
À partir de la position radio, voir
page 59, le voyant s'allume brièvement
et montre ainsi la disponibilité de l'en‐
semble du système airbag et des prétension‐
neurs.
Dérangement du système airbag
▷Le voyant ne s'allume pas à partir de la po‐
sition radio.▷Le voyant reste allumé en permanence.
En cas de défaut, faire contrôler le sys‐
tème airbag immédiatement
En cas de défaut, faire vérifier immédiatement
le système airbag, sinon le système risque de
ne pas fonctionner convenablement lors d'un
accident malgré une gravité suffisante de cet
accident. ◀
Avertisseur de crevaison
RPA
Principe Le système ne mesure pas la pression de gon‐
flage réelle dans le pneu.
Le système détecte une perte de pression en comparant les vitesses de rotation des différen‐
tes roues pendant la conduite.
Lors d'une perte de pression, le diamètre de la roue correspondante change et avec lui sa vi‐
tesse de rotation. Cette variation est constatée
et le système signale alors une crevaison.
Conditions de fonctionnement Le système doit être réinitialisé lorsque la pres‐
sion de gonflage est correcte, sinon il ne pour‐
rait pas donner un avertissement fiable en cas
de crevaison.
L'initialisation doit être répétée après chaque
correction de la pression de gonflage et après
chaque changement de pneu ou de roue.
Limites du système Crevaison soudaine
De graves avaries de pneu soudainement
causées par des effets extérieurs ne peuvent
pas être annoncées à l'avance. ◀
Une baisse de pression normale et régulière,
dans les quatre pneus, ne peut pas être détec‐
tée. En conséquence, vérifier régulièrement la
pression de gonflage des pneus.
Dans les situations suivantes, le système risque
d'intervenir à retardement ou de ne pas fonc‐
tionner correctement :▷Système non initialisé.▷Circulation sur chaussée enneigée ou glis‐
sante.▷Style de conduite sportif : glissement sur les
roues motrices, fortes accélérations trans‐
versales.Seite 87SécuritéUtilisation87
Online Edition for Part no. 01 40 2 911 545 - VI/13

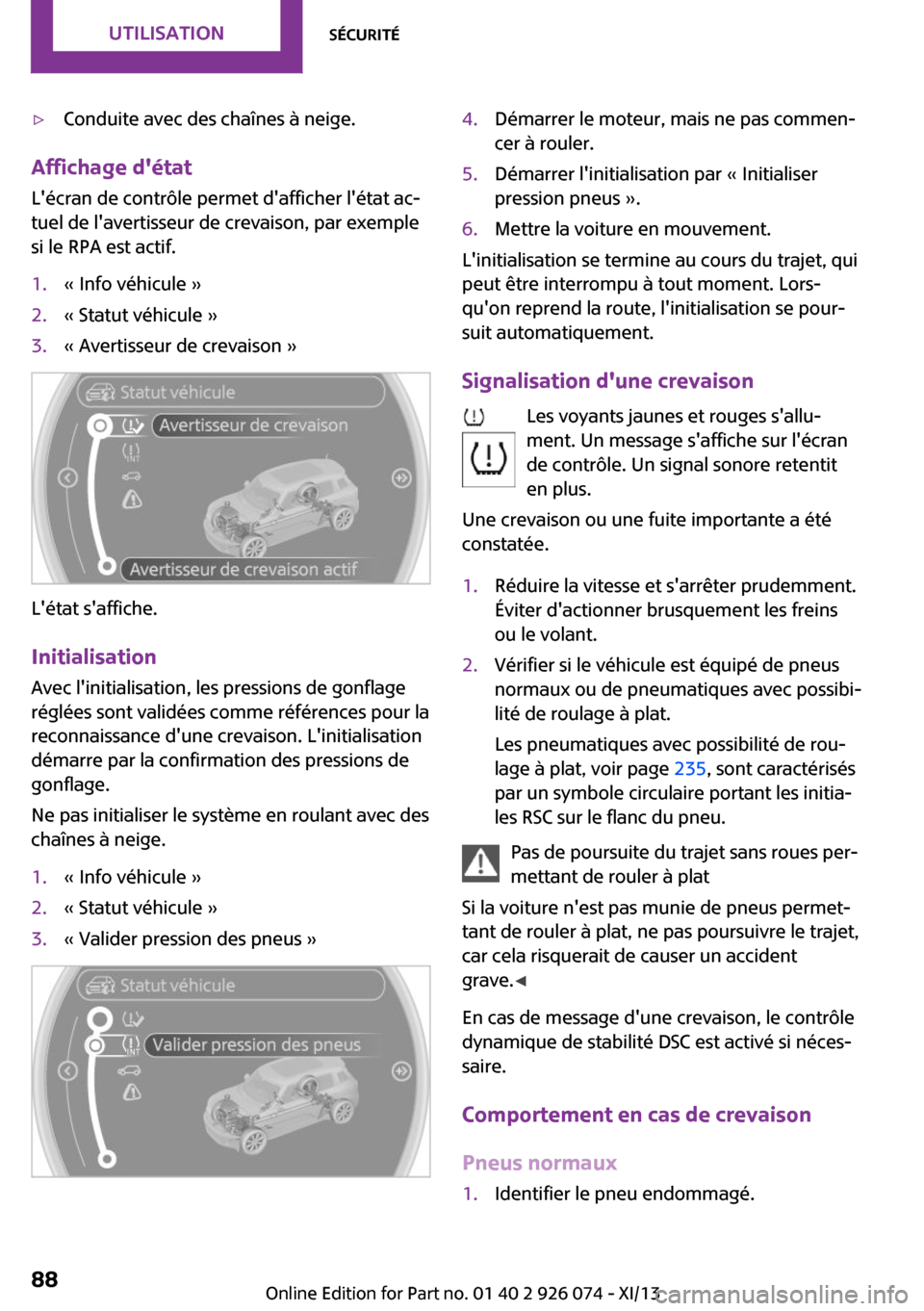

Page 88 of 293

▷Conduite avec des chaînes à neige.
Affichage d'étatL'écran de contrôle permet d'afficher l'état ac‐
tuel de l'avertisseur de crevaison, par exemple
si le RPA est actif.
1.« Info véhicule »2.« Statut véhicule »3.« Avertisseur de crevaison »
L'état s'affiche.
Initialisation
Avec l'initialisation, les pressions de gonflage
réglées sont validées comme références pour la
reconnaissance d'une crevaison. L'initialisation
démarre par la confirmation des pressions de
gonflage.
Ne pas initialiser le système en roulant avec des
chaînes à neige.
1.« Info véhicule »2.« Statut véhicule »3.« Valider pression des pneus »4.Démarrer le moteur, mais ne pas commen‐
cer à rouler.5.Démarrer l'initialisation par « Initialiser pression pneus ».6.Mettre la voiture en mouvement.
L'initialisation se termine au cours du trajet, qui
peut être interrompu à tout moment. Lors‐
qu'on reprend la route, l'initialisation se pour‐
suit automatiquement.
Signalisation d'une crevaison Les voyants jaunes et rouges s'allu‐
ment. Un message s'affiche sur l'écran
de contrôle. Un signal sonore retentit
en plus.
Une crevaison ou une fuite importante a été
constatée.
1.Réduire la vitesse et s'arrêter prudemment.
Éviter d'actionner brusquement les freins
ou le volant.2.Vérifier si le véhicule est équipé de pneus
normaux ou de pneumatiques avec possibi‐
lité de roulage à plat.
Les pneumatiques avec possibilité de rou‐
lage à plat, voir page 235, sont caractérisés
par un symbole circulaire portant les initia‐
les RSC sur le flanc du pneu.
Pas de poursuite du trajet sans roues per‐
mettant de rouler à plat
Si la voiture n'est pas munie de pneus permet‐
tant de rouler à plat, ne pas poursuivre le trajet,
car cela risquerait de causer un accident
grave. ◀
En cas de message d'une crevaison, le contrôle
dynamique de stabilité DSC est activé si néces‐
saire.
Comportement en cas de crevaison
Pneus normaux
1.Identifier le pneu endommagé.Seite 88UtilisationSécurité88
Online Edition for Part no. 01 40 2 911 545 - VI/13

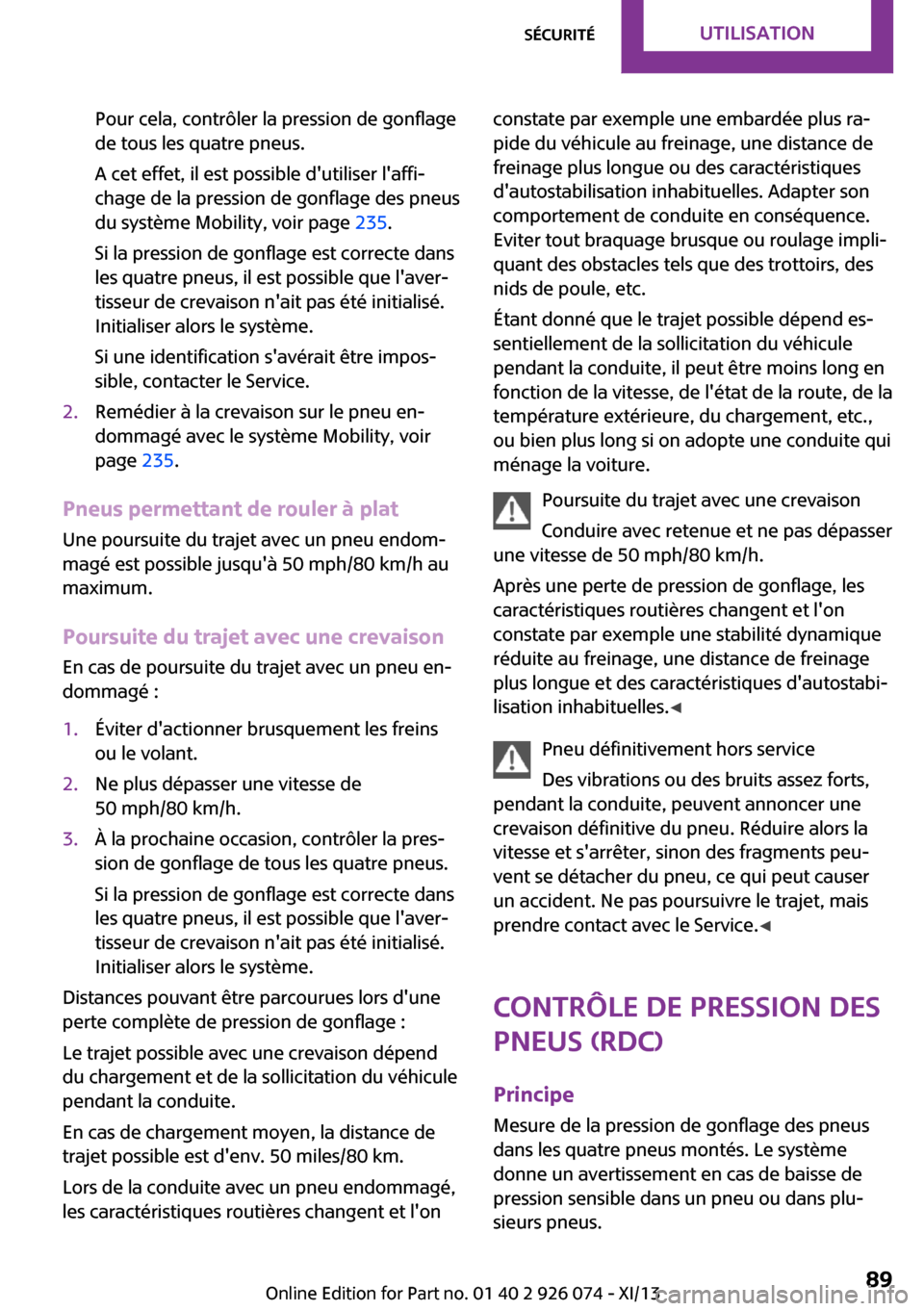

Page 89 of 293

Pour cela, contrôler la pression de gonflage
de tous les quatre pneus.
A cet effet, il est possible d'utiliser l'affi‐
chage de la pression de gonflage des pneus
du système Mobility, voir page 235.
Si la pression de gonflage est correcte dans
les quatre pneus, il est possible que l'aver‐
tisseur de crevaison n'ait pas été initialisé.
Initialiser alors le système.
Si une identification s'avérait être impos‐
sible, contacter le Service.2.Remédier à la crevaison sur le pneu en‐
dommagé avec le système Mobility, voir
page 235.
Pneus permettant de rouler à plat
Une poursuite du trajet avec un pneu endom‐
magé est possible jusqu'à 50 mph/80 km/h au
maximum.
Poursuite du trajet avec une crevaison En cas de poursuite du trajet avec un pneu en‐
dommagé :
1.Éviter d'actionner brusquement les freins
ou le volant.2.Ne plus dépasser une vitesse de
50 mph/80 km/h.3.À la prochaine occasion, contrôler la pres‐
sion de gonflage de tous les quatre pneus.
Si la pression de gonflage est correcte dans
les quatre pneus, il est possible que l'aver‐
tisseur de crevaison n'ait pas été initialisé.
Initialiser alors le système.
Distances pouvant être parcourues lors d'une
perte complète de pression de gonflage :
Le trajet possible avec une crevaison dépend
du chargement et de la sollicitation du véhicule
pendant la conduite.
En cas de chargement moyen, la distance de
trajet possible est d'env. 50 miles/80 km.
Lors de la conduite avec un pneu endommagé,
les caractéristiques routières changent et l'on
constate par exemple une embardée plus ra‐
pide du véhicule au freinage, une distance de
freinage plus longue ou des caractéristiques
d'autostabilisation inhabituelles. Adapter son
comportement de conduite en conséquence.
Eviter tout braquage brusque ou roulage impli‐
quant des obstacles tels que des trottoirs, des
nids de poule, etc.
Étant donné que le trajet possible dépend es‐
sentiellement de la sollicitation du véhicule
pendant la conduite, il peut être moins long en
fonction de la vitesse, de l'état de la route, de la
température extérieure, du chargement, etc.,
ou bien plus long si on adopte une conduite qui
ménage la voiture.
Poursuite du trajet avec une crevaison
Conduire avec retenue et ne pas dépasser
une vitesse de 50 mph/80 km/h.
Après une perte de pression de gonflage, les
caractéristiques routières changent et l'on constate par exemple une stabilité dynamique
réduite au freinage, une distance de freinage
plus longue et des caractéristiques d'autostabi‐
lisation inhabituelles. ◀
Pneu définitivement hors service Des vibrations ou des bruits assez forts,
pendant la conduite, peuvent annoncer une
crevaison définitive du pneu. Réduire alors la
vitesse et s'arrêter, sinon des fragments peu‐
vent se détacher du pneu, ce qui peut causer
un accident. Ne pas poursuivre le trajet, mais
prendre contact avec le Service. ◀
Contrôle de pression des
pneus (RDC)
Principe
Mesure de la pression de gonflage des pneus
dans les quatre pneus montés. Le système
donne un avertissement en cas de baisse de
pression sensible dans un pneu ou dans plu‐
sieurs pneus.Seite 89SécuritéUtilisation89
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 90 of 293

Conditions de fonctionnementLe système doit être réinitialisé lorsque la pres‐
sion de gonflage est correcte, sinon il ne pour‐
rait pas donner un avertissement fiable en cas
de crevaison.
Toujours monter des roues munies de l'électro‐
nique RDC, afin de garantir le fonctionnement
impeccable du système.
L'initialisation doit être répétée après chaque
correction de la pression de gonflage et après
chaque changement de pneu ou de roue.
Limites du système Crevaison soudaine
De graves avaries de pneu soudainement
causées par des effets extérieurs ne peuvent
pas être annoncées à l'avance. ◀
S'il n'a pas été réinitialisé, le système ne fonc‐
tionne pas correctement. Il signale par exemple
une crevaison bien que les pressions de gon‐
flage soient correctes.
Dans les conditions suivantes, le système est
inactif et ne peut donc pas signaler une crevai‐
son :▷Montage d'une roue sans électronique
RDC.▷Perturbation du RDC par d'autres installa‐
tions ou appareils utilisant la même fré‐
quence radio.
Affichage d'état
1.« Info véhicule »2.« Statut véhicule »3.« Contrôle de pression pneus »
L'état s'affiche.
Affichage de l'état sur l'écran de
contrôle
L'état du système et des pneus est exprimé par
la couleur des pneus.
Le système tient compte d'une variation de
pression des pneus pendant la conduite.
Une correction n'est nécessaire que quand le
Contrôle de pression des pneus RDC l'affiche.
Roues, vert
La pression de gonflage correspond à l'état de
consigne.
« TPM/RDC actif » s'affiche sur l'écran de bord.
Une roue jaune Crevaison ou perte majeure de pression dans le
pneu affiché.
Toutes les roues jaunes
▷Crevaison ou perte majeure de pression
dans plusieurs pneus.▷Le système n'a pas été réinitialisé après le
changement de roue et avertit donc de la
dernière initialisation des pressions de gon‐
flage.▷Une crevaison sur un ou plusieurs pneus
pendant la réinitialisation du système.
Roues, gris
Le système ne peut reconnaître aucune crevai‐
son.
Seite 90UtilisationSécurité90
Online Edition for Part no. 01 40 2 911 545 - VI/13
