MITSUBISHI ASX 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

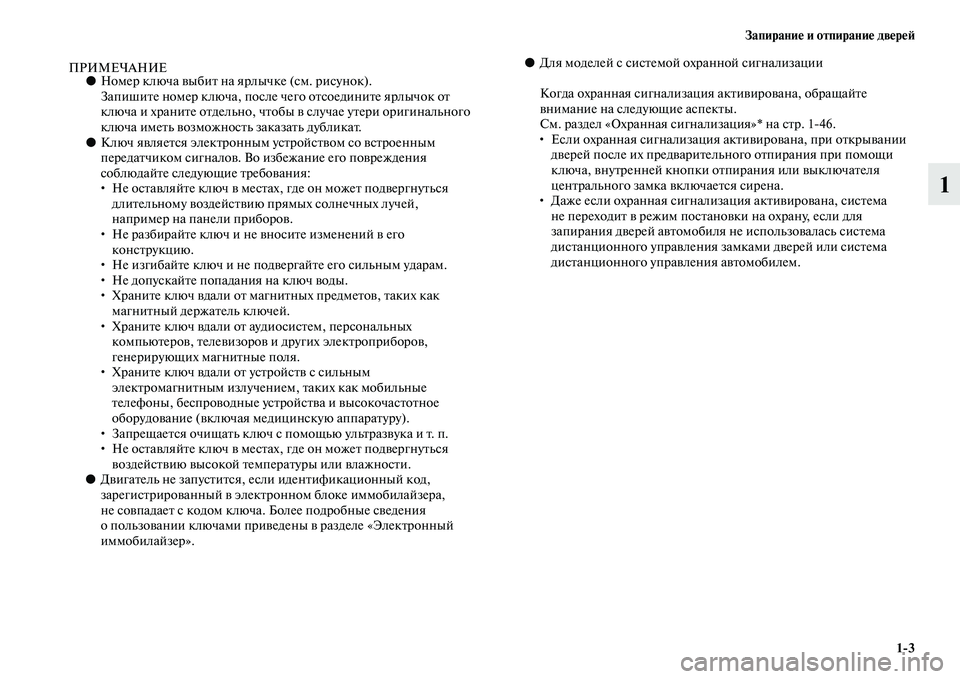

Запирание и отпирание дверей
1/3
1
ПРИМЕЧАНИЕ●Номер ключа выбит на ярлычке (см. рисунок).
Запишите номер ключа, после чего отсоедините ярлычок от
ключа и храните отдельно, чтобы в случае утери оригинального
ключа иметь возможность заказать дубликат.
●Ключ является электронным устройством со встроенным
передатчиком сигналов. Во избежание его повреждения
соблюдайте следующие требования:
• Не оставляйте ключ в местах, где он может подвергнуться
длительному воздействию прямых солнечных лучей,
например на панели приборов.
• Не разбирайте ключ и не вносите изменений в его
конструкцию.
• Не изгибайте ключ и не подвергайте его сильным ударам.
• Не допускайте попадания на ключ воды.
• Храните ключ вдали от магнитных предметов, таких как
магнитный держатель ключей.
• Храните ключ вдали от аудиосистем, персональных
компьютеров, телевизоров и других электроприборов,
генерирующих магнитные поля.
• Храните ключ вдали от устройств с сильным
электромагнитным излучением, таких как мобильные
телефоны, беспроводные устройства и высокочастотное
оборудование (включая медицинскую аппаратуру).
• Запрещается очищать ключ с помощью ультразвука и т. п.
• Не оставляйте ключ в местах, где он может подвергнуться
воздействию высокой температуры или влажности.
●Двигатель не запустится, если идентификационный код,
зарегистрированный в электронном блоке иммобилайзера,
не совпадает с кодом ключа. Более подробные сведения
о пользовании ключами приведены в разделе «Электронный
иммобилайзер».●Для моделей с системой охранной сигнализации
Когда охранная сигнализация активирована, обращайте
внимание на следующие аспекты.
См. раздел «Охранная сигнализация»* на стр. 1 46.
• Если охранная сигнализация активирована, при открывании
дверей после их предварительного отпирания при помощи
ключа, внутренней кнопки отпирания или выключателя
центрального замка включается сирена.
• Даже если охранная сигнализация активирована, система
не переходит в режим постановки на охрану, если для
запирания дверей автомобиля не использовалась система
дистанционного управления замками дверей или система
дистанционного управления автомобилем.

1/4 Запирание и отпирание дверей

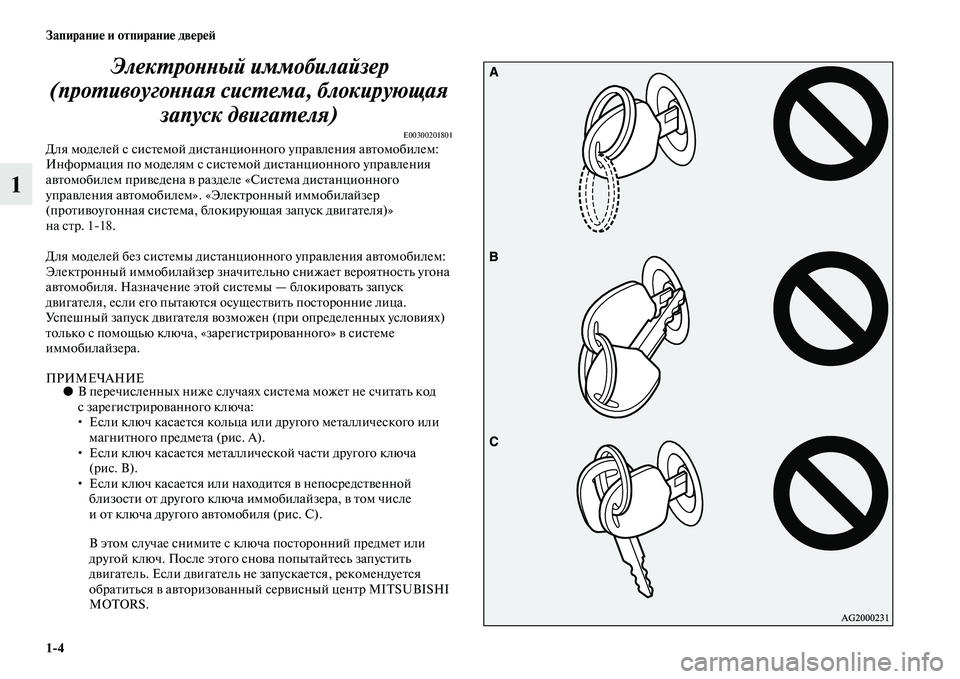

1Электронный иммобилайзер
(противоугонная система, блокирующая
запуск двигателя)
E00300201801Для моделей с системой дистанционного управления автомобилем:
Информация по моделям с системой дистанционного управления
автомобилем приведена в разделе «Система дистанционного
управления автомобилем». «Электронный иммобилайзер
(противоугонная система, блокирующая запуск двигателя)»
на стр. 1 18.
Для моделей без системы дистанционного управления автомобилем:
Электронный иммобилайзер значительно снижает вероятность угона
автомобиля. Назначение этой системы — блокировать запуск
двигателя, если его пытаются осуществить посторонние лица.
Успешный запуск двигателя возможен (при определенных условиях)
только с помощью ключа, «зарегистрированного» в системе
иммобилайзера.
ПРИМЕЧАНИЕ●В перечисленных ниже случаях система может не считать код
с зарегистрированного ключа:
• Если ключ касается кольца или другого металлического или
магнитного предмета (рис. А).
• Если ключ касается металлической части другого ключа
(рис. B).
• Если ключ касается или находится в непосредственной
близости от другого ключа иммобилайзера, в том числе
и от ключа другого автомобиля (рис. C).
В этом случае снимите с ключа посторонний предмет или
другой ключ. После этого снова попытайтесь запустить
двигатель. Если двигатель не запускается, рекомендуется
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS.

Запирание и отпирание дверей
1/5
1
●В случае потери одного из ключей как можно скорее закажите
дубликат ключа в авторизованном сервисном центре
MITSUBISHI MOTORS. Чтобы получить ключ, предоставьте
автомобиль и все оставшиеся ключи в авторизованный
сервисный центр MITSUBISHI MOTORS. Все ключи
необходимо перерегистрировать в электронном блоке
иммобилайзера. Всего в иммобилайзере можно

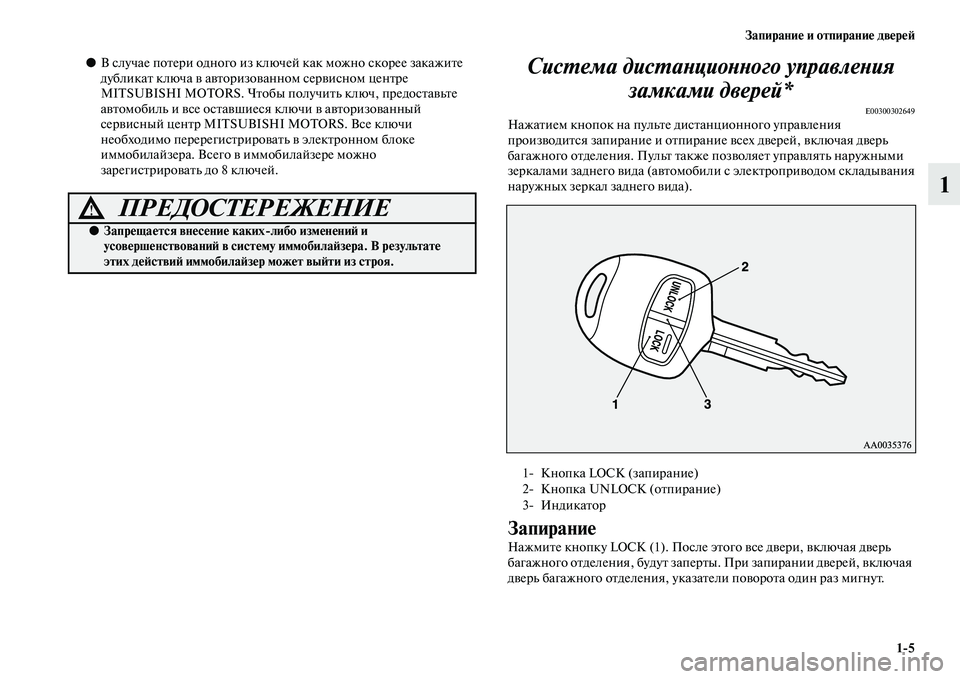

зарегистрировать до 8 ключей.Система дистанционного управления
замками дверей*
E00300302649Нажатием кнопок на пульте дистанционного управления
производится запирание и отпирание всех дверей, включая дверь
багажного отделения. Пульт также позволяет управлять наружными
зеркалами заднего вида (автомобили с электроприводом складывания
наружных зеркал заднего вида).
Запирание
Нажмите кнопку LOCK (1). После этого все двери, включая дверь
багажного отделения, будут заперты. При запирании дверей, включая
дверь багажного отделения, указатели поворота один раз мигнут.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается внесение каких/либо изменений и
усовершенствований в систему иммобилайзера. В результате
этих действий иммобилайзер может выйти из строя.
1 Кнопка LOCK (запирание)
2 Кнопка UNLOCK (отпирание)
3 Индикатор

1/6 Запирание и отпирание дверей
1
ПРИМЕЧАНИЕ●На автомобилях с системой Dead Lock нажатие кнопки LOCK
(1) два раза подряд вызывает включение функции Dead Lock.
(См. раздел «Включение системы» на стр. 1 39.)
Отпирание
Нажмите кнопку UNLOCK (2). После этого все двери, включая дверь
багажного отделения, будут отперты. Если в момент отпирания
выключатель передней лампы освещения салона находится в
положении DOOR или выключатель задней лампы освещения салона
(кроме модификаций с солнцезащитной шторкой) находится в
среднем положении (●), лампы освещения салона включатся
приблизительно на 15 секунд, а указатели поворотов дважды мигнут.
В зависимости от модели автомобиля также можно
запрограммировать включение габаритных огней примерно на 30 с.
См. раздел «Органы управления и контрольно измерительные
приборы». «Вежливая подсветка» на стр. 3 70.
ПРИМЕЧАНИЕ●Пульт дистанционного управления замками дверей не работает
в следующих случаях:
• Ключ находится в замке зажигания.
• Какая либо дверь, включая дверь багажного отделения,
открыта или закрыта неплотно (работает только функция
отпирания).
●На всех автомобилях, кроме модификаций с системой Dead
Lock, функцию отпирания дверей можно запрограммировать
таким образом, что при однократном нажатии кнопки
UNLOCK (2) будет отпираться только дверь водителя.
В этом случае для отпирания всех дверей требуется нажать
кнопку UNLOCK два раза подряд.
См. раздел «Настройка способа отпирания дверей и двери
багажного отделения» на стр. 1 8.
●При каждом нажатии кнопки включается индикатор (3).●Для автомобилей с выключателем складывания наружных
зеркал заднего вида возможно складывание и возврат наружных
зеркал заднего вида в рабочее положение с помощью пульта
дистанционного управления при запирании и отпирании
автомобиля.
См. раздел «Начало движения и вождение автомобиля».
«Наружные зеркала заднего вида», стр. 4 11.
●Если в течение примерно 30 секунд после нажатия кнопки
UNLOCK (2) не будет открыта ни одна дверь, включая дверь
багажного отделения, двери вновь автоматически будут заперты.
●Работу функций можно изменить следующим образом:
• Изменить интервал до повторного автоматического
запирания дверей.
• Установить подтверждение (мигание указателей поворота)
только в момент запирания или только в момент отпирания
дверей и двери багажного отделения.
• Функцию подтверждения (сообщающую о запирании и
отпирании дверей миганием указателей поворота) можно
отключить.
• Количество миганий указателей поворота при подтверждении
отпирания/запирания дверей можно изменить.
Более подробную информацию можно получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Использование системы Dead Lock
На автомобилях, оснащенных системой Dead Lock, для ее включения
можно использовать пульт дистанционного управления.
(См. раздел «Система Dead Lock»* на стр. 1 39.)

Запирание и отпирание дверей
1/7
1

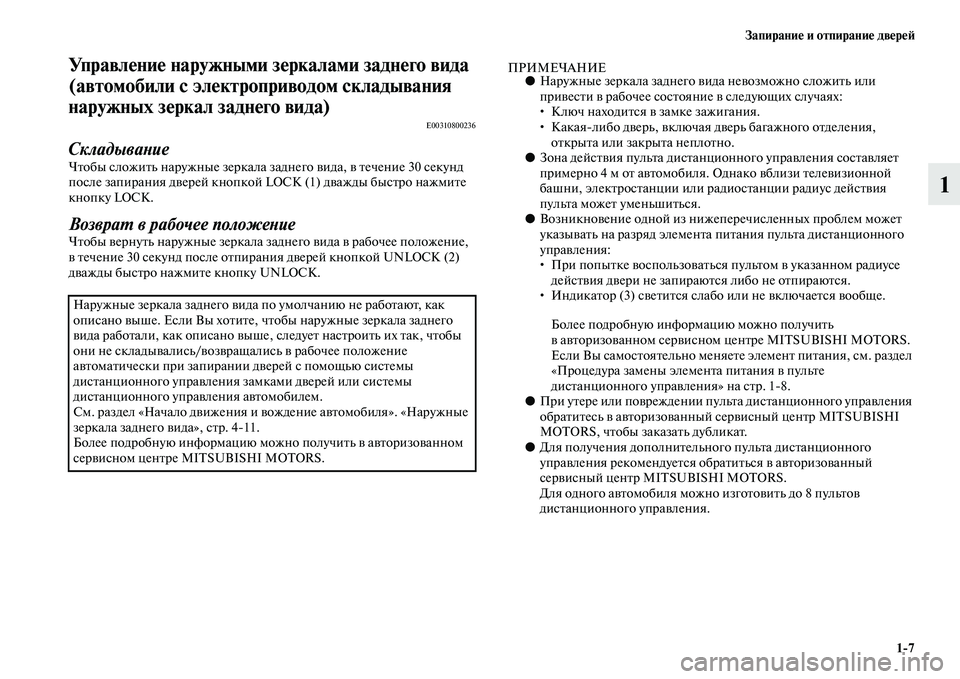

Управление наружными зеркалами заднего вида
(автомобили с электроприводом складывания
наружных зеркал заднего вида)
E00310800236
СкладываниеЧтобы сложить наружные зеркала заднего вида, в течение 30 секунд
после запирания дверей кнопкой LOCK (1) дважды быстро нажмите
кнопку LOCK.
Возврат в рабочее положениеЧтобы вернуть наружные зеркала заднего вида в рабочее положение,
в течение 30 секунд после отпирания дверей кнопкой UNLOCK (2)
дважды быстро нажмите кнопку UNLOCK.
ПРИМЕЧАНИЕ●Наружные зеркала заднего вида невозможно сложить или
привести в рабочее состояние в следующих случаях:
• Ключ находится в замке зажигания.
• Какая либо дверь, включая дверь багажного отделения,
открыта или закрыта неплотно.
●Зона действия пульта дистанционного управления составляет
примерно 4 м от автомобиля. Однако вблизи телевизионной
башни, электростанции или радиостанции радиус действия
пульта может уменьшиться.
●Возникновение одной из нижеперечисленных проблем может
указывать на разряд элемента питания пульта дистанционного
управления:
• При попытке воспользоваться пультом в указанном радиусе
действия двери не запираются либо не отпираются.
• Индикатор (3) светится слабо или не включается вообще.
Более подробную информацию можно получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Если Вы самостоятельно меняете элемент питания, см. раздел
«Процедура замены элемента питания в пульте
дистанционного управления» на стр. 1 8.
●При утере или повреждении пульта дистанционного управления
обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS, чтобы заказать дубликат.
●Для получения дополнительного пульта дистанционного
управления рекомендуется обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
Для одного автомобиля можно изготовить до 8 пультов
дистанционного управления. Наружные зеркала заднего вида по умолчанию не работают, как
описано выше. Если Вы хотите, чтобы наружные зеркала заднего
вида работали, как описано выше, следует настроить их так, чтобы
они не складывались/возвращались в рабочее положение
автоматически при запирании дверей с помощью системы
дистанционного управления замками дверей или системы
дистанционного управления автомобилем.
См. раздел «Начало движения и вождение автомобиля». «Наружные
зеркала заднего вида», стр. 4 11.
Более подробную информацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.

1/8 Запирание и отпирание дверей
1

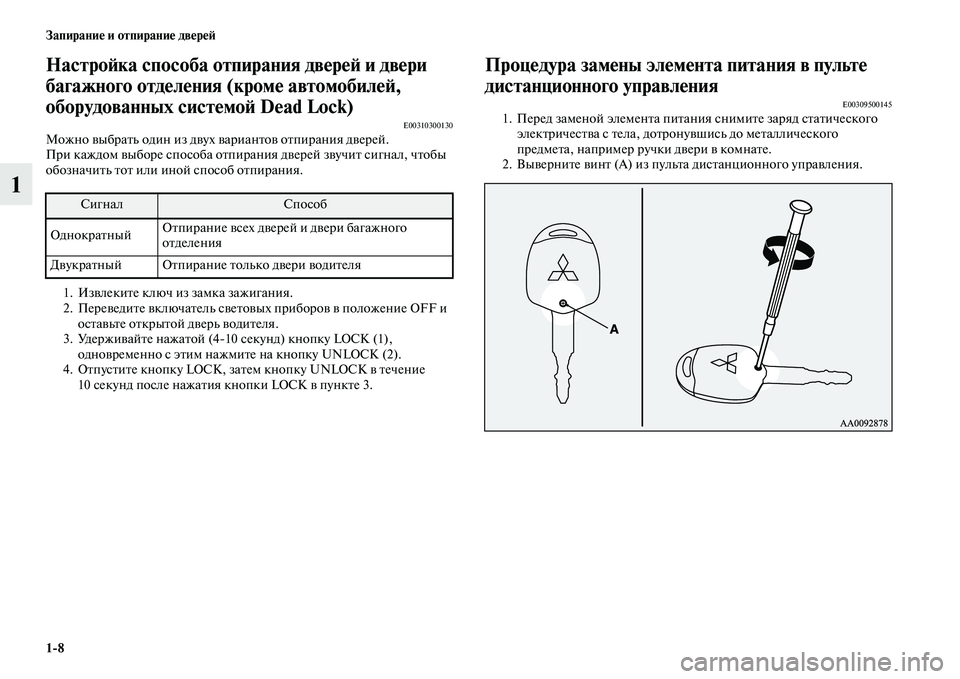

Настройка способа отпирания дверей и двери
багажного отделения (кроме автомобилей,
оборудованных системой Dead Lock)
E00310300130Можно выбрать один из двух вариантов отпирания дверей.
При каждом выборе способа отпирания дверей звучит сигнал, чтобы
обозначить тот или иной способ отпирания.
1. Извлеките ключ из замка зажигания.
2. Переведите включатель световых приборов в положение OFF и
оставьте открытой дверь водителя.
3. Удерживайте нажатой (4 10 секунд) кнопку LOCK (1),
одновременно с этим нажмите на кнопку UNLOCK (2).
4. Отпустите кнопку LOCK, затем кнопку UNLOCK в течение
10 секунд после нажатия кнопки LOCK в пункте 3.
Процедура замены элемента питания в пульте
дистанционного управления
E003095001451. Перед заменой элемента питания снимите заряд статического
электричества с тела, дотронувшись до металлического
предмета, например ручки двери в комнате.
2. Выверните винт (А) из пульта дистанционного управления.
СигналСпособ
ОднократныйОтпирание всех дверей и двери багажного
отделения
Двукратный Отпирание только двери водителя

Запирание и отпирание дверей
1/9
1

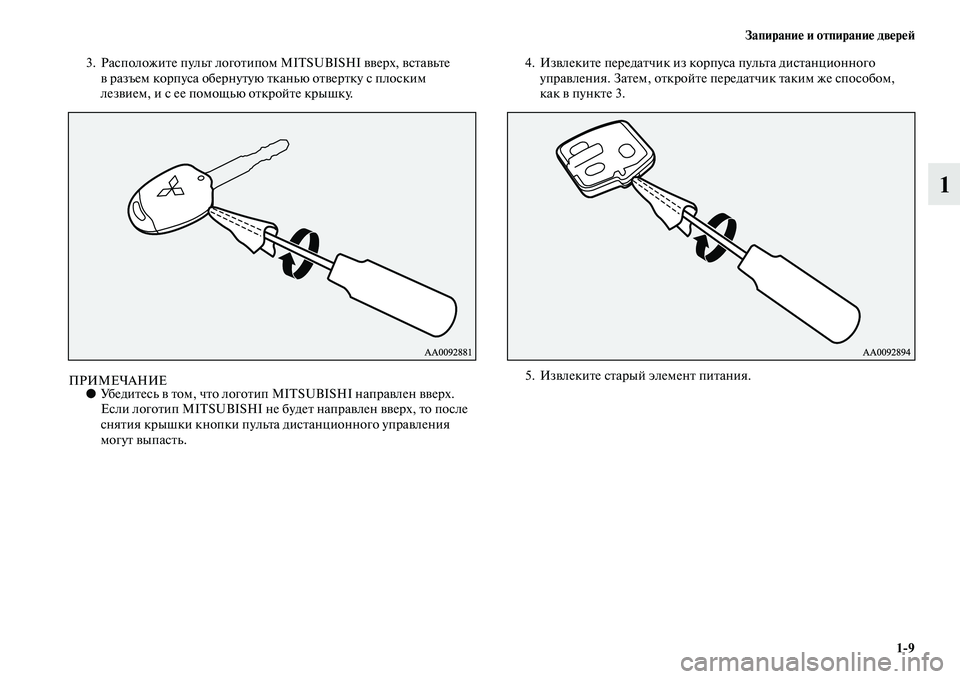

3. Расположите пульт логотипом MITSUBISHI вверх, вставьте
в разъем корпуса обернутую тканью отвертку с плоским
лезвием, и с ее помощью откройте крышку.
ПРИМЕЧАНИЕ●Убедитесь в том, что логотип MITSUBISHI направлен вверх.
Если логотип MITSUBISHI не будет направлен вверх, то после
снятия крышки кнопки пульта дистанционного управления
могут выпасть.4. Извлеките передатчик из корпуса пульта дистанционного
управления. Затем, откройте передатчик таким же способом,
как в пункте 3.
5. Извлеките старый элемент питания.

1/10 Запирание и отпирание дверей
1

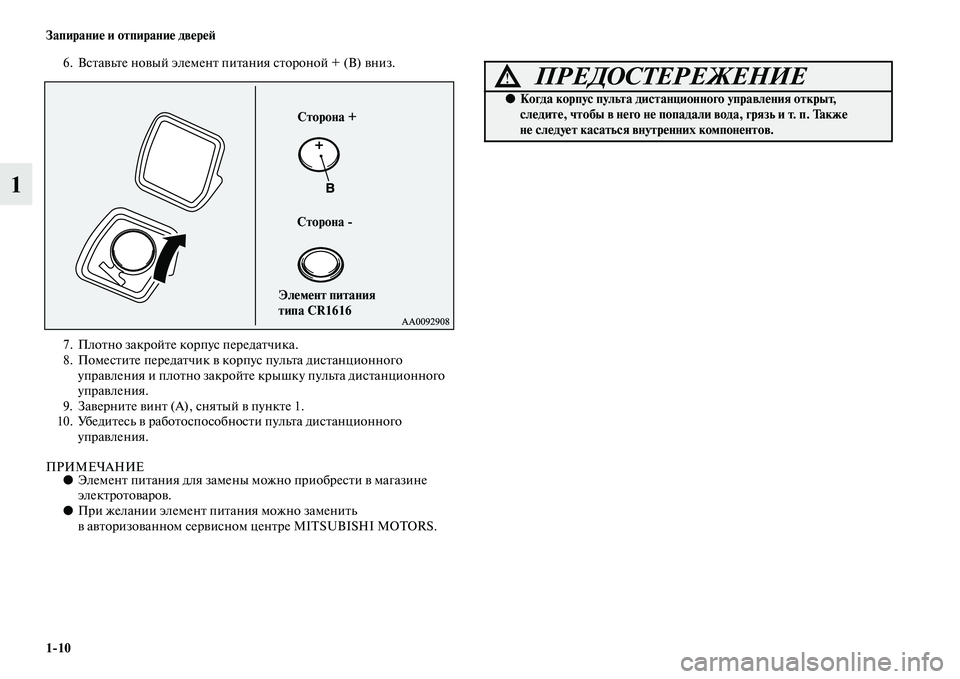

6. Вставьте новый элемент питания стороной + (B) вниз.
7. Плотно закройте корпус передатчика.
8. Поместите передатчик в корпус пульта дистанционного
управления и плотно закройте крышку пульта дистанционного
управления.
9. Заверните винт (A), снятый в пункте 1.
10. Убедитесь в работоспособности пульта дистанционного
управления.
ПРИМЕЧАНИЕ●Элемент питания для замены можно приобрести в магазине
электротоваров.
●При желании элемент питания можно заменить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Элемент питания
типа CR1616Сторона +
Сторона /
ПРЕДОСТЕРЕЖЕНИЕ!
●Когда корпус пульта дистанционного управления открыт,
следите, чтобы в него не попадали вода, грязь и т. п. Также
не следует касаться внутренних компонентов.

Запирание и отпирание дверей
1/11

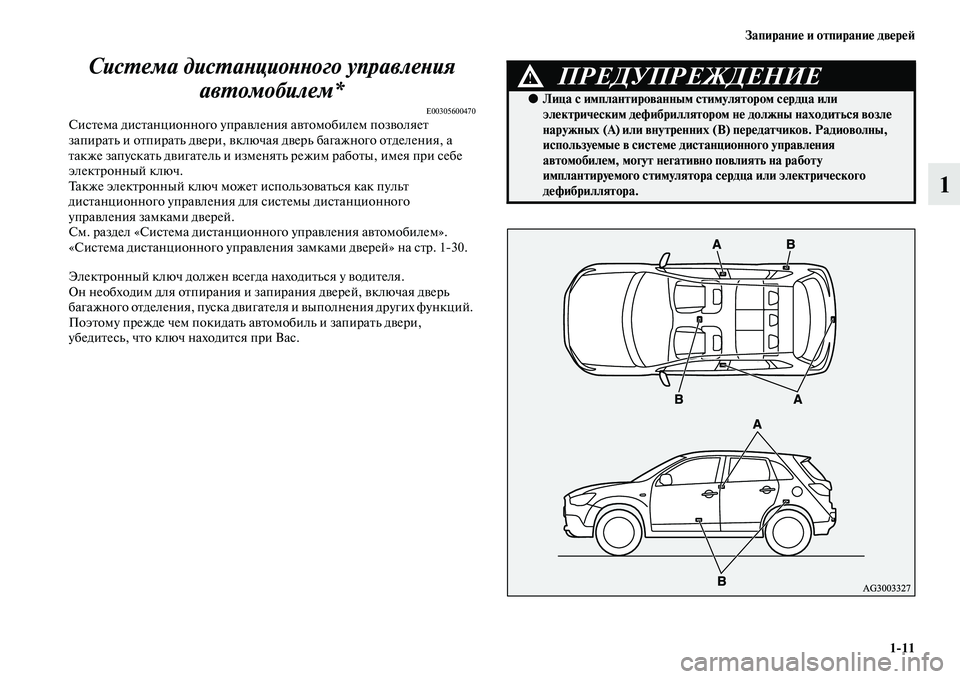

1 Система дистанционного управления
автомобилем*
E00305600470Система дистанционного управления автомобилем позволяет
запирать и отпирать двери, включая дверь багажного отделения, а
также запускать двигатель и изменять режим работы, имея при себе
электронный ключ.
Также электронный ключ может использоваться как пульт
дистанционного управления для системы дистанционного
управления замками дверей.
См. раздел «Система дистанционного управления автомобилем».
«Система дистанционного управления замками дверей» на стр. 1 30.
Электронный ключ должен всегда находиться у водителя.
Он необходим для отпирания и запирания дверей, включая дверь
багажного отделения, пуска двигателя и выполнения других функций.
Поэтому прежде чем покидать автомобиль и запирать двери,
убедитесь, что ключ находится при Вас.
ПРЕДУПРЕЖДЕНИЕ!
●Лица с имплантированным стимулятором сердца или
электрическим дефибриллятором не должны находиться возле
наружных (А) или внутренних (В) передатчиков. Радиоволны,
используемые в системе дистанционного управления
автомобилем, могут негативно повлиять на работу
имплантируемого стимулятора сердца или электрического
дефибриллятора.

1/12 Запирание и отпирание дверей
1

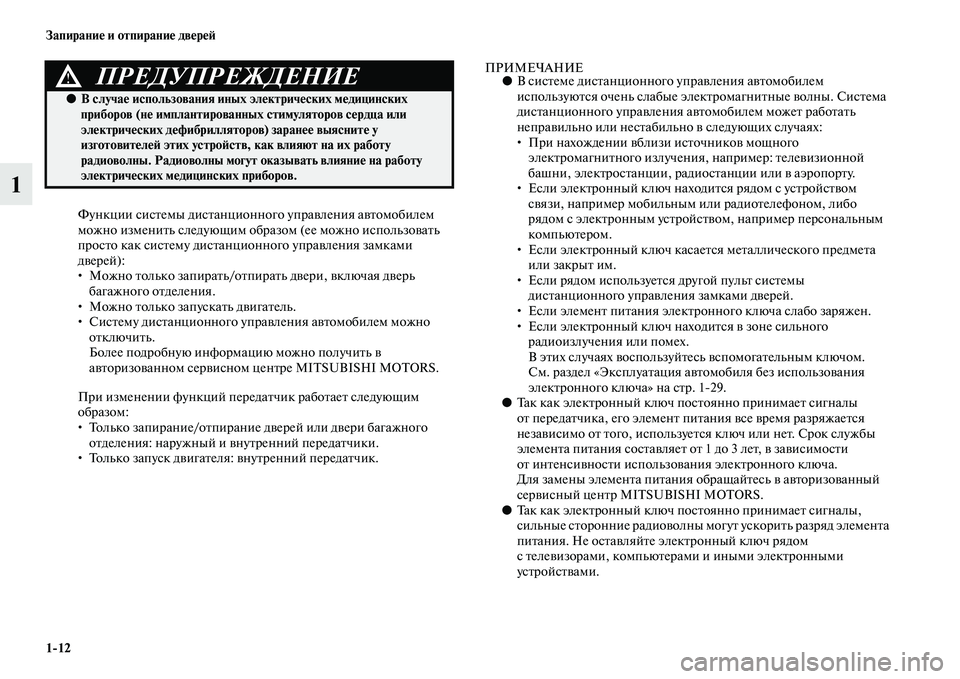

Функции системы дистанционного управления автомобилем
можно изменить следующим образом (ее можно использовать
просто как систему дистанционного управления замками
дверей):
• Можно только запирать/отпирать двери, включая дверь
багажного отделения.
• Можно только запускать двигатель.
• Систему дистанционного управления автомобилем можно
отключить.
Более подробную информацию можно получить в
авторизованном сервисном центре MITSUBISHI MOTORS.
При изменении функций передатчик работает следующим
образом:
• Только запирание/отпирание дверей или двери багажного
отделения: наружный и внутренний передатчики.
• Только запуск двигателя: внутренний передатчик.
ПРИМЕЧАНИЕ●В системе дистанционного управления автомобилем
используются очень слабые электромагнитные волны. Система
дистанционного управления автомобилем может работать
неправильно или нестабильно в следующих случаях:
• При нахождении вблизи источников мощного
электромагнитного излучения, например: телевизионной
башни, электростанции, радиостанции или в аэропорту.
• Если электронный ключ находится рядом с устройством
связи, например мобильным или радиотелефоном, либо
рядом с электронным устройством, например персональным
компьютером.
• Если электронный ключ касается металлического предмета
или закрыт им.
• Если рядом используется другой пульт системы
дистанционного управления замками дверей.
• Если элемент питания электронного ключа слабо заряжен.
• Если электронный ключ находится в зоне сильного
радиоизлучения или помех.
В этих случаях воспользуйтесь вспомогательным ключом.
См. раздел «Эксплуатация автомобиля без использования
электронного ключа» на стр. 1 29.
●Так как электронный ключ постоянно принимает сигналы
от передатчика, его элемент питания все время разряжается
независимо от того, используется ключ или нет. Срок службы
элемента питания составляет от 1 до 3 лет, в зависимости
от интенсивности использования электронного ключа.
Для замены элемента питания обращайтесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
●Так как электронный ключ постоянно принимает сигналы,
сильные сторонние радиоволны могут ускорить разряд элемента
питания. Не оставляйте электронный ключ рядом
с телевизорами, компьютерами и иными электронными
устройствами.ПРЕДУПРЕЖДЕНИЕ!
●В случае использования иных электрических медицинских
приборов (не имплантированных стимуляторов сердца или
электрических дефибрилляторов) заранее выясните у
изготовителей этих устройств, как влияют на их работу
радиоволны. Радиоволны могут оказывать влияние на работу
электрических медицинских приборов.
