MITSUBISHI ASX 2019 Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
5>7
5
•Быстрое охлаждение (при выборе минимальной температуры):Включится режим рециркуляции воздуха, кондиционер
будет работать.
Эти режимы работы установлены по умолчанию. Настройки режима
забора воздуха и режима работы кондиционера можно изменить;
можно изменить порядок автоматического включения подачи
наружного воздуха и включения кондиционера в зависимости
от условий работы.
Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
См. раздел «Настройка режима работы кондиционера
(для автомобилей с автоматическим кондиционером)», стр. 58.
См. раздел «Выбор режима забора воздуха» на стр. 57.

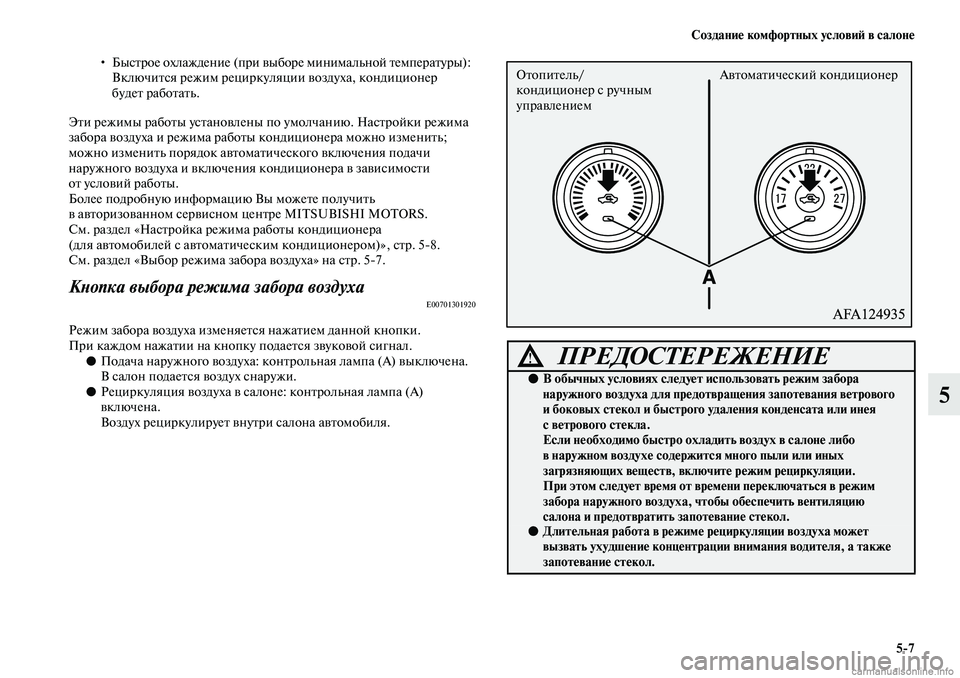

Кнопка выбора режима забора воздухаE00701301920
Режим забора воздуха изменяется нажатием данной кнопки.
При каждом нажатии на кнопку подается звуковой сигнал.
●Подача наружного воздуха: контрольная лампа (А) выключена.
В салон подается воздух снаружи.
●Рециркуляция воздуха в салоне: контрольная лампа (А)
включена.
Воздух рециркулирует внутри салона автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!
●В обычных условиях следует использовать режим забора
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или инея
светрового стекла.
Если необходимо быстро охладить воздух в салоне либо
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.
●Длительная работа в режиме рециркуляции воздуха может
вызвать ухудшение концентрации внимания водителя, а также
запотевание стекол.
Отопитель/
кондиционер с ручным
управлениемАвтоматический кондиционер

5>8 Создание комфортных условий в салоне
5

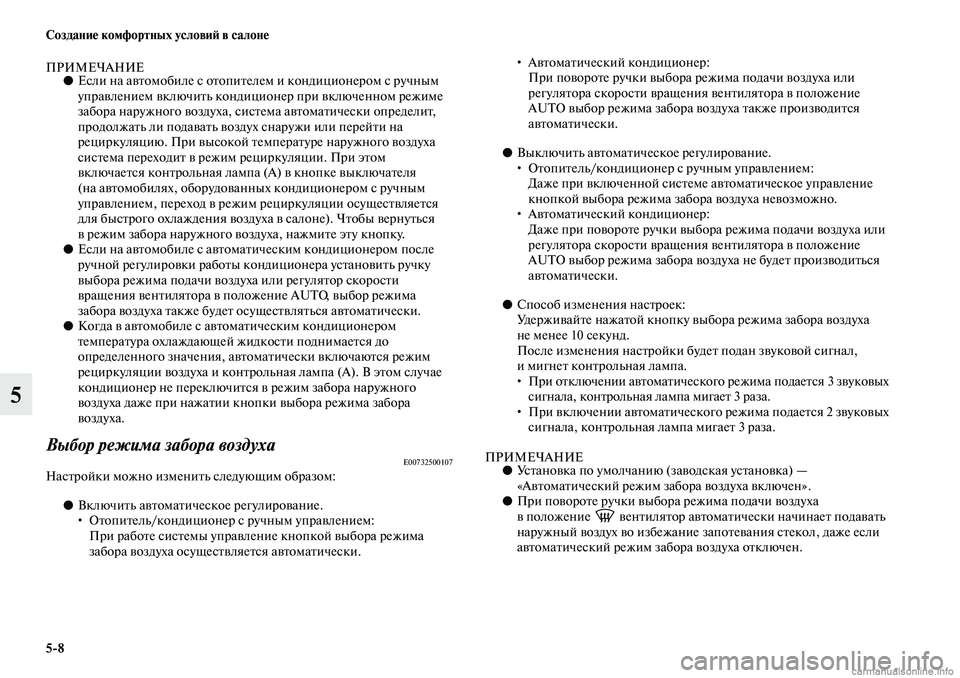

ПРИМЕЧАНИЕ●Если на автомобиле с отопителем и кондиционером с ручным
управлением включить кондиционер при включенном режиме
забора наружного воздуха, система автоматически определит,
продолжать ли подавать воздух снаружи или перейти на
рециркуляцию. При высокой температуре наружного воздуха
система переходит в режим рециркуляции. При этом
включается контрольная лампа (А) в кнопке выключателя
(на автомобилях, оборудованных кондиционером с ручным
управлением, переход в режим рециркуляции осуществляется
для быстрого охлаждения воздуха в салоне). Чтобы вернуться
в режим забора наружного воздуха, нажмите эту кнопку.
●Если на автомобиле с автоматическим кондиционером после
ручной регулировки работы кондиционера установить ручку
выбора режима подачи воздуха или регулятор скорости
вращения вентилятора в положение AUTO, выбор режима
забора воздуха также будет осуществляться автоматически.
●Когда в автомобиле с автоматическим кондиционером
температура охлаждающей жидкости поднимается до
определенного значения, автоматически включаются режим
рециркуляции воздуха и контрольная лампа (А). В этом случае
кондиционер не переключится в режим забора наружного
воздуха даже при нажатии кнопки выбора режима забора
воздуха.
Выбор режима забора воздухаE00732500107Настройки можно изменить следующим образом:
●Включить автоматическое регулирование.
• Отопитель/кондиционер с ручным управлением:
При работе системы управление кнопкой выбора режима
забора воздуха осуществляется автоматически.• Автоматический кондиционер:
При повороте ручки выбора режима подачи воздуха или
регулятора скорости вращения вентилятора в положение
AUTO выбор режима забора воздуха также производится
автоматически.
●Выключить автоматическое регулирование.
• Отопитель/кондиционер с ручным управлением:
Даже при включенной системе автоматическое управление
кнопкой выбора режима забора воздуха невозможно.
• Автоматический кондиционер:
Даже при повороте ручки выбора режима подачи воздуха или
регулятора скорости вращения вентилятора в положение
AUTO выбор режима забора воздуха не будет производиться
автоматически.
●Способ изменения настроек:
Удерживайте нажатой кнопку выбора режима забора воздуха
не менее 10 секунд.
После изменения настройки будет подан звуковой сигнал,
и мигнет контрольная лампа.
• При отключении автоматического режима подается 3 звуковых
сигнала, контрольная лампа мигает 3 раза.
• При включении автоматического режима подается 2 звуковых
сигнала, контрольная лампа мигает 3 раза.
ПРИМЕЧАНИЕ●Установка по умолчанию (заводская установка) —
«Автоматический режим забора воздуха включен».
●При повороте ручки выбора режима подачи воздуха
в положение вентилятор автоматически начинает подавать
наружный воздух во избежание запотевания стекол, даже если
автоматический режим забора воздуха отключен.

Создание комфортных условий в салоне
5>9
5

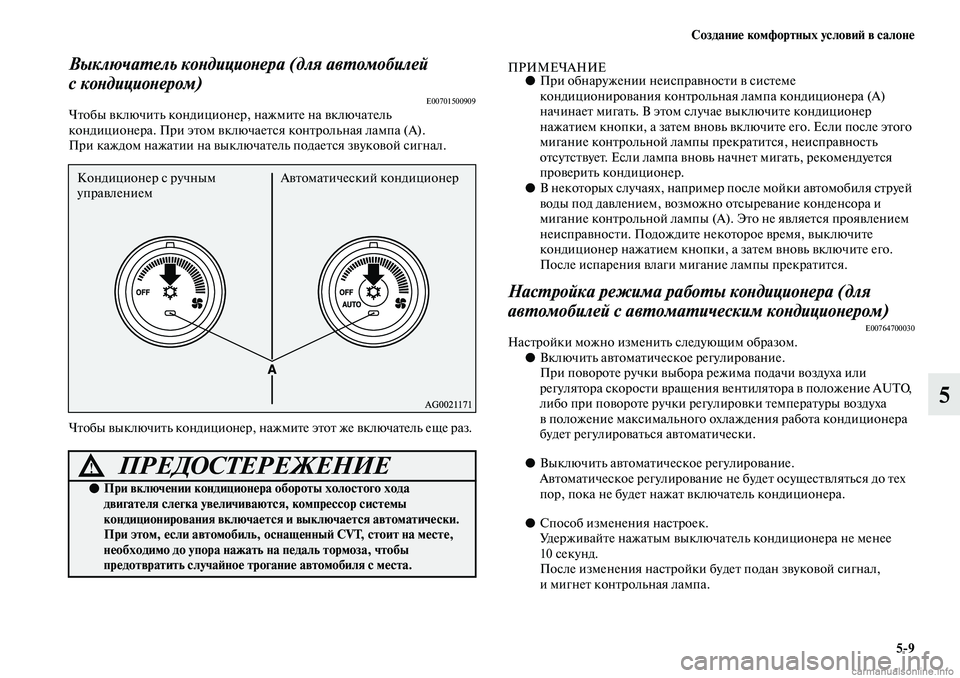

Выключатель кондиционера (для автомобилей
с кондиционером)
E00701500909Чтобы включить кондиционер, нажмите на включатель
кондиционера. При этом включается контрольная лампа (А).
При каждом нажатии на выключатель подается звуковой сигнал.
Чтобы выключить кондиционер, нажмите этот же включатель еще раз.
ПРИМЕЧАНИЕ●При обнаружении неисправности в системе
кондиционирования контрольная лампа кондиционера (А)
начинает мигать. В этом случае выключите кондиционер
нажатием кнопки, а затем вновь включите его. Если после этого
мигание контрольной лампы прекратится, неисправность
отсутствует. Если лампа вновь начнет мигать, рекомендуется
проверить кондиционер.
●В некоторых случаях, например после мойки автомобиля струей
воды под давлением, возможно отсыревание конденсора и
мигание контрольной лампы (А). Это не является проявлением
неисправности. Подождите некоторое время, выключите
кондиционер нажатием кнопки, а затем вновь включите его.
После испарения влаги мигание лампы прекратится.
Настройка режима работы кондиционера (для
автомобилей с автоматическим кондиционером)
E00764700030Настройки можно изменить следующим образом.
●Включить автоматическое регулирование.
При повороте ручки выбора режима подачи воздуха или
регулятора скорости вращения вентилятора в положение AUTO,
либо при повороте ручки регулировки температуры воздуха
в положение максимального охлаждения работа кондиционера
будет регулироваться автоматически.
●Выключить автоматическое регулирование.
Автоматическое регулирование не будет осуществляться до тех
пор, пока не будет нажат включатель кондиционера.
●Способ изменения настроек.
Уд е р ж и в а й т е н а ж а т ы м в ы к л ю ч а тель кондиционера не менее
10 секунд.
После изменения настройки будет подан звуковой сигнал,
и мигнет контрольная лампа.
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом, если автомобиль, оснащенный CVT, стоит на месте,
необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
Кондиционер с ручным
управлениемАвтоматический кондиционер

5>10 Создание комфортных условий в салоне
5
• При отключении автоматического режима подается
3 звуковых сигнала, контрольная лампа мигает 3 раза.
• При включении автоматического режима подается 2 звуковых
сигнала, контрольная лампа мигает 3 раза.
ПРИМЕЧАНИЕ●Установка по умолчанию (заводская установка) —
«Автоматический режим работы кондиционера включен».
●При повороте ручки выбора режима подачи воздуха
в положение включается автоматический режим работы
кондиционера во избежание запотевания стекол, даже если
автоматический режим работы кондиционера отключен.

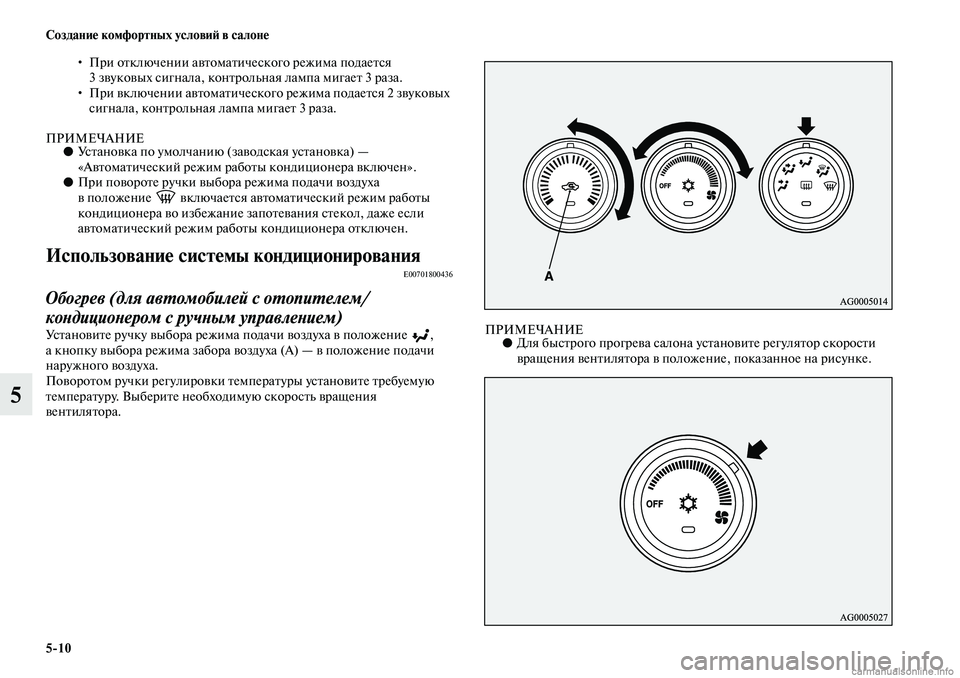

Использование системы кондиционированияE00701800436
Обогрев (для автомобилей с отопителем/
кондиционером с ручным управлением)
Установите ручку выбора режима подачи воздуха в положение ,
а кнопку выбора режима забора воздуха (А) — в положение подачи
наружного воздуха.
Поворотом ручки регулировки температуры установите требуемую
температуру. Выберите необходимую скорость вращения
вентилятора. ПРИМЕЧАНИЕ●Для быстрого прогрева салона установите регулятор скорости
вращения вентилятора в положение, показанное на рисунке.

Создание комфортных условий в салоне
5>11
5

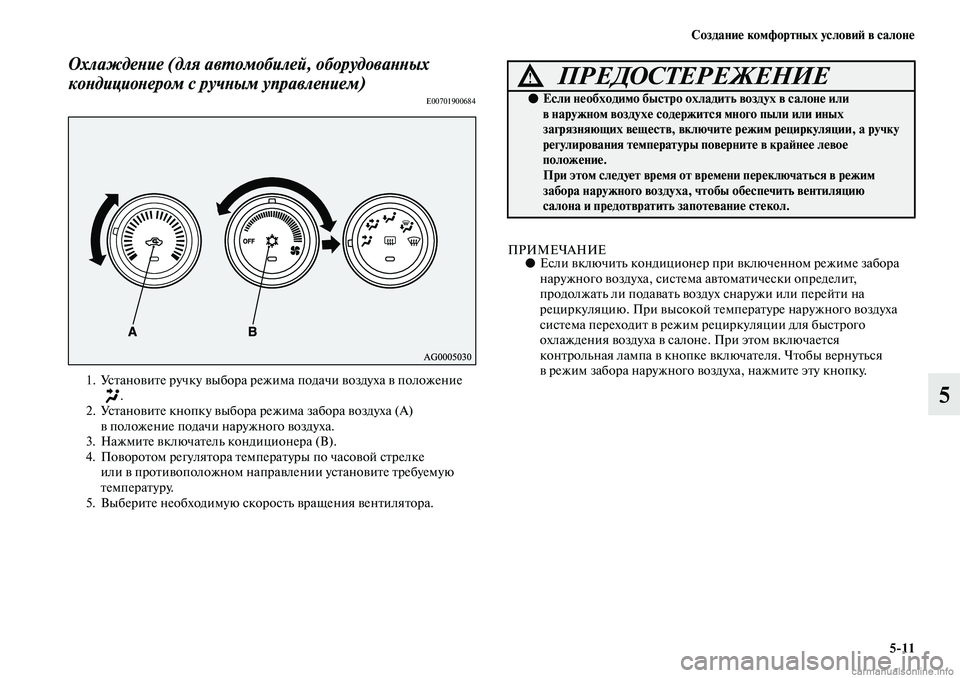

Охлаждение (для автомобилей, оборудованных
кондиционером с ручным управлением)
E00701900684
1. Установите ручку выбора режима подачи воздуха в положение
.
2. Установите кнопку выбора режима забора воздуха (А)
в положение подачи наружного воздуха.
3. Нажмите включатель кондиционера (B).
4. Поворотом регулятора температуры по часовой стрелке
или в противоположном направлении установите требуемую
температуру.
5. Выберите необходимую скорость вращения вентилятора.
ПРИМЕЧАНИЕ●Если включить кондиционер при включенном режиме забора
наружного воздуха, система автоматически определит,
продолжать ли подавать воздух снаружи или перейти на
рециркуляцию. При высокой температуре наружного воздуха
система переходит в режим рециркуляции для быстрого
охлаждения воздуха в салоне. При этом включается
контрольная лампа в кнопке включателя. Чтобы вернуться
в режим забора наружного воздуха, нажмите эту кнопку.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если необходимо быстро охладить воздух в салоне или
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции, а ручку
регулирования температуры поверните в крайнее левое
положение.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.

5>12 Создание комфортных условий в салоне
5

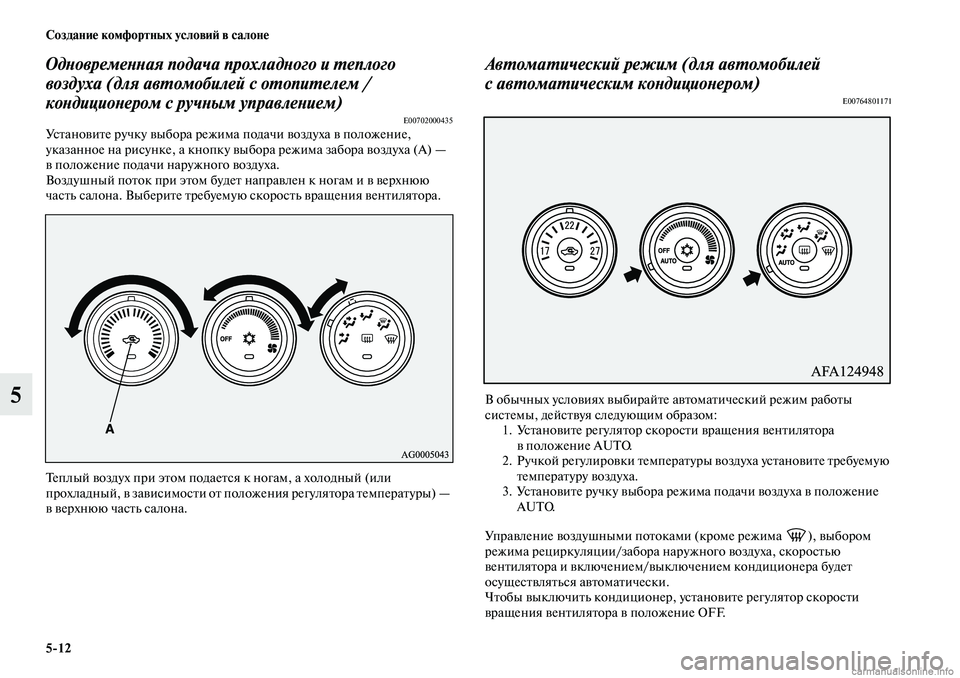

Одновременная подача прохладного и теплого
воздуха (для автомобилей с отопителем /
кондиционером с ручным управлением)
E00702000435Установите ручку выбора режима подачи воздуха в положение,
указанное на рисунке, а кнопку выбора режима забора воздуха (А) —
в положение подачи наружного воздуха.
Воздушный поток при этом будет направлен к ногам и в верхнюю
часть салона. Выберите требуемую скорость вращения вентилятора.
Теплый воздух при этом подается к ногам, а холодный (или
прохладный, в зависимости от положения регулятора температуры) —
в верхнюю часть салона.
Автоматический режим (для автомобилей
с автоматическим кондиционером)
E00764801171
В обычных условиях выбирайте автоматический режим работы
системы, действуя следующим образом:
1. Установите регулятор скорости вращения вентилятора
в положение AUTO.
2. Ручкой регулировки температуры воздуха установите требуемую
температуру воздуха.
3. Установите ручку выбора режима подачи воздуха в положение
AUTO.
Управление воздушными потоками (кроме режима ), выбором
режима рециркуляции/забора наружного воздуха, скоростью
вентилятора и включением/выключением кондиционера будет
осуществляться автоматически.
Чтобы выключить кондиционер, установите регулятор скорости
вращения вентилятора в положение OFF.

Создание комфортных условий в салоне
5>13
5

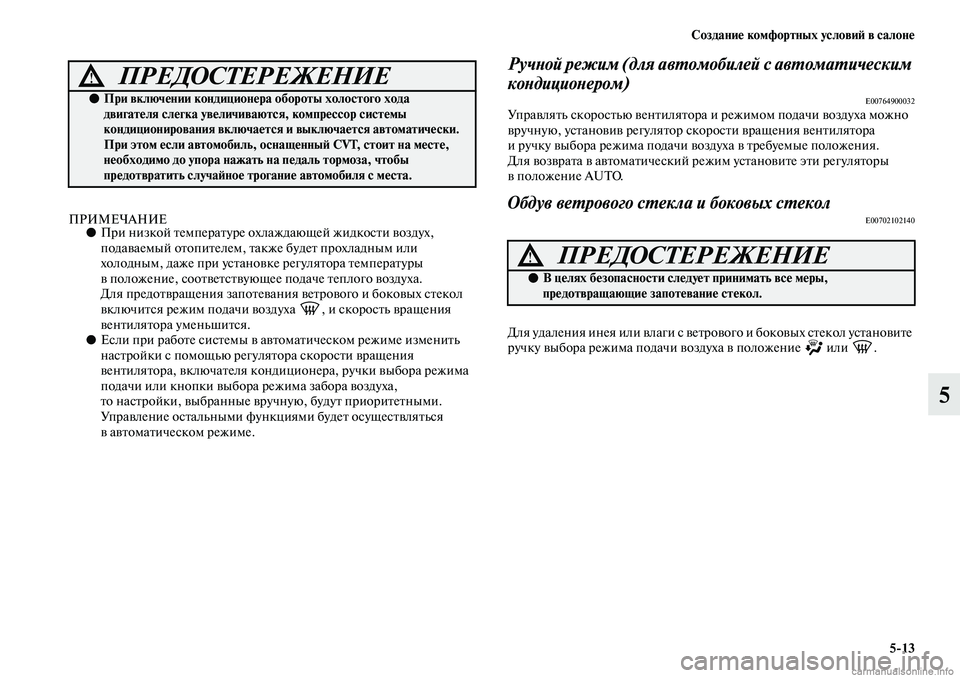

ПРИМЕЧАНИЕ●При низкой температуре охлаждающей жидкости воздух,
подаваемый отопителем, также будет прохладным или
холодным, даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха.
Для предотвращения запотевания ветрового и боковых стекол
включится режим подачи воздуха , и скорость вращения
вентилятора уменьшится.
●Если при работе системы в автоматическом режиме изменить
настройки с помощью регулятора скорости вращения
вентилятора, включателя кондиционера, ручки выбора режима
подачи или кнопки выбора режима забора воздуха,
то настройки, выбранные вручную, будут приоритетными.
Управление остальными функциями будет осуществляться
в автоматическом режиме.
Ручной режим (для автомобилей с автоматическим
кондиционером)
E00764900032Управлять скоростью вентилятора и режимом подачи воздуха можно
вручную, установив регулятор скорости вращения вентилятора
и ручку выбора режима подачи воздуха в требуемые положения.
Для возврата в автоматический режим установите эти регуляторы
в положение AUTO.
Обдув ветрового стекла и боковых стеколE00702102140
Для удаления инея или влаги с ветрового и боковых стекол установите
ручку выбора режима подачи воздуха в положение или .
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом если автомобиль, оснащенный CVT, стоит на месте,
необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
ПРЕДОСТЕРЕЖЕНИЕ!
●В целях безопасности следует принимать все меры,
предотвращающие запотевание стекол.

5>14 Создание комфортных условий в салоне
5

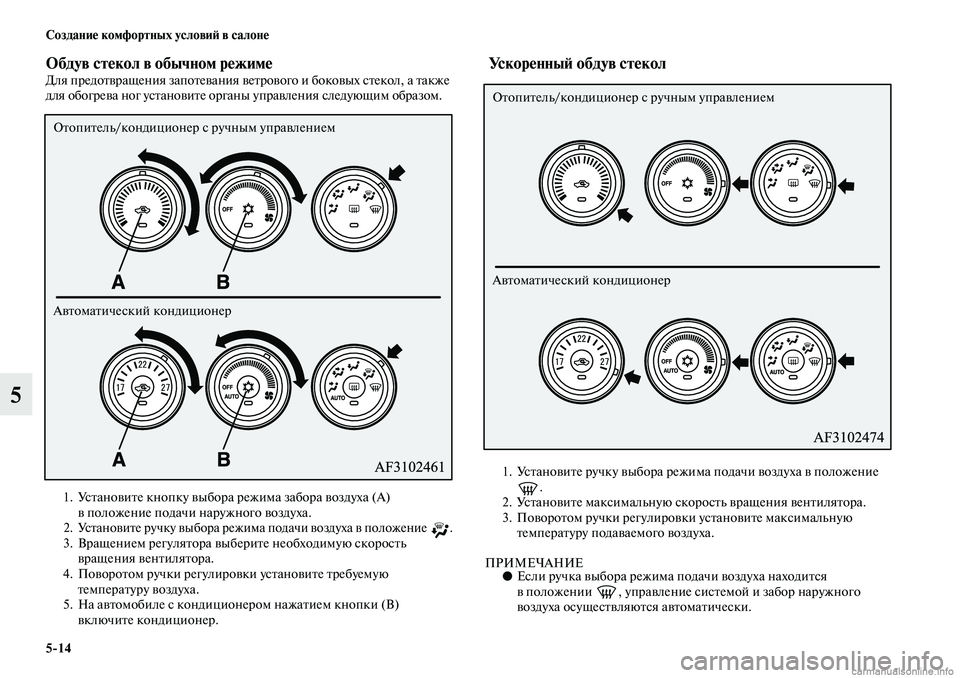

Обдув стекол в обычном режимеДля предотвращения запотевания ветрового и боковых стекол, а также
для обогрева ног установите органы управления следующим образом.
1. Установите кнопку выбора режима забора воздуха (А)
в положение подачи наружного воздуха.
2. Установите ручку выбора режима подачи воздуха в положение .3. Вращением регулятора выберите необходимую скорость
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.
5. На автомобиле с кондиционером нажатием кнопки (В)
включите кондиционер.
Ус к о р е н н ы й о б д у в с т е к о л
1. Установите ручку выбора режима подачи воздуха в положение
.
2. Установите максимальную скорость вращения вентилятора.
3. Поворотом ручки регулировки установите максимальную
температуру подаваемого воздуха.
ПРИМЕЧАНИЕ●Если ручка выбора режима подачи воздуха находится
в положении , управление системой и забор наружного
воздуха осуществляются автоматически.
Отопитель/кондиционер с ручным управлением
Автоматический кондиционер
Отопитель/кондиционер с ручным управлением
Автоматический кондиционер

Создание комфортных условий в салоне
5>15
5
●Для более эффективного удаления влаги направьте боковые
дефлекторы в сторону стекол передних дверей.
●На автомобилях с кондиционером не устанавливайте ручку
регулировки температуры воздуха в положение минимальной
температуры подаваемого воздуха. На стекла будет подаваться
холодный воздух, что приведет к их запотеванию.Подача наружного воздуха (для автомобилей
с отопителем/кондиционером с ручным
управлением)
E00702200408Для подачи наружного воздуха в салон автомобиля в жаркую погоду
установите кнопку выбора режима забора воздуха (А) в положение
подачи наружного воздуха, а регулятор температуры — в положение,
показанное на рисунке. Регулятор температуры следует установить
в крайнее левое положение. Выберите необходимую скорость
вращения вентилятора.
ПРИМЕЧАНИЕ●Поверните ручку выбора режима подачи воздуха по часовой
стрелке, чтобы направить воздух к ногам и на ветровое стекло.

5>16 Создание комфортных условий в салоне

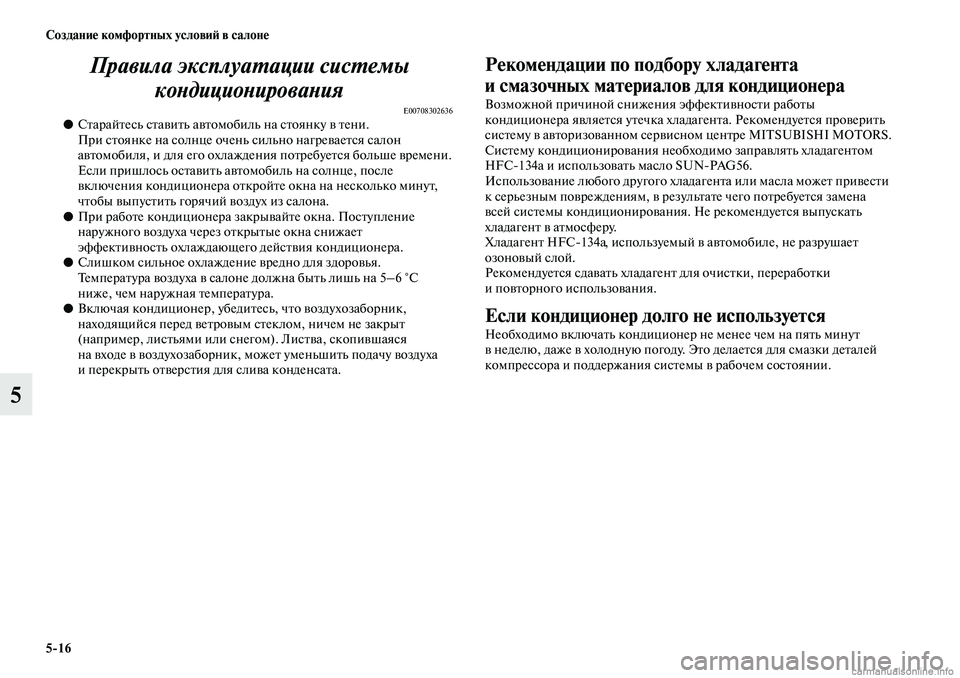

5Правила эксплуатации системы
кондиционирования
E00708302636●Старайтесь ставить автомобиль на стоянку в тени.
При стоянке на солнце очень сильно нагревается салон
автомобиля, и для его охлаждения потребуется больше времени.
Если пришлось оставить автомобиль на солнце, после
включения кондиционера откройте окна на несколько минут,
чтобы выпустить горячий воздух из салона.
●При работе кондиционера закрывайте окна. Поступление
наружного воздуха через открытые окна снижает
эффективность охлаждающего действия кондиционера.
●Слишком сильное охлаждение вредно для здоровья.
Температура воздуха в салоне должна быть лишь на 5–6 °С
ниже, чем наружная температура.
●Включая кондиционер, убедитесь, что воздухозаборник,
находящийся перед ветровым стеклом, ничем не закрыт
(например, листьями или снегом). Листва, скопившаяся
на входе в воздухозаборник, может уменьшить подачу воздуха
и перекрыть отверстия для слива конденсата.
Рекомендации по подбору хладагента
и смазочных материалов для кондиционера
Возможной причиной снижения эффективности работы
кондиционера является утечка хладагента. Рекомендуется проверить
систему в авторизованном сервисном центре MITSUBISHI MOTORS.
Систему кондиционирования необходимо заправлять хладагентом
HFC134a и использовать масло SUNPAG56.
Использование любого другого хладагента или масла может привести
к серьезным повреждениям, в результате чего потребуется замена
всей системы кондиционирования. Не рекомендуется выпускать
хладагент в атмосферу.
Хладагент HFC134a, используемый в автомобиле, не разрушает
озоновый слой.
Рекомендуется сдавать хладагент для очистки, переработки
и повторного использования.
Если кондиционер долго не используется
Необходимо включать кондиционер не менее чем на пять минут
в неделю, даже в холодную погоду. Это делается для смазки деталей
компрессора и поддержания системы в рабочем состоянии.
