Начало движения и вождение автомобиля
4>77
4

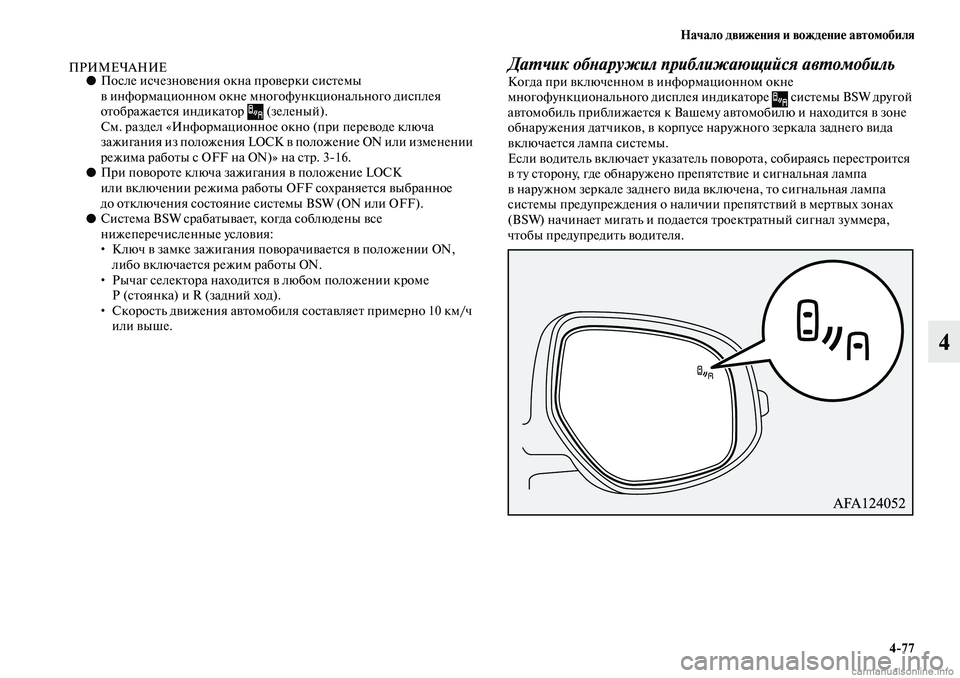

ПРИМЕЧАНИЕ●После исчезновения окна проверки системы
в информационном окне многофункционального дисплея
отображается индикатор (зеленый).
См. раздел «Информационное окно (при переводе ключа
зажигания из положения LOCK в положение ON или изменении
режима работы с OFF на ON)» на стр. 316.
●При повороте ключа зажигания в положение LOCK
или включении режима работы OFF сохраняется выбранное
до отключения состояние системы BSW (ON или OFF).
●Система BSW срабатывает, когда соблюдены все
нижеперечисленные условия:
• Ключ в замке зажигания поворачивается в положении ON,
либо включается режим работы ON.
• Рычаг селектора находится в любом положении кроме
P (стоянка) и R (задний ход).
• Скорость движения автомобиля составляет примерно 10 км/ч
или выше.Датчик обнаружил приближающийся автомобильКогда при включенном в информационном окне
многофункционального дисплея индикаторе системы BSW другой
автомобиль приближается к Вашему автомобилю и находится в зоне
обнаружения датчиков, в корпусе наружного зеркала заднего вида
включается лампа системы.
Если водитель включает указатель поворота, собираясь перестроится
в ту сторону, где обнаружено препятствие и сигнальная лампа
в наружном зеркале заднего вида включена, то сигнальная лампа
системы предупреждения о наличии препятствий в мертвых зонах
(BSW) начинает мигать и подается троектратный сигнал зуммера,
чтобы предупредить водителя.

4>78 Начало движения и вождение автомобиля
4

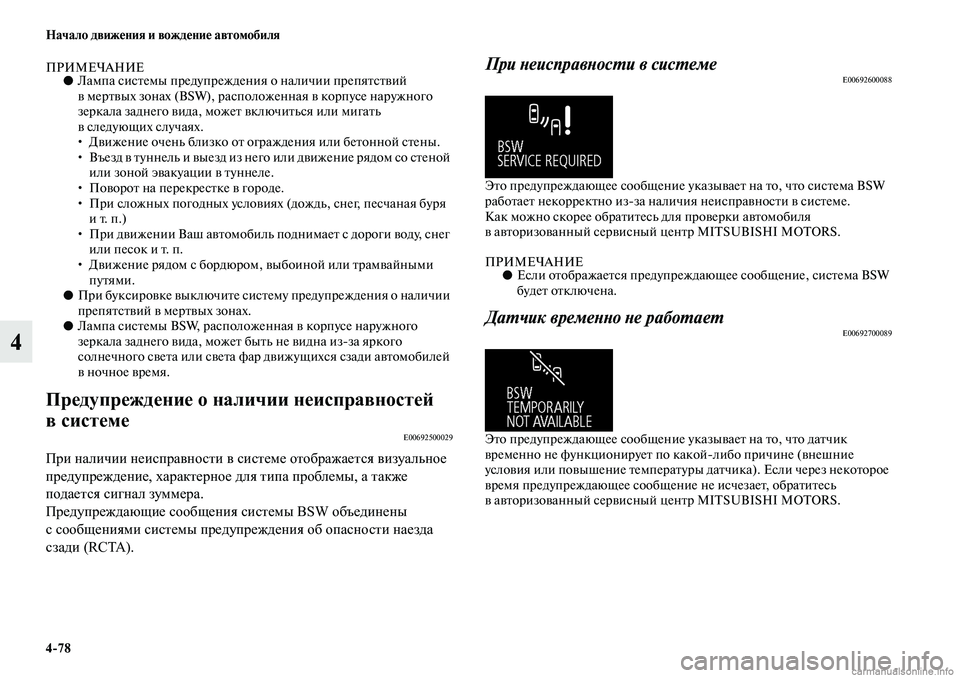

ПРИМЕЧАНИЕ●Лампа системы предупреждения о наличии препятствий
в мертвых зонах (BSW), расположенная в корпусе наружного
зеркала заднего вида, может включиться или мигать
вследующих случаях.
• Движение очень близко от ограждения или бетонной стены.
• Въезд в туннель и выезд из него или движение рядом со стеной
или зоной эвакуации в туннеле.
• Поворот на перекрестке в городе.
• При сложных погодных условиях (дождь, снег, песчаная буря
и т. п.)
• При движении Ваш автомобиль поднимает с дороги воду, снег
или песок и т. п.
• Движение рядом с бордюром, выбоиной или трамвайными
путями.
●При буксировке выключите систему предупреждения о наличии
препятствий в мертвых зонах.
●Лампа системы BSW, расположенная в корпусе наружного
зеркала заднего вида, может быть не видна изза яркого
солнечного света или света фар движущихся сзади автомобилей
в ночное время.
Предупреждение о наличии неисправностей
в системе
E00692500029
При наличии неисправности в системе отображается визуальное
предупреждение, характерное для типа проблемы, а также
подается сигнал зуммера.
Предупреждающие сообщения системы BSW объединены
с сообщениями системы предупреждения об опасности наезда
сзади (RCTA).
При неисправности в системеE00692600088
Это предупреждающее сообщение указывает на то, что система BSW
работает некорректно изза наличия неисправности в системе.
Как можно скорее обратитесь для проверки автомобиля
в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ●Если отображается предупреждающее сообщение, система BSW
будет отключена.
Датчик временно не работаетE00692700089
Это предупреждающее сообщение указывает на то, что датчик
временно не функционирует по какойлибо причине (внешние
условия или повышение температуры датчика). Если через некоторое
время предупреждающее сообщение не исчезает, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.

Начало движения и вождение автомобиля
4>79
4

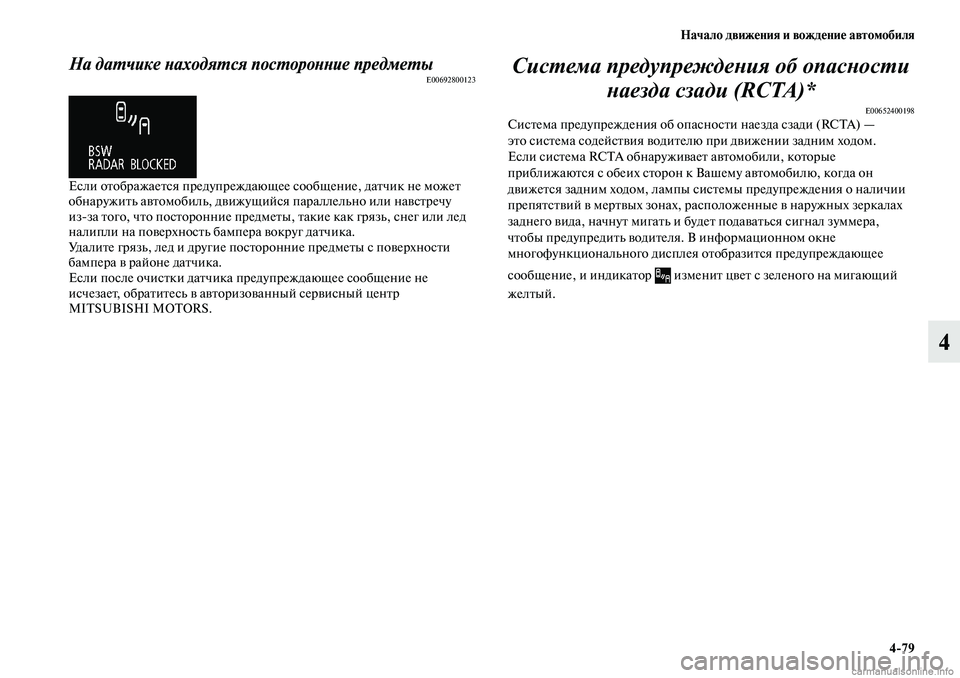

На датчике находятся посторонние предметыE00692800123
Если отображается предупреждающее сообщение, датчик не может
обнаружить автомобиль, движущийся параллельно или навстречу
изза того, что посторонние предметы, такие как грязь, снег или лед
налипли на поверхность бампера вокруг датчика.
Удалите грязь, лед и другие посторонние предметы с поверхности
бампера в районе датчика.
Если после очистки датчика предупреждающее сообщение не
исчезает, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
Система предупреждения об опасности
наезда сзади (RCTA)*
E00652400198Система предупреждения об опасности наезда сзади (RCTA) —
это система содействия водителю при движении задним ходом.
Если система RCTA обнаруживает автомобили, которые
приближаются с обеих сторон к Вашему автомобилю, когда он
движется задним ходом, лампы системы предупреждения о наличии
препятствий в мертвых зонах, расположенные в наружных зеркалах
заднего вида, начнут мигать и будет подаваться сигнал зуммера,
чтобы предупредить водителя. В информационном окне
многофункционального дисплея отобразится предупреждающее
сообщение, и индикатор изменит цвет с зеленого на мигающий
желтый.

4>80 Начало движения и вождение автомобиля
4

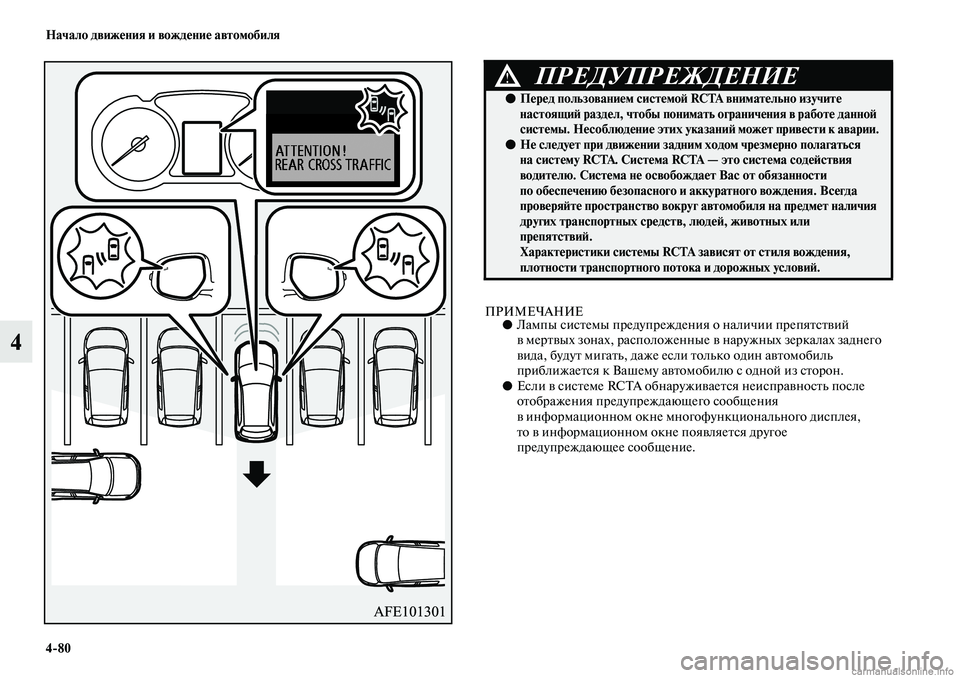

ПРИМЕЧАНИЕ●Лампы системы предупреждения о наличии препятствий
в мертвых зонах, расположенные в наружных зеркалах заднего
вида, будут мигать, даже если только один автомобиль
приближается к Вашему автомобилю с одной из сторон.
●Если в системе RCTA обнаруживается неисправность после
отображения предупреждающего сообщения
в информационном окне многофункционального дисплея,
то в информационном окне появляется другое
предупреждающее сообщение.
ПРЕДУПРЕЖДЕНИЕ!
●Перед пользованием системой RCTA внимательно изучите
настоящий раздел, чтобы понимать ограничения в работе данной
системы. Несоблюдение этих указаний может привести к аварии.
●Не следует при движении задним ходом чрезмерно полагаться
на систему RCTA. Система RCTA — это система содействия
водителю. Система не освобождает Вас от обязанности
по обеспечению безопасного и аккуратного вождения. Всегда
проверяйте пространство вокруг автомобиля на предмет наличия
других транспортных средств, людей, животных или
препятствий.
Характеристики системы RCTA зависят от стиля вождения,
плотности транспортного потока и дорожных условий.

Начало движения и вождение автомобиля
4>81
4

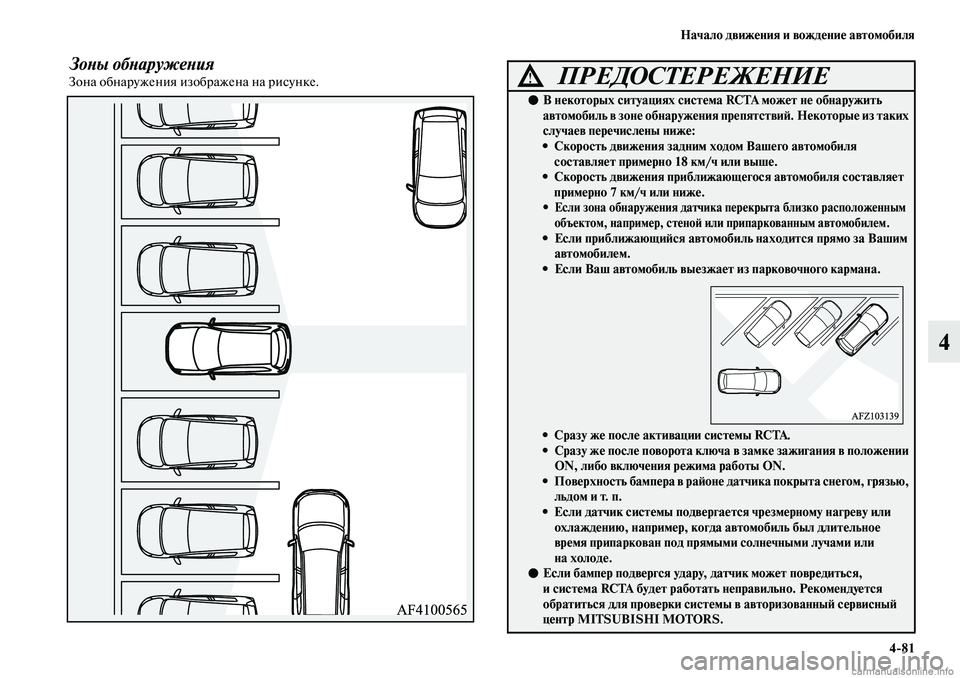

Зоны обнаруженияЗона обнаружения изображена на рисунке. ПРЕДОСТЕРЕЖЕНИЕ!
●В некоторых ситуациях система RCTA может не обнаружить
автомобиль в зоне обнаружения препятствий. Некоторые из таких
случаев перечислены ниже:
• Скорость движения задним ходом Вашего автомобиля
составляет примерно 18 км/ч или выше.
• Скорость движения приближающегося автомобиля составляет
примерно 7 км/ч или ниже.
• Если зона обнаружения датчика перекрыта близко расположенным
объектом, например, стеной или припаркованным автомобилем.
• Если приближающийся автомобиль находится прямо за Вашим
автомобилем.
• Если Ваш автомобиль выезжает из парковочного кармана.
•Сразу же после активации системы RCTA.
• Сразу же после поворота ключа в замке зажигания в положении
ON, либо включения режима работы ON.
• Поверхность бампера в районе датчика покрыта снегом, грязью,
льдом и т. п.
• Если датчик системы подвергается чрезмерному нагреву или
охлаждению, например, когда автомобиль был длительное
время припаркован под прямыми солнечными лучами или
на холоде.
●Если бампер подвергся удару, датчик может повредиться,
и система RCTA будет работать неправильно. Рекомендуется
обратиться для проверки системы в авторизованный сервисный
центр MITSUBISHI MOTORS.

4>82 Начало движения и вождение автомобиля
4

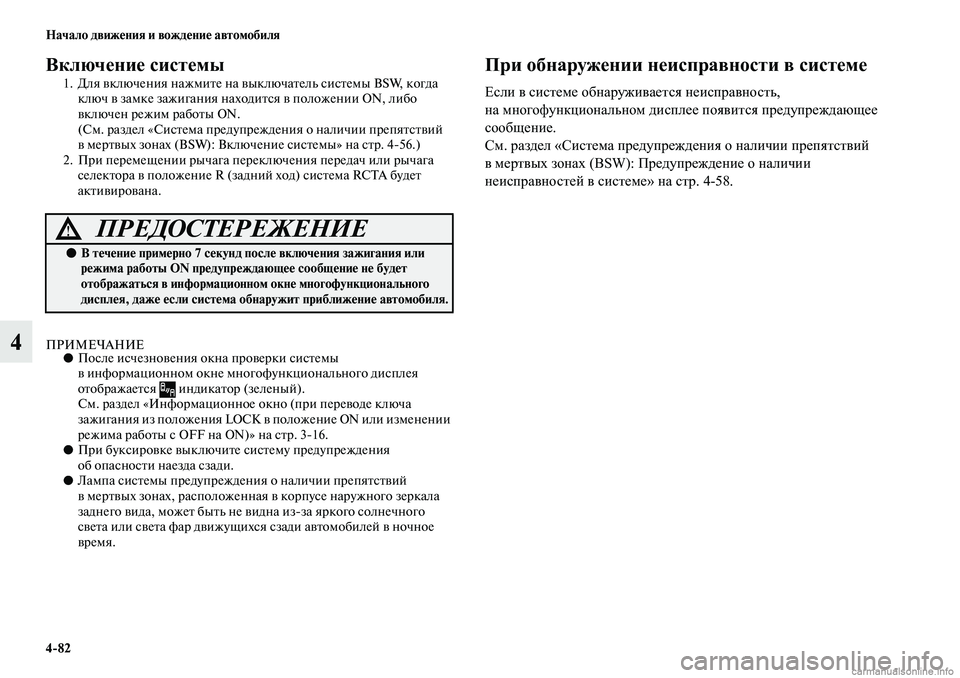

Включение системы
1. Для включения нажмите на выключатель системы BSW, когда
ключ в замке зажигания находится в положении ON, либо
включен режим работы ON.
(См. раздел «Система предупреждения о наличии препятствий
в мертвых зонах (BSW): Включение системы» на стр. 456.)
2. При перемещении рычага переключения передач или рычага
селектора в положение R (задний ход) система RCTA будет
активирована.

ПРИМЕЧАНИЕ●После исчезновения окна проверки системы
в информационном окне многофункционального дисплея
отображается индикатор (зеленый).
См. раздел «Информационное окно (при переводе ключа
зажигания из положения LOCK в положение ON или изменении
режима работы с OFF на ON)» на стр. 316.
●При буксировке выключите систему предупреждения
об опасности наезда сзади.
●Лампа системы предупреждения о наличии препятствий
в мертвых зонах, расположенная в корпусе наружного зеркала
заднего вида, может быть не видна изза яркого солнечного
света или света фар движущихся сзади автомобилей в ночное
время.
При обнаружении неисправности в системе
Если в системе обнаруживается неисправность,
на многофункциональном дисплее появится предупреждающее
сообщение.
См. раздел «Система предупреждения о наличии препятствий
в мертвых зонах (BSW): Предупреждение о наличии
неисправностей в системе» на стр. 4-58.
ПРЕДОСТЕРЕЖЕНИЕ!
●В течение примерно 7 секунд после включения зажигания или
режима работы ON предупреждающее сообщение не будет
отображаться в информационном окне многофункционального
дисплея, даже если система обнаружит приближение автомобиля.

Начало движения и вождение автомобиля
4>83

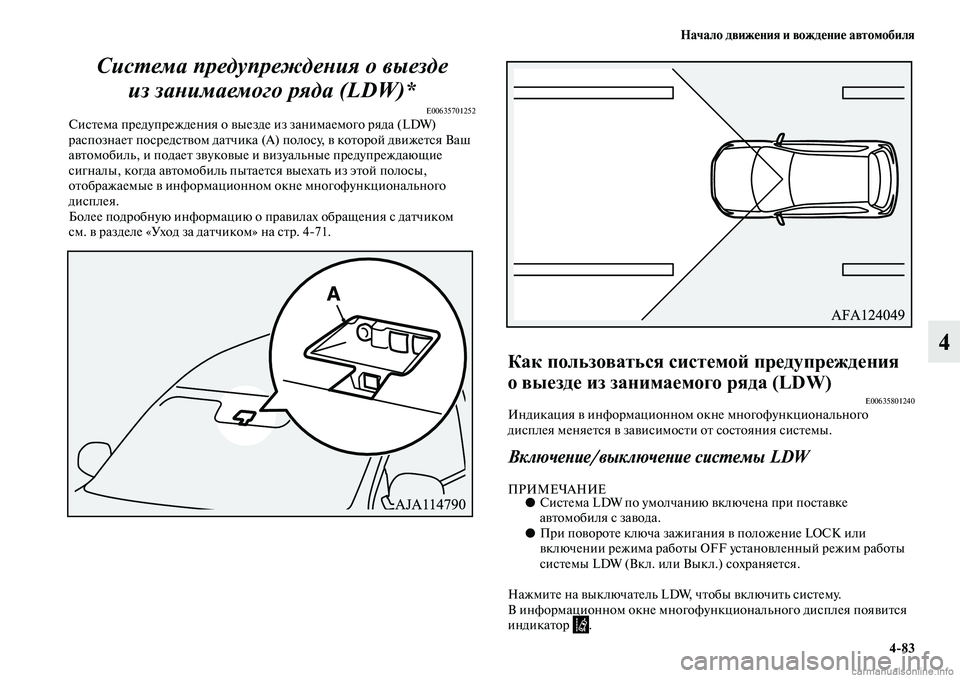

4 Система предупреждения о выезде
из занимаемого ряда (LDW)*
E00635701252Система предупреждения о выезде из занимаемого ряда (LDW)
распознает посредством датчика (A) полосу, в которой движется Ваш
автомобиль, и подает звуковые и визуальные предупреждающие
сигналы, когда автомобиль пытается выехать из этой полосы,
отображаемые в информационном окне многофункционального
дисплея.
Более подробную информацию о правилах обращения с датчиком
см. в разделе «Уход за датчиком» на стр. 471.
Как пользоваться системой предупреждения
о выезде из занимаемого ряда (LDW)
E00635801240Индикация в информационном окне многофункционального
дисплея меняется в зависимости от состояния системы.
Включение/выключение системы LDW
ПРИМЕЧАНИЕ●Система LDW по умолчанию включена при поставке
автомобиля с завода.
●При повороте ключа зажигания в положение LOCK или
включении режима работы OFF установленный режим работы
системы LDW (Вкл. или Выкл.) сохраняется.
Нажмите на выключатель LDW, чтобы включить систему.
В информационном окне многофункционального дисплея появится
индикатор .

4>84 Начало движения и вождение автомобиля
4

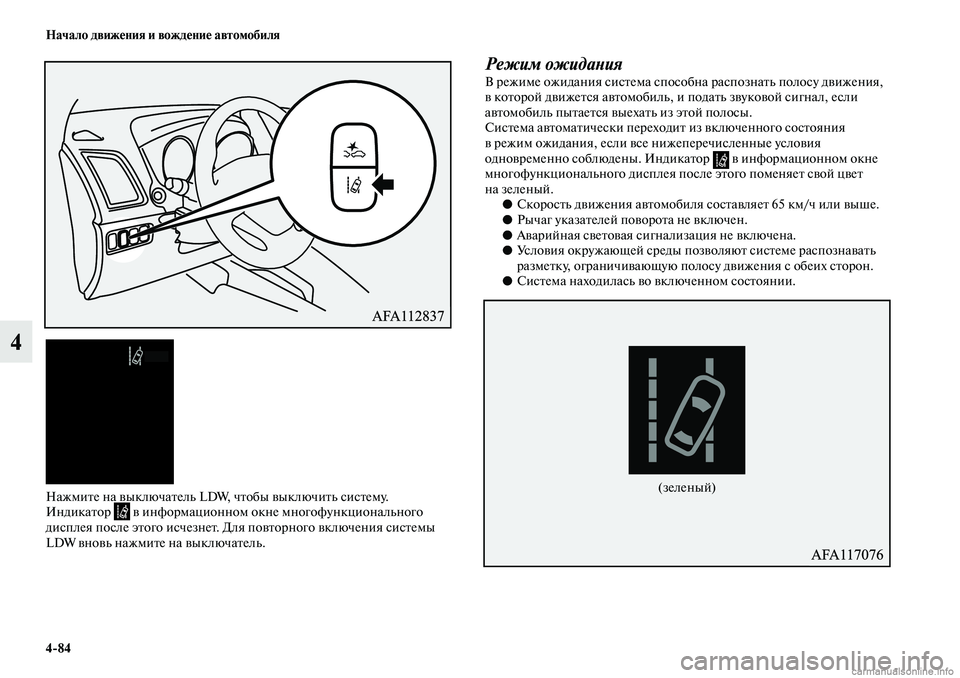

Нажмите на выключатель LDW, чтобы выключить систему.
Индикатор в информационном окне многофункционального
дисплея после этого исчезнет. Для повторного включения системы
LDW вновь нажмите на выключатель.
Режим ожиданияВ режиме ожидания система способна распознать полосу движения,
в которой движется автомобиль, и подать звуковой сигнал, если
автомобиль пытается выехать из этой полосы.
Система автоматически переходит из включенного состояния
в режим ожидания, если все нижеперечисленные условия
одновременно соблюдены. Индикатор в информационном окне
многофункционального дисплея после этого поменяет свой цвет
на зеленый.
●Скорость движения автомобиля составляет 65 км/ч или выше.
●Рычаг указателей поворота не включен.
●Аварийная световая сигнализация не включена.
●Условия окружающей среды позволяют системе распознавать
разметку, ограничивающую полосу движения с обеих сторон.
●Система находилась во включенном состоянии.
(зеленый)

Начало движения и вождение автомобиля
4>85
4

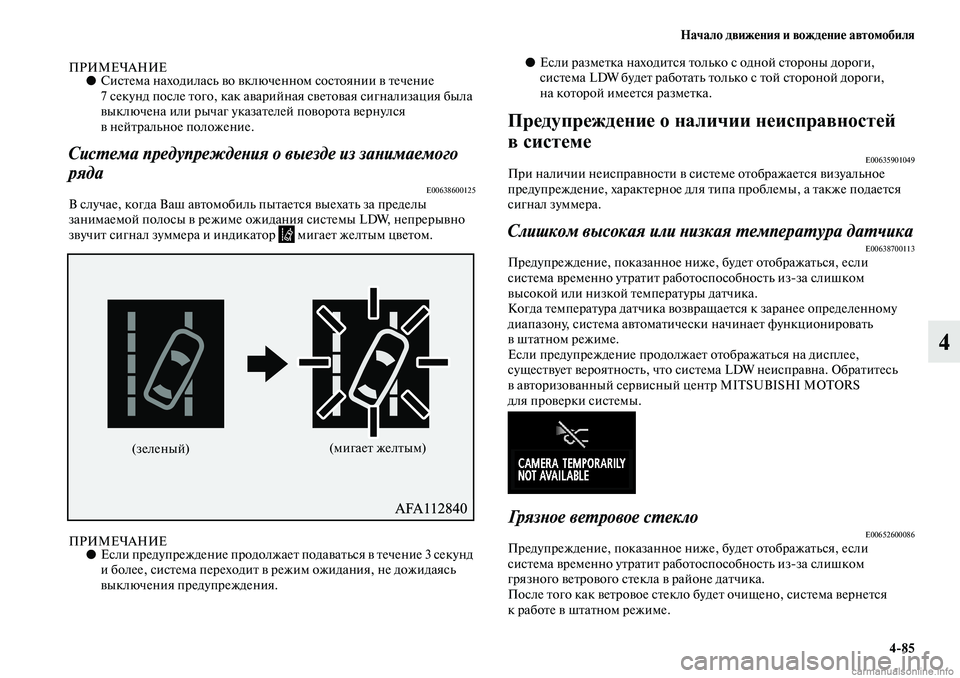

ПРИМЕЧАНИЕ●Система находилась во включенном состоянии в течение
7 секунд после того, как аварийная световая сигнализация была
выключена или рычаг указателей поворота вернулся
в нейтральное положение.
Система предупреждения о выезде из занимаемого
ряда
E00638600125В случае, когда Ваш автомобиль пытается выехать за пределы
занимаемой полосы в режиме ожидания системы LDW, непрерывно
звучит сигнал зуммера и индикатор мигает желтым цветом.
ПРИМЕЧАНИЕ●Если предупреждение продолжает подаваться в течение 3 секунд
и более, система переходит в режим ожидания, не дожидаясь
выключения предупреждения.●Если разметка находится только с одной стороны дороги,
система LDW будет работать только с той стороной дороги,
на которой имеется разметка.
Предупреждение о наличии неисправностей
в системе
E00635901049При наличии неисправности в системе отображается визуальное
предупреждение, характерное для типа проблемы, а также подается
сигнал зуммера.
Слишком высокая или низкая температура датчикаE00638700113Предупреждение, показанное ниже, будет отображаться, если
система временно утратит работоспособность изза слишком
высокой или низкой температуры датчика.
Когда температура датчика возвращается к заранее определенному
диапазону, система автоматически начинает функционировать
в штатном режиме.
Если предупреждение продолжает отображаться на дисплее,
существует вероятность, что система LDW неисправна. Обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки системы.
Грязное ветровое стеклоE00652600086Предупреждение, показанное ниже, будет отображаться, если
система временно утратит работоспособность изза слишком
грязного ветрового стекла в районе датчика.
После того как ветровое стекло будет очищено, система вернется
к работе в штатном режиме.
(зеленый)(мигает желтым)

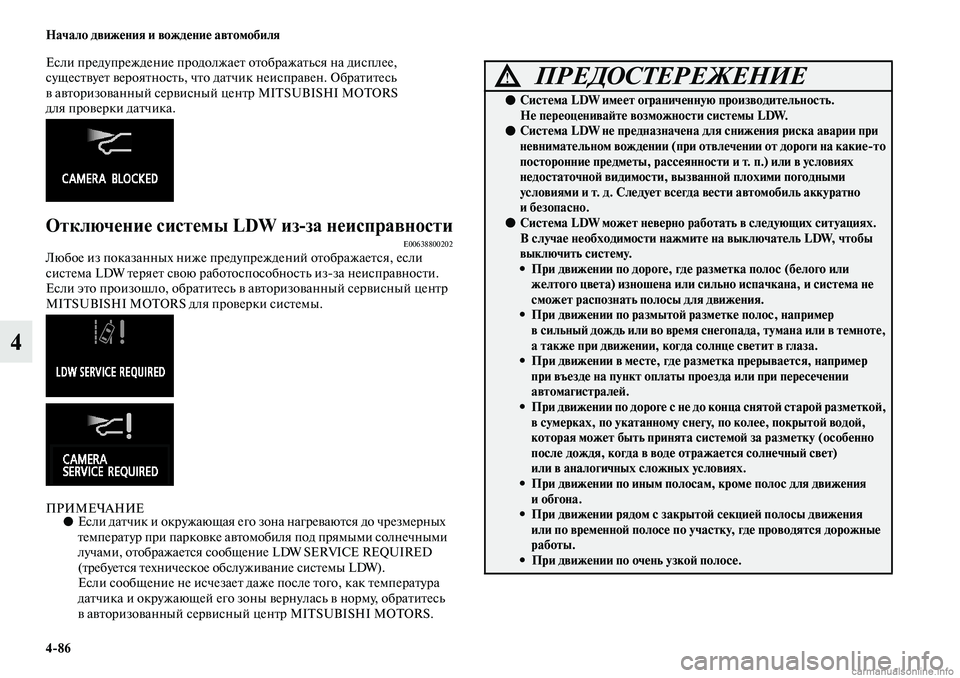

4>86 Начало движения и вождение автомобиля
4
Если предупреждение продолжает отображаться на дисплее,
существует вероятность, что датчик неисправен. Обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки датчика.
Отключение системы LDW из-за неисправностиE00638800202Любое из показанных ниже предупреждений отображается, если
система LDW теряет свою работоспособность изза неисправности.
Если это произошло, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS для проверки системы.
ПРИМЕЧАНИЕ●Если датчик и окружающая его зона нагреваются до чрезмерных
температур при парковке автомобиля под прямыми солнечными
лучами, отображается сообщение LDW SERVICE REQUIRED
(требуется техническое обслуживание системы LDW).
Если сообщение не исчезает даже после того, как температура
датчика и окружающей его зоны вернулась в норму, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Система LDW имеет ограниченную производительность.
Не переоценивайте возможности системы LDW.
●Система LDW не предназначена для снижения риска аварии при
невнимательном вождении (при отвлечении от дороги на какие>то
посторонние предметы, рассеянности и т. п.) или в условиях
недостаточной видимости, вызванной плохими погодными
условиями и т. д. Следует всегда вести автомобиль аккуратно
ибезопасно.
●Система LDW может неверно работать в следующих ситуациях.
В случае необходимости нажмите на выключатель LDW, чтобы
выключить систему.
• При движении по дороге, где разметка полос (белого или
желтого цвета) изношена или сильно испачкана, и система не
сможет распознать полосы для движения.
• При движении по размытой разметке полос, например
в сильный дождь или во время снегопада, тумана или в темноте,
а также при движении, когда солнце светит в глаза.
• При движении в месте, где разметка прерывается, например
при въезде на пункт оплаты проезда или при пересечении
автомагистралей.
• При движении по дороге с не до конца снятой старой разметкой,
в сумерках, по укатанному снегу, по колее, покрытой водой,
которая может быть принята системой за разметку (особенно
после дождя, когда в воде отражается солнечный свет)
или в аналогичных сложных условиях.
• При движении по иным полосам, кроме полос для движения
иобгона.
• При движении рядом с закрытой секцией полосы движения
или по временной полосе по участку, где проводятся дорожные
работы.
• При движении по очень узкой полосе.
