MITSUBISHI ASX 2019 Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6>7
6
3. Убедитесь, что вентиляторы системы охлаждения вращаются.
Если вентиляторы не вращаются, немедленно выключите
двигатель и обратитесь за помощью в авторизованный
сервисный центр MITSUBISHI MOTORS.4. После того как температура охлаждающей жидкости
(по показаниям индикатора на дисплее) снизится
до нормальной, выключите двигатель.
A Вентиляторы системы охлаждения
B Этикетка с предостережением
* Передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ!
●Соблюдайте осторожность, чтобы руки или одежда не были
задеты вращающимся вентилятором.
Ти п 1
Ти п 2

6>8 Действия в сложных ситуациях
6

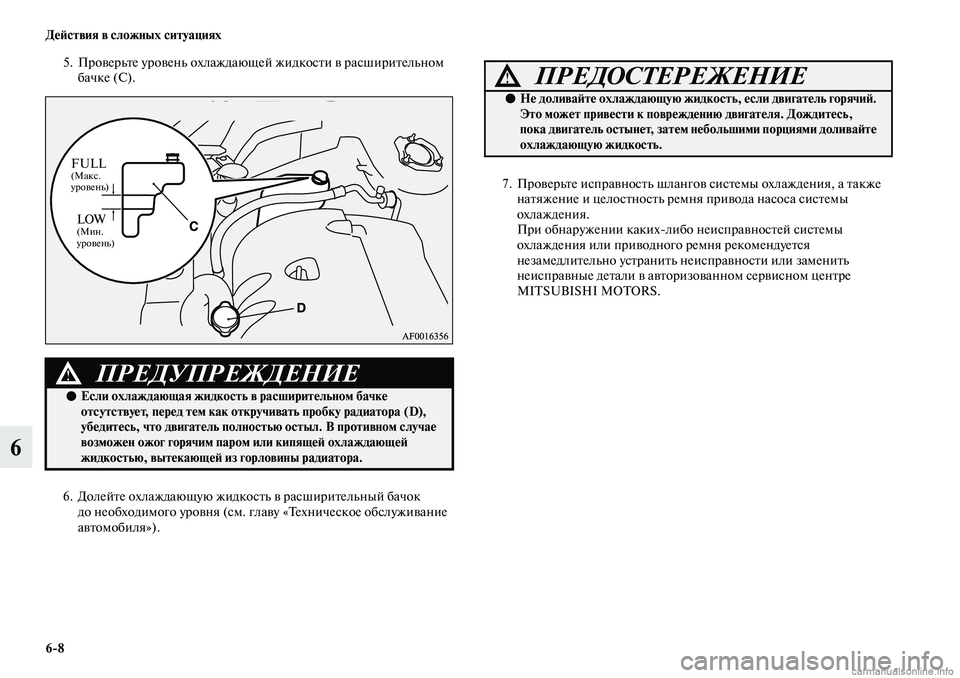

5. Проверьте уровень охлаждающей жидкости в расширительном
бачке (С).
6. Долейте охлаждающую жидкость в расширительный бачок
до необходимого уровня (см. главу «Техническое обслуживание
автомобиля»).7. Проверьте исправность шлангов системы охлаждения, а также
натяжение и целостность ремня привода насоса системы
охлаждения.
При обнаружении какихлибо неисправностей системы
охлаждения или приводного ремня рекомендуется
незамедлительно устранить неисправности или заменить
неисправные детали в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
●Если охлаждающая жидкость в расширительном бачке
отсутствует, перед тем как откручивать пробку радиатора (D),
убедитесь, что двигатель полностью остыл. В противном случае
возможен ожог горячим паром или кипящей охлаждающей
жидкостью, вытекающей из горловины радиатора.
FULL (Макс.
уровень)
LOW(Мин.
уровень)
ПРЕДОСТЕРЕЖЕНИЕ!
●Не доливайте охлаждающую жидкость, если двигатель горячий.
Это может привести к повреждению двигателя. Дождитесь,
пока двигатель остынет, затем небольшими порциями доливайте
охлаждающую жидкость.

Действия в сложных ситуациях
6>9

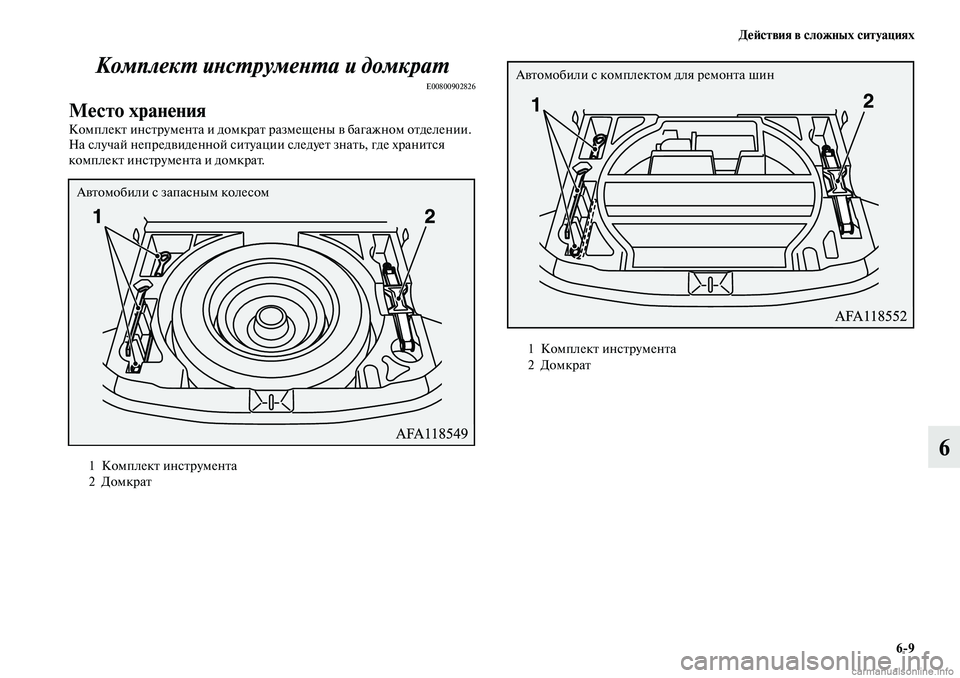

6 Комплект инструмента и домкрат
E00800902826
Место хранения
Комплект инструмента и домкрат размещены в багажном отделении.
На случай непредвиденной ситуации следует знать, где хранится
комплект инструмента и домкрат.
1Комплект инструмента
2Домкрат
Автомобили с запасным колесом
1 Комплект инструмента
2Домкрат
Автомобили с комплектом для ремонта шин

6>10 Действия в сложных ситуациях
6
Комплект инструментаE00801900627ДомкратE00802001811Перед тем, как достать домкрат, поднимите настил пола багажного
отделения.
1Колесный ключ
2 Рукоятка домкрата
3Буксировочная проушина
Автомобили с запасным колесом

Действия в сложных ситуациях
6>11

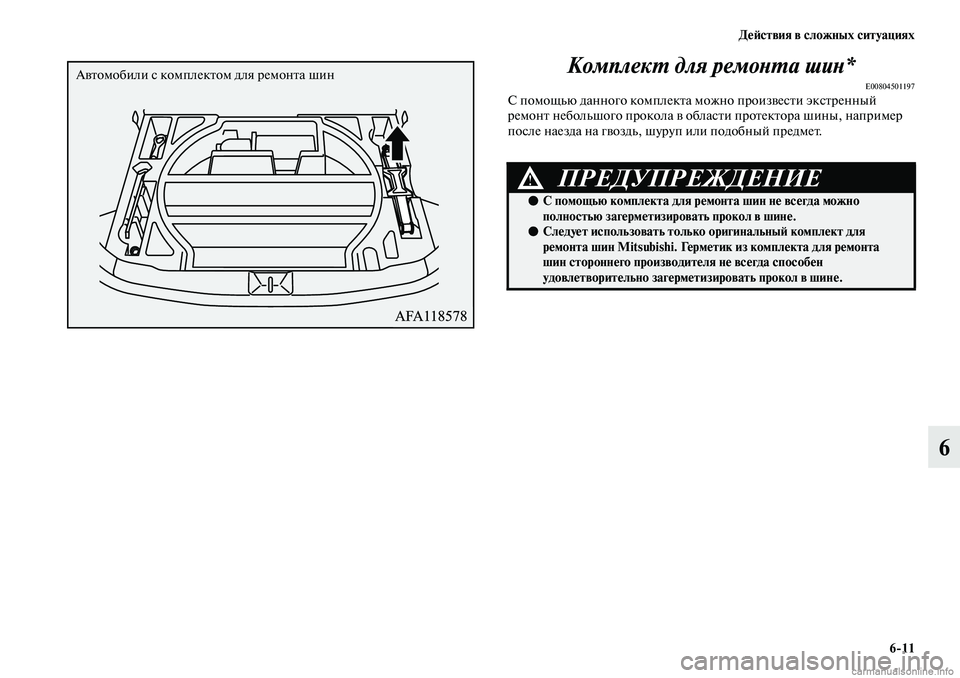

6 Комплект для ремонта шин*
E00804501197С помощью данного комплекта можно произвести экстренный
ремонт небольшого прокола в области протектора шины, например
после наезда на гвоздь, шуруп или подобный предмет.
Автомобили с комплектом для ремонта шин
ПРЕДУПРЕЖДЕНИЕ!
●С помощью комплекта для ремонта шин не всегда можно
полностью загерметизировать прокол в шине.
●Следует использовать только оригинальный комплект для
ремонта шин Mitsubishi. Герметик из комплекта для ремонта
шин стороннего производителя не всегда способен
удовлетворительно загерметизировать прокол в шине.

6>12 Действия в сложных ситуациях
6

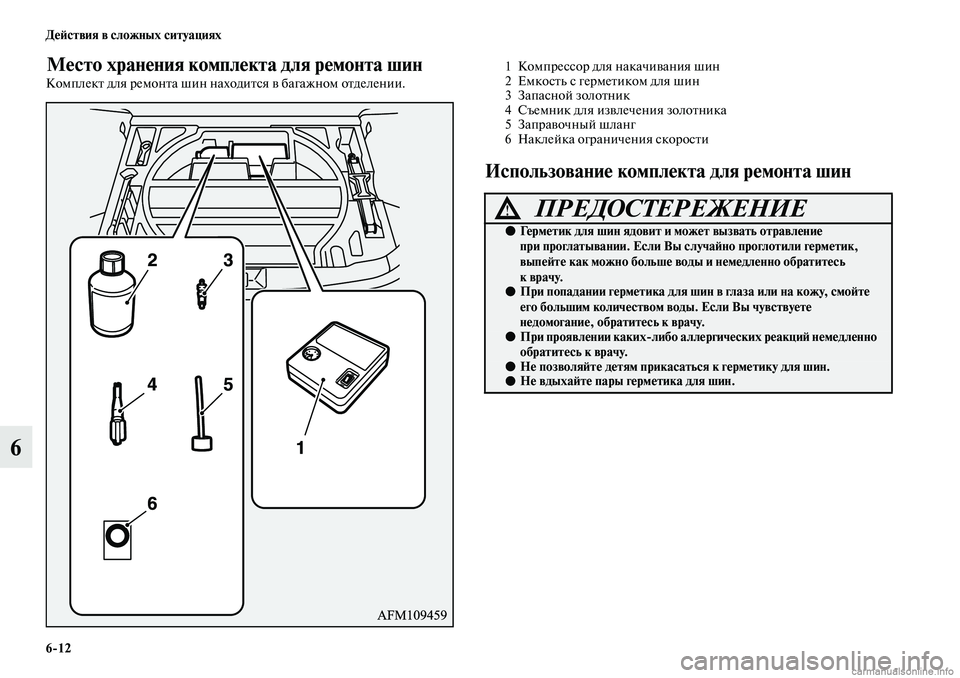

Место хранения комплекта для ремонта шин
Комплект для ремонта шин находится в багажном отделении.
Использование комплекта для ремонта шин
1 Компрессор для накачивания шин
2Емкость с герметиком для шин
3 Запасной золотник
4 Съемник для извлечения золотника
5 Заправочный шланг
6 Наклейка ограничения скорости
ПРЕДОСТЕРЕЖЕНИЕ!
●Герметик для шин ядовит и может вызвать отравление
при проглатывании. Если Вы случайно проглотили герметик,
выпейте как можно больше воды и немедленно обратитесь
кврачу.
●При попадании герметика для шин в глаза или на кожу, смойте
его большим количеством воды. Если Вы чувствуете
недомогание, обратитесь к врачу.
●При проявлении каких>либо аллергических реакций немедленно
обратитесь к врачу.
●Не позволяйте детям прикасаться к герметику для шин.●Не вдыхайте пары герметика для шин.

Действия в сложных ситуациях
6>13
6
ПРИМЕЧАНИЕ●Герметик для шин не применим в следующих ситуациях.
Если возникнет одна из следующих ситуаций, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
• Срок годности герметика для шин истек. (Срок годности
указан на этикетке емкости).
• Проколото более одной шины.
• Прокол имеет длину или ширину 4 мм и более.• Проколота боковина (А), а не протектор (В).
• Автомобиль двигался на полностью спущенной шине.
• Шина полностью разбортировалась.
• Поврежден колесный диск.
●Герметик для шин используется при окружающей температуре
от –30 до + 60 °C.
●Произведите экстренный ремонт, не извлекая посторонний
объект (гвоздь, шуруп и т. д.) из шины.
●Не используйте герметик для шин, если шина повреждена
вследствие движения при недостаточном давлении воздуха
(на шине имеются заломы, порезы, трещины и т. п.).
●При попадании герметика для шин на лакокрасочное покрытие
автомобиля немедленно удалите его влажной тканью.
●Немедленно застирайте одежду, на которую попал герметик
для шин.
●Следует регулярно проверять срок годности герметика для шин
и приобретать новый герметик в авторизованном сервисном
центре MITSUBISHI MOTORS загодя, т. е. до истечения срока
годности герметика для шин из комплекта.

6>14 Действия в сложных ситуациях
6
Перед ремонтом шины автомобиль следует остановить в безопасном
месте на ровной горизонтальной поверхности.
1. Остановите автомобиль на ровной твердой горизонтальной
площадке.
2. Включите стояночный тормоз.
3. Если автомобиль оснащен M/T, выключите двигатель, а затем
переведите рычаг переключения передач в положение R
(задний ход).
На автомобиле с CV переведите рычаг селектора в положение
Р (стоянка) и выключите двигатель.
4. Включите аварийную сигнализацию, установите знак
аварийной остановки, мигающий сигнальный фонарь и т. п.
на расстоянии, предписанном Правилами дорожного
движения, и попросите пассажиров выйти из автомобиля.
5. Извлеките емкость с герметиком для шин и компрессор для
накачивания шин.6. Снимите колпачок (C) с вентиля (D), затем прижмите
специальный съемник (E) к золотнику, как показано
на рисунке. Выпустите весь воздух из шины.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если встряхивать емкость с навернутым шлангом, герметик
может разбрызгиваться из шланга.

Действия в сложных ситуациях
6>15
6
7. Выкрутите золотник (F), вращая его против часовой стрелки
специальным съемником (E). Поместите золотник в чистое
место, чтобы на него не попала грязь.8. Тщательно встряхните бутылку.
ПРИМЕЧАНИЕ●В холодную погоду (при окружающей температуре 0 °C и ниже),
шинный герметик может загустеть, что усложнит его извлечение
из бутылки. Согрейте бутылку с герметиком в салоне
автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если из шины не выпущен весь воздух, при извлечении золотник
может вылететь и поранить Вас. Перед извлечением золотника
убедитесь, что из шины выпущен весь воздух.

6>16 Действия в сложных ситуациях
6

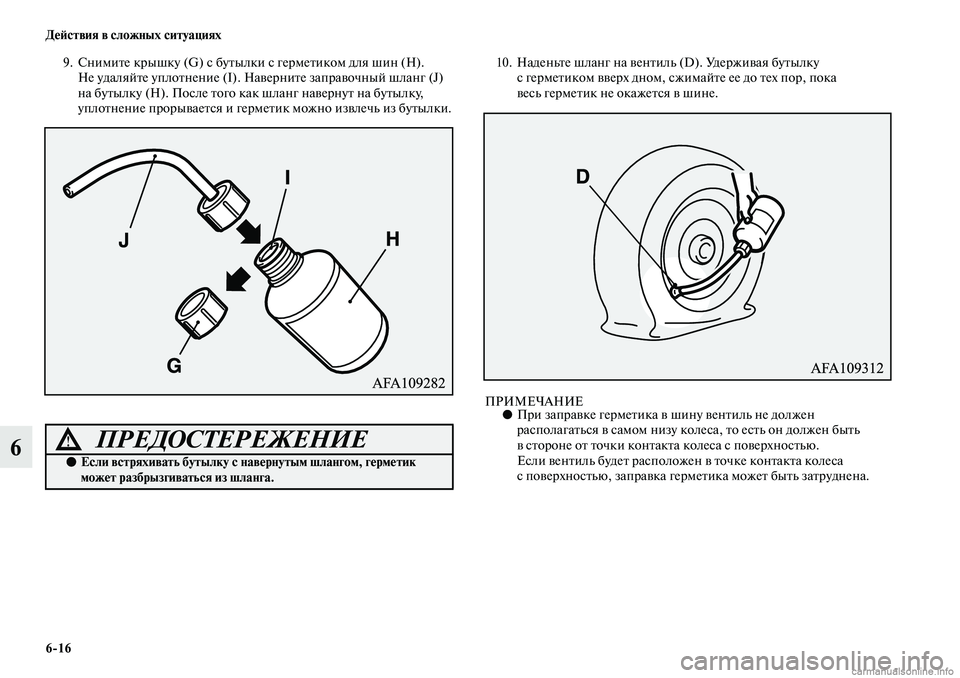

9. Снимите крышку (G) с бутылки с герметиком для шин (H).
Не удаляйте уплотнение (I). Наверните заправочный шланг (J)
на бутылку (H). После того как шланг навернут на бутылку,
уплотнение прорывается и герметик можно извлечь из бутылки.10. Наденьте шланг на вентиль (D). Удерживая бутылку
с герметиком вверх дном, сжимайте ее до тех пор, пока
весь герметик не окажется в шине.
ПРИМЕЧАНИЕ●При заправке герметика в шину вентиль не должен
располагаться в самом низу колеса, то есть он должен быть
в стороне от точки контакта колеса с поверхностью.
Если вентиль будет расположен в точке контакта колеса
с поверхностью, заправка герметика может быть затруднена.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если встряхивать бутылку с навернутым шлангом, герметик
может разбрызгиваться из шланга.
