Действия в сложных ситуациях
6>17
6
11. После заправки герметика стяните шланг с вентиля, удалите
остатки герметика с вентиля, обода и/или шины. Вставьте
золотник (F) в вентиль (D) и затяните его при помощи
съемника (E).
ПРИМЕЧАНИЕ●При снятии и заворачивании золотника с помощью съемника
поворачивайте съемник рукой. Если использовать при этом
инструмент, можно повредить съемник.12. После заправки герметика надежно установите съемник (E)
на конец заправочного шланга (J) во избежание вытекания
герметика из пустой бутылки.

6>18 Действия в сложных ситуациях
6

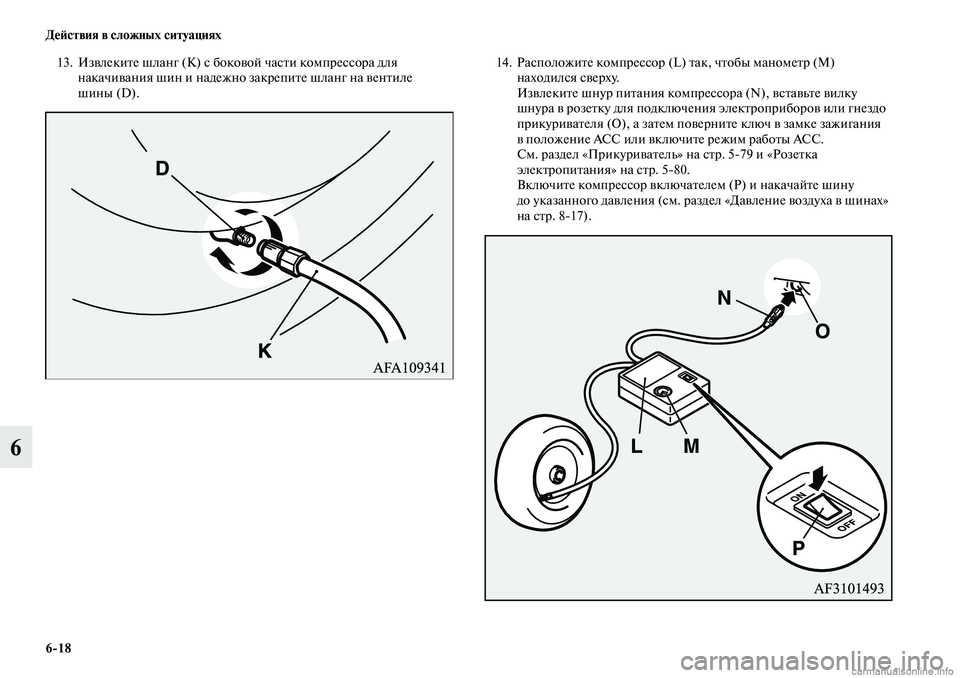

13. Извлеките шланг (K) с боковой части компрессора для
накачивания шин и надежно закрепите шланг на вентиле
шины (D).14. Расположите компрессор (L) так, чтобы манометр (M)
находился сверху.
Извлеките шнур питания компрессора (N), вставьте вилку
шнура в розетку для подключения электроприборов или гнездо
прикуривателя (O), а затем поверните ключ в замке зажигания
в положение АСС или включите режим работы ACC.
См. раздел «Прикуриватель» на стр. 579 и «Розетка
электропитания» на стр. 580.
Включите компрессор включателем (P) и накачайте шину
до указанного давления (см. раздел «Давление воздуха в шинах»
на стр. 817).

Действия в сложных ситуациях
6>19
6

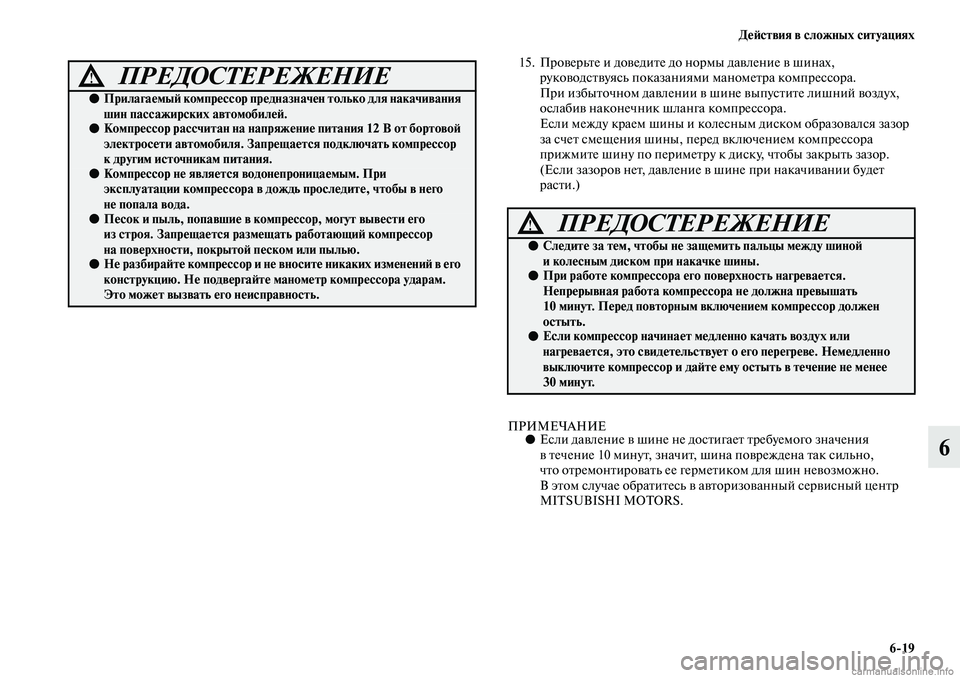

15. Проверьте и доведите до нормы давление в шинах,
руководствуясь показаниями манометра компрессора.
При избыточном давлении в шине выпустите лишний воздух,
ослабив наконечник шланга компрессора.
Если между краем шины и колесным диском образовался зазор
за счет смещения шины, перед включением компрессора
прижмите шину по периметру к диску, чтобы закрыть зазор.
(Если зазоров нет, давление в шине при накачивании будет
расти.)
ПРИМЕЧАНИЕ●Если давление в шине не достигает требуемого значения
в течение 10 минут, значит, шина повреждена так сильно,
что отремонтировать ее герметиком для шин невозможно.
В этом случае обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Прилагаемый компрессор предназначен только для накачивания
шин пассажирских автомобилей.
●Компрессор рассчитан на напряжение питания 12 В от бортовой
электросети автомобиля. Запрещается подключать компрессор
к другим источникам питания.
●Компрессор не является водонепроницаемым. При
эксплуатации компрессора в дождь проследите, чтобы в него
не попала вода.
●Песок и пыль, попавшие в компрессор, могут вывести его
из строя. Запрещается размещать работающий компрессор
на поверхности, покрытой песком или пылью.
●Не разбирайте компрессор и не вносите никаких изменений в его
конструкцию. Не подвергайте манометр компрессора ударам.
Это может вызвать его неисправность.
ПРЕДОСТЕРЕЖЕНИЕ!
●Следите за тем, чтобы не защемить пальцы между шиной
и колесным диском при накачке шины.
●При работе компрессора его поверхность нагревается.
Непрерывная работа компрессора не должна превышать
10 минут. Перед повторным включением компрессор должен
остыть.
●Если компрессор начинает медленно качать воздух или
нагревается, это свидетельствует о его перегреве. Немедленно
выключите компрессор и дайте ему остыть в течение не менее
30 минут.

6>20 Действия в сложных ситуациях
6

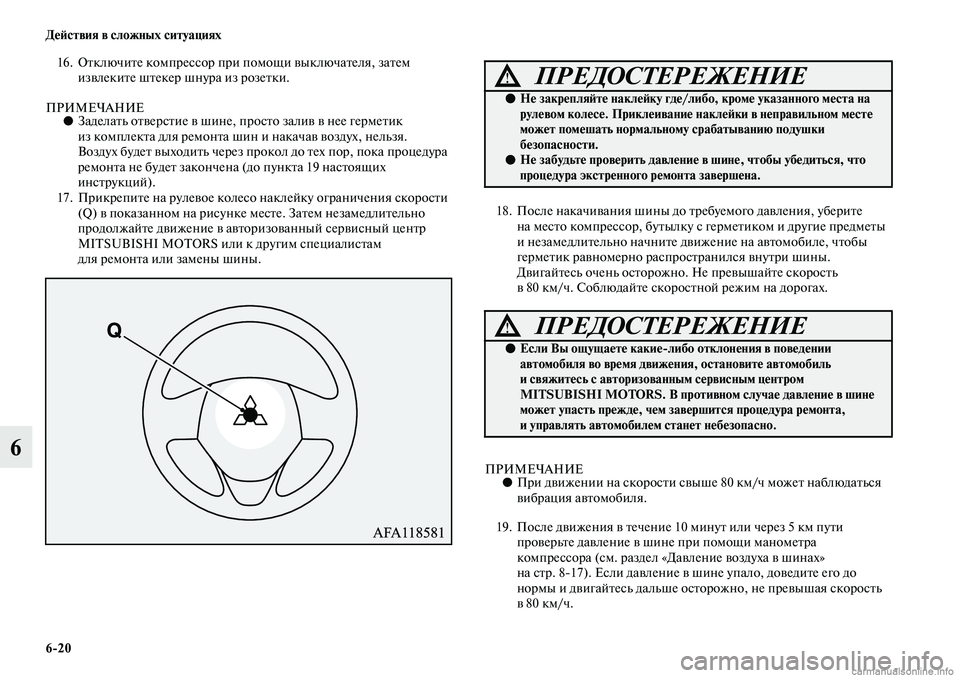

16. Отключите компрессор при помощи выключателя, затем
извлеките штекер шнура из розетки.
ПРИМЕЧАНИЕ●Заделать отверстие в шине, просто залив в нее герметик
из комплекта для ремонта шин и накачав воздух, нельзя.
Воздух будет выходить через прокол до тех пор, пока процедура
ремонта не будет закончена (до пункта 19 настоящих
инструкций).
17. Прикрепите на рулевое колесо наклейку ограничения скорости
(Q) в показанном на рисунке месте. Затем незамедлительно
продолжайте движение в авторизованный сервисный центр
MITSUBISHI MOTORS или к другим специалистам
для ремонта или замены шины.18. После накачивания шины до требуемого давления, уберите
на место компрессор, бутылку с герметиком и другие предметы
и незамедлительно начните движение на автомобиле, чтобы
герметик равномерно распространился внутри шины.
Двигайтесь очень осторожно. Не превышайте скорость
в 80 км/ч. Соблюдайте скоростной режим на дорогах.
ПРИМЕЧАНИЕ●При движении на скорости свыше 80 км/ч может наблюдаться
вибрация автомобиля.
19. После движения в течение 10 минут или через 5 км пути
проверьте давление в шине при помощи манометра
компрессора (см. раздел «Давление воздуха в шинах»
на стр. 817). Если давление в шине упало, доведите его до
нормы и двигайтесь дальше осторожно, не превышая скорость
в 80 км/ч.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не закрепляйте наклейку где/либо, кроме указанного места на
рулевом колесе. Приклеивание наклейки в неправильном месте
может помешать нормальному срабатыванию подушки
безопасности.
●Не забудьте проверить давление в шине, чтобы убедиться, что
процедура экстренного ремонта завершена.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если Вы ощущаете какие>либо отклонения в поведении
автомобиля во время движения, остановите автомобиль
и свяжитесь с авторизованным сервисным центром
MITSUBISHI MOTORS. В противном случае давление в шине
может упасть прежде, чем завершится процедура ремонта,
и управлять автомобилем станет небезопасно.

Действия в сложных ситуациях
6>21
6
20. Еще через 10 минут или через 5 км пути проверьте давление
в шине при помощи манометра компрессора и давление в шине
видимо не изменилось, процедура ремонта завершена.
По прежнему не превышайте скорость в 80 км/ч. Соблюдайте
скоростной режим на дорогах.
ПРИМЕЧАНИЕ●Если при проверке в конце процедуры ремонта давление в шине
упало ниже допустимого значения, прекратите движение на
автомобиле. Свяжитесь с авторизованным сервисным центром
MITSUBISHI MOTORS.
●В холодную погоду (при окружающей температуре 0 °C и ниже),
время и расстояние, требуемые для завершения процедуры
ремонта, могут быть больше, чем в теплую погоду. Иными
словами, давление в шине может упасть ниже допустимого
значения даже после того, как Вы накачали шину второй раз
и затем проехали на автомобиле заданное расстояние. В этом
случае, накачайте шину до требуемого давления еще раз,
двигайтесь в течение 10 минут или 5 км, затем снова проверьте
давление в шине. Если давление в шине снова упало ниже
допустимого, остановите автомобиль и свяжитесь
с авторизованным сервисным центром MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ●Пожалуйста, при покупке новой емкости герметика для шин
сдайте пустую емкость в авторизованный сервисный центр
MITSUBISHI MOTORS или утилизируйте старую емкость
в соответствии с местными правилами утилизации химических
отходов.●В идеальном случае отремонтированную герметиком шину
следует заменить на новую. Чтобы отремонтировать шину
должным образом для дальнейшей эксплуатации, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
Отремонтировать шину должным образом, следуя процедуре
экстренного ремонта невозможно, если не удается установить
место прокола.
●Удалите с колеса все следы герметика. Если заменить вентиль,
колесо можно эксплуатировать дальше.
●Производитель не гарантирует возможность ремонта любых
проколов при помощи комплекта для ремонта шин,
в особенности это касается порезов или отверстий диаметром
4 мм и более или проколов не в области протектора.
Производитель не несет ответственности за возможный ущерб
изза неправильного использования комплекта для ремонта
шин.
●Производитель не несет ответственности за возможный ущерб,
полученный в результате эксплуатации шин, в которых
применялся шинный герметик.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если давление в шине ниже минимально допустимого
(1,3 бар (130 кПа)), ремонт шины при помощи шинного
герметика невозможен. Прекратите дальнейшее движение.
Свяжитесь с авторизованным сервисным центром
MITSUBISHI MOTORS.

6>22 Действия в сложных ситуациях

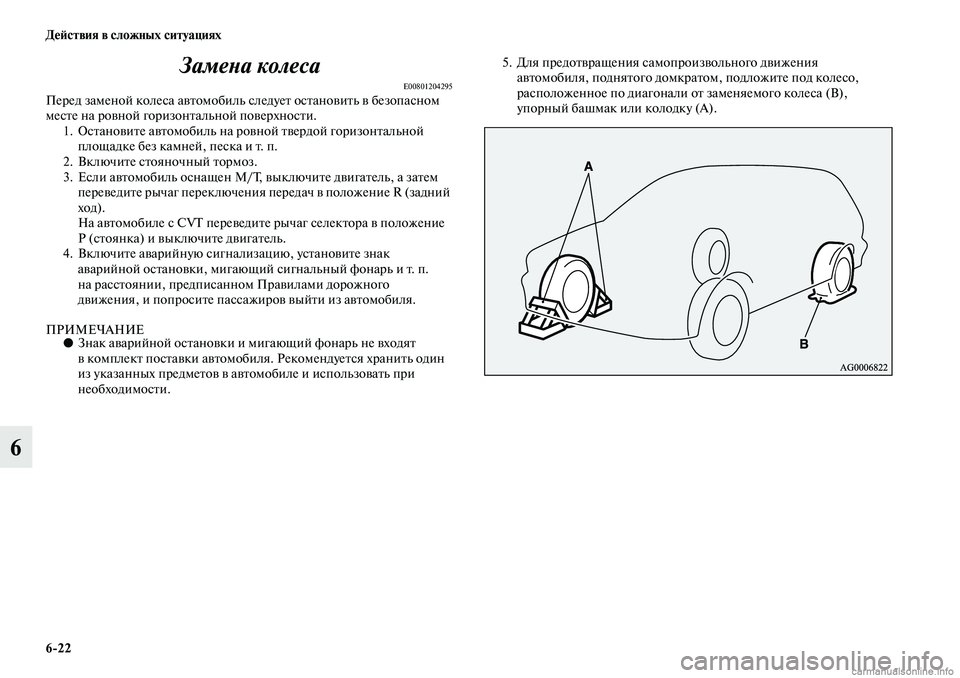

6Замена колеса
E00801204295Перед заменой колеса автомобиль следует остановить в безопасном
месте на ровной горизонтальной поверхности.
1. Остановите автомобиль на ровной твердой горизонтальной
площадке без камней, песка и т. п.
2. Включите стояночный тормоз.
3. Если автомобиль оснащен M/T, выключите двигатель, а затем
переведите рычаг переключения передач в положение R (задний
ход).
На автомобиле с CV переведите рычаг селектора в положение
Р (стоянка) и выключите двигатель.
4. Включите аварийную сигнализацию, установите знак
аварийной остановки, мигающий сигнальный фонарь и т. п.
на расстоянии, предписанном Правилами дорожного
движения, и попросите пассажиров выйти из автомобиля.
ПРИМЕЧАНИЕ●Знак аварийной остановки и мигающий фонарь не входят
в комплект поставки автомобиля. Рекомендуется хранить один
из указанных предметов в автомобиле и использовать при
необходимости.5. Для предотвращения самопроизвольного движения
автомобиля, поднятого домкратом, подложите под колесо,
расположенное по диагонали от заменяемого колеса (В),
упорный башмак или колодку (А).

Действия в сложных ситуациях
6>23
6

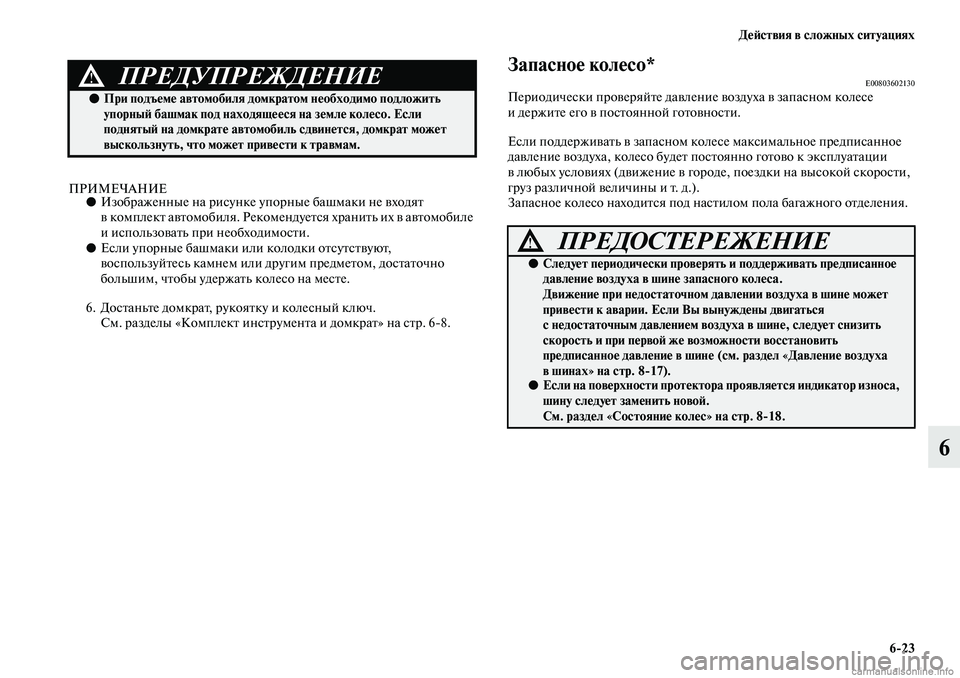

ПРИМЕЧАНИЕ●Изображенные на рисунке упорные башмаки не входят
в комплект автомобиля. Рекомендуется хранить их в автомобиле
и использовать при необходимости.
●Если упорные башмаки или колодки отсутствуют,
воспользуйтесь камнем или другим предметом, достаточно
большим, чтобы удержать колесо на месте.
6. Достаньте домкрат, рукоятку и колесный ключ.
См. разделы «Комплект инструмента и домкрат» на стр. 68.
Запасное колесо*E00803602130Периодически проверяйте давление воздуха в запасном колесе
и держите его в постоянной готовности.
Если поддерживать в запасном колесе максимальное предписанное
давление воздуха, колесо будет постоянно готово к эксплуатации
в любых условиях (движение в городе, поездки на высокой скорости,
груз различной величины и т. д.).
Запасное колесо находится под настилом пола багажного отделения.
ПРЕДУПРЕЖДЕНИЕ!
●При подъеме автомобиля домкратом необходимо подложить
упорный башмак под находящееся на земле колесо. Если
поднятый на домкрате автомобиль сдвинется, домкрат может
выскользнуть, что может привести к травмам.
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного колеса.
Движение при недостаточном давлении воздуха в шине может
привести к аварии. Если Вы вынуждены двигаться
с недостаточным давлением воздуха в шине, следует снизить
скорость и при первой же возможности восстановить
предписанное давление в шине (см. раздел «Давление воздуха
вшинах» на стр. 8>17).
●Если на поверхности протектора проявляется индикатор износа,
шину следует заменить новой.
См. раздел «Состояние колес» на стр. 8>18.

6>24 Действия в сложных ситуациях
6

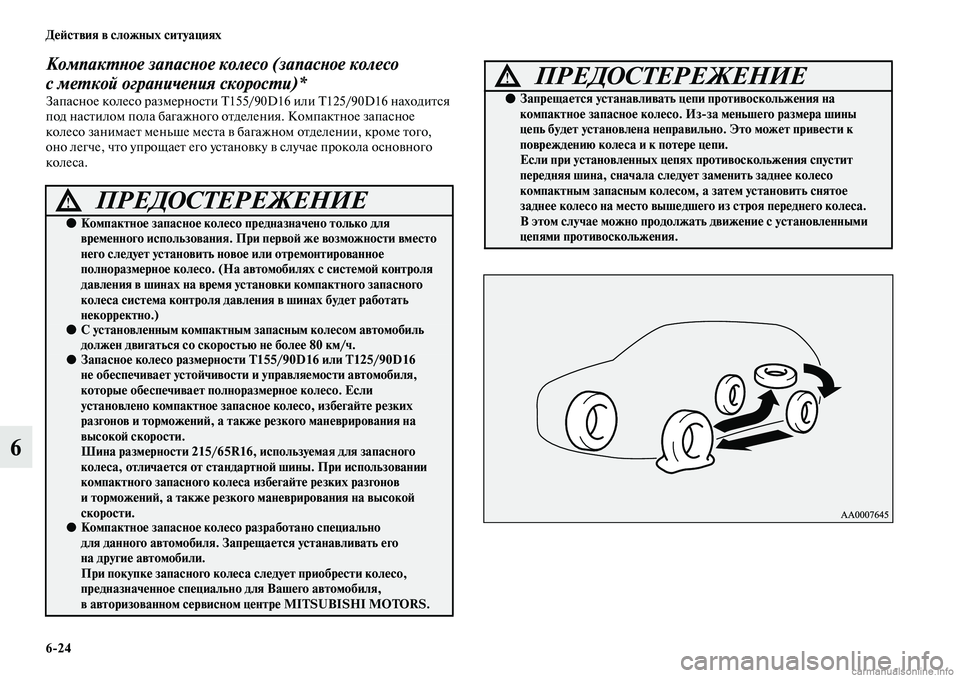

Компактное запасное колесо (запасное колесо
с меткой ограничения скорости)*
Запасное колесо размерности Tm/90D16 или TU/90D16 находится
под настилом пола багажного отделения. Компактное запасное
колесо занимает меньше места в багажном отделении, кроме того,
оно легче, что упрощает его установку в случае прокола основного
колеса.
ПРЕДОСТЕРЕЖЕНИЕ!
●Компактное запасное колесо предназначено только для
временного использования. При первой же возможности вместо
него следует установить новое или отремонтированное
полноразмерное колесо. (На автомобилях с системой контроля
давления в шинах на время установки компактного запасного
колеса система контроля давления в шинах будет работать
некорректно.)
●С установленным компактным запасным колесом автомобиль
должен двигаться со скоростью не более 80 км/ч.
●Запасное колесо размерности T155/90D16 или T125/90D16
не обеспечивает устойчивости и управляемости автомобиля,
которые обеспечивает полноразмерное колесо. Если
установлено компактное запасное колесо, избегайте резких
разгонов и торможений, а также резкого маневрирования на
высокой скорости.
Шина размерности 215/65R16, используемая для запасного
колеса, отличается от стандартной шины. При использовании
компактного запасного колеса избегайте резких разгонов
и торможений, а также резкого маневрирования на высокой
скорости.
●Компактное запасное колесо разработано специально
для данного автомобиля. Запрещается устанавливать его
на другие автомобили.
При покупке запасного колеса следует приобрести колесо,
предназначенное специально для Вашего автомобиля,
в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается устанавливать цепи противоскольжения на
компактное запасное колесо. Из>за меньшего размера шины
цепь будет установлена неправильно. Это может привести к
повреждению колеса и к потере цепи.
Если при установленных цепях противоскольжения спустит
передняя шина, сначала следует заменить заднее колесо
компактным запасным колесом, а затем установить снятое
заднее колесо на место вышедшего из строя переднего колеса.
В этом случае можно продолжать движение с установленными
цепями противоскольжения.

Действия в сложных ситуациях
6>25
6
Извлечение запасного колесаE008033011981. Поднимите настил пола багажного отделения.
2. Для извлечения запасного колеса извлеките лоток (A), затем
снимите зажим (B), вращая его против часовой стрелки.
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке запасного колеса размерности T155/90D16 или
T125/90D16 общая высота и дорожный просвет автомобиля
несколько уменьшаются, так как диаметр шины компактного
колеса меньше, чем диаметр стандартной шины.
Переезжая неровности, будьте осторожны, чтобы не повредить
нижнюю часть автомобиля.
●Запрещается одновременная установка двух и более
компактных запасных колес.

6>26 Действия в сложных ситуациях
6
ПРИМЕЧАНИЕ●Положите запасное колесо под кузов автомобиля рядом
с домкратом. Это будет дополнительной мерой безопасности
на случай выскальзывания домкрата.Замена колесаE008032006531. Если на колесо установлен колесный колпак, сначала снимите
его (см. раздел «Колесные колпаки» на стр. 633).
Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует.
