Настройка режима работы кондиционера
Создание комфортных условий в салоне7-15
7
E00775400053
Если окружающий воздух запылен или
загрязнен (например, при движении в туннеле), гд е есть транспортный затор, включите режим
рециркуляции, нажав кнопку выбора режима
забора воздуха.
См. раздел «Переключение в режим забора
наружного воздуха и в режим рециркуляции»
на стр. 7-14.
E00774600205
Есть возможность настраивать следующие функции: Ко гд а температура охлаждающей
жидкости поднимается до определенного
значения, автоматически включаются
режим рециркуляции воздуха
и контрольная лампа (А). В этом случае
кондиционер не переключится в режим
забора наружного воздуха даже при
нажатии кнопки выбора режима забора
воздуха.
ПРИМЕЧАНИЕДвижение в условиях
загрязненного наружного
воздуха

Настройка режима работы кондиционера
ОписаниеНастраиваемый параметрЗаводская
настройка
Способ изменения
Панель управления
климатической
установкойСистема
Mitsubishi
Connect
*4
Авторизованный
сервисный центр
MITSUBISHI MOTORS
Управление
рециркуляцией*
1
Включает/выключает функцию
автоматического переключения
между режимами рециркуляции
и забора наружного воздуха.Регулируется
автоматически
○○○
Управление
включением
кондиционера*
2
Устанавливает функцию
автоматического или ручного
режима работы для включения
кондиционера.Регулируется
автоматически
○○○
Режим ECO*3
Позволяет включить или отключить
функцию управления экономичным
режимом работы кондиционера при
включенном режиме работы ECO
(только для автомобилей
с выключателем ECO).ECO –
○○

Настройка режима работы кондиционера
7-16Создание комфортных условий в салоне
7
*1: если нажат включатель обдува стекол, происходит автоматическое переключение работы кондиционера в режим забора наружного воздуха во
избежание запотевания стекол, даже если включен ручной режим управления работой кондиционера.
*2: если нажат включатель обдува стекол, происходит автоматическое включение кондиционера во избежание запотевания стекол, даже если включен
ручной режим управления работой кондиционера.
*3: при включенном экономичном режиме вождения Eco Вы можете почувствовать, что производительность работы кондиционера снижена, т. к. работа
кондиционера управляется системой.
*4: подробная информация приведена в руководстве по системе Mitsubishi Connect. Распределение
воздушных потоков
между подачей
воздуха к ногам /
обдувом стеколПри выборе режима кнопкой
выбора режима подачи воздуха
(MODE) позволяет выставить
пропорцию между подачей воздуха
к ногам и стеклу.Normal
(Нормальная
настройка)–
○○
Распределение
воздушных потоков
между подачей
воздуха к ногам
и в верхнюю часть
салонаПри выборе режима кнопкой
выбора режима подачи воздуха
(MODE) позволяет выставить
пропорцию между подачей воздуха
в верхнюю часть салона и к ногам.Normal
(Нормальная
настройка)–
○○
Автоматическое
включение обогрева
заднего стекла
при запуске
двигателяПозволяет выбрать режим
автоматического или ручного
включения обогрева заднего стекла
при запуске двигателя при низкой
температуре окружающего воздуха.OFF (ВЫКЛ.) –
○○
Настройка
температурыЕсли при имеющейся регулировке
температуры Вам холодно или
жарко, Вы можете изменить
значение температуры для более
комфортного микроклимата
в салоне.Normal
(Нормальная
настройка)––○
ОписаниеНастраиваемый параметрЗаводская
настройка
Способ изменения
Панель управления
климатической
установкойСистема
Mitsubishi
Connect
*4
Авторизованный
сервисный центр
MITSUBISHI MOTORS

Фильтр очистки воздуха
Создание комфортных условий в салоне7-17
7
E00778000050
Настройку можно изменить удержанием
кнопки
*1 в течение не менее 10 секунд.
При отключении автоматического режима
подается 3 звуковых сигнала, контрольная
лампа
*2 мигает 3 раза.При включении автоматического режима
подается 2 звуковых сигнала, контрольная
лампа
*2 мигает 3 раза.
*1: при настройке управления включателем
кондиционера подходит включатель
кондиционера.
При настройке управления рециркуляцией
подходит кнопка выбора режима забора
воздуха.
*2: при настройке управления включателем
кондиционера подходит индикатор
на дисплее.
При настройке управления рециркуляцией
подходит контрольная лампа кнопки выбора
режима забора воздуха.
E00708401988
В систему кондиционирования автомобиля
встроен воздушный фильтр, удаляющий
из подаваемого воздуха пыль и грязь.
Способность фильтра задерживать пыль и грязь
снижается по мере загрязнения фильтрующего
элемента, поэтому его надо периодически
менять. Периодичность замены фильтрующего
элемента указана в сервисной книжке.
E00708502322
Включить аудиосистему можно только тогда,
ко гд а ключ в замке зажигания находится
в положении ON или АС С либо включен режим
работы ON или ACC.
Настройка посредством
панели управления
климатической установкой Фильтр очистки воздуха
ПРИМЕЧАНИЕ
При работе в неблагоприятных условиях,
например при эксплуатации автомобиля
на пыльных дорогах и частом
использовании кондиционера, срок
службы фильтра снижается. Если подача
воздуха резко уменьшилась или стали
быстро запотевать стекла, фильтр
необходимо заменить.
Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Радиоприемник
диапазонов LW/MW/FM
с проигрывателем
компакт-дисков*
ПРИМЕЧАНИЕ
Чтобы включить аудиосистему при
неработающем двигателе, поверните
ключ зажигания в положение АС С
или включите режим работы ACC.
Если замок зажигания находится
в положении АС С или включен режим
работы ACC, по истечении определенного
периода времени питание
электрооборудования автоматически
отключится и пользоваться
аудиосистемой будет невозможно.
Питание вновь подается
на электрооборудование, если перевести
замок зажигания
в положение ACC или
включить режим работы ACC с помощью
кнопки запуска и остановки двигателя.
См. раздел «Функция автоматического
отключения электропитания
при положении ACC замка
зажигания», стр. 6-17 и 6-20.

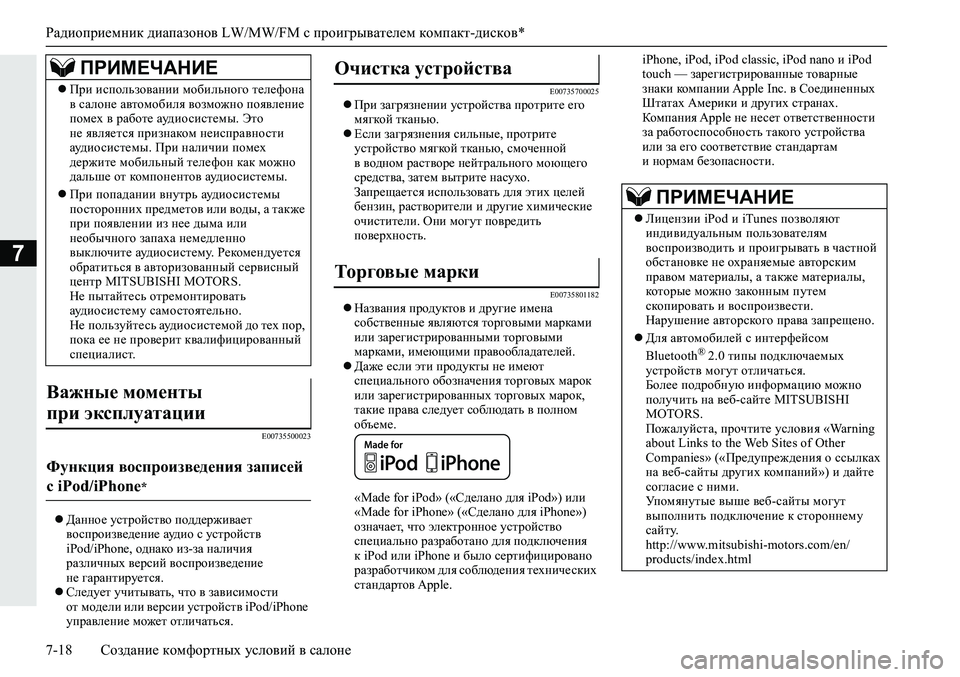

Радиоприемник диапазонов LW/MW/FM с проигрывателем компакт-дисков*
7-18Создание комфортных условий в салоне
7
E00735500023
Данное устройство поддерживает
воспроизведение аудио с устройств
iPod/iPhone, однако из-за наличия
различных версий воспроизведение
не гарантируется.
Следует учитывать, что в зависимости
от модели или версии устройств iPod/iPhone
управление может отличаться.
E00735700025При загрязнении устройства протрите его
мягкой тканью.
Если загрязнения сильные, протрите
устройство мягкой тканью, смоченной
в водном растворе нейтрального моющего
средства, затем вытрите насухо.
Запрещается использовать для этих целей
бензин, растворители и другие химические
очистители. Они могут повредить
поверхность.
E00735801182Названия продуктов и другие имена
собственные являются торговыми марками
или зарегистрированными торговыми
марками, имеющими правообладателей.
Даже если эти продукты не имеют
специального обозначения торговых марок
или зарегистрированных торговых марок,
такие права следует соблюдать в полном
объеме.
«Made for iPod» («Сделано для iPod») или
«Made for iPhone» («Сделано для iPhone»)
означает, что электронное устройство
специально разработано для подключения

к iPod или iPhone и было сертифицировано
разработчиком для соблюдения технических
стандартов Apple.iPhone, iPod, iPod classic, iPod nano и iPod
touch — зарегистрированные товарные
знаки компании Apple Inc. в Соединенных
Штатах Америки и других странах.
Компания Apple не несет ответственности
за работоспособность такого устройства
или за его соответствие стандартам
и нормам безопасности. При использовании мобильного телефона
в салоне автомобиля возможно появление
помех в
работе аудиосистемы. Это
не является признаком неисправности
аудиосистемы. При наличии помех
держите мобильный телефон как можно
дальше от компонентов аудиосистемы.
При попадании внутрь аудиосистемы
посторонних предметов или воды, а также
при появлении из нее дыма или
необычного запаха немедленно
выключите аудиосистему. Рекомендуется
обратиться в авторизованный сервисный
центр MITSUBISHI MOTORS.
Не пытайтесь отремонтировать

аудиосистему самостоятельно.
Не пользуйтесь аудиосистемой до тех пор,
пока ее не проверит квалифицированный
специалист.
Важные моменты
при эксплуатации

Функция воспроизведения записей
с iPod/iPhone
*
ПРИМЕЧАНИЕОчистка устройства
Торговые марки
ПРИМЕЧАНИЕ
Лицензии iPod и iTunes позволяют
индивидуальным пользователям
воспроизводить и проигрывать в частной
обстановке не охраняемые авторским
правом материалы, а также материалы,
которые можно законным путем
скопировать и воспроизвести.
Нарушение авторского права запрещено.
Для автомобилей с интерфейсом
Bluetooth
® 2.0 типы подключаемых
устройств могут отличаться.
Более подробную информацию можно
получить на веб-сайте MITSUBISHI
MOTORS.
Пожалуйста, прочтите условия «Warning
about Links to the Web Sites of Other
Companies» («Предупреждения о ссылках
на веб-сайты других компаний») и дайте
согласие с ними.
Упомянутые выше веб-сайты могут
выполнить подключение к стороннему
сайту.
http://www.mitsubishi-motors.com/en/
products/index.html

Радиоприемник диапазонов LW/MW/FM с проигрывателем компакт-дисков*
Создание комфортных условий в салоне7-19
7

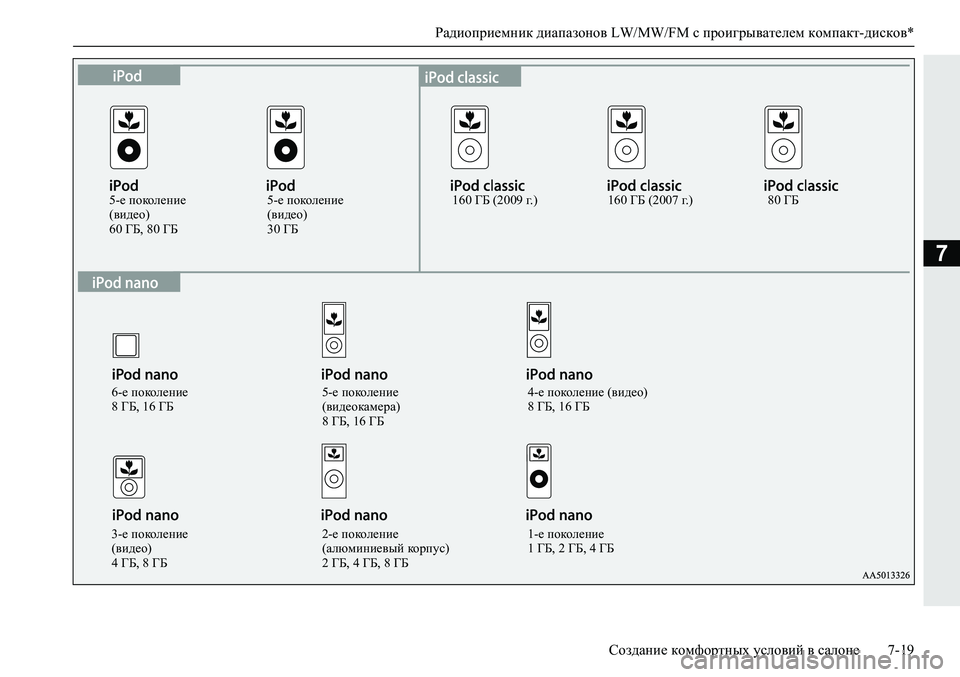

5-е поколение
(видео)
60 ГБ, 80 ГБ5-е поколение
(видео)
30 ГБ160 ГБ (2009 г.) 160 ГБ (2007 г.) 80 ГБ
6-е поколение
8 ГБ, 16 ГБ5-е поколение
(видеокамера)
8 ГБ, 16 ГБ4-е поколение (видео)
8 ГБ, 16 ГБ
3-е поколение
(видео)
4 ГБ, 8 ГБ2-е поколение
(алюминиевый корпус)
2 ГБ, 4 ГБ, 8 ГБ1-е поколение
1 ГБ, 2 ГБ, 4 ГБ

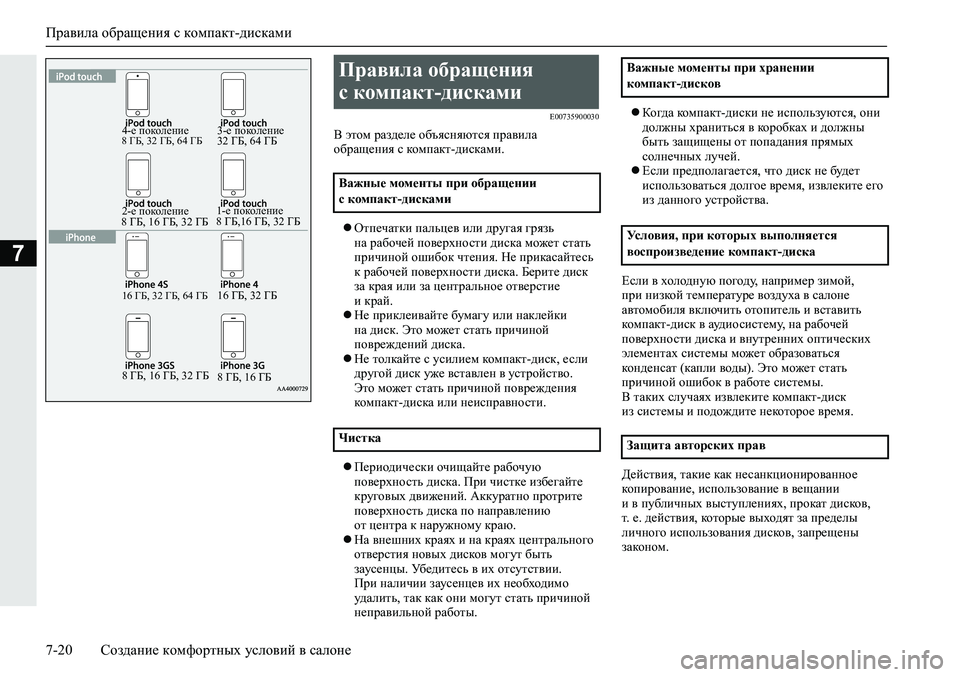

Правила обращения с компакт-дисками
7-20Создание комфортных условий в салоне
7
E00735900030
В этом разделе объясняются правила
обращения с компакт-дисками.
Отпечатки пальцев или другая грязь
на рабочей поверхности диска может стать
причиной ошибок чтения. Не прикасайтесь
к рабочей поверхности диска. Берите диск
за края или за центральное отверстие
и край.
Не приклеивайте бумагу или наклейки
на диск. Это может стать причиной

повреждений диска.
Не толкайте с усилием компакт-диск, если
другой диск уже вставлен в устройство.
Это может стать причиной повреждения
компакт-диска или неисправности.
Периодически очищайте рабочую
поверхность диска. При чистке избегайте
круговых движений. Аккуратно протрите
поверхность диска по направлению
от центра к наружному краю.
На внешних краях и
на краях центрального
отверстия новых дисков могут быть
заусенцы. Убедитесь в их отсутствии.
При наличии заусенцев их необходимо
удалить, так как они могут стать причиной
неправильной работы.Ко гд а компакт-диски не используются, они
должны храниться в коробках и должны
быть защищены от попадания прямых
солнечных лучей.
Если предполагается, что
диск не будет
использоваться долгое время, извлеките его
из данного устройства.
Если в холодную погоду, например зимой,
при низкой температуре воздуха в салоне
автомобиля включить отопитель и вставить
компакт-диск в аудиосистему, на рабочей
поверхности диска и внутренних оптических
элементах системы может образоваться
конденсат (капли воды). Это может стать
причиной ошибок
в работе системы.
В таких случаях извлеките компакт-диск
из системы и подождите некоторое время.
Действия, такие как несанкционированное
копирование, использование в вещании
и в публичных выступлениях, прокат дисков,
т. е. действия, которые выходят за пределы
личного использования дисков, запрещены
законом.
4-е поколение3-е поколение
2-е поколение1-е поколение
16 ГБ, 32 ГБ, 64 ГБ16 ГБ, 32 ГБ
8 ГБ, 16 ГБ, 32 ГБ
8 ГБ, 16 ГБ
8 ГБ, 32 ГБ, 64 ГБ
8 ГБ, 16 ГБ, 32 ГБ32 ГБ, 64 ГБ
8 ГБ,16 ГБ, 32 ГБ

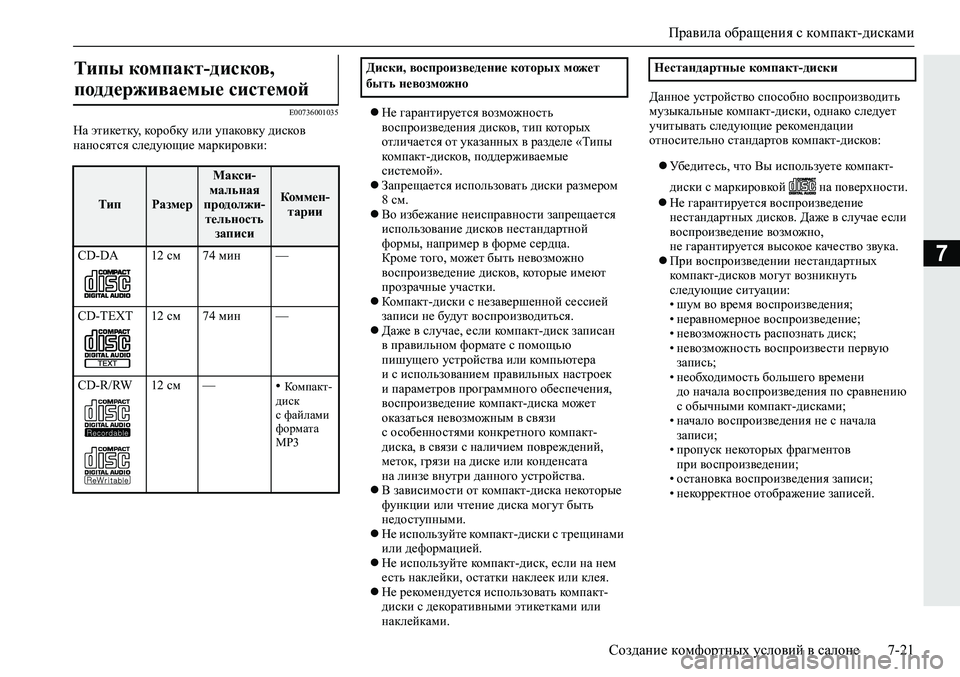

Правила обращения
с компакт-дисками
Важные моменты при обращении
с компакт-дисками
Чистка
Важные моменты при хранении
компакт-дисков
Условия, при которых выполняется
воспроизведение компакт-диска
Защита авторских прав

Правила обращения с компакт-дисками
Создание комфортных условий в салоне7-21
7
E00736001035
На этикетку, коробку или упаковку дисков
наносятся следующие маркировки:Не гарантируется возможность
воспроизведения дисков, тип которых
отличается от указанных в разделе «Типы
компакт-дисков, поддерживаемые
системой».
Запрещается использовать диски размером
8 см.
Во избежание неисправности запрещается
использование дисков нестандартной
формы, например в форме сердца.
Кроме того, может быть невозможно
воспроизведение
дисков, которые имеют
прозрачные участки.
Компакт-диски с незавершенной сессией
записи не будут воспроизводиться.
Даже в случае, если компакт-диск записан
в правильном формате с помощью
пишущего устройства или компьютера
и с использованием правильных настроек
и параметров программного обеспечения,
воспроизведение компакт-диска может
оказаться невозможным в связи
с особенностями
конкретного компакт-
диска, в связи с наличием повреждений,
меток, грязи на диске или конденсата
на линзе внутри данного устройства.
В зависимости от компакт-диска некоторые
функции или чтение диска могут быть
недоступными.
Не используйте компакт-диски с трещинами
или деформацией.
Не используйте компакт-диск, если на нем
есть наклейки,
остатки наклеек или клея.
Не рекомендуется использовать компакт-
диски с декоративными этикетками или
наклейками.Данное устройство способно воспроизводить
музыкальные компакт-диски, однако следует
учитывать следующие рекомендации
относительно стандартов компакт-дисков:
Убедитесь, что Вы используете компакт-
диски с маркировкой на поверхности.
Не гарантируется воспроизведение
нестандартных дисков. Даже в случае если
воспроизведение возможно,
не гарантируется высокое качество звука.
При воспроизведении нестандартных
компакт-дисков могут возникнуть
следующие ситуации:
•шум во время воспроизведения;
•неравномерное воспроизведение;
•невозможность распознать диск;
•невозможность воспроизвести первую
запись;
•необходимость большего времени
до начала воспроизведения по сравнению
с обычными компакт-дисками;
•начало воспроизведения не с начала
записи;
•пропуск некоторых фрагментов
при воспроизведении;
•остановка воспроизведения записи;
•некорректное отображение записей.
Типы компакт-дисков,
поддерживаемые системой
ТипРазмер
Макси-
мальная
продолжи-
тельность
записи
Коммен-
тарии
CD-DA 12 см74 мин—
CD-TEXT 12 см74 мин—
CD-R/RW 12 см—
• Компакт-
диск
с файлами
формата
MP3
Диски, воспроизведение которых может
быть невозможноНестандартные компакт-диски

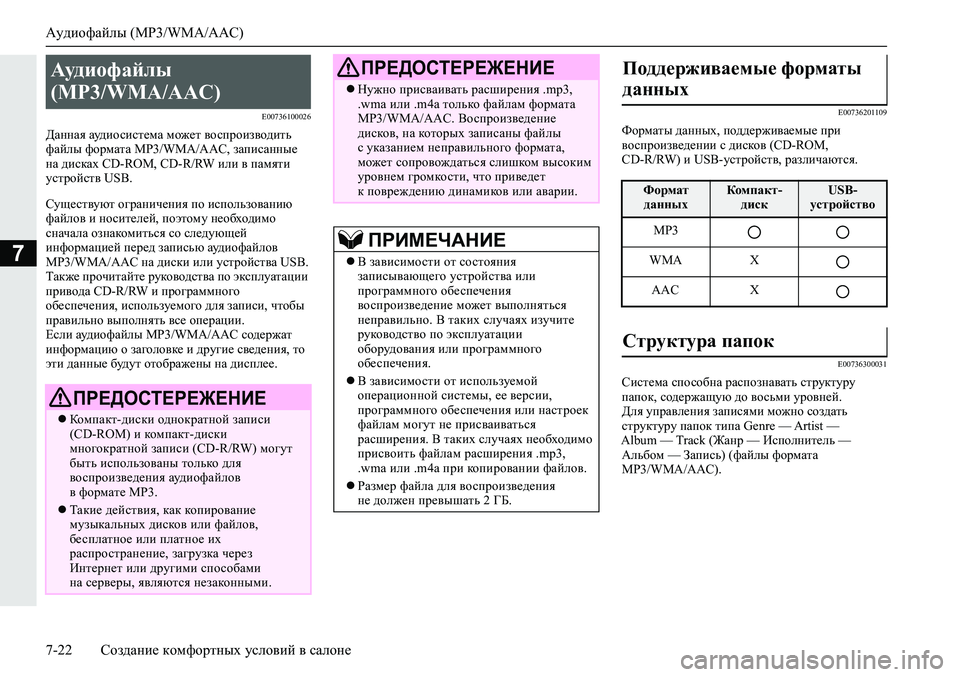

Аудиофайлы (MP3/WMA/AAC)
7-22Создание комфортных условий в салоне
7
E00736100026
Данная аудиосистема может воспроизводить
файлы формата MP3/WMA/AAC, записанные
на дисках CD-ROM, CD-R/RW или в памяти
устройств USB.
Существуют ограничения по использованию
файлов и носителей, поэтому необходимо
сначала ознакомиться со следующей
информацией перед записью аудиофайлов
MP3/WMA/AAC на диски или устройства USB.
Также прочитайте руководства по эксплуатации
привода CD-R/RW и программного
обеспечения, используемого для записи, чтобы
правильно выполнять все
операции.
Если аудиофайлы MP3/WMA/AAC содержат
информацию о заголовке и другие сведения, то
эти данные будут отображены на дисплее.
E00736201109
Форматы данных, поддерживаемые при
воспроизведении с дисков (CD-ROM,
CD-R/RW) и USB-устройств, различаются.
E00736300031
Система способна распознавать структуру
папок, содержащую до восьми уровней.
Для управления записями можно создать
структуру папок типа Genre — Artist —
Album — Track (Жанр — Исполнитель —
Альбом — Запись) (файлы формата
MP3/WMA/AAC).
Аудиофайлы
(MP3/WMA/AAC)
ПРЕДОСТЕРЕЖЕНИЕ
Компакт-диски однократной записи
(CD-ROM) и компакт-диски
многократной записи (CD-R/RW) могут
быть использованы только для
воспроизведения аудиофайлов
в формате MP3.
Такие действия, как копирование
музыкальных дисков или файлов,
бесплатное или платное их
распространение, загрузка через
Интернет или другими способами
на серверы, являются незаконными.
Нужно присваивать расширения .mp3,
.wma или .m4a только файлам формата
MP3/WMA/AAC. Воспроизведение
дисков, на которых записаны файлы
с указанием неправильного формата,
может сопровождаться слишком высоким
уровнем громкости, что приведет
к повреждению динамиков или аварии.
ПРИМЕЧАНИЕ
В зависимости от состояния
записывающего устройства или
программного обеспечения
воспроизведение может выполняться
неправильно. В таких случаях изучите
руководство по эксплуатации
оборудования или программного
обеспечения.
В зависимости от используемой
операционной системы, ее версии,
программного обеспечения или настроек
файлам могут не присваиваться
расширения. В таких случаях необходимо
присвоить файлам расширения .mp3,
.wma или .m4a
при копировании файлов.
Размер файла для воспроизведения
не должен превышать 2 ГБ.
ПРЕДОСТЕРЕЖЕНИЕПоддерживаемые форматы
данных
Формат
данныхКомпакт-
дискUSB-
устройство
MP3
WMA X
AAC X

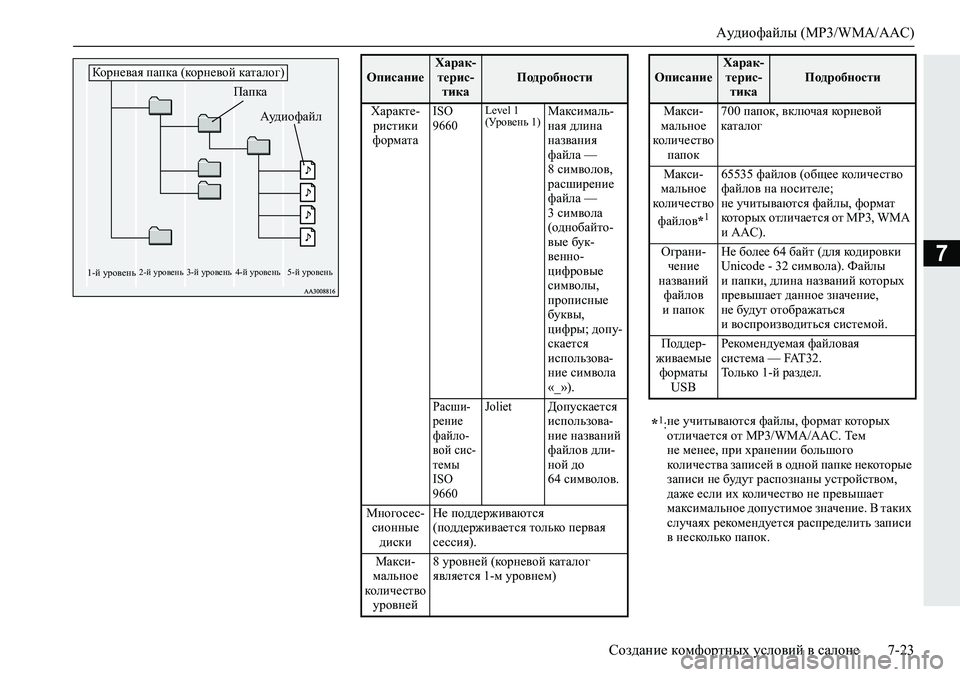

Структура папок

Аудиофайлы (MP3/WMA/AAC)
Создание комфортных условий в салоне7-23
7
Корневая папка (корневой каталог)
Папка
Аудиофайл
1-й уровень2-й уровень3-й уровень4-й уровень5-й уровень
ОписаниеХарак-
терис-
тикаПодробности
Характе-
ристики
формата
ISO
9660Level 1
(Уровень 1)Максималь-
ная длина
названия
файла —
8 символов,
расширение
файла —
3 символа
(однобайто-
вые бук-
венно-
цифровые
символы,
прописные
буквы,
цифры; допу-
скается
использова-
ние символа
«_»).
Расши-
рение
файло-
вой сис-
темы
ISO
9660JolietДопускается
использова-
ние названий
файлов дли-
ной до
64 символов.
Многосес-
сионные
дискиНе поддерживаются
(поддерживается только первая
сессия).
Макси-
мальное
количество
уровней8 уровней (корневой каталог
является 1-м уровнем)
Макси-
мальное
количество
папок700 папок, включая корневой
каталог
Макси-
мальное
количество
файлов*
1
65535 файлов (общее количество
файлов на носителе;
не учитываются файлы, формат
которых отличается от MP3, WMA
и AAC).
Ограни-
чение
названий
файлов
и папокНе более 64 байт (для кодировки
Unicode - 32 символа). Файлы
и папки, длина названий которых
превышает данное значение,
не будут отображаться
и воспроизводиться системой.
Поддер-
живаемые
форматы
USBРекомендуемая файловая
система — FAT32.
Только 1-й раздел
.
*1:не учитываются файлы, формат которых
отличается от MP3/WMA/AAC. Тем
не менее, при хранении большого
количества записей в одной папке некоторые
записи не будут распознаны устройством,
даже если их количество не превышает
максимальное допустимое значение. В таких
случаях рекомендуется распределить записи
в несколько папок.
ОписаниеХарак-
терис-
тикаПодробности

Аудиофайлы (MP3/WMA/AAC)
7-24Создание комфортных условий в салоне
7
E00736400029

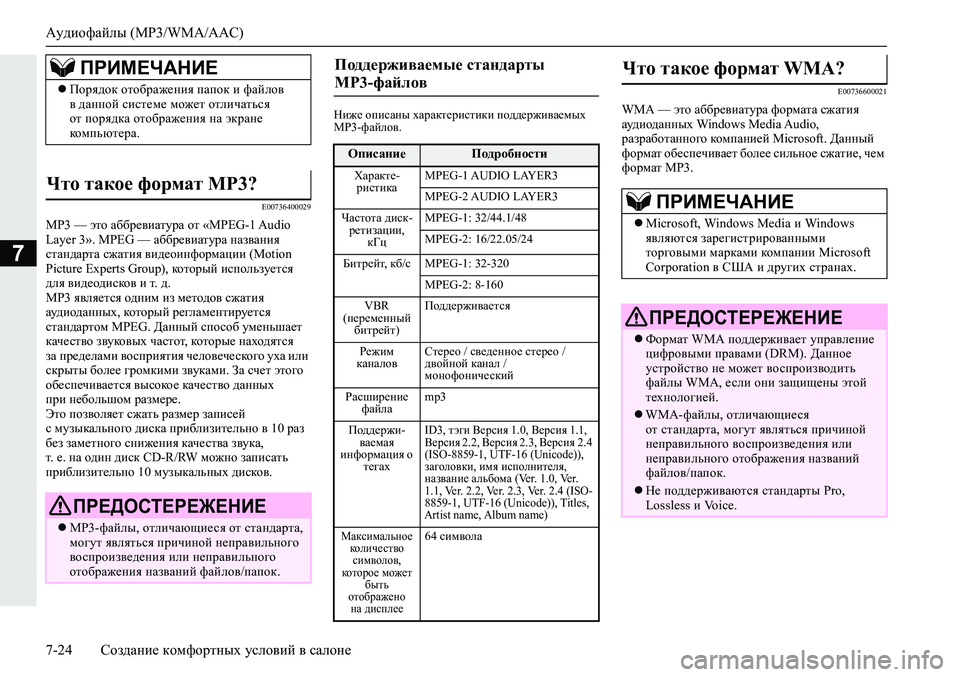

MP3 — это аббревиатура от «MPEG-1 Audio
Layer 3». MPEG — аббревиатура названия
стандарта сжатия видеоинформации (Motion
Picture Experts Group), который используется
для видеодисков и т. д.
MP3 является одним из методов сжатия
аудиоданных, который регламентируется
стандартом MPEG. Данный способ уменьшает
качество звуковых частот, которые находятся
за пределами восприятия человеческого уха или
скрыты более громкими звуками. За счет этого
обеспечивается высокое качество данных

при небольшом размере.
Это позволяет сжать размер записей
с музыкального диска приблизительно в 10 раз
без заметного снижения качества звука,
т. е. на один диск CD-R/RW можно записать
приблизительно 10 музыкальных дисков.
Ниже описаны характеристики поддерживаемых
MP3-файлов.
E00736600021
WMA — это аббревиатура формата сжатия
аудиоданных Windows Media Audio,
разработанного компанией Microsoft. Данный
формат обеспечивает более сильное сжатие, чем
формат MP3.
ПРИМЕЧАНИЕ
Порядок отображения папок и файлов
в данной системе может отличаться
от порядка отображения на экране
компьютера.
Что такое формат MP3?
ПРЕДОСТЕРЕЖЕНИЕ
MP3-файлы, отличающиеся от стандарта,
могут являться причиной неправильного
воспроизведения или неправильного
отображения названий файлов/папок.
Поддерживаемые стандарты
MP3-файлов
ОписаниеПодробности
Характе-
ристикаMPEG-1 AUDIO LAYER3
MPEG-2 AUDIO LAYER3
Частота диск-
ретизации,
кГцMPEG-1: 32/44.1/48
MPEG-2: 16/22.05/24
Битрейт, кб/сMPEG-1: 32-320
MPEG-2: 8-160
VBR
(переменный
битрейт)Поддерживается
Режим
каналовСтерео / сведенное стерео /
двойной канал /
монофонический
Расширение
файлаmp3
Поддержи-
ваемая
информация о
тегах
ID3, тэги Версия 1.0, Версия 1.1,
Версия 2.2, Версия 2.3, Версия 2.4
(ISO-8859-1, UTF-16 (Unicode)),
заголовки, имя исполнителя,
название альбома (Ver. 1.0, Ver.
1.1, Ver. 2.2, Ver. 2.3, Ver. 2.4 (ISO-
8859-1, UTF-16 (Unicode)), Titles,
Artist name, Album name)
Максимальное
количество
символов,
которое может
быть
отображено
на дисплее64 символа
Что такое формат WMA?
ПРИМЕЧАНИЕ
Microsoft, Windows Media и Windows
являются зарегистрированными
торговыми марками компании Microsoft
Corporation в США и других странах.
ПРЕДОСТЕРЕЖЕНИЕ
Формат WMA поддерживает управление
цифровыми правами (DRM). Данное
устройство не может воспроизводить
файлы WMA, если они защищены этой
технологией.
WMA-файлы, отличающиеся
от стандарта, могут являться причиной
неправильного воспроизведения или
неправильного отображения названий
файлов/папок.
Не поддерживаются стандарты Pro,
Lossless и Voice.
