Чистка салона автомобиля
Уход за автомобилем9-3
9

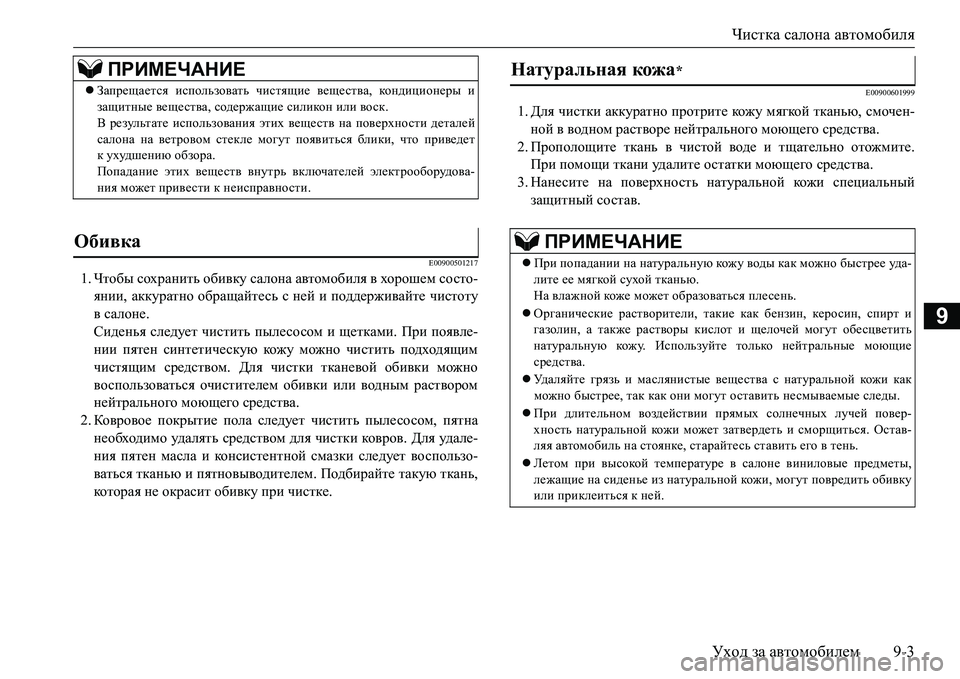

E00900501217
1.Чтобы сохранить обивку салона автомобиля в хорошем состо-
янии, аккуратно обращайтесь с ней и поддерживайте чистоту
в салоне.
Сиденья следует чистить пылесосом и щетками. При появле-
нии пятен синтетическую кож у можно чистить подходящим
чистящим средством. Для чистки тканевой обивки можно
воспользоваться очистителем обивки или водным раствором
нейтрального моющего средства.
2.Ковровое покрытие пола
следует чистить пылесосом, пятна
необходимо удалять средством для чистки ковров. Для уд а л е-
ния пятен масла и консистентной смазки следует воспользо-
ваться тканью и пятновыводителем. Подбирайте такую ткань,
которая не окрасит обивку при чистке.
E00900601999
1.Для чистки аккуратно протрите кож у мягкой тканью, смочен-
ной в водном растворе нейтрального моющего средства.
2.Прополощите ткань в чистой воде и тщательно отожмите.
При помощи ткани уд а л и т е остатки моющего средства.
3.Нанесите на поверхность натуральной кожи специальный
защитный состав.
ПРИМЕЧАНИЕ
Запрещается использовать чистящие вещества, кондиционеры и
защитные вещества, содержащие силикон или воск.
В результате использования этих веществ на поверхности деталей
салона на ветровом стекле могут появиться блики, что приведет
кухудшению обзора.
Попадание этих веществ внутрь включателей электрооборудова-
ния может привести к неисправности.
Обивка
Натуральная кожа*
ПРИМЕЧАНИЕ
При попадании на натуральную кож у воды как можно быстрее уд а-
лите ее мягкой сухой тканью.
На влажной коже может образоваться плесень.
Органические растворители, такие как бензин, керо син, спирт и
газолин, а также растворы кислот и щелочей могут обесцветить
натуральную кож у. Используйте только нейтральные моющие
средства.
Удаляйте грязь и маслянистые вещества с
натуральной кож и как
можно быстрее, так как они могут оставить несмываемые следы.
При длительном воздействии прямых солнечных лучей повер-
хность натуральной кож и может затвердеть и сморщиться. Остав-
ляя автомобиль на стоянке, старайтесь ставить его в тень.
Летом при высокой температуре в салоне виниловые предметы,
лежащие на сиденье из натуральной кож и
, могут повредить обивку
или приклеиться к ней.

Чистка наружных деталей кузова автомобиля
9-4Уход за автомобилем
9

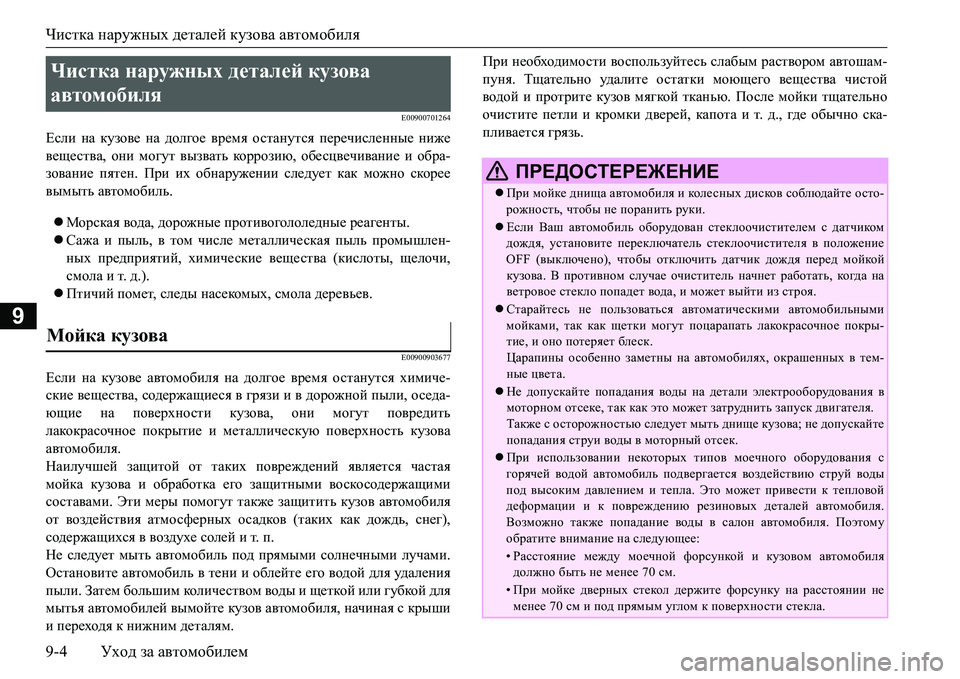

E00900701264
Если на кузове на долгое время останутся перечисленные ниже
вещества, они могут вызвать коррозию, обесцвечивание и обра-
зование пятен. При их обнаружении следует как можно скорее
вымыть автомобиль.
Морская вода, дорожные противогололедные реагенты.
Сажа и пыль, в том числе металлическая пыль промышлен-
ных предприятий, химические вещества (кислоты, щелочи,
смола и т
.д.).
Птичий помет, следы насекомых, смола деревьев.
E00900903677
Если на кузове автомобиля на долгое время останутся химиче-
ские вещества, содержащиеся в грязи и в дорожной пыли, оседа-
ющие на поверхности кузова, они могут повредить
лакокрасочное покрытие и металлическую поверхность кузова
автомобиля.
Наилучшей защитой от таких повреждений является частая
мойка кузова и обработка его защитными воскосодержащими
составами. Эти меры помогут также защитить
кузов автомобиля
от воздействия атмо сферных осадков (таких как дождь, снег),
содержащихся в воздухе солей и т. п.
Не следует мыть автомобиль под прямыми солнечными лучами.
Остановите автомобиль в тени и облейте его водой для уд а л е н и я
пыли. Затем большим коли че с твом воды и щеткой или губкой для
мытья автомобилей вымойте кузов автомобиля, начиная с
крыши
и переходя к нижним деталям.При необходимости воспользуйтесь слабым раствором автошам-
пуня. Тщательно уд а л и т е остатки моющего вещества чистой
водой и протрите кузов мягкой тканью. После мойки тщательно
очистите петли и кромки дверей, капота и т. д., где обычно ска-
пливается грязь.
Чистка наружных деталей кузова
автомобиля
Мойка кузова
ПРЕДОСТЕРЕЖЕНИЕ
При мойке днища автомобиля и колесных дисков соблюдайте осто-
рожность, чтобы не поранить руки.
Если Ваш автомобиль оборудован стеклоочистителем с датчиком
дождя, установите переключатель стеклоочистителя в положение
OFF (выключено), чтобы отключить датчик дождя перед мойкой
кузова. В противном случае очиститель начнет работать, ко гд а на
ветровое стекло попадет вода, и может выйти из строя.
Старайтесь не пользоваться автоматическими автомобильными
мойками, так как щетки могут поцарапать лакокрасочное покры-
тие, и оно потеряет блеск.
Царапины особенно заметны на автомобилях, окрашенных в тем-
ные цвета.
Не допускайте попадания воды на детали электрооборудования в
моторном отсеке, так как это может затруднить запуск двигателя.
Также с осторожностью следует мыть днище кузова; не допускайте
попадания струи воды в моторный отсек.
При использовании некоторых типов моечного оборудования с
горячей водой автомобиль подвергается воздействию струй воды
под высоким давлением и тепла. Это может привести к тепловой
деформации и к повреждению резиновых деталей автомобиля.
Возможно также попадание воды в салон автомобиля. Поэтому
обратите внимание на следующее:
•Расстояние между моечной форсункой и кузовом автомобиля
должно быть не менее 70 см.
•При мойке дверных стекол держите форсунку на расстоянии не
менее 70 см и под прямым углом к поверхности стекла.

Чистка наружных деталей кузова автомобиля
Уход за автомобилем9-5
9

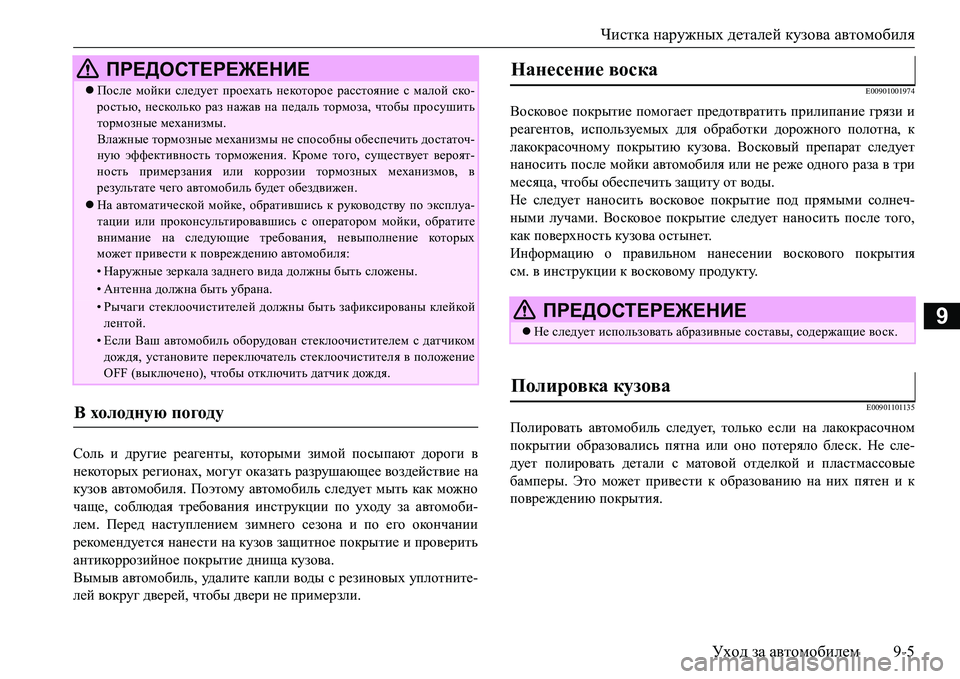

Соль и другие реагенты, которыми зимой посыпают дороги в
некоторых регионах, могут оказать разрушающее воздействие на
кузов автомобиля. Поэтому автомобиль следует мыть как можно
чаще, соблюдая требования инструкции по уходу за автомоби-
лем. Перед наступлением зимнего сезона и по его окончании
рекомендуется нанести на кузов защитное покрытие и проверить
антикоррозийное покрытие днища кузова.
Вымыв автомобиль, уд а л и т е капли воды с резиновых уплотните-
лей вокруг дверей, чтобы двери не примерзли.
E00901001974
Восковое покрытие помогает предотвратить прилипание грязи и
реагентов, используемых для обработки дорожного полотна, к
лакокрасочному покрытию кузова. Восковый препарат следует
наносить после мойки автомобиля или не реже одного раза в три
месяца, чтобы обеспечить защиту от воды.
Не следует наносить восковое покрытие под прямыми солнеч-
ными лучами. Восковое покрытие следует наносить после того
,
как поверхность кузова остынет.
Информацию о правильном нанесении воскового покрытия
см.в инструкции к восковому продукту.
E00901101135
Полировать автомобиль следует, только если на лакокрасочном
покрытии образовались пятна или оно потеряло бле ск. Не сле-
дует полировать детали с матовой отделкой и пластмассовые
бамперы. Это может привести к образованию на них пятен и к
повреждению покрытия.
После мойки следует проехать некоторое расстояние с малой ско-
ростью, несколько раз нажав на педаль тормоза, чтобы просушить
тормозные механизмы.
Влажные тормозные механизмы не способны обеспечить достаточ-
ную эффективность торможения. Кроме того, существует вероят-
ность примерзания или коррозии тормозных механизмов, в
результате чего автомобиль будет обездвижен.
На автоматической мойке, обратившись к руководству по эксплуа-
тации или проконсультировавшись с оператором мойки, обратите
внимание на следующие требования, невыполнение которых
может привести к повреждению автомобиля:
•Наружные зеркала заднего вида должны быть сложены.
•Антенна должна быть убрана.
•Рычаги стеклоочистителей должны быть зафиксированы клейкой
лентой.
•Если Ваш автомобиль оборудован стеклоочистителем с датчиком
дождя, установите переключатель стеклоочистителя в положение
OFF (выключено), чтобы отключить датчик дождя.
В холодную погоду
ПРЕДОСТЕРЕЖЕНИЕНанесение воска
ПРЕДОСТЕРЕЖЕНИЕ
Не следует использовать абразивные составы, содержащие воск.
Полировка кузова

Чистка наружных деталей кузова автомобиля
9-6Уход за автомобилем
9

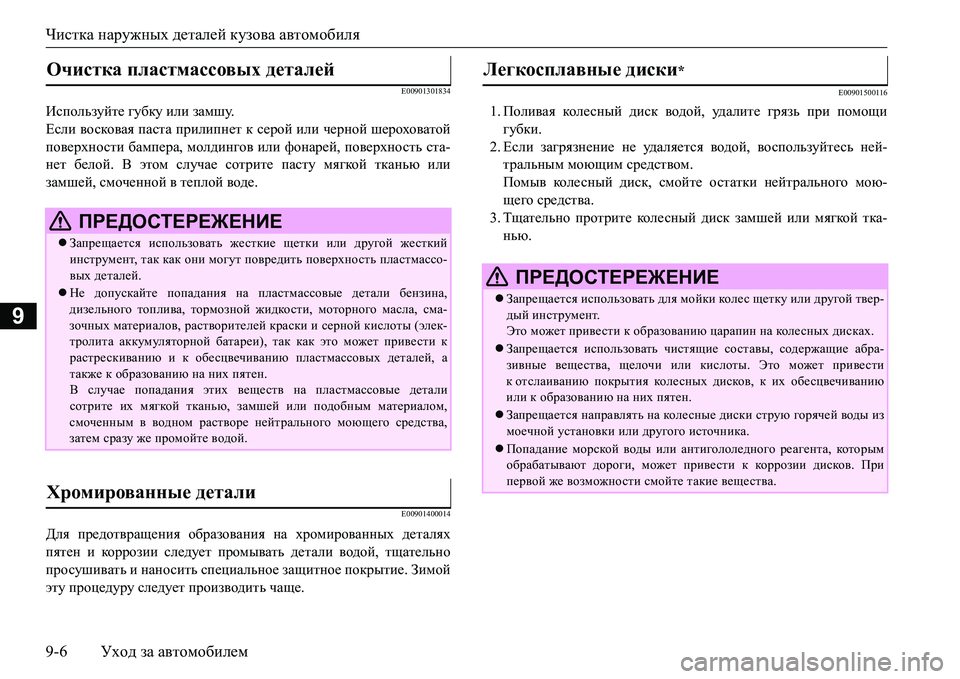

E00901301834
Используйте губку или замшу.
Если восковая паста прилипнет к серой или черной шероховатой
поверхности бампера, молдингов или фонарей, поверхность ста-
нет белой. В этом случае сотрите пасту мягкой тканью или
замшей, смоченной в теплой воде.
E00901400014
Для предотвращения образования на хромированных деталях
пятен и коррозии следует промывать детали водой, тщательно
просушивать и наносить специальное защитное покрытие. Зимой
эту процедуру следует производить чаще.
E00901500116
1.Поливая кол е с н ый диск водой, уд а л и т е грязь при помощи
губки.
2.Если загрязнение не удаляется водой, воспользуйтесь ней-
тральным моющим средством.
Помыв кол е с н ы й диск, смойте остатки нейтрального мою-
щего средства.
3.Тщательно протрите кол е с н ый диск замшей или мягкой тка-
нью.
Очистка пластмассовых деталей
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать жесткие щетки или другой жесткий
инструмент, так как они могут повредить поверхность пластмассо-
вых деталей.
Не допускайте попадания на пластмассовые детали бензина,
дизельного топлива, тормозной жидкости, моторного масла, сма-
зочных материалов, растворителей краски и серной кислоты (элек-
тролита аккумуляторной батареи), так как это может привести к
растрескиванию и к обесцвечиванию пластмассовых деталей, а
также к образованию на них пятен.
В случае попадания этих веществ на пластмассовые
детали
сотрите их мягкой тканью, замшей или подобным материалом,
смоченным в водном растворе нейтрального моющего средства,
затем сразу же промойте водой.
Хромированные детали
Легкосплавные диски*
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать для мойки коле с щетку или другой твер-
дый инструмент.
Это может привести к образованию царапин на колесных дисках.
Запрещается использовать чистящие составы, содержащие абра-
зивные вещества, щелочи или кислоты. Это может привести
котслаиванию покрытия колесных дисков, к их обесцвечиванию
или к образованию на них пятен.
Запрещается направлять на коле с ны е диски струю горячей воды из
моечной установки или другого источника.
Попадание морской воды или антигололедного реагента, которым
обрабатывают дороги, может привести к коррозии дисков. При
первой же возможности смойте такие вещества.

Чистка наружных деталей кузова автомобиля
Уход за автомобилем9-7
9

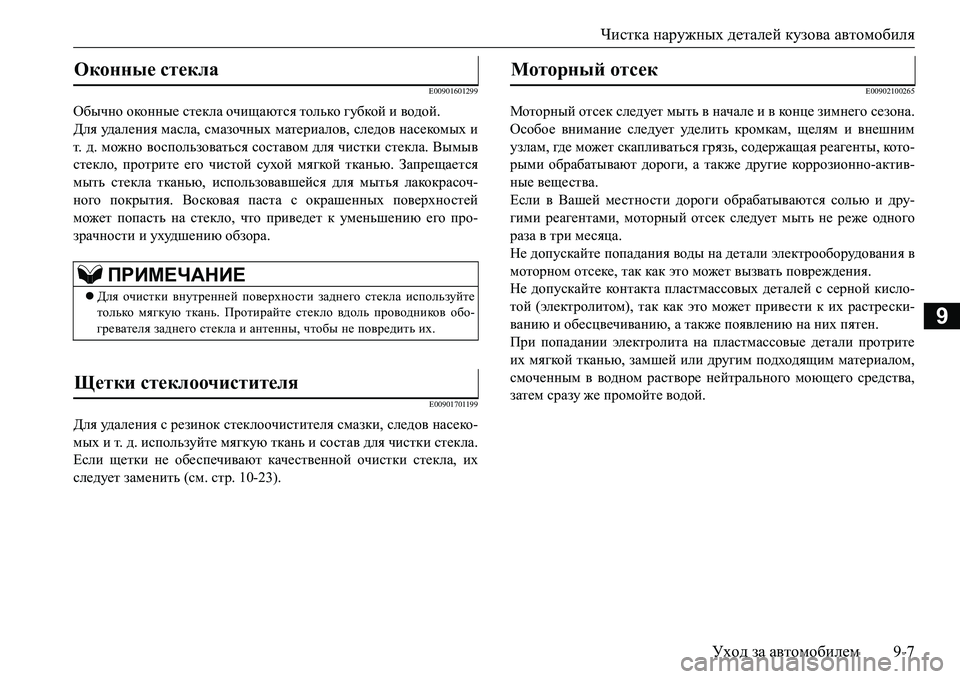

E00901601299
Обычно оконные стекла очищаются только губкой и водой.
Для удаления масла, смазочных материалов, следов насекомых и
т. д. можно воспользоваться составом для чистки стекла. Вымыв
стекло, протрите его чистой сухой мягкой тканью. Запрещается
мыть стекла тканью, использовавшейся для мытья лакокрасоч-
ного покрытия. Восковая паста с окрашенных поверхностей
может попасть на стекло, что приведет
к уменьшению его про-
зрачности и ухудшению обзора.
E00901701199
Для удаления с резинок стеклоочистителя смазки, следов насеко-
мых и т. д. используйте мягкую ткань и состав для чистки стекла.
Если щетки не обеспечивают качественной очистки стекла, их
следует заменить (см. стр. 10-23).
E00902100265
Моторный отсек следует мыть в начале и в конце зимнего сезона.
Особое внимание следует уд е л и т ь кромкам, щелям и внешним
узлам, где может скапливаться грязь, содержащая реагенты, кото-
рыми обрабатывают дороги, а также другие коррозионно-актив-
ные вещества.
Если в Вашей местности дороги обрабатываются солью и дру-
гими реагентами, моторный отсек следует
мыть не реже одного
раза в три месяца.
Не допускайте попадания воды на детали электрооборудования в
моторном отсеке, так как это может вызвать повреждения.
Не допускайте ко н т акт а пластмассовых деталей с серной кисло-
той (электролитом), так как это может привести к их растрески-
ванию и обесцвечиванию, а также появлению на них пятен.
При
попадании электролита на пластмассовые детали протрите
их мягкой тканью, замшей или другим подходящим материалом,
смоченным в водном растворе нейтрального моющего средства,
затем сразу же промойте водой.
Оконные стекла
ПРИМЕЧАНИЕ
Для очистки внутренней поверхности заднего стекла используйте
только мягкую ткань. Протирайте стекло вдоль проводников обо-
гревателя заднего стекла и антенны, чтобы не повредить их.
Щетки стеклоочистителя
Моторный отсек

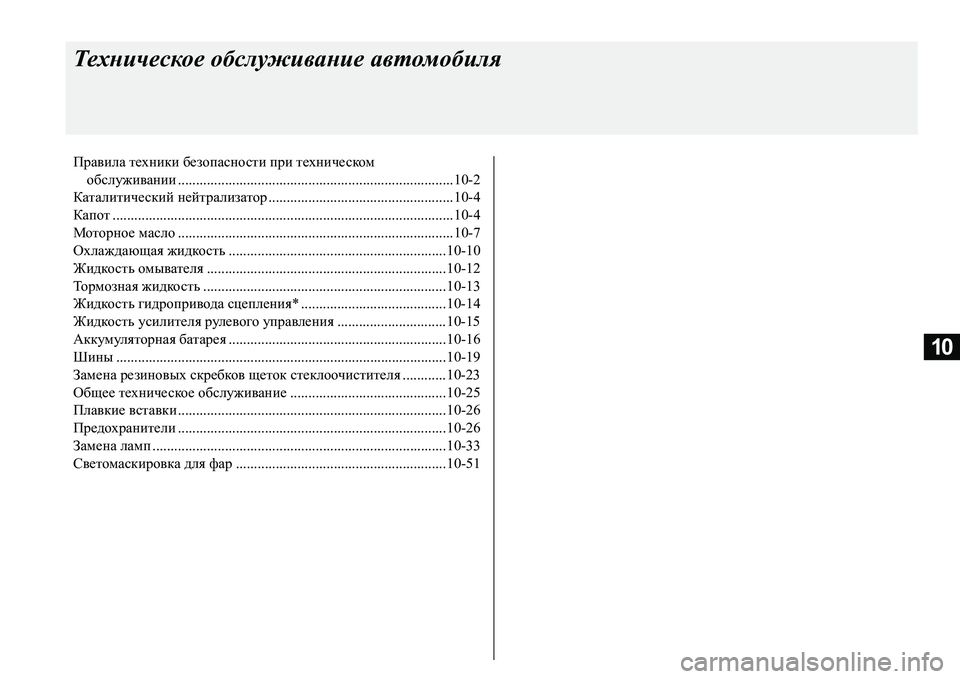

10
Техническое обслуживание автомобиля
Правила техники безопасности при техническом
обслуживании............................................................................10-2
Каталитический нейтрализатор...................................................10-4
Капот..............................................................................................10-4
Моторное масло............................................................................10-7
Охлаждающая жидкость............................................................10-10
Жидкость омывателя..................................................................10-12
Тормозная жидкость...................................................................10-13
Жидкость гидропривода сцепления* ........................................10-14
Жидкость усилителя рулевого управления..............................10-15
Аккумуляторная батарея............................................................10-16
Шины...........................................................................................10-19
Замена резиновых скребков щеток стеклоочистителя............10-23
Общее техническое обслуживание...........................................10-25
Плавкие вставки..........................................................................10-26
Предохранители..........................................................................10-26
Замена ламп.................................................................................10-33
Светомаскировка для фар..........................................................10-51

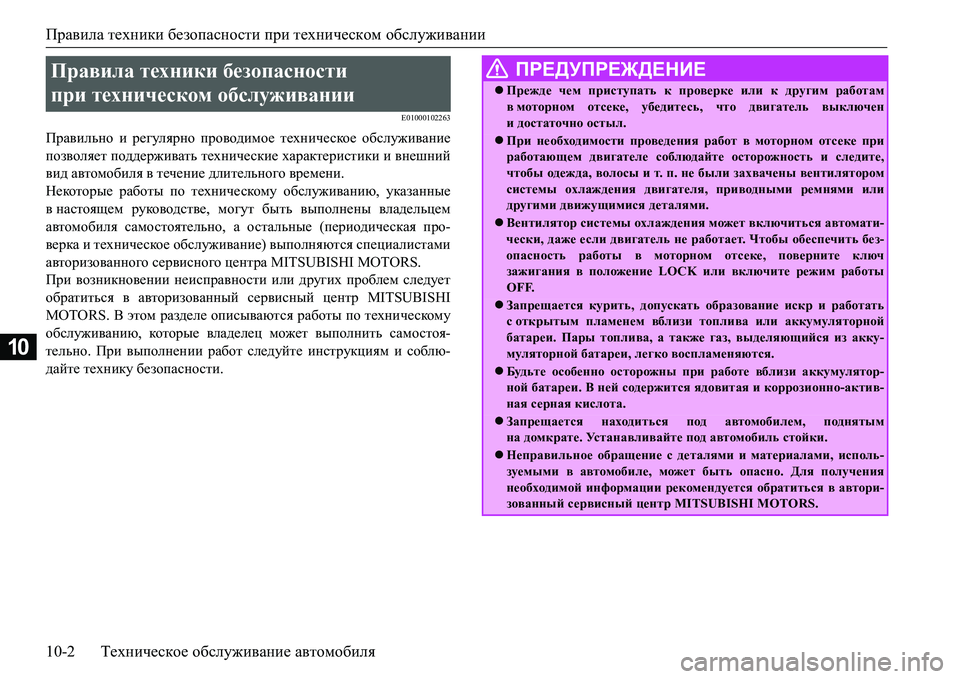

Правила техники безопасности при техническом обслуживании
10-2Техническое обслуживание автомобиля
10
E01000102263
Правильно и регулярно проводимое техническое обслуживание
позволяет поддерживать технические характеристики и внешний
вид автомобиля в течение длительного времени.
Некоторые работы по техническому обслуживанию, указанные
внастоящем руководстве, могут быть выполнены владельцем
автомобиля самостоятельно, а остальные (периодическая про-
верка и техническое обслуживание) выполняются специалистами
авторизованного сервисного центра MITSUBISHI MOTORS.
При возникновении неисправности или других проблем следует
обратиться в
авторизованный сервисный центр MITSUBISHI
MOTORS. В этом разделе описываются работы по техническому
обслуживанию, которые владелец может выполнить самостоя-
тельно. При выполнении работ следуйте инструкциям и соблю-
дайте технику безопасности.
Правила техники безопасности
при техническом обслуживании ПРЕДУПРЕЖДЕНИЕ
Прежде чем приступать к проверке или к другим работам
вмоторном отсеке, убедитесь, что двигатель выключен
идостаточно остыл.
При необходимости проведения работ в моторном отсеке при
работающем двигателе соблюдайте осторожность и следите,
чтобы одежда, волосы и т. п. не были захвачены вентилятором
системы охлаждения двигателя, приводными ремнями или
другими движущимися деталями.
Вентилятор системы охлаждения может включиться автомати-
чески, даже если двигатель не работает. Чтобы обеспечить без-
опасность работы в моторном отсеке, поверните ключ
зажигания в положение LOCK или включите режим работы
OFF.
Запрещается курить, допускать образование искр и работать
соткрытым пламенем вблизи топлива или аккумуляторной
батареи. Пары топлива, а также газ, выделяющийся из акку-
муляторной батареи, легко воспламеняются.
Будьте особенно осторожны при работе вблизи аккумулятор-
ной батареи. В ней содержится ядовитая и коррозионно-актив-
ная серная кислота.
Запрещается находиться под автомобилем, поднятым
на домкрате. Устанавливайте под автомобиль стойки.
Неправильное обращение с деталями и материалами, исполь-
зуемыми в автомобиле, может быть опасно. Для получения
необходимой информации рекомендуется обратиться в автори-
зованный сервисный центр MITSUBISHI MOTORS.

Правила техники безопасности при техническом обслуживании
Техническое обслуживание автомобиля10-3
10

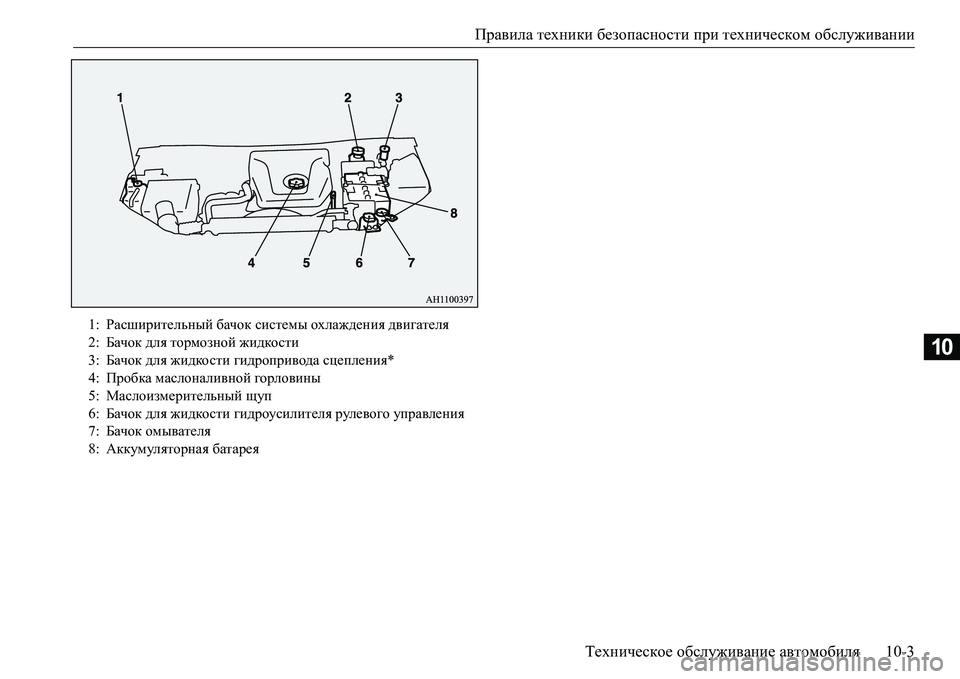

1:Расширительный бачок системы охлаждения двигателя
2:Бачок для тормозной жидкости
3:Бачок для жидкости гидропривода сцепления*
4:Пробка маслоналивной горловины
5:Маслоизмерительный щуп
6:Бачок для жидкости гидроусилителя рулевого управления
7:Бачок омывателя
8:Аккумуляторная батарея

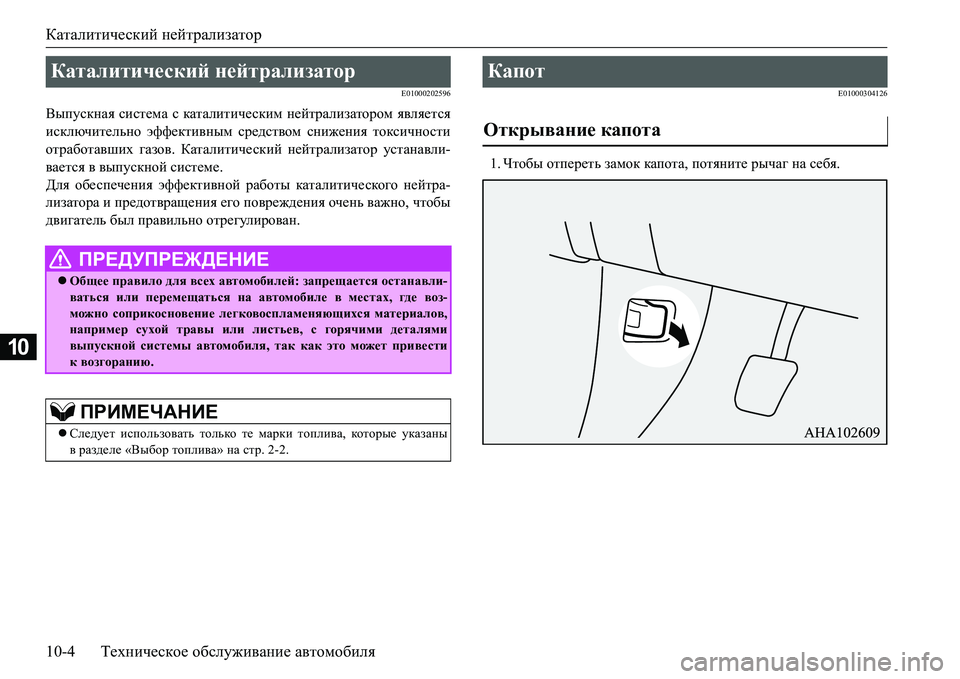

Каталитический нейтрализатор
10-4Техническое обслуживание автомобиля
10
E01000202596
Выпускная система с каталитическим нейтрализатором является
исключительно эффективным средством снижения токсичности
отработавших газов. Каталитический нейтрализатор устанавли-
вается в выпускной системе.
Для обеспечения эффективной работы каталитического нейтра-
лизатора и предотвращения его повреждения очень важно, чтобы
двигатель был правильно отрегулирован.
E01000304126
1.Чтобы отпереть замок капота, потяните рычаг на себя.
Каталитический нейтрализатор
ПРЕДУПРЕЖДЕНИЕ
Общее правило для всех автомобилей: запрещается останавли-
ваться или перемещаться на автомобиле в местах, где воз-
можно соприкосновение легковоспламеняющихся материалов,
например сухой травы или листьев, с горячими деталями
выпускной системы автомобиля, так как это может привести
к возгоранию.
ПРИМЕЧАНИЕ
Следует использовать только те марки топлива, которые указаны
вразделе «Выбор топлива» на стр. 2-2.
Капот
Открывание капота
