MITSUBISHI L200 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Детские сиденья
Сиденья и ремни безопасности4-19
4
E00406501810

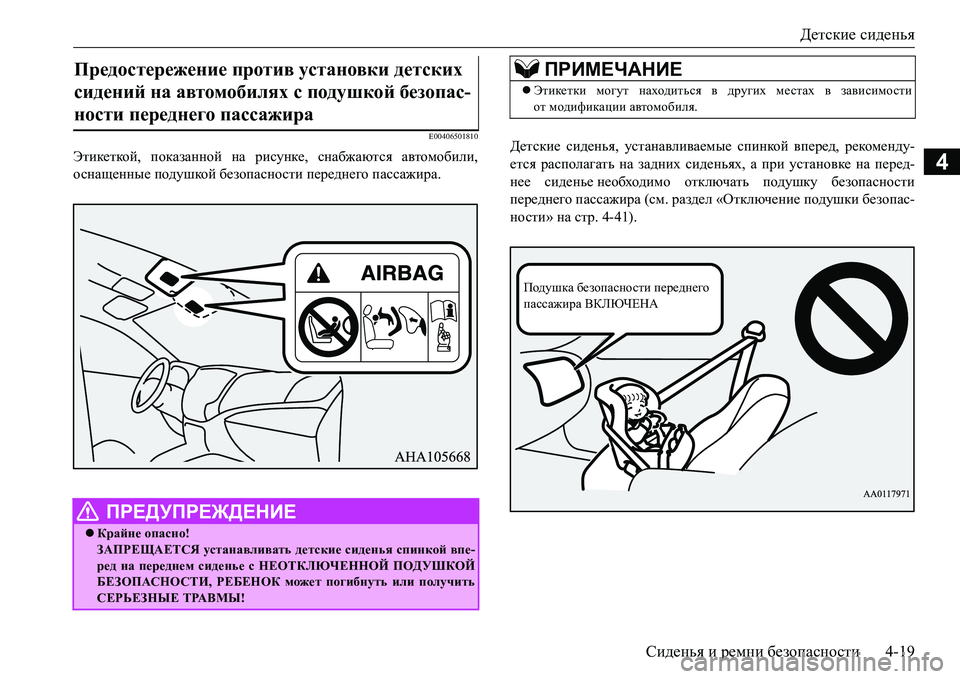

Этикеткой, показанной на рисунке, снабжаются автомобили,
оснащенные подушкой безопасности переднего пассажира.Детские сиденья, устанавливаемые спинкой вперед, рекоменду-
ется располагать на задних сиденьях, а при установке на перед-
нее сиденье необходимо отключать подушку безопасности
переднего пассажира (см. раздел «Отключение подушки безопас-
ности» на стр. 4-41).
Предостережение против установки детских
сидений на автомобилях с подушкой безопас-
ности переднего пассажира
ПРЕДУПРЕЖДЕНИЕ
Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать детские сиденья спинкой впе-
ред на переднем сиденье с НЕОТКЛЮЧЕННОЙ ПОДУШКОЙ
БЕЗОПАСНОСТИ, РЕБЕНОК может погибнуть или получить
СЕРЬЕЗНЫЕ ТРАВМЫ!
ПРИМЕЧАНИЕ
Этикетки могут находиться в других местах в зависимости
от модификации автомобиля.
Подушка безопасности переднего
пассажира ВКЛЮЧЕНА

Детские сиденья
4-20Сиденья и ремни безопасности
4
E00406602339

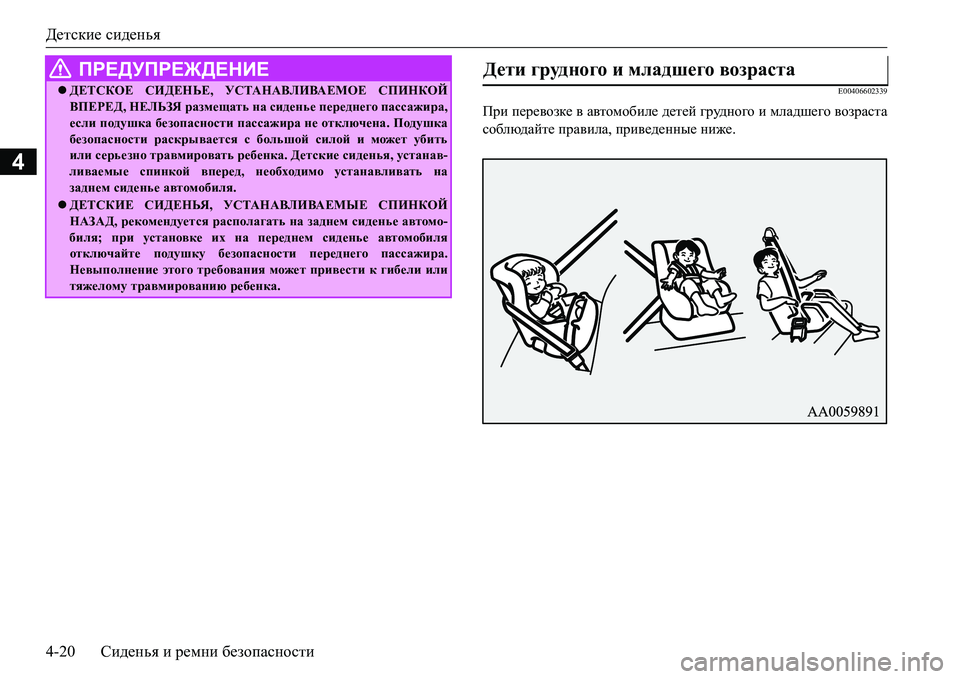

При перевозке в автомобиле детей грудного и младшего возраста
соблюдайте правила, приведенные ниже.
ПРЕДУПРЕЖДЕНИЕ
ДЕТСКОЕ СИДЕНЬЕ, УСТАНАВЛИВАЕМОЕ СПИНКОЙ
ВПЕРЕД, НЕЛЬЗЯ размещать на сиденье переднего пассажира,
если подушка безопасности пассажира не отключена. Подушка
безопасности раскрывается с большой силой и может убить
или серьезно травмировать ребенка. Детские сиденья, устанав-
ливаемые спинкой вперед, необходимо устанавливать на
заднем сиденье автомобиля.
ДЕТСКИЕ СИДЕНЬЯ, УСТАНАВЛИВАЕМЫЕ СПИНКОЙ
НАЗАД, рекомендуется располагать на заднем сиденье автомо-
биля; при установке их на переднем сиденье автомобиля
отключайте подушку безопасности переднего пассажира.
Невыполнение этого требования может привести к гибели или
тяжелому травмированию ребенка.
Дети грудного и младшего возраста

Детские сиденья
Сиденья и ремни безопасности4-21
4
При перевозке детей грудного возраста следует использовать
специальную сумку-кровать. При перевозке детей младшего
возраста, рост которых не позволяет пристегивать их ремнем
безопасности, следует использовать детские сиденья.
Детское сиденье должно соответствовать росту и массе
ребенка, а также подходить к автомобильной системе крепле-
ния. В целях повышения безопасности СЛЕДУЕТ УСТА-
НАВЛИВАТЬ ДЕТСКИЕ СИДЕНЬЯ
НА ЗАДНЕМ СИДЕНЬЕ
АВТОМОБИЛЯ.
Перед покупкой детского сиденья попробуйте установить его
на сиденье автомобиля, чтобы убедиться, что оно надежно
крепится. Ус т а н о в к а детских сидений, выпускаемых некото-
рыми изготовителями, может вызвать сложности из-за осо-
бенностей расположения замков ремней безопасности или
формы подушки сиденья автомобиля.
Если после пристегивания ремнем безопасности детское
сиденье можно легко
переместить вперед или в сторону,
выберите детское сиденье другого производителя.
E00406701418
Детей, выросших из детских сидений, следует перевозить на
заднем сиденье автомобиля и пристегивать комбинированным
поясно-плечевым ремнем.
Поясная ветвь ремня должна прилегать к нижней части живота
так, чтобы располагаться ниже верхней части тазовой ко с ти.
Впротивном случае при столкновении ремень может врезаться
в брюшную полость ребенка и нанести травму.

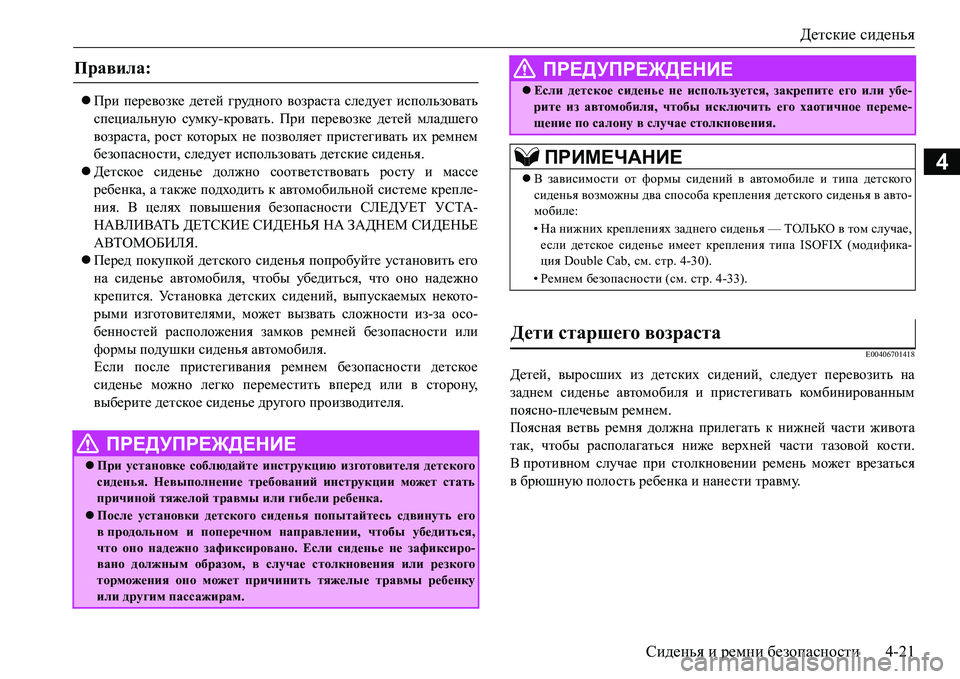

Правила:
ПРЕДУПРЕЖДЕНИЕ
При установке соблюдайте инструкцию изготовителя детского
сиденья. Невыполнение требований инструкции может стать
причиной тяжелой травмы или гибели ребенка.
После установки детского сиденья попытайтесь сдвинуть его
впродольном и поперечном направлении, чтобы убедиться,
что оно надежно зафиксировано. Если сиденье не зафиксиро-
вано должным образом, в случае столкновения или резкого
торможения оно может причинить тяжелые травмы ребенку
или другим пассажирам.
Если детское сиденье не используется, закрепите его или убе-
рите из автомобиля, чтобы исключить его хаотичное переме-
щение по салону в случае столкновения.
ПРИМЕЧАНИЕ
В зависимости от формы сидений в автомобиле и типа детского
сиденья возможны два способа крепления детского сиденья в авто-
мобиле:
•На нижних креплениях заднего сиденья — ТОЛЬКО в том случае,
если детское сиденье имеет крепления типа ISOFIX (модифика-
ция Double Cab, см. стр. 4-30).
•Ремнем безопасности (см. стр. 4-33).
Дети старшего возраста
ПРЕДУПРЕЖДЕНИЕ

Детские сиденья
4-22Сиденья и ремни безопасности
4
E00411402221
Возможность размещения детских сидений с креплениями ISOFIX на различных местах
в салоне (модификация Double Cab)
Весовая группа
Класс
раз-
мераФиксиру-
ющее
приспосо-
блениеРасположение
сиденья ISOFIX
в автомобиле
Рекомендованные детские сиденья*1Номер
одобрения
UN-R44
Заднее боковое
Детская сумка-кроватьFISO/L1 X — —
GISO/L2 X — —
0до 10 кгEISO/R1 X — —
0+до 13 кг
EISO/R1 ILBABY-SAFE plus: MZ314393
BABY-SAFE С ОСНОВАНИЕМ ISOFIX: MZ314394E1-04301146
D ISO/R2 IL G 0/1 S ISOFIX (детское сиденье для стран
Восточного региона): MZ314390E
G 0/1 S ISOFIX (детское сиденье для стран
Центрального и Южного регионов): MZ314390CS
G 0/1 S ISOFIX (детское сиденье для стран
Северного региона): MZ314390N
Сиденье с основанием ISOFIX для установки спинкой
вперед (основание ISOFIX для установки сиденья спин-
кой вперед, для ВСЕХ регионов): MZ314840 (тип D)
E4-04443718 CISO/R3 IL
I 9-18 кгDISO/R2 IL
CISO/R3 IL
BISO/F2 IUF — —
B1 ISO/F2X IUF, IL DUO plus: MZ313045 E1-04301133

Детские сиденья
Сиденья и ремни безопасности4-23
4

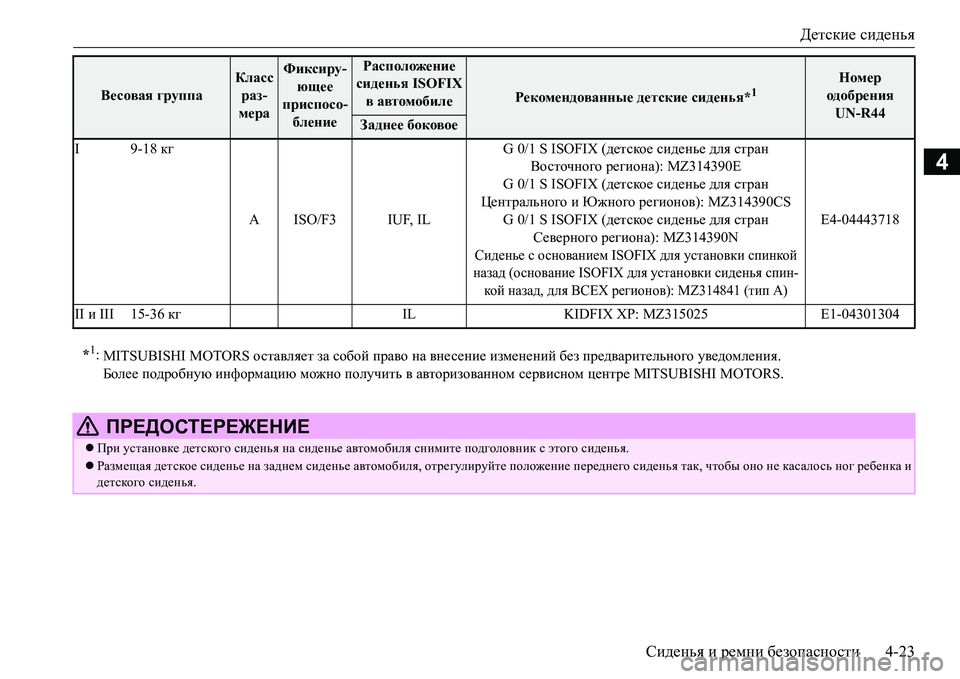

I 9-18 кг
AISO/F3 IUF, ILG 0/1 S ISOFIX (детское сиденье для стран
Восточного региона): MZ314390E
G 0/1 S ISOFIX (детское сиденье для стран
Центрального и Южного регионов): MZ314390CS
G 0/1 S ISOFIX (детское сиденье для стран
Северного региона): MZ314390N
Сиденье с основанием ISOFIX для установки спинкой
назад (основание ISOFIX для установки сиденья спин-
кой назад, для ВСЕХ регионов): MZ314841 (тип A)
E4-04443718
II и III 15-36 кгIL KIDFIX XP: MZ315025 E1-04301304
*
1:
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
Размещая детское сиденье на заднем сиденье автомобиля, отрегулируйте положение переднего сиденья так, чтобы оно не касалось ног ребенка и
детского сиденья.
Весовая группа
Класс
раз-
мераФиксиру-
ющее
приспосо-
блениеРасположение
сиденья ISOFIX
в автомобиле
Рекомендованные детские сиденья*1Номер
одобрения
UN-R44
Заднее боковое

Детские сиденья

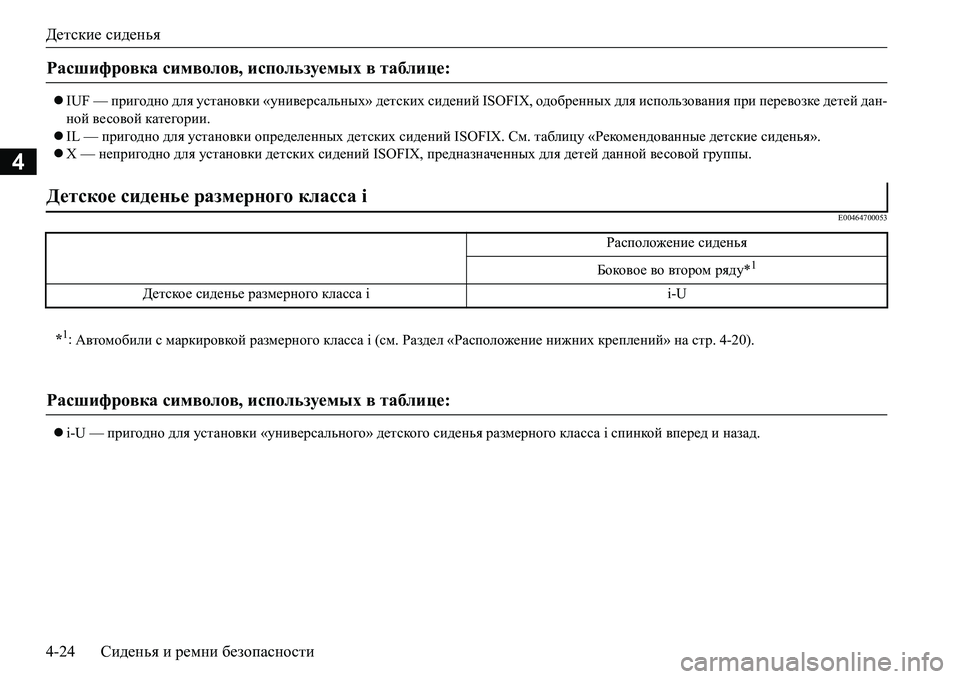

4-24Сиденья и ремни безопасности
4
IUF — пригодно для установки «универсальных» детских сидений ISOFIX, одобренных для использования при перевозке детей дан-
ной весовой категории.
IL — пригодно для установки определенных детских сидений ISOFIX. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детских сидений ISOFIX, предназначенных для детей данной весовой группы.
E00464700053
i-U — пригодно для установки «универсального» детского сиденья размерного класса i спинкой вперед и назад.
Расшифровка символов, используемых в таблице:
Детское сиденье размерного класса i
Расположение сиденья
Боковое во втором ряду*
1
Детское сиденье размерного класса ii-U
*
1:
Автомобили с маркировкой размерного класса i (см. Раздел «Расположение нижних креплений» на стр. 4-20).
Расшифровка символов, используемых в таблице:

Детские сиденья
Сиденья и ремни безопасности4-25
4
E00406803022

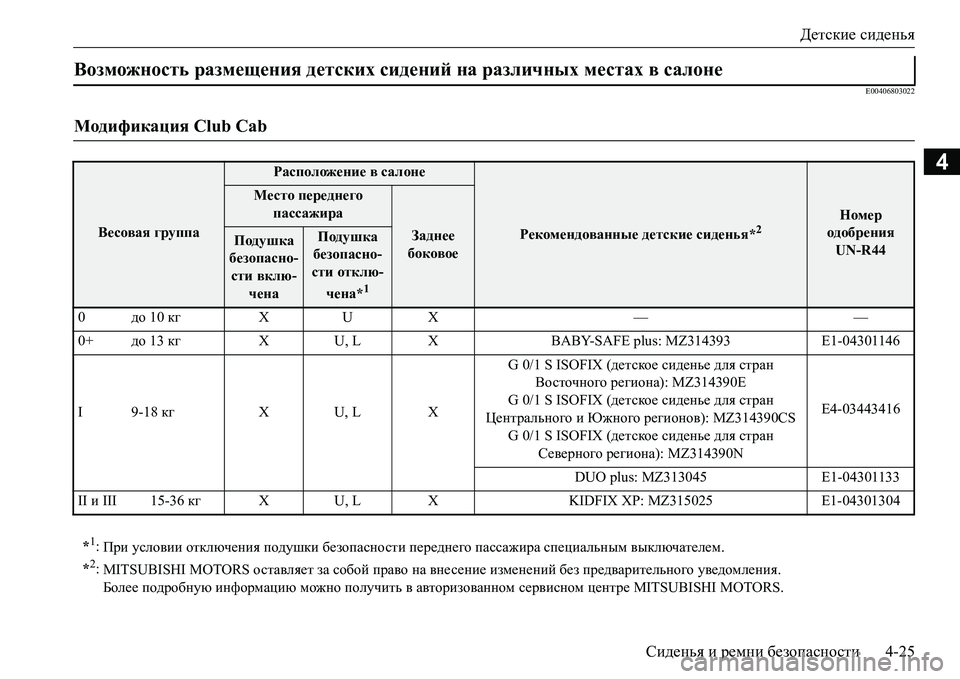

Возможность размещения детских сидений на различных местах в салоне
Модификация Club Cab
Весовая группа
Расположение в салоне
Рекомендованные детские сиденья*2Номер
одобрения
UN-R44
Место переднего
пассажира
Заднее
боковоеПодушка
безопасно-
сти вклю-
чена Подушка
безопасно-
сти отклю-
чена*
1
0до 10 кгXU X — —
0+до 13 кгX U, L X BABY-SAFE plus: MZ314393 E1-04301146
I 9-18 кгXU, L XG 0/1 S ISOFIX (детское сиденье для стран
Восточного региона): MZ314390E
G 0/1 S ISOFIX (детское сиденье для стран
Центрального и Южного регионов): MZ314390CS
G 0/1 S ISOFIX (детское сиденье для стран
Северного региона): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III 15-36 кгX U, L X KIDFIX XP: MZ315025 E1-04301304
*
1:
При условии отключения подушки безопасности переднего пассажира специальным выключателем.
*
2:
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.

Детские сиденья
4-26Сиденья и ремни безопасности
4

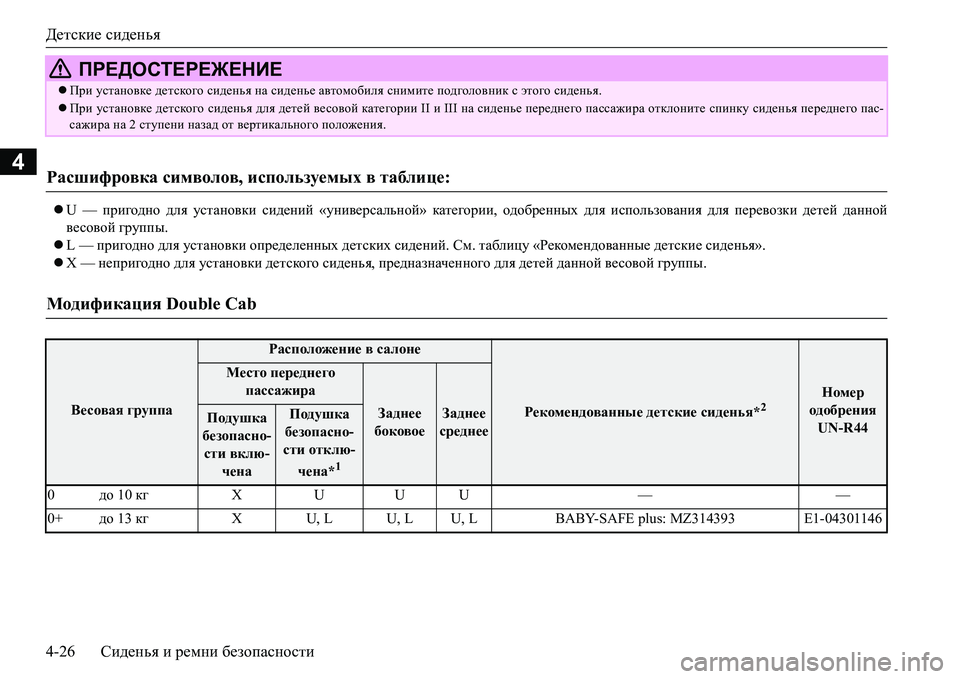

U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной
весовой группы.
L — пригодно для установки определенных детских сидений. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
При установке детского сиденья для детей весовой категории II и III на сиденье переднего пассажира отклоните спинку сиденья переднего пас-
сажира на 2 ступени назад от вертикального положения.
Расшифровка символов, используемых в таблице:
Модификация Double Cab
Весовая группа
Расположение в салоне
Рекомендованные детские сиденья*2Номер
одобрения
UN-R44
Место переднего
пассажира
Заднее
боковоеЗаднее
среднееПодушка
безопасно-
сти вклю-
чена Подушка
безопасно-
сти отклю-
чена*
1
0до 10 кгXUUU — —
0+до 13 кгX U, L U, L U, L BABY-SAFE plus: MZ314393 E1-04301146

Детские сиденья
Сиденья и ремни безопасности4-27
4

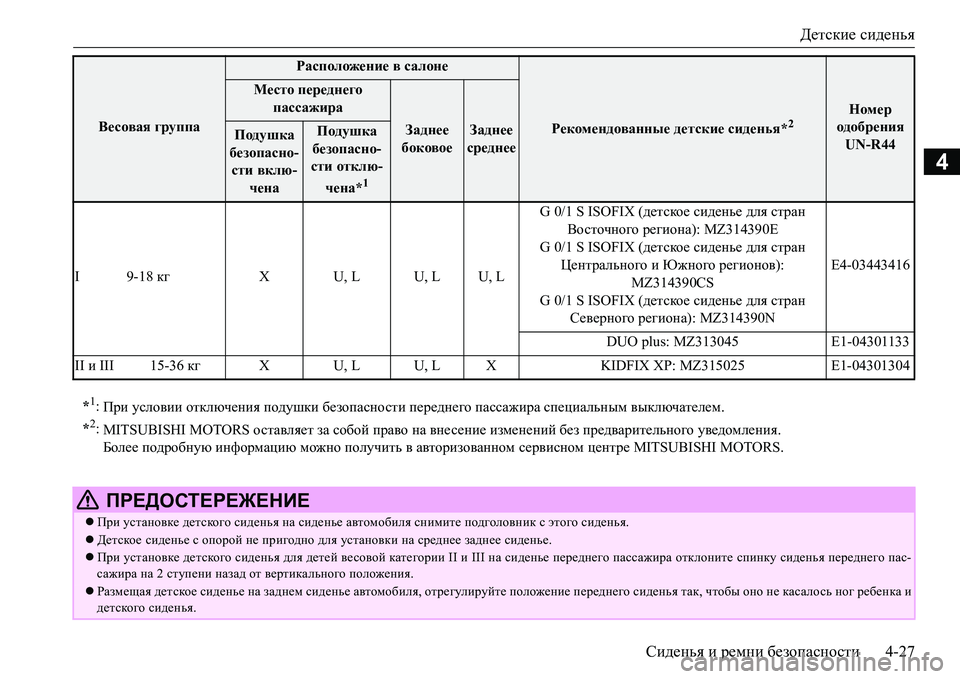

I 9-18 кгX U, L U, L U, LG 0/1 S ISOFIX (детское сиденье для стран
Восточного региона): MZ314390E
G 0/1 S ISOFIX (детское сиденье для стран
Центрального и Южного регионов):
MZ314390CS
G 0/1 S ISOFIX (детское сиденье для стран
Северного региона): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III 15-36 кгX U, L U, L X KIDFIX XP: MZ315025 E1-04301304
*
1:
При условии отключения подушки безопасности переднего пассажира специальным выключателем.
*
2:
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
Детское сиденье с опорой не пригодно для установки на среднее заднее сиденье.
При установке детского сиденья для детей весовой категории II и III на сиденье переднего пассажира отклоните спинку сиденья переднего пас-
сажира на 2 ступени назад от вертикального положения.
Размещая детское сиденье на заднем сиденье автомобиля, отрегулируйте положение переднего сиденья так, чтобы оно не касалось ног ребенка и
детского сиденья.
Весовая группа
Расположение в салоне
Рекомендованные детские сиденья*2Номер
одобрения
UN-R44
Место переднего
пассажира
Заднее
боковоеЗаднее
среднееПодушка
безопасно-
сти вклю-
чена Подушка
безопасно-
сти отклю-
чена*
1

Детские сиденья
4-28Сиденья и ремни безопасности
4

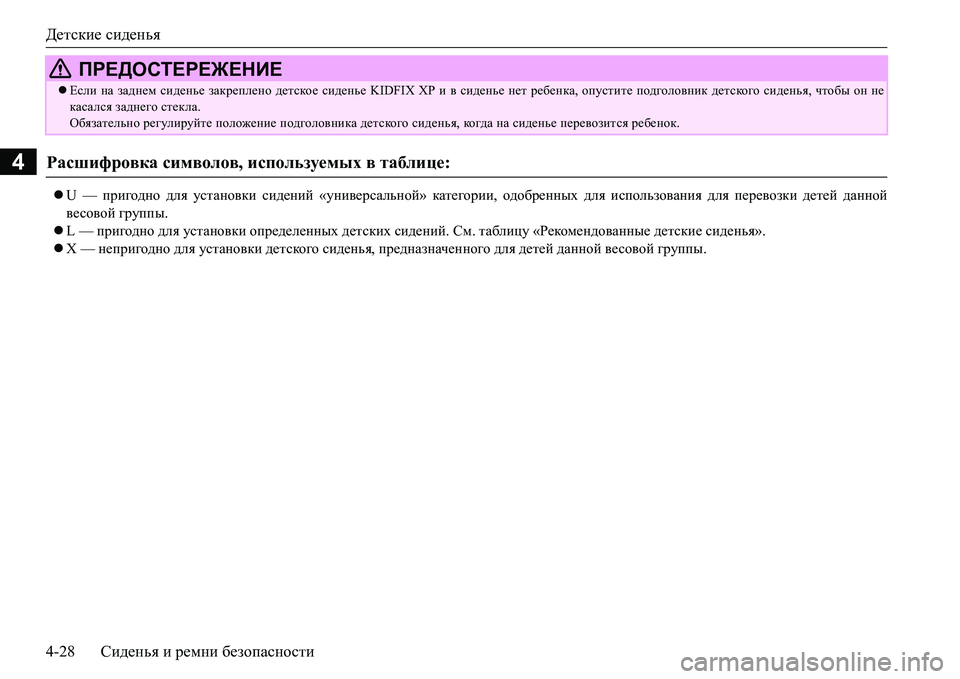

U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной
весовой группы.
L — пригодно для установки определенных детских сидений. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
Если на заднем сиденье закреплено детское сиденье KIDFIX XP и в сиденье нет ребенка, опустите подголовник детского сиденья, чтобы он не
касался заднего стекла.
Обязательно регулируйте положение подголовника детского сиденья, ко гд а на сиденье перевозится ребенок.
Расшифровка символов, используемых в таблице:
ПРЕДОСТЕРЕЖЕНИЕ
