MITSUBISHI L200 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-39
4
E00408802335

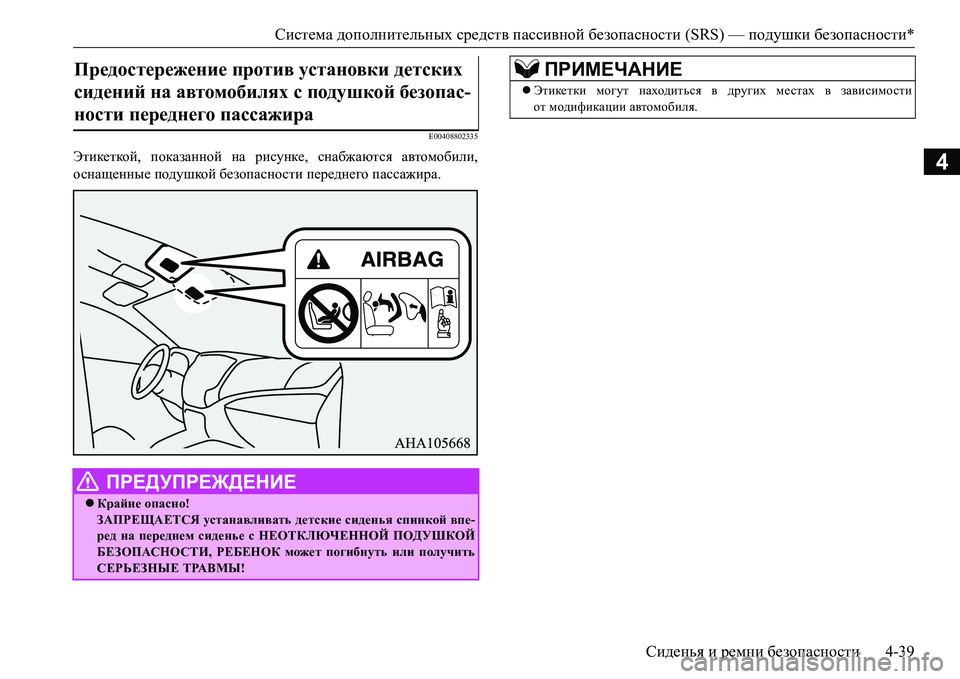

Этикеткой, показанной на рисунке, снабжаются автомобили,
оснащенные подушкой безопасности переднего пассажира.
Предостережение против установки детских
сидений на автомобилях с подушкой безопас-
ности переднего пассажира

ПРЕДУПРЕЖДЕНИЕ
Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать детские сиденья спинкой впе-
ред на переднем сиденье с НЕОТКЛЮЧЕННОЙ ПОДУШКОЙ
БЕЗОПАСНОСТИ, РЕБЕНОК может погибнуть или получить
СЕРЬЕЗНЫЕ ТРАВМЫ!
ПРИМЕЧАНИЕ
Этикетки могут находиться в других местах в зависимости
от модификации автомобиля.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-40Сиденья и ремни безопасности
4
E00410101455

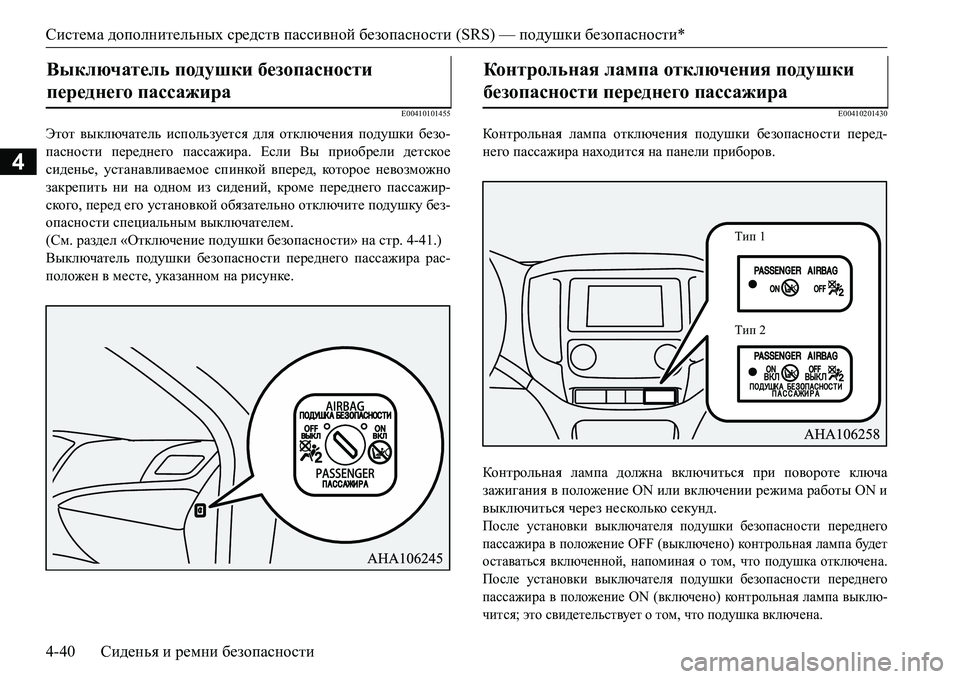

Этот выключатель используется для отключения подушки безо-
пасности переднего пассажира. Если Вы приобрели детское
сиденье, устанавливаемое спинкой вперед, которое невозможно
закрепить ни на одном из сидений, кроме переднего пассажир-
ского, перед его установкой обязательно отключите подушку без-
опасности специальным выключателем.
(См. раздел «Отключение подушки безопасности» на стр. 4-41.)
Выключатель подушки безопасности переднего
пассажира рас-
положен в месте, указанном на рисунке.
E00410201430
Контрольная лампа отключения подушки безопасности перед-
него пассажира находится на панели приборов.
Контрольная лампа должна включиться при повороте ключа
зажигания в положение ON или включении режима работы ON и
выключиться через несколько секунд.
После установки выключателя подушки безопасности переднего
пассажира в положение OFF (выключено) конт рольная лампа будет
оставаться включенной, напоминая о том, что подушка отключена.
После установки выключателя подушки безопасности переднего
пассажира в положение ON (включено) конт роль ная лампа выклю-
чится; это свидетельствует о том, что подушка включена.
Выключатель подушки безопасности
переднего пассажира

Контрольная лампа отключения подушки
безопасности переднего пассажира

Тип 1
Тип 2

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*

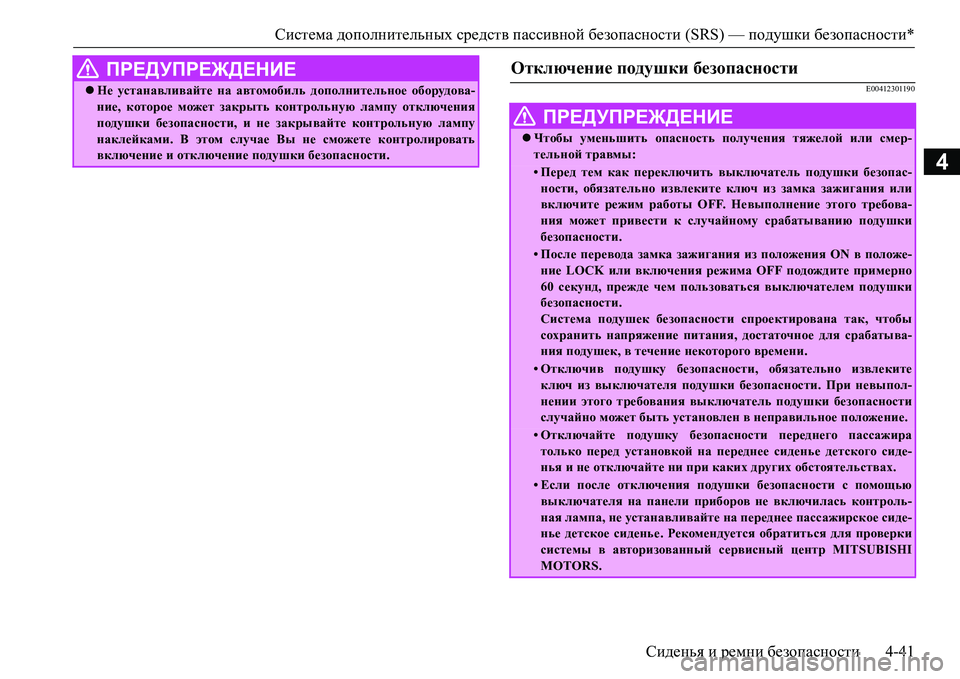

Сиденья и ремни безопасности4-41
4
E00412301190 ПРЕДУПРЕЖДЕНИЕ
Не устанавливайте на автомобиль дополнительное оборудова-
ние, которое может закрыть контрольную лампу отключения
подушки безопасности, и не закрывайте контрольную лампу
наклейками. В этом случае Вы не сможете контролировать
включение и отключение подушки безопасности.
Отключение подушки безопасности
ПРЕДУПРЕЖДЕНИЕ
Чтобы уменьшить опасность получения тяжелой или смер-
тельной травмы:
•Перед тем как переключить выключатель подушки безопас-
ности, обязательно извлеките ключ из замка зажигания или
включите режим работы OFF. Невыполнение этого требова-
ния может привести к случайному срабатыванию подушки
безопасности.
•После перевода замка зажигания из положения ON в положе-
ние LOCK или включения режима OFF подождите примерно
60 секунд, прежде чем пользоваться выключателем подушки
безопасности.
Система подушек безопасности спроектирована так, чтобы
сохранить напряжение питания, достаточное для срабатыва-
ния подушек, в течение некоторого времени.
•Отключив подушку безопасности, обязательно извлеките
ключ из выключателя подушки безопасности. При невыпол-
нении этого требования выключатель подушки безопасности
случайно может быть установлен в неправильное положение.
•Отключайте подушку безопасности переднего пассажира
только перед установкой на переднее сиденье детского сиде-
нья и не отключайте ни при каких других обстоятельствах.
•Если после отключения подушки безопасности с помощью
выключателя на панели приборов не включилась контроль-
ная лампа, не устанавливайте на переднее пассажирское сиде-
нье детское сиденье. Рекомендуется обратиться для проверки
системы в авторизованный сервисный центр MITSUBISHI
MOTORS.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-42Сиденья и ремни безопасности
4

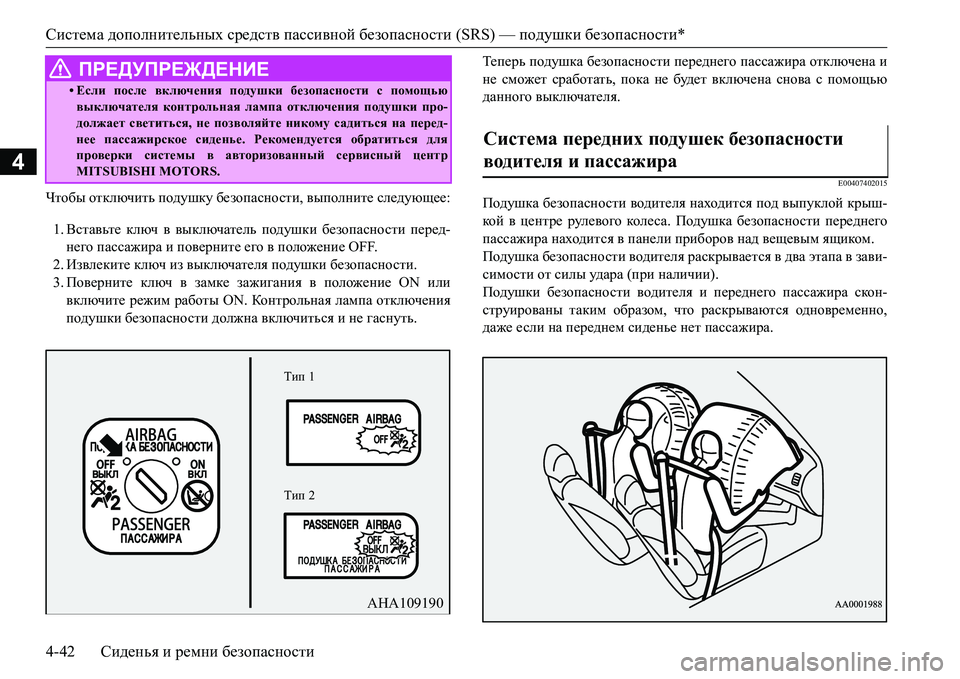

Qlh[u отключить подушку безопасности, выполните следующее:
1.Вставьте ключ в выключатель подушки безопасности перед-
него пассажира и поверните его в положение OFF.
2.Извлеките ключ из выключателя подушки безопасности.
3.Поверните ключ в замке зажигания в положение ON или
включите режим работы ON. Контрольная лампа отключения
подушки безопасности должна включиться и не гаснуть.Теперь подушка безопасности
переднего пассажира отключена и
не сможет сработать, пока не будет включена снова с помощью
данного выключателя.
E00407402015
Подушка безопасности водителя находится под выпуклой крыш-
ко й в центре рулевого кол е с а. Подушка безопасности переднего
пассажира находится в панели приборов над вещевым ящиком.
Подушка безопасности водителя раскрывается в два этапа в зави-
симости от силы уд а р а (при наличии).
Подушки безопасности водителя и переднего пассажира скон-
струированы таким образом, что раскрываются одновременно,
даже если на переднем сиденье нет пассажира.
•Если после включения подушки безопасности с помощью
выключателя контрольная лампа отключения подушки про-
должает светиться, не позволяйте никому садиться на перед-
нее пассажирское сиденье. Рекомендуется обратиться для
проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ
AHA109190
Тип 1
Тип 2
Система передних подушек безопасности
водителя и пассажира

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-43
4
E00412401263

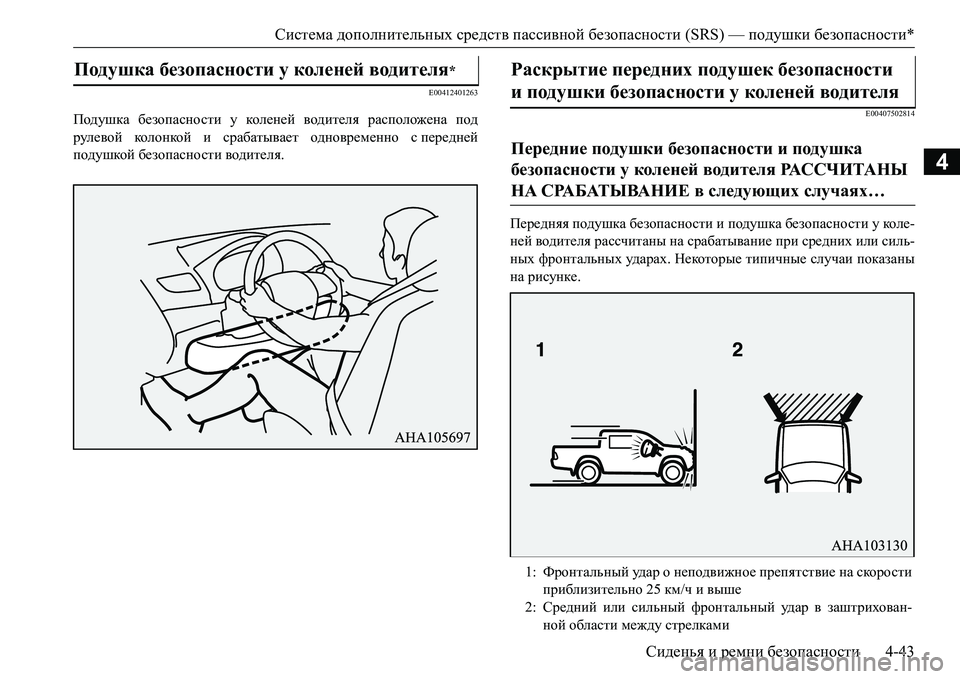

Подушка безопасности у кол е н ей водителя расположена под
рулевой кол о н ко й и срабатывает одновременно спередней
подушкой безопасности водителя.E00407502814
Передняя подушка безопасности и подушка безопасности у кол е-
ней водителя рассчитаны на срабатывание при средних или силь-
ных фронтальных уд а р а х. Некоторые типичные случаи показаны
на рисунке.
Подушка безопасности у коленей водителя*Раскрытие передних подушек безопасности
иподушки безопасности у коленей водителя

Передние подушки безопасности и подушка
безопасности у коленей водителя РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

1:Фронтальный уд а р о неподвижное препятствие на скорости
приблизительно 25 км/ч и выше
2:Средний или сильный фронтальный уд а р в заштрихован-
ной области между стрелками

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-44Сиденья и ремни безопасности
4

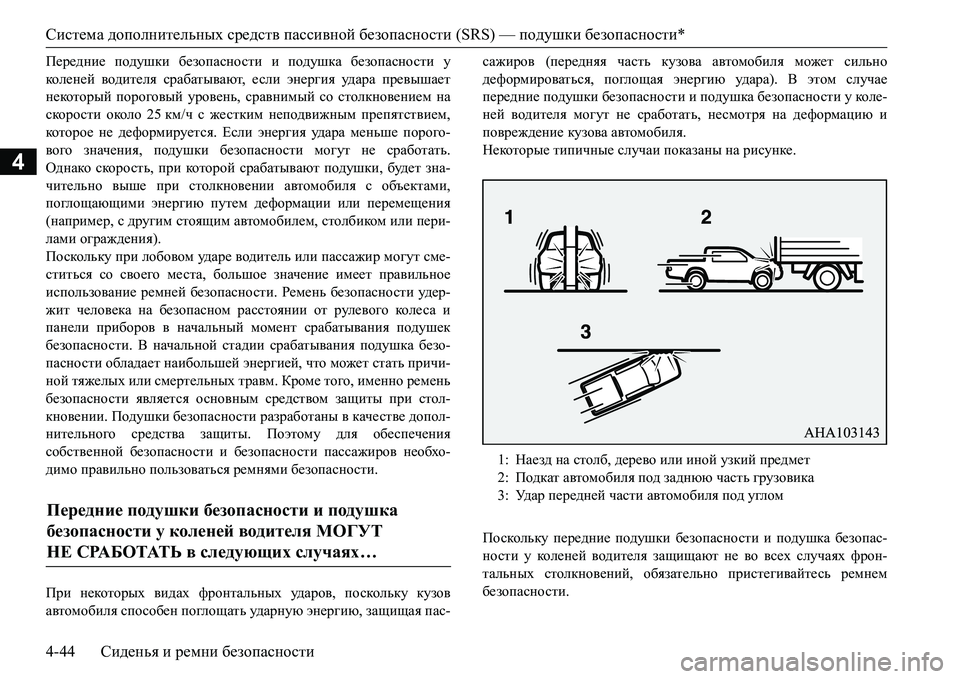

I_j_^gb_ подушки безопасности и подушка безопасности у
кол е н ей водителя срабатывают, если энергия уд а р а превышает
некоторый пороговый уровень, сравнимый со столкновением на
скорости около 25км/ч с жестким неподвижным препятствием,
которое не деформируется. Если энергия уд а р а меньше порого-
вого значения, подушки безопасности могут не сработать.
Однако скорость, при которой срабатывают подушки, будет зна-
чительно выше при столкновении автомобиля с объектами,
поглощающими энергию путем деформации или перемещения
(например, с другим стоящим автомобилем, столбиком или пери-
лами ограждения).
Поскольку при лобовом уд а р е водитель или пассажир могут сме-
ститься со своего места, большое значение имеет правильное
использование ремней безопасности. Ремень безопасности уд е р-
жит человека на безопасном расстоянии
от рулевого кол е с а и
панели приборов в начальный момент срабатывания подушек
безопасности. В начальной стадии срабатывания подушка безо-
пасности обладает наибольшей энергией, что может стать причи-
ной тяжелых или смертельных травм. Кроме того, именно ремень
безопасности является основным средством защиты при стол-
кновении. Подушки безопасности разработаны в качестве допол-
нительного средства защиты.
Поэтому для обеспечения
собственной безопасности и безопасности пассажиров необхо-
димо правильно пользоваться ремнями безопасности.
При некоторых видах фронтальных уд а р о в, поскольку кузов
автомобиля способен поглощать уд а р н у ю энергию, защищая пас-сажиров (передняя часть кузова автомобиля может сильно
деформироваться, поглощая энергию уд а р а). В этом случае
передние подушки безопасности и подушка безопасности у кол е-
ней водителя могут
не сработать, несмотря на деформацию и
повреждение кузова автомобиля.
Некоторые типичные случаи показаны на рисунке.
Поскольку передние подушки безопасности и подушка безопас-
ности у кол ен ей водителя защищают не во всех случаях фрон-
тальных столкновений, обязательно пристегивайтесь ремнем
безопасности.
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
НЕ СРАБОТАТЬ в следующих случаях…

1:Наезд на столб, дерево или иной узкий предмет
2:Подкат автомобиля под заднюю часть грузовика
3:Уд а р передней части автомобиля под углом

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-45

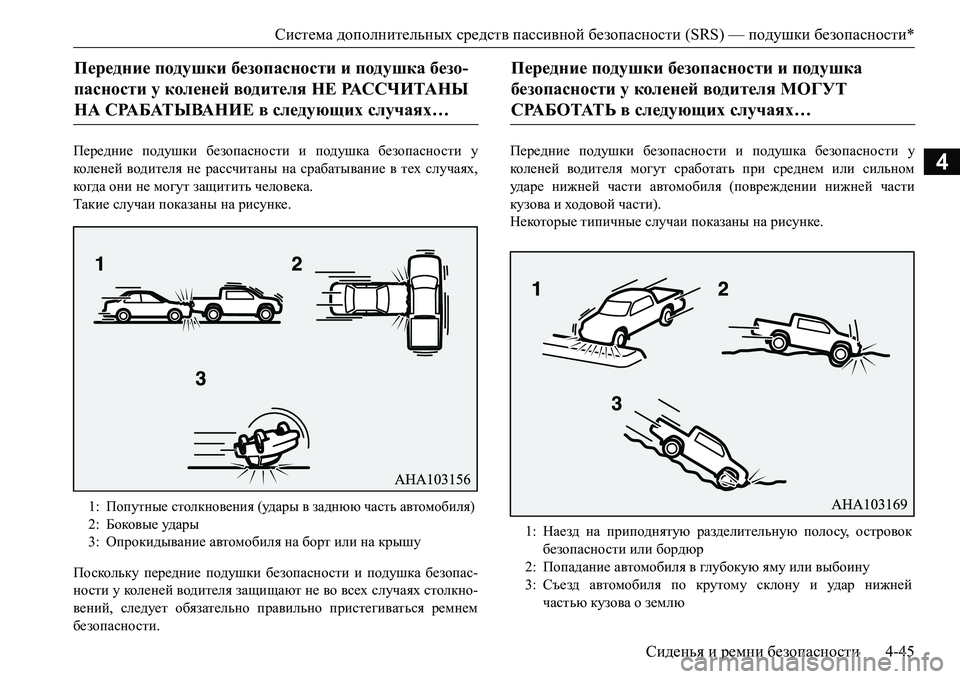

4Передние подушки безопасности и подушка безопасности у
кол ен е й водителя не рассчитаны на срабатывание в тех случаях,
ко гда они не могут защитить человека.
Такие случаи показаны на рисунке.
Поскольку передние подушки безопасности и подушка безопас-
ности у кол ен е й водителя защищают не во всех случаях столкно-
вений, следует обязательно правильно пристегиваться ремнем
безопасности.Передние подушки безопасности и подушка безопасности у
кол ен е й водителя могут сработать при среднем или сильном
уд а р е нижней части автомобиля (повреждении нижней части
кузова и ходовой части).
Некоторые типичные случаи показаны на рисунке.
Передние подушки безопасности и подушка безо-
пасности у коленей водителя НЕ РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

1:Попутные столкновения (уд а р ы в заднюю часть автомобиля)
2:Боковые уд а р ы
3:Опрокидывание автомобиля на борт или на крышу
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
СРАБОТАТЬ в следующих случаях…

1:Наезд на приподнятую разделительную полосу, островок
безопасности или бордюр
2:Попадание автомобиля в глубокую яму или выбоину
3:Съезд автомобиля по крутому склону и уд а р нижней
частью кузова о землю

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*

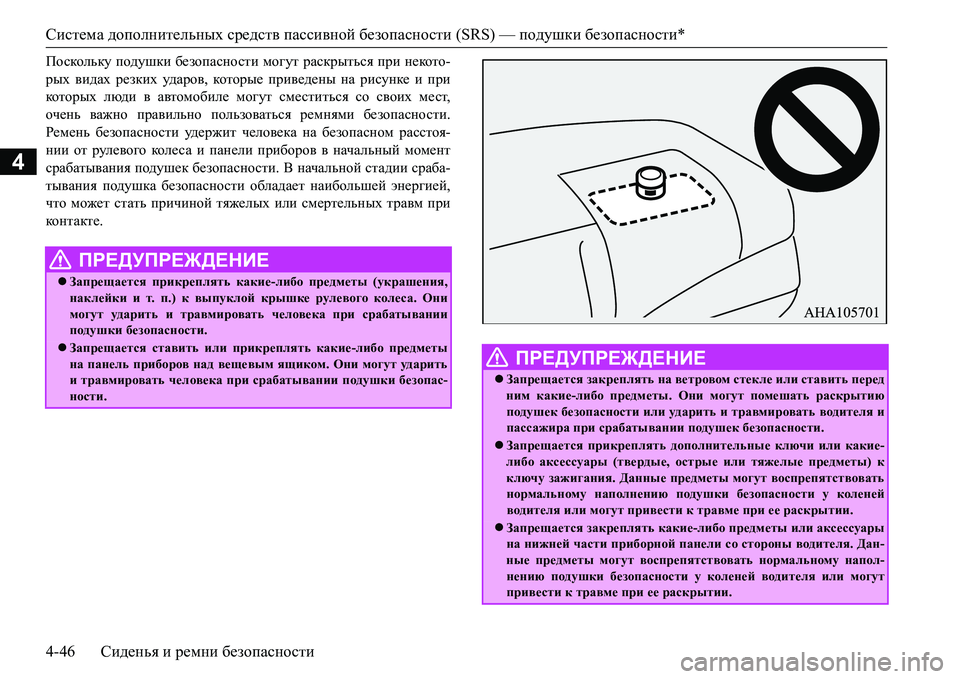

4-46Сиденья и ремни безопасности
4
Ihkdhevdm подушки безопасности могут раскрыться при некото-
рых видах резких ударов, которые приведены на рисунке и при
которых люди в автомобиле могут сместиться со своих мест,
очень важно правильно пользоваться ремнями безопасности.
Ремень безопасности уд е р ж и т человека на безопасном расстоя-
нии от рулевого кол е с а и панели приборов в начальный момент
срабатывания подушек безопасности
. В начальной стадии сраба-
тывания подушка безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смертельных травм при
ко н т акте.
ПРЕДУПРЕЖДЕНИЕ
Запрещается прикреплять какие-либо предметы (украшения,
наклейки и т. п.) к выпуклой крышке рулевого колеса. Они
могут уд а р и т ь и травмировать человека при срабатывании
подушки безопасности.

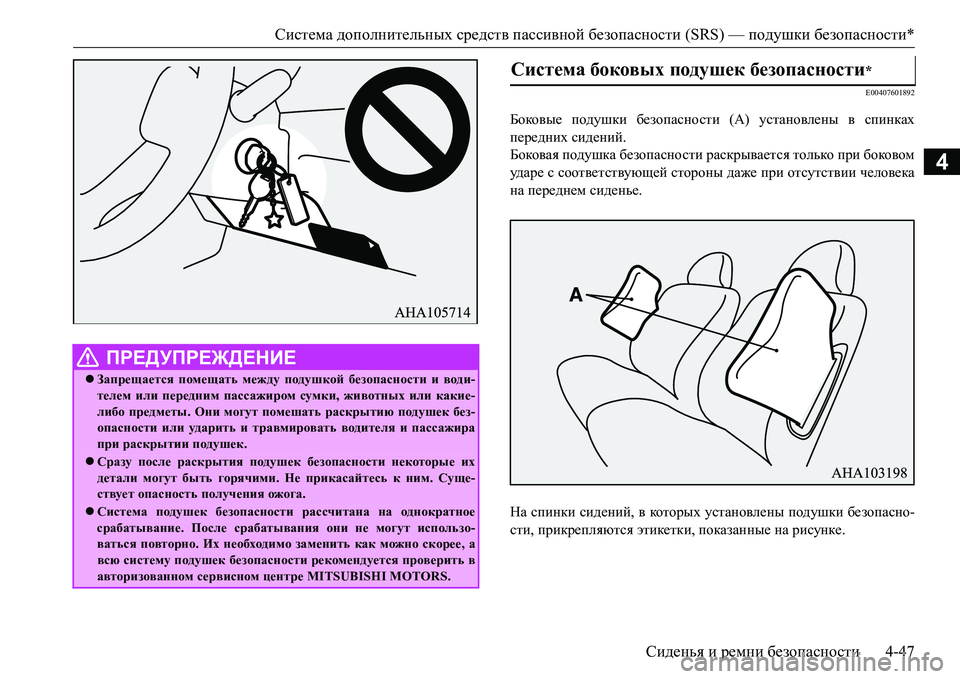

Запрещается ставить или прикреплять какие-либо предметы
на панель приборов над вещевым ящиком. Они могут уд а р и т ь
и травмировать человека при срабатывании подушки безопас-
ности. ПРЕДУПРЕЖДЕНИЕ
Запрещается закреплять на ветровом стекле или ставить перед
ним какие-либо предметы. Они могут помешать раскрытию
подушек безопасности или уд а р и т ь и травмировать водителя и
пассажира при срабатывании подушек безопасности.
Запрещается прикреплять дополнительные ключи или какие-
либо аксессуары (твердые, острые или тяжелые предметы) к
ключу зажигания. Данные предметы могут воспрепятствовать
нормальному наполнению подушки безопасности у коленей
водителя или могут привести к травме при ее раскрытии.
Запрещается закреплять какие-либо предметы или аксессуары
на нижней части приборной панели со стороны водителя. Дан-
ные предметы могут воспрепятствовать нормальному напол-
нению подушки безопасности у коленей водителя или могут
привести к травме при ее раскрытии.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-47
4
E00407601892
Боковые подушки безопасности (А) установлены в спинках
передних сидений.
Боковая подушка безопасности раскрывается только при боковом
уд а р е с соответствующей стороны даже при отсутствии человека
на переднем сиденье.
На спинки сидений, в которых установлены подушки безопасно-
сти, прикрепляются этикетки, показанные на рисунке.
ПРЕДУПРЕЖДЕНИЕ
Запрещается помещать между подушкой безопасности и води-
телем или передним пассажиром сумки, животных или какие-
либо предметы. Они могут помешать раскрытию подушек без-
опасности или уд а р и т ь и травмировать водителя и пассажира
при раскрытии подушек.
Сразу после раскрытия подушек безопасности некоторые их
детали могут быть горячими. Не прикасайтесь к ним. Суще-
ствует опасность получения ожога.
Система подушек безопасности рассчитана на однократное
срабатывание. После срабатывания они не могут использо-
ваться повторно. Их необходимо заменить как можно скорее, а
всю систему подушек безопасности рекомендуется проверить в
авторизованном сервисном центре MITSUBISHI MOTORS.
Система боковых подушек безопасности*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*

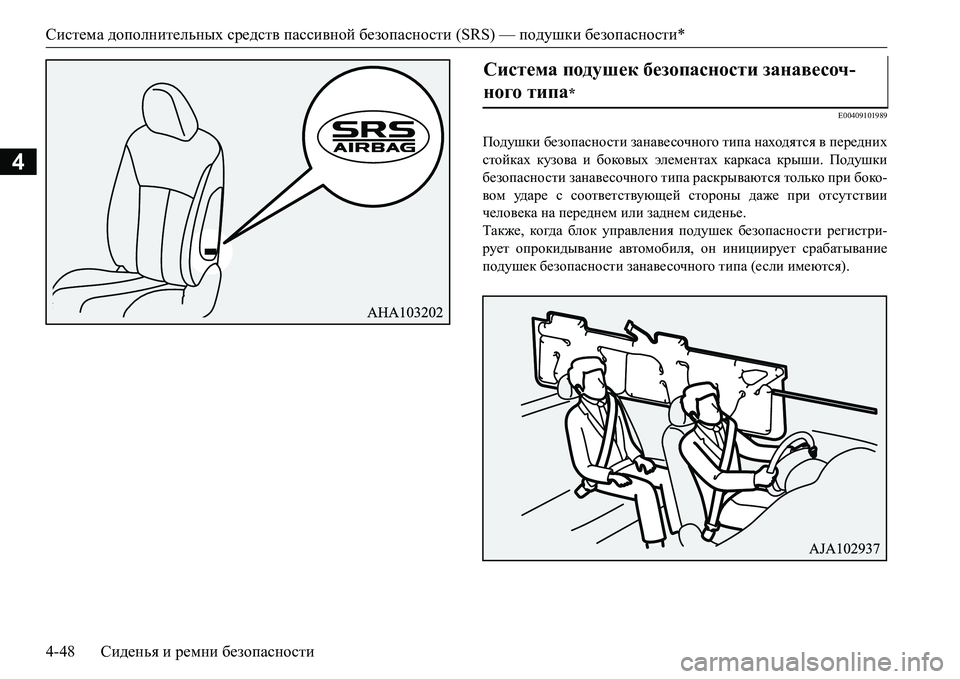

4-48Сиденья и ремни безопасности
4
E00409101989
Подушки безопасности занавесочного типа находятся в передних
стойках кузова и боковых элементах каркаса крыши. Подушки
безопасности занавесочного типа раскрываются только при боко-
вом уд а р е с соответствующей стороны даже при отсутствии
человека на переднем или заднем сиденье.
Также, ко гда блок управления подушек безопасности регистри-
рует опрокидывание автомобиля, он инициирует срабатывание
подушек безопасности занавесочного типа
(если имеются).
Система подушек безопасности занавесоч-
ного типа
*
