MITSUBISHI LANCER 2006 Repair Manual
Page 505 of 800

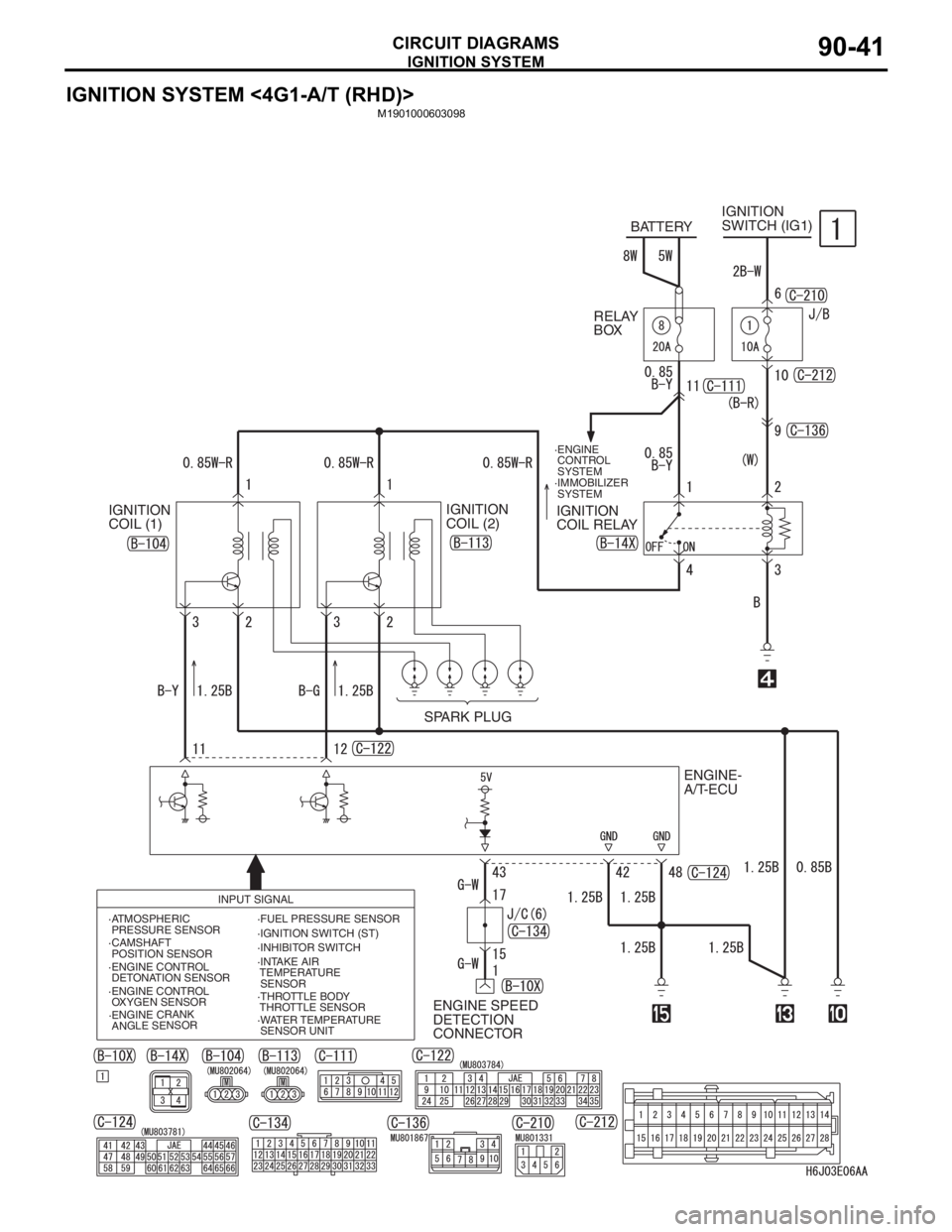

IGNITION SYSTEM
CIRCUIT DIAGRAMS90-41
IGNITION SYSTEM <4G1-A/T (RHD)>
M1901000603098
IGNITION
SWITCH (IG1)
IGNITION
COIL (1)IGNITION
COIL (2)
SPARK PLUG
ENGINE-
A/T-ECU
ENGINE SPEED
DETECTION
CONNECTOR
INPUT SIGNAL
·ATMOSPHERIC
PRESSURE SENSOR
·CAMSHAFT
POSITION SENSOR·FUEL PRESSURE SENSOR
·IGNITION SWITCH (ST)
·INTAKE AIR
TEMPERATURE
SENSOR
BATTERY
IGNITION
COIL RELAYRELAY
BOX
·ENGINE
CONTROL
SYSTEM
·IMMOBILIZER
SYSTEM
·INHIBITOR SWITCH
·ENGINE CRANK
ANGLE SENSOR·WATER TEMPERATURE
SENSOR UNIT ·ENGINE CONTROL
DETONATION SENSOR
·ENGINE CONTROL
OXYGEN SENSOR·THROTTLE BODY
THROTTLE SENSOR

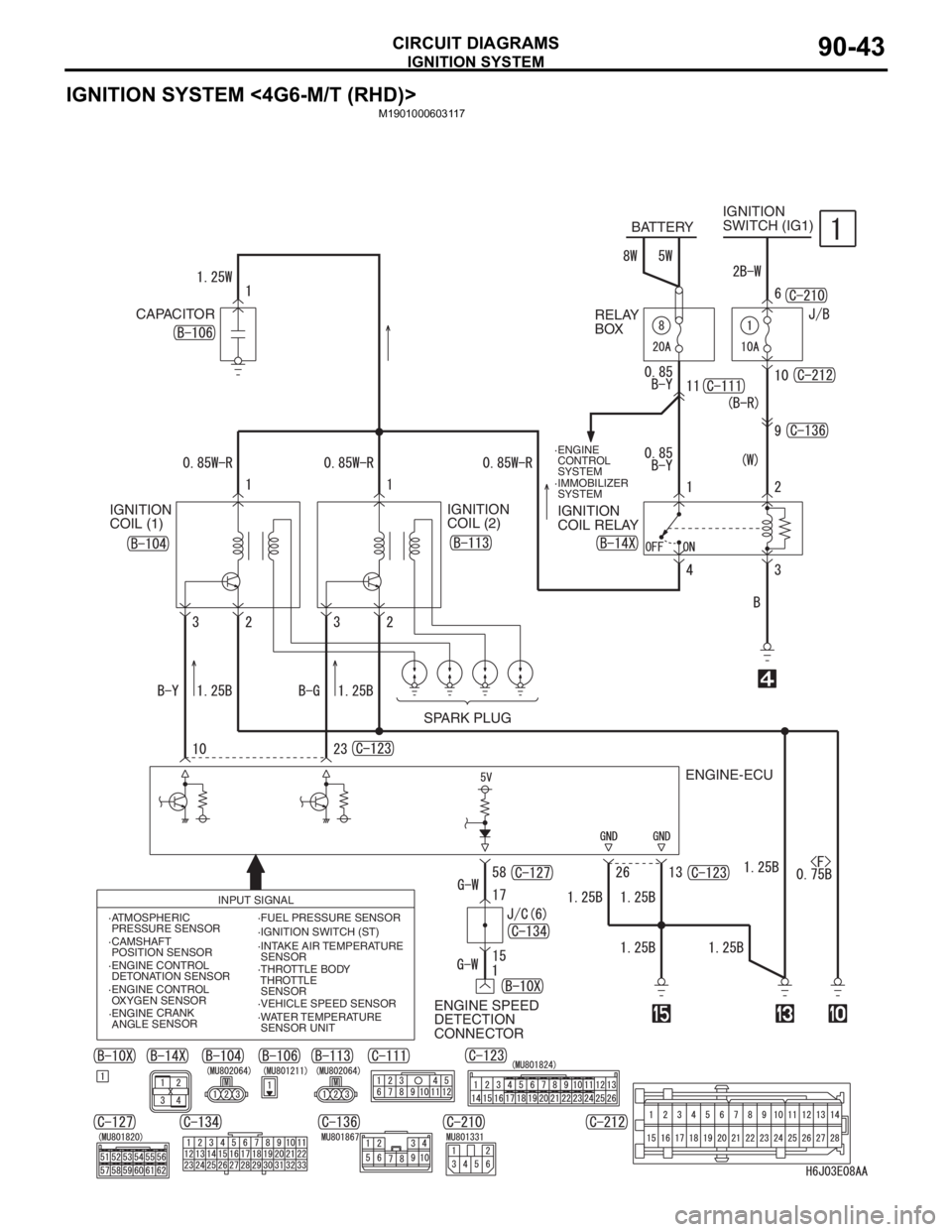

Page 507 of 800
IGNITION SYSTEM
CIRCUIT DIAGRAMS90-43
IGNITION SYSTEM <4G6-M/T (RHD)>
M1901000603117
IGNITION
SWITCH (IG1)
IGNITION
COIL (1)IGNITION
COIL (2)
SPARK PLUG
ENGINE-ECU
ENGINE SPEED
DETECTION
CONNECTOR
INPUT SIGNAL
·ATMOSPHERIC
PRESSURE SENSOR
·CAMSHAFT
POSITION SENSOR
·ENGINE CRANK
ANGLE SENSOR·WATER TEMPERATURE
SENSOR UNIT ·ENGINE CONTROL
DETONATION SENSOR·FUEL PRESSURE SENSOR
·IGNITION SWITCH (ST)
·INTAKE AIR TEMPERATURE
SENSOR
·ENGINE CONTROL
OXYGEN SENSOR
·VEHICLE SPEED SENSOR ·THROTTLE BODY
THROTTLE
SENSOR
BATTERY
IGNITION
COIL RELAYRELAY
BOX
·ENGINE
CONTROL
SYSTEM
·IMMOBILIZER
SYSTEM
CAPACITOR
Page 510 of 800
CHARGING SYSTEM
CIRCUIT DIAGRAMS90-46
CHARGING SYSTEM
CHARGING SYSTEM M1901000702230
IGNITION
SWITCH (IG1)
BATTERY
ENGINE-
ECU
COMBINATION
METER
ALTERNATOR
STATOR
COILFIELD
COIL
IC VOLTAGE REGULATOR
NOTE: LHD
: RHD
RELAY BOX
·FRONT FOG
LAMP
·REAR FOG
LAMP
·TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER
·TURN-SIGNAL LAMP
AND HAZARD
WARNING LAMP
·WINDSHIELD
WIPER AND
WASHER ·HEADLAMP
·REAR WIPER
AND WASHER
<4G1> FUSIBLE
LINK
26
Page 511 of 800

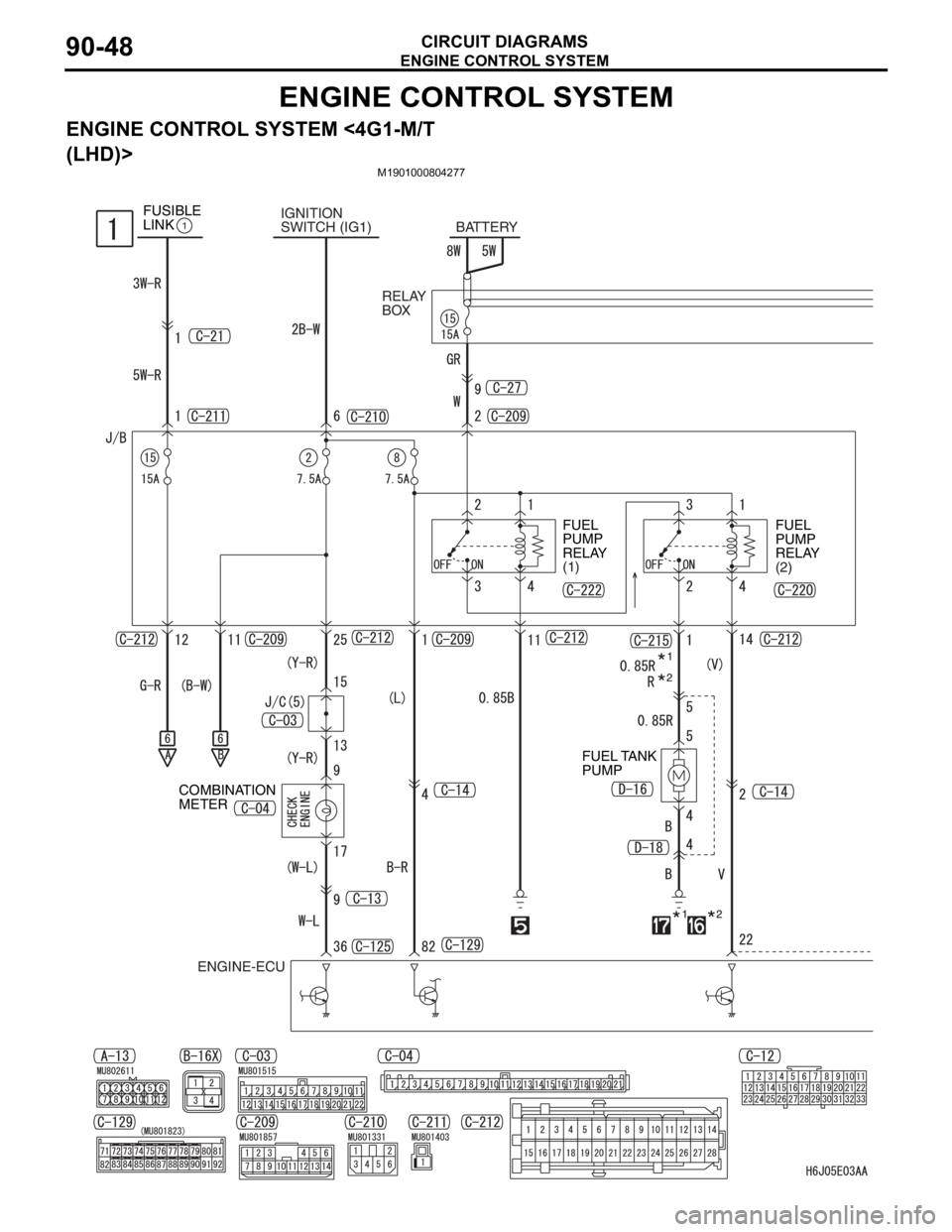

Page 512 of 800
ENGINE CONTROL SYSTEM
CIRCUIT DIAGRAMS90-48
ENGINE CONTROL SYSTEM
ENGINE CONTROL SYSTEM <4G1-M/T
(LHD)>
M1901000804277
IGNITION
SWITCH (IG1)
ENGINE-ECUFUEL
PUMP
RELAY
(1)FUEL
PUMP
RELAY
(2)
COMBINATION
METERBATTERY FUSIBLE
LINK1
RELAY
BOX
FUEL TANK
PUMP

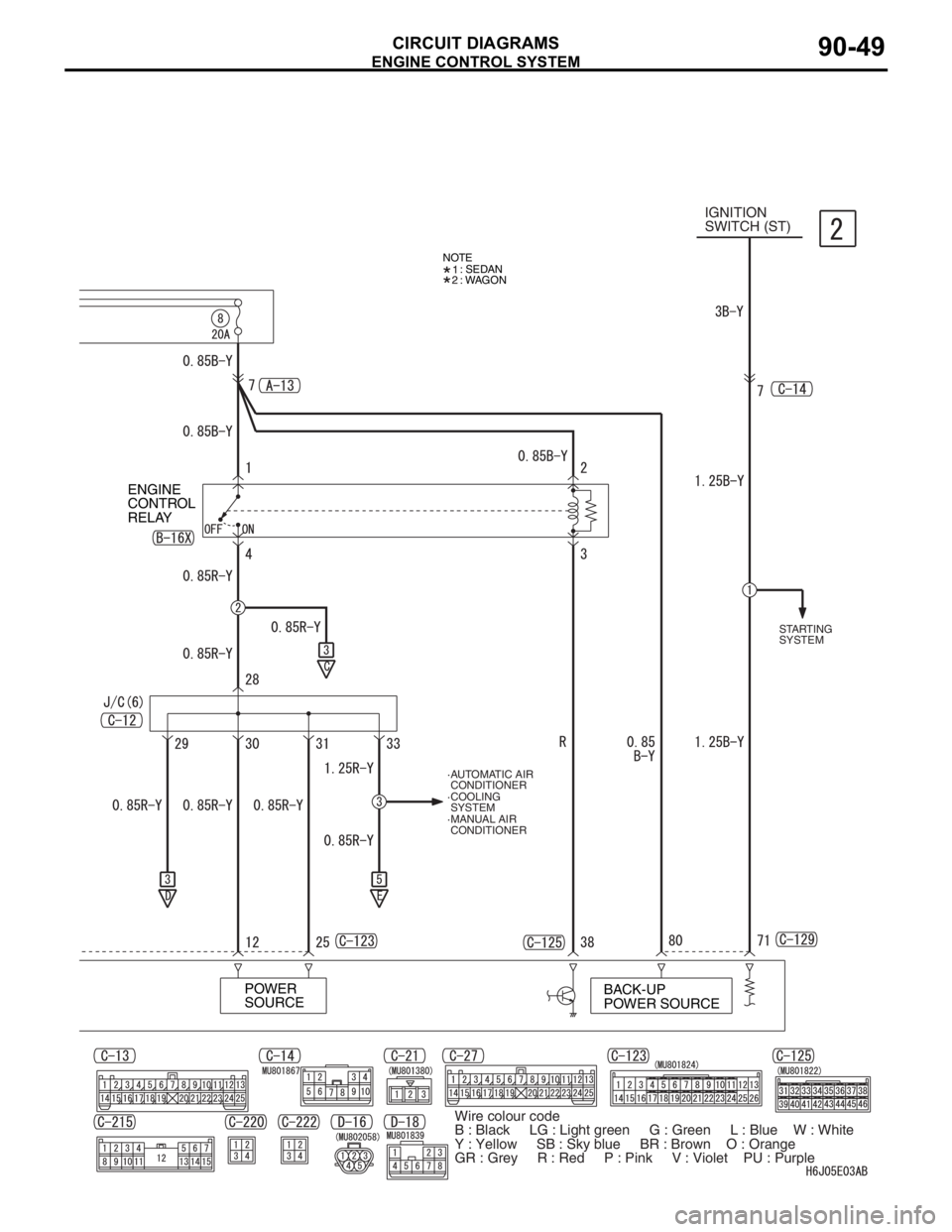

Page 513 of 800
ENGINE CONTROL SYSTEM
CIRCUIT DIAGRAMS90-49
NOTE
: SEDAN
: WAGON
IGNITION
SWITCH (ST)
STARTING
SYSTEM
·COOLING
SYSTEM
·MANUAL AIR
CONDITIONER ·AUTOMATIC AIR
CONDITIONER
ENGINE
CONTROL
RELAY
BACK-UP
POWER SOURCE POWER
SOURCE
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White
Y : Yellow SB : Sky blue BR : Brown O : Orange
GR : Grey R : Red P : Pink V : Violet PU : Purple

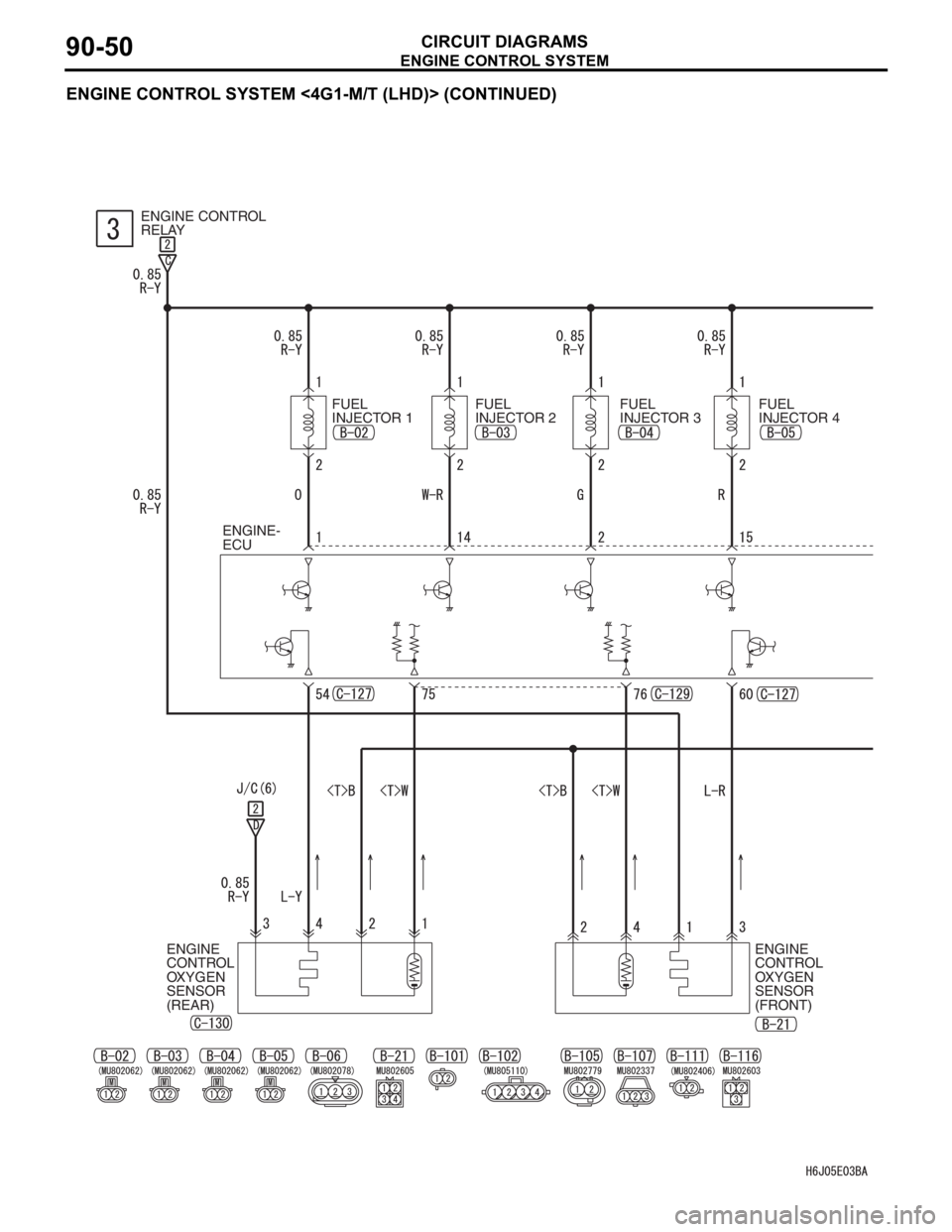

Page 514 of 800
ENGINE CONTROL SYSTEM
CIRCUIT DIAGRAMS90-50
ENGINE CONTROL SYSTEM <4G1-M/T (LHD)> (CONTINUED)
ENGINE CONTROL
RELAY
FUEL
INJECTOR 1FUEL
INJECTOR 2FUEL
INJECTOR 3FUEL
INJECTOR 4
ENGINE-
ECU
ENGINE
CONTROL
OXYGEN
SENSOR
(REAR)ENGINE
CONTROL
OXYGEN
SENSOR
(FRONT)

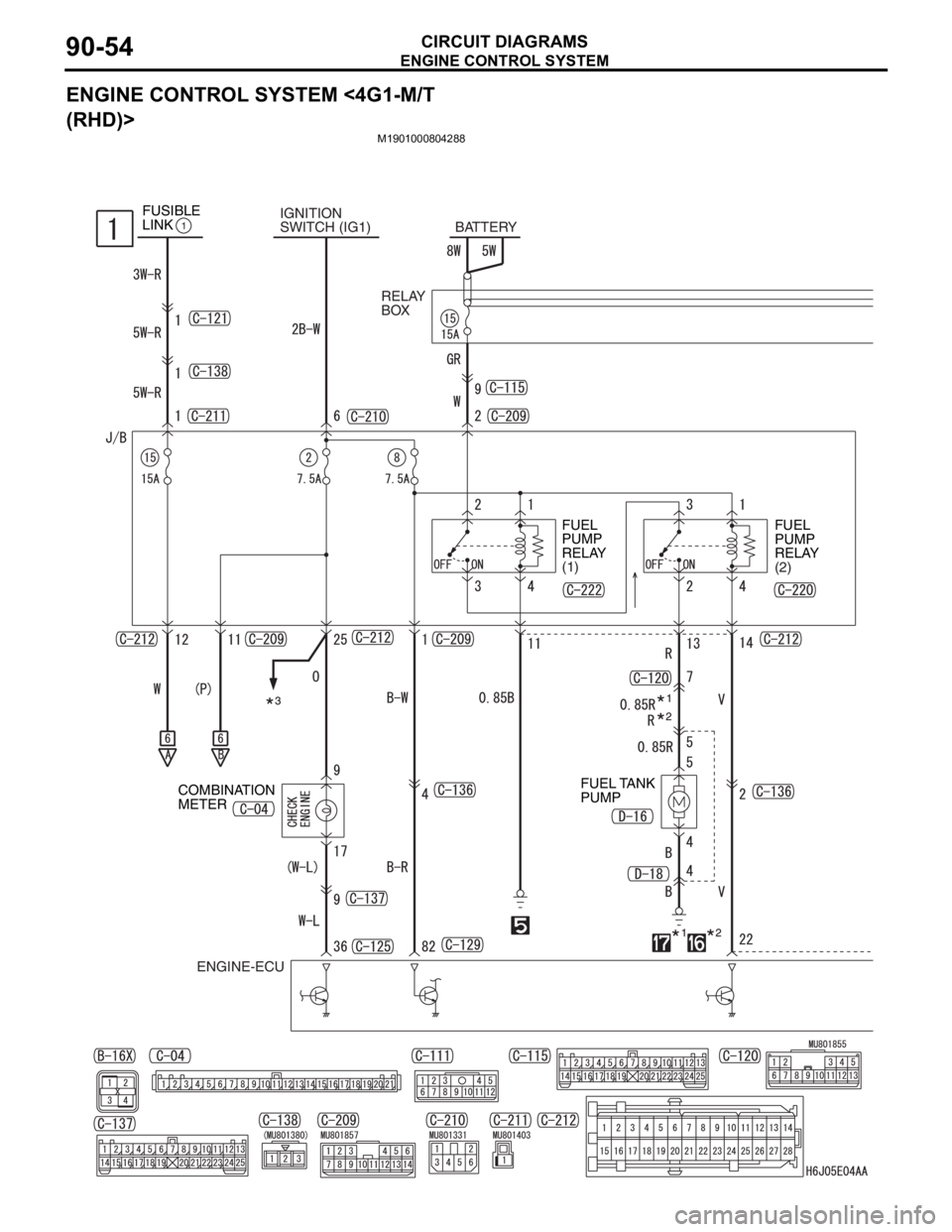

Page 518 of 800
ENGINE CONTROL SYSTEM
CIRCUIT DIAGRAMS90-54
ENGINE CONTROL SYSTEM <4G1-M/T
(RHD)>
M1901000804288
IGNITION
SWITCH (IG1)
ENGINE-ECUFUEL
PUMP
RELAY
(1)FUEL
PUMP
RELAY
(2)
COMBINATION
METERBATTERY FUSIBLE
LINK1
RELAY
BOX
FUEL TANK
PUMP
Page 519 of 800
ENGINE CONTROL SYSTEM
CIRCUIT DIAGRAMS90-55
NOTE
: SEDAN
: WAGONIGNITION
SWITCH (ST)
STARTING
SYSTEM
·COOLING
SYSTEM
·MANUAL AIR
CONDITIONER ·AUTOMATIC AIR
CONDITIONER
ENGINE
CONTROL
RELAY
POWER
SOURCE
·IGNITION
SYSTEM
·IMMOBILIZER
SYSTEM
BACK-UP
POWER SOURCE
·FRONT FOG LAMP
·HEADLAMP :
·TAIL LAMP, POSITION LAMP,
LICENCE PLATE LAMP AND
LIGHTING MONITOR BUZZER
·TURN-SIGNAL LAMP
AND HAZARD WARNING LAMP
·WINDSHIELD
WIPER AND WASHER ·REAR FOG LAMP
·REAR WIPER AND WASHER
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White
Y : Yellow SB : Sky blue BR : Brown O : Orange
GR : Grey R : Red P : Pink V : Violet PU : Purple
Page 520 of 800
ENGINE CONTROL SYSTEM
CIRCUIT DIAGRAMS90-56
ENGINE CONTROL SYSTEM <4G1-M/T (RHD)> (CONTINUED)
ENGINE CONTROL
RELAY
FUEL
INJECTOR 1FUEL
INJECTOR 2FUEL
INJECTOR 3FUEL
INJECTOR 4
ENGINE-
ECU
ENGINE
CONTROL
OXYGEN
SENSOR
(REAR)ENGINE
CONTROL
OXYGEN
SENSOR
(FRONT)
