MITSUBISHI LANCER 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля

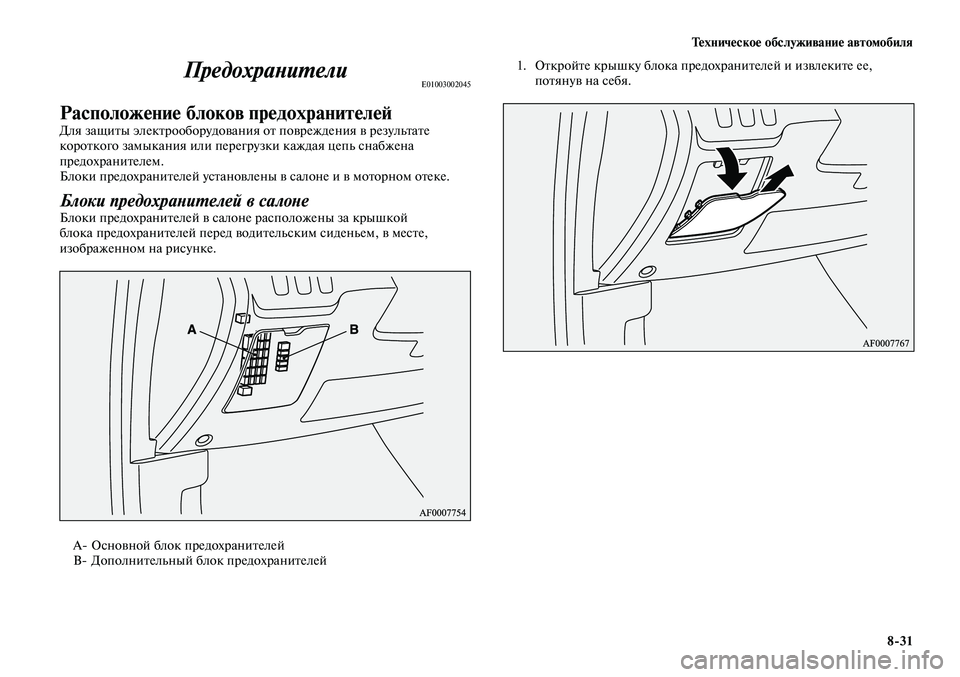

8-31
ПредохранителиE01003002045
Расположение блоков предохранителейДля защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена
предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блоки предохранителей в салонеБлоки предохранителей в салоне расположены за крышкой
блока предохранителей перед водительским сиденьем, в месте,
изображенном на рисунке.
A- Основной блок предохранителей
B- Дополнительный блок предохранителей
1. Откройте крышку блока предохранителей и извлеките ее,
потянув на себя.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-32
8

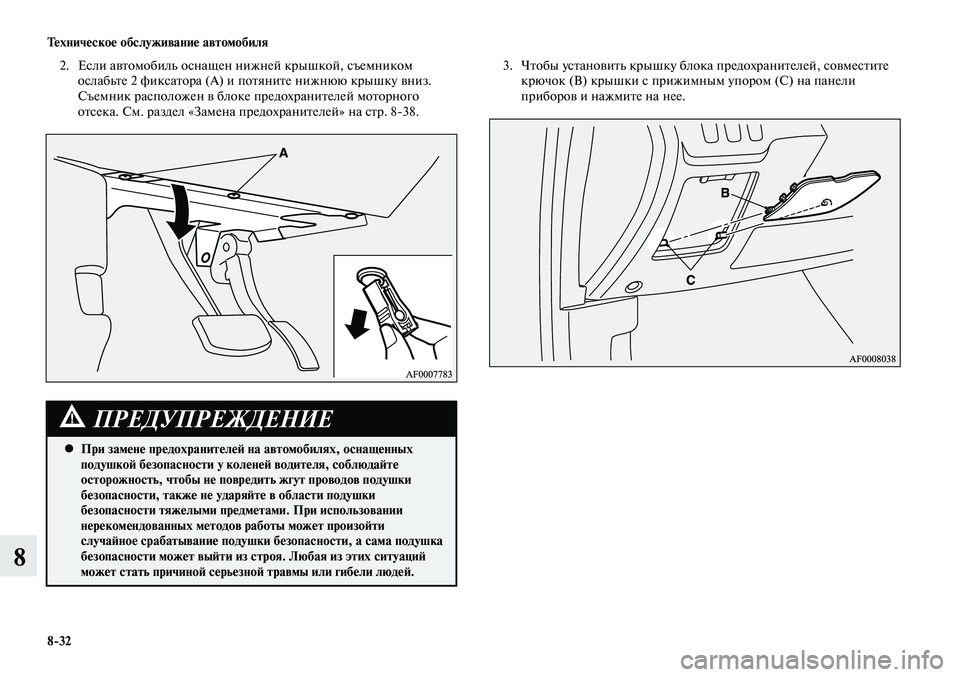

2. Если автомобиль оснащен нижней крышкой, съемником
ослабьте 2 фиксатора (A) и потяните нижнюю крышку вниз.
Съемник расположен в блоке предохранителей моторного
отсека. См. раздел «Замена предохранителей» на стр. 8-38.
При замене предохранителей на автомобилях, оснащенных

•
подушкой безопасности у коленей водителя, соблюдайте
осторожность, чтобы не повредить жгут проводов подушки
безопасности, также не ударяйте в области подушки
безопасности тяжелыми предметами. При использовании
нерекомендованных методов работы может произойти
случайное срабатывание подушки безопасности, а сама подушка
безопасности может выйти из строя. Любая из этих ситуаций
может стать причиной серьезной травмы или гибели людей.
ПРЕ ДУ ПРЕЖ ДЕ НИЕ
3. Чтобы установить крышку блока предохранителей, совместите
крючок (B) крышки с прижимным упором (C) на панели
приборов и нажмите на нее.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-33
8
Номинальный ток предохранителейE01007700192Номинальный ток предохранителей и защищаемые цепи указаны
с обратной стороны крышки блока предохранителей в салоне и
в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007900673ПРИМЕЧАНИЕ
Запасные предохранители находятся на крышке блока

•
предохранителей в моторном отсеке. Для замены следует
использовать предохранитель, рассчитанный на такой же
номинальный ток, как у перегоревшего предохранителя.
1- Нажмите фиксатор.
2- Снимите крышку.

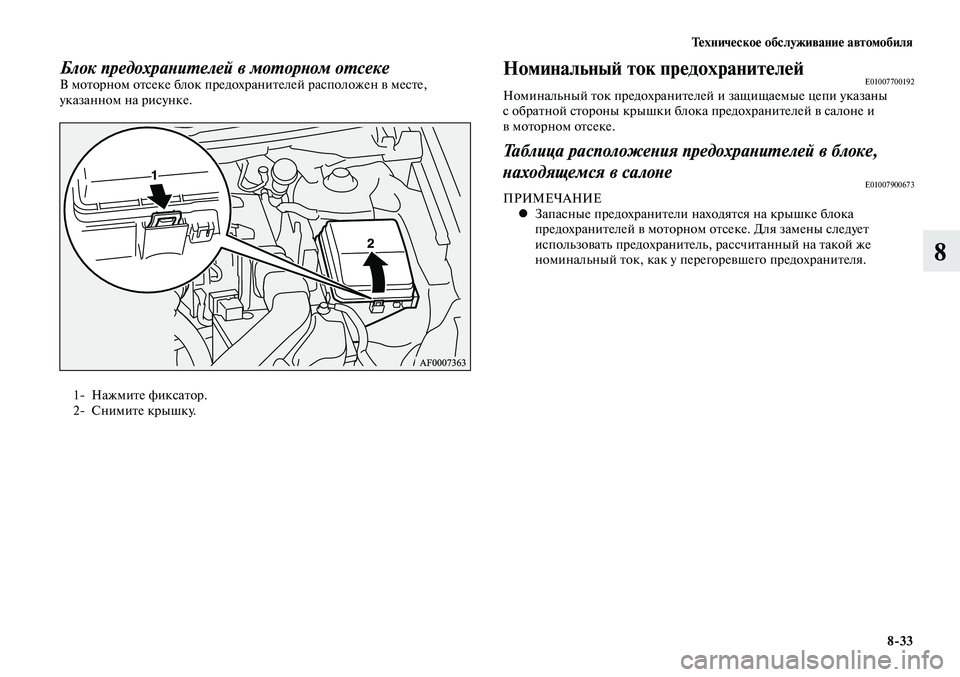

Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.

Техническое обслуживание автомобиля
8-34
8

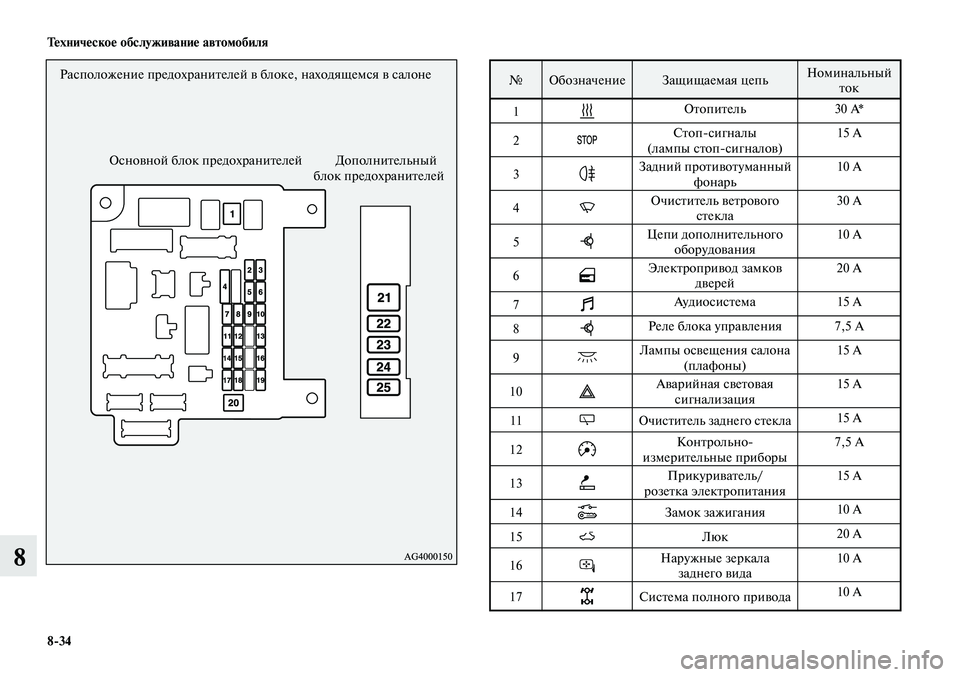

Расположение предохранителей в блоке, находящемся в салоне Основной блок предохранителей Дополнительный
блок предохранителей№Обозначение Защищаемая цепь Номинальный
ток
1
Отопитель 30 A*
2
Стоп-сигналы
(лампы стоп-сигналов) 15 A
3
Задний противотуманный фонарь 10 A
4
Очиститель ветрового стекла 30 A
5
Цепи дополнительного оборудования 10 A
6
Электропривод замков дверей 20 A
7
Аудиосистема 15 A
8
Реле блока управления 7,5 A
9
Лампы освещения салона (плафоны) 15 A
10
Аварийная световая сигнализация 15 A
11
Очиститель заднего стекла15 A
12
Контрольно-
измерительные приборы 7,5 A
13
Прикуриватель/
розетка электропитания 15 A
14
Замок зажигания 10 A
15
Люк 20 A
16
Наружные зеркала заднего вида 10 A
17
Система полного привода 10 A

Техническое обслуживание автомобиля

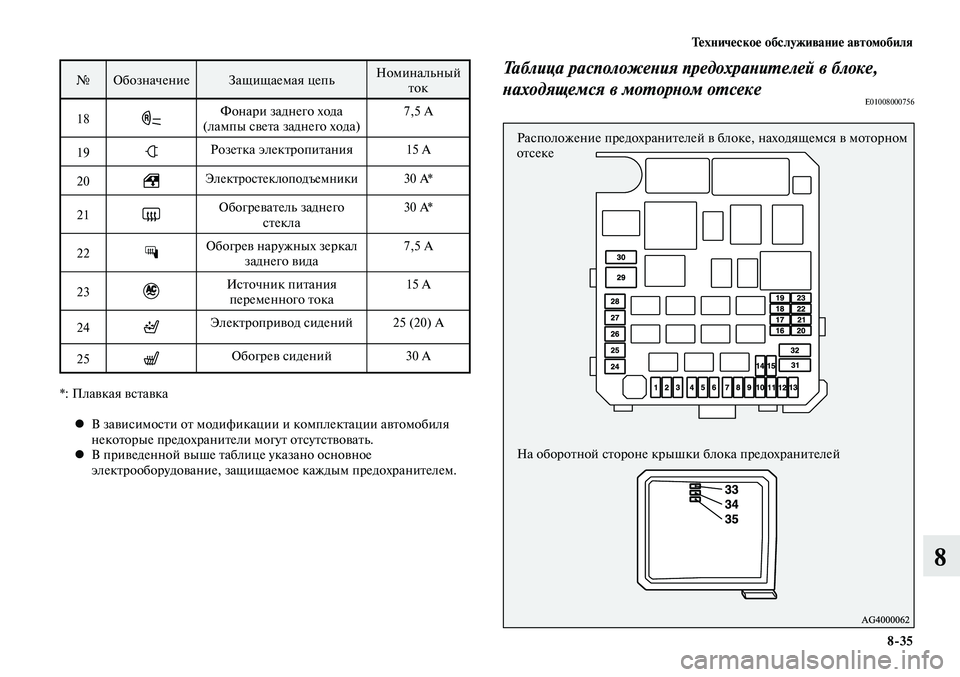

8-35
8
№Обозначение Защищаемая цепь Номинальный
ток
18
Фонари заднего хода
(лампы света заднего хода) 7,5 A
19
Розетка электропитания 15 A
20
Электростеклоподъемники30 A*
21
Обогреватель заднего стекла 30 A*
22
Обогрев наружных зеркал заднего вида 7,5 A
23
Источник питания переменного тока 15 A
24
Электропривод сидений 25 (20) A
25
Обогрев сидений 30 A
*: Плавкая вставка В зависимости от модификации и комплектации автомобиля

•
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указано основное

•
электрооборудование, защищаемое каждым предохранителем.
Расположение предохранителей в блоке, находящемся в моторном
отсеке
На оборотной стороне крышки блока предохранителей
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
E01008000756

Тех ни че ское об слу жи ва ние ав то мо би ля
8-36
8

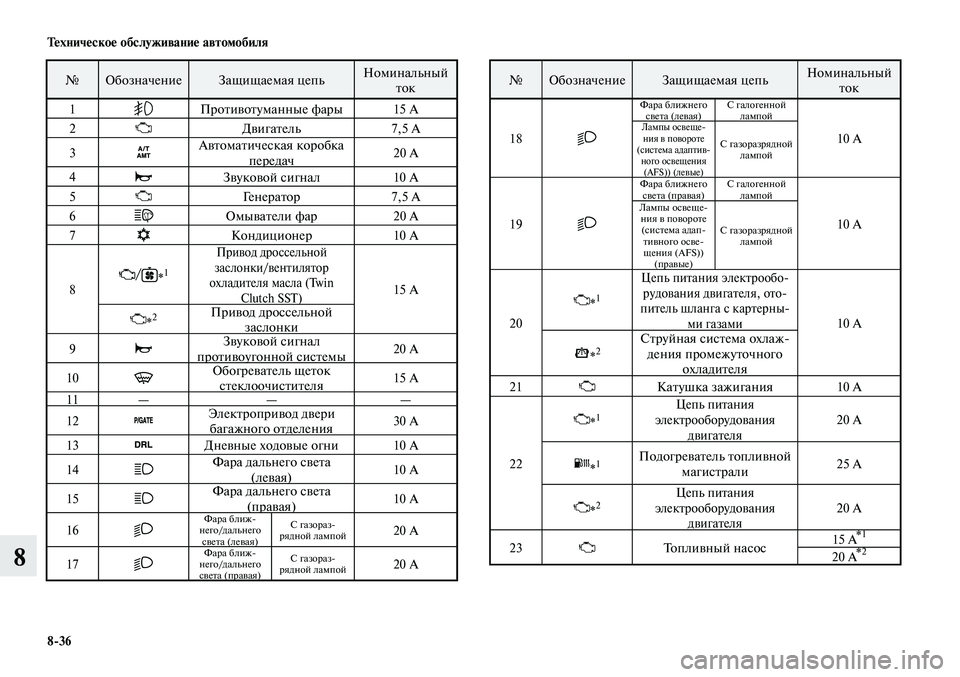

№ Обозначение Защищаемая цепь Номинальный
ток
1
Противотуманные фары 15 A
2
Двигатель 7,5 A
3
Автоматическая коробка передач 20 A
4
Звуковой сигнал 10 A
5
Генератор 7,5 A
6
Омыватели фар 20 A
7
Кондиционер 10 A
8
*1
Привод дрос сельной
заслон ки/вентилятор
охладителя масла (Twin Clutch SST)
15 A
*2Привод дроссельной заслонки
9
Звуковой сигнал
противоугонной системы 20 A
10
Обогреватель щеток стеклоочистителя 15 A
11 —
— —
12
Электропривод двери багажного отделения 30 A
13
Дневные ходовые огни 10 A
14
Фара дальнего света (левая) 10 A
15
Фара дальнего света (правая) 10 A
16
Фара ближ-
него/даль него
света (левая) С газораз-
рядной лампой20 A
17
Фара ближ-
него/дальнего света (правая) С газораз-
рядной лампой20 A
№ Обозначение Защищаемая цепь Номинальный
ток
18
Фара ближнего света (левая) С галогенной
лампой
10 AЛампы освеще-ния в повороте
(система адаптив- ного освещения (AFS)) (левые)
С газоразрядной лампой
19
Фара ближнего света (правая) С галогенной
лампой
10 A
Лампы освеще-ния в повороте (система адап- тивного осве-
щения (AFS)) (правые) С газоразрядной
лампой
20
*1
Цепь питания электрообо-
рудования двигателя, ото-
питель шланга с картерны-
ми газами
10 A
*2Струйная система охлаж- дения промежуточного охладителя
21
Катушка зажигания 10 A
22
*1Цепь питания
электрооборудо вания
двигателя20 A
*1Подогреватель топливной магистрали 25 A
*2Цепь питания
электрооборудо вания
двигателя20 A
23
Топливный насос 15 A
*1
20 A *2

Тех ни че ское об слу жи ва ние ав то мо би ля
8-37
8

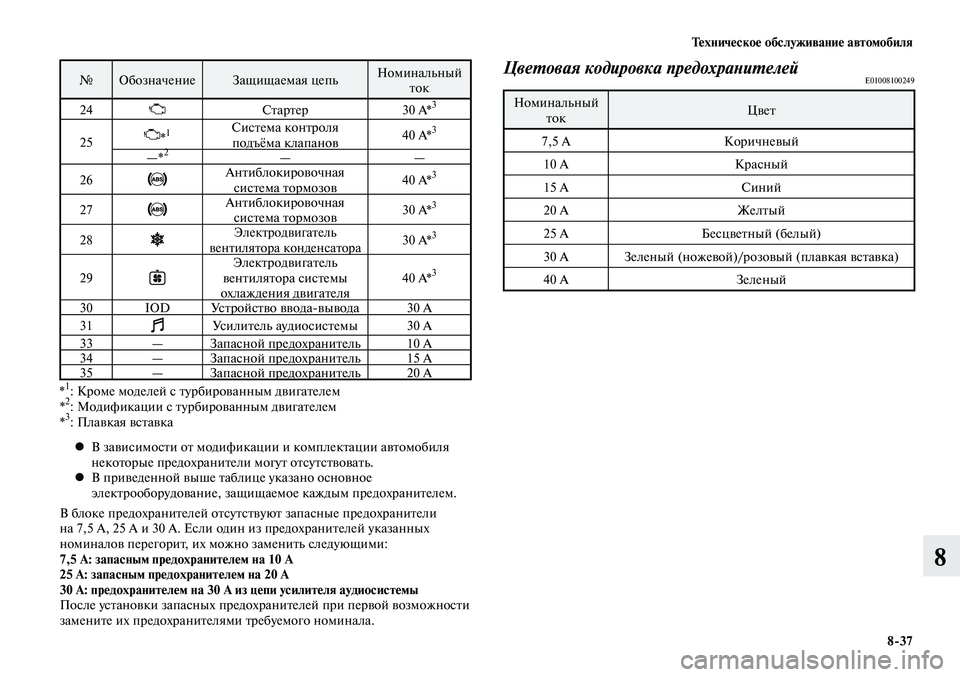

№ Обозначение Защищаемая цепь Номинальный
ток
24
Стартер 30 A*3
25*1Система контроля
подъёма клапанов 40
А*3
—*2— —
26Антиблокировочная система тормозов 40 A*3
27Антиблокировочная
система тормозов 30 A*3
28Электродвигатель
вентилятора конденсатора30 A*3
29Электродвигатель
вентилятора системы
охлаждения двигателя 40 A*3
30
IOD Устройство ввода-вывода 30 A
31
Усилитель аудиосистемы 30 A
33 —Запасной предохранитель 10 A
34 —Запасной предохранитель 15 A
35 —Запасной предохранитель 20 A
*
1: Кроме моделей с турбированным двигателем
*2: Модификации с турбированным двигателем
*3: Плавкая вставка
В зависимости от модификации и комплектации автомобиля

•
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указано основное

•
электрооборудование, защищаемое каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А, 25 А и 30 А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 A: запасным предохранителем на 10 А
25 A: запасным предохранителем на 20 А
30 A: предохранителем на 30 А из цепи усилителя аудиосистемы
После установки запасных предохранителей при первой возможности
замените их предохранителями требуемого номинала.
Цветовая кодировка предохранителейE01008100249
Номинальный ток Цвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
25 A Бесцветный (белый)
30 A Зеленый (ножевой)/розовый (плавкая вставка)
40 A Зеленый

Тех ни че ское об слу жи ва ние ав то мо би ля
8-38
8

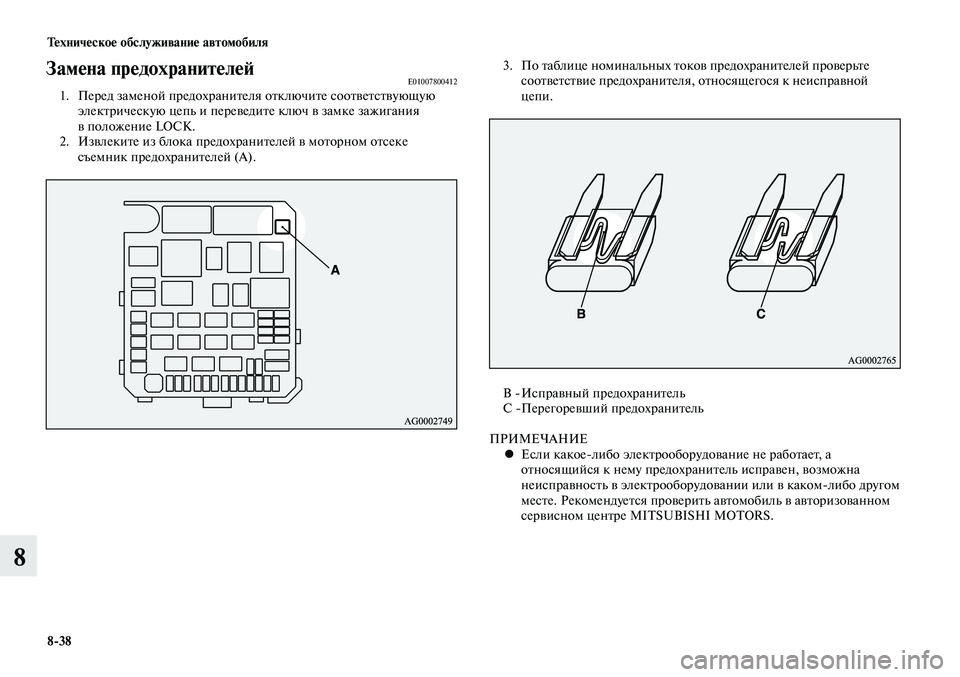

Замена предохранителейE010078004121. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK.
2. Извлеките из блока предохранителей в моторном отсеке
съемник предохранителей (А).
3. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
B - Исправный предохранитель
С - Перегоревший предохранитель
ПРИМЕЧАНИЕ Если какое-либо электрооборудование не работает, а

•
относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в каком-либо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-39
8

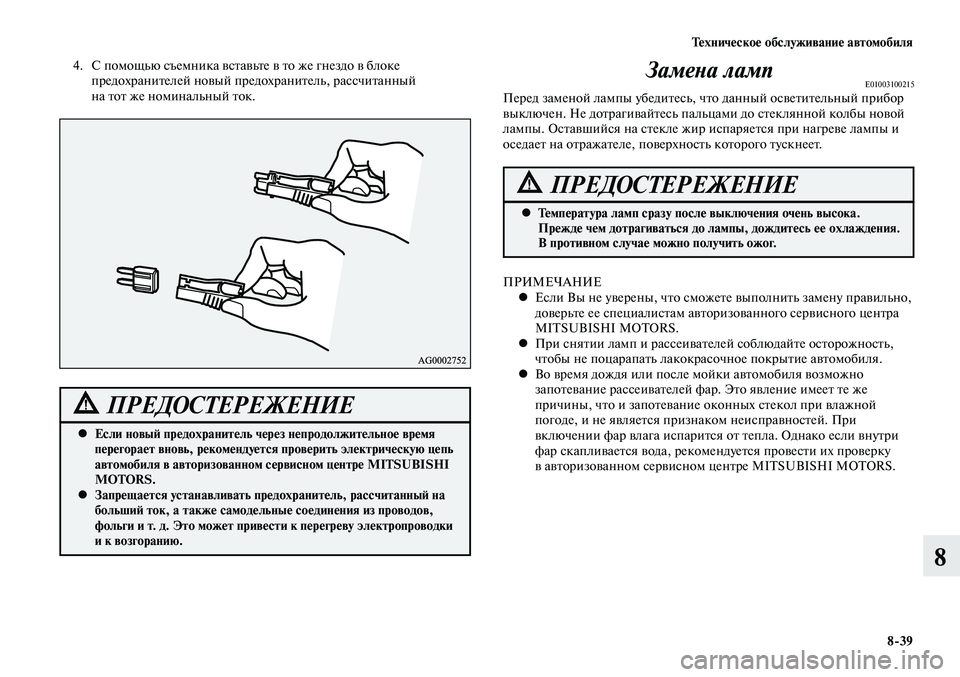

4. С помощью съемника вставьте в то же гнездо в блоке
предохранителей новый предохранитель, рассчитанный
на тот же номинальный ток.
Если новый предохранитель через непродолжительное время

•
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
Запрещается устанавливать предохранитель, рассчитанный на

•
больший ток, а также самодельные соединения из проводов,
фольги и т. д. Это может привести к перегреву электропроводки
и к возгоранию.
ПРЕ ДО
СТЕ РЕ ЖЕ НИЕ
Замена лампE01003100215Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы и
оседает на отражателе, поверхность которого тускнеет.
Температура ламп сразу после выключения очень высока.

•
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
ПРЕ ДО
СТЕ РЕ ЖЕ НИЕ
ПРИМЕЧАНИЕ
Если Вы не уверены, что сможете выполнить замену правильно,

•
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
При снятии ламп и рассеивателей соблюдайте осторожность,

•
чтобы не поцарапать лакокрасочное покрытие автомобиля.
Во время дождя или после мойки автомобиля возможно

•
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправностей. При
включении фар влага испарится от тепла. Однако если внутри
фар скапливается вода, рекомендуется провести их проверку
в авторизованном сервисном центре MITSUBISHI MOTORS.

Техническое обслуживание автомобиля
8-40
8

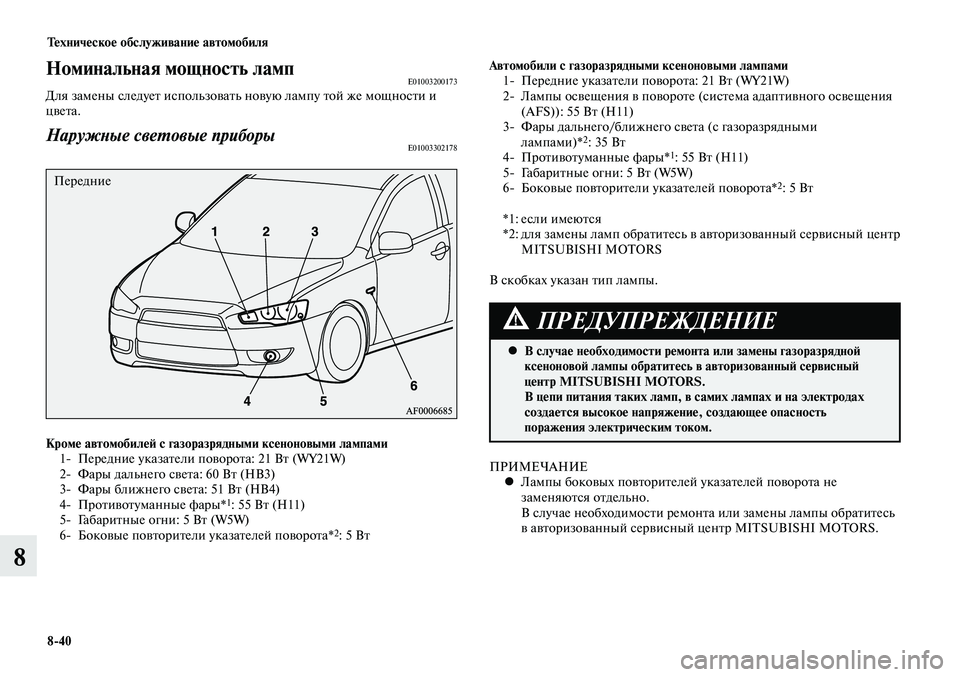

Номинальная мощность лампE01003200173Для замены следует использовать новую лампу той же мощности и
цвета.
Наружные световые приборыE01003302178
Кроме автомобилей с газоразрядными ксеноновыми лампами 1- Передние указатели поворота: 21 Вт (WY21W)
2- Фары дальнего света: 60 Вт (HB3)
3- Фары ближнего света: 51 Вт (НВ4)
4- Противотуманные фары*
1: 55 Вт (H11)
5- Габаритные огни: 5 Вт (W5W)
6- Боковые повторители указателей поворота*
2: 5 Вт
Передние Автомобили с газоразрядными ксеноновыми лампами
1- Передние указатели поворота: 21 Вт (WY21W)
2- Лампы освещения в повороте (система адаптивного освещения
(AFS)): 55 Вт (H11)
3- Фары дальнего/ближнего света (с газоразрядными
лампами)*
2: 35 Вт
4- Противотуманные фары*1: 55 Вт (H11)
5- Габаритные огни: 5 Вт (W5W)
6- Боковые повторители указателей поворота*
2: 5 Вт
*1: если имеются
*2: для замены ламп обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS
В скобках указан тип лампы.
В случае необходимости ремонта или замены газоразрядной

•
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
В цепи питания таких ламп, в самих лампах и на электродах
создается высокое напряжение, создающее опасность
поражения электрическим током.
ПРЕ ДУ ПРЕЖ ДЕ НИЕ
ПРИМЕЧАНИЕ
Лампы боковых повторителей указателей поворота не

•
заменяются отдельно.
В случае необходимости ремонта или замены лампы обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
