MITSUBISHI LANCER 2015 Руководство по эксплуатации и техобслуживанию (in Russian)

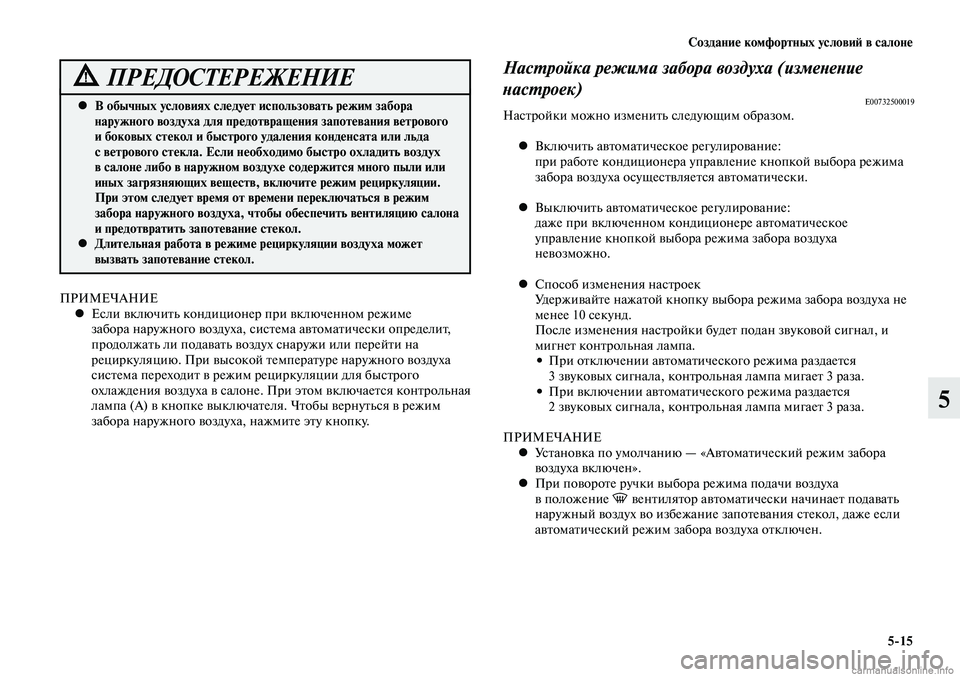

Создание комфортных условий в салоне
5-15
5
ПРИМЕЧАНИЕЕсли включить кондиционер при включенном режиме

•
забора наружного воздуха, система автоматически определит,
продолжать ли подавать воздух снаружи или перейти на
рециркуляцию. При высокой температуре наружного воздуха
система переходит в режим рециркуляции для быстрого
охлаждения воздуха в салоне. При этом включается контрольная
лампа (А) в кнопке выключателя. Чтобы вернуться в режим
забора наружного воздуха, нажмите эту кнопку.
В обычных условиях следует использовать режим забора

•
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или льда
с ветрового стекла. Если необходимо быстро охладить воздух
в салоне либо в наружном воздухе содержится много пыли или
иных загрязняющих веществ, включите режим рециркуляции.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию салона
и предотвратить запотевание стекол.
Длительная работа в режиме рециркуляции воздуха может

•
вызвать запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕНастройка режима забора воздуха (изменение
настроек)
E00732500019Настройки можно изменить следующим образом.
Включить автоматическое регулирование:

•
при работе кондиционера управление кнопкой выбора режима
забора воздуха осуществляется автоматически.
Выключить автоматическое регулирование:

•
даже при включенном кондиционере автоматическое
управление кнопкой выбора режима забора воздуха
невозможно.
Способ изменения настроек

•
Удерживайте нажатой кнопку выбора режима забора воздуха не
менее 10 секунд.
После изменения настройки будет подан звуковой сигнал, и
мигнет контрольная лампа.При отключении автоматического режима раздается

•
3 звуковых сигнала, контрольная лампа мигает 3 раза.
При включении автоматического режима раздается

•
2 звуковых сигнала, контрольная лампа мигает 3 раза.
ПРИМЕЧАНИЕ Установка по умолчанию — «Автоматический режим забора

•
воздуха включен».
При повороте ручки выбора режима подачи воздуха

•
в положение - вентилятор автоматически начинает подавать
наружный воздух во избежание запотевания стекол, даже если
автоматический режим забора воздуха отключен.

Создание комфортных условий в салоне
5-16
5
Выключатель кондиционераE00701500648Чтобы включить кондиционер, нажмите на выключатель
кондиционера. При этом включается контрольная лампа (А).
Каждое нажатие кнопки сопровождается звуковым сигналом.
Чтобы выключить кондиционер, нажмите этот же выключатель еще раз.
При включении кондиционера обороты холостого хода

•
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом если автомобиль, оснащенный А/Т или CVT, стоит на
месте, необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ При обнаружении неисправности в системе

•
кондиционирования контрольная лампа кондиционера (А)
начинает мигать. В этом случае выключите кондиционер
нажатием кнопки, а затем вновь включите его. Если после этого
мигание контрольной лампы (А) прекратится, неисправность
отсутствует. Если лампа вновь начнет мигать, рекомендуется
проверить кондиционер.
В некоторых случаях, например, после мойки автомобиля

•
струей воды под давлением, возможно отсыревание
конденсора и мигание контрольной лампы (А). Это не
является проявлением неисправности. Подождите некоторое
время, выключите кондиционер нажатием кнопки, а затем
вновь включите его. После испарения влаги мигание лампы
прекратится.

Создание комфортных условий в салоне
5-17
5
Использование системы кондиционированияE00701800348
Обогрев салонаУстановите ручку выбора режима подачи воздуха в положение , а
переключатель режимов забора воздуха (А) — в положение подачи
наружного воздуха.
Поворотом ручки регулировки температуры установите требуемую
температуру. Выберите необходимую скорость вращения вентилятора.
ПРИМЕЧАНИЕ Для быстрого прогрева салона установите регулятор частоты

•
вращения вентилятора в положение, показанное на рисунке.

Создание комфортных условий в салоне
5-18
5
ОхлаждениеE00701900538
1. Установите ручку выбора режима подачи воздуха в положение . 2. Нажмите кнопку выбора режима забора воздуха (А) для подачи
наружного воздуха.
3. Нажмите выключатель кондиционера (B).
4. Поворотом регулятора температуры по часовой стрелке или
в противоположном направлении установите требуемую
температуру.
5. Выберите необходимую скорость вращения вентилятора. ПРИМЕЧАНИЕ
Если включить кондиционер при включенном режиме

•
забора наружного воздуха, система автоматически определит,
продолжать ли подавать воздух снаружи или перейти на
рециркуляцию. При высокой температуре наружного воздуха
система переходит в режим рециркуляции для быстрого
охлаждения воздуха в салоне. При этом включается контрольная
лампа в кнопке выключателя. Чтобы вернуться в режим забора
наружного воздуха, нажмите эту кнопку.
Если необходимо быстро охладить воздух в салоне или

•
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции, а
ручку регулирования температуры поверните в крайнее левое
положение. При этом следует время от времени переключаться
в режим забора наружного воздуха, чтобы обеспечить
вентиляцию салона и предотвратить запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕ

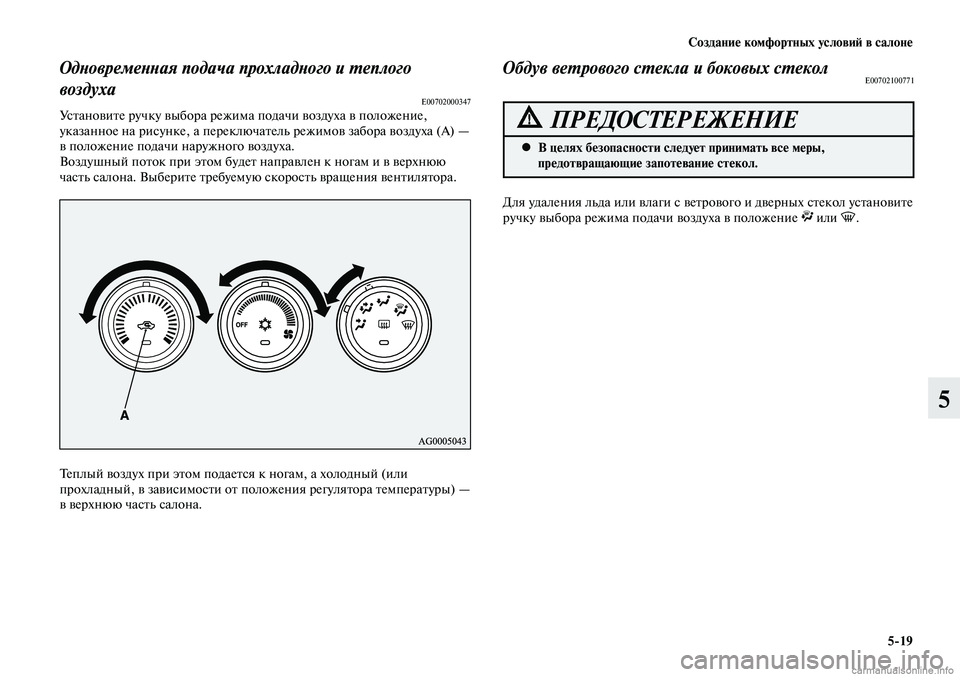

Создание комфортных условий в салоне
5-19
5
Одновременная подача прохладного и теплого
воздуха
E00702000347Установите ручку выбора режима подачи воздуха в положение,
указанное на рисунке, а переключатель режимов забора воздуха (А) —
в положение подачи наружного воздуха.
Воздушный поток при этом будет направлен к ногам и в верхнюю
часть салона. Выберите требуемую скорость вращения вентилятора.
Теплый воздух при этом подается к ногам, а холодный (или
прохладный, в зависимости от положения регулятора температуры) —
в верхнюю часть салона. Для удаления льда или влаги с ветрового и дверных стекол установите
ручку выбора режима подачи воздуха в положение
или
-.
В целях безопасности следует принимать все меры,

•
предотвращающие запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕ
Обдув ветрового стекла и боковых стеколE00702100771

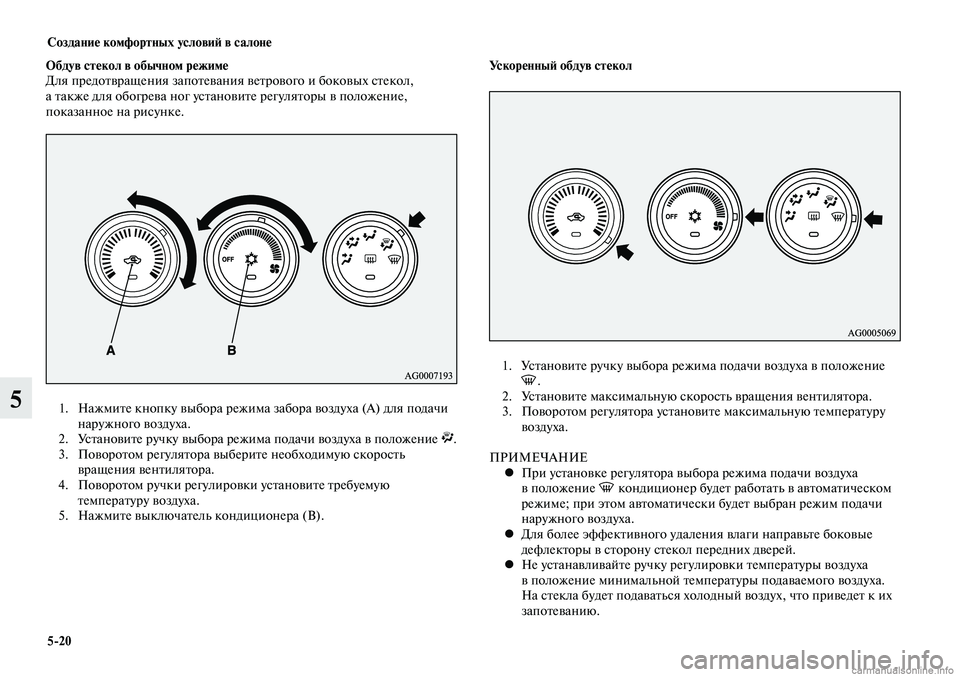

Создание комфортных условий в салоне
5-20
5
Обдув стекол в обычном режиме
Для предотвращения запотевания ветрового и боковых стекол,
а также для обогрева ног установите регуляторы в положение,
показанное на рисунке.
1. Нажмите кнопку выбора режима забора воздуха (А) для подачи
наружного воздуха.
2.
Установите ручку выбора режима подачи воздуха в положение . 3. Поворотом регулятора выберите необходимую скорость
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.
5. Нажмите выключатель кондиционера (B).
Ускоренный обдув стекол
1. Установите ручку выбора режима подачи воздуха в положение
-.
2. Установите максимальную скорость вращения вентилятора.
3. Поворотом регулятора установите максимальную температуру
воздуха.
ПРИМЕЧАНИЕ При установке регулятора выбора режима подачи воздуха

•
в положение - кондиционер будет работать в автоматическом
режиме; при этом автоматически будет выбран режим подачи
наружного воздуха.
Для более эффективного удаления влаги направьте боковые

•
дефлекторы в сторону стекол передних дверей.
Не устанавливайте ручку регулировки температуры воздуха

•
в положение минимальной температуры подаваемого воздуха.
На стекла будет подаваться холодный воздух, что приведет к их
запотеванию.

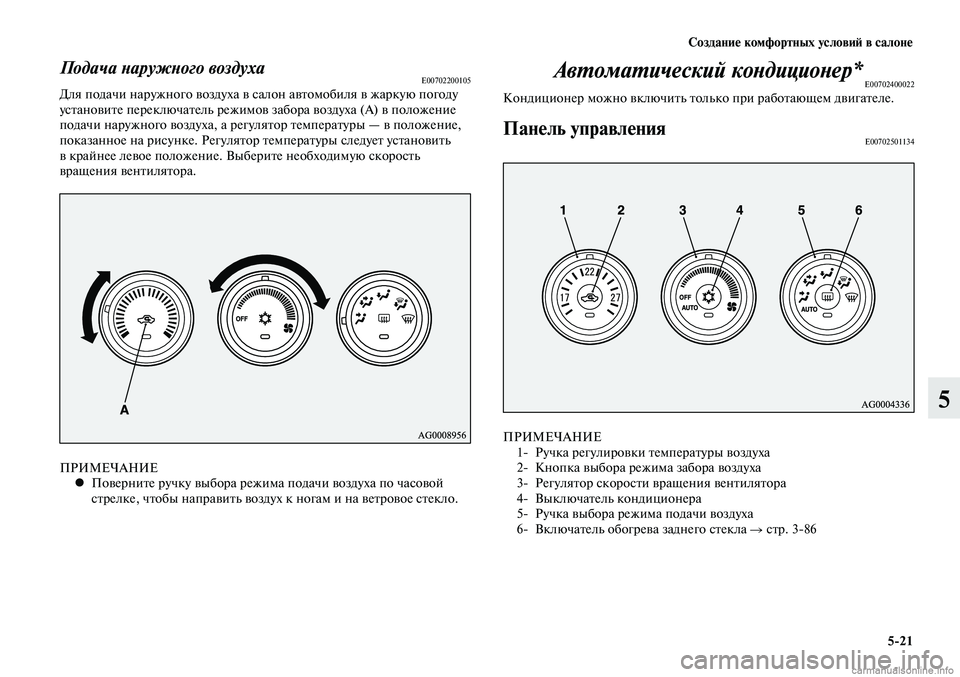

Создание комфортных условий в салоне
5-21
5
Подача наружного воздухаE00702200105Для подачи наружного воздуха в салон автомобиля в жаркую погоду
установите переключатель режимов забора воздуха (А) в положение
подачи наружного воздуха, а регулятор температуры — в положение,
показанное на рисунке. Регулятор температуры следует установить
в крайнее левое положение. Выберите необходимую скорость
вращения вентилятора.
ПРИМЕЧАНИЕПоверните ручку выбора режима подачи воздуха по часовой

•
стрелке, чтобы направить воздух к ногам и на ветровое стекло.
Автоматический кондиционер*E00702400022Кондиционер можно включить только при работающем двигателе.
Панель управленияE00702501134
ПРИМЕЧАНИЕ1- Ручка регулировки температуры воздуха
2- Кнопка выбора режима забора воздуха
3- Регулятор скорости вращения вентилятора
4- Выключатель кондиционера
5- Ручка выбора режима подачи воздуха
6- Включатель обогрева заднего стекла → стр. 3-86

Создание комфортных условий в салоне
5-22
5
ПРИМЕЧАНИЕВ автомобиле имеется датчик температуры воздуха в салоне (А),

•
показанный на рисунке.
Запрещается помещать на датчик температуры какие-либо
предметы: это приведет к сбоям в его работе.Регулятор скорости вращения вентилятораE00702800215Скорость вращения вентилятора выбирается поворотом ручки
регулятора.
При повороте ручки регулятора вправо скорость вращения
вентилятора постепенно увеличивается.

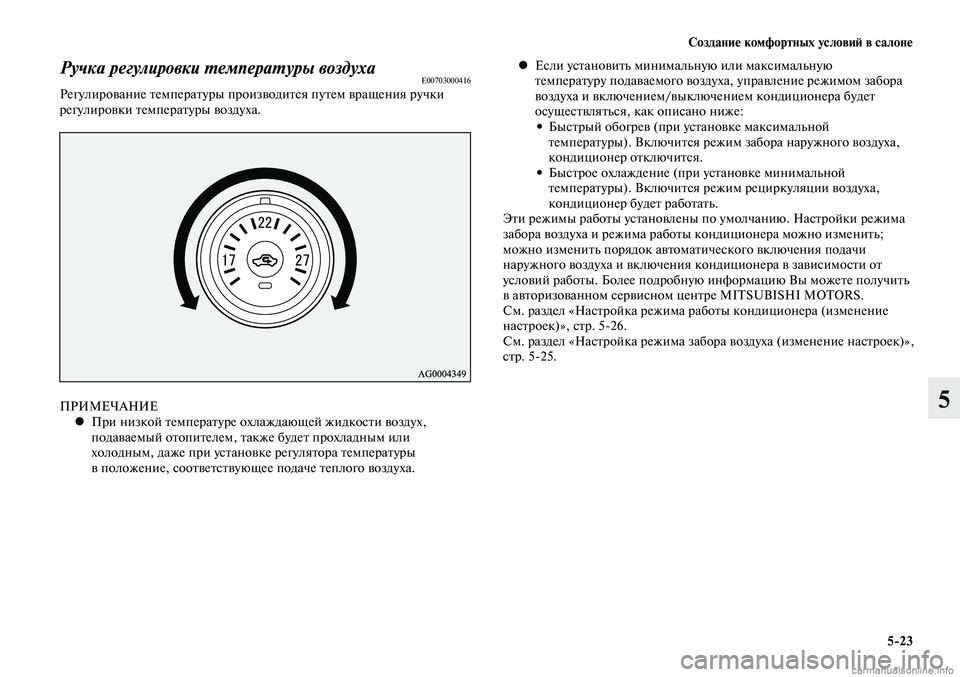

Создание комфортных условий в салоне
5-23
5
Ручка регулировки температуры воздухаE00703000416Регулирование температуры производится путем вращения ручки
регулировки температуры воздуха.
ПРИМЕЧАНИЕПри низкой температуре охлаждающей жидкости воздух,

•
подаваемый отопителем, также будет прохладным или
холодным, даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха. Если установить минимальную или максимальную

•
температуру подаваемого воздуха, управление режимом забора
воздуха и включением/выключением кондиционера будет
осуществляться, как описано ниже:Быстрый обогрев (при установке максимальной

•
температуры). Включится режим забора наружного воздуха,
кондиционер отключится.
Быстрое охлаждение (при установке минимальной

•
температуры). Включится режим рециркуляции воздуха,
кондиционер будет работать.
Эти режимы работы установлены по умолчанию. Настройки режима
забора воздуха и режима работы кондиционера можно изменить;
можно изменить порядок автоматического включения подачи
наружного воздуха и включения кондиционера в зависимости от
условий работы. Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
См. раздел «Настройка режима работы кондиционера (изменение
настроек)», стр. 5-26.
См. раздел «Настройка режима забора воздуха (изменение настроек)»,
стр. 5-25.

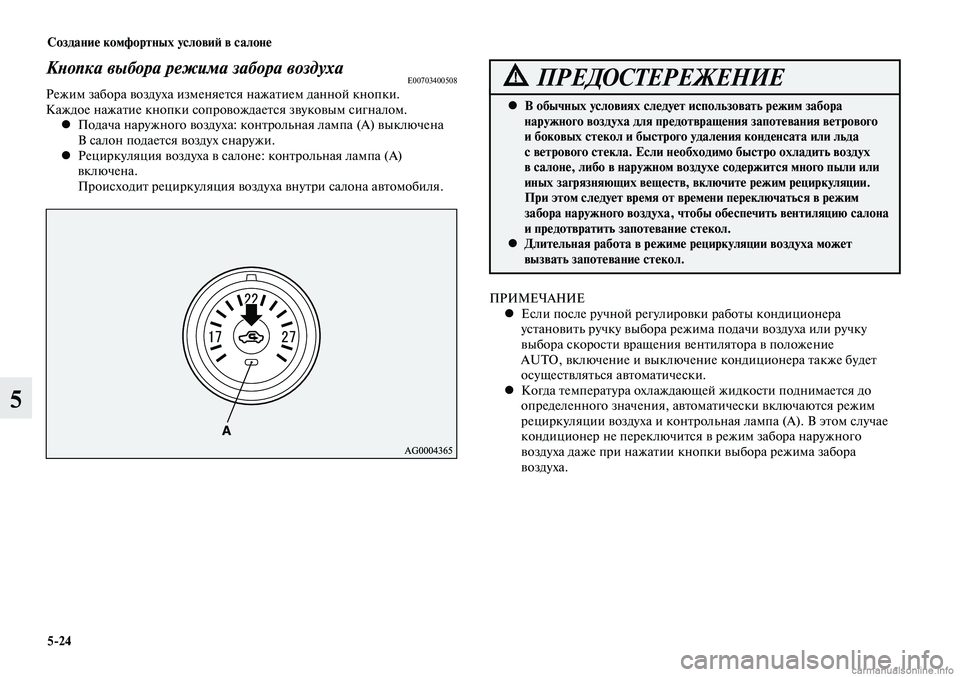

Создание комфортных условий в салоне
5-24
5
Кнопка выбора режима забора воздухаE00703400508Режим забора воздуха изменяется нажатием данной кнопки.
Каждое нажатие кнопки сопровождается звуковым сигналом.Подача наружного воздуха: контрольная лампа (А) выключена

•
В салон подается воздух снаружи.
Рециркуляция воздуха в салоне: контрольная лампа (А)

•
включена.
Происходит рециркуляция воздуха внутри салона автомобиля.В обычных условиях следует использовать режим забора

•
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или льда
с ветрового стекла. Если необходимо быстро охладить воздух
в салоне, либо в наружном воздухе содержится много пыли или
иных загрязняющих веществ, включите режим рециркуляции.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию салона
и предотвратить запотевание стекол.
Длительная работа в режиме рециркуляции воздуха может

•
вызвать запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕЕсли после ручной регулировки работы кондиционера

•
установить ручку выбора режима подачи воздуха или ручку
выбора скорости вращения вентилятора в положение
AUTO, включение и выключение кондиционера также будет
осуществляться автоматически.
Когда температура охлаждающей жидкости поднимается до

•
определенного значения, автоматически включаются режим
рециркуляции воздуха и контрольная лампа (А). В этом случае
кондиционер не переключится в режим забора наружного
воздуха даже при нажатии кнопки выбора режима забора
воздуха.
