Создание комфортных условий в салоне
5-35
5

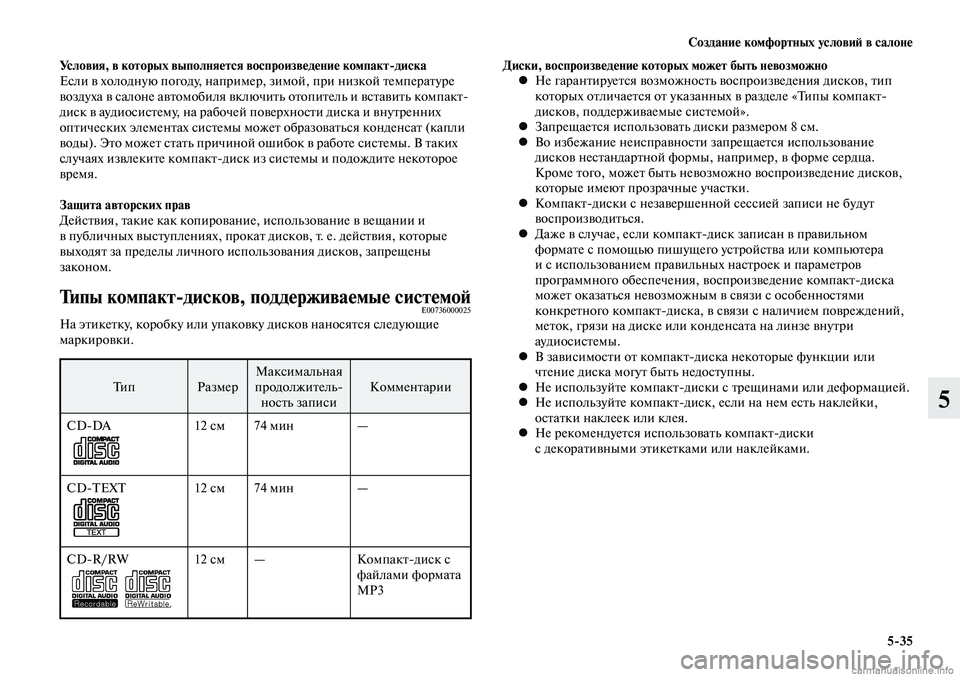

Условия, в которых выполняется воспроизведение компакт-диска
Если в холодную погоду, например, зимой, при низкой температуре
воздуха в салоне автомобиля включить отопитель и вставить компакт-
диск в аудиосистему, на рабочей поверхности диска и внутренних
оптических элементах системы может образоваться конденсат (капли
воды). Это может стать причиной ошибок в работе системы. В таких
случаях извлеките компакт-диск из системы и подождите некоторое
время.
Защита авторских прав
Действия, такие как копирование, использование в вещании и
в публичных выступлениях, прокат дисков, т. е. действия, которые
выходят за пределы личного использования дисков, запрещены
законом.
Типы компакт-дисков, поддерживаемые системойE00736000025На этикетку, коробку или упаковку дисков наносятся следующие
маркировки.
ТипРазмерМаксимальная
продолжитель- ность записи Комментарии
CD-DA
12 см 74 мин —
CD-TEXT
12 см 74 мин —
CD-R/RW
12 см — Компакт-диск с
файлами формата
MP3 Диски, воспроизведение которых может быть невозможно
Не гарантируется возможность воспроизведения дисков, тип

•
которых отличается от указанных в разделе «Типы компакт-
дисков, поддерживаемые системой».
Запрещается использовать диски размером 8 см.

•
Во избежание неисправности запрещается использование

•
дисков нестандартной формы, например, в форме сердца.
Кроме того, может быть невозможно воспроизведение дисков,
которые имеют прозрачные участки.
Компакт-диски с незавершенной сессией записи не будут

•
воспроизводиться.
Даже в случае, если компакт-диск записан в правильном

•
формате с помощью пишущего устройства или компьютера
и с использованием правильных настроек и параметров
программного обеспечения, воспроизведение компакт-диска
может оказаться невозможным в связи с особенностями
конкретного компакт-диска, в связи с наличием повреждений,
меток, грязи на диске или конденсата на линзе внутри
аудиосистемы.
В зависимости от компакт-диска некоторые функции или

•
чтение диска могут быть недоступны.
Не используйте компакт-диски с трещинами или деформацией.

•
Не используйте компакт-диск, если на нем есть наклейки,

•
остатки наклеек или клея.
Не рекомендуется использовать компакт-диски

•
с декоративными этикетками или наклейками.

Создание комфортных условий в салоне
5-36
5
Нестандартные компакт-диски
Данная аудиосистема способна проигрывать музыкальные компакт-
диски, однако следует учитывать следующие рекомендации
относительно стандартов компакт-дисков.Убедитесь, что Вы используете компакт-диски с маркировкой

•
на поверхности с наклейкой.
Не гарантируется воспроизведение нестандартных дисков.

•
Даже в случае если воспроизведение возможно, не
гарантируется высокое качество звука.
При воспроизведении нестандартных компакт-дисков могут

•
возникнуть следующие ситуации.Шум во время воспроизведения.

•
Неравномерное воспроизведение.

•
Невозможно распознать диск.

•
Невозможно воспроизвести первую запись.

•
По сравнению с обычными компакт-дисками может пройти

•
больше времени до начала воспроизведения.
Воспроизведение может начаться не с начала записи.

•
Некоторые фрагменты при воспроизведении могут быть

•
пропущены.
Может произойти остановка воспроизведения записи.

•
Отображение записей может быть некорректным.

•
Аудиофайлы (MP3/WMA/AAC)E00736100026Данная аудиосистема может воспроизводить файлы формата MP3/
WMA/AAC, записанные на дисках CD-ROM, CD-R/RW или в памяти
устройств USB.
Существуют ограничения по использованию файлов и носителей,
поэтому необходимо сначала ознакомиться со следующей
информацией перед записью аудиофайлов MP3/WMA/AAC на диски
или устройства USB. Также прочитайте руководства по эксплуатации
привода CD-R/RW и программного обеспечения используемого для
записи, чтобы правильно выполнять все операции.
Если аудиофайлы MP3/WMA/AAC/WAV содержат информацию
о заголовке и другие сведения, то эти данные будут отображены
на дисплее.
Компакт-диски однократной записи и компакт-диски

•
многократной записи могут быть использованы только для
воспроизведения аудиофайлов в формате MP3.
Такие действия, как копирование музыкальных дисков или

•
файлов, бесплатное или платное их распространение, загрузка
через Интернет или другими способами на серверы, являются
незаконными.
Присваивайте расширения «.mp3», «.wma» или «.m4a» только

•
файлам формата MP3/WMA/AAC. Воспроизведение дисков, на
которых записаны файлы с указанием неправильного формата,
может сопровождаться слишком высоким уровнем громкости, что
приведет к повреждению динамиков или аварии.
ПРЕДОСТЕРЕЖЕНИЕ

Создание комфортных условий в салоне
5-37
5
ПРИМЕЧАНИЕВ зависимости от состояния записывающего устройства

•
или программного обеспечения воспроизведение может
выполняться неправильно. В таких случаях изучите руководство
по эксплуатации вашего оборудования или программного
обеспечения.
В зависимости от используемой операционной системы, ее

•
версии, программного обеспечения или настроек файлам могут
не присваиваться расширения. В таких случаях необходимо
присвоить файлам расширения .mp3, .wma или .m4a при
копировании файлов.
Размер файла для воспроизведения не должен превышать 2 Гб.

•
Поддерживаемые форматы данныхE00736200027Форматы данных, поддерживаемые при воспроизведении с дисков
(CD-ROM, CD-R/RW) и USB-устройств, различаются.
Формат данных Компакт-дискUSB-устройство
MP3 •
•
WMA X•
AAC X•
Структура папокE00736300044Система способна распознавать структуру папок, содержащую
до 8 уровней.
Для управления записями можно создать структуру папок типа
Жанр — Исполнитель — Альбом — Запись (файлы формата MP3/
WMA/AAC).
Корневой каталог
Папка
Аудиофайл
Уровень 1 Уровень 2 Уровень 3 Уровень 4Уровень 5

Создание комфортных условий в салоне
5-38
5
ОписаниеХарактеристика Подробности
Характе-
ристики
формата ISO9660
Уровень 1
Максимальная длина
названия файла —
8 сим волов, расширение
фай ла — 3 символа.
(одно байтовые буквен-
но-цифровые символы,
прописные буквы, циф-
ры; допускается исполь-
зование символа «_»)
Расширение
файловой си-
стемы ISO9660 Joliet
Допускается использо-
вание названий файлов
длиной до 64 символов.
Многосесси-
онные диски Не поддерживается (поддерживается только первая
сессия).
Максималь-
ное количе-
ство уровней 8 уровней (корневой каталог является 1-м уровнем)
Максималь-
ное количе-
ство папок 700 папок, включая корневой каталог
Макси-
мальное
количество
файлов* 165 535 файлов (общее количество файлов на
носителе. Не учитываются файлы, формат которых
отличается от MP3, WMA и AAC).
Ограничение
названий
фай
лов и
папокНе более 64 байт (для кодировки Unicode —
32 символа). Файлы и папки, длина названий
которых превышает данное значение, не будут
отображаться или воспроизводиться системой.
Поддер-
живаемые
форматы
USB Рекомендуемая файловая система — FAT32.
Только 1 раздел. *
1:
Не учитываются файлы, формат которых отличается от
MP3/WMA/AAC. Тем не менее, при хранении большого
количества записей в одной папке некоторые записи не будут
распознаны аудиосистемой, даже если их количество не
превышает максимальное допустимое значение. В таких случаях
рекомендуется распределить записи в несколько папок.
ПРИМЕЧАНИЕ Порядок отображения папок и файлов в данной системе может

•
отличаться от порядка отображения на экране компьютера.
Что такое формат MP3?E00736400029MP3 — это аббревиатура от «MPEG-1 Audio Layer 3». MPEG —
аббревиатура названия стандарта сжатия видеоинформации «Motion
Picture Experts Group», который используется для видеодисков и т. д.
MP3 является одним из методом сжатия аудиоданных, который
регламентируется стандартом MPEG. Данный способ уменьшает
качество звуковых частот, которые находятся за пределами
восприятия человеческого уха или скрыты более громкими звуками.
За счет этого обеспечивается высокое качество данных при
небольшом размере.
Это позволяет сжать размер записей с музыкального диска
приблизительно в 10 раз без заметного снижения качества звука,
т. е. на один диск CD-R/RW можно записать приблизительно
10 музыкальных дисков.
MP3-файлы, отличающиеся от стандарта, могут являться

•
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
ПРЕДОСТЕРЕЖЕНИЕ

Создание комфортных условий в салоне
5-39
5

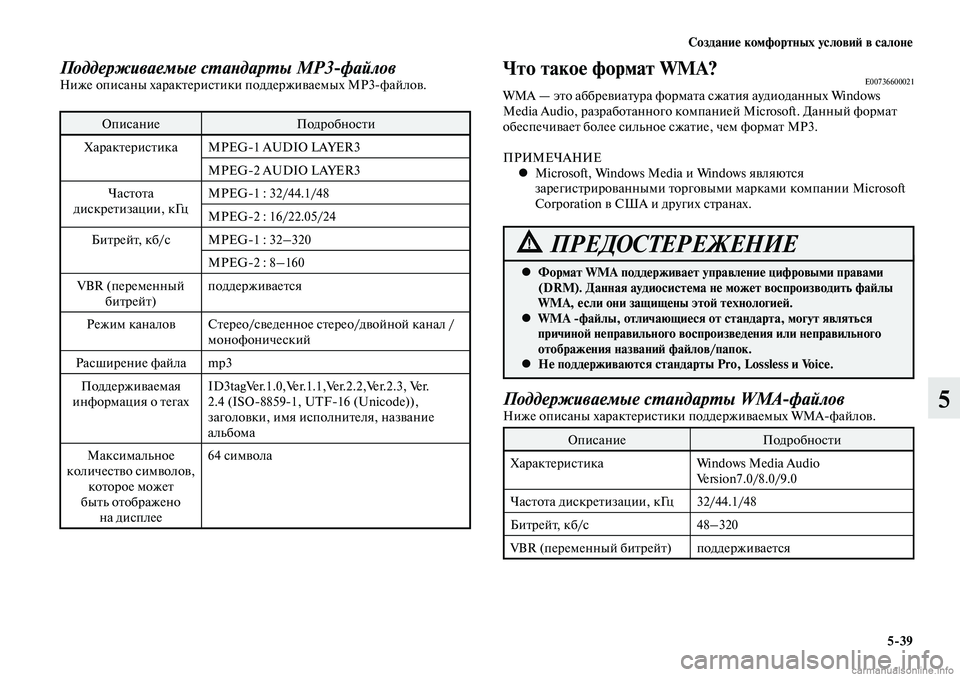

Поддерживаемые стандарты MP3-файловНиже описаны характеристики поддерживаемых MP3-файлов.
ОписаниеПодробности
Характеристика MPEG-1 AUDIO LAYER3
MPEG-2 AUDIO LAYER3
Частота
дискретизации, кГц MPEG-1 : 32/44.1/48
MPEG-2 : 16/22.05/24
Битрейт, кб/с MPEG-1 : 32–320
MPEG-2 : 8–160
VBR (переменный битрейт) поддерживается
Режим каналов Стерео/сведенное стерео/двойной канал /
монофонический
Расширение файла mp3
Поддерживаемая
информация о тегах ID3tagVer.1.0,Ver.1.1,Ver.2.2,Ver.2.3, Ver.
2.4 (ISO-8859-1, UTF-16 (Unicode)),
заголовки, имя исполнителя, название
альбома
Максимальное
количество символов, которое может
быть отображено на дисплее 64 символа
Что такое формат WMA?E00736600021WMA — это аббревиатура формата сжатия аудиоданных Windows
Media Audio, разработанного компанией Microsoft. Данный формат
обеспечивает более сильное сжатие, чем формат MP3.
ПРИМЕЧАНИЕ
Microsoft, Windows Media и Windows являются

•
зарегистрированными торговыми марками компании Microsoft
Corporation в США и других странах.
Формат WMA поддерживает управление цифровыми правами

•
(DRM). Данная аудиосистема не может воспроизводить файлы
WMA, если они защищены этой технологией.
WMA -файлы, отличающиеся от стандарта, могут являться

•
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
Не поддерживаются стандарты Pro, Lossless и Voice.

•
ПРЕДОСТЕРЕЖЕНИЕ
Поддерживаемые стандарты WMA-файловНиже описаны характеристики поддерживаемых WMA-файлов.
Описание Подробности
Характеристика Windows Media Audio
Version7.0/8.0/9.0
Частота дискретизации, кГц 32/44.1/48
Битрейт, кб/с 48–320
VBR (переменный битрейт) поддерживается

Создание комфортных условий в салоне
5-40
5
ОписаниеПодробности
Режим каналов Стерео/монофонический
Расширение файла wma
Поддерживаемая информация о тегах Теги WMA
Название записи, имя
исполнителя, название альбома
Максимальное количество
символов, которое может быть отображено на дисплее 64 символа

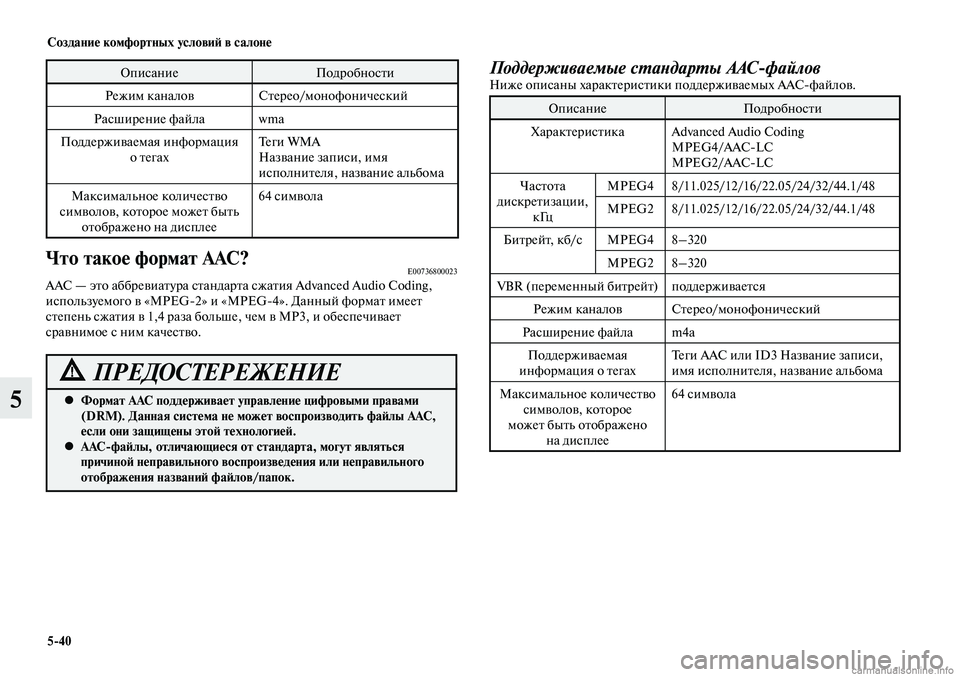

Что такое формат AAC?E00736800023AAC — это аббревиатура стандарта сжатия Advanced Audio Coding,
используемого в «MPEG-2» и «MPEG-4». Данный формат имеет
степень сжатия в 1,4 раза больше, чем в MP3, и обеспечивает
сравнимое с ним качество.
Формат AAC поддерживает управление цифровыми правами

•
(DRM). Данная система не может воспроизводить файлы AAC,
если они защищены этой технологией.
AAC-файлы, отличающиеся от стандарта, могут являться

•
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
ПРЕДОСТЕРЕЖЕНИЕ
Поддерживаемые стандарты AAC-файловНиже описаны характеристики поддерживаемых AAC-файлов.
Описание Подробности
Характеристика Advanced Audio Coding
MPEG4/AAC-LC
MPEG2/AAC-LC
Частота
дискретизации, кГц MPEG4
8/11.025/12/16/22.05/24/32/44.1/48
MPEG2 8/11.025/12/16/22.05/24/32/44.1/48
Битрейт, кб/с MPEG48–320
MPEG2 8–320
VBR (переменный битрейт) поддерживается
Режим каналов Стерео/монофонический
Расширение файла m4a
Поддерживаемая
информация о тегах Теги AAC или ID3 Название записи,
имя исполнителя, название альбома
Максимальное количество символов, которое
может быть отображено на дисплее 64 символа

Создание комфортных условий в салоне
5-41
5

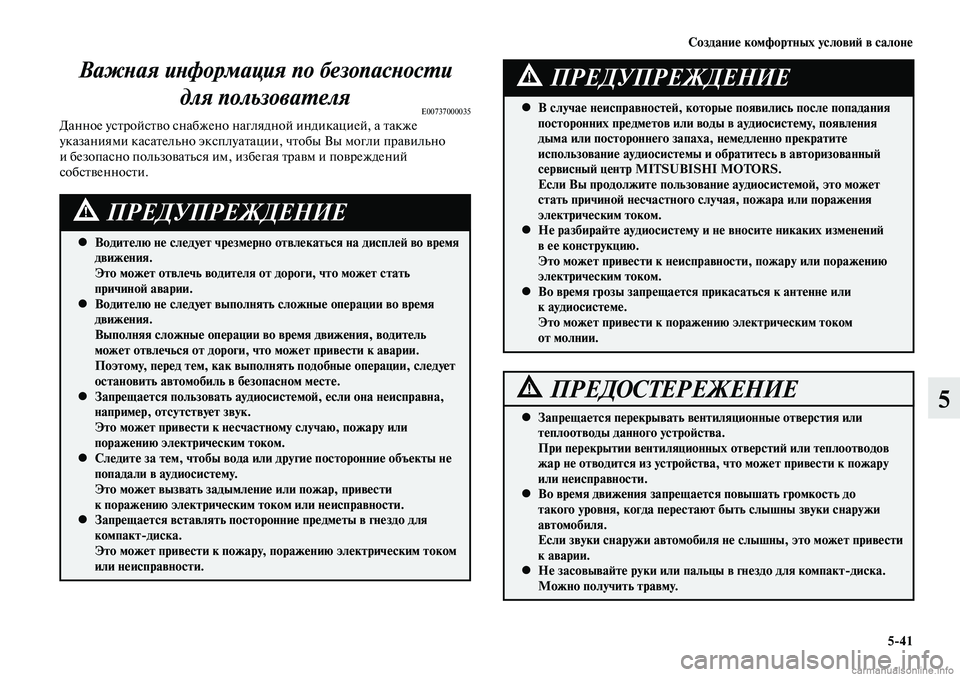

Важная информация по безопасности для пользователя
E00737000035Данное устройство снабжено наглядной индикацией, а также
указаниями касательно эксплуатации, чтобы Вы могли правильно
и безопасно пользоваться им, избегая травм и повреждений
собственности.
Водителю не следует чрезмерно отвлекаться на дисплей во время

•
движения.
Это может отвлечь водителя от дороги, что может стать
причиной аварии.
Водителю не следует выполнять сложные операции во время

•
движения.
Выполняя сложные операции во время движения, водитель
может отвлечься от дороги, что может привести к аварии.
Поэтому, перед тем, как выполнять подобные операции, следует
остановить автомобиль в безопасном месте.
Запрещается пользовать аудиосистемой, если она неисправна,

•
например, отсутствует звук.
Это может привести к несчастному случаю, пожару или
поражению электрическим током.
Следите за тем, чтобы вода или другие посторонние объекты не

•
попадали в аудиосистему.
Это может вызвать задымление или пожар, привести
к поражению электрическим током или неисправности.
Запрещается вставлять посторонние предметы в гнездо для

•
компакт-диска.
Это может привести к пожару, поражению электрическим током
или неисправности.
ПРЕДУПРЕЖДЕНИЕ
В случае неисправностей, которые появились после попадания

•
посторонних предметов или воды в аудиосистему, появления
дыма или постороннего запаха, немедленно прекратите
использование аудиосистемы и обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Если Вы продолжите пользование аудиосистемой, это может
стать причиной несчастного случая, пожара или поражения
электрическим током.
Не разбирайте аудиосистему и не вносите никаких изменений

•
в ее конструкцию.
Это может привести к неисправности, пожару или поражению
электрическим током.
Во время грозы запрещается прикасаться к антенне или

•
к аудиосистеме.
Это может привести к поражению электрическим током
от молнии.
ПРЕДУПРЕЖДЕНИЕ
Запрещается перекрывать вентиляционные отверстия или

•
теплоотводы данного устройства.
При перекрытии вентиляционных отверстий или теплоотводов
жар не отводится из устройства, что может привести к пожару
или неисправности.
Во время движения запрещается повышать громкость до

•
такого уровня, когда перестают быть слышны звуки снаружи
автомобиля.
Если звуки снаружи автомобиля не слышны, это может привести
к аварии.
Не засовывайте руки или пальцы в гнездо для компакт-диска.

•
Можно получить травму.
ПРЕДОСТЕРЕЖЕНИЕ

Создание комфортных условий в салоне
5-42
5

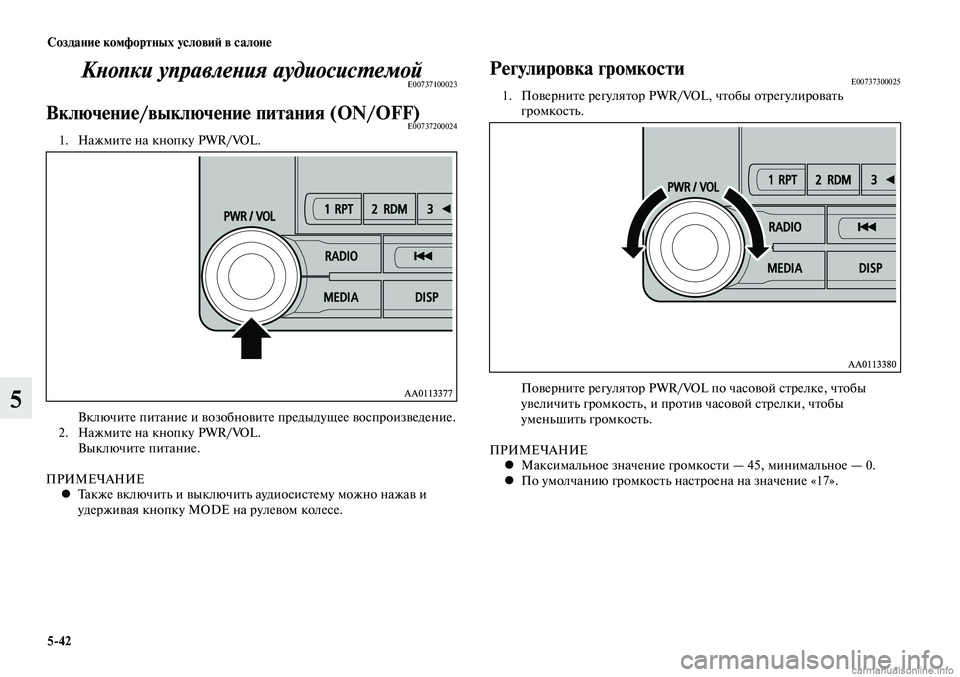

Кнопки управления аудиосистемойE00737100023
Включение/выключение питания (ON/OFF)E00737200024 1. Нажмите на кнопку PWR/VOL.
Включите питание и возобновите предыдущее воспроизведение.
2. Нажмите на кнопку PWR/VOL.
Выключите питание.
ПРИМЕЧАНИЕ Также включить и выключить аудиосистему можно нажав и

•
удерживая кнопку MODE на рулевом колесе.
Регулировка громкостиE00737300025 1. Поверните регулятор PWR/VOL, чтобы отрегулировать
громкость.
Поверните регулятор PWR/VOL по часовой стрелке, чтобы
увеличить громкость, и против часовой стрелки, чтобы
уменьшить громкость.
ПРИМЕЧАНИЕ Максимальное значение громкости — 45, минимальное — 0.

•
По умолчанию громкость настроена на значение «17».

•

Создание комфортных условий в салоне
5-43
5

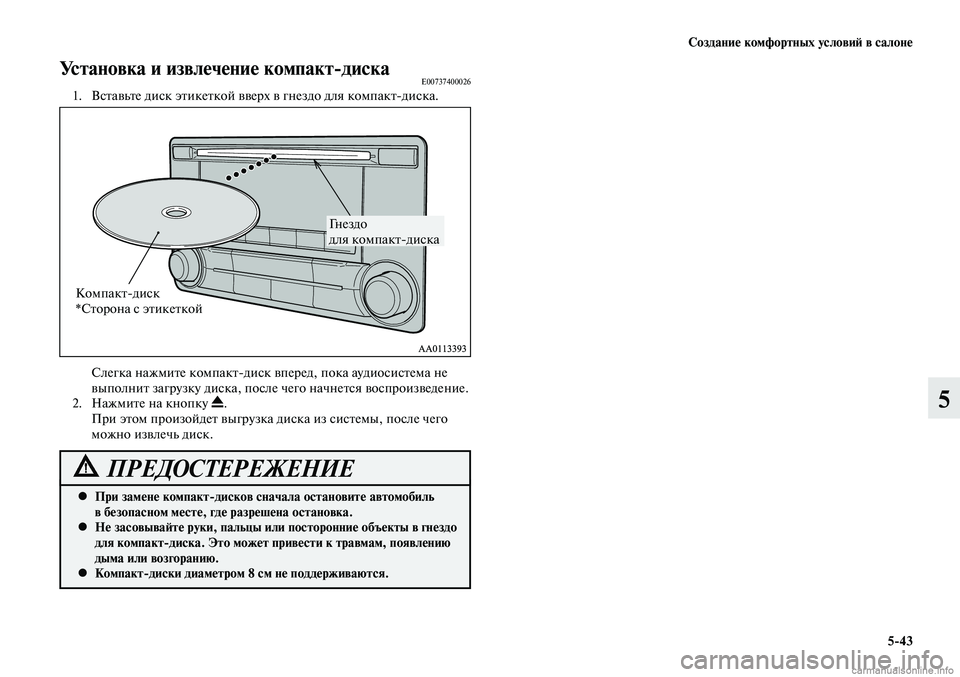

Установка и извлечение компакт-дискаE00737400026 1. Вставьте диск этикеткой вверх в гнездо для компакт-диска.
Слегка нажмите компакт-диск вперед, пока аудиосистема не
выполнит загрузку диска, после чего начнется воспроизведение.
2. Нажмите на кнопку
.
При этом произойдет выгрузка диска из системы, после чего
можно извлечь диск.
При замене компакт-дисков сначала остановите автомобиль

•
в безопасном месте, где разрешена остановка.
Не засовывайте руки, пальцы или посторонние объекты в гнездо

•
для компакт-диска. Это может привести к травмам, появлению
дыма или возгоранию.
Компакт-диски диаметром 8 см не поддерживаются.

•
ПРЕДОСТЕРЕЖЕНИЕ
Компакт-диск
*Сторона с этикеткой
Гнездо
для компакт-диска

Создание комфортных условий в салоне
5-44
5
1- Кнопка
Используется для извлечения диска.
2- Кнопка 3
/кнопка 4 Используются для ускоренного воспроизведения текущего аудио-
файла в прямой/обратной последовательности. При прослуши-
вании радио используются в качестве кнопок памяти 3 и 4.
3- Кнопка 2RDM
Режим воспроизведения записей в случайном порядке, при
прослушивании радио используется в качестве кнопки памяти 2.
4- Кнопка 1RPT
Режим повторного воспроизведения записей, при
прослушивании радио используется в качестве кнопки памяти 1.
5- Кнопка RADIO
Включение радиоприемника и переключение диапазонов.
6- Кнопка (регулятор) PWR/VOL
Регулировка громкости и включение/выключение питания.
7- Кнопка MEDIA
Переключение между компакт-диском и другими источниками.
Hold down the key to switch to AUX.
8- DISPkey
Переключение информации, отображаемой на дисплее.
9- Кнопка PTY/SCAN
Воспроизведение записей в режиме сканирования, при
прослушивании радио используется для поиска по типу
радиопередач (PTY).
10- Кнопка TP
Получение сообщений о дорожном движении.
11- Гнездо для компакт-диска
12- Кнопка PAGE
Пролистывание отображаемых на дисплее страниц.
Назначение кнопокE00737500030Здесь описаны названия и функции каждой кнопки.
