Общие сведения
3

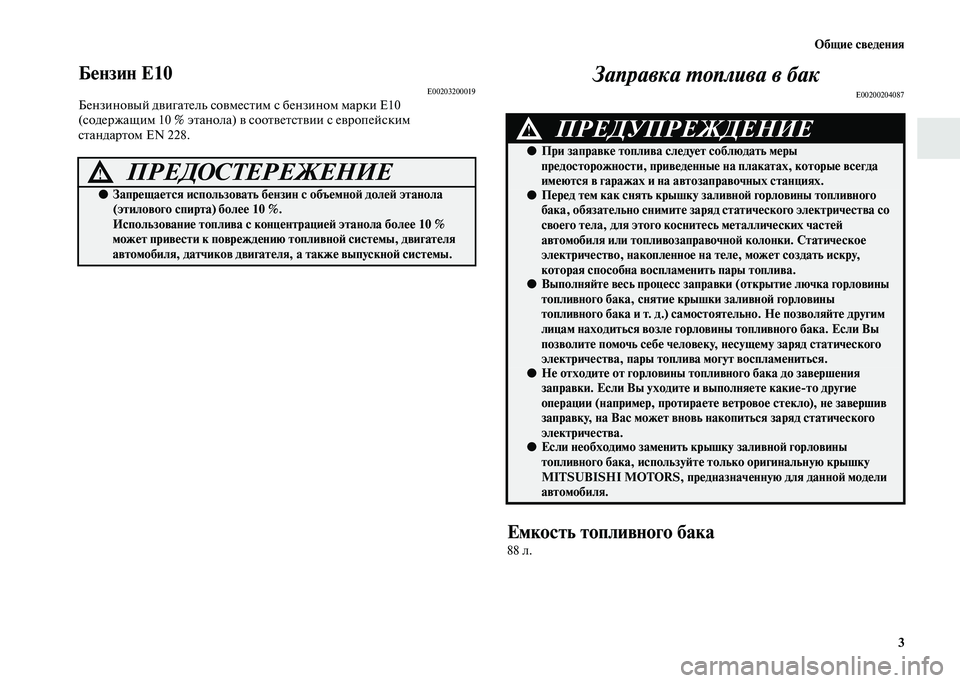

Бензин Е10E00203200019Бензиновый двигатель совместим с бензином марки Е10
(содержащим 10 % этанола) в соответствии с европейским
стандартом EN 228.
Заправка топлива в бакE00200204087
Емкость топливного бака
88 л.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается использовать бензин с объемной долей этанола
(этилового спирта) более 10 %.
Использование топлива с концентрацией этанола более 10 %
может привести к повреждению топливной системы, двигателя
автомобиля, датчиков двигателя, а также выпускной системы.
ПРЕДУПРЕЖДЕНИЕ!
●При заправке топлива следует соблюдать меры
предосторожности, приведенные на плакатах, которые всегда
имеются в гаражах и на автозаправочных станциях.
●Перед тем как снять крышку заливной горловины топливного
бака, обязательно снимите заряд статического электричества со
своего тела, для этого коснитесь металлических частей
автомобиля или топливозаправочной колонки. Статическое
электричество, накопленное на теле, может создать искру,
которая способна воспламенить пары топлива.
●Выполняйте весь процесс заправки (открытие лючка горловины
топливного бака, снятие крышки заливной горловины
топливного бака и т. д.) самостоятельно. Не позволяйте другим
лицам находиться возле горловины топливного бака. Если Вы
позволите помочь себе человеку, несущему заряд статического
электричества, пары топлива могут воспламениться.
●Не отходите от горловины топливного бака до завершения
заправки. Если Вы уходите и выполняете какие-то другие
операции (например, протираете ветровое стекло), не завершив
заправку, на Вас может вновь накопиться заряд статического
электричества.
●Если необходимо заменить крышку заливной горловины
топливного бака, используйте только оригинальную крышку
MITSUBISHI MOTORS, предназначенную для данной модели
автомобиля.
Page 12 of 520
4 Общие сведения

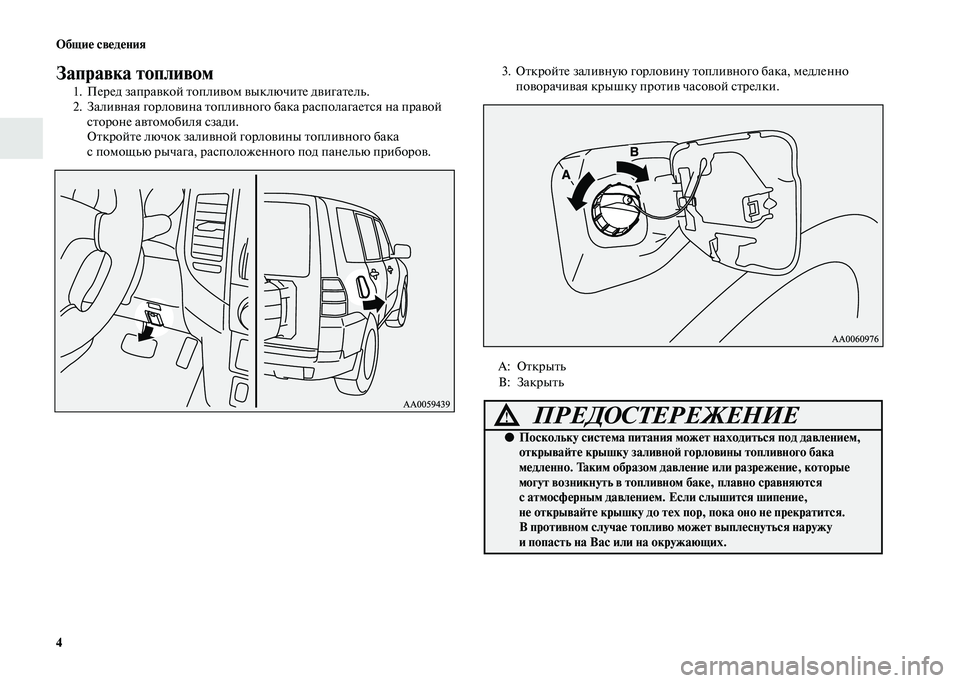

Заправка топливом
1. Перед заправкой топливом выключите двигатель.
2. Заливная горловина топливного бака располагается на правой
стороне автомобиля сзади.
Откройте лючок заливной горловины топливного бака
с помощью рычага, расположенного под панелью приборов.
3. Откройте заливную горловину топливного бака, медленно
поворачивая крышку против часовой стрелки.
A: Открыть
B: Закрыть
ПРЕДОСТЕРЕЖЕНИЕ!
●Поскольку система питания может находиться под давлением,
открывайте крышку заливной горловины топливного бака
медленно. Таким образом давление или разрежение, которые
могут возникнуть в топливном баке, плавно сравняются
с атмосферным давлением. Если слышится шипение,
не открывайте крышку до тех пор, пока оно не прекратится.
В противном случае топливо может выплеснуться наружу
и попасть на Вас или на окружающих.
Page 13 of 520
Общие сведения
5

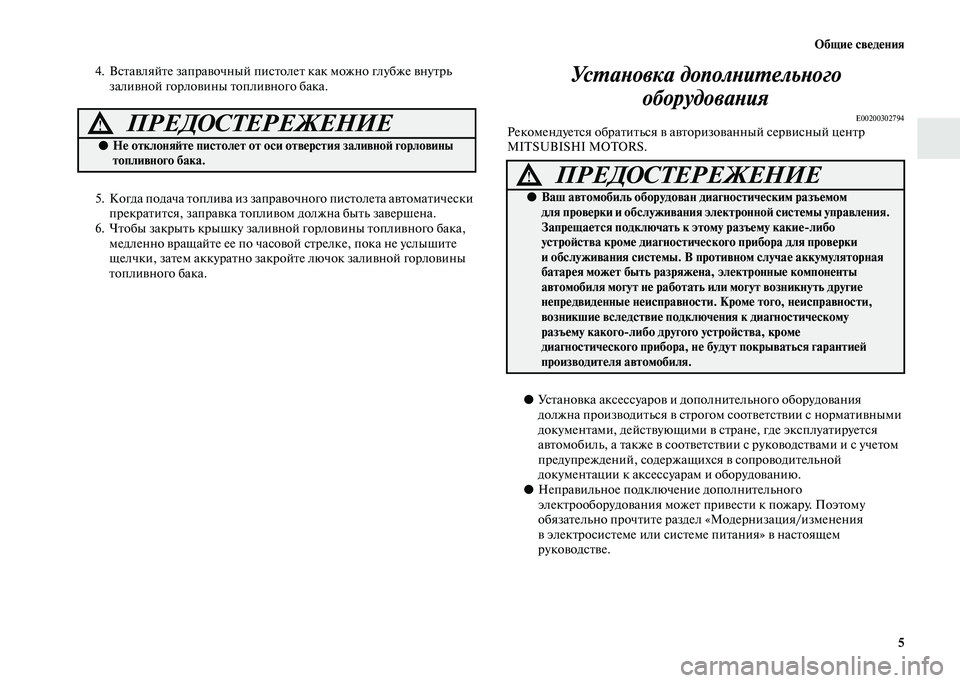

4. Вставляйте заправочный пистолет как можно глубже внутрь
заливной горловины топливного бака.
5. Когда подача топлива из заправочного пистолета автоматически
прекратится, заправка топливом должна быть завершена.
6. Чтобы закрыть крышку заливной горловины топливного бака,
медленно вращайте ее по часовой стрелке, пока не услышите
щелчки, затем аккуратно закройте лючок заливной горловины
топливного бака.Установка дополнительного
оборудования
E00200302794Рекомендуется обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Установка аксессуаров и дополнительного оборудования
должна производиться в строгом соответствии с нормативными
документами, действующими в стране, где эксплуатируется
автомобиль, а также в соответствии с руководствами и с учетом
предупреждений, содержащихся в сопроводительной
документации к аксессуарам и оборудованию.
●Неправильное подключение дополнительного
электрооборудования может привести к пожару. Поэтому
обязательно прочтите раздел «Модернизация/изменения
в электросистеме или системе питания» в настоящем
руководстве.ПРЕДОСТЕРЕЖЕНИЕ!
●Не отклоняйте пистолет от оси отверстия заливной горловины
топливного бака.
ПРЕДОСТЕРЕЖЕНИЕ!
●Ваш автомобиль оборудован диагностическим разъемом
для проверки и обслуживания электронной системы управления.
Запрещается подключать к этому разъему какие-либо
устройства кроме диагностического прибора для проверки
и обслуживания системы. В противном случае аккумуляторная
батарея может быть разряжена, электронные компоненты
автомобиля могут не работать или могут возникнуть другие
непредвиденные неисправности. Кроме того, неисправности,
возникшие вследствие подключения к диагностическому
разъему какого-либо другого устройства, кроме
диагностического прибора, не будут покрываться гарантией
производителя автомобиля.
Page 14 of 520
6 Общие сведения

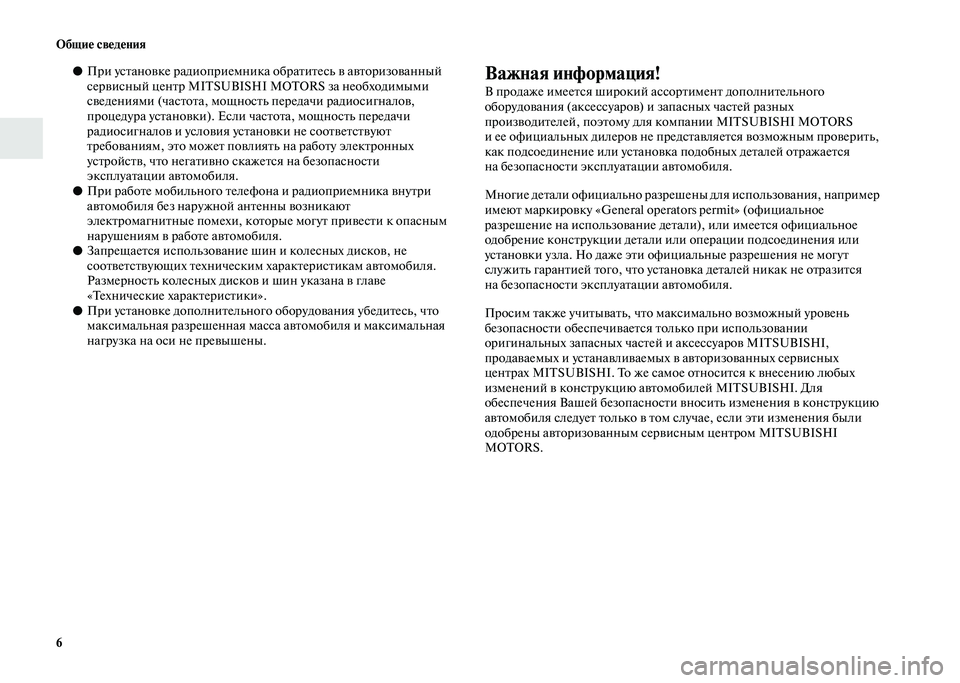

●При установке радиоприемника обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS за необходимыми
сведениями (частота, мощность передачи радиосигналов,
процедура установки). Если частота, мощность передачи
радиосигналов и условия установки не соответствуют
требованиям, это может повлиять на работу электронных
устройств, что негативно скажется на безопасности
эксплуатации автомобиля.
●При работе мобильного телефона и радиоприемника внутри
автомобиля без наружной антенны возникают
электромагнитные помехи, которые могут привести к опасным
нарушениям в работе автомобиля.
●Запрещается использование шин и колесных дисков, не
соответствующих техническим характеристикам автомобиля.
Размерность колесных дисков и шин указана в главе
«Технические характеристики».
●При установке дополнительного оборудования убедитесь, что
максимальная разрешенная масса автомобиля и максимальная
нагрузка на оси не превышены.Важная информация!
В продаже имеется широкий ассортимент дополнительного
оборудования (аксессуаров) и запасных частей разных
производителей, поэтому для компании MITSUBISHI MOTORS
и ее официальных дилеров не представляется возможным проверить,
как подсоединение или установка подобных деталей отражается
на безопасности эксплуатации автомобиля.
Многие детали официально разрешены для использования, например
имеют маркировку «General operators permit» (официальное
разрешение на использование детали), или имеется официальное
одобрение конструкции детали или операции подсоединения или
установки узла. Но даже эти официальные разрешения не могут
служить гарантией того, что установка деталей никак не отразится
на безопасности эксплуатации автомобиля.
Просим также учитывать, что максимально возможный уровень
безопасности обеспечивается только при использовании
оригинальных запасных частей и аксессуаров MITSUBISHI,
продаваемых и устанавливаемых в авторизованных сервисных
центрах MITSUBISHI. То же самое относится к внесению любых
изменений в конструкцию автомобилей MITSUBISHI. Для
обеспечения Вашей безопасности вносить изменения в конструкцию
автомобиля следует только в том случае, если эти изменения были
одобрены авторизованным сервисным центром MITSUBISHI
MOTORS.
Page 15 of 520
Общие сведения
7

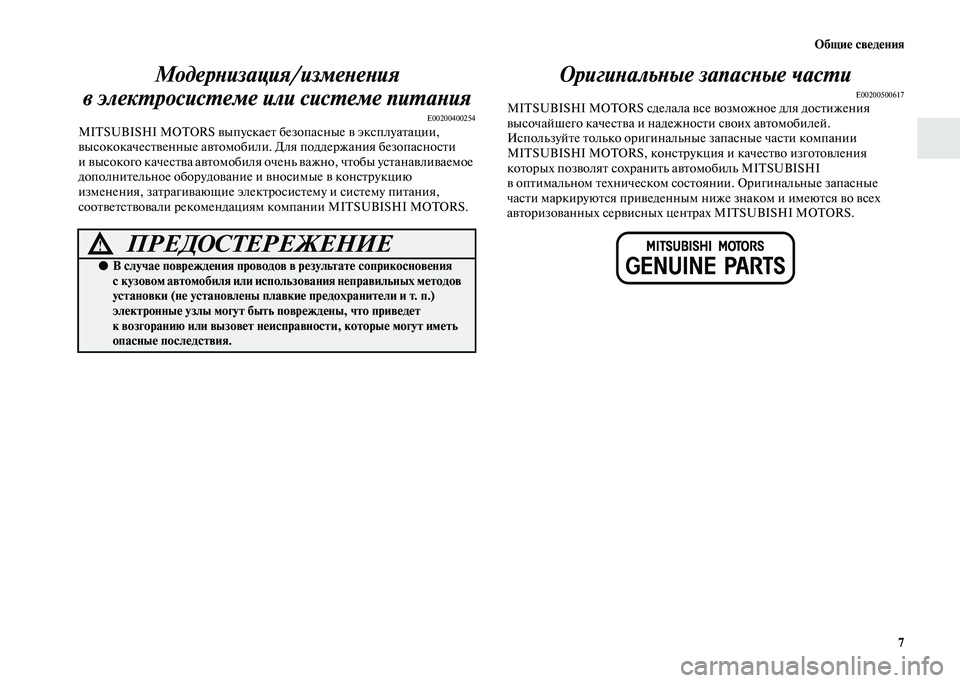

Модернизация/изменения
в электросистеме или системе питания
E00200400254MITSUBISHI MOTORS выпускает безопасные в эксплуатации,
высококачественные автомобили. Для поддержания безопасности
и высокого качества автомобиля очень важно, чтобы устанавливаемое
дополнительное оборудование и вносимые в конструкцию
изменения, затрагивающие электросистему и систему питания,
соответствовали рекомендациям компании MITSUBISHI MOTORS.
Оригинальные запасные частиE00200500617MITSUBISHI MOTORS сделала все возможное для достижения
высочайшего качества и надежности своих автомобилей.
Используйте только оригинальные запасные части компании
MITSUBISHI MOTORS, конструкция и качество изготовления
которых позволят сохранить автомобиль MITSUBISHI
в оптимальном техническом состоянии. Оригинальные запасные
части маркируются приведенным ниже знаком и имеются во всех
авторизованных сервисных центрах MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●В случае повреждения проводов в результате соприкосновения
с кузовом автомобиля или использования неправильных методов
установки (не установлены плавкие предохранители и т. п.)
электронные узлы могут быть повреждены, что приведет
к возгоранию или вызовет неисправности, которые могут иметь
опасные последствия.
Page 16 of 520
8 Общие сведения

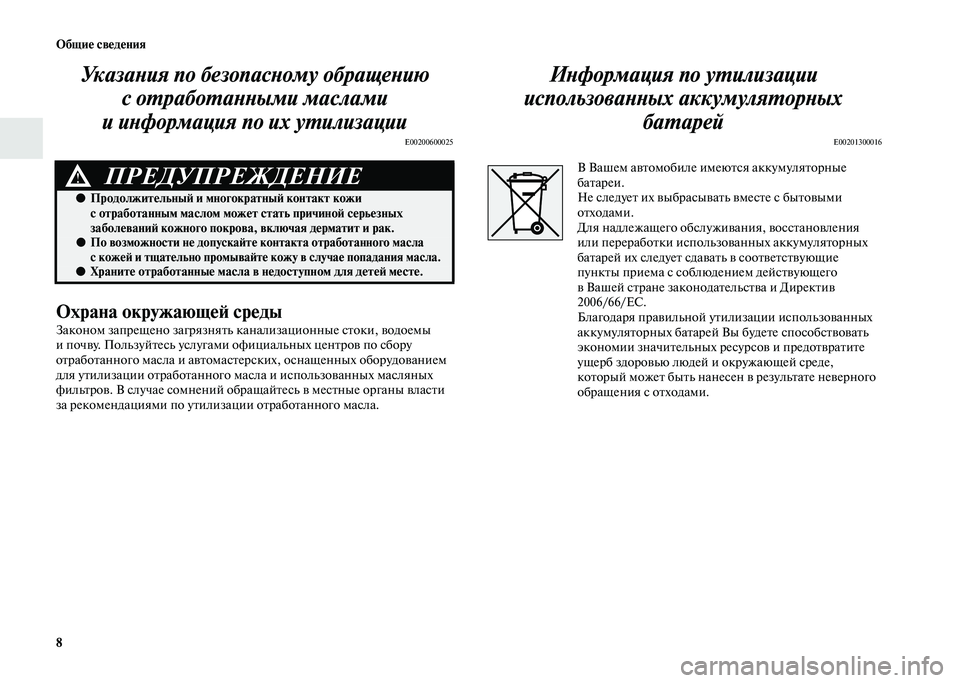

Указания по безопасному обращению
с отработанными маслами
и информация по их утилизации
E00200600025
Охрана окружающей среды
Законом запрещено загрязнять канализационные стоки, водоемы
и почву. Пользуйтесь услугами официальных центров по сбору
отработанного масла и автомастерских, оснащенных оборудованием
для утилизации отработанного масла и использованных масляных
фильтров. В случае сомнений обращайтесь в местные органы власти
за рекомендациями по утилизации отработанного масла.
Информация по утилизации
использованных аккумуляторных
батарей
E00201300016
ПРЕДУПРЕЖДЕНИЕ!
●Продолжительный и многократный контакт кожи
с отработанным маслом может стать причиной серьезных
заболеваний кожного покрова, включая дерматит и рак.
●По возможности не допускайте контакта отработанного масла
с кожей и тщательно промывайте кожу в случае попадания масла.
●Храните отработанные масла в недоступном для детей месте.
В Вашем автомобиле имеются аккумуляторные
батареи.
Не следует их выбрасывать вместе с бытовыми
отходами.
Для надлежащего обслуживания, восстановления
или переработки использованных аккумуляторных
батарей их следует сдавать в соответствующие
пункты приема с соблюдением действующего
в Вашей стране законодательства и Директив
2006/66/EC.
Благодаря правильной утилизации использованных
аккумуляторных батарей Вы будете способствовать
экономии значительных ресурсов и предотвратите
ущерб здоровью людей и окружающей среде,
который может быть нанесен в результате неверного
обращения с отходами.
Page 17 of 520
1

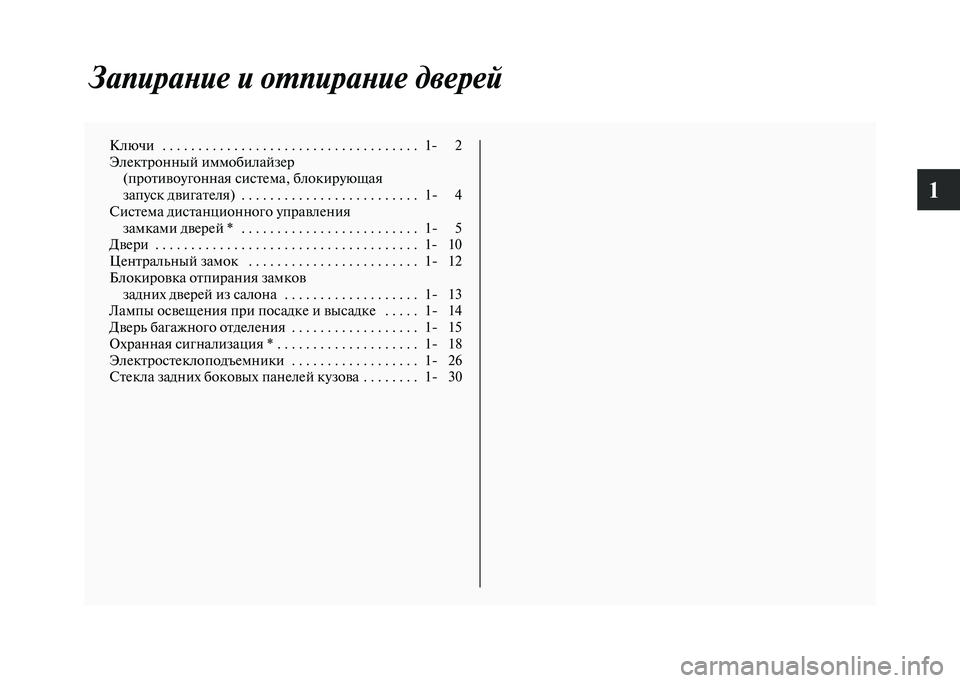

Запирание и отпирание дверей
Ключи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1- 2

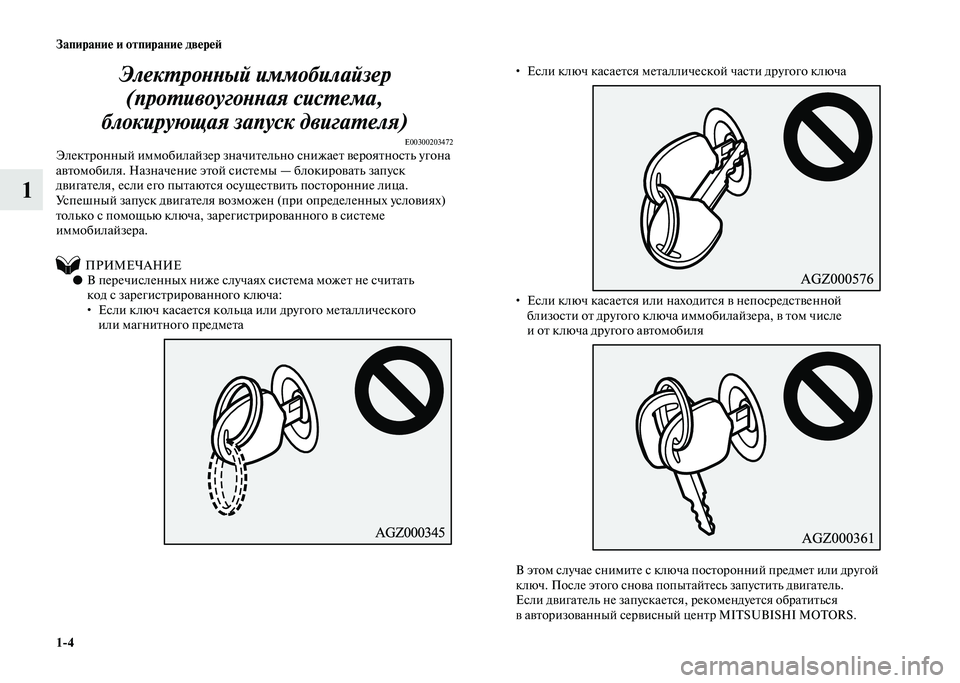

Электронный иммобилайзер
(противоугонная система, блокирующая
запуск двигателя) . . . . . . . . . . . . . . . . . . . . . . . . . 1- 4
Система дистанционного управления
замками дверей * . . . . . . . . . . . . . . . . . . . . . . . . . 1- 5
Двери . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1- 10
Центральный замок . . . . . . . . . . . . . . . . . . . . . . . . 1- 12
Блокировка отпирания замков
задних дверей из салона . . . . . . . . . . . . . . . . . . . 1- 13
Лампы освещения при посадке и высадке . . . . . 1- 14
Дверь багажного отделения . . . . . . . . . . . . . . . . . . 1- 15
Охранная сигнализация * . . . . . . . . . . . . . . . . . . . . 1- 18
Электростеклоподъемники . . . . . . . . . . . . . . . . . . 1- 26
Стекла задних боковых панелей кузова . . . . . . . . 1- 30
Page 18 of 520

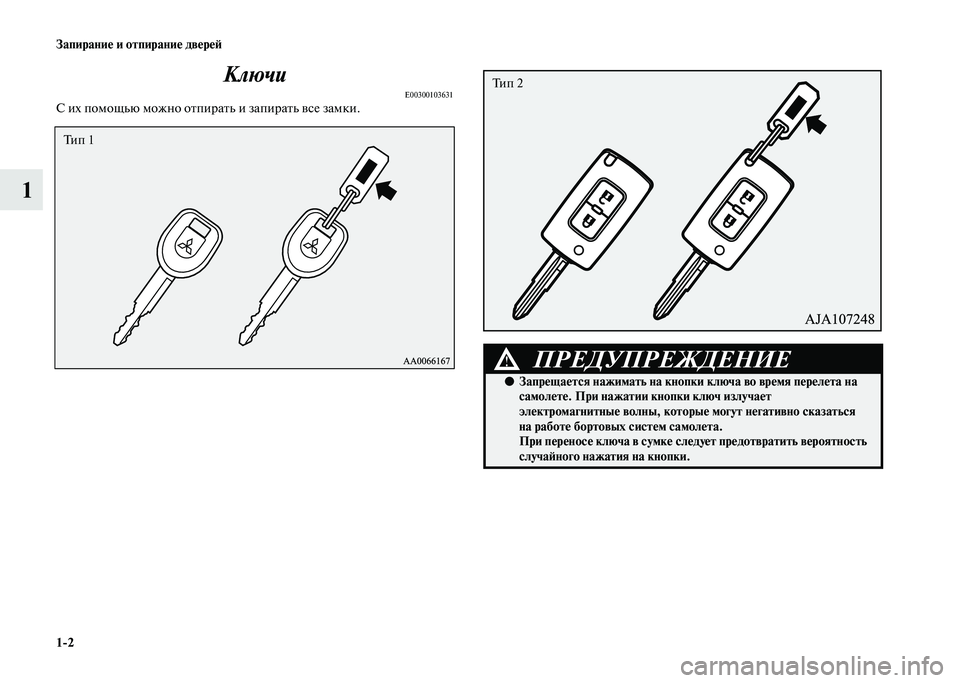

1-2 Запирание и отпирание дверей
1Ключи
E00300103631С их помощью можно отпирать и запирать все замки.
Тип 1
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается нажимать на кнопки ключа во время перелета на
самолете. При нажатии кнопки ключ излучает
электромагнитные волны, которые могут негативно сказаться
на работе бортовых систем самолета.
При переносе ключа в сумке следует предотвратить вероятность
случайного нажатия на кнопки.
Тип 2
Page 19 of 520
Запирание и отпирание дверей
1-3
1

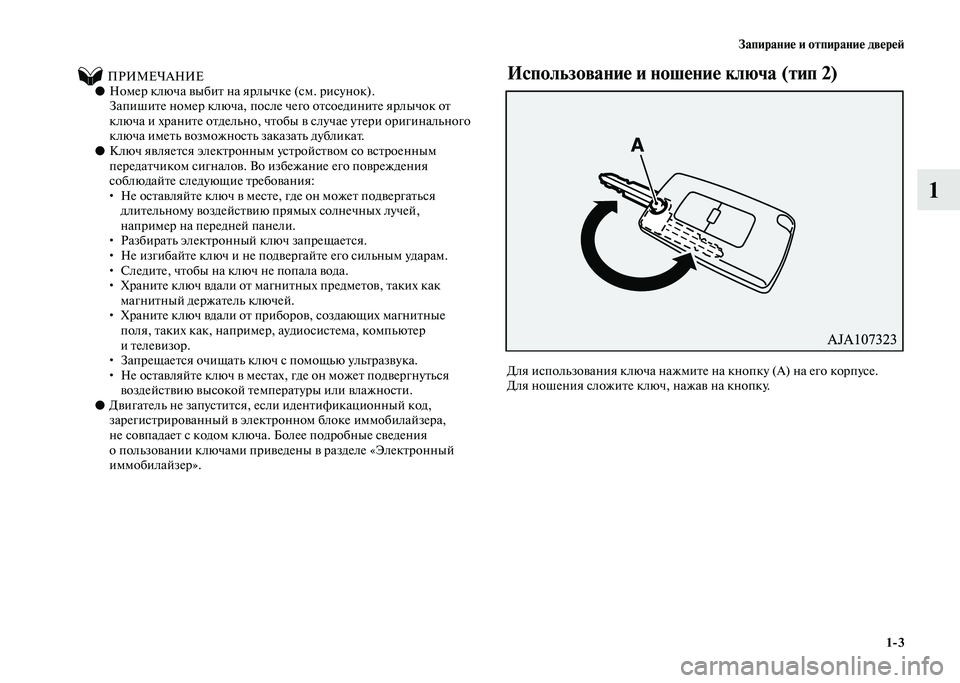

ПРИМЕЧАНИЕ●Номер ключа выбит на ярлычке (см. рисунок).
Запишите номер ключа, после чего отсоедините ярлычок от
ключа и храните отдельно, чтобы в случае утери оригинального
ключа иметь возможность заказать дубликат.
●Ключ является электронным устройством со встроенным
передатчиком сигналов. Во избежание его повреждения
соблюдайте следующие требования:
• Не оставляйте ключ в месте, где он может подвергаться
длительному воздействию прямых солнечных лучей,
например на передней панели.
• Разбирать электронный ключ запрещается.
• Не изгибайте ключ и не подвергайте его сильным ударам.
• Следите, чтобы на ключ не попала вода.
• Храните ключ вдали от магнитных предметов, таких как
магнитный держатель ключей.
• Храните ключ вдали от приборов, создающих магнитные
поля, таких как, например, аудиосистема, компьютер
и телевизор.
• Запрещается очищать ключ с помощью ультразвука.
• Не оставляйте ключ в местах, где он может подвергнуться
воздействию высокой температуры или влажности.
●Двигатель не запустится, если идентификационный код,
зарегистрированный в электронном блоке иммобилайзера,
не совпадает с кодом ключа. Более подробные сведения
о пользовании ключами приведены в разделе «Электронный
иммобилайзер».Использование и ношение ключа (тип 2)
Для использования ключа нажмите на кнопку (А) на его корпусе.
Для ношения сложите ключ, нажав на кнопку.
Page 20 of 520
1-4 Запирание и отпирание дверей
1Электронный иммобилайзер
(противоугонная система,
блокирующая запуск двигателя)
E00300203472Электронный иммобилайзер значительно снижает вероятность угона
автомобиля. Назначение этой системы — блокировать запуск
двигателя, если его пытаются осуществить посторонние лица.
Успешный запуск двигателя возможен (при определенных условиях)
только с помощью ключа, зарегистрированного в системе
иммобилайзера.
ПРИМЕЧАНИЕ●В перечисленных ниже случаях система может не считать
код с зарегистрированного ключа:
• Если ключ касается кольца или другого металлического
или магнитного предмета
• Если ключ касается металлической части другого ключа
• Если ключ касается или находится в непосредственной
близости от другого ключа иммобилайзера, в том числе
и от ключа другого автомобиля
В этом случае снимите с ключа посторонний предмет или другой
ключ. После этого снова попытайтесь запустить двигатель.
Если двигатель не запускается, рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
