MITSUBISHI PAJERO 2020 Руководство по эксплуатации и техобслуживанию (in Russian)
Manufacturer: MITSUBISHI, Model Year: 2020, Model line: PAJERO, Model: MITSUBISHI PAJERO 2020Pages: 520, PDF Size: 15.87 MB

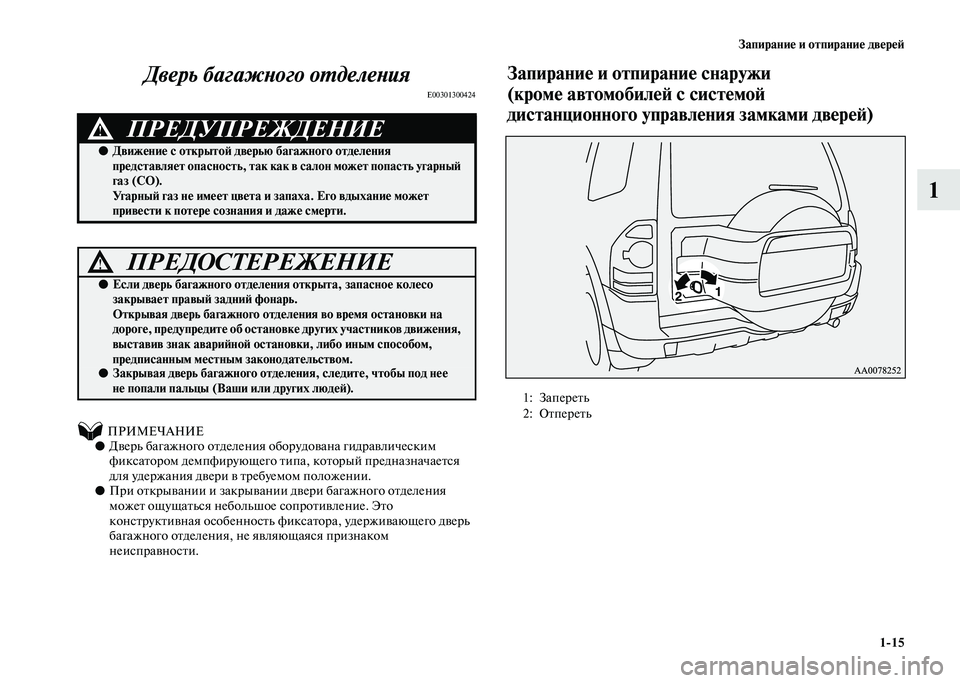

Page 31 of 520
Запирание и отпирание дверей
1-15
1 Дверь багажного отделения
E00301300424
ПРИМЕЧАНИЕ●Дверь багажного отделения оборудована гидравлическим
фиксатором демпфирующего типа, который предназначается
для удержания двери в требуемом положении.
●При открывании и закрывании двери багажного отделения
может ощущаться небольшое сопротивление. Это
конструктивная особенность фиксатора, удерживающего дверь
багажного отделения, не являющаяся признаком
неисправности.
Запирание и отпирание снаружи
(кроме автомобилей с системой
дистанционного управления замками дверей)
ПРЕДУПРЕЖДЕНИЕ!
●Движение с открытой дверью багажного отделения
представляет опасность, так как в салон может попасть угарный
газ (СО).
Угарный газ не имеет цвета и запаха. Его вдыхание может
привести к потере сознания и даже смерти.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если дверь багажного отделения открыта, запасное колесо
закрывает правый задний фонарь.
Открывая дверь багажного отделения во время остановки на
дороге, предупредите об остановке других участников движения,
выставив знак аварийной остановки, либо иным способом,
предписанным местным законодательством.
●Закрывая дверь багажного отделения, следите, чтобы под нее
не попали пальцы (Ваши или других людей).
1: Запереть
2: Отпереть

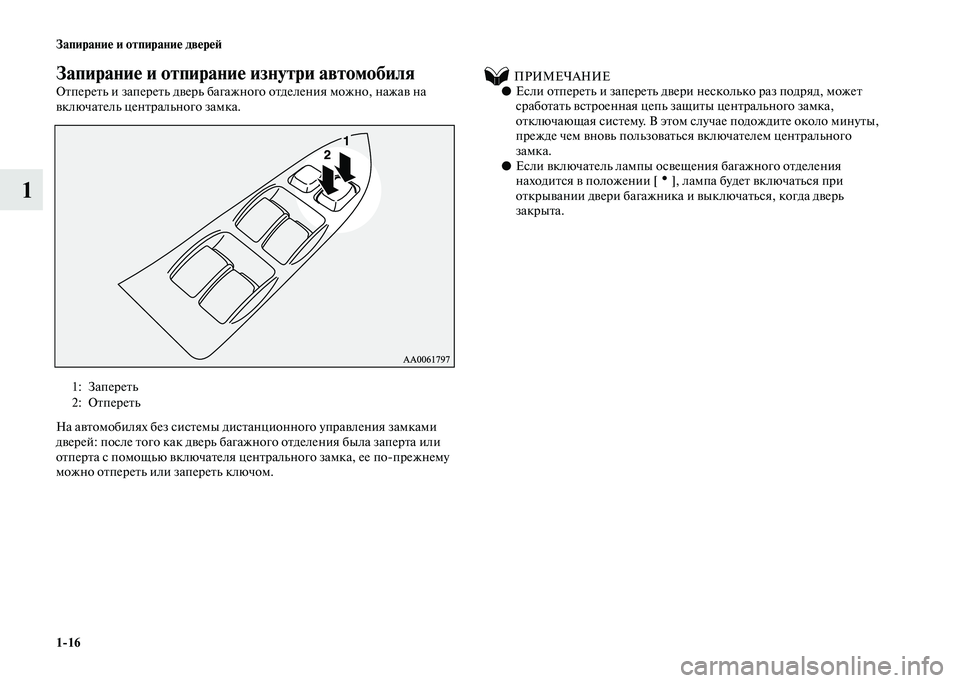

Page 32 of 520
1-16 Запирание и отпирание дверей
1
Запирание и отпирание изнутри автомобиля
Отпереть и запереть дверь багажного отделения можно, нажав на
включатель центрального замка.
На автомобилях без системы дистанционного управления замками
дверей: после того как дверь багажного отделения была заперта или
отперта с помощью включателя центрального замка, ее по-прежнему
можно отпереть или запереть ключом.
ПРИМЕЧАНИЕ●Если отпереть и запереть двери несколько раз подряд, может
сработать встроенная цепь защиты центрального замка,
отключающая систему. В этом случае подождите около минуты,
прежде чем вновь пользоваться включателем центрального
замка.
●Если включатель лампы освещения багажного отделения
находится в положении [
•], лампа будет включаться при
открывании двери багажника и выключаться, когда дверь
закрыта.
1: Запереть
2: Отпереть

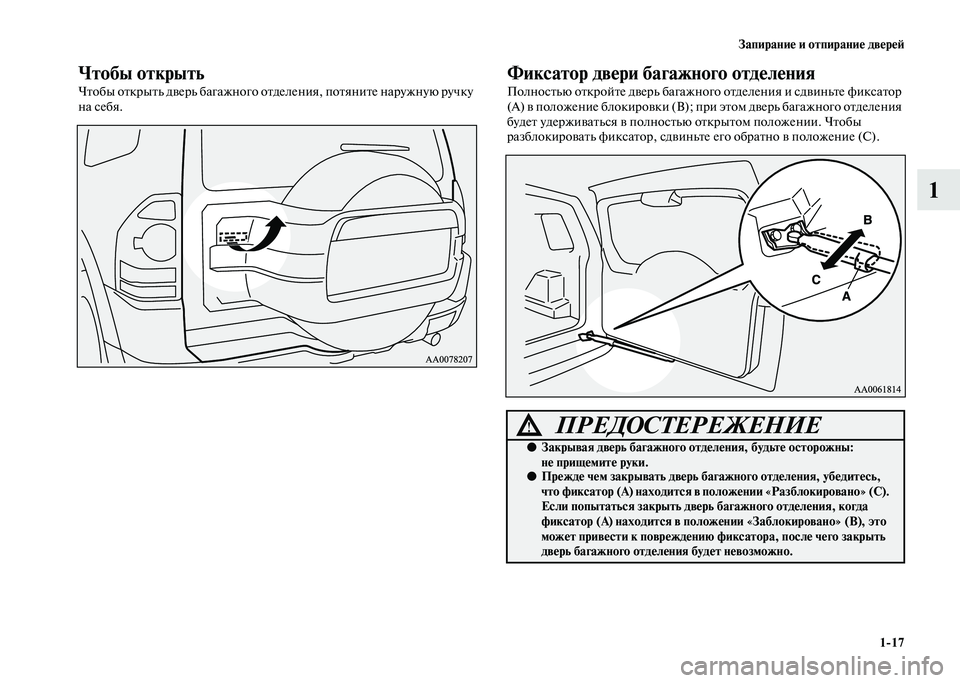

Page 33 of 520
Запирание и отпирание дверей
1-17
1
Чтобы открыть
Чтобы открыть дверь багажного отделения, потяните наружную ручку
на себя.
Фиксатор двери багажного отделения
Полностью откройте дверь багажного отделения и сдвиньте фиксатор
(А) в положение блокировки (В); при этом дверь багажного отделения
будет удерживаться в полностью открытом положении. Чтобы
разблокировать фиксатор, сдвиньте его обратно в положение (С).
ПРЕДОСТЕРЕЖЕНИЕ!
●Закрывая дверь багажного отделения, будьте осторожны:
не прищемите руки.
●Прежде чем закрывать дверь багажного отделения, убедитесь,
что фиксатор (А) находится в положении «Разблокировано» (С).
Если попытаться закрыть дверь багажного отделения, когда
фиксатор (A) находится в положении «Заблокировано» (B), это
может привести к повреждению фиксатора, после чего закрыть
дверь багажного отделения будет невозможно.

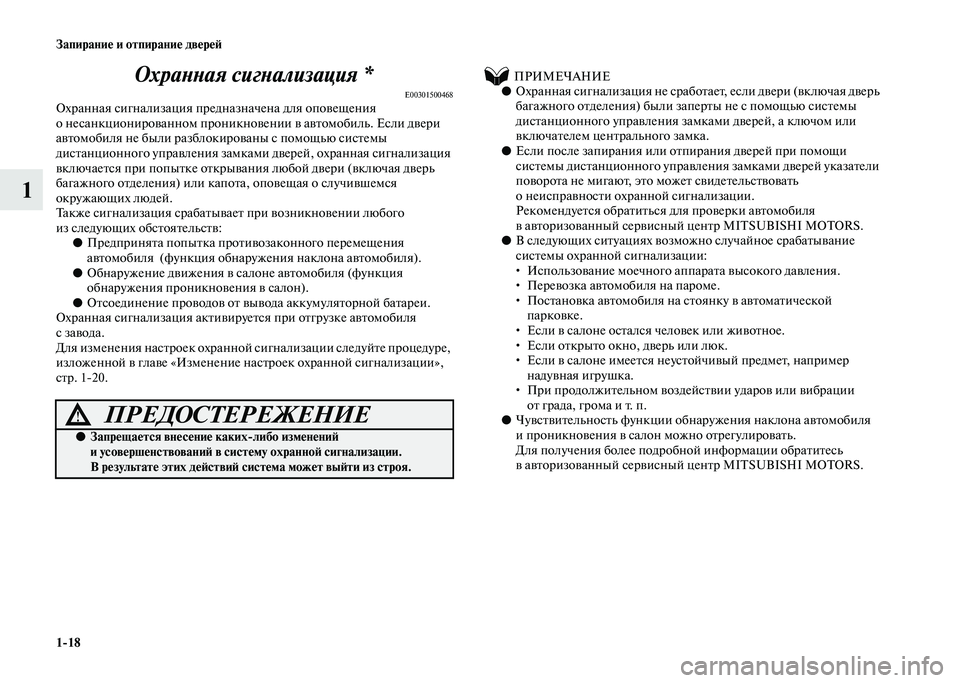

Page 34 of 520
1-18 Запирание и отпирание дверей
1Охранная сигнализация *
E00301500468Охранная сигнализация предназначена для оповещения
о несанкционированном проникновении в автомобиль. Если двери
автомобиля не были разблокированы с помощью системы
дистанционного управления замками дверей, охранная сигнализация
включается при попытке открывания любой двери (включая дверь
багажного отделения) или капота, оповещая о случившемся
окружающих людей.
Также сигнализация срабатывает при возникновении любого
из следующих обстоятельств:
●Предпринята попытка противозаконного перемещения
автомобиля (функция обнаружения наклона автомобиля).
●Обнаружение движения в салоне автомобиля (функция
обнаружения проникновения в салон).
●Отсоединение проводов от вывода аккумуляторной батареи.
Охранная сигнализация активируется при отгрузке автомобиля
с завода.
Для изменения настроек охранной сигнализации следуйте процедуре,
изложенной в главе «Изменение настроек охранной сигнализации»,
стр. 1-20.
ПРИМЕЧАНИЕ●Охранная сигнализация не сработает, если двери (включая дверь
багажного отделения) были заперты не с помощью системы
дистанционного управления замками дверей, а ключом или
включателем центрального замка.
●Если после запирания или отпирания дверей при помощи
системы дистанционного управления замками дверей указатели
поворота не мигают, это может свидетельствовать
о неисправности охранной сигнализации.
Рекомендуется обратиться для проверки автомобиля
в авторизованный сервисный центр MITSUBISHI MOTORS.
●В следующих ситуациях возможно случайное срабатывание
системы охранной сигнализации:
• Использование моечного аппарата высокого давления.
• Перевозка автомобиля на пароме.
• Постановка автомобиля на стоянку в автоматической
парковке.
• Если в салоне остался человек или животное.
• Если открыто окно, дверь или люк.
• Если в салоне имеется неустойчивый предмет, например
надувная игрушка.
• При продолжительном воздействии ударов или вибрации
от града, грома и т. п.
●Чувствительность функции обнаружения наклона автомобиля
и проникновения в салон можно отрегулировать.
Для получения более подробной информации обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается внесение каких-либо изменений
и усовершенствований в систему охранной сигнализации.
В результате этих действий система может выйти из строя.

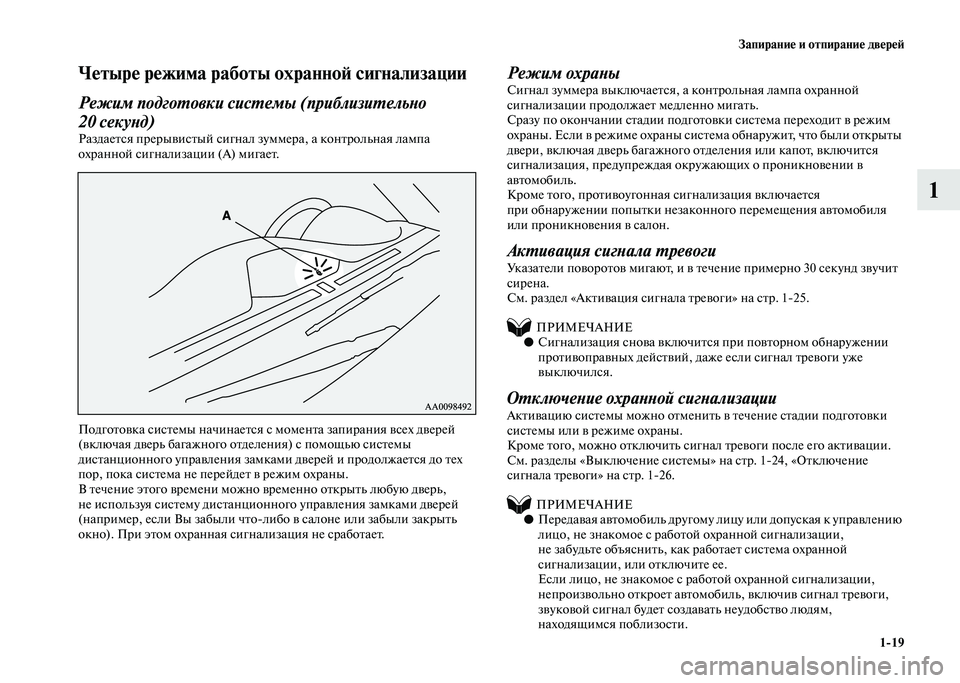

Page 35 of 520
Запирание и отпирание дверей
1-19
1
Четыре режима работы охранной сигнализации
Режим подготовки системы (приблизительно
20 секунд)
Раздается прерывистый сигнал зуммера, а контрольная лампа
охранной сигнализации (А) мигает.
Подготовка системы начинается с момента запирания всех дверей
(включая дверь багажного отделения) с помощью системы
дистанционного управления замками дверей и продолжается до тех
пор, пока система не перейдет в режим охраны.
В течение этого времени можно временно открыть любую дверь,
не используя систему дистанционного управления замками дверей
(например, если Вы забыли что-либо в салоне или забыли закрыть
окно). При этом охранная сигнализация не сработает.
Режим охраныСигнал зуммера выключается, а контрольная лампа охранной
сигнализации продолжает медленно мигать.
Сразу по окончании стадии подготовки система переходит в режим
охраны. Если в режиме охраны система обнаружит, что были открыты
двери, включая дверь багажного отделения или капот, включится
сигнализация, предупреждая окружающих о проникновении в
автомобиль.
Кроме того, противоугонная сигнализация включается
при обнаружении попытки незаконного перемещения автомобиля
или проникновения в салон.
Активация сигнала тревогиУказатели поворотов мигают, и в течение примерно 30 секунд звучит
сирена.
См. раздел «Активация сигнала тревоги» на стр. 1-25.
ПРИМЕЧАНИЕ●Сигнализация снова включится при повторном обнаружении
противоправных действий, даже если сигнал тревоги уже
выключился.
Отключение охранной сигнализацииАктивацию системы можно отменить в течение стадии подготовки
системы или в режиме охраны.
Кроме того, можно отключить сигнал тревоги после его активации.
См. разделы «Выключение системы» на стр. 1-24, «Отключение
сигнала тревоги» на стр. 1-26.
ПРИМЕЧАНИЕ●Передавая автомобиль другому лицу или допуская к управлению
лицо, не знакомое с работой охранной сигнализации,
не забудьте объяснить, как работает система охранной
сигнализации, или отключите ее.
Если лицо, не знакомое с работой охранной сигнализации,
непроизвольно откроет автомобиль, включив сигнал тревоги,
звуковой сигнал будет создавать неудобство людям,
находящимся поблизости.
Page 36 of 520
1-20 Запирание и отпирание дверей
1
Изменение настроек охранной сигнализацииE00301601378Охранную сигнализацию можно переводить в «активное»
и «неактивное» состояние.
Порядок действий описан далее.
1. Извлеките ключ из замка зажигания.
2. Убедитесь, что включатель освещения находится в положении
OFF, и оставьте дверь водителя открытой.

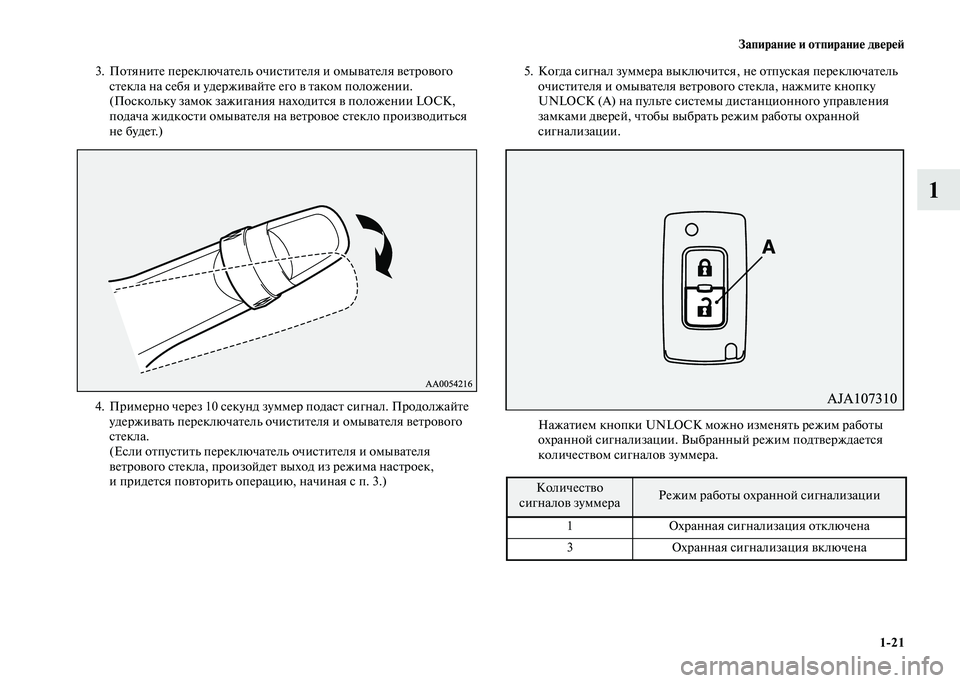

Page 37 of 520
Запирание и отпирание дверей
1-21
1
3. Потяните переключатель очистителя и омывателя ветрового
стекла на себя и удерживайте его в таком положении.
(Поскольку замок зажигания находится в положении LOCK,
подача жидкости омывателя на ветровое стекло производиться
не будет.)
4. Примерно через 10 секунд зуммер подаст сигнал. Продолжайте
удерживать переключатель очистителя и омывателя ветрового
стекла.
(Если отпустить переключатель очистителя и омывателя
ветрового стекла, произойдет выход из режима настроек,
и придется повторить операцию, начиная с п. 3.)5. Когда сигнал зуммера выключится, не отпуская переключатель
очистителя и омывателя ветрового стекла, нажмите кнопку
UNLOCK (A) на пульте системы дистанционного управления
замками дверей, чтобы выбрать режим работы охранной
сигнализации.
Нажатием кнопки UNLOCK можно изменять режим работы
охранной сигнализации. Выбранный режим подтверждается
количеством сигналов зуммера.
Количество
сигналов зуммераРежим работы охранной сигнализации
1 Охранная сигнализация отключена
3 Охранная сигнализация включена

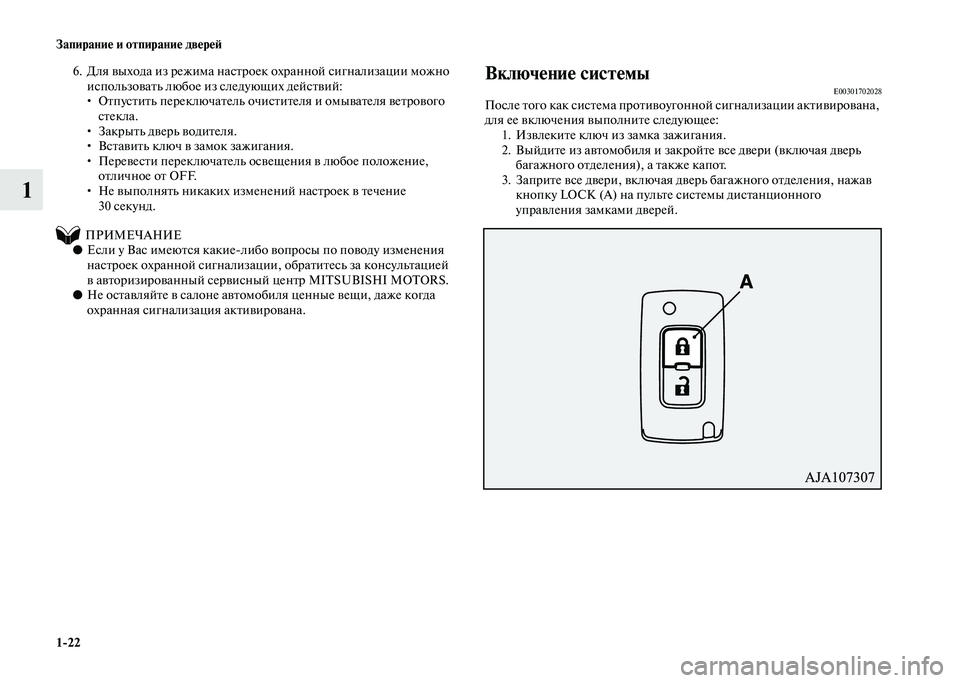

Page 38 of 520
1-22 Запирание и отпирание дверей
1
6. Для выхода из режима настроек охранной сигнализации можно
использовать любое из следующих действий:
• Отпустить переключатель очистителя и омывателя ветрового
стекла.
• Закрыть дверь водителя.
• Вставить ключ в замок зажигания.
• Перевести переключатель освещения в любое положение,
отличное от OFF.
• Не выполнять никаких изменений настроек в течение
30 секунд.
ПРИМЕЧАНИЕ●Если у Вас имеются какие-либо вопросы по поводу изменения
настроек охранной сигнализации, обратитесь за консультацией
в авторизированный сервисный центр MITSUBISHI MOTORS.
●Не оставляйте в салоне автомобиля ценные вещи, даже когда
охранная сигнализация активирована.
Включение системыE00301702028После того как система противоугонной сигнализации активирована,
для ее включения выполните следующее:
1. Извлеките ключ из замка зажигания.
2. Выйдите из автомобиля и закройте все двери (включая дверь
багажного отделения), а также капот.
3. Заприте все двери, включая дверь багажного отделения, нажав
кнопку LOCK (А) на пульте системы дистанционного
управления замками дверей.
Page 39 of 520
Запирание и отпирание дверей
1-23
1
При запирании дверей автомобиля с помощью системы
дистанционного управления замками дверей активируется
режим подготовки охранной системы. Для подтверждения
раздается прерывистый сигнал зуммера, а контрольная лампа
противоугонной сигнализации (В) на панели приборов мигает.
ПРИМЕЧАНИЕ●Режим подготовки системы не включается, если все двери
(включая дверь багажного отделения) были заперты с помощью
ключа или центрального замка (вместо системы
дистанционного управления замками дверей).
●Если открыт капот, включается индикатор охранной
сигнализации, и система не переключается в рабочее состояние.
Если закрыть капот, система входит в режим подготовки и
примерно через 20 секунд переключается в рабочее состояние.
4. Приблизительно через 20 секунд звуковой сигнал зуммера
выключается, мигание индикатора охранной сигнализации
замедляется, что указывает на переход системы в режим охраны.
В режиме охраны индикатор охранной сигнализации
продолжает мигать.
ПРИМЕЧАНИЕ●Охранная сигнализация может быть случайно активирована при
наличии пассажиров в автомобиле или открытых окнах.
Во избежание случайного срабатывания охранной
сигнализации не включайте охранную систему, когда
в автомобиле находятся пассажиры.
●Когда система активирована, при отпирании дверей автомобиля
и открывании любой из дверей (включая дверь багажного
отделения) освещение салона не включается, если отпирание
производится с помощью ключа или включателя центрального
замка, а не с помощью системы дистанционного управления
замками дверей.
Page 40 of 520

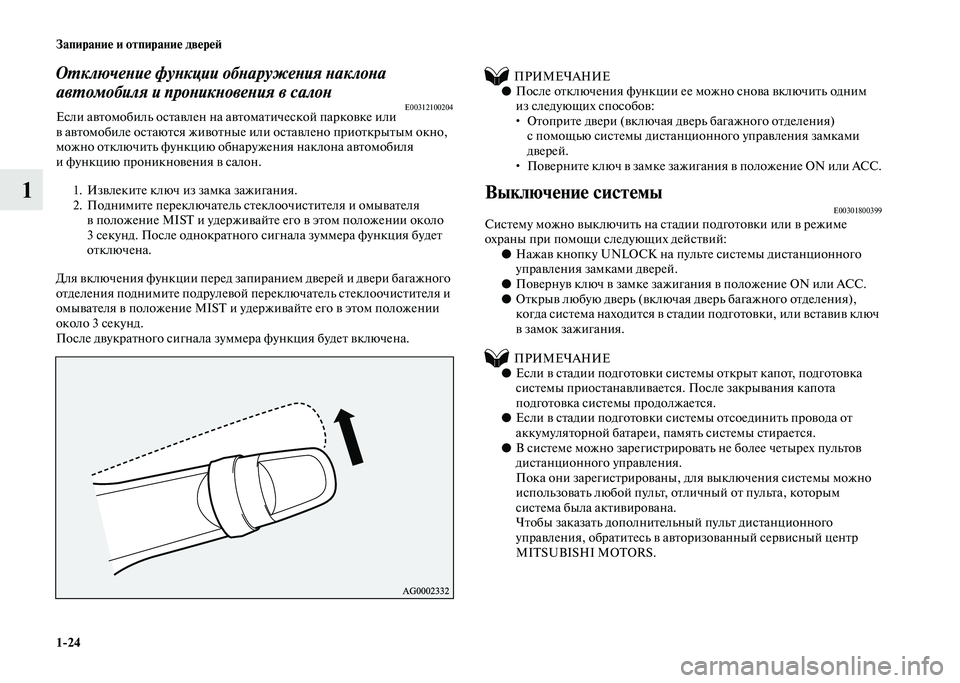

1-24 Запирание и отпирание дверей
1
Отключение функции обнаружения наклона
автомобиля и проникновения в салон
E00312100204Если автомобиль оставлен на автоматической парковке или
в автомобиле остаются животные или оставлено приоткрытым окно,
можно отключить функцию обнаружения наклона автомобиля
и функцию проникновения в салон.
1. Извлеките ключ из замка зажигания.
2. Поднимите переключатель стеклоочистителя и омывателя
в положение MIST и удерживайте его в этом положении около
3 секунд. После однократного сигнала зуммера функция будет
отключена.
Для включения функции перед запиранием дверей и двери багажного
отделения поднимите подрулевой переключатель стеклоочистителя и
омывателя в положение MIST и удерживайте его в этом положении
около 3 секунд.
После двукратного сигнала зуммера функция будет включена.
ПРИМЕЧАНИЕ●После отключения функции ее можно снова включить одним
из следующих способов:
• Отоприте двери (включая дверь багажного отделения)
с помощью системы дистанционного управления замками
дверей.
• Поверните ключ в замке зажигания в положение ON или АСС.
Выключение системыE00301800399Систему можно выключить на стадии подготовки или в режиме
охраны при помощи следующих действий:
●Нажав кнопку UNLOCK на пульте системы дистанционного
управления замками дверей.
●Повернув ключ в замке зажигания в положение ON или АСС.
●Открыв любую дверь (включая дверь багажного отделения),
когда система находится в стадии подготовки, или вставив ключ
в замок зажигания.
ПРИМЕЧАНИЕ●Если в стадии подготовки системы открыт капот, подготовка
системы приостанавливается. После закрывания капота
подготовка системы продолжается.
●Если в стадии подготовки системы отсоединить провода от
аккумуляторной батареи, память системы стирается.
●В системе можно зарегистрировать не более четырех пультов
дистанционного управления.
Пока они зарегистрированы, для выключения системы можно
использовать любой пульт, отличный от пульта, которым
система была активирована.
Чтобы заказать дополнительный пульт дистанционного
управления, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
