Техническое обслуживание автомобиля
8'19
8
Шины с направленным рисунком протектора
ПРЕДОСТЕРЕЖЕНИЕ!
●Если на боковинах шин имеются стрелки (А), указывающие
направление вращения колеса, то при установке колеса на
автомобиль следите за тем, чтобы направление стрелок на
шинах совпадало с направлением вращения колеса при
движении автомобиля вперед.
Если стрелка будет направлена против вращения колеса,
эксплуатационные характеристики шины ухудшатся.Передняя часть
автомобиля
Page 452 of 504

8'20 Техническое обслуживание автомобиля
8
Зимние шиныE01002000725Для движения по снегу и льду рекомендуется использовать зимние
шины. Чтобы обеспечить курсовую устойчивость автомобиля, на все
колеса следует устанавливать шины одинакового размера и
с одинаковым рисунком протектора.
Если износ зимних шин превышает 50%, то их не следует
использовать в качестве зимних.
Не разрешается устанавливать зимние шины, не рекомендованные
для использования на автомобиле.
ПРИМЕЧАНИЕ●Использование зимних шин (скорость движения,
необходимость установки, тип и т. д.) регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Соблюдайте правила, действующие в местности, где
эксплуатируется автомобиль.
●Если колеса крепятся фланцевыми гайками, то при установке
колес со стальными дисками их необходимо заменить
коническими гайками.
ПРЕДОСТЕРЕЖЕНИЕ!
●Избегайте установки на автомобиль шин разных моделей.
Это может отрицательно сказаться на управляемости
и безопасности автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!
●Соблюдайте максимально допустимую скорость движения для
зимних шин и ограничения скорости, установленные местными
законами.
Page 453 of 504

Техническое обслуживание автомобиля
8'21
8
Цепи противоскольженияE01002101765В регионах с частыми снегопадами рекомендуется иметь с собой цепи
противоскольжения, которые при необходимости должны
устанавливаться на задние колеса.
На полноприводных автомобилях большая часть крутящего момента
передается на задние колеса, поэтому цепи противоскольжения
следует устанавливать именно на задние колеса.
Используйте только те цепи противоскольжения, которые
предназначены для колес, установленных на автомобиле: цепи
несоответствующего типа или размера могут повредить кузов
автомобиля.
Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Максимальная высота цепи противоскольжения указана в таблице.
После установки цепей необходимо ехать со скоростью, не
превышающей 50 км/ч. Сразу же после выезда на дорогу, свободную
от снега, цепи противоскольжения следует снять.
ПРИМЕЧАНИЕ●Применение цепей противоскольжения регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Обязательно соблюдайте правила и законы,
действующие в Вашей стране.
В большинстве стран правила дорожного движения запрещают
использовать цепи противоскольжения на дорогах без снежного
покрова.
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
265/65R17 17 x 7 1/2J
22
265/70R16 16 x 7J
ПРЕДОСТЕРЕЖЕНИЕ!
●Потренируйтесь устанавливать цепи противоскольжения самос'
тоятельно до того, как они вам понадобятся. Не рассчитывайте
на помощь других людей на дороге в холодную погоду.
●Для установки цепей выбирайте хорошо просматриваемый
прямой участок дороги, где можно съехать на обочину и
оставаться в поле зрения других водителей.
●Не устанавливайте цепи противоскольжения до того, как в этом
возникнет необходимость. Движение с цепями противосколь'
жения приводит к износу шин и дорожного покрытия.
●Проехав 100'300 метров, остановитесь и подтяните цепи.●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка цепей противоскольжения не является
гарантией от аварии.
●Установив цепи противоскольжения, не допускайте
повреждения ими колесных дисков и кузова автомобиля.
●Легкосплавный колесный диск может быть поврежден цепью
противоскольжения. Устанавливая цепь противоскольжения
на колесо с легкосплавным диском, не допускайте
соприкосновения деталей и креплений цепи с колесным диском.
●Устанавливая или снимая цепь противоскольжения, соблюдайте
меры предосторожности, чтобы не повредить руки и другие
части тела о кромки панелей кузова автомобиля.
●Устанавливайте цепи противоскольжения только на задние
колеса; затягивайте их как можно сильнее, надежно закрепляя
концы.
ПРЕДОСТЕРЕЖЕНИЕ!
Page 454 of 504

8'22 Техническое обслуживание автомобиля
8Замена резиновых скребков щеток
стеклоочистителя
E01008200152
Со стороны водителя
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на ветровое стекло; он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в
прорези на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Page 455 of 504

Техническое обслуживание автомобиля
8'23
8
5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).Со стороны пассажира
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
ПРИМЕЧАНИЕ●Если требуется поднять рычаг щетки стеклоочистителя
со стороны пассажира, сначала поднимите рычаг щетки
со стороны водителя, а затем рычаг щетки со стороны
пассажира.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на ветровое стекло; он может повредить стекло.
Page 456 of 504

8'24 Техническое обслуживание автомобиля
8
3. Установите держатели (С) на новые резиновые скребки.
При установке скребков убедитесь, что они правильно
совмещены (так, как показано на рисунке).
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в
прорези на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).
ПРИМЕЧАНИЕ●Опускать рычаги щеток стеклоочистителя на ветровое стекло
необходимо в следующей последовательности: сначала опустите
рычаг щетки со стороны пассажира, затем — со стороны
водителя.
Page 457 of 504

Техническое обслуживание автомобиля
8'25
8
Очиститель заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
иснимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал на
заднее стекло; он может повредить стекло.4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, (так, как показано на рисунке).
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Page 458 of 504

8'26 Техническое обслуживание автомобиля
8Общее техническое обслуживание
E01002700461
Утечка топлива, охлаждающей жидкости,
масла и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревшие предохранители
не обнаружены, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
в разделах «Предохранители» на стр. 828 и «Замена ламп»
на стр. 833.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
Работа контрольно'измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Page 459 of 504

Техническое обслуживание автомобиля
8'27
8 Техническое обслуживание в холодную
погоду и во время снегопада
E01002800257
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекла.
Плавкие вставки
E01002900506Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
Описание плавких вставок приведено в разделах «Таблица
расположения предохранителей в блоке, находящемся в салоне» на
стр. 828 и «Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке» на стр. 830.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
квозгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.
Page 460 of 504

8'28 Техническое обслуживание автомобиля
8Предохранители
E01003001211
Расположение блока предохранителейE01007600289Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена
предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.

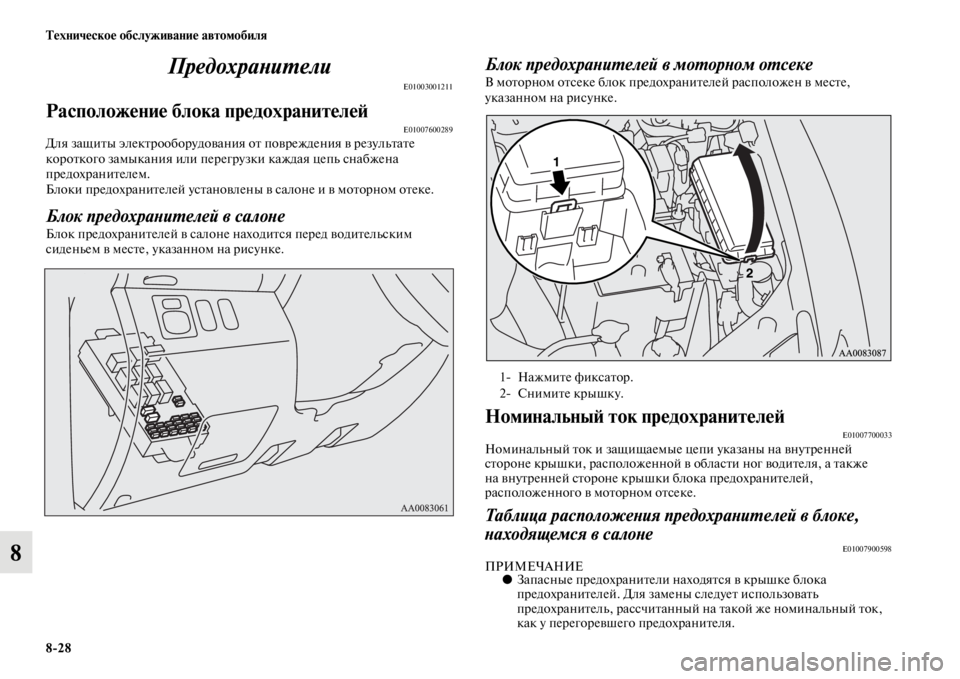

Блок предохранителей в салоне
Блок предохранителей в салоне находится перед водительским
сиденьем в месте, указанном на рисунке.
Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.
Номинальный ток предохранителейE01007700033Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки, расположенной в области ног водителя, а также
на внутренней стороне крышки блока предохранителей,
расположенного в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007900598
ПРИМЕЧАНИЕ●Запасные предохранители находятся в крышке блока
предохранителей. Для замены следует использовать
предохранитель, рассчитанный на такой же номинальный ток,
как у перегоревшего предохранителя.
1 Нажмите фиксатор.
2 Снимите крышку.
