MITSUBISHI PAJERO SPORT 2012 Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'29
8

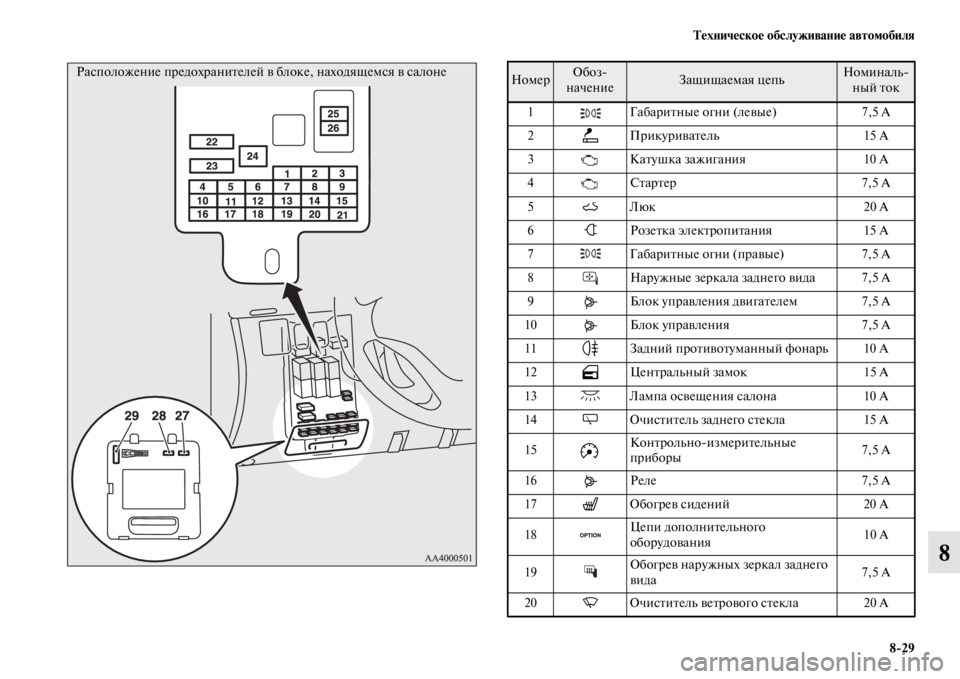

Расположение предохранителей в блоке, находящемся в салонеНомерОбоз
начение Защищаемая цепьНоминаль
ный ток
1 Габаритные огни (левые) 7,5 A
2 Прикуриватель 15 A
3 Катушка зажигания 10 A
4 Стартер 7,5 A
5Люк 20 A
6
Розетка электропитания 15 A
7 Габаритные огни (правые) 7,5 A
8 Наружные зеркала заднего вида 7,5 A
9 Блок управления двигателем 7,5 A
10 Блок управления 7,5 A
11 Задний противотуманный фонарь 10 A
12 Центральный замок 15 A
13 Лампа освещения салона 10 A
14 Очиститель заднего стекла 15 A
15Контрольноизмерительные
приборы7,5 A
16 Реле 7,5 A
17 Обогрев сидений 20 A
18Цепи дополнительного
оборудования10 A
19Обогрев наружных зеркал заднего
вида7,5 A
20 Очиститель ветрового стекла 20 A

8'30 Техническое обслуживание автомобиля
8
*: плавкая вставка
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 10 А и 15 А. Если перегорит предохранитель, рассчитанный
на какиелибо из этих значений номинального тока, временно
установите на его место один из следующих предохранителей:
10 A: Аудиосистема
15 A: Прикуриватель (розетка электропитания)
При первой же возможности верните на место снятый
предохранитель.
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
E0100800050921 Фонари заднего хода 7,5 A
22 Обогреватель заднего стекла 30 A
23 Отопитель 30 A
24 Электропривод сидений 40 A*
25 Аудиосистема 10 A
26 Электронный блок управления 15 A
27
—Запасной предохранитель 7,5 A
28
—Запасной предохранитель 20 A
29
—Запасной предохранитель 30 A
НомерОбоз
начение Защищаемая цепьНоминаль
ный ток

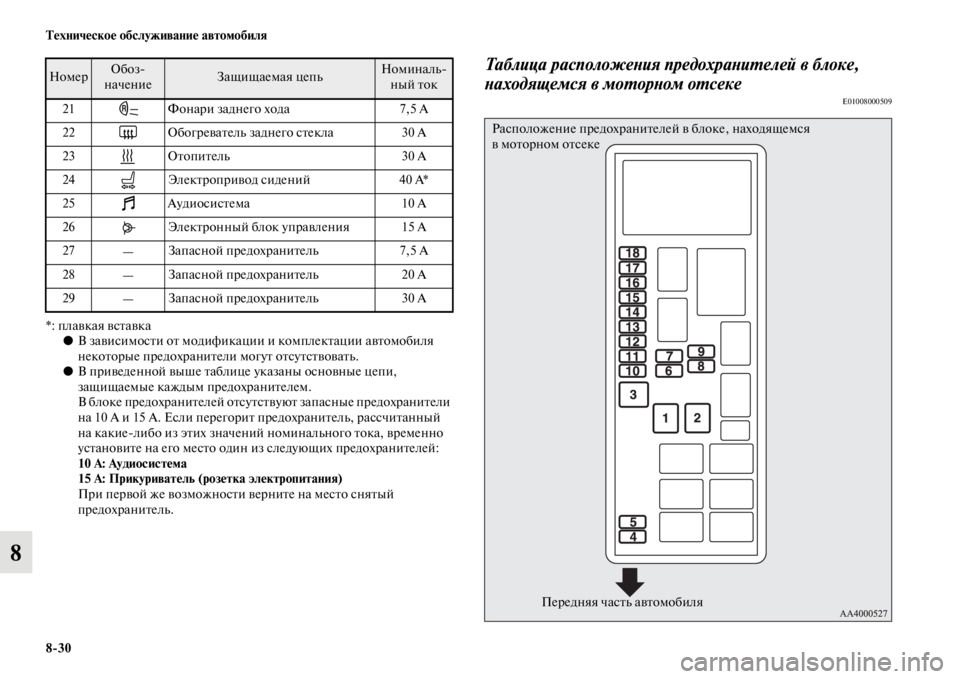

Расположение предохранителей в блоке, находящемся
в моторном отсеке
Передняя часть автомобиля

Техническое обслуживание автомобиля
8'31
8
*1: Плавкая вставка
*2: Автомобили с галогенными лампами фар
*3: Автомобили с газоразрядными ксеноновыми лампами фар
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
Цветовая кодировка предохранителейE01008100135
НомерОбоз
начение Защищаемая цепьНоминаль
ный ток
1
———
2 Электростеклоподъемники 40 А*
1
3Замок зажигания 40 А*1
4Компрессор системы
кондиционирования20 A
5Электродвигатель вентилятора
конденсора 20 A
6 Фара дальнего света (левая) 10 A
7 Фара дальнего света (правая) 10 A
8 Фара ближнего света (левая)10 А*
2
20 A*3
9 Фара ближнего света (правая)10 A*
2
20 A*3
10 ЭБУ двигателя 20 A
11 Генератор 7,5 A
12 Стопсигналы 15 A
13 Звуковой сигнал 10 A
14 Автоматическая коробка передач 20 A
15 Аварийная световая сигнализация 10 A
16 Топливный насос 15 A
17 Противотуманные фары 15 A
18 Аудиосистема 20 A
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
30 A Зеленый (ножевой)/Розовый (плавкая вставка)
40 A Зеленый (плавкая вставка)

8'32 Техническое обслуживание автомобиля
8
Замена предохранителей E010078005391. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK.

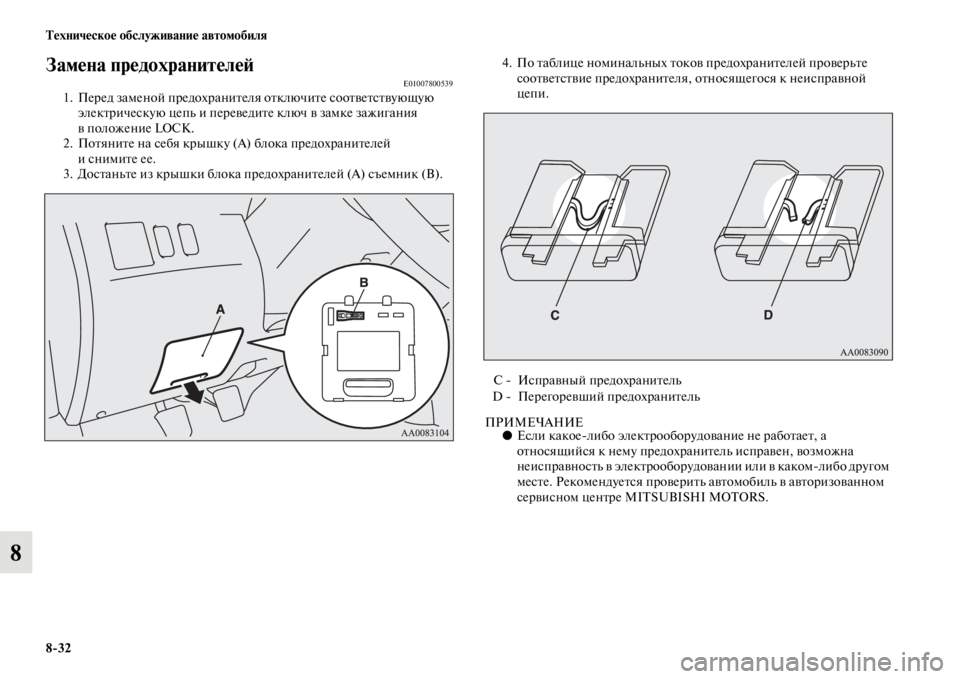

2. Потяните на себя крышку (А) блока предохранителей
иснимитеее.
3. Достаньте из крышки блока предохранителей (А) съемник (В).4. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
ПРИМЕЧАНИЕ●Если какоелибо электрооборудование не работает, а
относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в какомлибо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.
С  Исправный предохранитель
D  Перегоревший предохранитель

Техническое обслуживание автомобиля
8'33
8

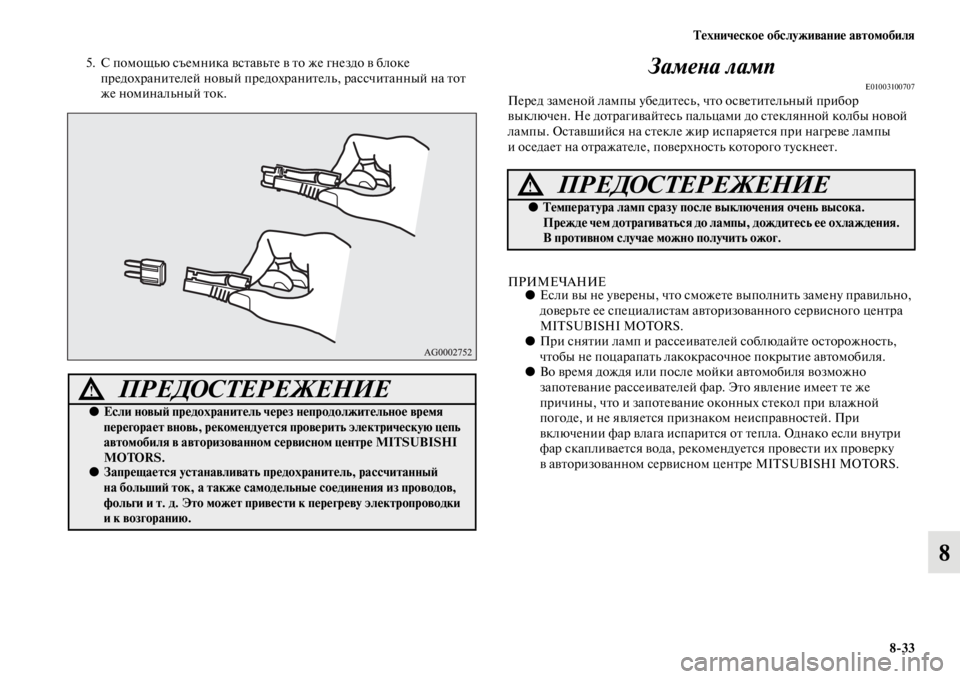

5. С помощью съемника вставьте в то же гнездо в блоке
предохранителей новый предохранитель, рассчитанный на тот
же номинальный ток.Замена ламп
E01003100707Перед заменой лампы убедитесь, что осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы
и оседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ●Если вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправностей. При
включении фар влага испарится от тепла. Однако если внутри
фар скапливается вода, рекомендуется провести их проверку
в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранитель, рассчитанный
на больший ток, а также самодельные соединения из проводов,
фольги и т. д. Это может привести к перегреву электропроводки
и к возгоранию.
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.

8'34 Техническое обслуживание автомобиля
8
Номинальная мощность лампE01003200085Для замены следует использовать новую лампу той же мощности
и того же цвета.

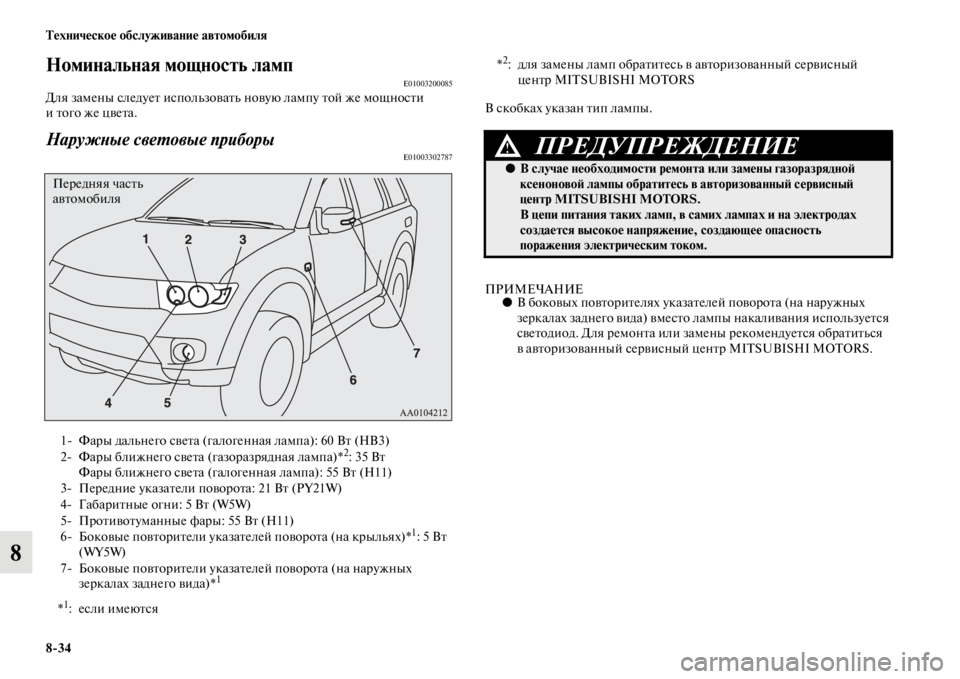

Наружные световые приборыE01003302787
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В боковых повторителях указателей поворота (на наружных
зеркалах заднего вида) вместо лампы накаливания используется
светодиод. Для ремонта или замены рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
1 Фары дальнего света (галогенная лампа): 60 Вт (HB3)
2 Фары ближнего света (газоразрядная лампа)*
2: 35 Вт
Фары ближнего света (галогенная лампа): 55 Вт (H11)
3 Передние указатели поворота: 21 Вт (PY21W)
4 Габаритные огни: 5 Вт (W5W)
5 Противотуманные фары: 55 Вт (H11)
6 Боковые повторители указателей поворота (на крыльях)*
1: 5 Вт
(WY5W)
7 Боковые повторители указателей поворота (на наружных
зеркалах заднего вида)*
1
*1:если имеются
Передняя часть
автомобиля
*2: для замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS
ПРЕДУПРЕЖДЕНИЕ!
●В случае необходимости ремонта или замены газоразрядной
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
В цепи питания таких ламп, в самих лампах и на электродах
создается высокое напряжение, создающее опасность
поражения электрическим током.

Техническое обслуживание автомобиля
8'35
8

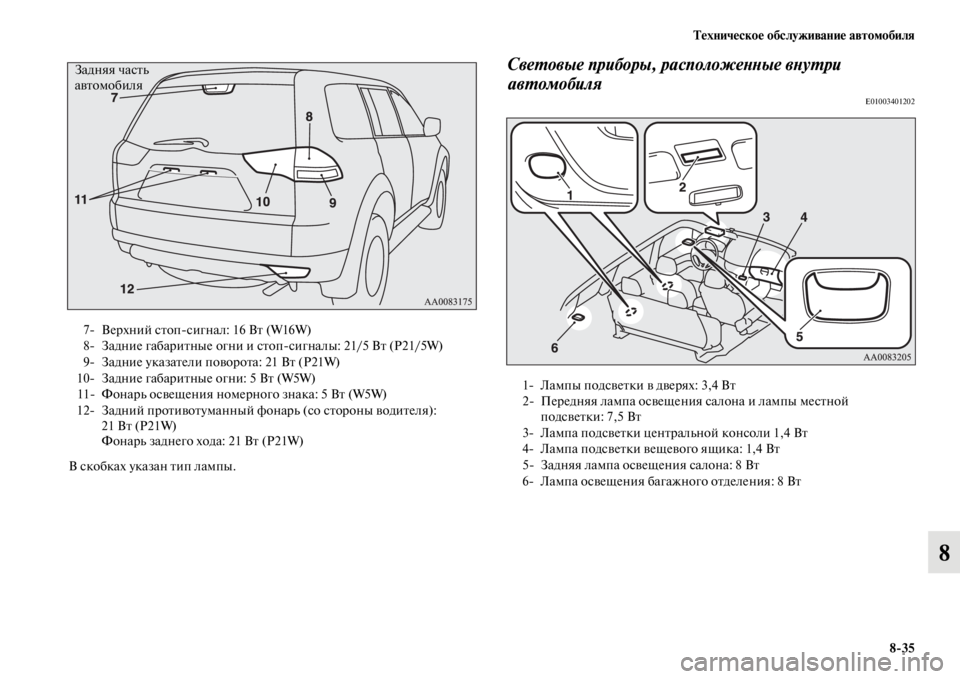

В скобках указан тип лампы.
Световые приборы, расположенные внутри
автомобиля
E01003401202
7 Верхний стопсигнал: 16 Вт (W16W)
8 Задние габаритные огни и стопсигналы: 21/5 Вт (Р21/5W)
9 Задние указатели поворота: 21 Вт (Р21W)
10 Задние габаритные огни: 5 Вт (W5W)
11 Фонарь освещения номерного знака: 5 Вт (W5W)
12 Задний противотуманный фонарь (со стороны водителя):
21 Вт (Р21W)
Фонарь заднего хода: 21 Вт (Р21W)
Задняя часть
автомобиля
1 Лампы подсветки в дверях: 3,4 Вт
2 Передняя лампа освещения салона и лампы местной
подсветки: 7,5 Вт
3 Лампа подсветки центральной консоли 1,4 Вт
4 Лампа подсветки вещевого ящика: 1,4 Вт
5 Задняя лампа освещения салона: 8 Вт
6 Лампа освещения багажного отделения: 8 Вт

8'36 Техническое обслуживание автомобиля
8

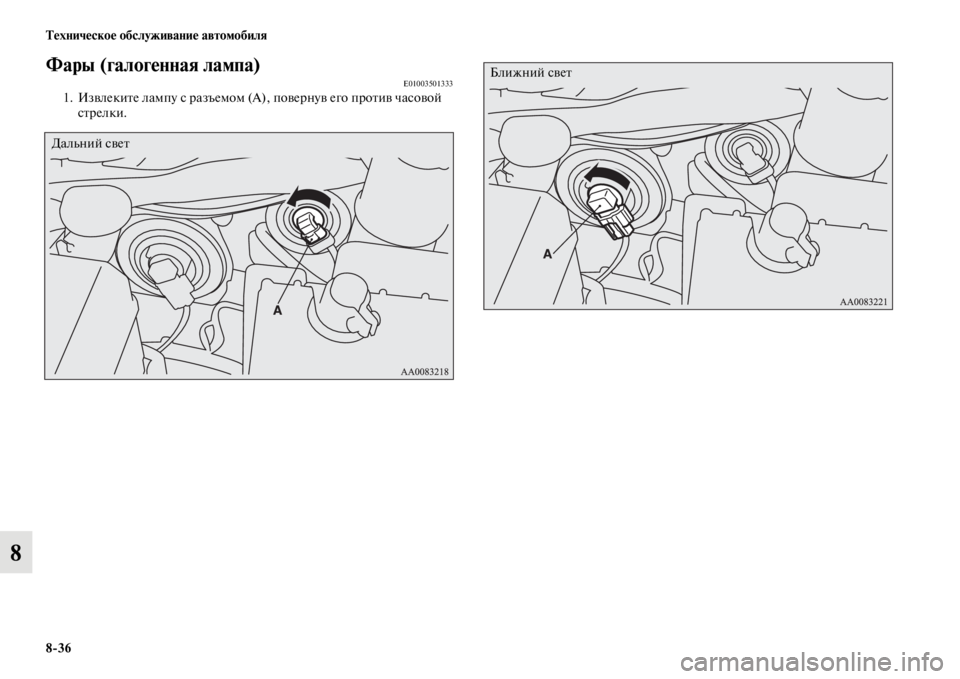

Фары (галогенная лампа)E010035013331. Извлеките лампу с разъемом (А), повернув его против часовой
стрелки.
Дальний свет
Ближний свет

Техническое обслуживание автомобиля
8'37
8

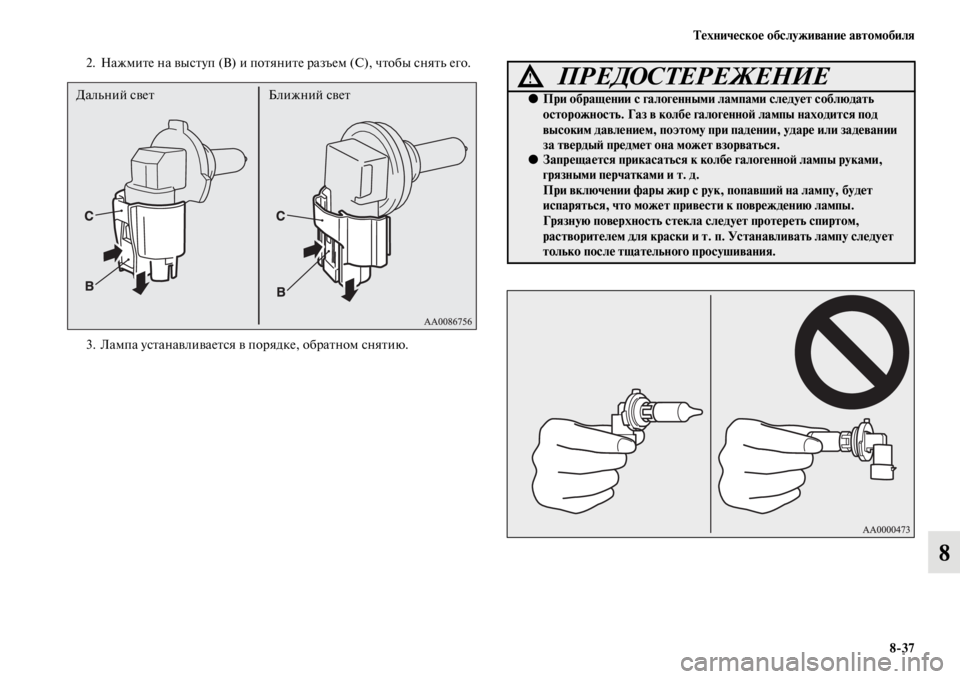

2. Нажмите на выступ (В) и потяните разъем (С), чтобы снять его.
3. Лампа устанавливается в порядке, обратном снятию.
Дальний свет Ближний светПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.

8'38 Техническое обслуживание автомобиля
8
Фары (газоразрядная лампа)E01010100044Не пытайтесь самостоятельно разбирать и ремонтировать фары,
а также заменять их лампы.

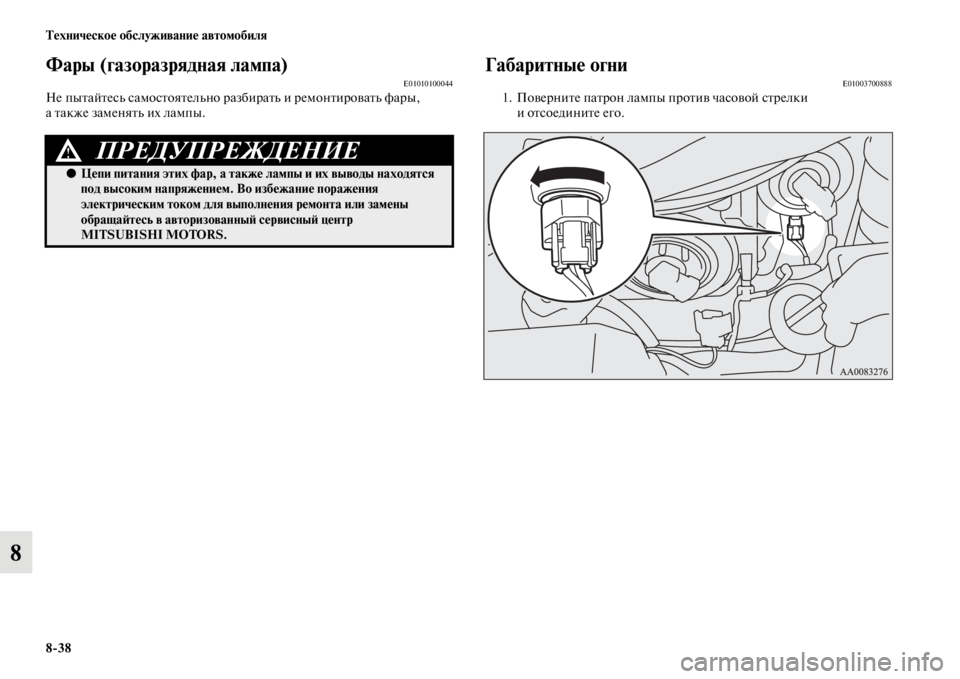

Габаритные огниE010037008881. Поверните патрон лампы против часовой стрелки
и отсоедините его.
ПРЕДУПРЕЖДЕНИЕ!
●Цепи питания этих фар, а также лампы и их выводы находятся
под высоким напряжением. Во избежание поражения
электрическим током для выполнения ремонта или замены
обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
