MITSUBISHI PAJERO SPORT 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

Проверка ремней безопасности
Сиденья и ремни безопасности4-39
4
Извлеките язычок защелки из замка ремня безопасности, затем
извлеките ремень безопасности из креплений на детском сиде-
нье.
E00406301892
Уб е д и т е с ь, что ремни не повреждены, не изношены и на них нет
порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
Снятие детского сиденья
ПРЕДУПРЕЖДЕНИЕ

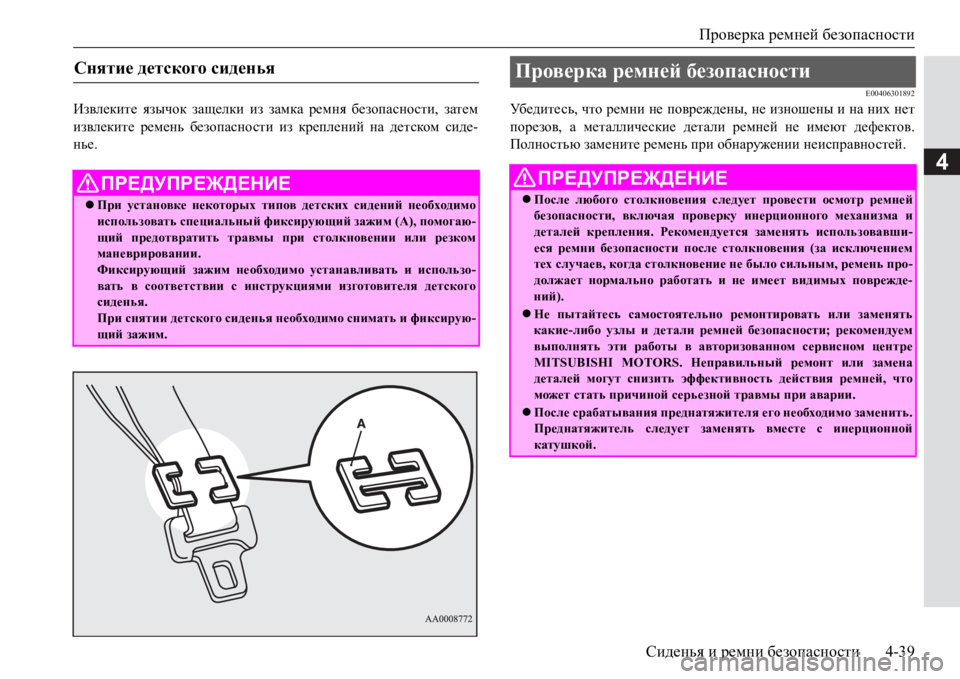

При установке некоторых типов детских сидений необходимо
использовать специальный фиксирующий зажим (А), помогаю-
щий предотвратить травмы при столкновении или резком
маневрировании.
Фиксирующий зажим необходимо устанавливать и использо-
вать в соответствии с инструкциями изготовителя детского
сиденья.
При снятии детского сиденья необходимо снимать и фиксирую-
щий зажим.
Проверка ремней безопасности
ПРЕДУПРЕЖДЕНИЕ
После любого столкновения следует провести осмотр ремней
безопасности, включая проверку инерционного механизма и
деталей крепления. Рекомендуется заменять использовавши-
еся ремни безопасности после столкновения (за исключением
тех случаев, когда столкновение не было сильным, ремень про-
должает нормально работать и не имеет видимых поврежде-
ний).
Не пытайтесь самостоятельно ремонтировать или заменять
какие-либо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильный ремонт или замена
деталей могут снизить эффективность действия ремней, что
может стать причиной серьезной травмы при аварии.
После срабатывания преднатяжителя его необходимо заменить.
Преднатяжитель следует заменять вместе с инерционной
катушкой.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-40Сиденья и ремни безопасности
4
E00407203599
В данном разделе, посвященном системе дополнительных
средств пассивной безопасности (SRS), содержится важная
информация о подушках безопасности водителя и переднего пас-
сажира, подушке безопасности у кол ен ей водителя, боковых
подушках безопасности и подушках безопасности занавесочного
типа.
Подушки безопасности водителя и переднего пассажира допол-
няют ремни безопасности, являющиеся основным средством
защиты. Они защищают голову и грудную клетку
водителя
ипереднего пассажира при лобовых столкновениях средней
ибольшой силы.
Подушка безопасности у коленей водителя (при наличии) пред-
назначена для дополнения основной системы защиты, представ-
ленной ремнем безопасности водителя. Она ограничивает
смещение кол ен е й и голеней водителя вперед и улучшает общую
защиту тела при определенных фронтальных столкновениях
средней и большой силы.
Боковые подушки безопасности (при
наличии) являются сред-
ством, дополняющим ремни безопасности и защищающим води-
теля и переднего пассажира от травм грудной клетки при
некоторых видах боковых столкновений средней и большой
силы.
Подушки безопасности занавесочного типа (при наличии) явля-
ются средством, дополняющим ремни безопасности и защищаю-
Запрещается вставлять посторонние предметы (куски пласт-
массы, скрепки, пуговицы и т. д.) в замок или катушку ремня
безопасности. Кроме того, запрещается модифицировать кон-
струкцию, демонтировать или самостоятельно инсталлировать
ремни безопасности. В противном случае ремень безопасности
не сможет обеспечить необходимую защиту в случае столкнове-
ния или другой аварийной ситуации.
Мойте ремни теплой водой с использованием нейтрального
моющего средства. Прополоскав ремень, высушите его в тени.
Запрещается использовать отбеливатели или красители, т. к.
это может отрицательно повлиять на прочность ремней.
ПРЕДУПРЕЖДЕНИЕСистема дополнительных средств пас-
сивной безопасности (SRS) — подушки
безопасности
*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-41
4
щим водителя и пассажиров переднего и задних боковых
сидений от травм головы путем раскрытия во время уд а р а сбоку
при некоторых видах боковых столкновений средней и большой
силы.
Подушки безопасности НЕ заменяют собой ремни безопасности.
Чтобы обеспечить максимальную защиту людей при любом
дорожно-транспортном происшествии, все находящиеся в авто-
мобиле должны пристегиваться ремнями безопасности
.
E00407303356
В состав системы дополнительных средств пассивной безопасно-
сти (SRS) входят следующие элементы:
ПРИМЕЧАНИЕ
Система экстренного реагирования при авариях ЭРА-ГЛ О Н АС С
(если имеется) рассчитана на срабатывание при раскрытии любой
из подушек безопасности.
См. раздел «Система экстренного реагирования при авариях ЭРА-
ГЛ О Н АС С» на стр. 8-2.
Работа системы дополнительных средств
пассивной безопасности (SRS)

1-Модуль подушки безопасности водителя
2-Контрольная лампа отключения подушки безопасности
переднего пассажира
3-Модуль подушки безопасности переднего пассажира
4-Модуль подушки безопасности у коле н е й водителя*
5-Выключатель подушки безопасности переднего пассажира

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-42Сиденья и ремни безопасности
4
Ih^mrdb безопасности работают, только ко гда ключ зажигания
находится в одном из указанных ниже положений, или ко гда
включен указанный ниже режим работы.
Модификации без системы дистанционного управления авто-
мобилем
Ключ зажигания находится в положении ON или START.
Автомобили с системой дистанционного управления автомо-
билем
Включен режим работы ON.
Когд а блок управления подушек безопасности регистрирует
опрокидывание автомобиля, он
инициирует срабатывание поду-
шек безопасности занавесочного типа (если имеются).При наполнении подушек безопасности раздается резкий гром-
кий звук, выделяется немного дыма и пыли, однако это безвредно
и не приводит к возгоранию автомобиля. Люди, страдающие
заболеваниями органов дыхания, могут ощутить временное раз-
дражение от химических веществ, использующихся для наполне-
ния подушек; после того
как из подушек будет выпущен газ,
откройте окно, если это безопасно.
После срабатывания подушки безопасности очень быстро сдува-
ются, поэтому опасность ограничения обзора невелика.

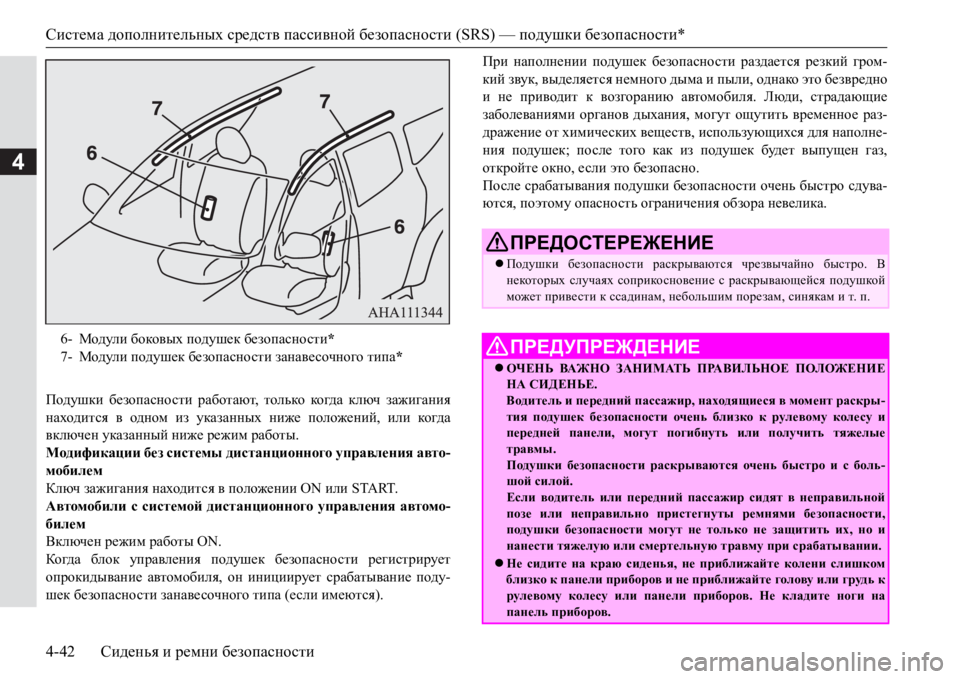

6-Модули боковых подушек безопасности*
7-Модули подушек безопасности занавесочного типа*
ПРЕДОСТЕРЕЖЕНИЕ
Подушки безопасности раскрываются чрезвычайно быстро. В
некоторых случаях соприкосновение с раскрывающейся подушкой
может привести к ссадинам, небольшим порезам, синякам и т. п.
ПРЕДУПРЕЖДЕНИЕ
ОЧЕНЬ ВА Ж Н О ЗАНИМАТЬ ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ
НА СИДЕНЬЕ.
Водитель и передний пассажир, находящиеся в момент раскры-
тия подушек безопасности очень близко к рулевому колесу и
передней панели, могут погибнуть или получить тяжелые
травмы.
Подушки безопасности раскрываются очень быстро и с боль-
шой силой.
Если водитель или передний пассажир сидят в неправильной
позе или
неправильно пристегнуты ремнями безопасности,
подушки безопасности могут не только не защитить их, но и
нанести тяжелую или смертельную травму при срабатывании.
Не сидите на краю сиденья, не приближайте колени слишком
близко к панели приборов и не приближайте голову или грудь к
рулевому колесу или панели приборов. Не кладите ноги на
панель приборов.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-43
4

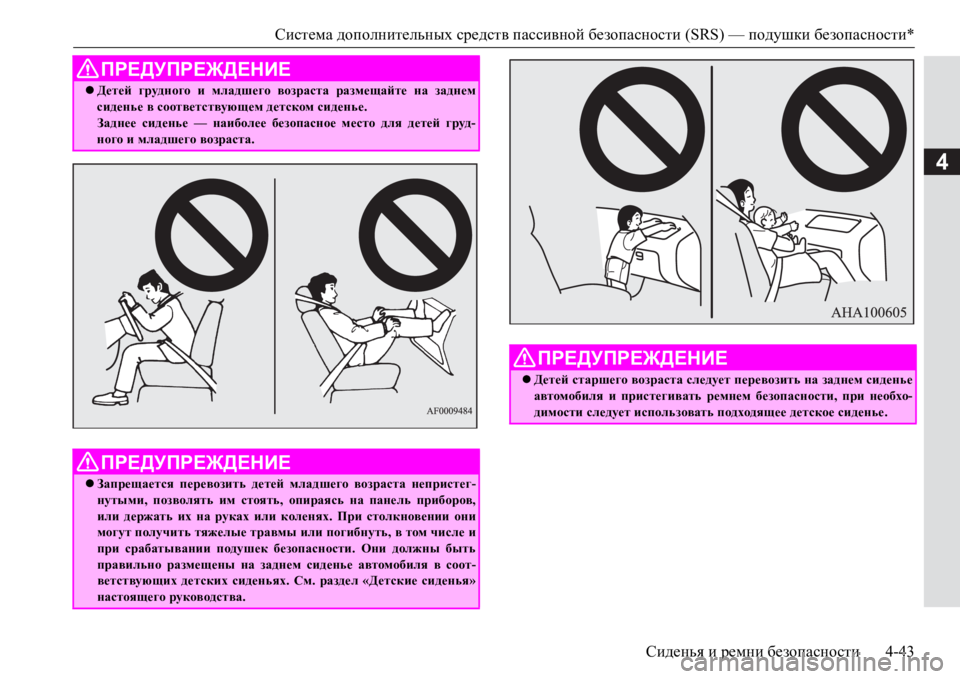

Детей грудного и младшего возраста размещайте на заднем
сиденье в соответствующем детском сиденье.
Заднее сиденье — наиболее безопасное место для детей груд-
ного и младшего возраста.
ПРЕДУПРЕЖДЕНИЕ
Запрещается перевозить детей младшего возраста непристег-
нутыми, позволять им стоять, опираясь на панель приборов,
или держать их на руках или коленях. При столкновении они
могут получить тяжелые травмы или погибнуть, в том числе и
при срабатывании подушек безопасности. Они должны быть
правильно размещены на заднем сиденье автомобиля в соот-
ветствующих детских сиденьях
. См. раздел «Детские сиденья»
настоящего руководства.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Детей старшего возраста следует перевозить на заднем сиденье
автомобиля и пристегивать ремнем безопасности, при необхо-
димости следует использовать подходящее детское сиденье.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-44Сиденья и ремни безопасности
4
E00408802221

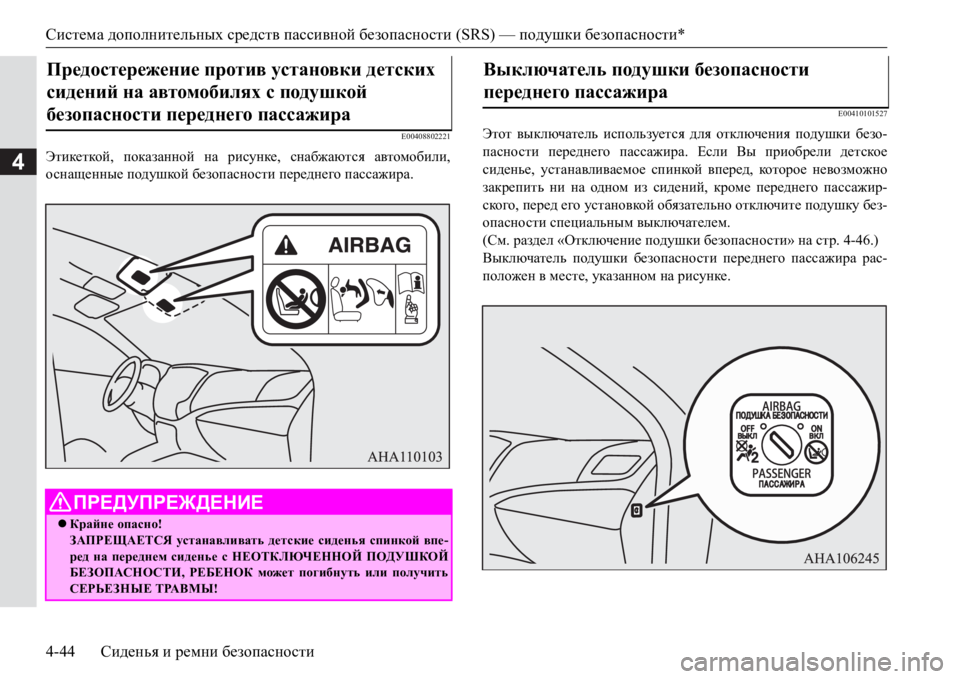

Этикеткой, показанной на рисунке, снабжаются автомобили,
оснащенные подушкой безопасности переднего пассажира.
E00410101527
Этот выключатель используется для отключения подушки безо-
пасности переднего пассажира. Если Вы приобрели детское
сиденье, устанавливаемое спинкой вперед, которое невозможно
закрепить ни на одном из сидений, кроме переднего пассажир-
ского, перед его установкой обязательно отключите подушку без-
опасности специальным выключателем.
(См. раздел «Отключение подушки безопасности» на стр. 4-46.)
Выключатель подушки безопасности переднего
пассажира рас-
положен в месте, указанном на рисунке.
Предостережение против установки детских
сидений на автомобилях с подушкой
безопасности переднего пассажира

ПРЕДУПРЕЖДЕНИЕ
Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать детские сиденья спинкой впе-
ред на переднем сиденье с НЕОТКЛЮЧЕННОЙ ПОДУШКОЙ
БЕЗОПАСНОСТИ, РЕБЕНОК может погибнуть или получить
СЕРЬЕЗНЫЕ ТРАВМЫ!
Выключатель подушки безопасности
переднего пассажира

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-45
4
E00410201498

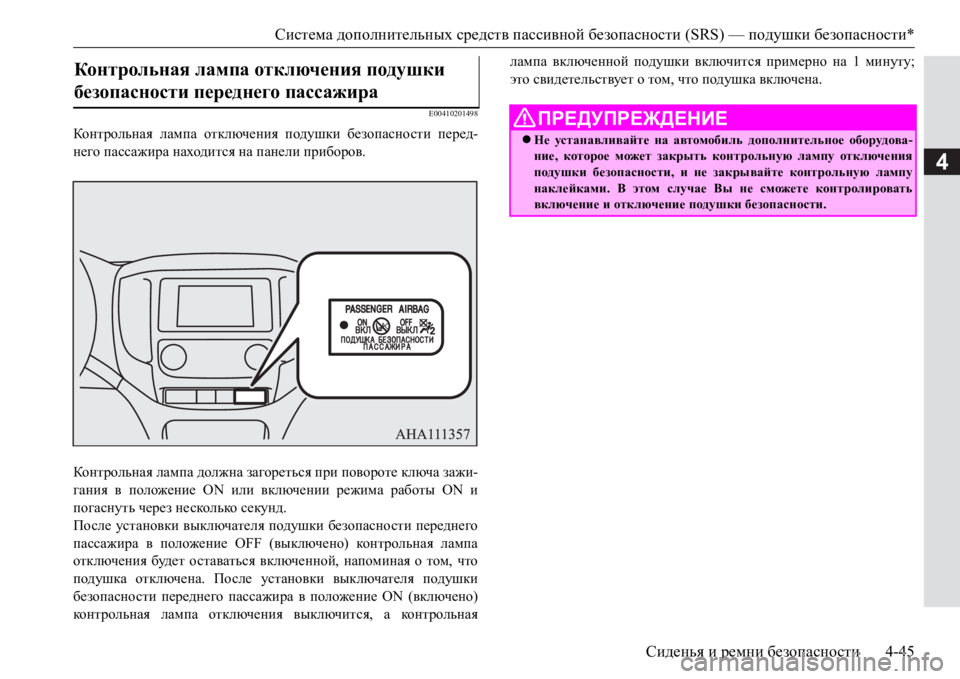

Контрольная лампа отключения подушки безопасности перед-
него пассажира находится на панели приборов.
Контрольная лампа должна загореться при повороте ключа зажи-
гания в положение ON или включении режима работы ON и
погаснуть через несколько секунд.
После установки выключателя подушки безопасности переднего
пассажира в положение OFF (выключено) контрольная лампа
отключения будет оставаться включенной, напоминая о том, что
подушка
отключена. После установки выключателя подушки
безопасности переднего пассажира в положение ON (включено)
контрольная лампа отключения выключится, а контрольнаялампа включенной подушки включится примерно на 1 минуту;
это свидетельствует о том, что подушка включена.
Контрольная лампа отключения подушки
безопасности переднего пассажира

ПРЕДУПРЕЖДЕНИЕ
Не устанавливайте на автомобиль дополнительное оборудова-
ние, которое может закрыть контрольную лампу отключения
подушки безопасности, и не закрывайте контрольную лампу
наклейками. В этом случае Вы не сможете контролировать
включение и отключение подушки безопасности.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-46Сиденья и ремни безопасности
4
E00412301187

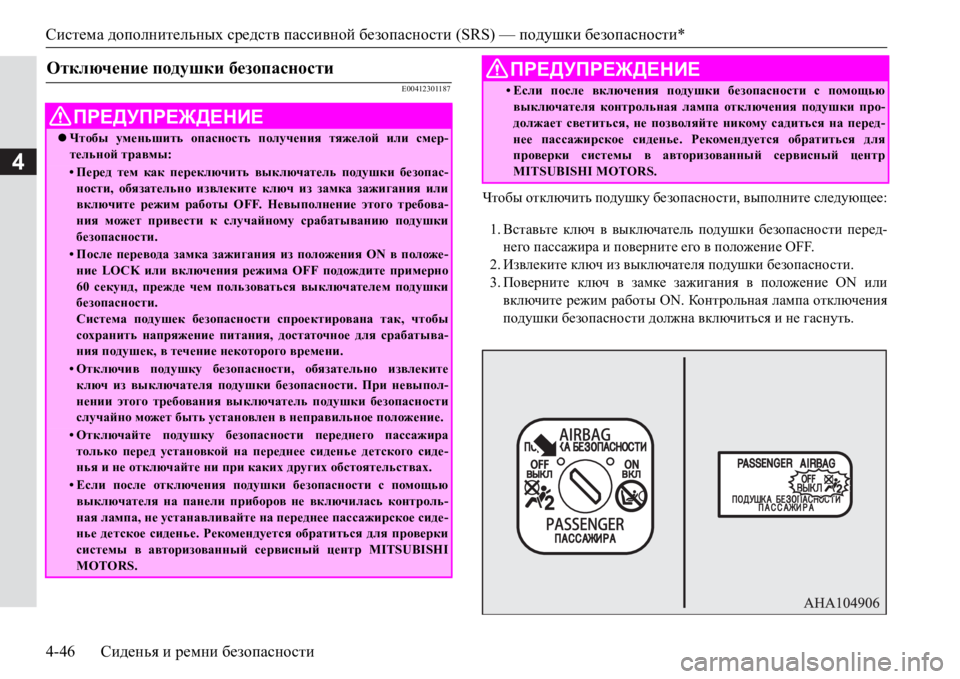

Чтобы отключить подушку безопасности, выполните следующее:
1.Вставьте ключ в выключатель подушки безопасности перед-
него пассажира и поверните его в положение OFF.
2.Извлеките ключ из выключателя подушки безопасности.
3.Поверните ключ в замке зажигания в положение ON или
включите режим работы ON. Контрольная лампа отключения
подушки безопасности должна включиться и не гаснуть.
Отключение подушки безопасности
ПРЕДУПРЕЖДЕНИЕ
Чтобы уменьшить опасность получения тяжелой или смер-
тельной травмы:
•Перед тем как переключить выключатель подушки безопас-
ности, обязательно извлеките ключ из замка зажигания или
включите режим работы OFF. Невыполнение этого требова-
ния может привести к случайному срабатыванию подушки
безопасности.
•После перевода замка зажигания из положения ON в положе-
ние LOCK или включения режима OFF подождите примерно
60 секунд, прежде чем пользоваться выключателем подушки
безопасности.
Система подушек безопасности спроектирована так, чтобы
сохранить напряжение питания, достаточное для срабатыва-
ния подушек, в течение некоторого времени.
•Отключив подушку безопасности, обязательно извлеките
ключ из выключателя подушки безопасности. При невыпол-
нении этого требования выключатель подушки безопасности
случайно может быть установлен в неправильное положение.
•Отключайте подушку безопасности переднего пассажира
только перед установкой на переднее сиденье детского сиде-
нья и не отключайте ни при каких других обстоятельствах.
•Если после отключения подушки безопасности с помощью
выключателя на панели приборов не включилась контроль-
ная лампа, не устанавливайте на переднее пассажирское сиде-
нье детское сиденье. Рекомендуется обратиться для проверки
системы в авторизованный сервисный центр MITSUBISHI
MOTORS.
•Если после включения подушки безопасности с помощью
выключателя контрольная лампа отключения подушки про-
должает светиться, не позволяйте никому садиться на перед-
нее пассажирское сиденье. Рекомендуется обратиться для
проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-47
4
Теперь подушка безопасности переднего пассажира отключена и
не сможет сработать, пока не будет включена снова с помощью
данного выключателя.
E00407402028
Подушка безопасности водителя находится под выпуклой крыш-
ко й в центре рулевого кол е с а. Подушка безопасности переднего
пассажира находится в панели приборов над вещевым ящиком.
Подушки безопасности водителя и переднего пассажира скон-
струированы таким образом, что раскрываются одновременно,
даже если на переднем сиденье нет пассажира.
E00412401276
Подушка безопасности у кол е н ей водителя расположена под
рулевой кол о н ко й и срабатывает одновременно с передней
подушкой безопасности водителя.
Система передних подушек безопасности
водителя и пассажира

Подушка безопасности у коленей водителя*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-48Сиденья и ремни безопасности
4
E00407502869
Передняя подушка безопасности и подушка безопасности у кол е-
ней водителя рассчитаны на срабатывание при средних или силь-
ных фронтальных уд а р а х. Некоторые типичные случаи показаны
на рисунке.Передние подушки безопасности и подушка безопасности
у коленей водителя срабатывают, если энергия уд а р а превышает
некоторый пороговый уровень, сравнимый со столкновением на
скорости около 25км/ч с жестким неподвижным
препятствием,
которое не деформируется. Если энергия уд а р а меньше порого-
вого значения, подушки безопасности могут не сработать.
Однако скорость, при которой срабатывают подушки, будет зна-
чительно выше при столкновении автомобиля с объектами,
поглощающими энергию путем деформации или перемещения
(например, с другим стоящим автомобилем, столбиком или пери-
лами ограждения).
Поскольку при лобовом
уд а р е водитель или пассажир могут сме-
ститься со своего места, большое значение имеет правильное
использование ремней безопасности. Ремень безопасности уд е р-
жит человека на безопасном расстоянии от рулевого кол е с а и
панели приборов в начальный момент срабатывания подушек
безопасности. В начальной стадии срабатывания подушка безо-
пасности обладает наибольшей энергией, что может стать причи-
ной
тяжелых или смертельных травм. Кроме того, именно ремень
безопасности является основным средством защиты при стол-
кновении. Подушки безопасности разработаны в качестве допол-
нительного средства защиты. Поэтому для обеспечения
собственной безопасности и безопасности пассажиров необхо-
димо правильно пользоваться ремнями безопасности.
Раскрытие передних подушек безопасности
иподушки безопасности у коленей водителя
*
Передние подушки безопасности и подушка
безопасности у коленей водителя РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

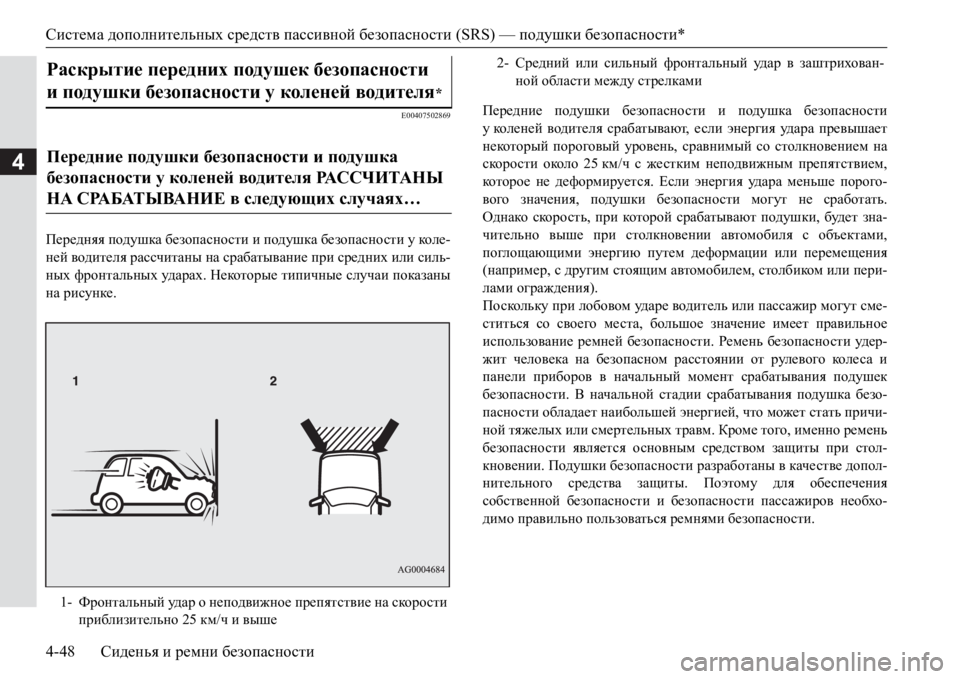

1-Фронтальный уд а р о неподвижное препятствие на скорости
приблизительно 25 км/ч и выше
2-Средний или сильный фронтальный уд а р в заштрихован-
ной области между стрелками
