MITSUBISHI PAJERO SPORT 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-49
4При некоторых видах фронтальных ударов, поскольку кузов
автомобиля способен поглощать уд а р н у ю энергию, защищая пас-
сажиров (передняя часть кузова автомобиля может сильно
деформироваться, поглощая энергию уд а р а). В этом случае
передние подушки безопасности и подушка безопасности у кол е-
ней водителя могут не сработать, несмотря на деформацию и
повреждение кузова автомобиля.
Некоторые типичные случаи показаны на
рисунке.Поскольку передние подушки безопасности и подушка безопас-
ности у коле н е й водителя защищают не во всех случаях фрон-
тальных столкновений, обязательно пристегивайтесь ремнем
безопасности.
Передние подушки безопасности и подушка безопасности у
кол ен е й водителя не рассчитаны на срабатывание в тех случаях,
ко гда они не могут защитить человека.
Такие случаи показаны на рисунке.
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
НЕ СРАБОТАТЬ в следующих случаях…

1-Наезд на столб, дерево или иной узкий предмет
2-Подкат автомобиля под заднюю часть грузовика
3-Уд а р передней части автомобиля под углом
Передние подушки безопасности и подушка безо-
пасности у коленей водителя НЕ РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

1-Попутные столкновения (уд а р ы в заднюю часть автомо-
биля)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-50Сиденья и ремни безопасности
4
Ihkdhevdm передние подушки безопасности и подушка безопас-
ности у коленей водителя защищают не во всех случаях столкно-
вений, следует обязательно правильно пристегиваться ремнем
безопасности.Передние подушки безопасности и подушка безопасности у
кол е н ей водителя могут сработать при среднем или сильном
уд а р е нижней части автомобиля (повреждении нижней части
кузова и ходовой части).
Некоторые типичные случаи
показаны на рисунке. 2-Боковые уд а р ы
3-Опрокидывание автомобиля на борт или на крышу
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
СРАБОТАТЬ в следующих случаях…

1-Наезд на приподнятую разделительную полосу, островок
безопасности или бордюр
2-Попадание автомобиля в глуб оку ю яму или выбоину
3-Съезд автомобиля по крутому склону и уд а р нижней
частью кузова о землю

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-51
4
Поскольку подушки безопасности могут раскрыться при некото-
рых видах резких ударов, которые приведены на рисунке и при
которых люди в автомобиле могут сместиться со своих мест,
очень важно правильно пользоваться ремнями безопасности.
Ремень безопасности уд е р ж и т человека на безопасном расстоя-
нии от рулевого коле с а и панели приборов в начальный момент
срабатывания подушек безопасности
. В начальной стадии сраба-
тывания подушка безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смертельных травм при
ко н т а кте.
ПРЕДУПРЕЖДЕНИЕ
Запрещается прикреплять какие-либо предметы (украшения,
наклейки и т. п.) к выпуклой крышке рулевого колеса. Они
могут уд а р и т ь и травмировать человека при срабатывании
подушки безопасности.
Запрещается ставить или прикреплять какие-либо предметы
на панель приборов над вещевым ящиком. Они могут уд а р и т ь
и травмировать человека при срабатывании подушки безопас-
ности.ПРЕДУПРЕЖДЕНИЕ
Запрещается закреплять на ветровом стекле или ставить перед
ним какие-либо предметы. Они могут помешать раскрытию
подушек безопасности или уд а р и т ь и травмировать водителя и
пассажира при срабатывании подушек безопасности.
Запрещается прикреплять дополнительные ключи или какие-
либо аксессуары (твердые, острые или тяжелые предметы) к
ключу зажигания. Данные предметы могут воспрепятствовать
нормальному наполнению подушки безопасности у коленей
водителя или могут привести к травме при ее раскрытии.
Запрещается закреплять какие-либо предметы или аксессуары
на нижней части приборной панели со стороны водителя. Дан-
ные предметы могут воспрепятствовать нормальному напол-
нению подушки безопасности у коленей водителя или могут
привести к травме при ее раскрытии.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-52Сиденья и ремни безопасности
4
E00407601906
Боковые подушки безопасности (А) установлены в спинках
передних сидений.
Боковая подушка безопасности раскрывается только при боковом
уд а р е с соответствующей стороны даже при отсутствии человека
на переднем сиденье.
На спинки сидений, в которых установлены подушки безопасно-
сти, прикрепляются этикетки, показанные на рисунке.
ПРЕДУПРЕЖДЕНИЕ
Запрещается помещать между подушкой безопасности и води-
телем или передним пассажиром сумки, животных или какие-
либо предметы. Они могут помешать раскрытию подушек безо-
пасности или уд а р и т ь и травмировать водителя и пассажира
при раскрытии подушек.
Сразу после раскрытия подушек безопасности некоторые их
детали могут быть горячими. Не прикасайтесь к ним. Суще-
ствует опасность получения ожога.
Система подушек безопасности рассчитана на однократное сра-
батывание. После срабатывания они не могут использоваться
повторно. Их необходимо заменить как можно скорее, а всю
систему подушек безопасности рекомендуется проверить в
авторизованном сервисном центре MITSUBISHI MOTORS.
Система боковых подушек безопасности*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-53
4
E00409102029
Подушки безопасности занавесочного типа находятся в передних
стойках кузова и боковых элементах каркаса крыши. Подушки
безопасности занавесочного типа раскрываются только при боко-
вом уд а р е с соответствующей стороны, даже при отсутствии
человека на переднем или заднем сиденье.
Также, если блок управления подушек безопасности регистри-
рует опрокидывание автомобиля, он инициирует срабатывание
подушек безопасности занавесочного типа
(если имеются).
Система подушек безопасности занавесочного
типа
*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-54Сиденья и ремни безопасности
4
E00407702685
Боковые подушки безопасности и подушки безопасности занаве-
сочного типа рассчитаны на срабатывание в случае бокового
уд а р а средней или большой силы в среднюю часть салона.
Некоторые типичные случаи показаны на рисунке.
Именно ремень безопасности является основным средством
защиты при столкновении. Боковые подушки безопасности и
подушки безопасности занавесочного типа разработаны в каче-
стве дополнительного
средства защиты. Поэтому для обеспече-
ния собственной безопасности и безопасности пассажиров
необходимо правильно пользоваться ремнями безопасности.
Раскрытие боковых подушек безопасности
иподушек безопасности занавесочного типа

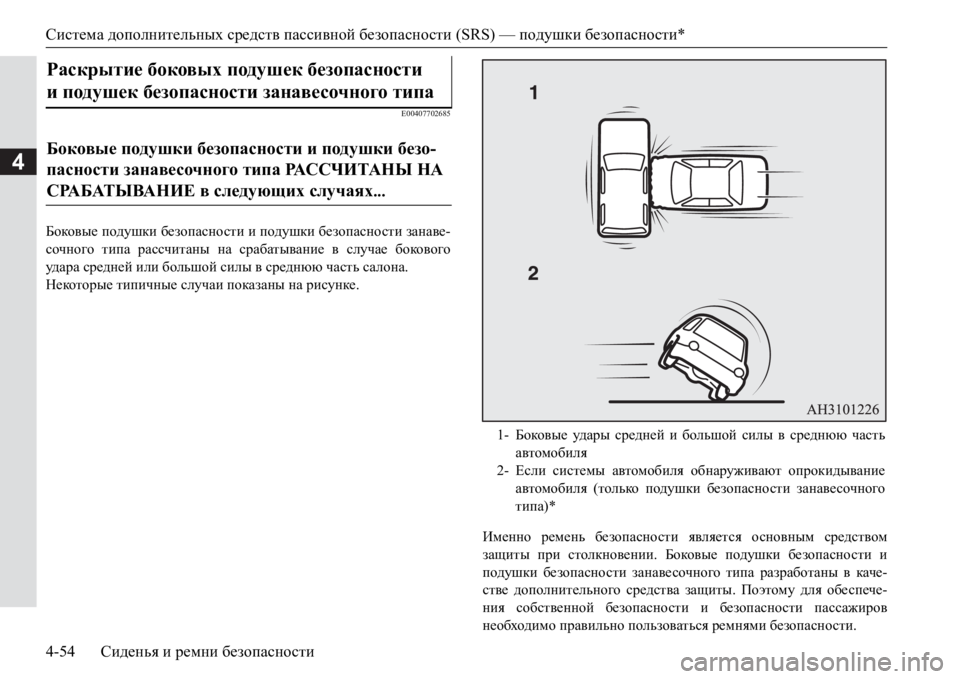

Боковые подушки безопасности и подушки безо-
пасности занавесочного типа РА С С Ч И Т А Н Ы НА
СРАБАТЫВАНИЕ в следующих случаях
...
1-Боковые уд а р ы средней и большой силы в среднюю часть
автомобиля
2-Если системы автомобиля обнаруживают опрокидывание
автомобиля (только подушки безопасности занавесочного
типа)*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-55
4При некоторых видах боковых ударов, поскольку кузов автомо-
биля способен поглощать энергию уд а р а, защищая пассажиров
(боковая часть кузова автомобиля может сильно деформиро-
ваться, поглощая силу уд а р а). В этом случае боковые подушки
безопасности и подушки безопасности занавесочного типа могут
не сработать, несмотря на деформацию и повреждение кузова
автомобиля. Некоторые типичные случаи показаны на
рисунке.
Поскольку боковые подушки безопасности и подушки безопас-
ности занавесочного типа защищают не во всех случаях боковых
столкновений, следует обязательно пристегиваться ремнем безо-
пасности.

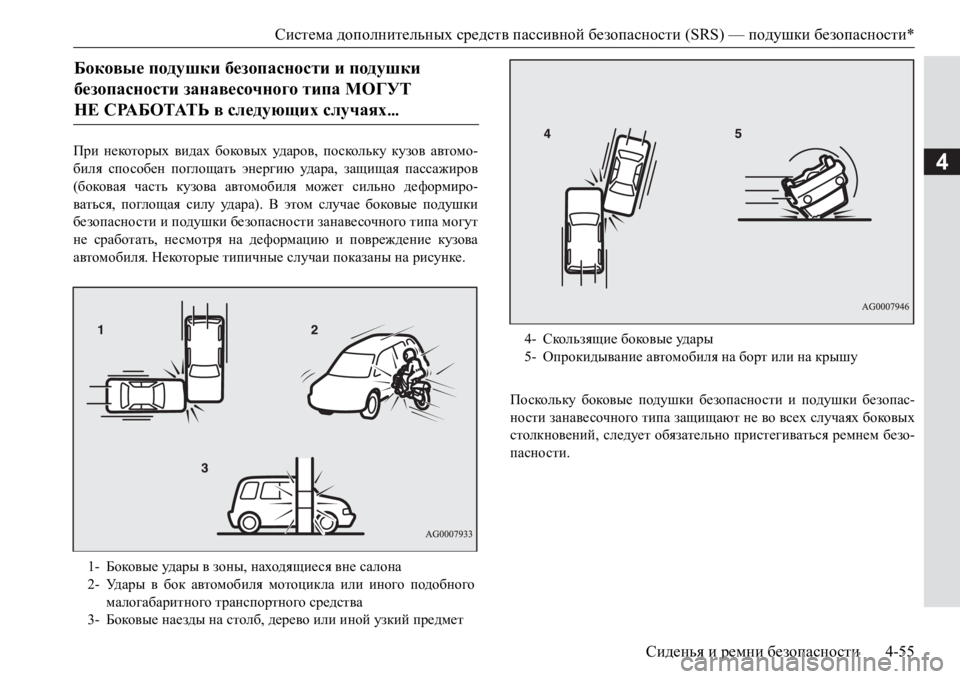

Боковые подушки безопасности и подушки
безопасности занавесочного типа МОГУТ
НЕ СРАБОТАТЬ в следующих случаях
...
1-Боковые уд а р ы в зоны, находящиеся вне салона
2-Уд а р ы в бок автомобиля мотоцикла или иного подобного
малогабаритного транспортного средства
3-Боковые наезды на столб, дерево или иной узкий предмет
4-Скользящие боковые уд а р ы
5-Опрокидывание автомобиля на борт или на крышу

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-56Сиденья и ремни безопасности
4;hdh\u_ подушки безопасности и подушки безопасности занаве-
сочного типа не рассчитаны на срабатывание в тех случаях, ко гда
они не могут защитить человека. Такие случаи показаны
на рисунке.

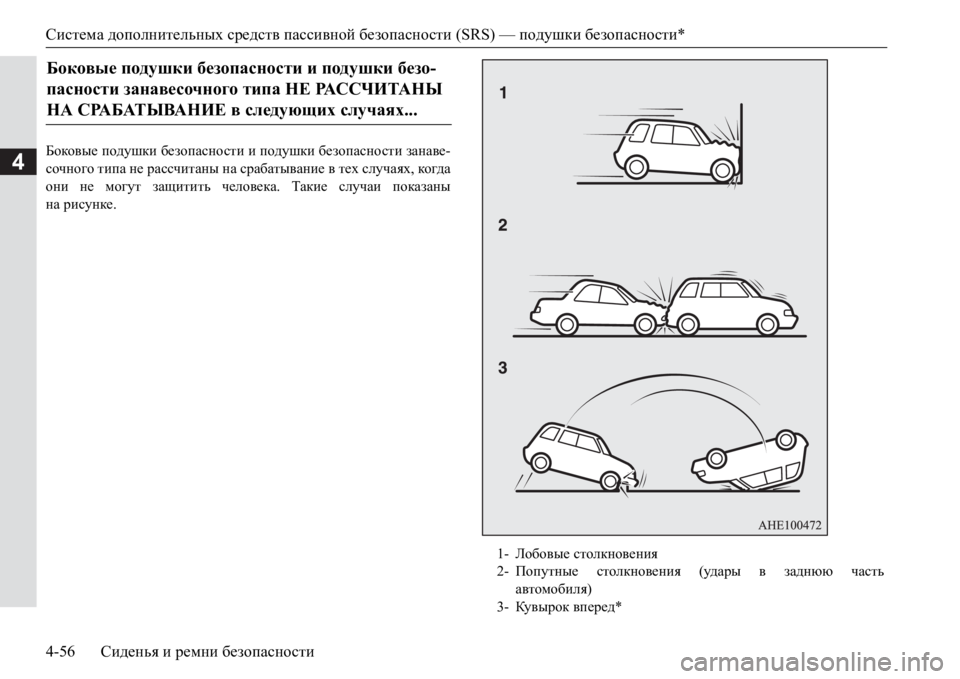

Боковые подушки безопасности и подушки безо-
пасности занавесочного типа НЕ РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях...

1-Лобовые столкновения
2-Попутные столкновения (уд а р ы в заднюю часть
автомобиля)
3-Кувырок вперед*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-57
4
Поскольку боковые подушки безопасности и подушки безопас-
ности занавесочного типа защищают не во всех случаях столкно-
вений, следует обязательно правильно пристегиваться ремнем
безопасности.

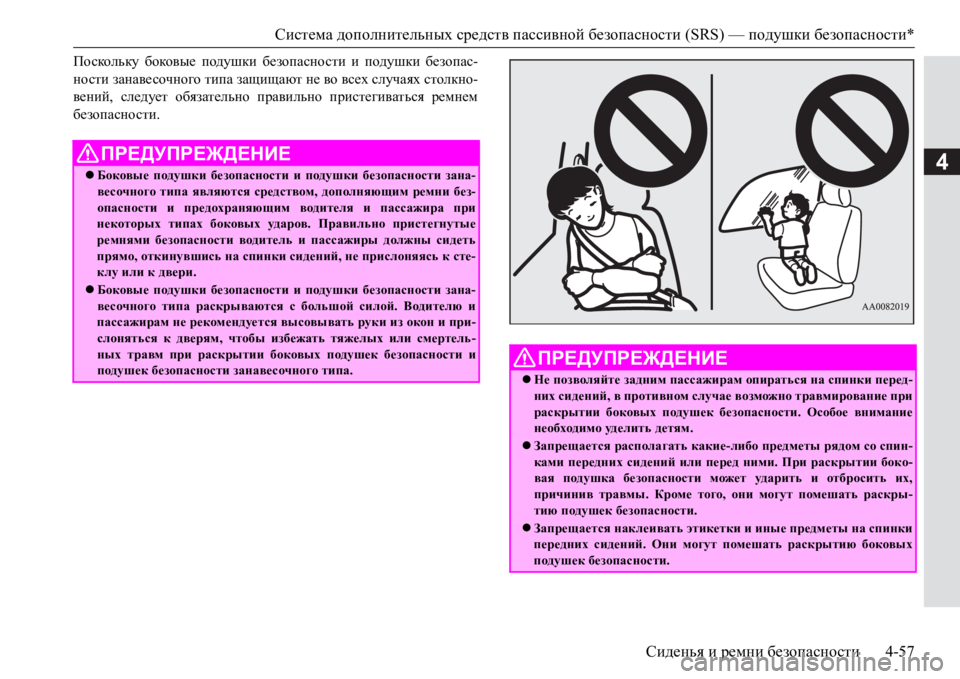

ПРЕДУПРЕЖДЕНИЕ
Боковые подушки безопасности и подушки безопасности зана-
весочного типа являются средством, дополняющим ремни без-
опасности и предохраняющим водителя и пассажира при
некоторых типах боковых уд а р ов. Правильно пристегнутые
ремнями безопасности водитель и пассажиры должны сидеть
прямо, откинувшись на спинки сидений, не прислоняясь к сте-
клу или к двери.
Боковые подушки безопасности и подушки безопасности зана-
весочного типа раскрываются с большой силой. Водителю и
пассажирам не рекомендуется высовывать руки из окон и при-
слоняться к дверям, чтобы избежать тяжелых или смертель-
ных травм при раскрытии боковых подушек безопасности и
подушек безопасности занавесочного типа.
ПРЕДУПРЕЖДЕНИЕ
Не позволяйте задним пассажирам опираться на спинки перед-
них сидений, в противном случае возможно травмирование при
раскрытии боковых подушек безопасности. Особое внимание
необходимо уд е л и т ь детям.
Запрещается располагать какие-либо предметы рядом со спин-
ками передних сидений или перед ними. При раскрытии боко-
вая подушка безопасности может уд а р и т ь и отбросить их,
причинив травмы. Кроме того, они могут помешать раскры-
тию подушек безопасности.
Запрещается наклеивать этикетки и иные предметы на спинки
передних сидений. Они могут помешать раскрытию боковых
подушек безопасности.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-58Сиденья и ремни безопасности
4
Запрещается надевать чехлы и класть накидки на сиденья с
боковыми подушками безопасности.
Не кладите накидки на спинки сидений с боковыми поду-
шками безопасности. Они могут помешать раскрытию боко-
вых подушек безопасности.

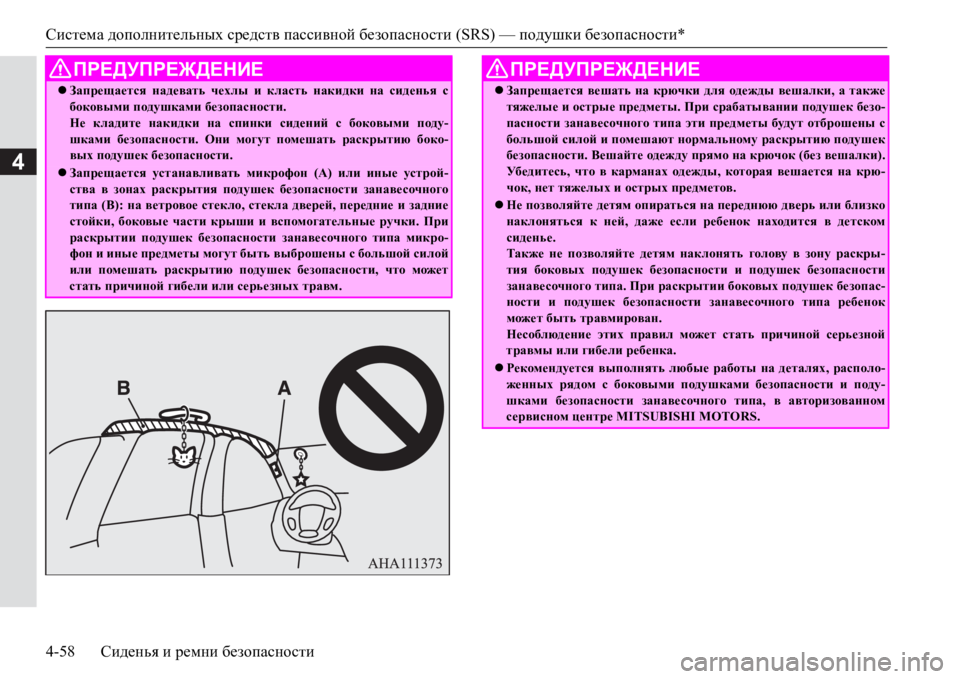

Запрещается устанавливать микрофон (А) или иные устрой-
ства в зонах раскрытия подушек безопасности занавесочного
типа (В): на ветровое стекло, стекла дверей, передние и задние
стойки, боковые части крыши и вспомогательные ручки. При
раскрытии подушек безопасности занавесочного типа микро-
фон и иные предметы могут быть выброшены с большой силой
или помешать раскрытию подушек
безопасности, что может
стать причиной гибели или серьезных травм.
ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ
Запрещается вешать на крючки для одежды вешалки, а также
тяжелые и острые предметы. При срабатывании подушек безо-
пасности занавесочного типа эти предметы будут отброшены с
большой силой и помешают нормальному раскрытию подушек
безопасности. Вешайте одежду прямо на крючок (без вешалки).
Убедитесь, что в карманах одежды, которая вешается на крю-
чок, нет тяжелых
и острых предметов.
Не позволяйте детям опираться на переднюю дверь или близко
наклоняться к ней, даже если ребенок находится в детском
сиденье.
Также не позволяйте детям наклонять голову в зону раскры-
тия боковых подушек безопасности и подушек безопасности
занавесочного типа. При раскрытии боковых подушек безопас-
ности и подушек безопасности занавесочного типа ребенок
может быть травмирован.
Несоблюдение этих правил может стать причиной серьезной
травмы или гибели ребенка.
Рекомендуется выполнять любые работы на деталях, располо-
женных рядом с боковыми подушками безопасности и поду-
шками безопасности занавесочного типа, в авторизованном
сервисном центре MITSUBISHI MOTORS.
