MITSUBISHI PAJERO SPORT 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

<0249025f026a025f0264026502780271025a026c025f026502760003026802710262026b026c0262026c025f02650279000302620003026802660275025c025a026c025f026502790003025c025f026c026a0268025c0268025d02680003026b026c025f02
640265025a[
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802

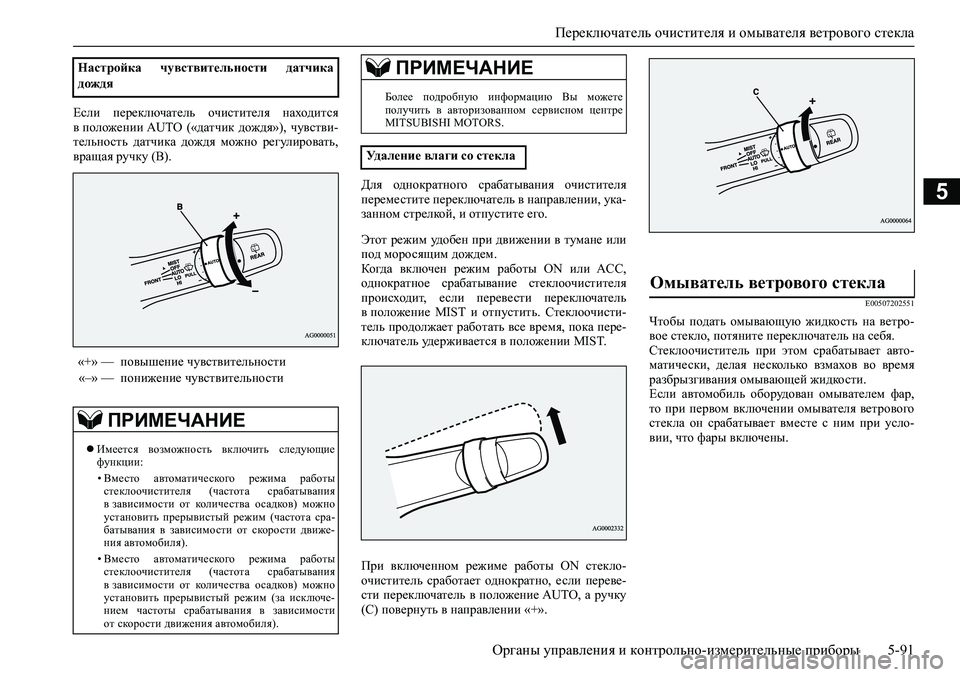

6a0275[ 5-91
5
Если переключатель очистителя находится
в положении AUTO («датчик дождя»), чувстви-
тельность датчика дождя можно регулировать,
вращая ручку (В).
Для однократного срабатывания очистителя
переместите переключатель в направлении, ука-
занном стрелкой, и отпустите его.
Этот режим удобен при движении в тумане или
под моросящим дождем.
Когда включен режим работы ON или ACC,
однократное срабатывание стеклоочистителя
происходит, если перевести переключатель
в положение MIST и отпустить. Стеклоочисти-
тель продолжает работать все время, пока пере-
ключатель удерживается в положении MIST.
При включенном режиме работы ON стекло-
очиститель сработает однократно, если переве-
сти переключатель в положение AUTO, а ручку
(С) повернуть в направлении «+».
E00507202551
Чтобы подать омывающую жидкость на ветро-
вое стекло, потяните переключатель на себя.
Стеклоочиститель при этом срабатывает авто-
матически, делая несколько взмахов во время
разбрызгивания омывающей жидкости.
Если автомобиль оборудован омывателем фар,
то при первом включении омывателя ветрового
стекла он срабатывает вместе с ним при усло-
вии, что фары включены. Настройка чувствительности датчика
дождя
«+» — повышение чувствительности
«–» — понижение чувствительности
ПРИМЕЧАНИЕ
Имеется возможность включить следующие
функции:
• Вместо автоматического режима работы
стеклоочистителя (частота срабатывания
в зависимости от количества осадков) можно
установить прерывистый режим (частота сра-
батывания в зависимости от скорости движе-
ния автомобиля).
• Вместо автоматического режима работы
стеклоочистителя (частота срабатывания
в зависимости от количества осадков) можно
установить прерывистый режим (за исключе-
нием частоты срабатывания в зависимости
от скорости движения автомобиля).
Более подробную информацию Вы можете
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
Удаление влаги со стекла
ПРИМЕЧАНИЕ
Омыватель ветрового стекла

<0249025f026a025f0264026502780271025a026c025f026502760003026802710262026b026c0262026c025f02650279000302620003026802660275025c025a026c025f026502790003025c025f026c026a0268025c0268025d02680003026b026c025f02
640265025a[

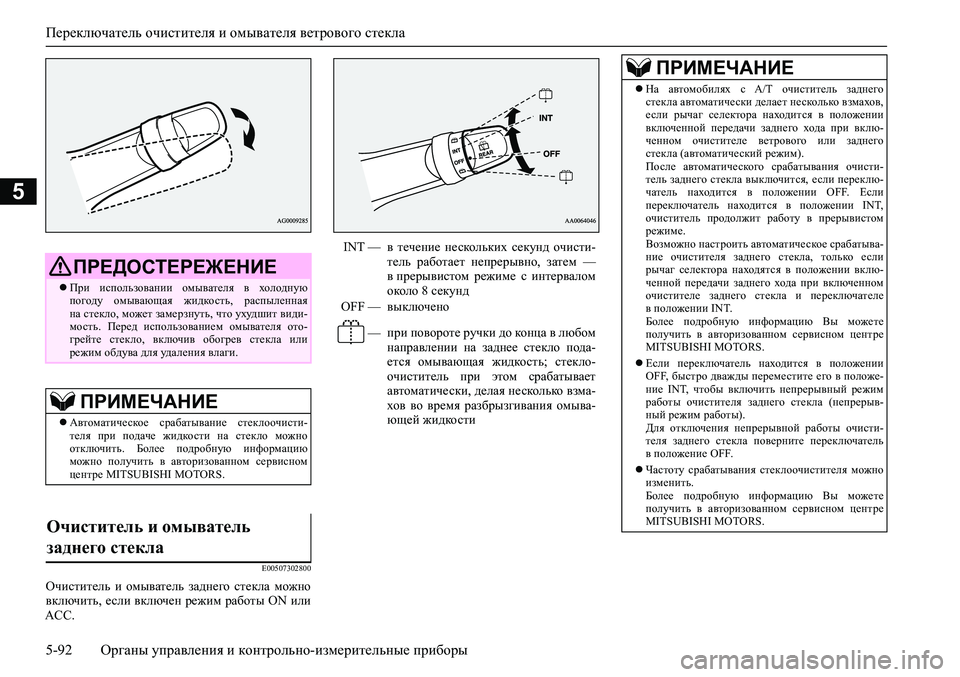

5-92 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00507302800
Очиститель и омыватель заднего стекла можно
включить, если включен режим работы ON или
ACC.
ПРЕДОСТЕРЕЖЕНИЕ
При использовании омывателя в холодную
погоду омывающая жидкость, распыленная
на стекло, может замерзнуть, что ухудшит види-
мость. Перед использованием омывателя ото-
грейте стекло, включив обогрев стекла или
режим обдува для удаления влаги.
ПРИМЕЧАНИЕ
Автоматическое срабатывание стеклоочисти-
теля при подаче жидкости на стекло можно
отключить. Более подробную информацию
можно получить в авторизованном сервисном
центре MITSUBISHI MOTORS.
Очиститель и омыватель
заднего стекла
INT — в течение нескольких секунд очисти-
тель работает непрерывно, затем —
в прерывистом режиме с интервалом
около 8 секунд
OFF — выключено
—при повороте ручки до конца в любом
направлении на заднее стекло пода-
ется омывающая жидкость; стекло-
очиститель при этом срабатывает
автоматически, делая несколько взма-
хов во время разбрызгивания омыва-
ющей жидкости
ПРИМЕЧАНИЕ
На автомобилях с A/T очиститель заднего
стекла автоматически делает несколько взмахов,
если рычаг селектора находится в положении
включенной передачи заднего хода при вклю-
ченном очистителе ветрового или заднего
стекла (автоматический режим).
После автоматического срабатывания очисти-
тель заднего стекла выключится, если переклю-
чатель находится в положении OFF. Если
переключатель находится в положении INT,
очиститель продолжит работу в прерывистом
режиме.
Возможно настроить автоматическое срабатыва-
ние очистителя заднего стекла, только если
рычаг селектора находятся в положении вклю-
ченной передачи заднего хода при включенном
очистителе заднего стекла и переключателе
в положении INT.
Более подробную информацию Вы можете
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
Если переключатель находится в положении
OFF, быстро дважды переместите его в положе-
ние INT, чтобы включить непрерывный режим
работы очистителя заднего стекла (непрерыв-
ный режим работы).
Для отключения непрерывной работы очисти-
теля заднего стекла поверните переключатель
в положение OFF.
Частоту срабатывания стеклоочистителя можно
изменить.
Более подробную информацию Вы можете
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.

Включатель обогрева заднего стекла
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802

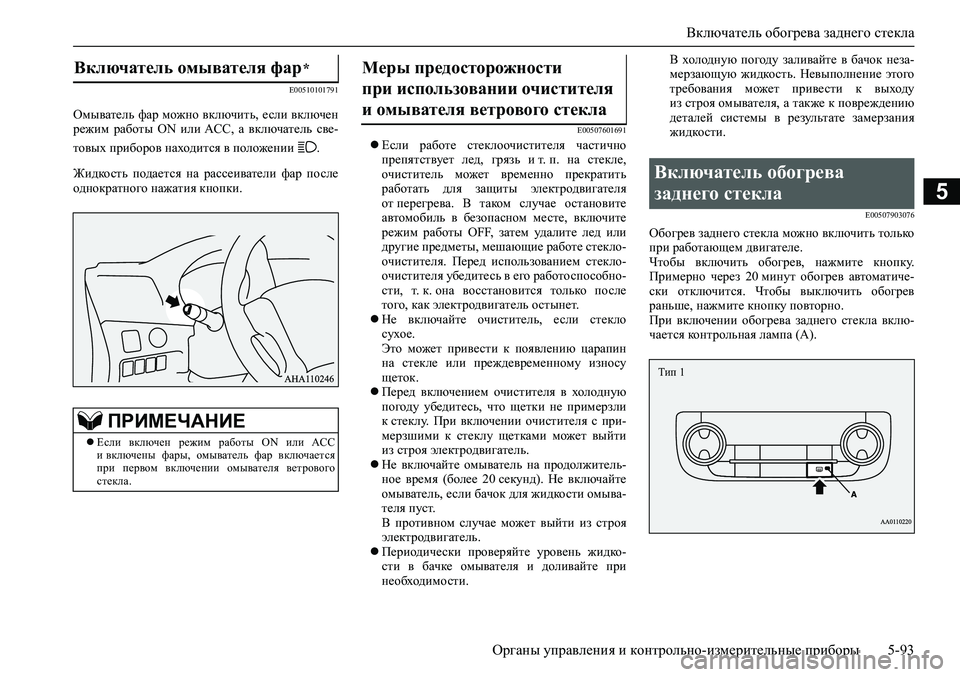

6a0275[ 5-93
5
E00510101791
Омыватель фар можно включить, если включен
режим работы ON или ACC, а включатель све-
товых приборов находится в положении .
Жидкость подается на рассеиватели фар после
однократного нажатия кнопки.E00507601691Если работе стеклоочистителя частично
препятствует лед, грязь и т. п. на стекле,
очиститель может временно прекратить
работать для защиты электродвигателя
от перегрева. В таком случае остановите
автомобиль в безопасном месте, включите
режим работы OFF, затем удалите лед или
другие предметы, мешающие работе стекло-
очистителя. Перед использованием стекло-
очистителя убедитесь в его работоспособно-
сти, т. к. она восстановится только после
того, как электродвигатель остынет.
Не включайте очиститель, если стекло
сухое.
Это может привести к появлению царапин
на стекле или преждевременному износу
щеток.
Перед включением очистителя в холодную
погоду убедитесь, что щетки не примерзли
к стеклу. При включении очистителя с при-
мерзшими к стеклу щетками может выйти
из строя электродвигатель.
Не включайте омыватель на продолжитель-
ное время (более 20 секунд). Не включайте
омыватель, если бачок для жидкости омыва-
теля пуст.
В противном случае может выйти из строя
электродвигатель.
Периодически проверяйте уровень жидко-
сти в бачке омывателя и доливайте при
необходимости.В холодную погоду заливайте в бачок неза-
мерзающую жидкость. Невыполнение этого
требования может привести к выходу
из строя омывателя, а также к повреждению
деталей системы в результате замерзания
жидкости.
E00507903076
Обогрев заднего стекла можно включить только
при работающем двигателе.
Чтобы включить обогрев, нажмите кнопку.
Примерно через 20 минут обогрев автоматиче-
ски отключится. Чтобы выключить обогрев
раньше, нажмите кнопку повторно.
При включении обогрева заднего стекла вклю-
чается контрольная лампа (А).
Включатель омывателя фар *
ПРИМЕЧАНИЕ
Если включен режим работы ON или ACC
и включены фары, омыватель фар включается
при первом включении омывателя ветрового
стекла.
Меры предосторожности
при использовании очистителя
и омывателя ветрового стекла
Включатель обогрева
заднего стекла
Тип 1

Обогрев обода рулевого колеса *

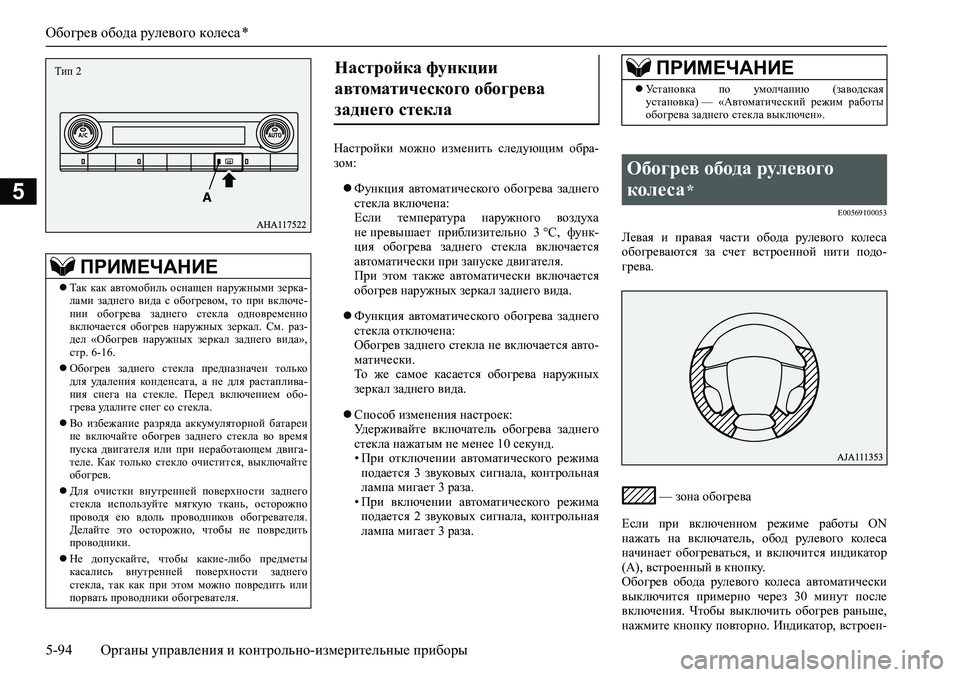

5-94 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
Настройки можно изменить следующим обра-
зом:
Функция автоматического обогрева заднего
стекла включена:
Если температура наружного воздуха
не превышает приблизительно 3 °C, функ-
ция обогрева заднего стекла включается
автоматически при запуске двигателя.
При этом также автоматически включается
обогрев наружных зеркал заднего вида.
Функция автоматического обогрева заднего
стекла отключена:
Обогрев заднего стекла не включается авто-
матически.
То же самое касается обогрева наружных
зеркал заднего вида.
Способ изменения настроек:
Удерживайте включатель обогрева заднего
стекла нажатым не менее 10 секунд.
• При отключении автоматического режима
подается 3 звуковых сигнала, контрольная
лампа мигает 3 раза.
• При включении автоматического режима
подается 2 звуковых сигнала, контрольная
лампа мигает 3 раза.
E00569100053
Левая и правая части обода рулевого колеса
обогреваются за счет встроенной нити подо-
грева.
— зона обогрева
Если при включенном режиме работы ON
нажать на включатель, обод рулевого колеса
начинает обогреваться, и включится индикатор
(A), встроенный в кнопку.
Обогрев обода рулевого колеса автоматически
выключится примерно через 30 минут после
включения. Чтобы выключить обогрев раньше,
нажмите кнопку повторно. Индикатор, встроен-
ПРИМЕЧАНИЕ
Так как автомобиль оснащен наружными зерка-
лами заднего вида с обогревом, то при включе-
нии обогрева заднего стекла одновременно
включается обогрев наружных зеркал. См. раз-
дел «Обогрев наружных зеркал заднего вида»,
стр. 6-16.
Обогрев заднего стекла предназначен только
для удаления конденсата, а не для растаплива-
ния снега на стекле. Перед включением обо-
грева удалите снег со стекла.
Во избежание разряда аккумуляторной батареи
не включайте обогрев заднего стекла во время
пуска двигателя или при неработающем двига-
теле. Как только стекло очистится, выключайте
обогрев.
Для очистки внутренней поверхности заднего
стекла используйте мягкую ткань, осторожно
проводя ею вдоль проводников обогревателя.
Делайте это осторожно, чтобы не повредить
проводники.
Не допускайте, чтобы какие-либо предметы
касались внутренней поверхности заднего
стекла, так как при этом можно повредить или
порвать проводники обогревателя.
Тип 2Настройка функции
автоматического обогрева
заднего стекла ПРИМЕЧАНИЕ
Установка по умолчанию (заводская
установка) — «Автоматический режим работы
обогрева заднего стекла выключен».
Обогрев обода рулевого
колеса
*

Включатель звукового сигнала
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802

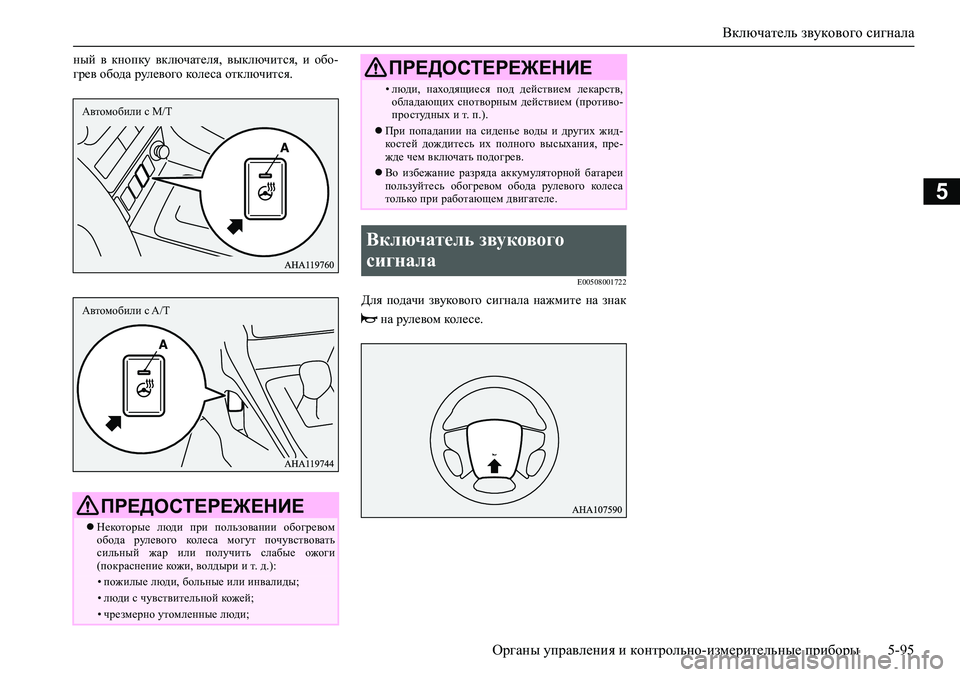

6a0275[ 5-95
5
ный в кнопку включателя, выключится, и обо-
грев обода рулевого колеса отключится.
E00508001722
Для подачи звукового сигнала нажмите на знак
на рулевом колесе.
ПРЕДОСТЕРЕЖЕНИЕ
Некоторые люди при пользовании обогревом
обода рулевого колеса могут почувствовать
сильный жар или получить слабые ожоги
(покраснение кожи, волдыри и т. д.):
• пожилые люди, больные или инвалиды;• люди с чувствительной кожей;• чрезмерно утомленные люди;
Автомобили с M/T
Автомобили с A/T
• люди, находящиеся под действием лекарств,
обладающих снотворным действием (противо-
простудных и т. п.).
При попадании на сиденье воды и других жид-
костей дождитесь их полного высыхания, пре-
жде чем включать подогрев.
Во избежание разряда аккумуляторной батареи
пользуйтесь обогревом обода рулевого колеса
только при работающем двигателе.
Включатель звукового
сигнала
ПРЕДОСТЕРЕЖЕНИЕ

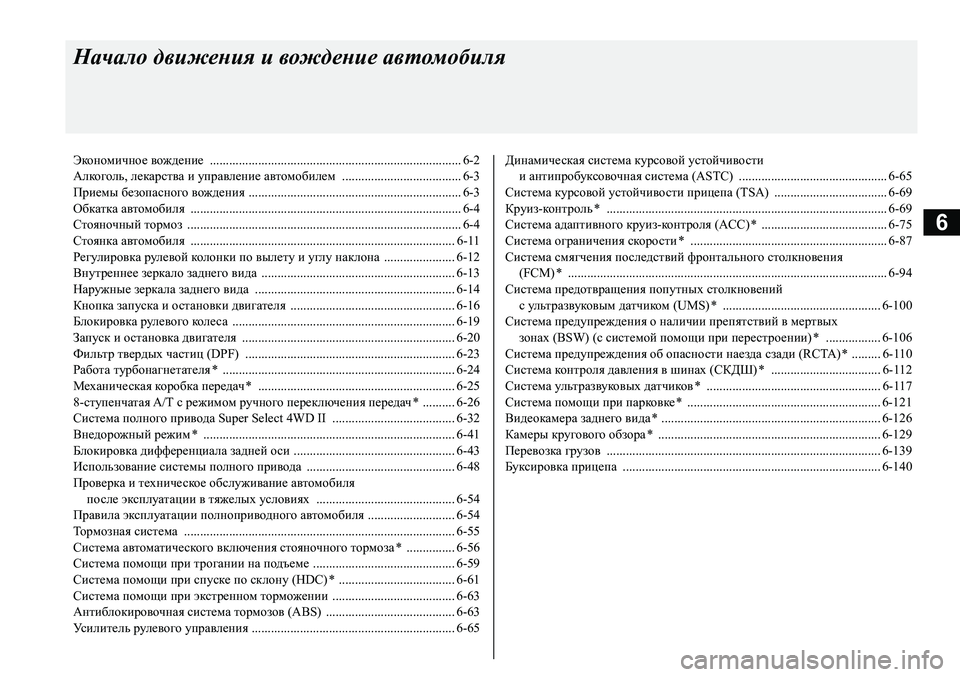

6
Начало движения и вождение автомобиля
Экономичное вождение .............................................................................. 6-2
Алкоголь, лекарства и управление автомобилем ..................................... 6-3
Приемы безопасного вождения .................................................................. 6-3
Обкатка автомобиля .................................................................................... 6-4
Стояночный тормоз ..................................................................................... 6-4
Стоянка автомобиля .................................................................................. 6-11
Регулировка рулевой колонки по вылету и углу наклона ...................... 6-12
Внутреннее зеркало заднего вида ............................................................ 6-13
Наружные зеркала заднего вида .............................................................. 6-14
Кнопка запуска и остановки двигателя ................................................... 6-16
Блокировка рулевого колеса ..................................................................... 6-19
Запуск и остановка двигателя .................................................................. 6-20
Фильтр твердых частиц (DPF) ................................................................. 6-23
Работа турбонагнетателя * ........................................................................ 6-24
Механическая коробка передач * ............................................................. 6-25
8-ступенчатая A/T с режимом ручного переключения передач * .......... 6-26
Система полного привода Super Select 4WD II ...................................... 6-32
Внедорожный режим * .............................................................................. 6-41
Блокировка дифференциала задней оси .................................................. 6-43
Использование системы полного привода .............................................. 6-48
Проверка и техническое обслуживание автомобиля
после эксплуатации в тяжелых условиях ........................................... 6-54
Правила эксплуатации полноприводного автомобиля ........................... 6-54
Тормозная система .................................................................................... 6-55
Система автоматического включения стояночного тормоза * ............... 6-56
Система помощи при трогании на подъеме ............................................ 6-59
Система помощи при спуске по склону (HDC) * .................................... 6-61
Система помощи при экстренном торможении ...................................... 6-63
Антиблокировочная система тормозов (ABS) ........................................ 6-63
Усилитель рулевого управления ............................................................... 6-65Динамическая система курсовой устойчивости
и антипробуксовочная система (ASTC) .............................................. 6-65
Система курсовой устойчивости прицепа (TSA) ................................... 6-69
Круиз-контроль * ....................................................................................... 6-69
Система адаптивного круиз-контроля (ACC) * ....................................... 6-75
Система ограничения скорости * ............................................................. 6-87
Система смягчения последствий фронтального столкновения
(FCM) * <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
110011001100110011[............................................ 6-94
Система предотвращения попутных столкновений
с ультразвуковым датчиком (UMS) * ................................................. 6-100
Система предупреждения о наличии препятствий в мертвых
зонах (BSW) (с системой помощи при перестроении) * ................. 6-106
Система предупреждения об опасности наезда сзади (RCTA) * ......... 6-110
Система контроля давления в шинах (СКДШ) * .................................. 6-112
Система ультразвуковых датчиков * ...................................................... 6-117
Система помощи при парковке * ............................................................ 6-121
Видеокамера заднего вида * .................................................................... 6-126
Камеры кругового обзора * ..................................................................... 6-129
Перевозка грузов ..................................................................................... 6-139
Буксировка прицепа ................................................................................ 6-140

Экономичное вождение

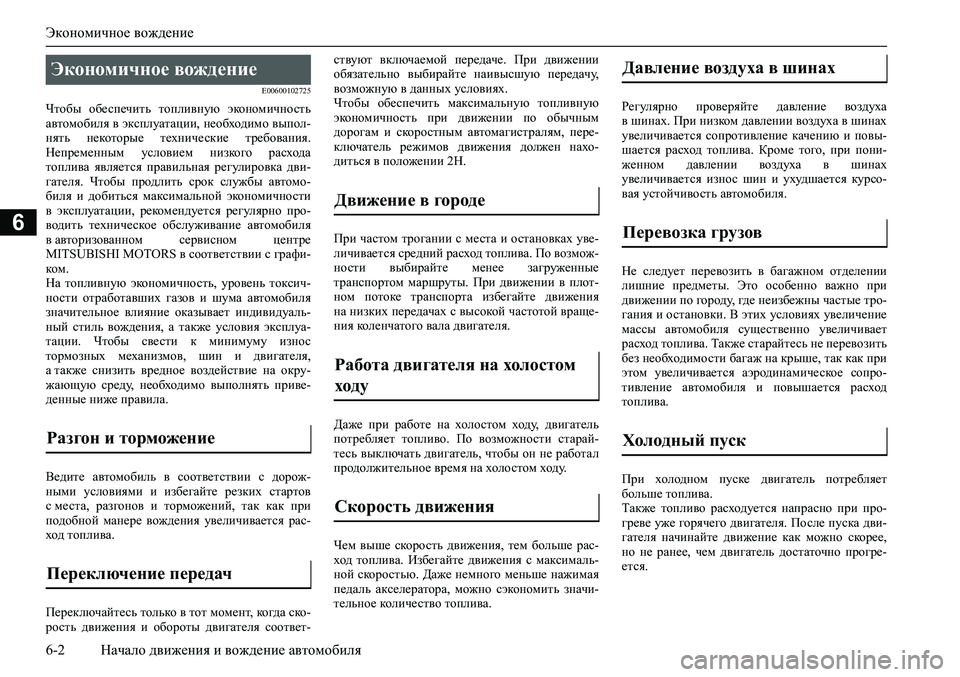

6-2 Начало движения и вождение автомобиля
6
E00600102725
Чтобы обеспечить топливную экономичность
автомобиля в эксплуатации, необходимо выпол-
нять некоторые технические требования.
Непременным условием низкого расхода
топлива является правильная регулировка дви-
гателя. Чтобы продлить срок службы автомо-
биля и добиться максимальной экономичности
в эксплуатации, рекомендуется регулярно про-
водить техническое обслуживание автомобиля
в авторизованном сервисном центре
MITSUBISHI MOTORS в соответствии с графи-
ком .
На топливную экономичность, уровень токсич-
ности отработавших газов и шума автомобиля
значительное влияние оказывает индивидуаль-
ный стиль вождения, а также условия эксплуа-
тации. Чтобы свести к минимуму износ
тормозных механизмов, шин и двигателя,
а также снизить вредное воздействие на окру-
жающую среду, необходимо выполнять приве-
денные ниже правила.
Ведите автомобиль в соответствии с дорож-
ными условиями и избегайте резких стартов
с места, разгонов и торможений, так как при
подобной манере вождения увеличивается рас-
ход топлива.
Переключайтесь только в тот момент, когда ско-
рость движения и обороты двигателя соответ-ствуют включаемой передаче. При движении
обязательно выбирайте наивысшую передачу,
возможную в данных условиях.
Чтобы обеспечить максимальную топливную
экономичность при движении по обычным
дорогам и скоростным автомагистралям, пере-
ключатель режимов движения должен нахо-
диться в положении 2H.
При частом трогании с места и остановках уве-
личивается средний расход топлива. По возмож-
ности выбирайте менее загруженные
транспортом маршруты. При движении в плот-
ном потоке транспорта избегайте движения
на низких передачах с высокой частотой враще-
ния коленчатого вала двигателя.
Даже при работе на холостом ходу, двигатель
потребляет топливо. По возможности старай-
тесь выключать двигатель, чтобы он не работал
продолжительное время на холостом ходу.
Чем выше скорость движения, тем больше рас-
ход топлива. Избегайте движения с максималь-
ной скоростью. Даже немного меньше нажимая
педаль акселератора, можно сэкономить значи-
тельное количество топлива.Регулярно проверяйте давление воздуха
в шинах. При низком давлении воздуха в шинах
увеличивается сопротивление качению и повы-
шается расход топлива. Кроме того, при пони-
женном давлении воздуха в шинах
увеличивается износ шин и ухудшается курсо-
вая устойчивость автомобиля.
Не следует перевозить в багажном отделении
лишние предметы. Это особенно важно при
движении по городу, где неизбежны частые тро-
гания и остановки. В этих условиях увеличение
массы автомобиля существенно увеличивает
расход топлива. Также старайтесь не перевозить
без необходимости багаж на крыше, так как при
этом увеличивается аэродинамическое сопро-
тивление автомобиля и повышается расход
топлива.
При холодном пуске двигатель потребляет
больше топлива.
Также топливо расходуется напрасно при про-
греве уже горячего двигателя. После пуска дви-
гателя начинайте движение как можно скорее,
но не ранее, чем двигатель достаточно прогре-
ется.
Экономичное вождение
Разгон и торможение
Переключение передач
Движение в городе
Работа двигателя на холостом
ходу
Скорость движения
Давление воздуха в шинах
Перевозка грузов
Холодный пуск

Алкоголь, лекарства и управление автомобилем

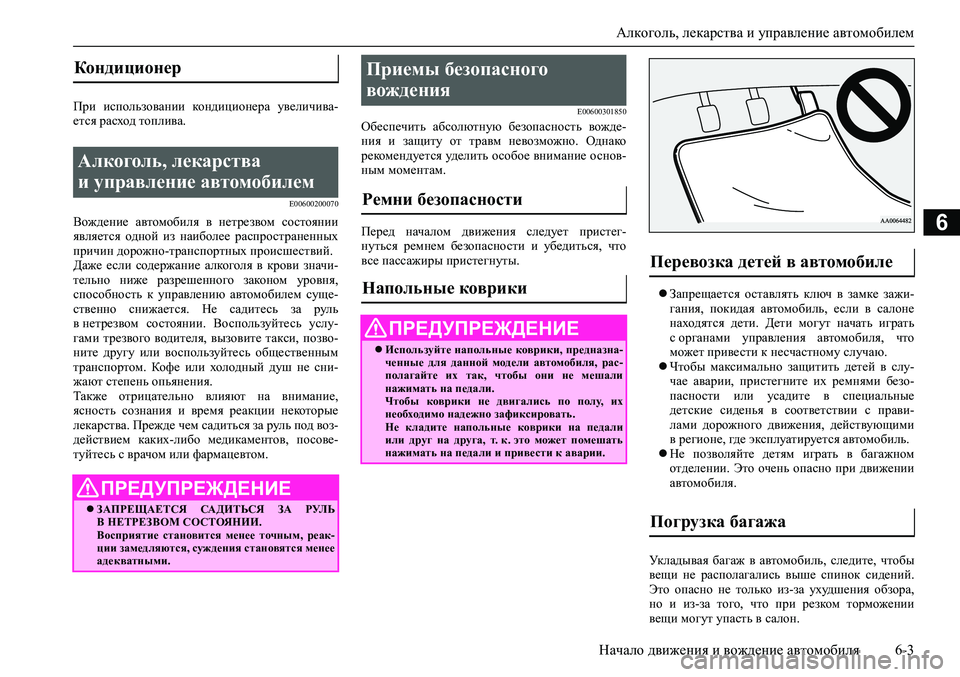

Начало движения и вождение автомобиля 6-3
6
При использовании кондиционера увеличива-
ется расход топлива.
E00600200070
Вождение автомобиля в нетрезвом состоянии
является одной из наиболее распространенных
причин дорожно-транспортных происшествий.
Даже если содержание алкоголя в крови значи-
тельно ниже разрешенного законом уровня,
способность к управлению автомобилем суще-
ственно снижается. Не садитесь за руль
в нетрезвом состоянии. Воспользуйтесь услу-
гами трезвого водителя, вызовите такси, позво-
ните другу или воспользуйтесь общественным
транспортом. Кофе или холодный душ не сни-
жают степень опьянения.
Также отрицательно влияют на внимание,
ясность сознания и время реакции некоторые
лекарства. Прежде чем садиться за руль под воз-
действием каких-либо медикаментов, посове-
туйтесь с врачом или фармацевтом.
E00600301850Обеспечить абсолютную безопасность вожде-
ния и защиту от травм невозможно. Однако
рекомендуется уделить особое внимание основ-
ным моментам.
Перед началом движения следует пристег-
нуться ремнем безопасности и убедиться, что
все пассажиры пристегнуты.
Запрещается оставлять ключ в замке зажи-
гания, покидая автомобиль, если в салоне
находятся дети. Дети могут начать играть
с органами управления автомобиля, что
может привести к несчастному случаю.
Чтобы максимально защитить детей в слу-
чае аварии, пристегните их ремнями безо-
пасности или усадите в специальные
детские сиденья в соответствии с прави-
лами дорожного движения, действующими
в регионе, где эксплуатируется автомобиль.
Не позволяйте детям играть в багажном
отделении. Это очень опасно при движении
автомобиля.
Укладывая багаж в автомобиль, следите, чтобы
вещи не располагались выше спинок сидений.
Это опасно не только из-за ухудшения обзора,
но и из-за того, что при резком торможении
вещи могут упасть в салон.
Кондиционер
Алкоголь, лекарства
и управление автомобилем
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ САДИТЬСЯ ЗА РУЛЬ
В НЕТРЕЗВОМ СОСТОЯНИИ.
Восприятие становится менее точным, реак-
ции замедляются, суждения становятся менее
адекватными.
Приемы безопасного
вождения
Ремни безопасности
Напольные коврики
ПРЕДУПРЕЖДЕНИЕ
Используйте напольные коврики, предназна-
ченные для данной модели автомобиля, рас-
полагайте их так, чтобы они не мешали
нажимать на педали.
Чтобы коврики не двигались по полу, их
необходимо надежно зафиксировать.
Не кладите напольные коврики на педали
или друг на друга, т. к. это может помешать
нажимать на педали и привести к аварии.
Перевозка детей в автомобиле
Погрузка багажа

Обкатка автомобиля

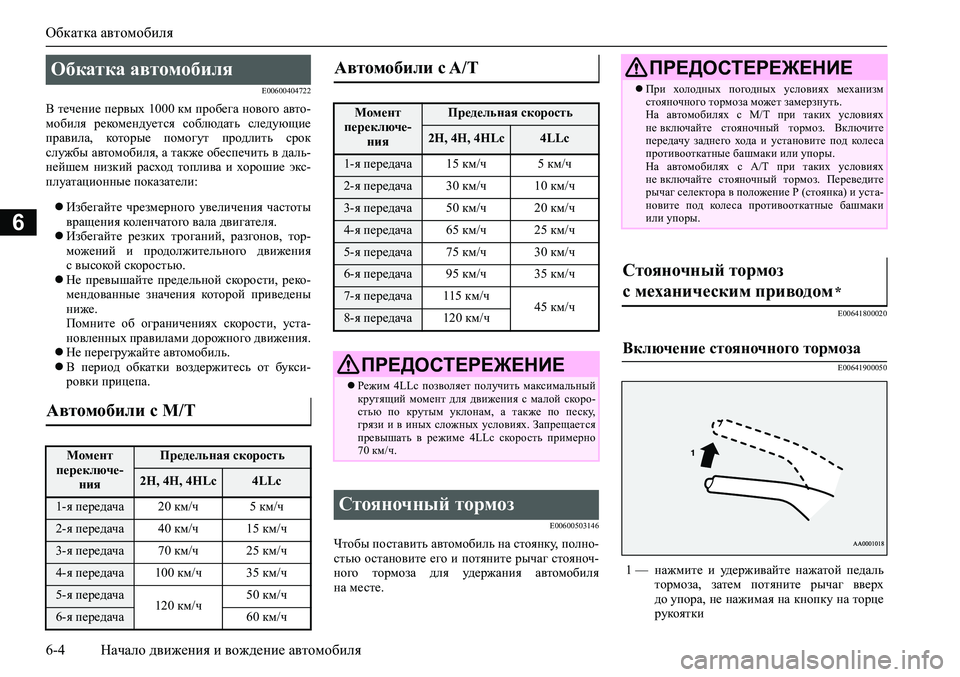

6-4 Начало движения и вождение автомобиля
6
E00600404722
В течение первых 1000 км пробега нового авто-
мобиля рекомендуется соблюдать следующие
правила, которые помогут продлить срок
службы автомобиля, а также обеспечить в даль-
нейшем низкий расход топлива и хорошие экс-
плуатационные показатели:
Избегайте чрезмерного увеличения частоты
вращения коленчатого вала двигателя.
Избегайте резких троганий, разгонов, тор-
можений и продолжительного движения
с высокой скоростью.
Не превышайте предельной скорости, реко-
мендованные значения которой приведены
ниже.
Помните об ограничениях скорости, уста-
новленных правилами дорожного движения.
Не перегружайте автомобиль.
В период обкатки воздержитесь от букси-
ровки прицепа.
E00600503146
Чтобы поставить автомобиль на стоянку, полно-
стью остановите его и потяните рычаг стояноч-
ного тормоза для удержания автомобиля
на месте.
E00641800020
E00641900050
Обкатка автомобиля
Автомобили с M/T
Момент
переключе-
нияПредельная скорость
2H, 4H, 4HLc4LLc
1-я передача 20 км/ч 5 км/ч
2-я передача 40 км/ч 15 км/ч
3-я передача 70 км/ч 25 км/ч
4-я передача 100 км/ч 35 км/ч
5-я передача
120 км/ч50 км/ч
6-я передача 60 км/ч
Автомобили с A/T
Момент
переключе-
нияПредельная скорость
2H, 4H, 4HLc4LLc
1-я передача 15 км/ч 5 км/ч
2-я передача 30 км/ч 10 км/ч
3-я передача 50 км/ч 20 км/ч
4-я передача 65 км/ч 25 км/ч
5-я передача 75 км/ч 30 км/ч
6-я передача 95 км/ч 35 км/ч
7-я передача 115 км/ч
45 км/ч
8-я передача 120 км/ч
ПРЕДОСТЕРЕЖЕНИЕ
Режим 4LLc позволяет получить максимальный
крутящий момент для движения с малой скоро-
стью по крутым уклонам, а также по песку,
грязи и в иных сложных условиях. Запрещается
превышать в режиме 4LLc скорость примерно
70 км/ч.
Стояночный тормоз
ПРЕДОСТЕРЕЖЕНИЕ
При холодных погодных условиях механизм
стояночного тормоза может замерзнуть.
На автомобилях с М/Т при таких условиях
не включайте стояночный тормоз. Включите
передачу заднего хода и установите под колеса
противооткатные башмаки или упоры.
На автомобилях с А/Т при таких условиях
не включайте стояночный тормоз. Переведите
рычаг селектора в положение Р (стоянка) и уста-
новите под колеса противооткатные башмаки
или упоры.
Стояночный тормоз
с механическим приводом
*
Включение стояночного тормоза
1 — нажмите и удерживайте нажатой педаль
тормоза, затем потяните рычаг вверх
до упора, не нажимая на кнопку на торце
рукоятки
