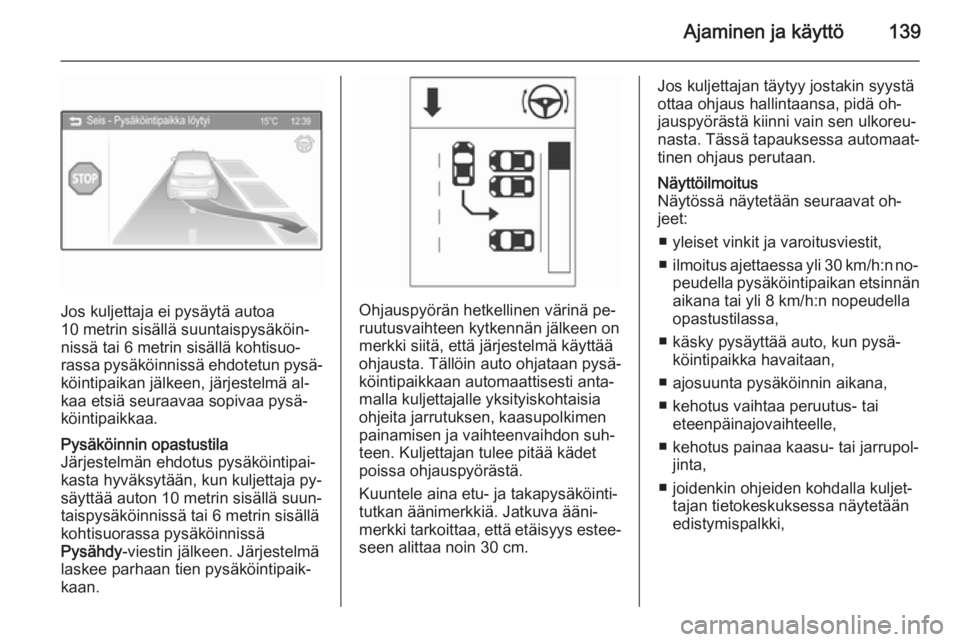

Ajaminen ja käyttö139
Jos kuljettaja ei pysäytä autoa
10 metrin sisällä suuntaispysäköin‐
nissä tai 6 metrin sisällä kohtisuo‐
rassa pysäköinnissä ehdotetun pysä‐
köintipaikan jälkeen, järjestelmä al‐
kaa etsiä seuraavaa sopivaa pysä‐
köintipaikkaa.
Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja py‐
säyttää auton 10 metrin sisällä suun‐
taispysäköinnissä tai 6 metrin sisällä
kohtisuorassa pysäköinnissä
Pysähdy -viestin jälkeen. Järjestelmä
laskee parhaan tien pysäköintipaik‐
kaan.
Ohjauspyörän hetkellinen värinä pe‐
ruutusvaihteen kytkennän jälkeen on
merkki siitä, että järjestelmä käyttää
ohjausta. Tällöin auto ohjataan pysä‐
köintipaikkaan automaattisesti anta‐
malla kuljettajalle yksityiskohtaisia ohjeita jarrutuksen, kaasupolkimen
painamisen ja vaihteenvaihdon suh‐
teen. Kuljettajan tulee pitää kädet
poissa ohjauspyörästä.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä oh‐
jauspyörästä kiinni vain sen ulkoreu‐
nasta. Tässä tapauksessa automaat‐
tinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat oh‐
jeet:
■ yleiset vinkit ja varoitusviestit,
■ ilmoitus ajettaessa yli 30 km/h:n no‐
peudella pysäköintipaikan etsinnän
aikana tai yli 8 km/h:n nopeudella opastustilassa,
■ käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan,
■ ajosuunta pysäköinnin aikana,
■ kehotus vaihtaa peruutus- tai eteenpäinajovaihteelle,
■ kehotus painaa kaasu- tai jarrupol‐ jinta,
■ joidenkin ohjeiden kohdalla kuljet‐ tajan tietokeskuksessa näytetään
edistymispalkki,
Page 142 of 219

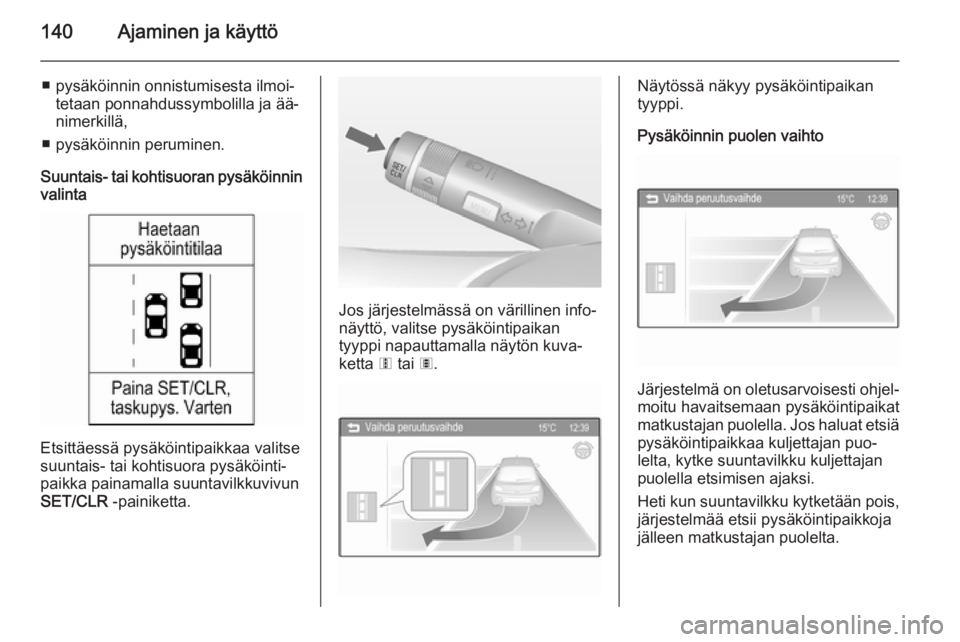

140Ajaminen ja käyttö
■ pysäköinnin onnistumisesta ilmoi‐tetaan ponnahdussymbolilla ja ää‐
nimerkillä,
■ pysäköinnin peruminen.
Suuntais- tai kohtisuoran pysäköinnin valinta
Etsittäessä pysäköintipaikkaa valitse
suuntais- tai kohtisuora pysäköinti‐
paikka painamalla suuntavilkkuvivun
SET/CLR -painiketta.
Jos järjestelmässä on värillinen info‐
näyttö, valitse pysäköintipaikan
tyyppi napauttamalla näytön kuva‐
ketta 6 tai 7.
Näytössä näkyy pysäköintipaikan
tyyppi.
Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä
pysäköintipaikkaa kuljettajan puo‐
lelta, kytke suuntavilkku kuljettajan
puolella etsimisen ajaksi.
Heti kun suuntavilkku kytketään pois,
järjestelmää etsii pysäköintipaikkoja
jälleen matkustajan puolelta.
Page 143 of 219

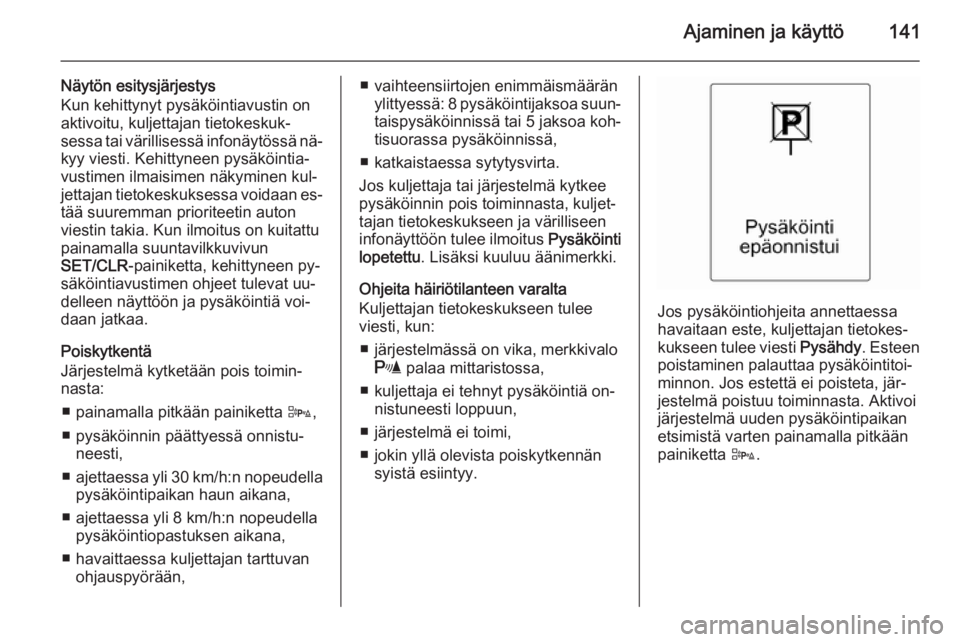

Ajaminen ja käyttö141
Näytön esitysjärjestys
Kun kehittynyt pysäköintiavustin on
aktivoitu, kuljettajan tietokeskuk‐
sessa tai värillisessä infonäytössä nä‐
kyy viesti. Kehittyneen pysäköintia‐
vustimen ilmaisimen näkyminen kul‐
jettajan tietokeskuksessa voidaan es‐
tää suuremman prioriteetin auton
viestin takia. Kun ilmoitus on kuitattu
painamalla suuntavilkkuvivun
SET/CLR -painiketta, kehittyneen py‐
säköintiavustimen ohjeet tulevat uu‐
delleen näyttöön ja pysäköintiä voi‐
daan jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
■ painamalla pitkään painiketta D,
■ pysäköinnin päättyessä onnistu‐ neesti,
■ ajettaessa yli 30 km/h:n nopeudella
pysäköintipaikan haun aikana,
■ ajettaessa yli 8 km/h:n nopeudella pysäköintiopastuksen aikana,
■ havaittaessa kuljettajan tarttuvan ohjauspyörään,■ vaihteensiirtojen enimmäismääränylittyessä: 8 pysäköintijaksoa suun‐taispysäköinnissä tai 5 jaksoa koh‐
tisuorassa pysäköinnissä,
■ katkaistaessa sytytysvirta.
Jos kuljettaja tai järjestelmä kytkee pysäköinnin pois toiminnasta, kuljet‐
tajan tietokeskukseen ja värilliseen
infonäyttöön tulee ilmoitus Pysäköinti
lopetettu . Lisäksi kuuluu äänimerkki.
Ohjeita häiriötilanteen varalta
Kuljettajan tietokeskukseen tulee
viesti, kun:
■ järjestelmässä on vika, merkkivalo r palaa mittaristossa,
■ kuljettaja ei tehnyt pysäköintiä on‐ nistuneesti loppuun,
■ järjestelmä ei toimi,
■ jokin yllä olevista poiskytkennän syistä esiintyy.
Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, jär‐
jestelmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla pitkään
painiketta D.
Page 144 of 219

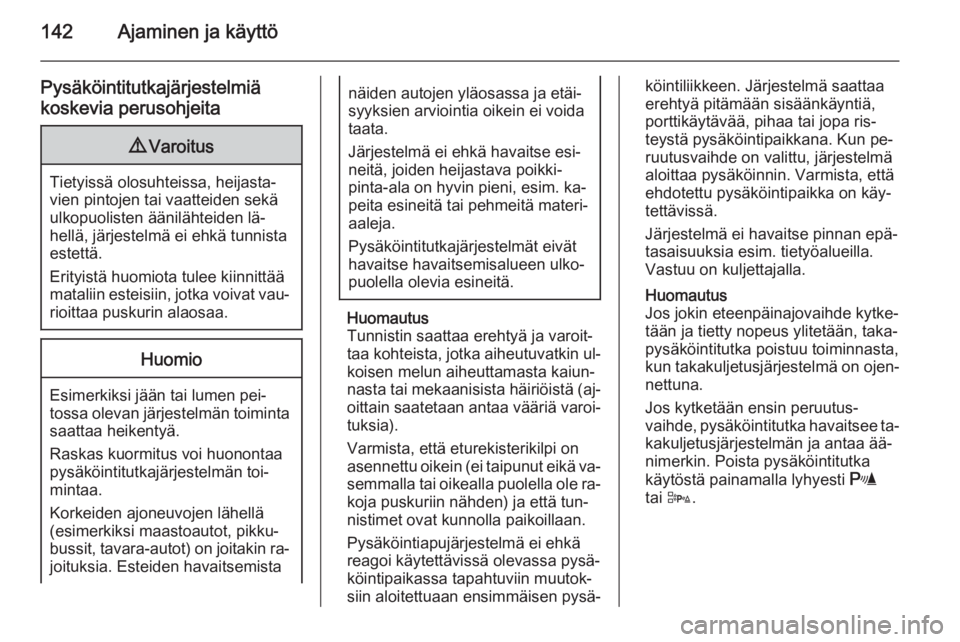

142Ajaminen ja käyttö
Pysäköintitutkajärjestelmiäkoskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista
näiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin ul‐
koisen melun aiheuttamasta kaiun‐
nasta tai mekaanisista häiriöistä (aj‐
oittain saatetaan antaa vääriä varoi‐
tuksia).
Varmista, että eturekisterikilpi on
asennettu oikein (ei taipunut eikä va‐ semmalla tai oikealla puolella ole ra‐
koja puskuriin nähden) ja että tun‐
nistimet ovat kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa ris‐
teystä pysäköintipaikkana. Kun pe‐
ruutusvaihde on valittu, järjestelmä
aloittaa pysäköinnin. Varmista, että
ehdotettu pysäköintipaikka on käy‐
tettävissä.
Järjestelmä ei havaitse pinnan epä‐
tasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐
nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐ kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti r
tai D .
Page 145 of 219

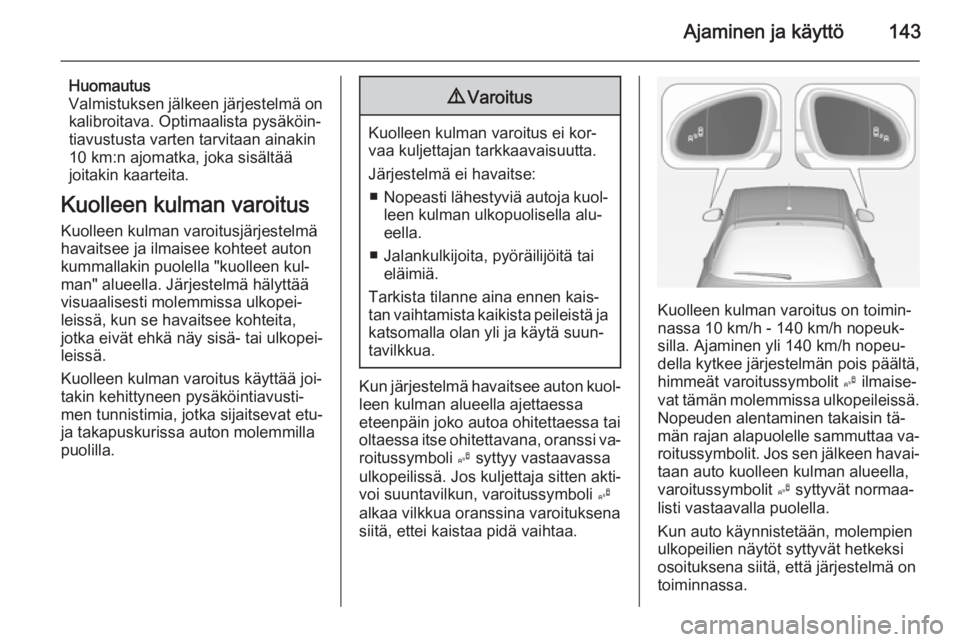

Ajaminen ja käyttö143
Huomautus
Valmistuksen jälkeen järjestelmä on kalibroitava. Optimaalista pysäköin‐
tiavustusta varten tarvitaan ainakin
10 km:n ajomatka, joka sisältää
joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐
leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Kuolleen kulman varoitus käyttää joi‐
takin kehittyneen pysäköintiavusti‐
men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla puolilla.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse: ■ Nopeasti lähestyviä autoja kuol‐
leen kulman ulkopuolisella alu‐
eella.
■ Jalankulkijoita, pyöräilijöitä tai eläimiä.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa va‐
roitussymbolit. Jos sen jälkeen havai‐
taan auto kuolleen kulman alueella,
varoitussymbolit B syttyvät normaa‐
listi vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Page 146 of 219

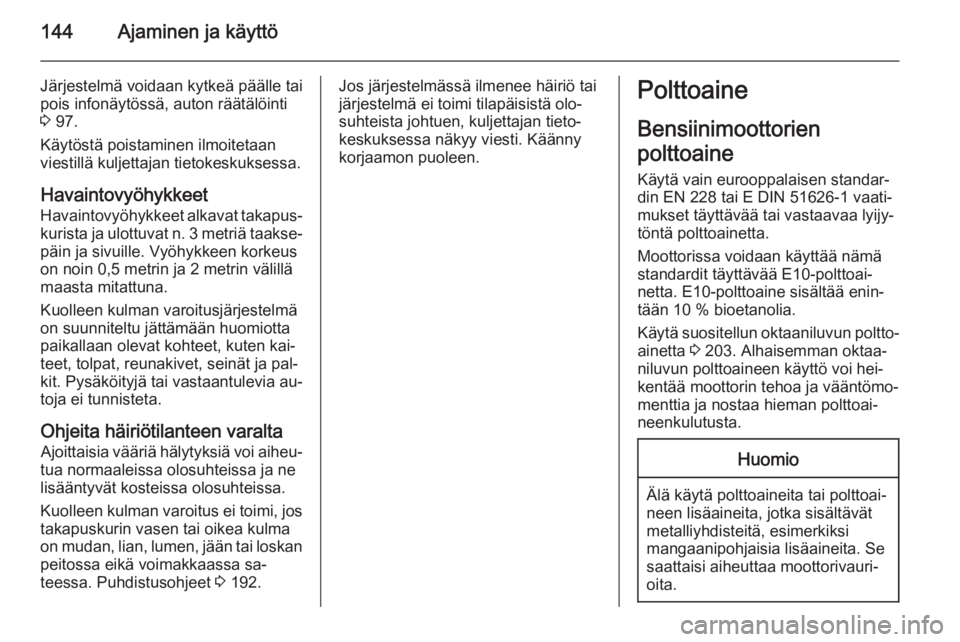

144Ajaminen ja käyttö
Järjestelmä voidaan kytkeä päälle tai
pois infonäytössä, auton räätälöinti
3 97.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet
Havaintovyöhykkeet alkavat takapus‐ kurista ja ulottuvat n. 3 metriä taakse‐ päin ja sivuille. Vyöhykkeen korkeus
on noin 0,5 metrin ja 2 metrin välillä
maasta mitattuna.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐ teet, tolpat, reunakivet, seinät ja pal‐kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta Ajoittaisia vääriä hälytyksiä voi aiheu‐
tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.
Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa sa‐
teessa. Puhdistusohjeet 3 192.Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.Polttoaine
Bensiinimoottorien
polttoaine Käytä vain eurooppalaisen standar‐din EN 228 tai E DIN 51626-1 vaati‐
mukset täyttävää tai vastaavaa lyijy‐
töntä polttoainetta.
Moottorissa voidaan käyttää nämä
standardit täyttävää E10-polttoai‐
netta. E10-polttoaine sisältää enin‐
tään 10 % bioetanolia.
Käytä suositellun oktaaniluvun poltto‐
ainetta 3 203. Alhaisemman oktaa‐
niluvun polttoaineen käyttö voi hei‐
kentää moottorin tehoa ja vääntömo‐
menttia ja nostaa hieman polttoai‐
neenkulutusta.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.
Page 147 of 219

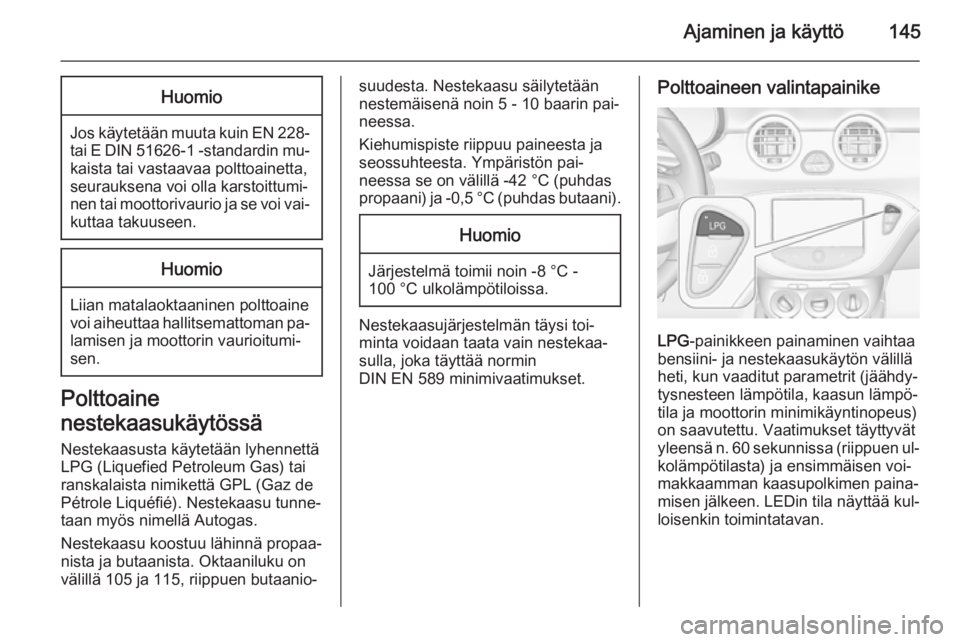

Ajaminen ja käyttö145Huomio
Jos käytetään muuta kuin EN 228-
tai E DIN 51626-1 -standardin mu‐ kaista tai vastaavaa polttoainetta,seurauksena voi olla karstoittumi‐nen tai moottorivaurio ja se voi vai‐ kuttaa takuuseen.
Huomio
Liian matalaoktaaninen polttoaine
voi aiheuttaa hallitsemattoman pa‐ lamisen ja moottorin vaurioitumi‐
sen.
Polttoaine
nestekaasukäytössä Nestekaasusta käytetään lyhennettä
LPG (Liquefied Petroleum Gas) tai
ranskalaista nimikettä GPL (Gaz de
Pétrole Liquéfié). Nestekaasu tunne‐
taan myös nimellä Autogas.
Nestekaasu koostuu lähinnä propaa‐
nista ja butaanista. Oktaaniluku on
välillä 105 ja 115, riippuen butaanio‐
suudesta. Nestekaasu säilytetään
nestemäisenä noin 5 - 10 baarin pai‐
neessa.
Kiehumispiste riippuu paineesta ja
seossuhteesta. Ympäristön pai‐
neessa se on välillä -42 °C (puhdas
propaani) ja -0,5 °C (puhdas butaani).Huomio
Järjestelmä toimii noin -8 °C - 100 °C ulkolämpötiloissa.
Nestekaasujärjestelmän täysi toi‐
minta voidaan taata vain nestekaa‐
sulla, joka täyttää normin
DIN EN 589 minimivaatimukset.
Polttoaineen valintapainike
LPG -painikkeen painaminen vaihtaa
bensiini- ja nestekaasukäytön välillä
heti, kun vaaditut parametrit (jäähdy‐ tysnesteen lämpötila, kaasun lämpö‐tila ja moottorin minimikäyntinopeus)
on saavutettu. Vaatimukset täyttyvät
yleensä n. 60 sekunnissa (riippuen ul‐ kolämpötilasta) ja ensimmäisen voi‐
makkaamman kaasupolkimen paina‐
misen jälkeen. LEDin tila näyttää kul‐
loisenkin toimintatavan.
Page 148 of 219

146Ajaminen ja käyttö
LED ei
pala=bensiinikäyttöLED
palaa=nestekaasukäyttöLED
vilkkuu=vaihtaminen ei ole mah‐ dollista, yksi polttoaine‐
tyyppi on loppunut
Kun nestekaasusäiliöt ovat tyhjät, jär‐ jestelmä kytkeytyy automaattisestibensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Bensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi
niin, että merkkivalo Y syttyy, ja tan‐
kattava sitten uudelleen. Tämä auttaa
ylläpitämään polttoaineen laadun ja
järjestelmän toiminnan bensiinikäy‐
tössä.
Auto on tankattava säännöllisin välia‐
join täyteen, jotta säiliö ei syövy.
Viat ja korjaustoimenpiteet
Jos kaasukäyttö ei ole mahdollista,
tarkista seuraavat:
■ Onko kaasua riittävästi?
■ Onko bensiiniä riittävästi käynnis‐ tystä varten?
Äärimmäisistä lämpötiloista ja kaa‐
sun koostumuksesta johtuen saattaa
kestää hieman pidempään, ennen
kuin järjestelmä vaihtaa bensiinikäy‐
töstä kaasukäyttöön.
Äärimmäisissä olosuhteissa järjes‐
telmä saattaa myös vaihtaa takaisin
bensiinitoimintoon, jos minimivaati‐
mukset eivät täyty.
Käänny kaikissa muissa häiriöta‐
pauksissa korjaamon puoleen.Huomio
Nestekaasujärjestelmän turvalli‐
suuden ja takuun säilyttämiseksi
vain koulutetut asiantuntijat saa‐
vat tehdä järjestelmään korjaus- ja säätötöitä.
Nestekaasulla on ominainen haju
(hajuste), jotta vuodot voidaan ha‐
vaita helposti.
9 Varoitus
Jos havaitset kaasun hajua au‐
tossa tai sen lähellä, vaihda välit‐ tömästi bensiinikäyttöön. Tupa‐
kointi on kielletty. Ei avotulta tai
syttyviä materiaaleja.
Jos kaasun hajua ilmenee edelleen,
älä käynnistä moottoria. Korjauta häi‐ riön syy korjaamolla.
Maanalaisissa pysäköintilaitoksissa
tulee noudattaa pysäköintilaitoksen
ylläpitäjän ohjeita ja paikallista lain‐
säädäntöä.
Huomautus
Kytke onnettomuustilanteessa syty‐
tysvirta pois ja sammuta valot.
Page 149 of 219

Ajaminen ja käyttö147Tankkaaminen9Vaara
Sammuta moottori ennen tank‐
kaamista.
Katkaise matkapuhelimista virta. Noudata tankatessasi tankkaus‐
paikan käyttö- ja turvallisuusoh‐
jeita.
9 Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi kor‐
jaamolla.
Huomio
Jos olet tankannut väärää poltto‐
ainetta, älä kytke sytytysvirtaa.
Polttoainesäiliön täyttöaukko sijait‐
see takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu.
Paina luukkua. Ja avaa se sitten.
Avaa polttoainesäiliön korkki kiertä‐
mällä sitä hitaasti vastapäivään.
Täyttöaukon korkki voidaan kiinnittää
täyttöaukon luukussa olevaan pidik‐
keeseen.
Laita pumpun suutin kokonaan täyt‐
töaukkoon ja kytke se päälle tank‐
kausta varten.
Automaattisen katkaisun jälkeen voi‐
daan lisätä enintään kaksi annosta
polttoainetta.
Huomio
Huuhdo yli valunut polttoaine heti
pois korin pinnalta.
Page 150 of 219

148Ajaminen ja käyttö
Suljetaan kiertämällä polttoaineen
täyttöaukon korkkia myötäpäivään,
kunnes se naksahtaa.
Sulje luukku ja varmista sen lukkiutu‐ minen.
Nestekaasun tankkaaminen Noudata tankatessasi tankkauspai‐
kan käyttö- ja turvallisuusohjeita.
Nestekaasun täyttöventtiili sijaitsee
polttoaineen täyttöaukon luukun ta‐
kana.
Irrota suojakorkki täyttöaukosta.
Kiinnitä tarvittava sovitin käsitiukkuu‐
teen täyttöaukkoon.
ACME-sovitin: Ruuvaa täyttösuutti‐
men mutteri sovittimeen. Paina täyt‐
tösuuttimen lukitusvipu alas.
DISH-täyttöaukko (Italia): Aseta täyt‐
tösuutin sovittimeen. Paina täyttö‐ suuttimen lukitusvipu alas.
Bajonettitäyttöaukko Aseta täyttösuu‐
tin sovittimeen ja käännä neljännes‐
kierrosta vasemmalle tai oikealle.
Vedä täyttösuuttimen lukitusvipua.
EURO-täyttöaukko: Paina täyttösuu‐
tinta sovittimeen, kunnes se lukkiu‐
tuu.
Paina nestekaasun syöttöpisteen pai‐
niketta. Täyttöjärjestelmä pysähtyy
tai siirtyy hitaaseen toimintoon, kun
säiliöstä on 80 % täynnä (maksimi
täyttötaso).
Vapauta täyttöjärjestelmän painike,
jolloin täyttöprosessi lakkaa. Vapauta
lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa
ulos.
Irrota sovitin ja säilytä se autossa.
Kiinnitä suojakorkki estääksesi vierai‐
den esineiden pääsyn täyttöaukkoon
ja järjestelmään.
