Auton hoito169
NroVirtapiiri1–2–3Sähkötoimiset ikkunat4Jännitemuunnin5Korielektroniikan ohjausyksikkö
16Korielektroniikan ohjausyksikkö
27Korielektroniikan ohjausyksikkö
38Korielektroniikan ohjausyksikkö
49Korielektroniikan ohjausyksikkö
510Korielektroniikan ohjausyksikkö
611Korielektroniikan ohjausyksikkö
712Korielektroniikan ohjausyksikkö
813–NroVirtapiiri14Takaluukku15Vianmääritysliitin16Datalinkkiliitäntä17Sytytystä18Ilmastointilaite19Äänentoistojärjestelmän
vahvistin20Pysäköintitutka21Jarrukytkin22Audiojärjestelmä23Näyttö24–25–26Kojetaulu27Kuljettajan istuimen lämmitys28–29–30Kojetaulu31Äänitorvi
Page 172 of 219

170Auton hoito
NroVirtapiiri32Etumatkustajan istuimen
lämmitys33Ohjauspyörän lämmitys34–35–36–37Takalasin pyyhin38Savukkeensytytin39–40–Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla. Jos autossa on
säilytyslokero, ota se ensin pois
3 62.
Takakuljetusjärjestelmällä tai neste‐
kaasumoottorilla varustetuissa mal‐
leissa työkalut sijaitsevat yhdessä hi‐
naussilmukan ja renkaankorjaussar‐
jan kanssa tavaratilan vasempaan si‐
vuseinään hihnalla kiinnitetyssä lau‐
kussa.
Page 173 of 219

Auton hoito171
Jos autossa on säilytyslokero, työka‐
lulaukku, hinaussilmukka ja renkaan‐
korjaussarja sijaitsevat jossakin säi‐
lytyslokeron osassa tavaratilassa 3 62.Subwoofer-lokerolla varustetussa
mallissa työkalut ja hinaussilmukka
sijaitsevat yhdessä renkaankorjaus‐
sarjan ja varoituskolmion kanssa lat‐ tian päällisen alla olevassa lokerossa.
Irrota lattian suojus pois tieltä: käännä takaosa eteen ja vedä suojus taakse
3 63.
Varapyörällä varustetut autot
Tunkki, pyöränpulttiavain, työkalut ja
kaksi hihnaa rikkoutuneen pyörän
kiinnittämistä varten ovat työkaluloke‐ rikossa tavaratilan lattian päällisen
alla 3 63.
Jos autossa on säilytyslokero, ota se
ensin pois 3 62.
Page 174 of 219

172Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
esim. 195/55 R 16 95 H195=Renkaan leveys, mm55=Renkaan profiili (renkaan
korkeuden suhde renkaan le‐ veyteen, %)R=Vyörakenne: VyörengasRF=Rakenne: RunFlat, turvara‐
kenne16=Vanteen halkaisija, tuumaa95=Kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 208.
Oikean etuoven karmiin kiinnitettyyn
renkaita ja kuormitusta koskevaan
tietotarraan on merkitty auton alkupe‐ räisiä renkaita koskevat tekniset tie‐
dot sekä vastaavat rengaspainetie‐ dot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Page 175 of 219

Auton hoito173
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 203.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 208.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse vastaava asetus sivulla Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa, 3 87.
Rengaspaineiden
valvontajärjestelmä Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan pai‐
netta kerran minuutissa.
Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Kulloisetkin rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset ylätason näytön ol‐
lessa käytössä.
Valikko voidaan valita suuntavilkkuvi‐ vun painikkeilla.
Page 176 of 219

174Auton hoito

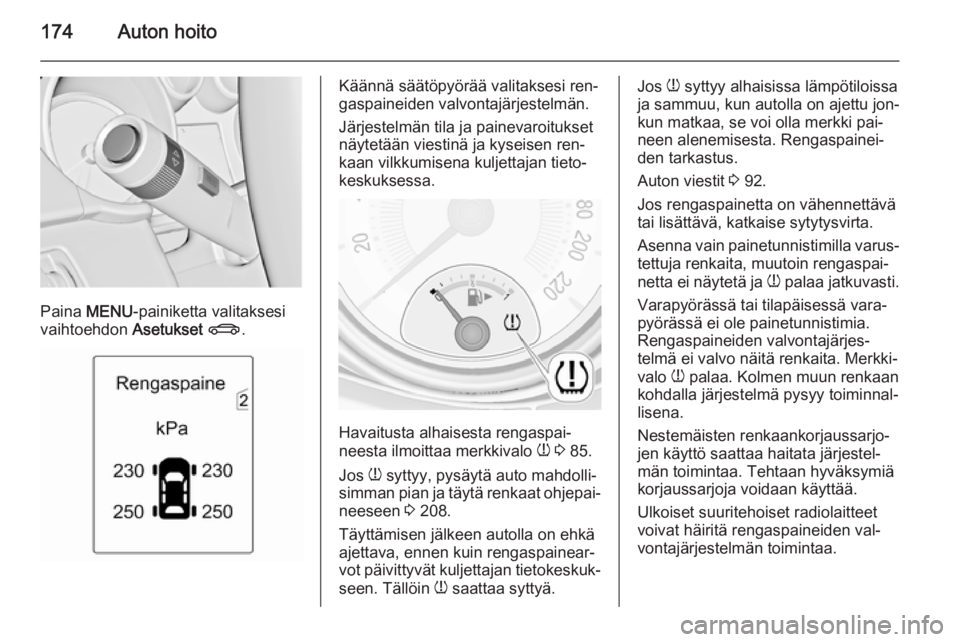

Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset X .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 85.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 208.
Täyttämisen jälkeen autolla on ehkä
ajettava, ennen kuin rengaspainear‐
vot päivittyvät kuljettajan tietokeskuk‐
seen. Tällöin w saattaa syttyä.
Jos
w syttyy alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki pai‐
neen alenemisesta. Rengaspainei‐
den tarkastus.
Auton viestit 3 92.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei valvo näitä renkaita. Merkki‐
valo w palaa. Kolmen muun renkaan
kohdalla järjestelmä pysyy toiminnal‐
lisena.
Nestemäisten renkaankorjaussarjo‐
jen käyttö saattaa haitata järjestel‐
män toimintaa. Tehtaan hyväksymiä
korjaussarjoja voidaan käyttää.
Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐
vontajärjestelmän toimintaa.
Page 177 of 219

Auton hoito175
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐
vattava anturi; vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi; vaihda koko venttiilin‐
varsi.
Auton kuormitustila Säädä rengaspaineet kuormituksenmukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 208
ja valitse kyseinen asetus valikosta
Renk. Kuorma kuljettajan tietokes‐
kuksessa, Asetukset 3 87.Valitse:
■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä
■ Maksimi enimmäiskuormitusta var‐
ten
Automaattinen oppimistoiminto Pyörien vaihtamisen jälkeen auton onoltava paikallaan n. 20 minuuttia, en‐
nen kuin järjestelmä tekee uuden las‐
kutoimituksen. Seuraavaan uudellee‐ noppimisprosessiin tarvitaan enin‐
tään 10 minuutin ajomatka vähintään
20 km/h:n ajonopeudella. Tässä ta‐
pauksessa kuljettajan tietokeskuk‐
sessa voi näkyä $ tai painearvot voi‐
vat vaihtua.
Jos uudelleenoppimisen aikana esiin‐ tyy ongelmia, kuljettajan tietokeskuk‐
sessa näytetään varoitusviesti.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat.Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen rengaspaineen. Siksi rengaspaine on tärkeää tarkistaa kylmistä renkaista.
Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐ lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Page 178 of 219

176Auton hoito
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI =
Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoon
muuttaminen
Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐
lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Lumiketjut
Lumiketjuja saa käyttää vain eturen‐
kaissa.
Käytä aina ketjuja, joissa on pienet
silmukat, jotka eivät lisää renkaan ku‐ lutuspinnan ja sisäsivun mittoja
enempää kuin 10 mm (mukaan lukien
ketjulukko).
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Page 179 of 219

Auton hoito177
Lumiketjuja saa käyttää vain seuraa‐
vissa renkaissa: 175/70 R 14,
185/70 R 14, 185/60 R 15,
185/65 R 15 ja 195/55 R 16.
Lumiketjuja ei saa käyttää kokojen
215/45 R 17 ja 225/35 R 18 ren‐
kaissa.
Lumiketjuja ei saa käyttää tilapäi‐
sessä varapyörässä.
Renkaankorjaussarja
Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat ren‐
kaan sivuseinässä, ei voida korjata
renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen rat‐
kaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru ja kytke ykkös‐ vaihde.
Renkaanpaikkaussarja sijaitsee tava‐ ratilassa lattian päällisen alla ole‐
vassa työkalulokerikossa.
Jos autossa on takakuljetusjärjes‐
telmä tai nestekaasumoottori, ren‐
kaankorjaussarja sijaitsee laukussa, joka on kiinnitetty hihnalla tavaratilan
vasempaan sivuseinään.
Page 180 of 219

178Auton hoito
Jos auton tavaratilassa on säilytyslo‐
kero, renkaankorjaussarjan sisältävä
laukku sijaitsee jossakin säilytysloke‐ ron osassa 3 62.
Subwoofer-lokerolla varustetuissa
malleissa renkaankorjaussarja sijait‐
see lokerossa tavaratilan lattian pääl‐
lisen alla. Jos haluat käyttää renkaan‐
korjaussarjaa, irrota ensin lattian
päällinen: käännä takaosa eteen ja
vedä päällinen taakse 3 63.
1. Ota renkaankorjaussarja loke‐
rosta.
2. Poista kompressori.
3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
