Auton hoito159
2. Vapauta polttimon pidin paina‐malla pidikettä. Irrota lampun
kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Työnnä polttimon pidin sisään pi‐ dike alaspäin ja kiinnitä se heijas‐
timeen siten, että se napsahtaa.
5. Asenna suojus.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin paina‐malla pidikettä. Irrota lampun
kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Työnnä polttimon pidin sisään pi‐ dike ylöspäin ja kiinnitä se heijas‐
timeen siten, että se napsahtaa.
5. Asenna suojus.

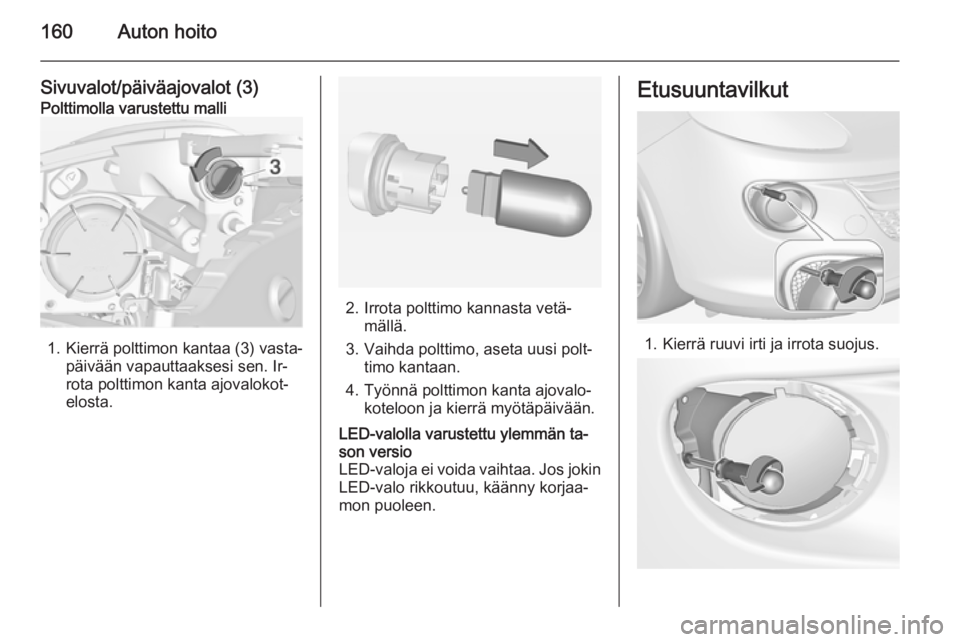

160Auton hoito
Sivuvalot/päiväajovalot (3)Polttimolla varustettu malli
1. Kierrä polttimon kantaa (3) vasta‐päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta ajovalokot‐
elosta.2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta ajovalo‐ koteloon ja kierrä myötäpäivään.
LED-valolla varustettu ylemmän ta‐
son versio
LED-valoja ei voida vaihtaa. Jos jokin LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.Etusuuntavilkut
1. Kierrä ruuvi irti ja irrota suojus.

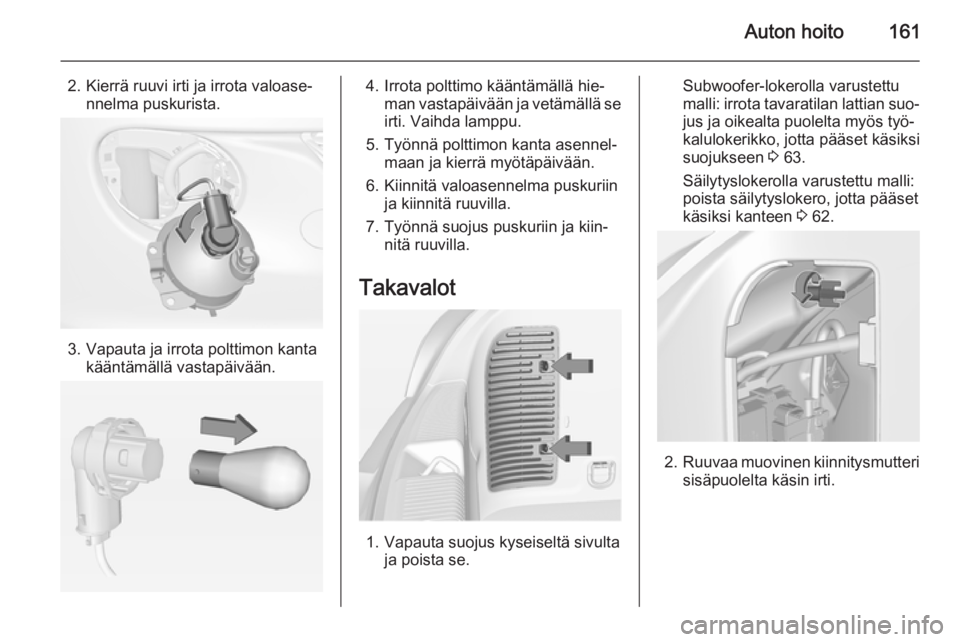

Auton hoito161
2. Kierrä ruuvi irti ja irrota valoase‐nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä hie‐ man vastapäivään ja vetämällä seirti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.
Takavalot
1. Vapauta suojus kyseiseltä sivulta ja poista se.
Subwoofer-lokerolla varustettu
malli: irrota tavaratilan lattian suo‐
jus ja oikealta puolelta myös työ‐
kalulokerikko, jotta pääset käsiksi
suojukseen 3 63.
Säilytyslokerolla varustettu malli:
poista säilytyslokero, jotta pääset käsiksi kanteen 3 62.
2. Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.

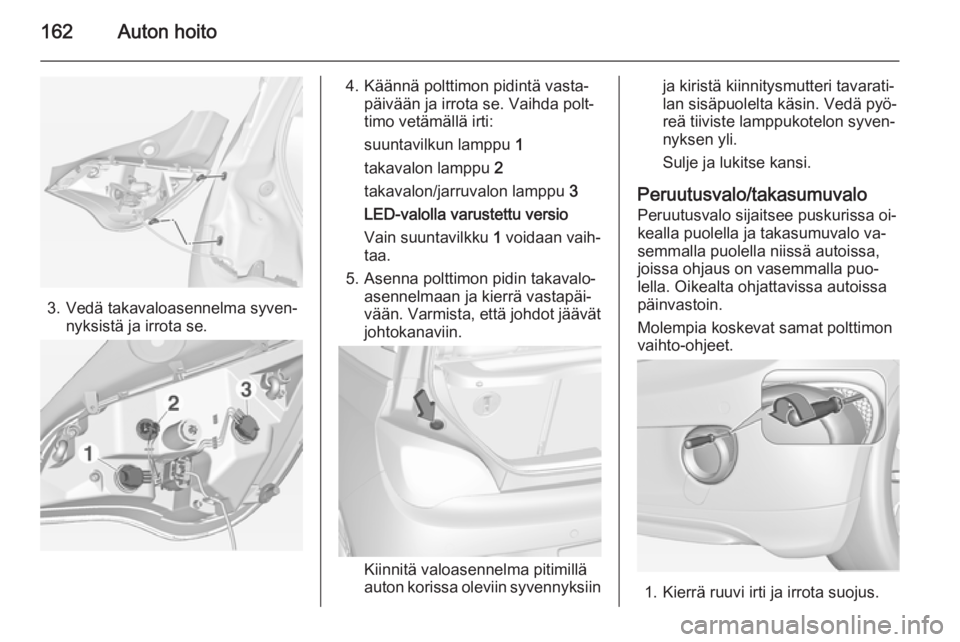

162Auton hoito
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
suuntavilkun lamppu 1
takavalon lamppu 2
takavalon/jarruvalon lamppu 3
LED-valolla varustettu versio
Vain suuntavilkku 1 voidaan vaih‐
taa.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Varmista, että johdot jäävät johtokanaviin.
Kiinnitä valoasennelma pitimillä
auton korissa oleviin syvennyksiin
ja kiristä kiinnitysmutteri tavarati‐
lan sisäpuolelta käsin. Vedä pyö‐
reä tiiviste lamppukotelon syven‐
nyksen yli.
Sulje ja lukitse kansi.
Peruutusvalo/takasumuvalo Peruutusvalo sijaitsee puskurissa oi‐kealla puolella ja takasumuvalo va‐
semmalla puolella niissä autoissa,
joissa ohjaus on vasemmalla puo‐
lella. Oikealta ohjattavissa autoissa
päinvastoin.
Molempia koskevat samat polttimon
vaihto-ohjeet.
1. Kierrä ruuvi irti ja irrota suojus.

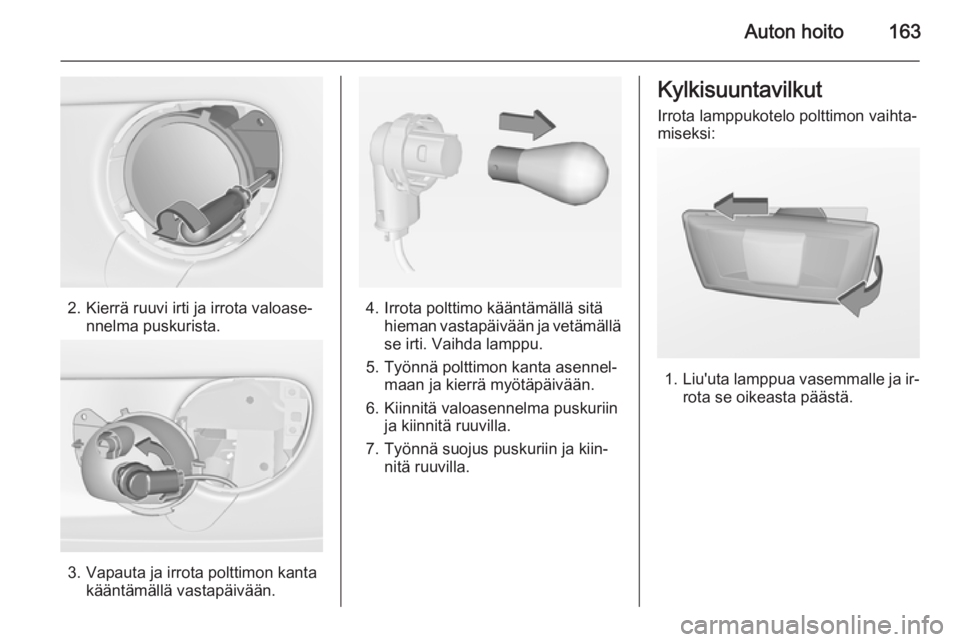

Auton hoito163
2. Kierrä ruuvi irti ja irrota valoase‐nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.
Kylkisuuntavilkut
Irrota lamppukotelo polttimon vaihta‐miseksi:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.

164Auton hoito
2. Käännä polttimon pidintä vasta‐päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.

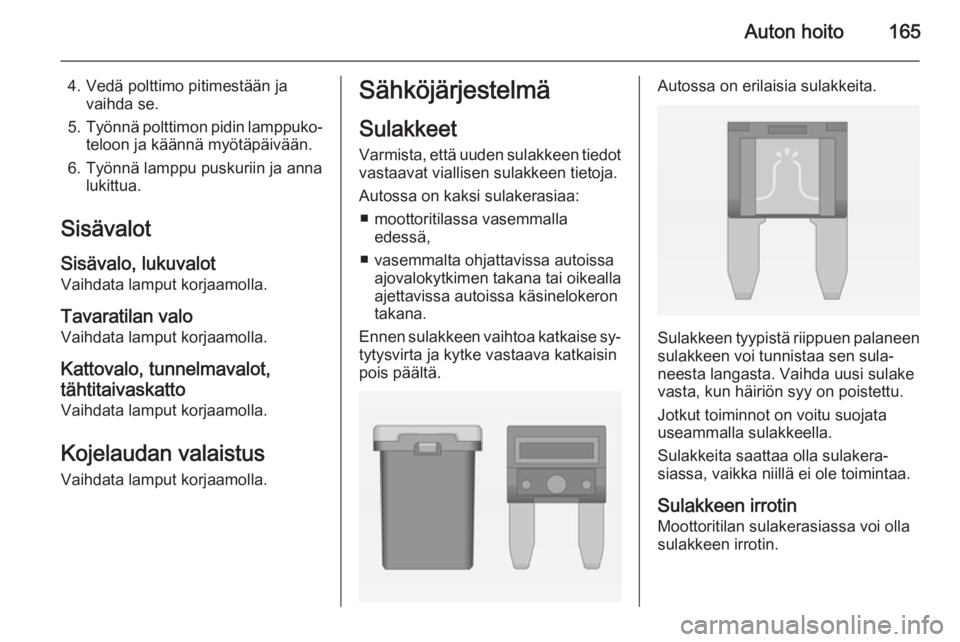

Auton hoito165
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo, tunnelmavalot,
tähtitaivaskatto
Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa ajovalokytkimen takana tai oikealla
ajettavissa autoissa käsinelokeron takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

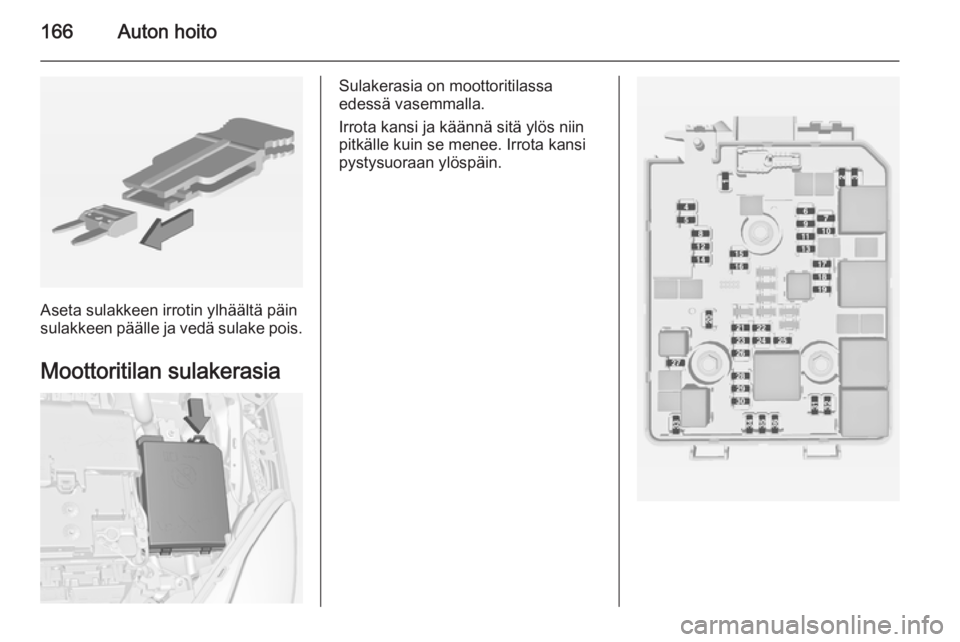

166Auton hoito
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

Auton hoito167
NroVirtapiiri1–2Ulkopeilin kytkin3Korielektroniikan ohjausyksikkö4Alustan ohjausyksikkö5ABS6Vasen päiväajovalo7–8Korielektroniikan ohjausyksikkö9Auton akun anturi10Ajovalojen korkeudensäätö,
TPMS11Takalasin pyyhin12Ikkunoiden huurteenpoisto13Oikea päiväajovalo14Peilien huurteenpoisto15–16LPG-järjestelmä17Sisätaustapeili18Moottorin ohjausyksikköNroVirtapiiri19Polttoainepumppu20–21Ruiskutuspuola22–23Ruiskutusjärjestelmä24Pesulaitteisto25Valaistusjärjestelmä26Moottorin ohjausyksikkö27–28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30–31Vasen ajovalo32Oikea ajovalo33Moottorin ohjausyksikkö34Äänitorvi35Kytkin36–

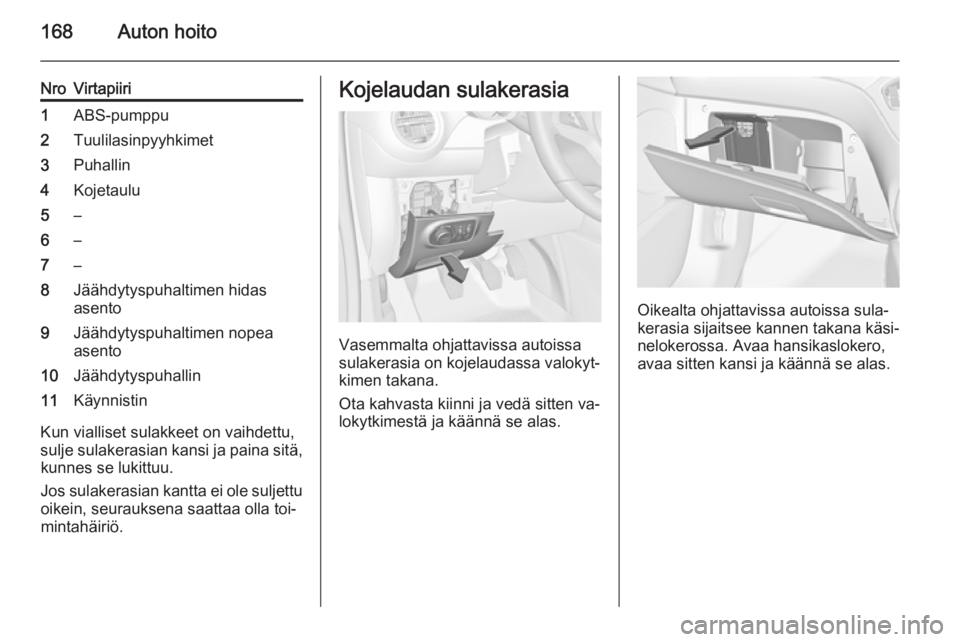

168Auton hoito
NroVirtapiiri1ABS-pumppu2Tuulilasinpyyhkimet3Puhallin4Kojetaulu5–6–7–8Jäähdytyspuhaltimen hidas
asento9Jäähdytyspuhaltimen nopea
asento10Jäähdytyspuhallin11Käynnistin
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudassa valokyt‐
kimen takana.
Ota kahvasta kiinni ja vedä sitten va‐
lokytkimestä ja käännä se alas.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
