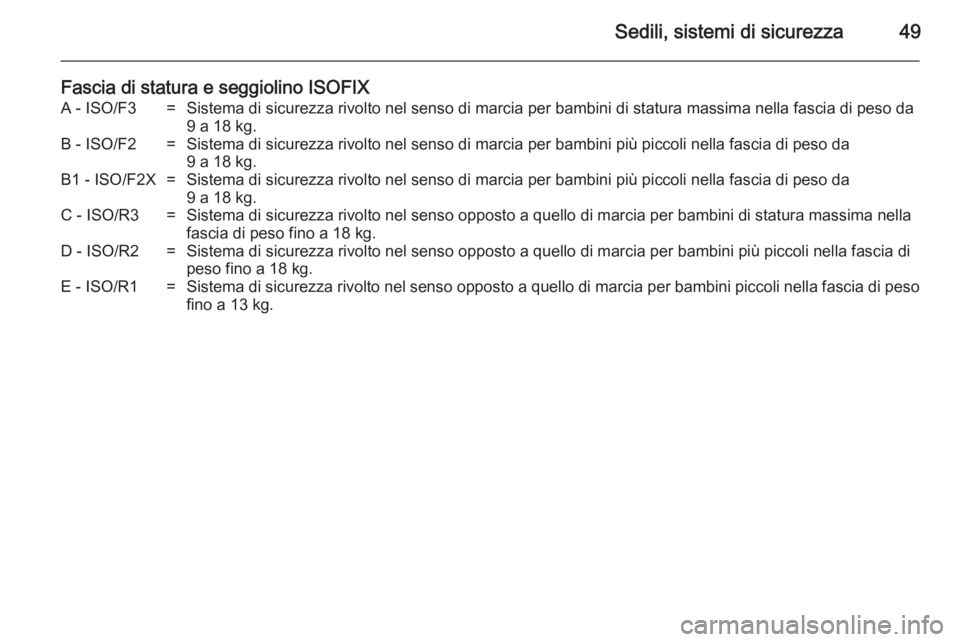

Sedili, sistemi di sicurezza49
Fascia di statura e seggiolino ISOFIXA - ISO/F3=Sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da9 a 18 kg.B - ISO/F2=Sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kg.B1 - ISO/F2X=Sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kg.C - ISO/R3=Sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kg.D - ISO/R2=Sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kg.E - ISO/R1=Sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso
fino a 13 kg.

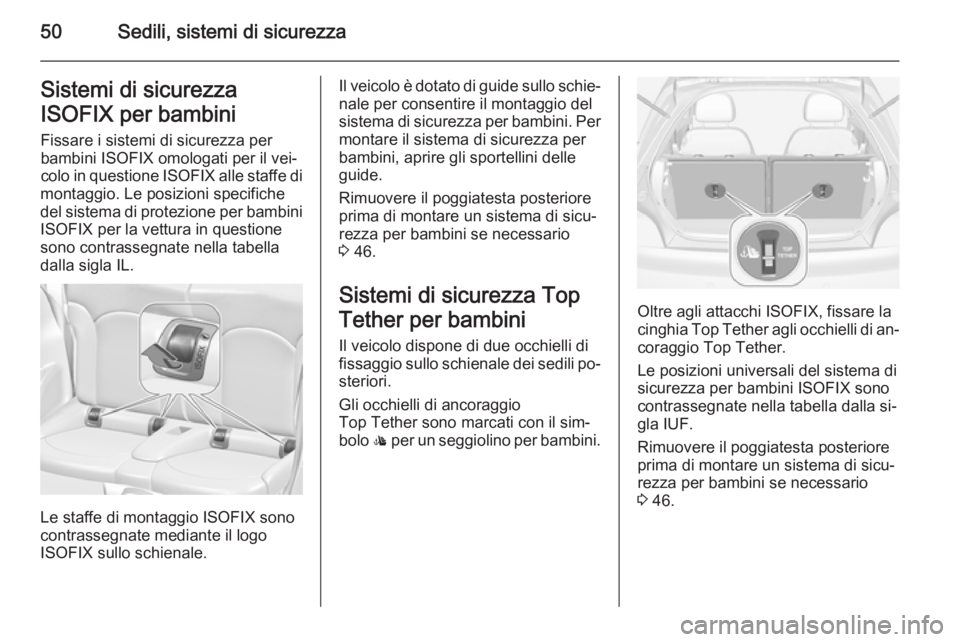

50Sedili, sistemi di sicurezzaSistemi di sicurezza
ISOFIX per bambini Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il vei‐ colo in questione ISOFIX alle staffe di
montaggio. Le posizioni specifiche
del sistema di protezione per bambini ISOFIX per la vettura in questione
sono contrassegnate nella tabella
dalla sigla IL.
Le staffe di montaggio ISOFIX sono
contrassegnate mediante il logo
ISOFIX sullo schienale.
Il veicolo è dotato di guide sullo schie‐
nale per consentire il montaggio del
sistema di sicurezza per bambini. Per montare il sistema di sicurezza per
bambini, aprire gli sportellini delle
guide.
Rimuovere il poggiatesta posteriore
prima di montare un sistema di sicu‐
rezza per bambini se necessario
3 46.
Sistemi di sicurezza Top
Tether per bambini Il veicolo dispone di due occhielli di
fissaggio sullo schienale dei sedili po‐
steriori.
Gli occhielli di ancoraggio
Top Tether sono marcati con il sim‐
bolo : per un seggiolino per bambini.
Oltre agli attacchi ISOFIX, fissare la
cinghia Top Tether agli occhielli di an‐ coraggio Top Tether.
Le posizioni universali del sistema di
sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla si‐
gla IUF.
Rimuovere il poggiatesta posteriore
prima di montare un sistema di sicu‐
rezza per bambini se necessario
3 46.

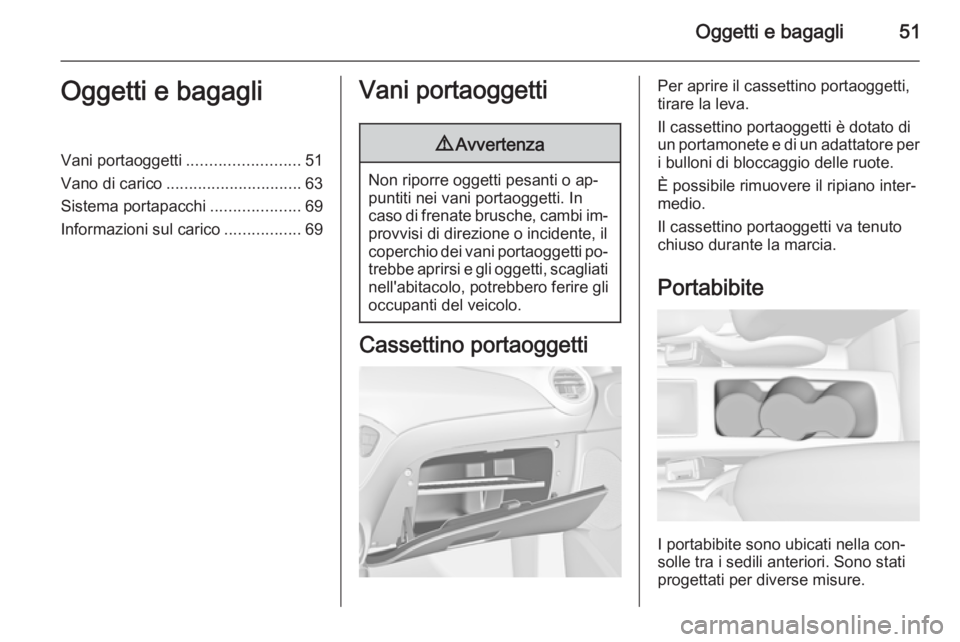

Oggetti e bagagli51Oggetti e bagagliVani portaoggetti.........................51
Vano di carico .............................. 63
Sistema portapacchi ....................69
Informazioni sul carico .................69Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o ap‐
puntiti nei vani portaoggetti. In
caso di frenate brusche, cambi im‐
provvisi di direzione o incidente, il coperchio dei vani portaoggetti po‐ trebbe aprirsi e gli oggetti, scagliatinell'abitacolo, potrebbero ferire gli
occupanti del veicolo.
Cassettino portaoggetti
Per aprire il cassettino portaoggetti,
tirare la leva.
Il cassettino portaoggetti è dotato di
un portamonete e di un adattatore per i bulloni di bloccaggio delle ruote.
È possibile rimuovere il ripiano inter‐
medio.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite sono ubicati nella con‐
solle tra i sedili anteriori. Sono stati
progettati per diverse misure.

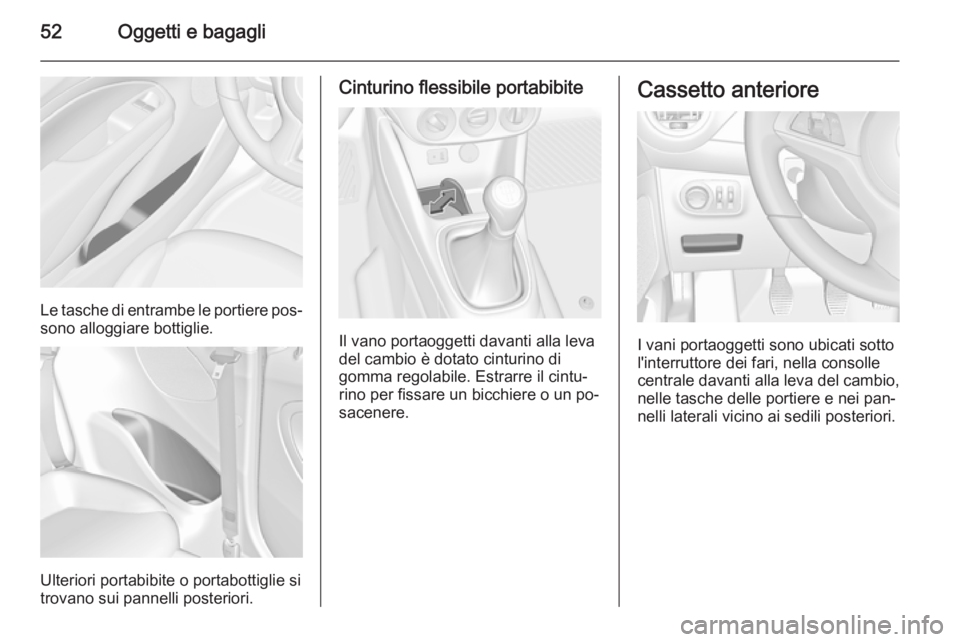

52Oggetti e bagagli
Le tasche di entrambe le portiere pos‐sono alloggiare bottiglie.
Ulteriori portabibite o portabottiglie si
trovano sui pannelli posteriori.
Cinturino flessibile portabibite
Il vano portaoggetti davanti alla leva
del cambio è dotato cinturino di
gomma regolabile. Estrarre il cintu‐
rino per fissare un bicchiere o un po‐
sacenere.
Cassetto anteriore
I vani portaoggetti sono ubicati sotto
l'interruttore dei fari, nella consolle
centrale davanti alla leva del cambio, nelle tasche delle portiere e nei pan‐
nelli laterali vicino ai sedili posteriori.

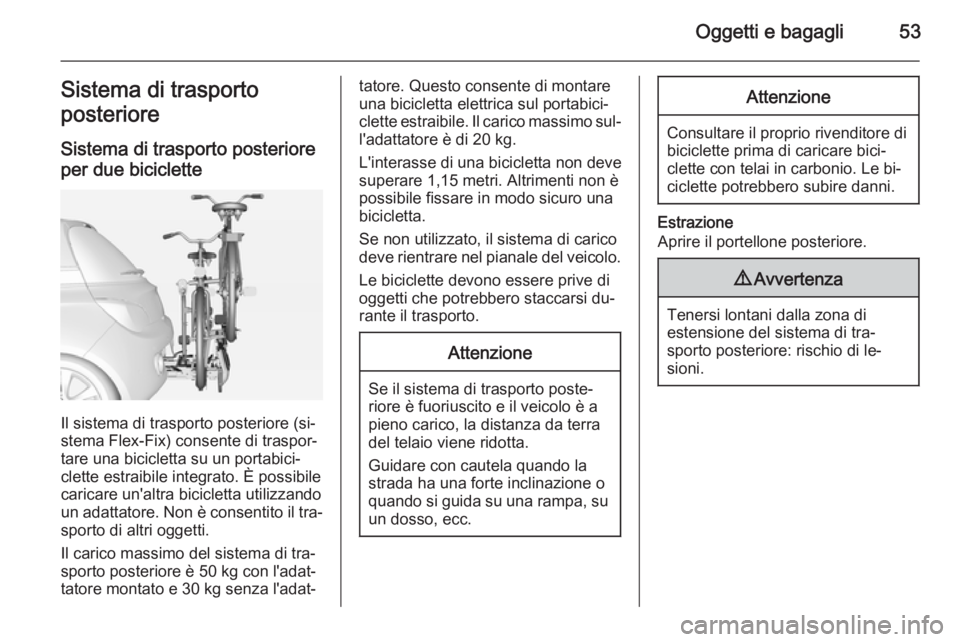

Oggetti e bagagli53Sistema di trasporto
posteriore
Sistema di trasporto posteriore per due biciclette
Il sistema di trasporto posteriore (si‐
stema Flex-Fix) consente di traspor‐
tare una bicicletta su un portabici‐
clette estraibile integrato. È possibile caricare un'altra bicicletta utilizzando
un adattatore. Non è consentito il tra‐
sporto di altri oggetti.
Il carico massimo del sistema di tra‐
sporto posteriore è 50 kg con l'adat‐
tatore montato e 30 kg senza l'adat‐
tatore. Questo consente di montare
una bicicletta elettrica sul portabici‐
clette estraibile. Il carico massimo sul‐ l'adattatore è di 20 kg.
L'interasse di una bicicletta non deve
superare 1,15 metri. Altrimenti non è possibile fissare in modo sicuro una
bicicletta.
Se non utilizzato, il sistema di carico
deve rientrare nel pianale del veicolo.
Le biciclette devono essere prive di
oggetti che potrebbero staccarsi du‐
rante il trasporto.Attenzione
Se il sistema di trasporto poste‐
riore è fuoriuscito e il veicolo è a
pieno carico, la distanza da terra
del telaio viene ridotta.
Guidare con cautela quando la
strada ha una forte inclinazione o quando si guida su una rampa, su un dosso, ecc.
Attenzione
Consultare il proprio rivenditore di
biciclette prima di caricare bici‐
clette con telai in carbonio. Le bi‐
ciclette potrebbero subire danni.
Estrazione
Aprire il portellone posteriore.
9 Avvertenza
Tenersi lontani dalla zona di
estensione del sistema di tra‐
sporto posteriore: rischio di le‐
sioni.

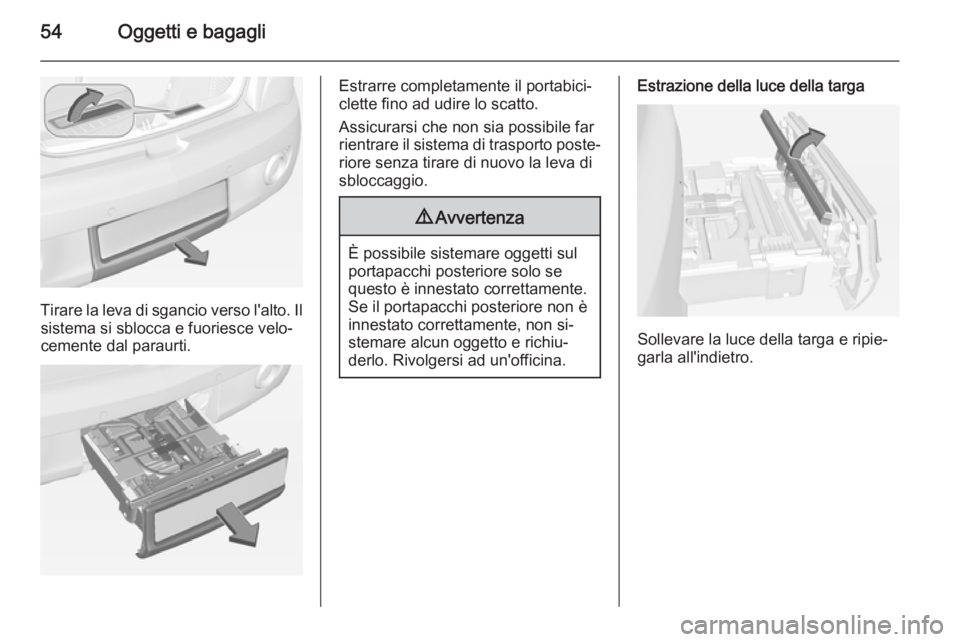

54Oggetti e bagagli
Tirare la leva di sgancio verso l'alto. Ilsistema si sblocca e fuoriesce velo‐
cemente dal paraurti.
Estrarre completamente il portabici‐
clette fino ad udire lo scatto.
Assicurarsi che non sia possibile far
rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non si‐
stemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Estrazione della luce della targa
Sollevare la luce della targa e ripie‐
garla all'indietro.

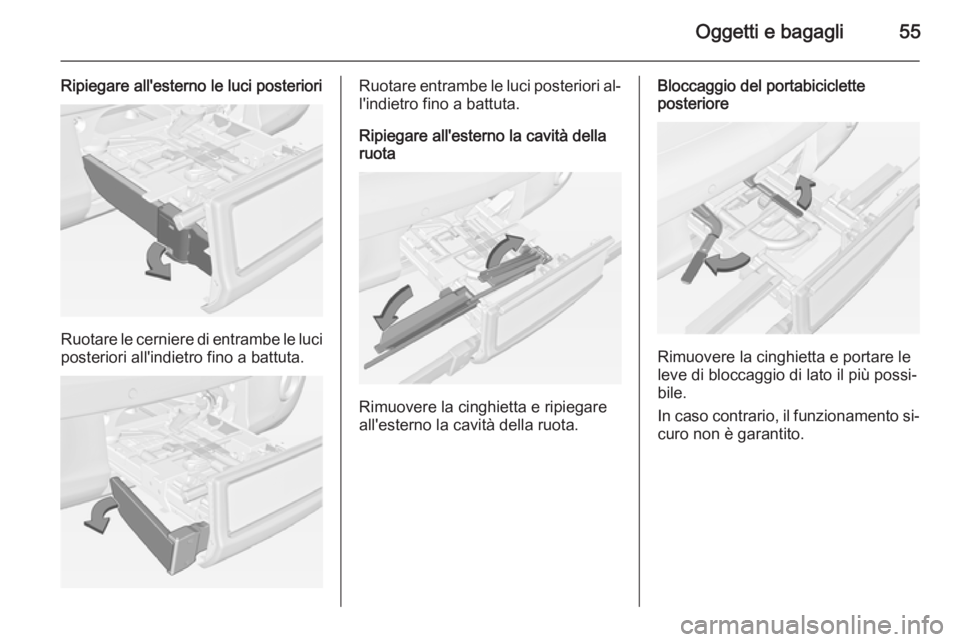

Oggetti e bagagli55
Ripiegare all'esterno le luci posteriori
Ruotare le cerniere di entrambe le luciposteriori all'indietro fino a battuta.
Ruotare entrambe le luci posteriori al‐
l'indietro fino a battuta.
Ripiegare all'esterno la cavità della
ruota
Rimuovere la cinghietta e ripiegare
all'esterno la cavità della ruota.
Bloccaggio del portabiciclette
posteriore
Rimuovere la cinghietta e portare le
leve di bloccaggio di lato il più possi‐
bile.
In caso contrario, il funzionamento si‐ curo non è garantito.

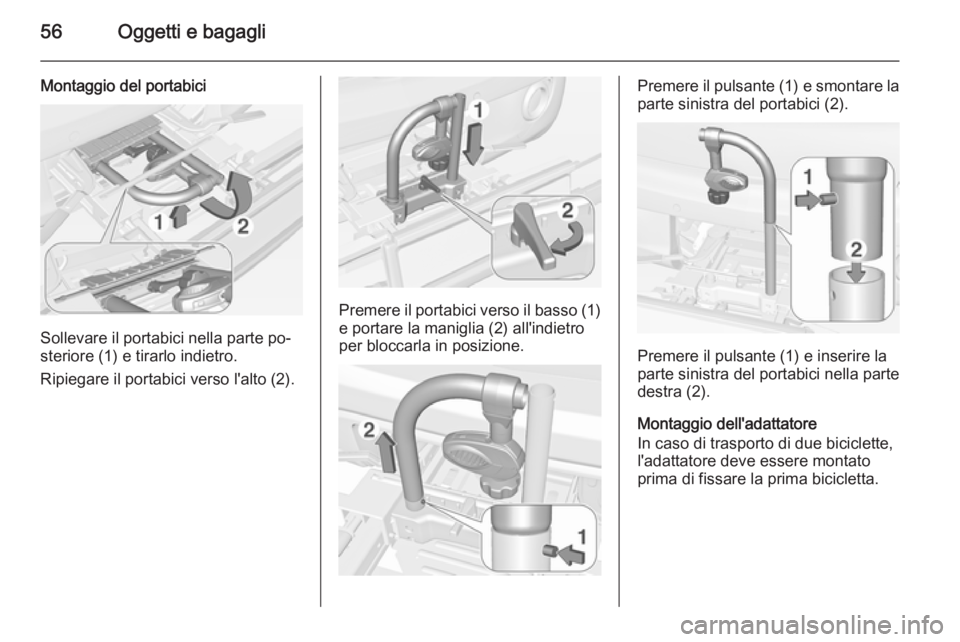

56Oggetti e bagagli
Montaggio del portabici
Sollevare il portabici nella parte po‐
steriore (1) e tirarlo indietro.
Ripiegare il portabici verso l'alto (2).
Premere il portabici verso il basso (1) e portare la maniglia (2) all'indietro
per bloccarla in posizione.
Premere il pulsante (1) e smontare la parte sinistra del portabici (2).
Premere il pulsante (1) e inserire la
parte sinistra del portabici nella parte
destra (2).
Montaggio dell'adattatore
In caso di trasporto di due biciclette,
l'adattatore deve essere montato
prima di fissare la prima bicicletta.

Oggetti e bagagli57
1. Applicare l'adattatore al sistemadi trasporto posteriore come mo‐
strato nell'illustrazione.
2. Ruotare la leva (1) in avanti e trat‐
tenerla, poi abbassare l'adatta‐
tore (2) nella parte posteriore.
3. Sbloccare la leva e controllare se l'adattatore è stato fissato in sicu‐
rezza.
4. Far passare la cinghietta attac‐ cata all'adattatore sotto alla leva
per ripiegare all'indietro il sistema
di trasporto posteriore. Fissare la
cinghietta.
Montare la prima bicicletta
1. Ruotare i pedali portandoli nella posizione mostrata nell'illustra‐
zione e mettere la bicicletta nella
cavità della ruota.
Assicurarsi che la bicicletta sia
ben centrata sulle cavità delle
ruote.

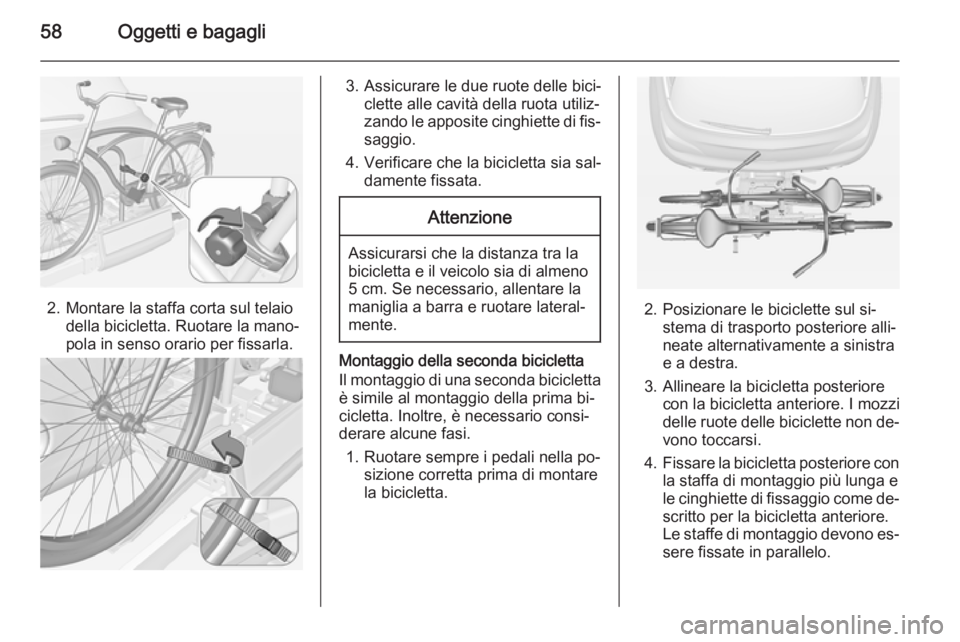

58Oggetti e bagagli
2. Montare la staffa corta sul telaiodella bicicletta. Ruotare la mano‐
pola in senso orario per fissarla.
3. Assicurare le due ruote delle bici‐ clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di fis‐ saggio.
4. Verificare che la bicicletta sia sal‐ damente fissata.Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno
5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Montaggio della seconda bicicletta
Il montaggio di una seconda bicicletta è simile al montaggio della prima bi‐
cicletta. Inoltre, è necessario consi‐
derare alcune fasi.
1. Ruotare sempre i pedali nella po‐ sizione corretta prima di montare
la bicicletta.
2. Posizionare le biciclette sul si‐ stema di trasporto posteriore alli‐
neate alternativamente a sinistra e a destra.
3. Allineare la bicicletta posteriore con la bicicletta anteriore. I mozzi
delle ruote delle biciclette non de‐ vono toccarsi.
4. Fissare la bicicletta posteriore con
la staffa di montaggio più lunga e
le cinghiette di fissaggio come de‐ scritto per la bicicletta anteriore.
Le staffe di montaggio devono es‐
sere fissate in parallelo.
