OPEL ADAM 2014 Brukerhåndbok for infotainmentsystem

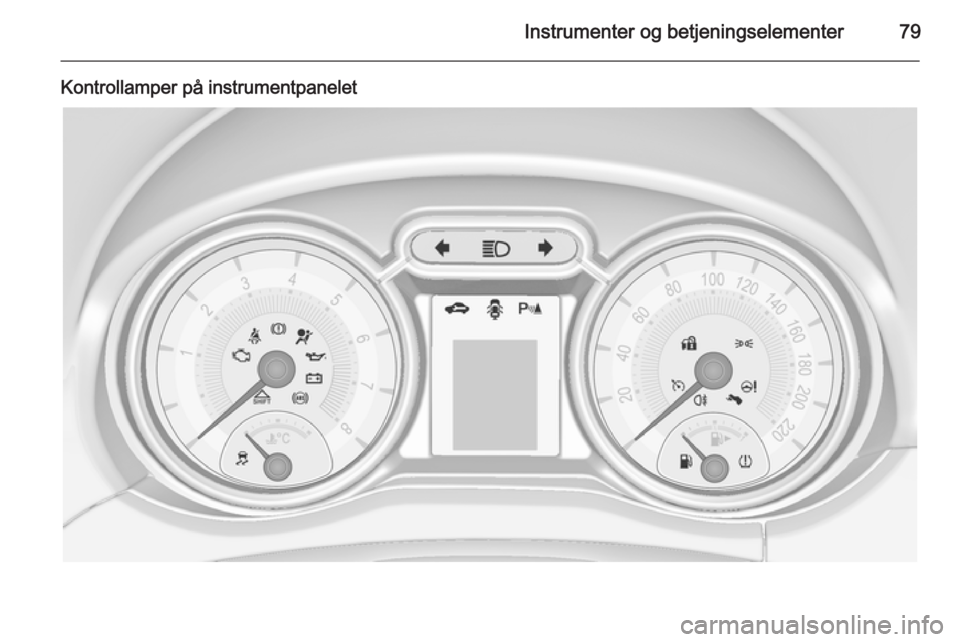

Instrumenter og betjeningselementer79
Kontrollamper på instrumentpanelet

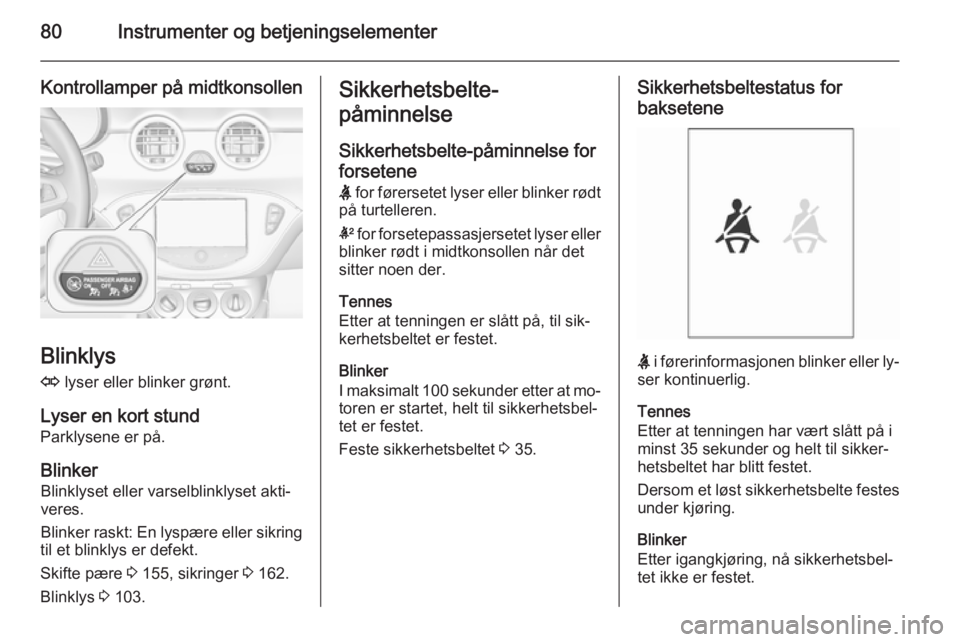

80Instrumenter og betjeningselementer
Kontrollamper på midtkonsollen
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund
Parklysene er på.
BlinkerBlinklyset eller varselblinklyset akti‐veres.
Blinker raskt: En lyspære eller sikring
til et blinklys er defekt.
Skifte pære 3 155, sikringer 3 162.
Blinklys 3 103.
Sikkerhetsbelte-
påminnelse
Sikkerhetsbelte-påminnelse for
forsetene X for førersetet lyser eller blinker rødt
på turtelleren.
k for forsetepassasjersetet lyser eller
blinker rødt i midtkonsollen når det
sitter noen der.
Tennes
Etter at tenningen er slått på, til sik‐
kerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at mo‐ toren er startet, helt til sikkerhetsbel‐
tet er festet.
Feste sikkerhetsbeltet 3 35.Sikkerhetsbeltestatus for
baksetene
X i førerinformasjonen blinker eller ly‐
ser kontinuerlig.
Tennes
Etter at tenningen har vært slått på i
minst 35 sekunder og helt til sikker‐
hetsbeltet har blitt festet.
Dersom et løst sikkerhetsbelte festes under kjøring.
Blinker
Etter igangkjøring, nå sikkerhetsbel‐
tet ikke er festet.

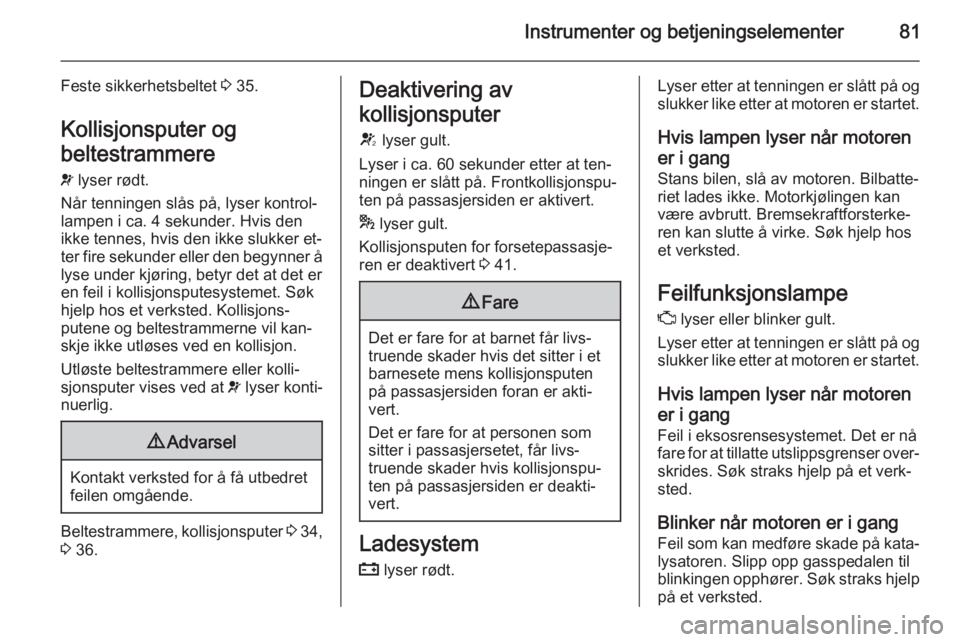

Instrumenter og betjeningselementer81
Feste sikkerhetsbeltet 3 35.
Kollisjonsputer og
beltestrammere
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den
ikke tennes, hvis den ikke slukker et‐
ter fire sekunder eller den begynner å lyse under kjøring, betyr det at det er
en feil i kollisjonsputesystemet. Søk
hjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil kan‐
skje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 34,
3 36.
Deaktivering av
kollisjonsputer
V lyser gult.
Lyser i ca. 60 sekunder etter at ten‐
ningen er slått på. Frontkollisjonspu‐
ten på passasjersiden er aktivert.
* lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er deaktivert 3 41.9 Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motorener i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motorener i gang
Feil i eksosrensesystemet. Det er nå fare for at tillatte utslippsgrenser over‐ skrides. Søk straks hjelp på et verk‐
sted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.

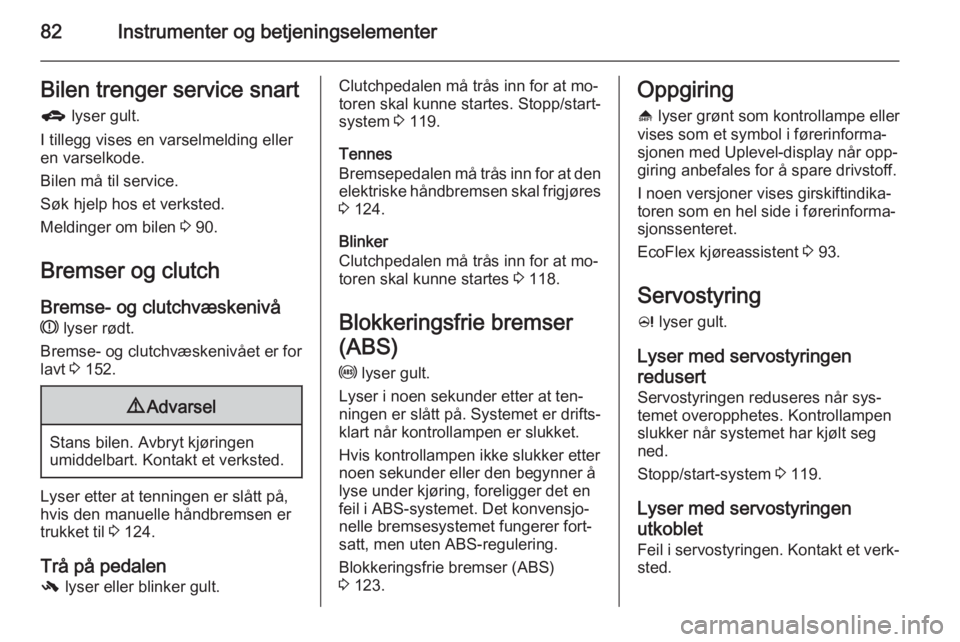

82Instrumenter og betjeningselementerBilen trenger service snart
g lyser gult.
I tillegg vises en varselmelding eller
en varselkode.
Bilen må til service.
Søk hjelp hos et verksted.
Meldinger om bilen 3 90.
Bremser og clutch
Bremse- og clutchvæskenivå R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt 3 152.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 124.
Trå på pedalen
- lyser eller blinker gult.
Clutchpedalen må trås inn for at mo‐
toren skal kunne startes. Stopp/start-
system 3 119.
Tennes
Bremsepedalen må trås inn for at den elektriske håndbremsen skal frigjøres
3 124.
Blinker
Clutchpedalen må trås inn for at mo‐
toren skal kunne startes 3 118.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at ten‐ ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser (ABS)
3 123.Oppgiring
[ lyser grønt som kontrollampe eller
vises som et symbol i førerinforma‐
sjonen med Uplevel-display når opp‐
giring anbefales for å spare drivstoff.
I noen versjoner vises girskiftindika‐ toren som en hel side i førerinforma‐
sjonssenteret.
EcoFlex kjøreassistent 3 93.
Servostyring c lyser gult.
Lyser med servostyringen
redusert Servostyringen reduseres når sys‐
temet overopphetes. Kontrollampen
slukker når systemet har kjølt seg
ned.
Stopp/start-system 3 119.
Lyser med servostyringen
utkoblet Feil i servostyringen. Kontakt et verk‐sted.

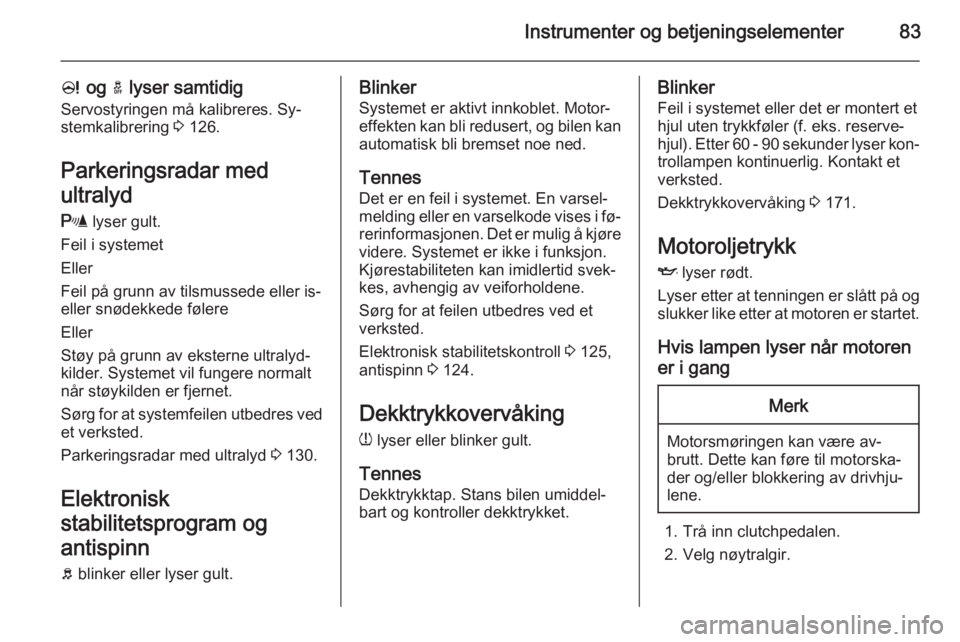

Instrumenter og betjeningselementer83
c og a lyser samtidig
Servostyringen må kalibreres. Sy‐
stemkalibrering 3 126.
Parkeringsradar med
ultralyd
r lyser gult.
Feil i systemet
Eller
Feil på grunn av tilsmussede eller is-
eller snødekkede følere
Eller
Støy på grunn av eksterne ultralyd‐
kilder. Systemet vil fungere normalt
når støykilden er fjernet.
Sørg for at systemfeilen utbedres ved et verksted.
Parkeringsradar med ultralyd 3 130.
Elektronisk
stabilitetsprogram og
antispinn
b blinker eller lyser gult.Blinker
Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan
automatisk bli bremset noe ned.
Tennes
Det er en feil i systemet. En varsel‐
melding eller en varselkode vises i fø‐
rerinformasjonen. Det er mulig å kjøre videre. Systemet er ikke i funksjon.
Kjørestabiliteten kan imidlertid svek‐
kes, avhengig av veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Elektronisk stabilitetskontroll 3 125,
antispinn 3 124.
Dekktrykkovervåking
w lyser eller blinker gult.
Tennes Dekktrykktap. Stans bilen umiddel‐bart og kontroller dekktrykket.Blinker
Feil i systemet eller det er montert et
hjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60 - 90 sekunder lyser kon‐
trollampen kontinuerlig. Kontakt et
verksted.
Dekktrykkovervåking 3 171.
Motoroljetrykk I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er i gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av drivhju‐
lene.
1. Trå inn clutchpedalen.
2. Velg nøytralgir.

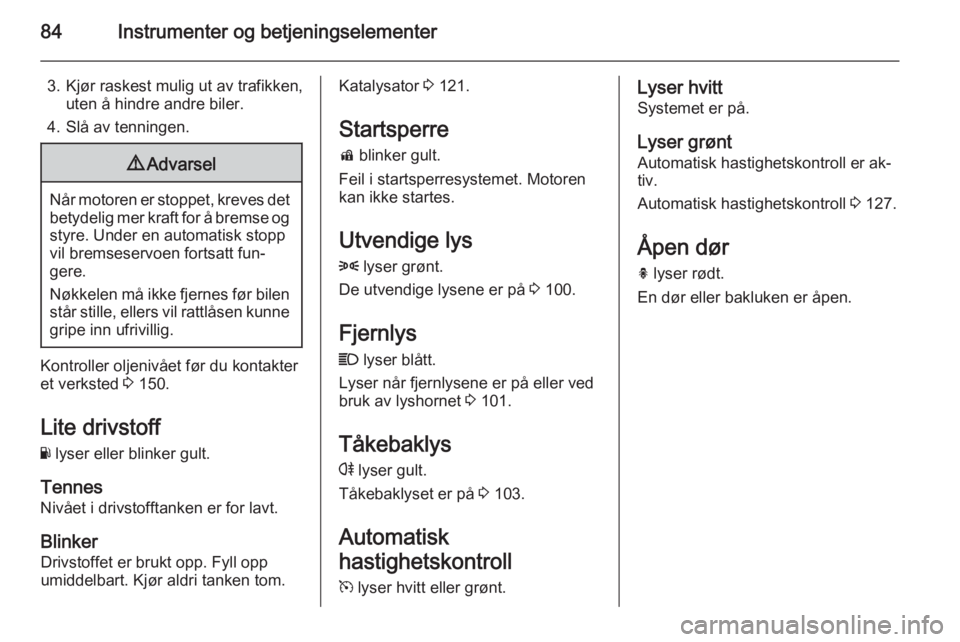

84Instrumenter og betjeningselementer
3. Kjør raskest mulig ut av trafikken,uten å hindre andre biler.
4. Slå av tenningen.9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 150.
Lite drivstoff Y lyser eller blinker gult.
Tennes
Nivået i drivstofftanken er for lavt.
Blinker Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator 3 121.
Startsperre d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Utvendige lys 8 lyser grønt.
De utvendige lysene er på 3 100.
Fjernlys
C lyser blått.
Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 101.
Tåkebaklys r lyser gult.
Tåkebaklyset er på 3 103.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.Lyser hvitt
Systemet er på.
Lyser grønt Automatisk hastighetskontroll er ak‐
tiv.
Automatisk hastighetskontroll 3 127.
Åpen dør h lyser rødt.
En dør eller bakluken er åpen.

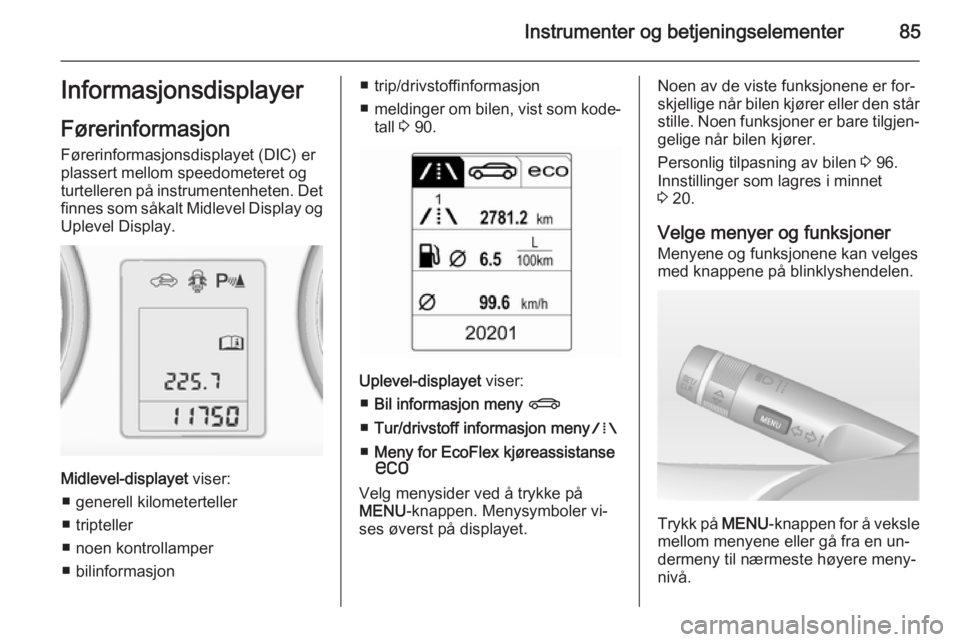

Instrumenter og betjeningselementer85Informasjonsdisplayer
Førerinformasjon
Førerinformasjonsdisplayet (DIC) er
plassert mellom speedometeret og
turtelleren på instrumentenheten. Det finnes som såkalt Midlevel Display og
Uplevel Display.
Midlevel-displayet viser:
■ generell kilometerteller
■ tripteller
■ noen kontrollamper
■ bilinformasjon
■ trip/drivstoffinformasjon
■ meldinger om bilen, vist som kode‐
tall 3 90.
Uplevel-displayet viser:
■ Bil informasjon meny X
■ Tur/drivstoff informasjon meny W
■ Meny for EcoFlex kjøreassistanse
s
Velg menysider ved å trykke på
MENU -knappen. Menysymboler vi‐
ses øverst på displayet.
Noen av de viste funksjonene er for‐
skjellige når bilen kjører eller den står stille. Noen funksjoner er bare tilgjen‐
gelige når bilen kjører.
Personlig tilpasning av bilen 3 96.
Innstillinger som lagres i minnet 3 20.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU-knappen for å veksle
mellom menyene eller gå fra en un‐ dermeny til nærmeste høyere meny‐
nivå.

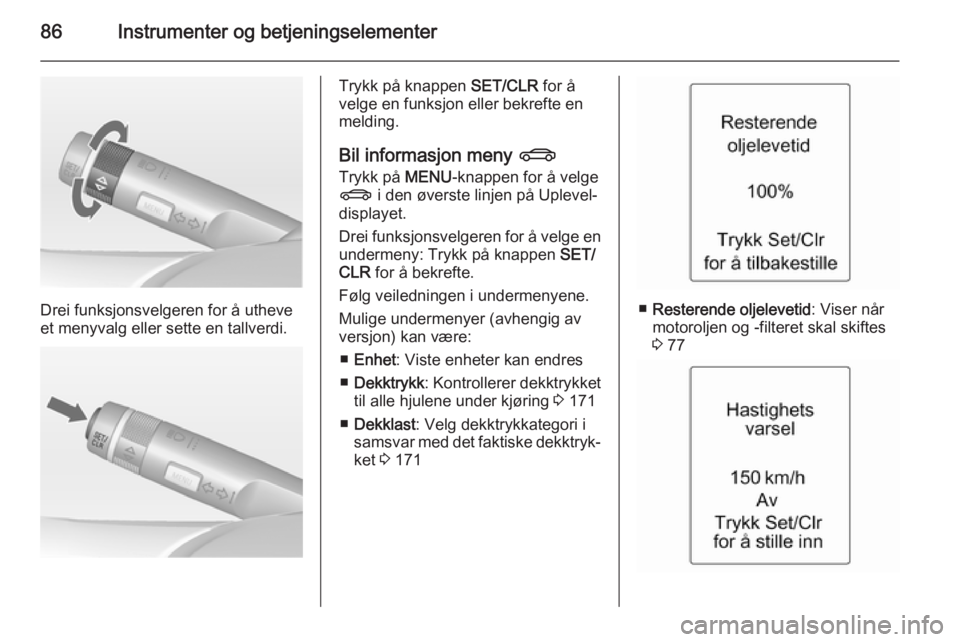

86Instrumenter og betjeningselementer
Drei funksjonsvelgeren for å utheve
et menyvalg eller sette en tallverdi.
Trykk på knappen SET/CLR for å
velge en funksjon eller bekrefte en melding.
Bil informasjon meny X
Trykk på MENU-knappen for å velge
X i den øverste linjen på Uplevel-
displayet.
Drei funksjonsvelgeren for å velge en undermeny: Trykk på knappen SET/
CLR for å bekrefte.
Følg veiledningen i undermenyene.
Mulige undermenyer (avhengig av
versjon) kan være:
■ Enhet : Viste enheter kan endres
■ Dekktrykk : Kontrollerer dekktrykket
til alle hjulene under kjøring 3 171
■ Dekklast : Velg dekktrykkategori i
samsvar med det faktiske dekktryk‐ ket 3 171
■ Resterende oljelevetid : Viser når
motoroljen og -filteret skal skiftes
3 77

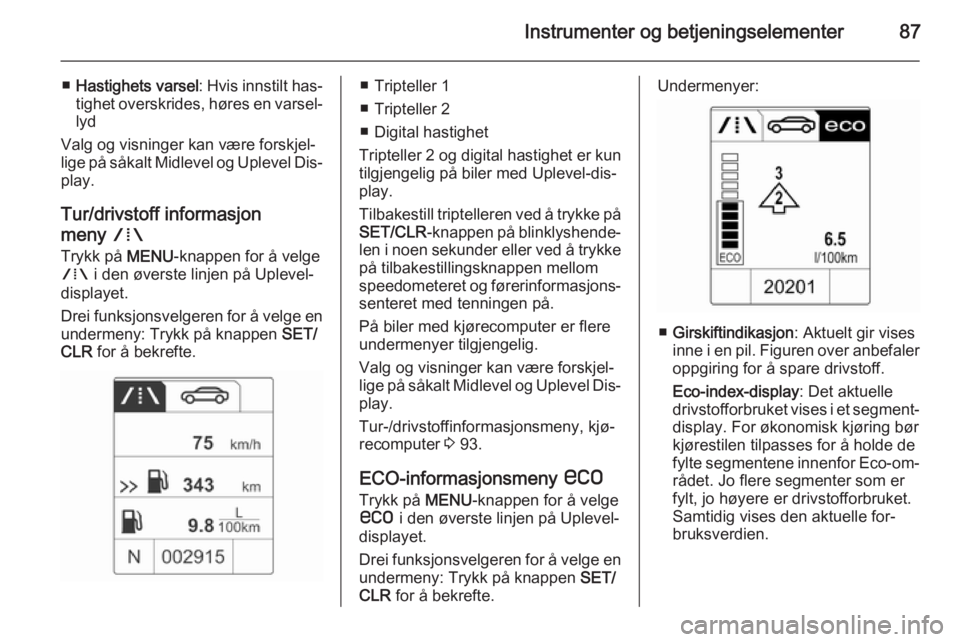

Instrumenter og betjeningselementer87
■Hastighets varsel : Hvis innstilt has‐
tighet overskrides, høres en varsel‐
lyd
Valg og visninger kan være forskjel‐
lige på såkalt Midlevel og Uplevel Dis‐ play.
Tur/drivstoff informasjon
meny W
Trykk på MENU-knappen for å velge
W i den øverste linjen på Uplevel-
displayet.
Drei funksjonsvelgeren for å velge en undermeny: Trykk på knappen SET/
CLR for å bekrefte.■ Tripteller 1
■ Tripteller 2
■ Digital hastighet
Tripteller 2 og digital hastighet er kun
tilgjengelig på biler med Uplevel-dis‐
play.
Tilbakestill triptelleren ved å trykke på SET/CLR -knappen på blinklyshende‐
len i noen sekunder eller ved å trykke
på tilbakestillingsknappen mellom
speedometeret og førerinformasjons‐
senteret med tenningen på.
På biler med kjørecomputer er flere
undermenyer tilgjengelig.
Valg og visninger kan være forskjel‐ lige på såkalt Midlevel og Uplevel Dis‐ play.
Tur-/drivstoffinformasjonsmeny, kjø‐
recomputer 3 93.
ECO-informasjonsmeny s
Trykk på MENU-knappen for å velge
s i den øverste linjen på Uplevel-
displayet.
Drei funksjonsvelgeren for å velge en
undermeny: Trykk på knappen SET/
CLR for å bekrefte.Undermenyer:
■Girskiftindikasjon : Aktuelt gir vises
inne i en pil. Figuren over anbefaler
oppgiring for å spare drivstoff.
Eco-index-display : Det aktuelle
drivstofforbruket vises i et segment‐ display. For økonomisk kjøring bør
kjørestilen tilpasses for å holde de
fylte segmentene innenfor Eco-om‐
rådet. Jo flere segmenter som er
fylt, jo høyere er drivstofforbruket.
Samtidig vises den aktuelle for‐
bruksverdien.

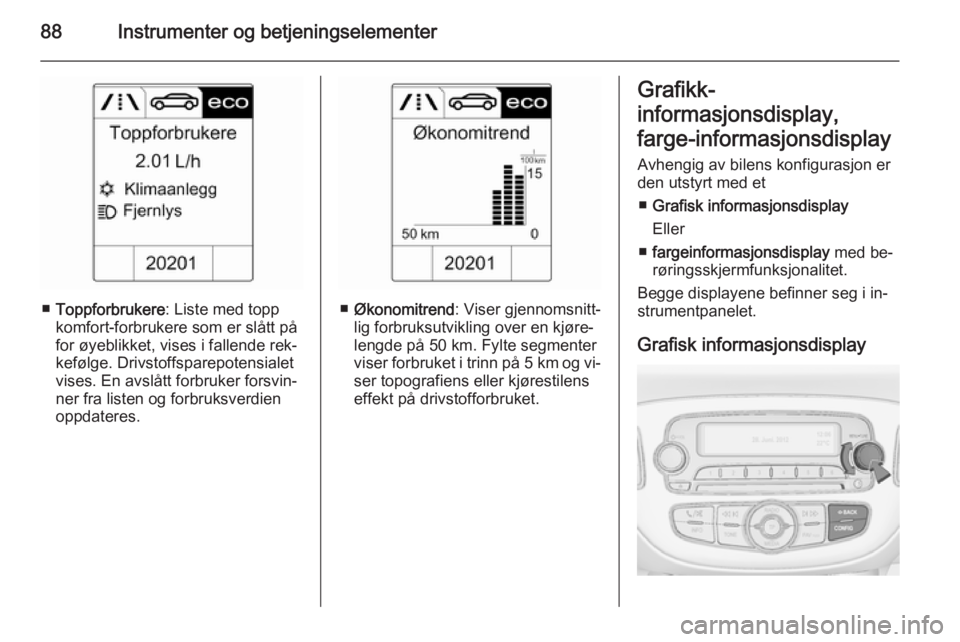

88Instrumenter og betjeningselementer
■Toppforbrukere : Liste med topp
komfort-forbrukere som er slått på
for øyeblikket, vises i fallende rek‐
kefølge. Drivstoffsparepotensialet
vises. En avslått forbruker forsvin‐
ner fra listen og forbruksverdien oppdateres.■ Økonomitrend : Viser gjennomsnitt‐
lig forbruksutvikling over en kjøre‐
lengde på 50 km. Fylte segmenter viser forbruket i trinn på 5 km og vi‐
ser topografiens eller kjørestilens
effekt på drivstofforbruket.
Grafikk-
informasjonsdisplay,
farge-informasjonsdisplay
Avhengig av bilens konfigurasjon er
den utstyrt med et
■ Grafisk informasjonsdisplay
Eller
■ fargeinformasjonsdisplay med be‐
røringsskjermfunksjonalitet.
Begge displayene befinner seg i in‐
strumentpanelet.
Grafisk informasjonsdisplay
