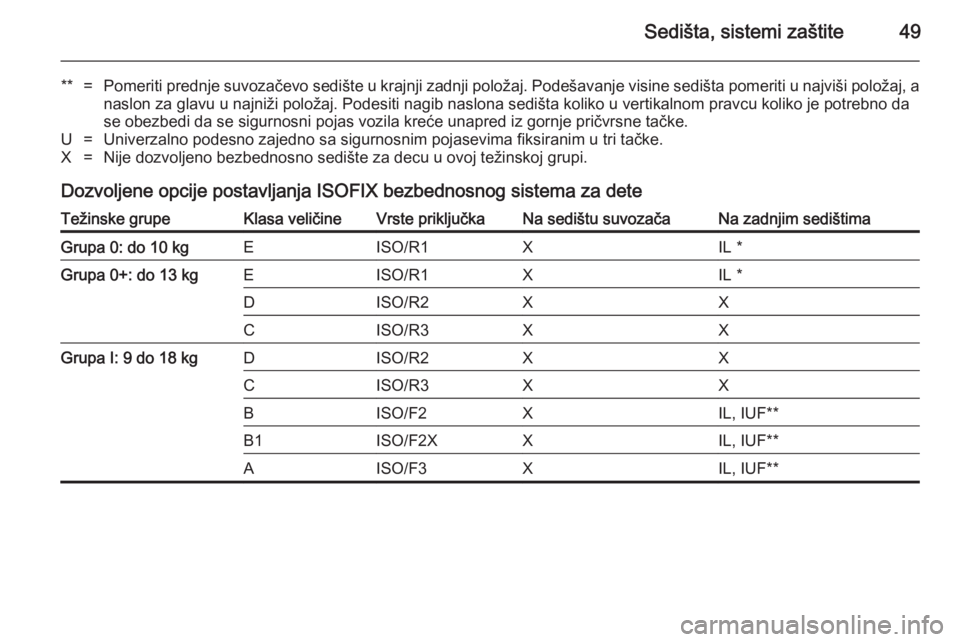

Sedišta, sistemi zaštite49
**=Pomeriti prednje suvozačevo sedište u krajnji zadnji položaj. Podešavanje visine sedišta pomeriti u najviši položaj, a
naslon za glavu u najniži položaj. Podesiti nagib naslona sedišta koliko u vertikalnom pravcu koliko je potrebno da
se obezbedi da se sigurnosni pojas vozila kreće unapred iz gornje pričvrsne tačke.U=Univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačke.X=Nije dozvoljeno bezbednosno sedište za decu u ovoj težinskoj grupi.
Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete
Težinske grupeKlasa veličineVrste priključkaNa sedištu suvozačaNa zadnjim sedištimaGrupa 0: do 10 kgEISO/R1XIL *Grupa 0+: do 13 kgEISO/R1XIL *DISO/R2XXCISO/R3XXGrupa I: 9 do 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**

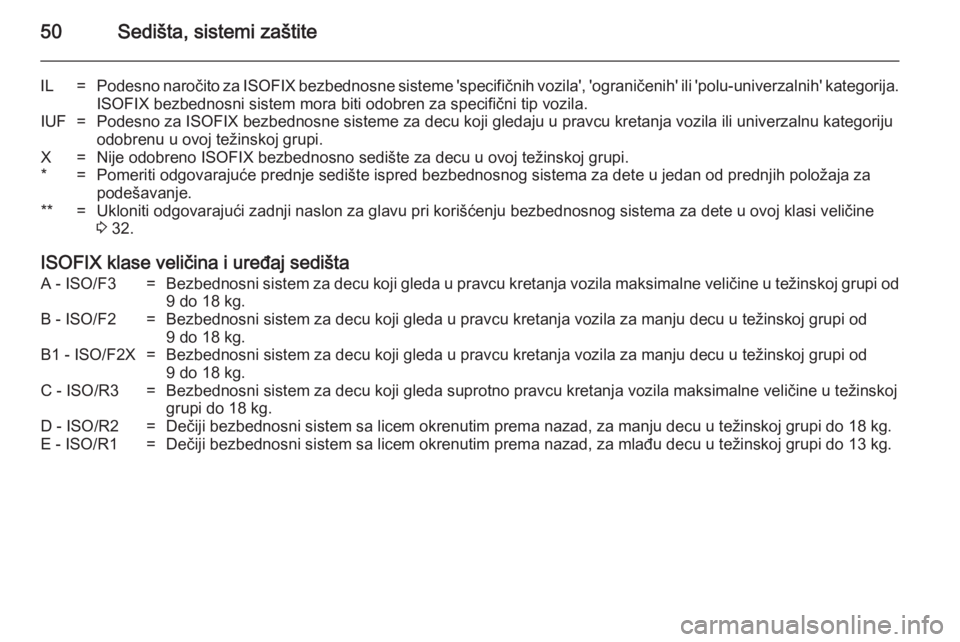

50Sedišta, sistemi zaštite
IL=Podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF=Podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupi.X=Nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi.*=Pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete u jedan od prednjih položaja za
podešavanje.**=Ukloniti odgovarajući zadnji naslon za glavu pri korišćenju bezbednosnog sistema za dete u ovoj klasi veličine 3 32.
ISOFIX klase veličina i uređaj sedišta
A - ISO/F3=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi od
9 do 18 kg.B - ISO/F2=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9 do 18 kg.B1 - ISO/F2X=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9 do 18 kg.C - ISO/R3=Bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskojgrupi do 18 kg.D - ISO/R2=Dečiji bezbednosni sistem sa licem okrenutim prema nazad, za manju decu u težinskoj grupi do 18 kg.E - ISO/R1=Dečiji bezbednosni sistem sa licem okrenutim prema nazad, za mlađu decu u težinskoj grupi do 13 kg.

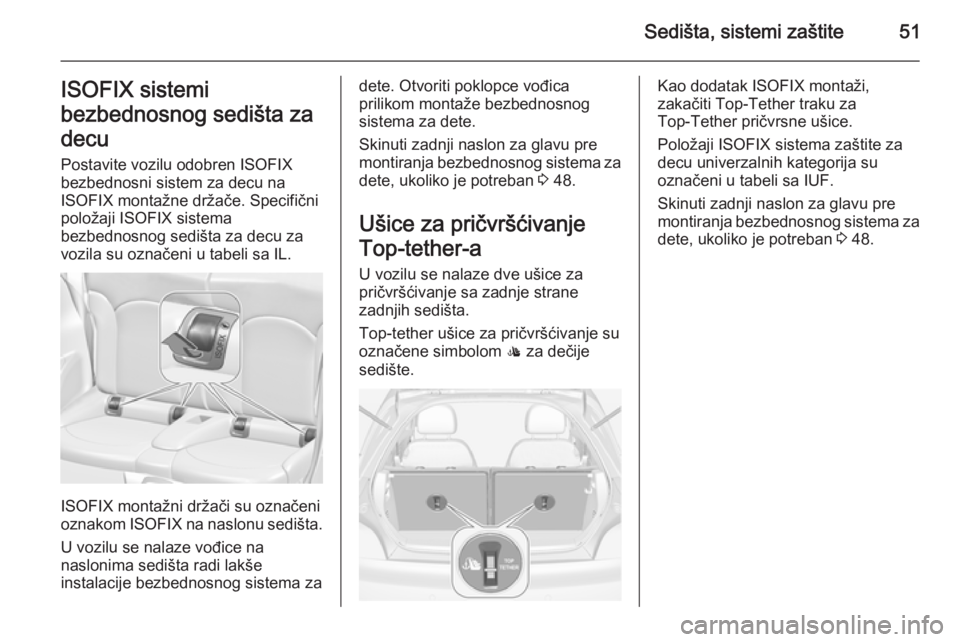

Sedišta, sistemi zaštite51ISOFIX sistemi
bezbednosnog sedišta za
decu Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX sistema
bezbednosnog sedišta za decu za
vozila su označeni u tabeli sa IL.
ISOFIX montažni držači su označeni
oznakom ISOFIX na naslonu sedišta.
U vozilu se nalaze vođice na
naslonima sedišta radi lakše
instalacije bezbednosnog sistema za
dete. Otvoriti poklopce vođica
prilikom montaže bezbednosnog
sistema za dete.
Skinuti zadnji naslon za glavu pre
montiranja bezbednosnog sistema za
dete, ukoliko je potreban 3 48.
Ušice za pričvršćivanje
Top‑tether-a
U vozilu se nalaze dve ušice za
pričvršćivanje sa zadnje strane
zadnjih sedišta.
Top-tether ušice za pričvršćivanje su
označene simbolom : za dečije
sedište.Kao dodatak ISOFIX montaži,
zakačiti Top-Tether traku za
Top-Tether pričvrsne ušice.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.
Skinuti zadnji naslon za glavu pre
montiranja bezbednosnog sistema za dete, ukoliko je potreban 3 48.

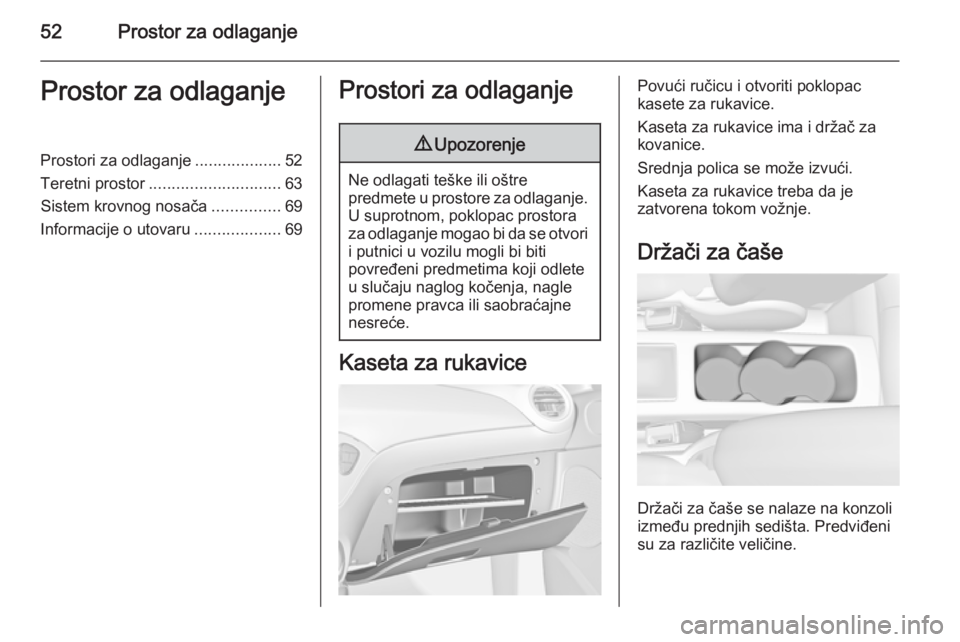

52Prostor za odlaganjeProstor za odlaganjeProstori za odlaganje...................52
Teretni prostor ............................. 63
Sistem krovnog nosača ...............69
Informacije o utovaru ...................69Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnici u vozilu mogli bi biti
povređeni predmetima koji odlete
u slučaju naglog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Povući ručicu i otvoriti poklopac
kasete za rukavice.
Kaseta za rukavice ima i držač za
kovanice.
Srednja polica se može izvući.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na konzoli
između prednjih sedišta. Predviđeni
su za različite veličine.

Prostor za odlaganje53
Džepovi na vratima su predviđeni za
držanje flaša.
Dodatni držači za čaše ili flaše nalaze
se u zadnjim bočnim tablama.
Elastična traka držača za čaše
Pokretna gumena traka se nalazi u
prostoru za odlaganje ispred ručice
menjača. Izvući traku za fiksiranje
čaše ili pepeljare.
Prednji prostor za
odlaganje
Prostori za odlaganje se nalaze ispod prekidača za svetlo, na srednjoj
konzoli ispred ručice menjača, u
džepovima na vratima i u bočnim
tablama pored zadnjih sedišta.

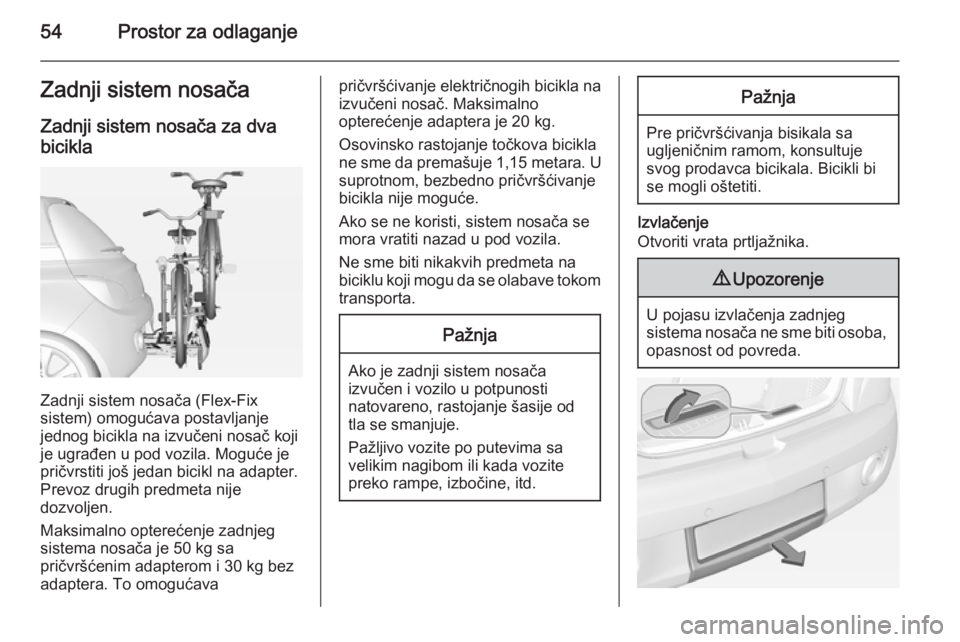

54Prostor za odlaganjeZadnji sistem nosača
Zadnji sistem nosača za dva bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
jednog bicikla na izvučeni nosač koji
je ugrađen u pod vozila. Moguće je
pričvrstiti još jedan bicikl na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 50 kg sa
pričvršćenim adapterom i 30 kg bez
adaptera. To omogućava
pričvršćivanje električnogih bicikla na
izvučeni nosač. Maksimalno
opterećenje adaptera je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo vozite po putevima sa
velikim nagibom ili kada vozite
preko rampe, izbočine, itd.
Pažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli bi
se mogli oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.

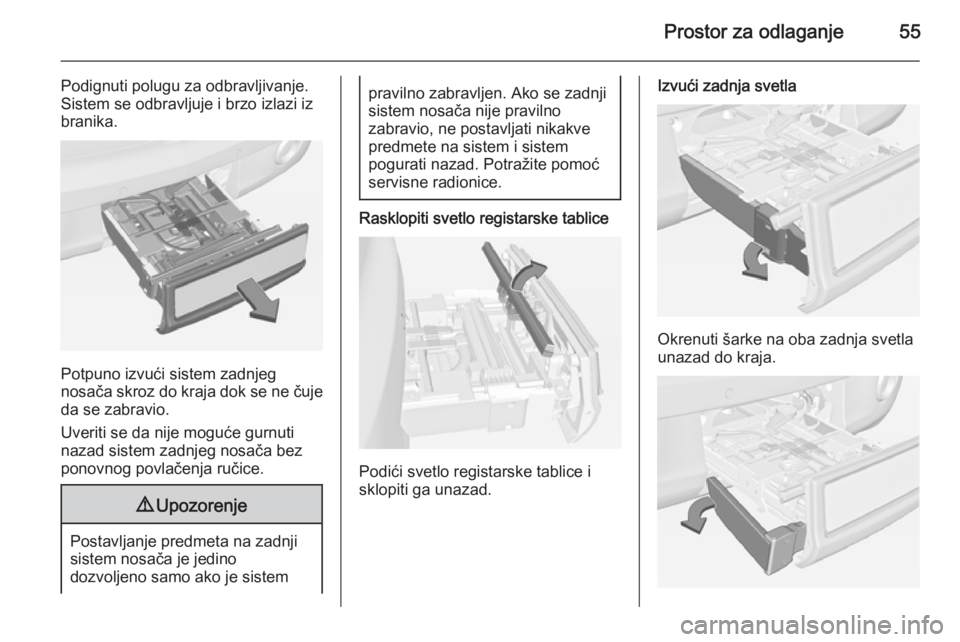

Prostor za odlaganje55
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti svetlo registarske tablice
Podići svetlo registarske tablice i
sklopiti ga unazad.
Izvući zadnja svetla
Okrenuti šarke na oba zadnja svetla
unazad do kraja.

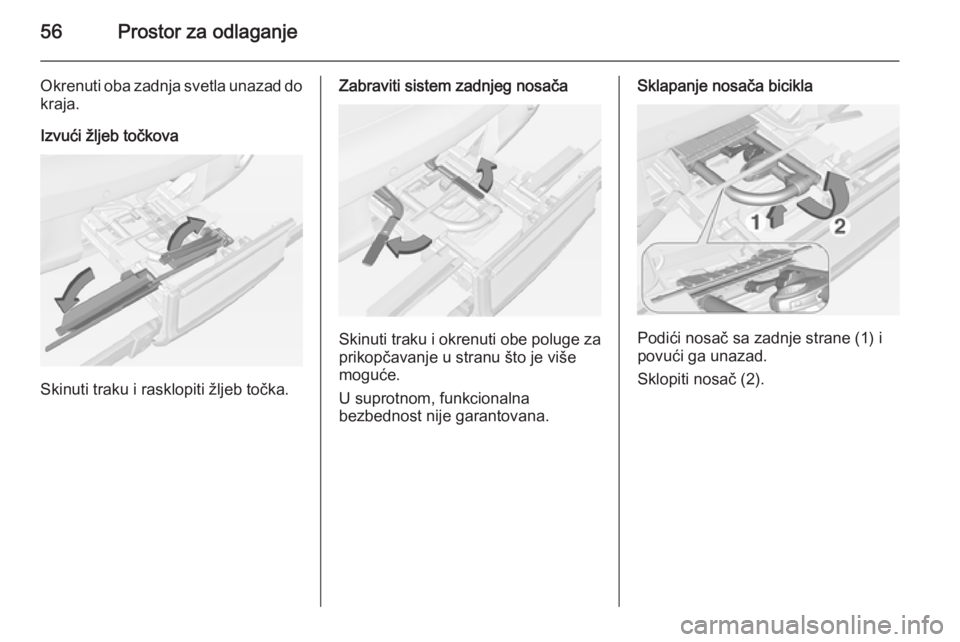

56Prostor za odlaganje
Okrenuti oba zadnja svetla unazad do
kraja.
Izvući žljeb točkova
Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane (1) i
povući ga unazad.
Sklopiti nosač (2).

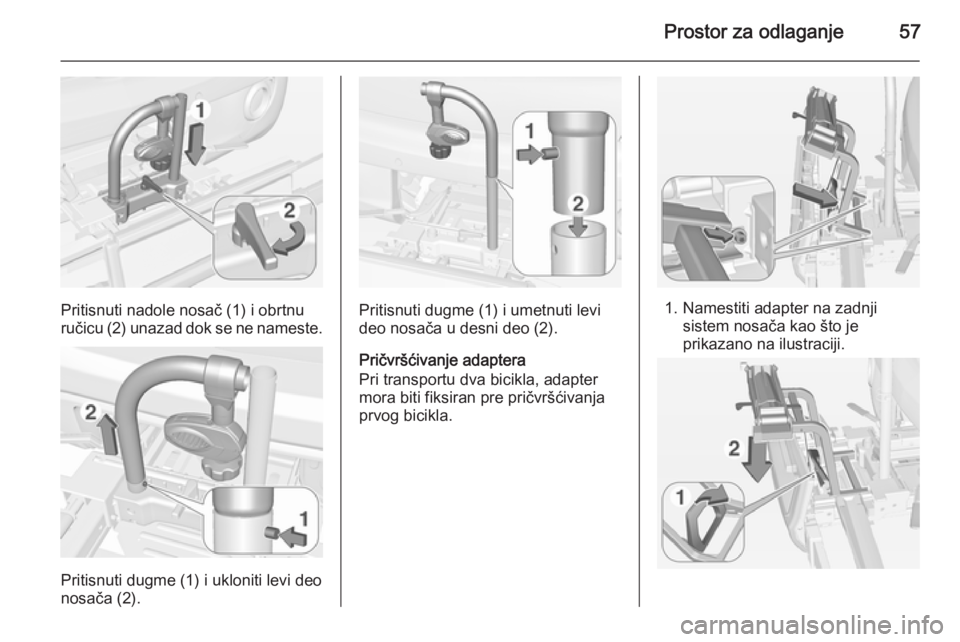

Prostor za odlaganje57
Pritisnuti nadole nosač (1) i obrtnu
ručicu (2) unazad dok se ne nameste.
Pritisnuti dugme (1) i ukloniti levi deo
nosača (2).
Pritisnuti dugme (1) i umetnuti levi
deo nosača u desni deo (2).
Pričvršćivanje adaptera
Pri transportu dva bicikla, adapter
mora biti fiksiran pre pričvršćivanja
prvog bicikla.1. Namestiti adapter na zadnji sistem nosača kao što je
prikazano na ilustraciji.

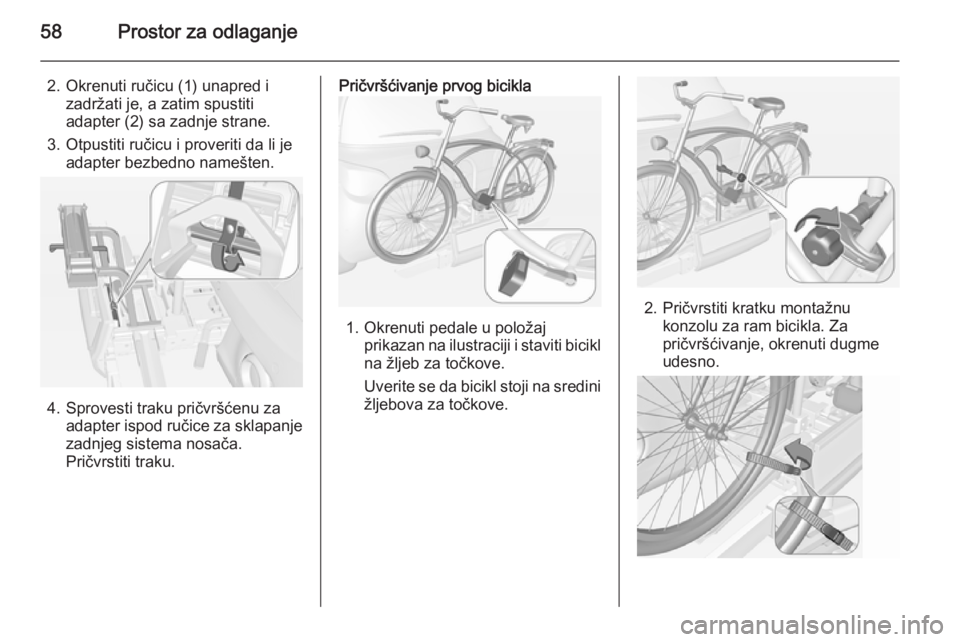

58Prostor za odlaganje
2. Okrenuti ručicu (1) unapred izadržati je, a zatim spustiti
adapter (2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice za sklapanje
zadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje prvog bicikla
1. Okrenuti pedale u položaj prikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
