OPEL ADAM 2014 Uputstvo za rukovanje Infotainment sistemom (in Serbian)

Prostor za odlaganje59

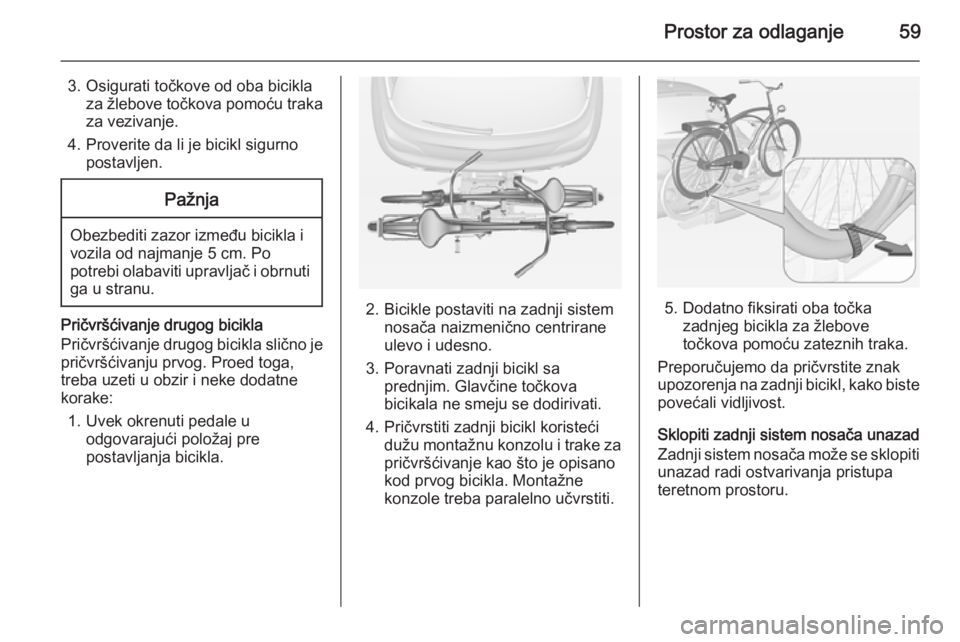

3. Osigurati točkove od oba biciklaza žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje drugog bicikla
Pričvršćivanje drugog bicikla slično je pričvršćivanju prvog. Proed toga,
treba uzeti u obzir i neke dodatne
korake:
1. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.2. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
3. Poravnati zadnji bicikl sa prednjim. Glavčine točkova
bicikala ne smeju se dodirivati.
4. Pričvrstiti zadnji bicikl koristeći dužu montažnu konzolu i trake zapričvršćivanje kao što je opisano
kod prvog bicikla. Montažne
konzole treba paralelno učvrstiti.5. Dodatno fiksirati oba točka zadnjeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi ostvarivanja pristupa
teretnom prostoru.

60Prostor za odlaganje

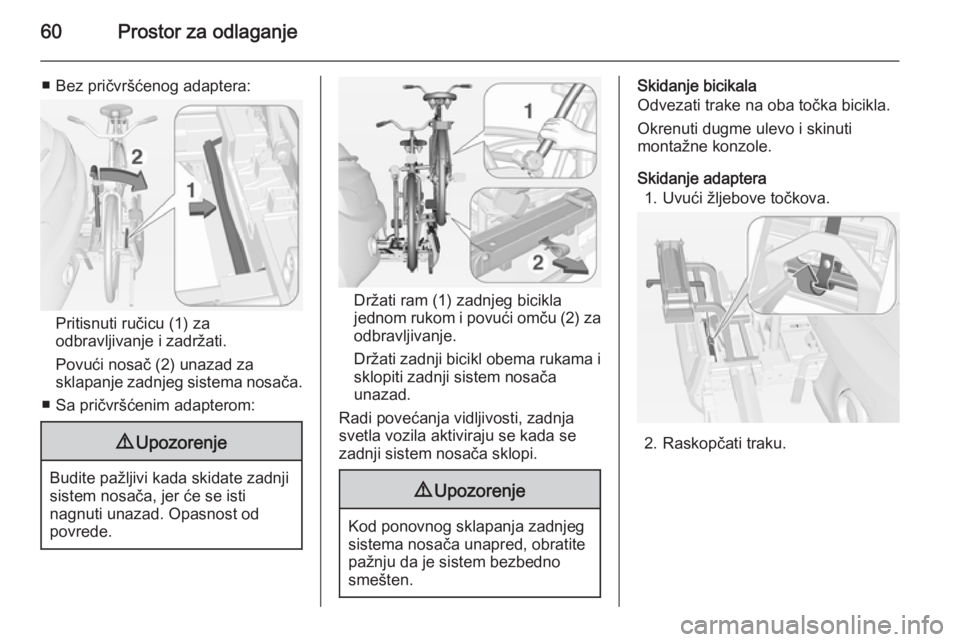

■ Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema nosača.
■ Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Držati ram (1) zadnjeg bicikla
jednom rukom i povući omču (2) za
odbravljivanje.
Držati zadnji bicikl obema rukama i sklopiti zadnji sistem nosača
unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera 1. Uvući žljebove točkova.
2. Raskopčati traku.

Prostor za odlaganje61

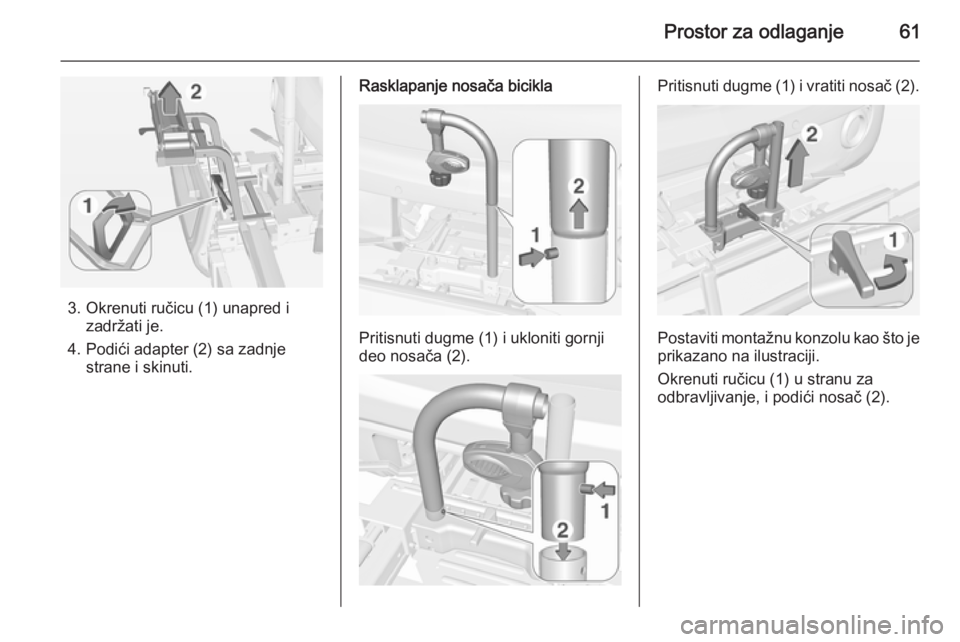

3. Okrenuti ručicu (1) unapred izadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Rasklapanje nosača bicikla
Pritisnuti dugme (1) i ukloniti gornji
deo nosača (2).
Pritisnuti dugme (1) i vratiti nosač (2).
Postaviti montažnu konzolu kao što je prikazano na ilustraciji.
Okrenuti ručicu (1) u stranu za
odbravljivanje, i podići nosač (2).

62Prostor za odlaganje

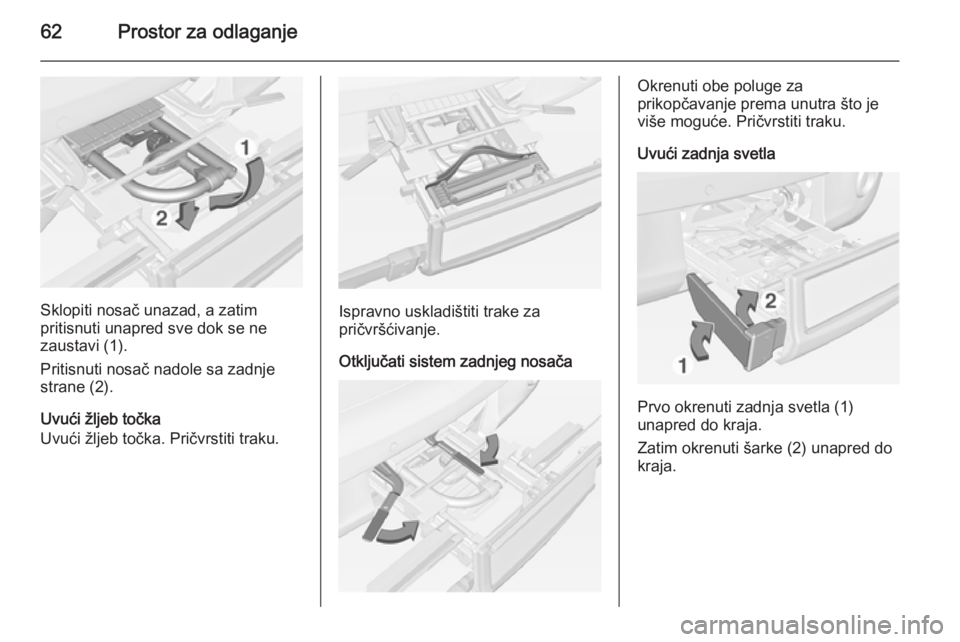

Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljeb točka
Uvući žljeb točka. Pričvrstiti traku.Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.
Uvući zadnja svetla
Prvo okrenuti zadnja svetla (1)
unapred do kraja.
Zatim okrenuti šarke (2) unapred do
kraja.

Prostor za odlaganje63
Uvući svetlo registarske tablice
Sklopiti svetlo registarske tablice
unapred.
Uvlačenje sistema zadnjeg nosača
Pažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Naslon zadnjih sedišta je podeljen na
dva dela. Oba dela se mogu oboriti
prema dole pojedinačno.
Povećanje prtljažnog prostora Po potrebi izvaditi pokrivač prtljažnog
prostora.
Pritisnuti bravicu i gurnuti prema dole
naslon za glavu.
Ubaciti jezičak sigurnosnog pojasa u
bočni držač da se pojas ne bi oštetio.

64Prostor za odlaganje
Povući traku na jednom ili oba
naslona sedišta i oboriti ih prema dole na jastuk sedišta.
Podići naslone sedišta u vertikalan
položaj tako da se glasno zabrave.
Nasloni sedišta su pravilno
zabravljeni onda kada nisu vidljive
crvene oznake na obe trake za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Kuka za torbe
Koristiti kuku na desnom bočnom
zidu prtljažnog prostora za vešanje torbi. Maksimalno opterećenje: 5 kg
Prostor za odlaganje
pozadi
Kaseta za odlaganjeKaseta za odlaganje sa poklopcem
se nalazi u prtljažnom prostoru.
Poklopac se zaključava okretanjem
dugmeta. Mora da bude zaključan u
toku vožnje.
Za otvaranje, otključati i podići
poklopac.
Da biste uklonili poklopac, otvorite ga
i pomerite u stranu na levo.
Kutija može biti podeljena
pregradom.
Poklopac kasete za odlaganje se sme
opteretiti sa maks. 20 kg.
Vađenje
Da biste pristupili trouglu upozorenja, kompletu za popravku pneumatika (u
nekim verzijama), montiranju
rezervnog točka ili zameni sijalice kod
zadnjih svetala, kaseta za odlaganje
mora biti uklonjena:
■ Izvaditi pokrivač prtljažnog prostora
3 65,

Prostor za odlaganje65

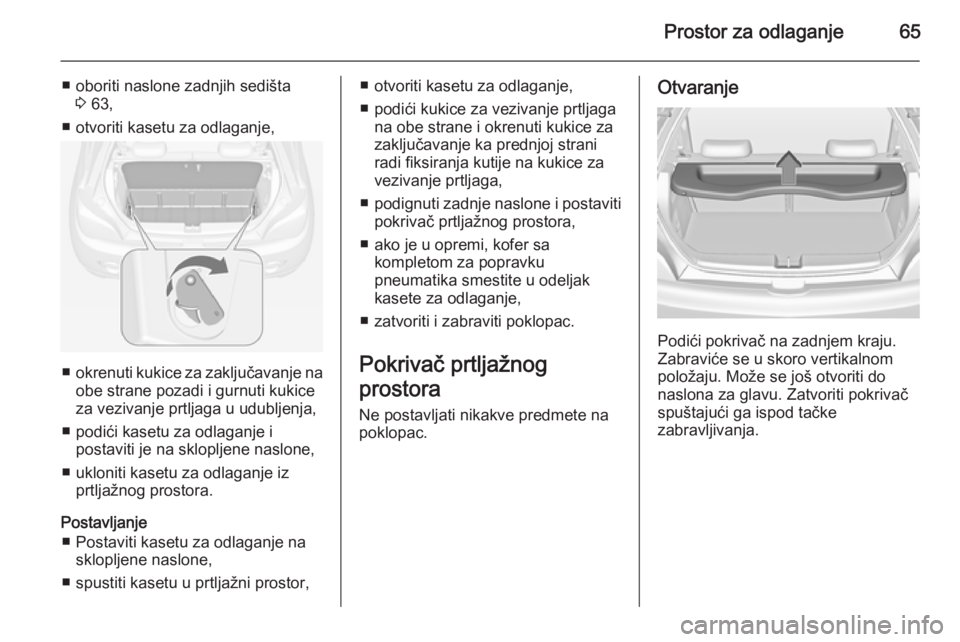

■ oboriti naslone zadnjih sedišta3 63,
■ otvoriti kasetu za odlaganje,
■ okrenuti kukice za zaključavanje na
obe strane pozadi i gurnuti kukice
za vezivanje prtljaga u udubljenja,
■ podići kasetu za odlaganje i postaviti je na sklopljene naslone,
■ ukloniti kasetu za odlaganje iz prtljažnog prostora.
Postavljanje ■ Postaviti kasetu za odlaganje na sklopljene naslone,
■ spustiti kasetu u prtljažni prostor,
■ otvoriti kasetu za odlaganje,
■ podići kukice za vezivanje prtljaga na obe strane i okrenuti kukice za
zaključavanje ka prednjoj strani
radi fiksiranja kutije na kukice za vezivanje prtljaga,
■ podignuti zadnje naslone i postaviti
pokrivač prtljažnog prostora,
■ ako je u opremi, kofer sa kompletom za popravku
pneumatika smestite u odeljak
kasete za odlaganje,
■ zatvoriti i zabraviti poklopac.
Pokrivač prtljažnog
prostora
Ne postavljati nikakve predmete na
poklopac.Otvaranje
Podići pokrivač na zadnjem kraju.
Zabraviće se u skoro vertikalnom
položaju. Može se još otvoriti do
naslona za glavu. Zatvoriti pokrivač
spuštajući ga ispod tačke
zabravljivanja.

66Prostor za odlaganje

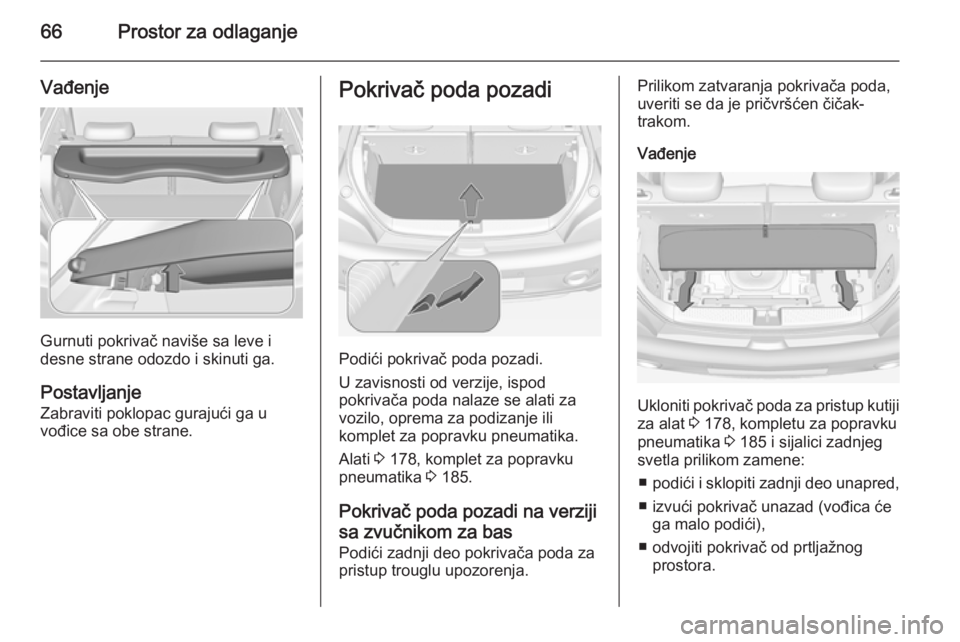

Vađenje
Gurnuti pokrivač naviše sa leve i
desne strane odozdo i skinuti ga.
Postavljanje Zabraviti poklopac gurajući ga u
vođice sa obe strane.
Pokrivač poda pozadi
Podići pokrivač poda pozadi.
U zavisnosti od verzije, ispod
pokrivača poda nalaze se alati za
vozilo, oprema za podizanje ili
komplet za popravku pneumatika.
Alati 3 178, komplet za popravku
pneumatika 3 185.
Pokrivač poda pozadi na verziji
sa zvučnikom za bas
Podići zadnji deo pokrivača poda za
pristup trouglu upozorenja.
Prilikom zatvaranja pokrivača poda,
uveriti se da je pričvršćen čičak-
trakom.
Vađenje
Ukloniti pokrivač poda za pristup kutiji
za alat 3 178, kompletu za popravku
pneumatika 3 185 i sijalici zadnjeg
svetla prilikom zamene:
■ podići i sklopiti zadnji deo unapred,
■ izvući pokrivač unazad (vođica će ga malo podići),
■ odvojiti pokrivač od prtljažnog prostora.

Prostor za odlaganje67

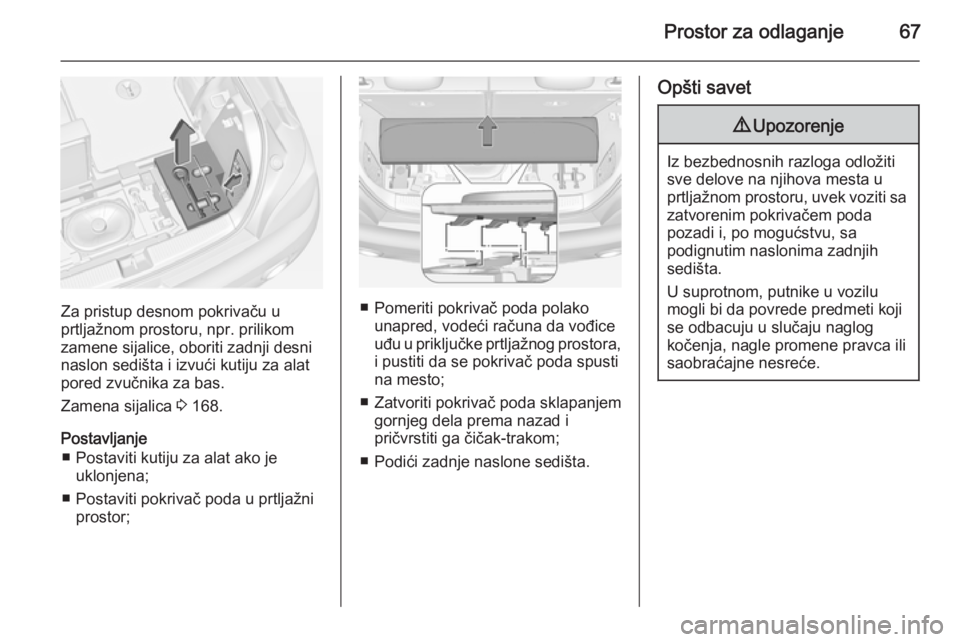

Za pristup desnom pokrivaču u
prtljažnom prostoru, npr. prilikom
zamene sijalice, oboriti zadnji desni naslon sedišta i izvući kutiju za alat
pored zvučnika za bas.
Zamena sijalica 3 168.
Postavljanje ■ Postaviti kutiju za alat ako je uklonjena;
■ Postaviti pokrivač poda u prtljažni prostor;■ Pomeriti pokrivač poda polakounapred, vodeći računa da vođiceuđu u priključke prtljažnog prostora,
i pustiti da se pokrivač poda spusti
na mesto;
■ Zatvoriti pokrivač poda sklapanjem gornjeg dela prema nazad i
pričvrstiti ga čičak-trakom;
■ Podići zadnje naslone sedišta.
Opšti savet9 Upozorenje
Iz bezbednosnih razloga odložiti
sve delove na njihova mesta u
prtljažnom prostoru, uvek voziti sa
zatvorenim pokrivačem poda
pozadi i, po mogućstvu, sa
podignutim naslonima zadnjih
sedišta.
U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji
se odbacuju u slučaju naglog
kočenja, nagle promene pravca ili
saobraćajne nesreće.

68Prostor za odlaganjeKukice za vezivanje
prtljaga

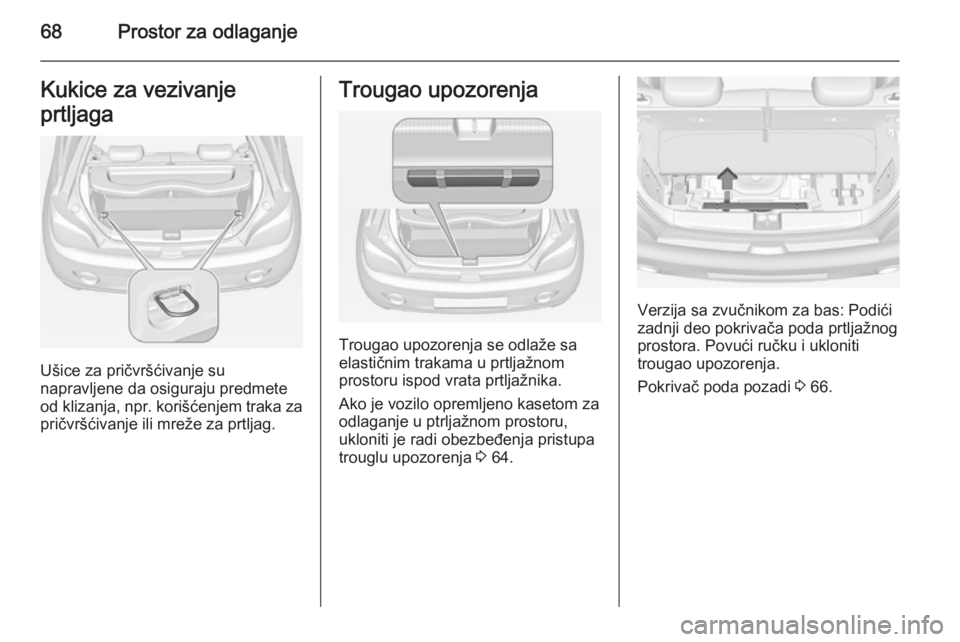

Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Trougao upozorenja
Trougao upozorenja se odlaže sa
elastičnim trakama u prtljažnom
prostoru ispod vrata prtljažnika.
Ako je vozilo opremljeno kasetom za
odlaganje u ptrljažnom prostoru,
ukloniti je radi obezbeđenja pristupa
trouglu upozorenja 3 64.
Verzija sa zvučnikom za bas: Podići
zadnji deo pokrivača poda prtljažnogprostora. Povući ručku i ukloniti
trougao upozorenja.
Pokrivač poda pozadi 3 66.
