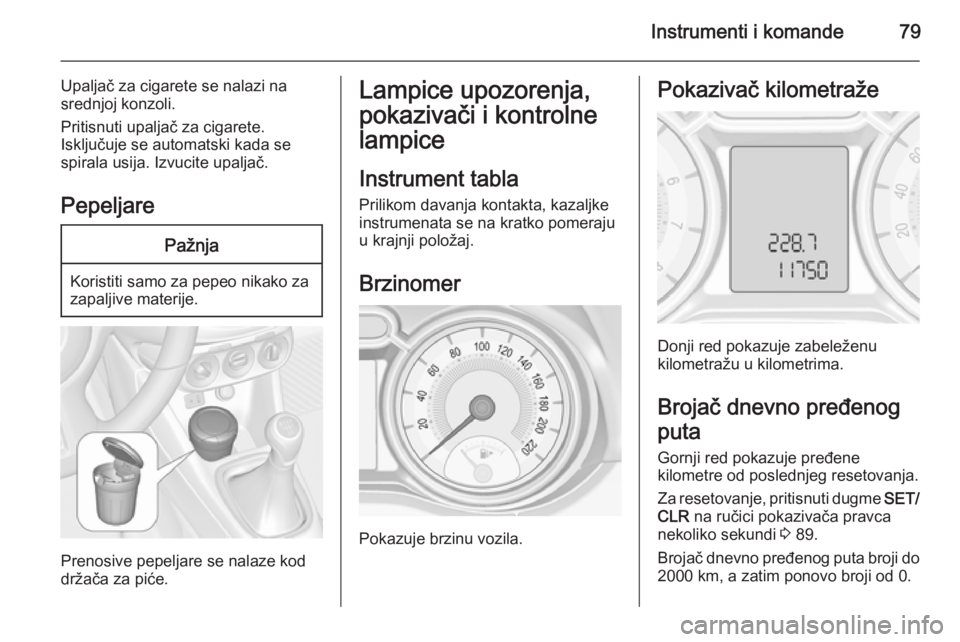

Instrumenti i komande79
Upaljač za cigarete se nalazi na
srednjoj konzoli.
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvucite upaljač.
PepeljarePažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare se nalaze kod
držača za piće.
Lampice upozorenja,
pokazivači i kontrolne
lampice
Instrument tabla Prilikom davanja kontakta, kazaljke
instrumenata se na kratko pomeraju
u krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Donji red pokazuje zabeleženu
kilometražu u kilometrima.
Brojač dnevno pređenog
puta
Gornji red pokazuje pređene
kilometre od poslednjeg resetovanja.
Za resetovanje, pritisnuti dugme SET/
CLR na ručici pokazivača pravca
nekoliko sekundi 3 89.
Brojač dnevno pređenog puta broji do 2000 km, a zatim ponovo broji od 0.

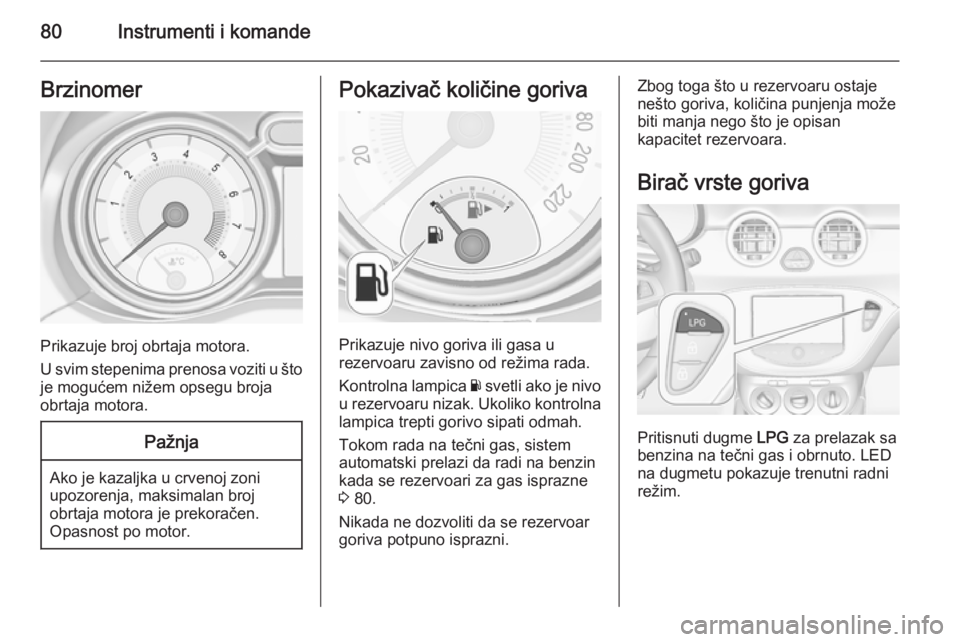

80Instrumenti i komandeBrzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo goriva ili gasa u
rezervoaru zavisno od režima rada.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Ukoliko kontrolna
lampica trepti gorivo sipati odmah.
Tokom rada na tečni gas, sistem
automatski prelazi da radi na benzin
kada se rezervoari za gas isprazne
3 80.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Birač vrste goriva
Pritisnuti dugme LPG za prelazak sa
benzina na tečni gas i obrnuto. LED na dugmetu pokazuje trenutni radni
režim.

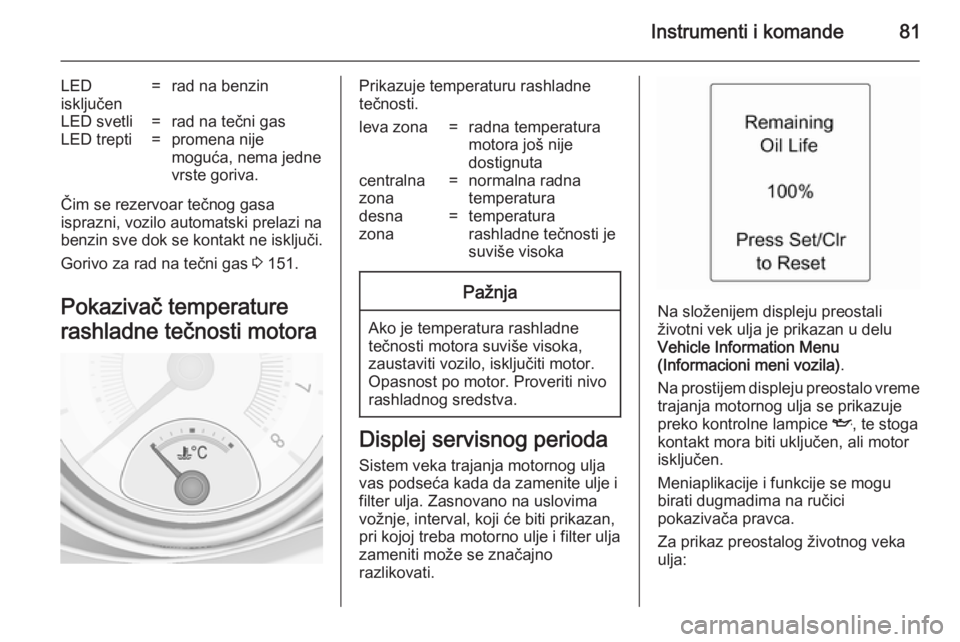

Instrumenti i komande81
LED
isključen=rad na benzinLED svetli=rad na tečni gasLED trepti=promena nije
moguća, nema jedne
vrste goriva.
Čim se rezervoar tečnog gasa
isprazni, vozilo automatski prelazi na
benzin sve dok se kontakt ne isključi.
Gorivo za rad na tečni gas 3 151.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.leva zona=radna temperatura
motora još nije
dostignutacentralna
zona=normalna radna
temperaturadesna
zona=temperatura
rashladne tečnosti je
suviše visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Na složenijem displeju preostali
životni vek ulja je prikazan u delu
Vehicle Information Menu
(Informacioni meni vozila) .
Na prostijem displeju preostalo vreme trajanja motornog ulja se prikazuje
preko kontrolne lampice I, te stoga
kontakt mora biti uključen, ali motor
isključen.
Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
Za prikaz preostalog životnog veka
ulja:

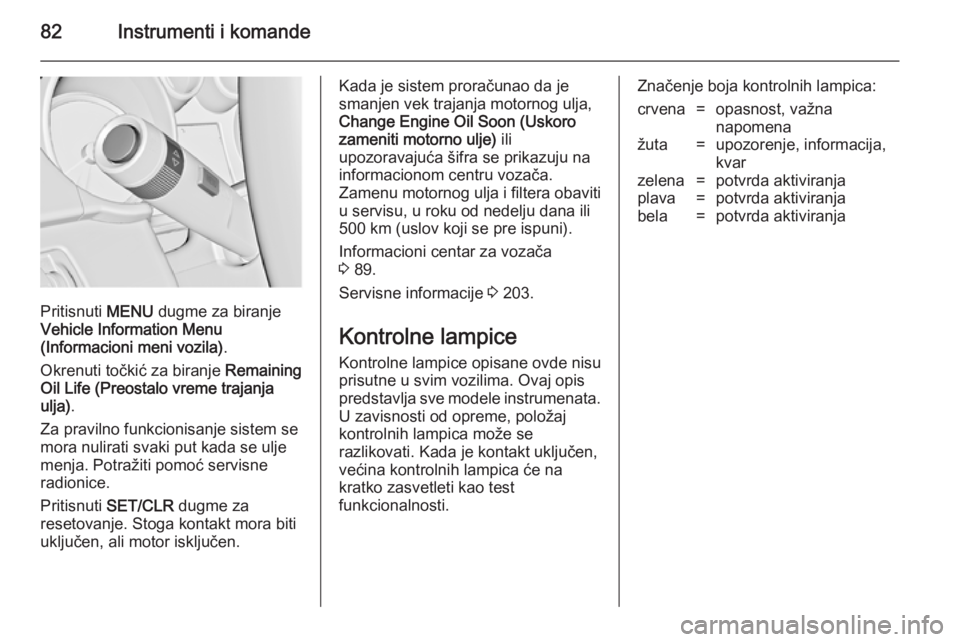

82Instrumenti i komande
Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Pritisnuti SET/CLR dugme za
resetovanje. Stoga kontakt mora biti
uključen, ali motor isključen.
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) ili
upozoravajuća šifra se prikazuju na informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 89.
Servisne informacije 3 203.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje, informacija, kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranjabela=potvrda aktiviranja

Instrumenti i komande83

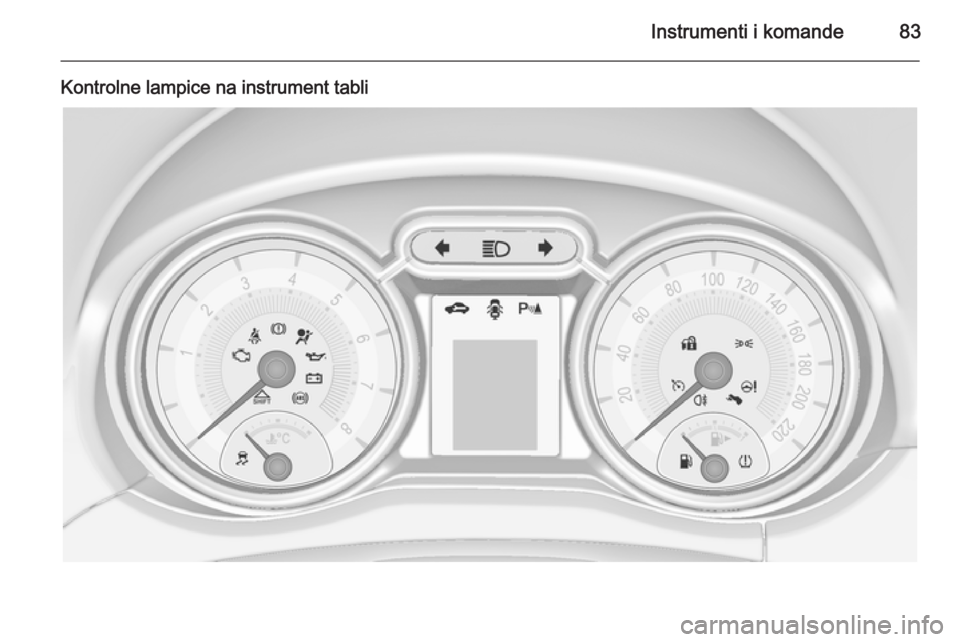

Kontrolne lampice na instrument tabli

84Instrumenti i komande

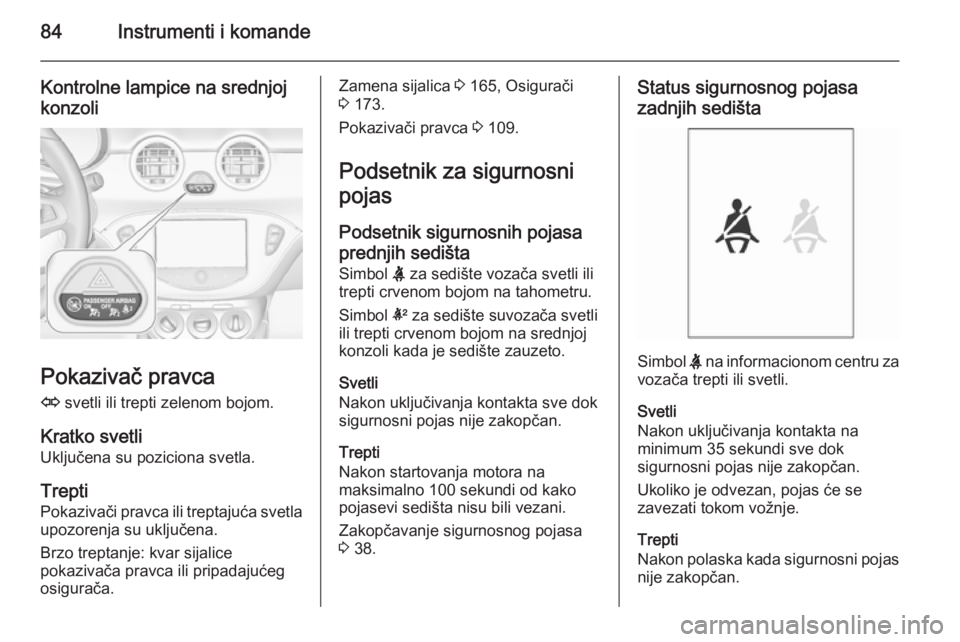

Kontrolne lampice na srednjoj
konzoli
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača.
Zamena sijalica 3 165, Osigurači
3 173.
Pokazivači pravca 3 109.
Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta Simbol X za sedište vozača svetli ili
trepti crvenom bojom na tahometru.
Simbol k za sedište suvozača svetli
ili trepti crvenom bojom na srednjoj konzoli kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi od kako
pojasevi sedišta nisu bili vezani.
Zakopčavanje sigurnosnog pojasa
3 38.Status sigurnosnog pojasa
zadnjih sedišta
Simbol X na informacionom centru za
vozača trepti ili svetli.
Svetli
Nakon uključivanja kontakta na
minimum 35 sekundi sve dok
sigurnosni pojas nije zakopčan.
Ukoliko je odvezan, pojas će se
zavezati tokom vožnje.
Trepti
Nakon polaska kada sigurnosni pojas
nije zakopčan.

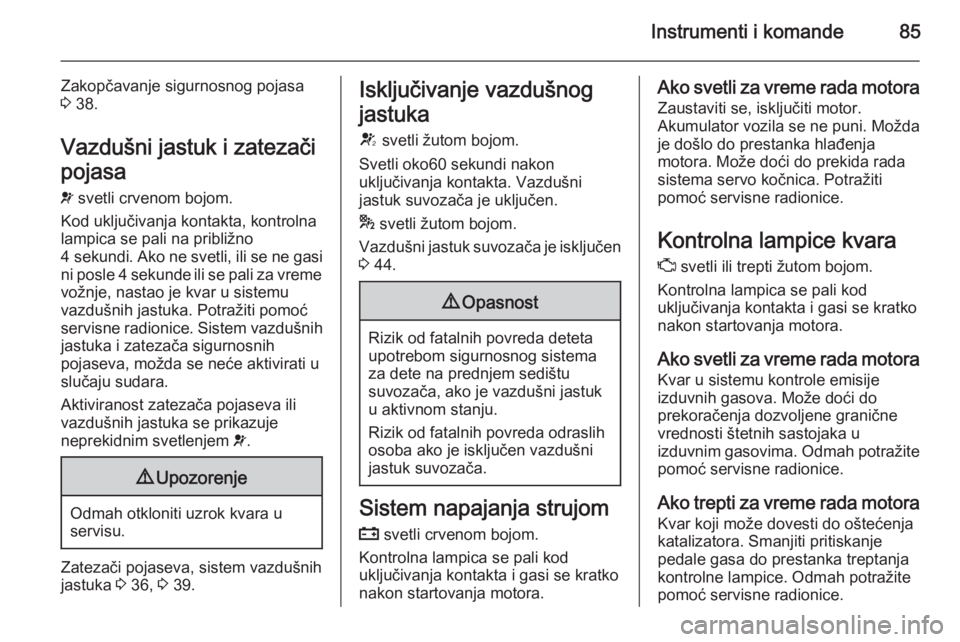

Instrumenti i komande85
Zakopčavanje sigurnosnog pojasa
3 38.
Vazdušni jastuk i zatezači
pojasa v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno
4 sekundi . Ako ne svetli, ili se ne gasi
ni posle 4 sekunde ili se pali za vreme vožnje, nastao je kvar u sistemu
vazdušnih jastuka. Potražiti pomoć
servisne radionice. Sistem vazdušnih
jastuka i zatezača sigurnosnih
pojaseva, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 36, 3 39.
Isključivanje vazdušnog
jastuka V svetli žutom bojom.
Svetli oko60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 44.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite
pomoć servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.

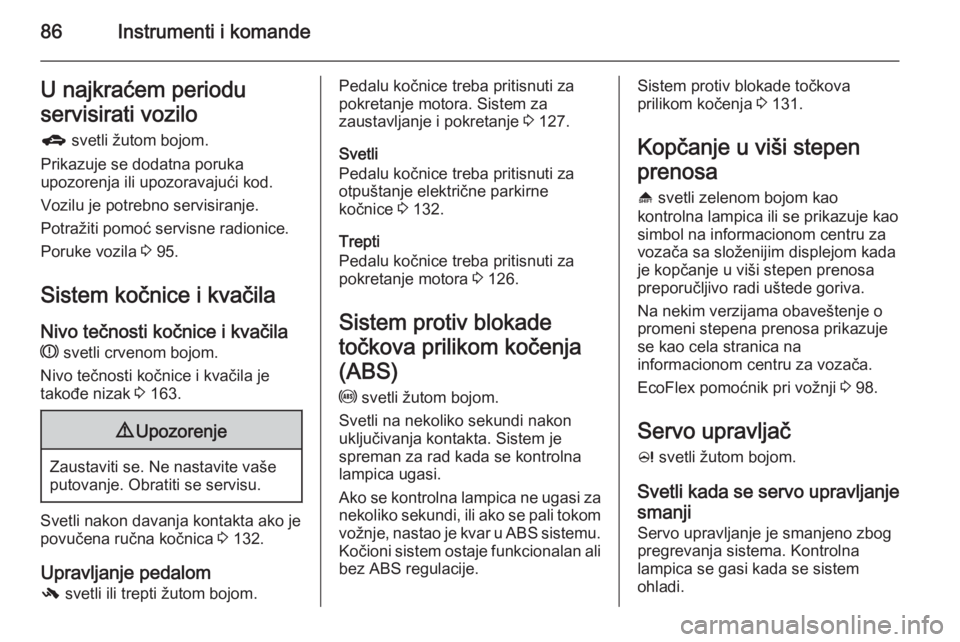

86Instrumenti i komandeU najkraćem periodu
servisirati vozilo g svetli žutom bojom.
Prikazuje se dodatna poruka
upozorenja ili upozoravajući kod.
Vozilu je potrebno servisiranje.
Potražiti pomoć servisne radionice.
Poruke vozila 3 95.
Sistem kočnice i kvačila Nivo tečnosti kočnice i kvačila
R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
takođe nizak 3 163.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena ručna kočnica 3 132.
Upravljanje pedalom
- svetli ili trepti žutom bojom.
Pedalu kočnice treba pritisnuti za
pokretanje motora. Sistem za
zaustavljanje i pokretanje 3 127.
Svetli
Pedalu kočnice treba pritisnuti za otpuštanje električne parkirne
kočnice 3 132.
Trepti
Pedalu kočnice treba pritisnuti za pokretanje motora 3 126.
Sistem protiv blokade
točkova prilikom kočenja
(ABS) u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi, ili ako se pali tokom vožnje, nastao je kvar u ABS sistemu.
Kočioni sistem ostaje funkcionalan ali
bez ABS regulacije.Sistem protiv blokade točkova
prilikom kočenja 3 131.
Kopčanje u viši stepen
prenosa
[ svetli zelenom bojom kao
kontrolna lampica ili se prikazuje kao
simbol na informacionom centru za
vozača sa složenijim displejom kada
je kopčanje u viši stepen prenosa
preporučljivo radi uštede goriva.
Na nekim verzijama obaveštenje o
promeni stepena prenosa prikazuje
se kao cela stranica na
informacionom centru za vozača.
EcoFlex pomoćnik pri vožnji 3 98.
Servo upravljač
c svetli žutom bojom.
Svetli kada se servo upravljanje
smanji Servo upravljanje je smanjeno zbog
pregrevanja sistema. Kontrolna
lampica se gasi kada se sistem
ohladi.

Instrumenti i komande87
Sistem za zaustavljanje i pokretanje
3 127.
Svetli kada se servo upravljanje isključi
Kvar u sistemu servo upravljača.
Obratiti se servisu.
c i a istovremeno svetle
Sistem servo upravljača mora da se
kalibriše. Kalibracija sistema 3 135.
Ultrazvučna pomoć pri
parkiranju
r svetli žutom bojom.
Kvar u sistemu
ili
Smetnja senzora usled prljavštine, ili
prekrivenosti ledom ili snegom.
ili
Smetnje usled spoljašnjih
ultrazvučnih izvora. Čim se ukloni
spoljašnji izvor smetnje, sistem će
ponovo normalno da radi.
Odmah otkloniti uzrok kvara sistema
u servisu.Ultrazvučna pomoć pri parkiranju 3 139.
Elektronska kontrola
stabilnosti i sistem kontrole
proklizavanja b trepti ili svetli žutom bojom.
Trepti
Sistem interveniše. Snaga motora
može biti smanjena i vozilo može biti
automatski u blagoj meri ukočeno.
Svetli
Kvar je prisutan u sistemu. Poruka
upozorenja ili šifra upozorenja se
prikazuju na informacionom centru za
vozača. Vožnja se može nastaviti.
Sistem nije funkcionalan. Stabilnost
vožnje, u nekoj meri, se može
pogoršati zavisno od stanja površine
puta.
Odmah otkloniti uzrok kvara u
servisu.
Elektronska kontrola stabilnosti
3 134, Sistem kontrole proklizavanja
3 133.Sistem nadzora pritiska u
pneumaticima
w svetli ili trepti žutom bojom.
Svetli Gubljenje pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
Trepti
Kvar u sistemu ili je montiran
pneumatik bez senzora pritiska (npr.
rezervni točak). Nakon
60-90 sekundi kontrolna lampica
svetli stalno. Obratiti se servisu.
Sistem nadzora pritiska u
pneumaticima 3 181.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.

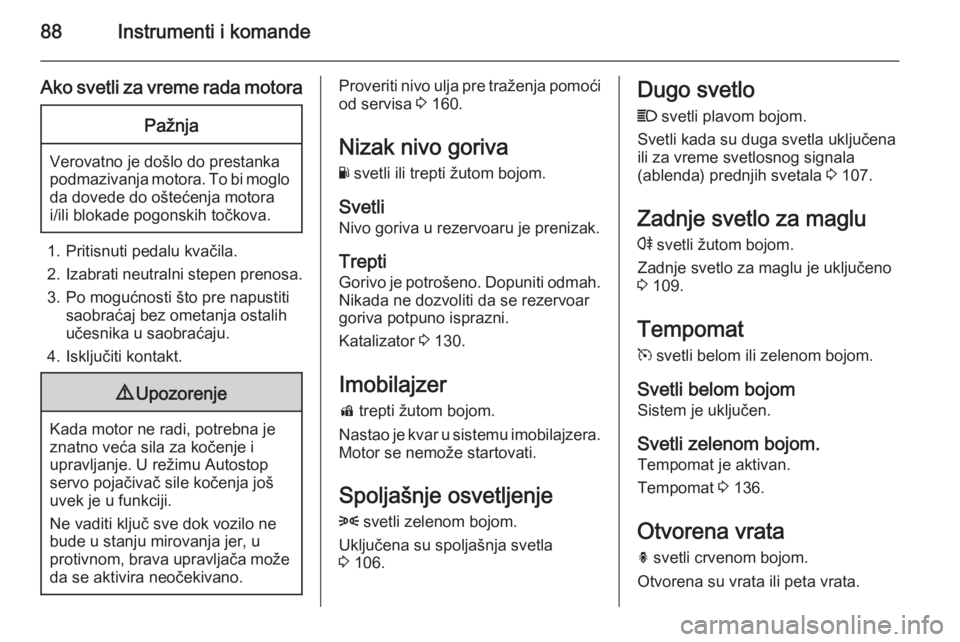

88Instrumenti i komande
Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralni stepen prenosa.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.
9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 160.
Nizak nivo goriva Y svetli ili trepti žutom bojom.
Svetli Nivo goriva u rezervoaru je prenizak.
Trepti
Gorivo je potrošeno. Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Katalizator 3 130.
Imobilajzer
d trepti žutom bojom.
Nastao je kvar u sistemu imobilajzera. Motor se nemože startovati.
Spoljašnje osvetljenje 8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 106.Dugo svetlo
C svetli plavom bojom.
Svetli kada su duga svetla uključena
ili za vreme svetlosnog signala
(ablenda) prednjih svetala 3 107.
Zadnje svetlo za maglu r svetli žutom bojom.
Zadnje svetlo za maglu je uključeno
3 109.
Tempomat
m svetli belom ili zelenom bojom.
Svetli belom bojom
Sistem je uključen.
Svetli zelenom bojom.
Tempomat je aktivan.
Tempomat 3 136.
Otvorena vrata
h svetli crvenom bojom.
Otvorena su vrata ili peta vrata.
