OPEL ADAM 2015.5 Betriebsanleitung (in German)

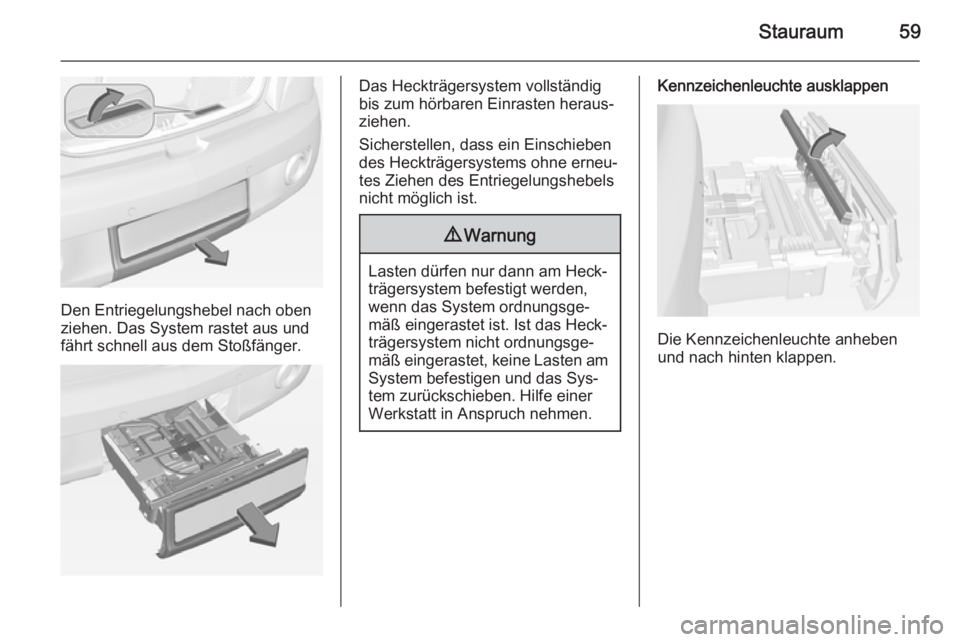

Stauraum59
Den Entriegelungshebel nach oben
ziehen. Das System rastet aus und fährt schnell aus dem Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Kennzeichenleuchte ausklappen
Die Kennzeichenleuchte anheben
und nach hinten klappen.

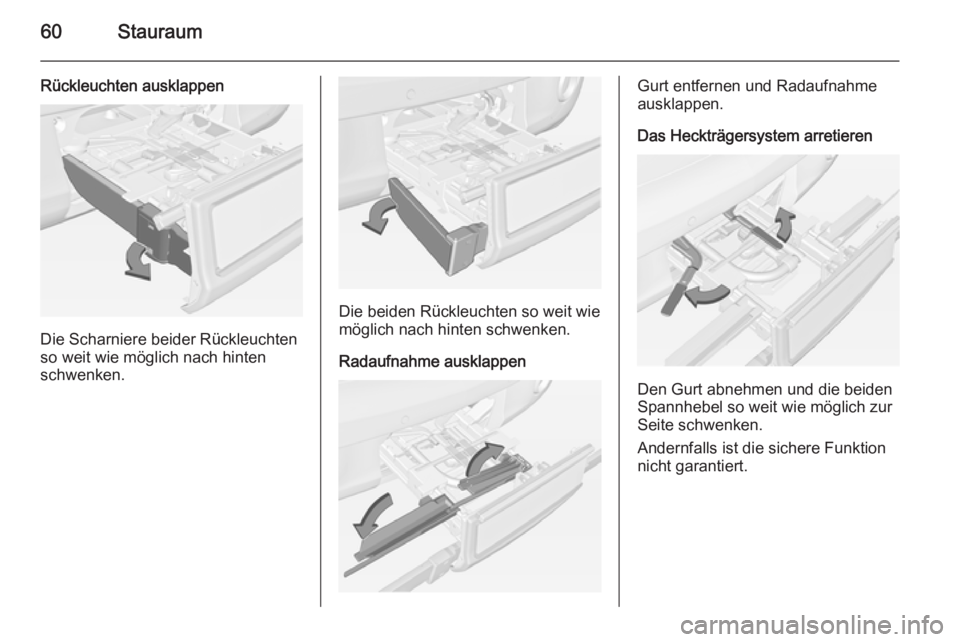

60Stauraum
Rückleuchten ausklappen
Die Scharniere beider Rückleuchten
so weit wie möglich nach hinten
schwenken.
Die beiden Rückleuchten so weit wie
möglich nach hinten schwenken.
Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Den Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.

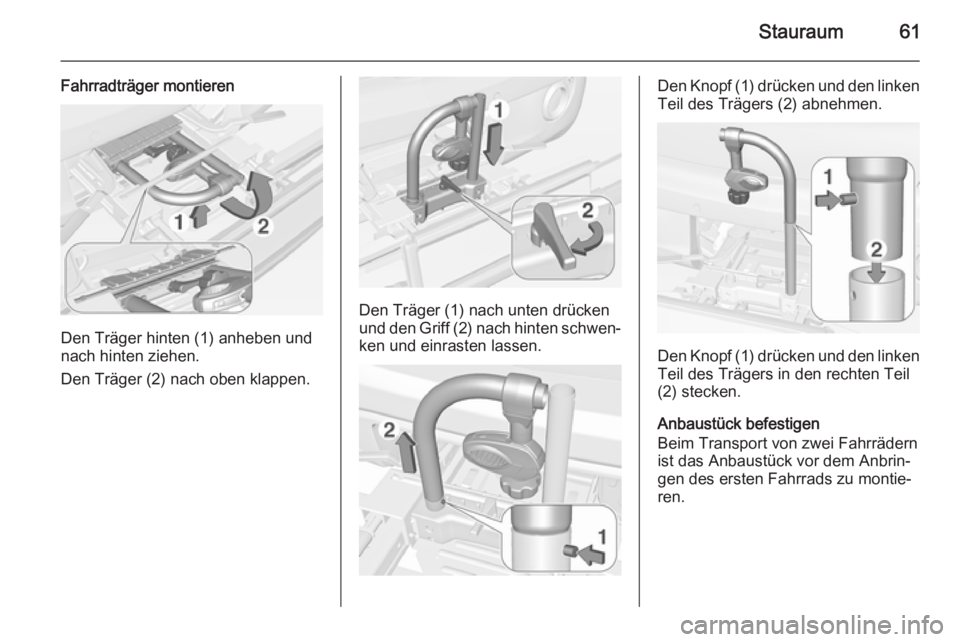

Stauraum61
Fahrradträger montieren
Den Träger hinten (1) anheben und
nach hinten ziehen.
Den Träger (2) nach oben klappen.
Den Träger (1) nach unten drücken
und den Griff (2) nach hinten schwen‐ ken und einrasten lassen.
Den Knopf (1) drücken und den linken
Teil des Trägers (2) abnehmen.
Den Knopf (1) drücken und den linken
Teil des Trägers in den rechten Teil
(2) stecken.
Anbaustück befestigen
Beim Transport von zwei Fahrrädern
ist das Anbaustück vor dem Anbrin‐
gen des ersten Fahrrads zu montie‐
ren.

62Stauraum
1. Das Anbaustück wie in der Abbil‐dung gezeigt am Heckträgersys‐
tem anbringen.
2. Den Hebel (1) nach vorne drehen
und halten, danach das Anbau‐
stück (2) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, ob das Anbaustück sicher
eingerastet ist.
4. Den am Anbaustück befestigten Gurt unter dem Hebel durchfüh‐
ren, um das Heckträgersystem
später nach unten klappen zu
können. Den Gurt fixieren.
Erstes Fahrrad anbringen
1. Die Pedale in die abgebildete Po‐
sition drehen und das Fahrrad auf der Radaufnahme platzieren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.

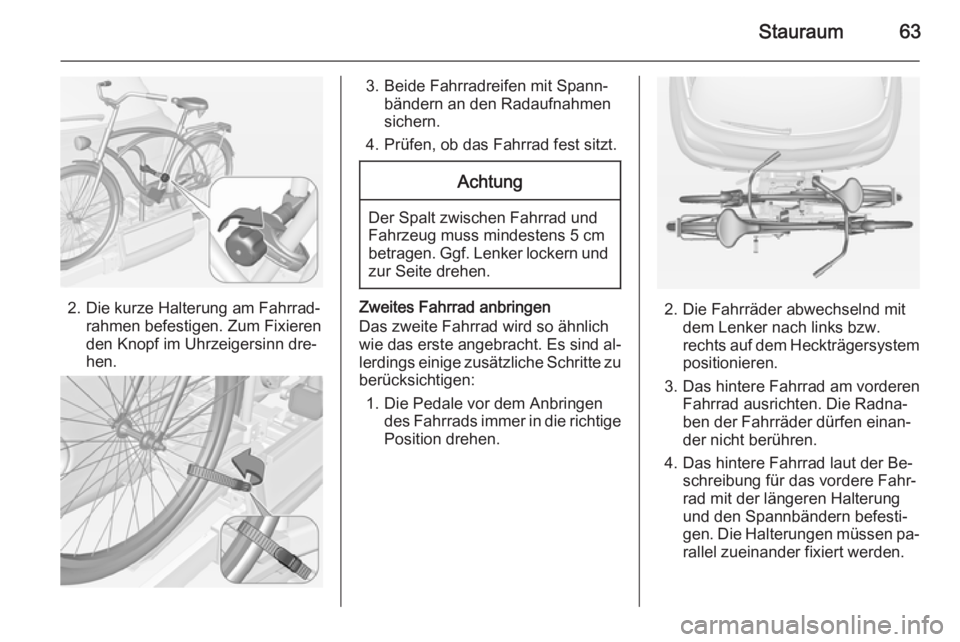

Stauraum63
2. Die kurze Halterung am Fahrrad‐rahmen befestigen. Zum Fixieren
den Knopf im Uhrzeigersinn dre‐
hen.
3. Beide Fahrradreifen mit Spann‐ bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Zweites Fahrrad anbringen
Das zweite Fahrrad wird so ähnlich
wie das erste angebracht. Es sind al‐ lerdings einige zusätzliche Schritte zu
berücksichtigen:
1. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.2. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
3. Das hintere Fahrrad am vorderen Fahrrad ausrichten. Die Radna‐
ben der Fahrräder dürfen einan‐
der nicht berühren.
4. Das hintere Fahrrad laut der Be‐ schreibung für das vordere Fahr‐
rad mit der längeren Halterung
und den Spannbändern befesti‐
gen. Die Halterungen müssen pa‐
rallel zueinander fixiert werden.

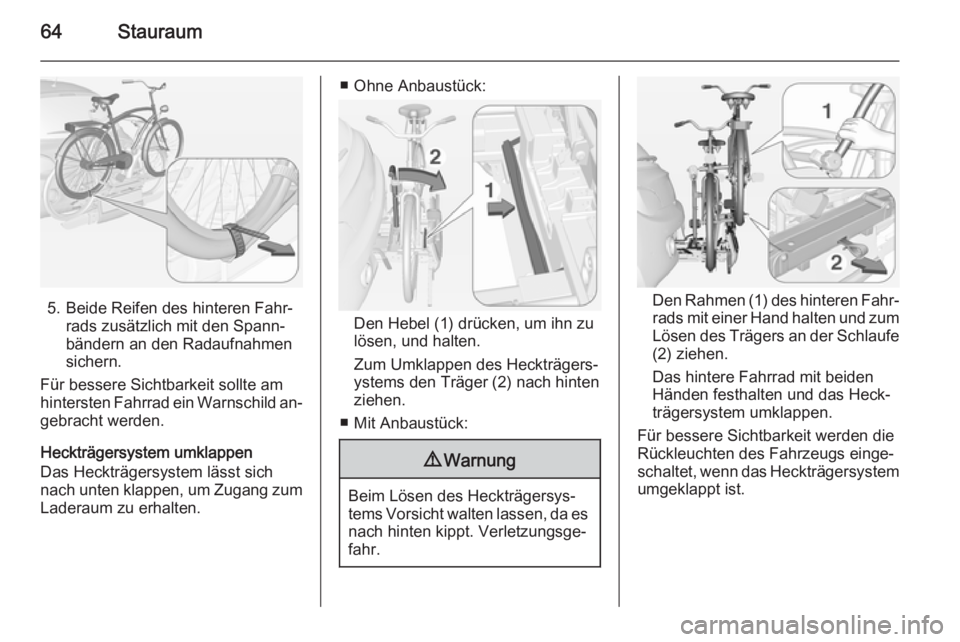

64Stauraum
5. Beide Reifen des hinteren Fahr‐rads zusätzlich mit den Spann‐
bändern an den Radaufnahmen
sichern.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.
■ Ohne Anbaustück:
Den Hebel (1) drücken, um ihn zu
lösen, und halten.
Zum Umklappen des Heckträgers‐
ystems den Träger (2) nach hinten
ziehen.
■ Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen (1) des hinteren Fahr‐ rads mit einer Hand halten und zum
Lösen des Trägers an der Schlaufe (2) ziehen.
Das hintere Fahrrad mit beiden
Händen festhalten und das Heck‐
trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.

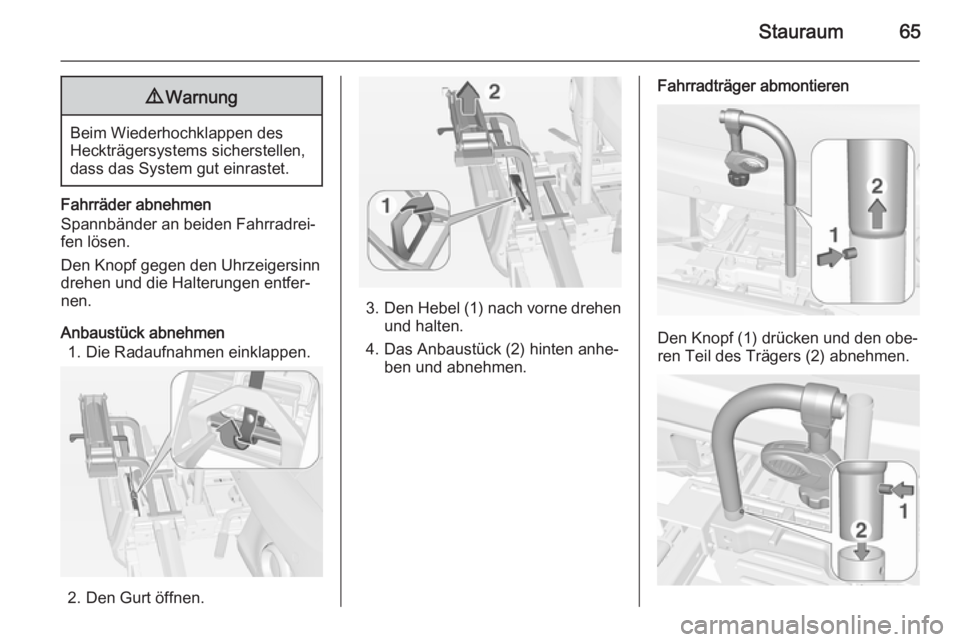

Stauraum659Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
Fahrräder abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen 1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.
3. Den Hebel (1) nach vorne drehen
und halten.
4. Das Anbaustück (2) hinten anhe‐ ben und abnehmen.
Fahrradträger abmontieren
Den Knopf (1) drücken und den obe‐
ren Teil des Trägers (2) abnehmen.

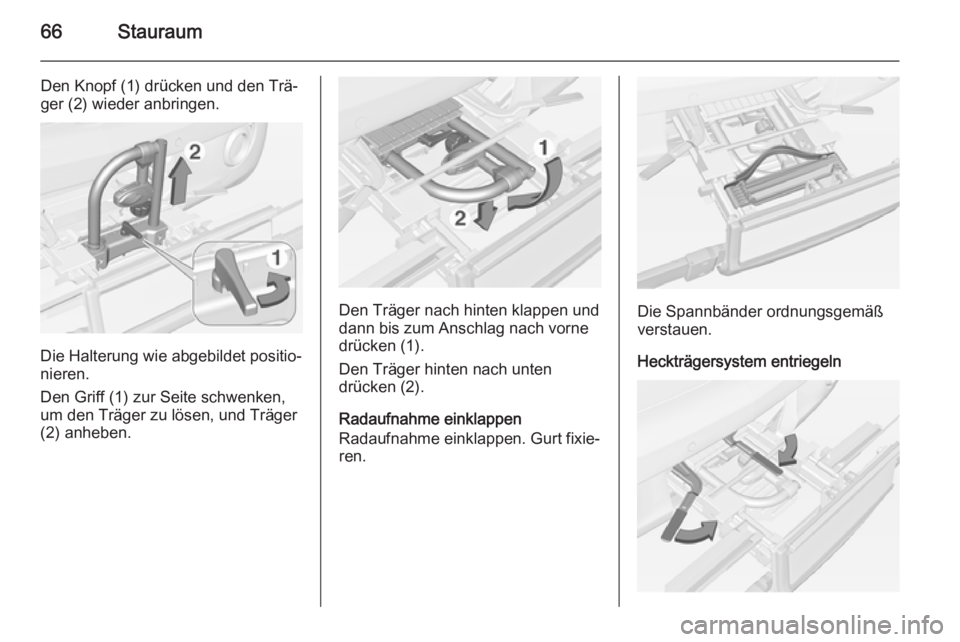

66Stauraum
Den Knopf (1) drücken und den Trä‐ger (2) wieder anbringen.
Die Halterung wie abgebildet positio‐
nieren.
Den Griff (1) zur Seite schwenken,
um den Träger zu lösen, und Träger
(2) anheben.
Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken (1).
Den Träger hinten nach unten
drücken (2).
Radaufnahme einklappen
Radaufnahme einklappen. Gurt fixie‐
ren.Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln

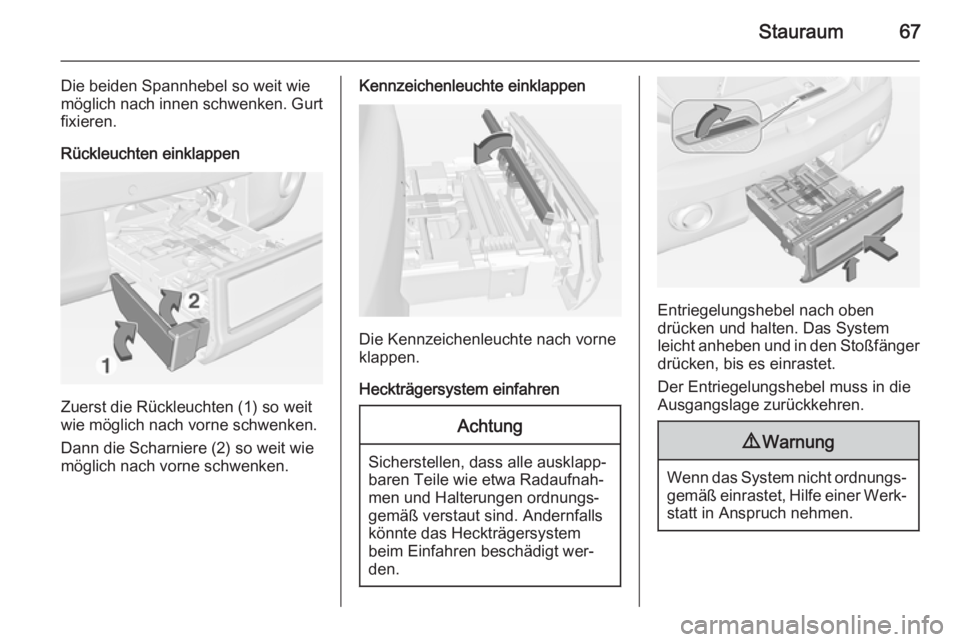

Stauraum67
Die beiden Spannhebel so weit wie
möglich nach innen schwenken. Gurt
fixieren.
Rückleuchten einklappen
Zuerst die Rückleuchten (1) so weit
wie möglich nach vorne schwenken.
Dann die Scharniere (2) so weit wie
möglich nach vorne schwenken.
Kennzeichenleuchte einklappen
Die Kennzeichenleuchte nach vorne
klappen.
Heckträgersystem einfahren
Achtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.
Entriegelungshebel nach oben
drücken und halten. Das System leicht anheben und in den Stoßfänger
drücken, bis es einrastet.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.

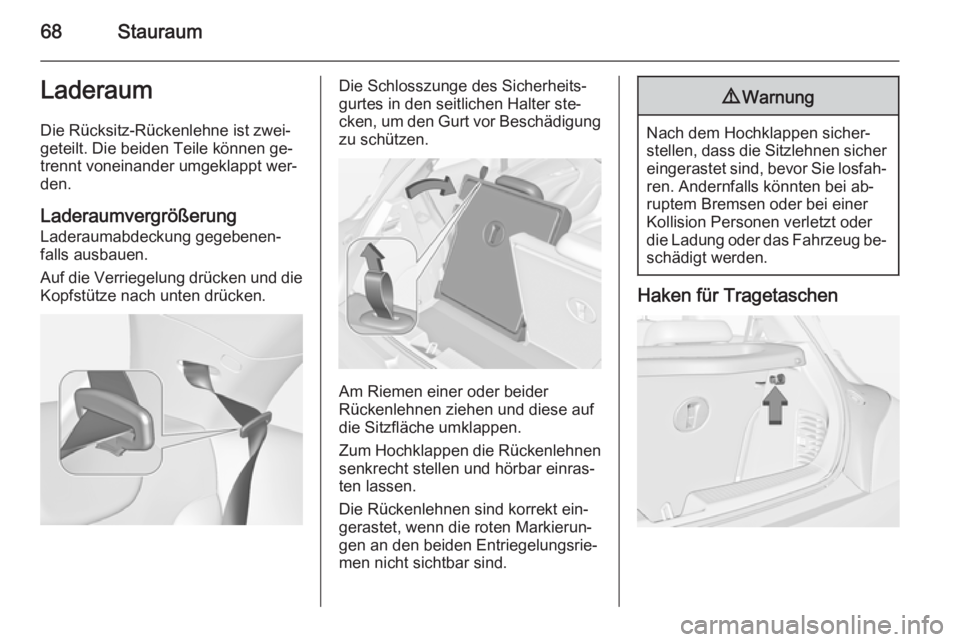

68StauraumLaderaumDie Rücksitz-Rückenlehne ist zwei‐
geteilt. Die beiden Teile können ge‐
trennt voneinander umgeklappt wer‐
den.
Laderaumvergrößerung
Laderaumabdeckung gegebenen‐
falls ausbauen.
Auf die Verriegelung drücken und die Kopfstütze nach unten drücken.Die Schlosszunge des Sicherheits‐
gurtes in den seitlichen Halter ste‐
cken, um den Gurt vor Beschädigung
zu schützen.
Am Riemen einer oder beider
Rückenlehnen ziehen und diese auf
die Sitzfläche umklappen.
Zum Hochklappen die Rückenlehnen
senkrecht stellen und hörbar einras‐
ten lassen.
Die Rückenlehnen sind korrekt ein‐
gerastet, wenn die roten Markierun‐
gen an den beiden Entriegelungsrie‐
men nicht sichtbar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen sicher eingerastet sind, bevor Sie losfah‐ ren. Andernfalls könnten bei ab‐
ruptem Bremsen oder bei einer
Kollision Personen verletzt oder die Ladung oder das Fahrzeug be‐
schädigt werden.
Haken für Tragetaschen
