OPEL ADAM 2015.5 Manual de Instrucciones (in Spanish)

Portaobjetos59Portaobjetos delantero
Hay compartimentos portaobjetos si‐
tuados debajo del conmutador de las
luces, en la consola central delante
de la palanca selectora, en los bolsi‐
llos de las puertas y en los paneles
laterales junto a los asientos traseros.
Portabicicletas trasero
Portabicicletas trasero para dosbicicletas
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
una bicicleta en un soporte extraíble
integrado en el piso del vehículo. Se
puede fijar una bicicleta adicional so‐
bre un adaptador. No se permite el
transporte de otros objetos.
El portabicicletas trasero puede so‐
portar una carga máxima de 50 kg
con el adaptador montado y de
30 kg sin el adaptador. Esto permite
fijar una bicicleta eléctrica al soporte
extraíble. La carga máxima sobre el
adaptador es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas se guarda introduciéndolo en el suelo
del vehículo.
En las bicicletas no debe haber obje‐ tos que puedan soltarse durante el
transporte.Atención
Si el portabicicletas trasero está
extendido y el vehículo está muy
cargado, la altura del chasis
puede disminuir.
Conduzca con cuidado cuando la carretera esté muy inclinada o cir‐ cule sobre una rampa, baches,etc.

60PortaobjetosAtención
Póngase en contacto con su pro‐
veedor de bicicletas antes de
montar bicicletas con cuadros de
carbono. Podría dañar las bicicle‐
tas.
Extracción
Abrir el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas tra‐
sero al abrirlo, riesgo de lesiones.
Levante la palanca de desbloqueo. El
sistema se desenclava y sale rápida‐
mente del parachoques.
Extraiga por completo el portabicicle‐
tas trasero hasta que se enclave de
forma audible.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.

Portaobjetos61
Despliegue la luz de la matrícula
Levante la luz de la matrícula y gírelahacia atrás.
Despliegue de las luces traseras
Gire las bisagras de las dos luces tra‐seras hacia atrás hasta el tope.
Gire las dos luces traseras hacia
atrás hasta el tope.
Despliegue del alojamiento de las
ruedas
Quite la correa y despliegue el aloja‐
miento de las ruedas.

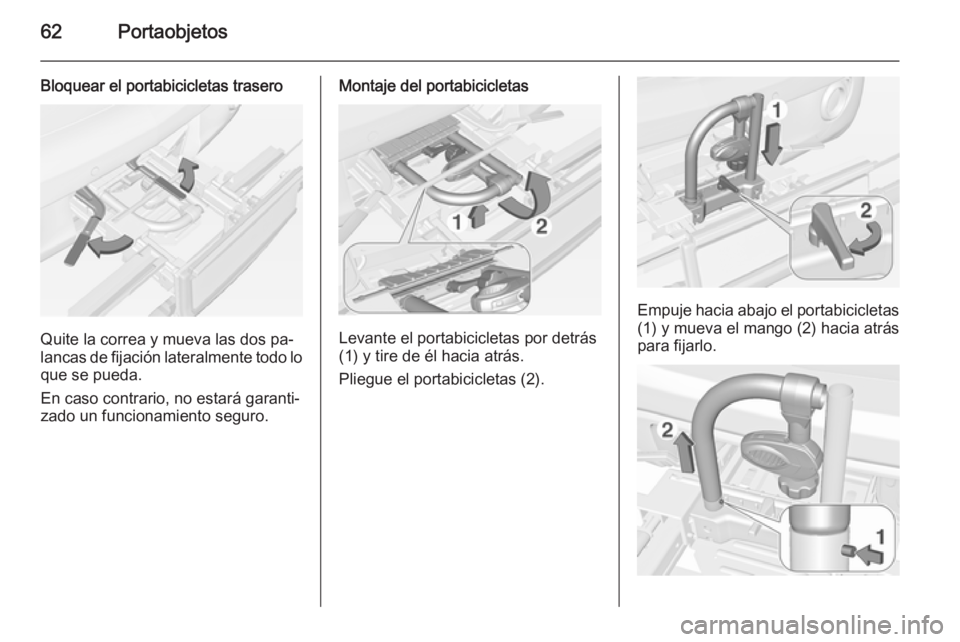

62Portaobjetos
Bloquear el portabicicletas trasero
Quite la correa y mueva las dos pa‐
lancas de fijación lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.
Montaje del portabicicletas
Levante el portabicicletas por detrás
(1) y tire de él hacia atrás.
Pliegue el portabicicletas (2).
Empuje hacia abajo el portabicicletas (1) y mueva el mango (2) hacia atrás
para fijarlo.

Portaobjetos63
Pulse el botón (1) y desmonte la parteizquierda del portabicicletas (2).
Pulse el botón (1) e inserte la parte
izquierda del portabicicletas en la
parte derecha (2).
Montaje del adaptador
Cuando vaya a transportar dos bici‐
cletas, se debe fijar el adaptador an‐
tes de colocar la primera bicicleta.
1. Ponga el adaptador en el portabi‐
cicletas trasero tal y como se in‐
dica en la ilustración.
2. Tire de la palanca hacia delante (1) y sujétela, y luego baje el
adaptador (2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.
4. Pase la correa del adaptador por debajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.

64Portaobjetos
Montaje de la primera bicicleta
1.Gire los pedales hasta la posición
que se muestra en la ilustración y
coloque la bicicleta en el aloja‐
miento para las ruedas.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
2. Fije el soporte de montaje corto en el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.
3. Fije las dos ruedas de la bicicleta a sus alojamientos con las cintas
de sujeción.
4. Compruebe si la bicicleta está fir‐ memente sujeta.Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐
relo hacia un lado.
Fijación de la segunda bicicleta
La colocación de una segunda bici‐
cleta es similar a la primera bicicleta.
Además, debe tenerse en cuenta lo
siguiente:
1. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.

Portaobjetos65
2. Coloque las bicicletas en el por‐tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
3. Alinee la bicicleta trasera con la delantera. Los cubos de las rue‐
das de las bicicletas no deben to‐
carse entre sí.
4. Fije la bicicleta trasera con el so‐ porte de montaje más largo y las
cintas de sujeción, como se ha
descrito para la bicicleta delan‐
tera. Los soportes de montaje de‐
ben instalarse en paralelo.5. Además, fije las dos ruedas de la bicicleta trasera a los alojamien‐
tos con las cintas de sujeción.
Se recomienda colocar una señal de
advertencia en la bicicleta trasera
para aumentar la visibilidad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
■ Sin el adaptador fijado:
Empuje la palanca (1) para desen‐
clavar y sujete.
Tire del portabicicletas (2) hacia
atrás para plegar el portabicicletas
trasero.
■ Con el adaptador fijado:
9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐
siones.

66Portaobjetos
Sujete el cuadro (1) de la bicicleta
trasera con una mano y tire del lazo
(2) para desenclavar.
Sujete la bicicleta trasera con las
dos manos y pliegue el portabici‐
cletas hacia atrás.
Para aumentar la visibilidad, las luces traseras del vehículo se encienden
cuando se pliega el portabicicletas.
9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador 1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.
3. Gire la palanca (1) hacia delante y sujete.
4. Levante el adaptador (2) por de‐ trás y desmóntelo.

Portaobjetos67
Desmontaje del portabicicletas
Pulse el botón (1) y desmonte la partesuperior del portabicicletas (2).
Pulse el botón (1) y vuelva a montar
el portabicicletas (2).
Coloque el soporte de montaje como
se muestra en la ilustración.
Gire el mango (1) hacia el lado para desenclavar y levantar el portabici‐
cletas (2).
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga (1).
Empuje hacia abajo la parte posterior
del portabicicletas (2).
Plegado del alojamiento de las
ruedas
Pliegue el alojamiento de las ruedas.
Apriete la correa.

68Portaobjetos
Guarde las cintas de sujeción correc‐tamente.
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda. Apriete la correa.
Plegado de las luces traseras
Primero mueva las luces traseras (1)
hacia delante todo lo que se pueda.
Luego gire las bisagras (2) hacia de‐ lante todo lo que se pueda.
