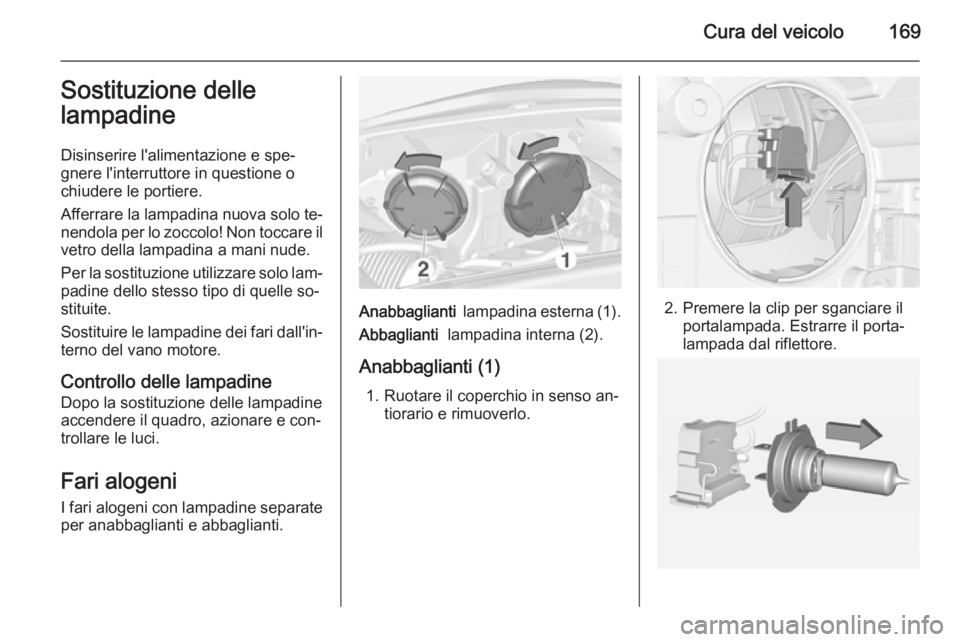

Cura del veicolo169Sostituzione dellelampadine
Disinserire l'alimentazione e spe‐
gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo! Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e con‐
trollare le luci.
Fari alogeni I fari alogeni con lampadine separate
per anabbaglianti e abbaglianti.
Anabbaglianti lampadina esterna (1).
Abbaglianti lampadina interna (2).
Anabbaglianti (1) 1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.2. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.

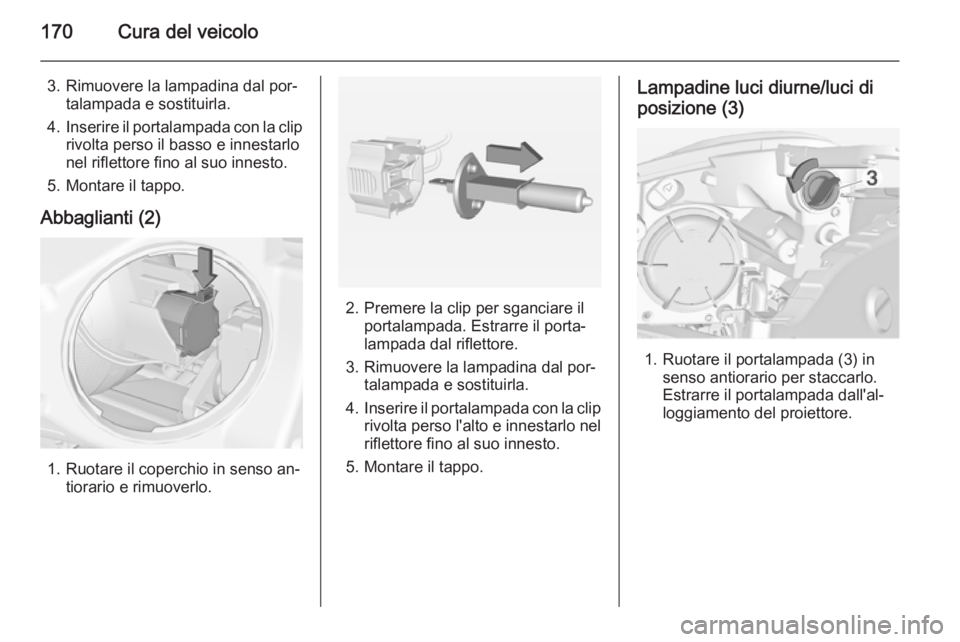

170Cura del veicolo
3. Rimuovere la lampadina dal por‐talampada e sostituirla.
4. Inserire il portalampada con la clip
rivolta perso il basso e innestarlo
nel riflettore fino al suo innesto.
5. Montare il tappo.
Abbaglianti (2)
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.
2. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4. Inserire il portalampada con la clip
rivolta perso l'alto e innestarlo nel riflettore fino al suo innesto.
5. Montare il tappo.
Lampadine luci diurne/luci di
posizione (3)
1. Ruotare il portalampada (3) in senso antiorario per staccarlo.
Estrarre il portalampada dall'al‐
loggiamento del proiettore.

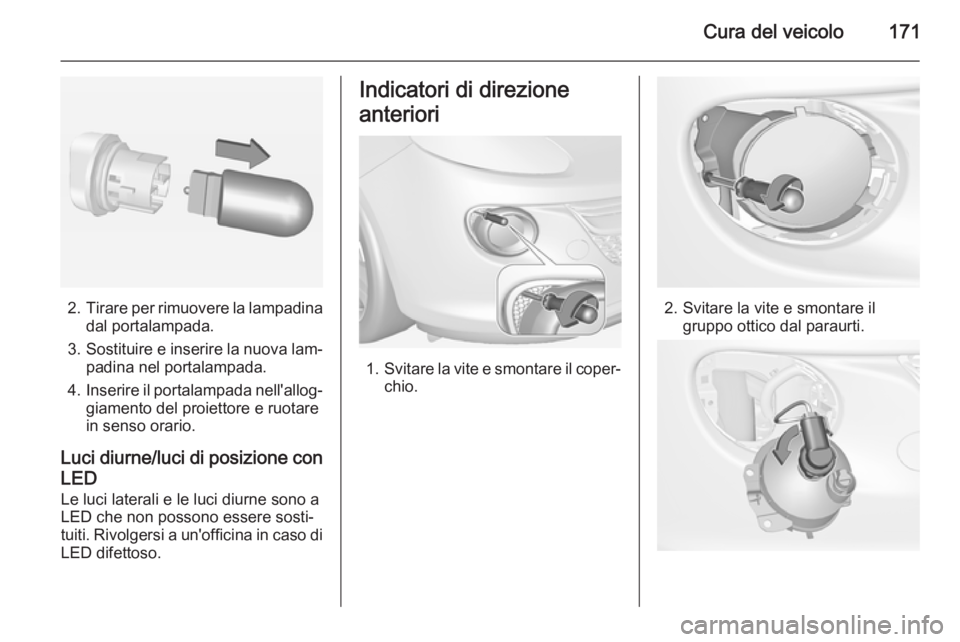

Cura del veicolo171
2.Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada.
4. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne/luci di posizione con
LED Le luci laterali e le luci diurne sono a
LED che non possono essere sosti‐
tuiti. Rivolgersi a un'officina in caso di LED difettoso.
Indicatori di direzione
anteriori
1. Svitare la vite e smontare il coper‐
chio.
2. Svitare la vite e smontare il gruppo ottico dal paraurti.

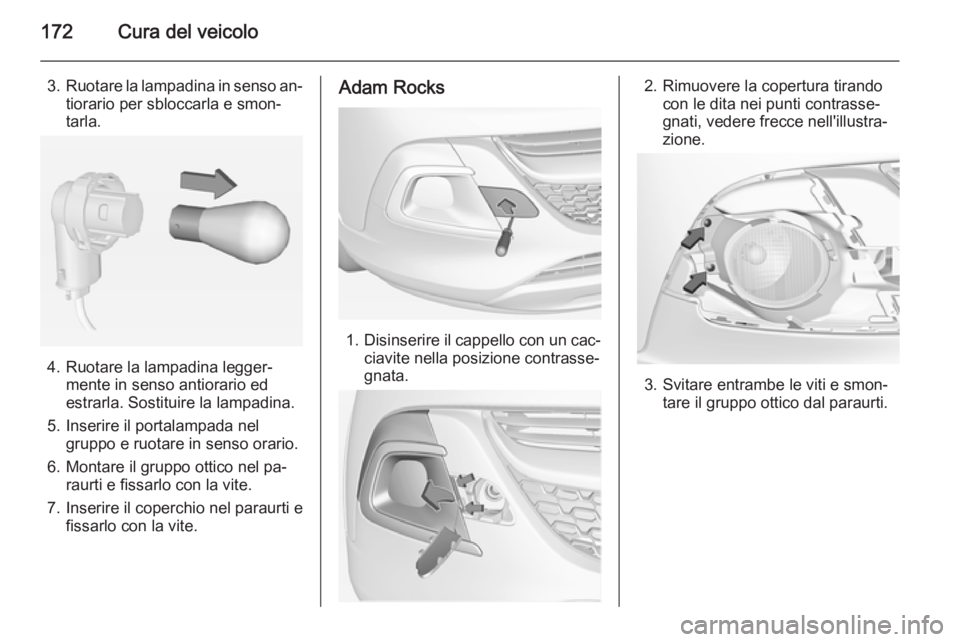

172Cura del veicolo
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel pa‐ raurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Disinserire il cappello con un cac‐
ciavite nella posizione contrasse‐ gnata.
2. Rimuovere la copertura tirando con le dita nei punti contrasse‐
gnati, vedere frecce nell'illustra‐
zione.
3. Svitare entrambe le viti e smon‐ tare il gruppo ottico dal paraurti.

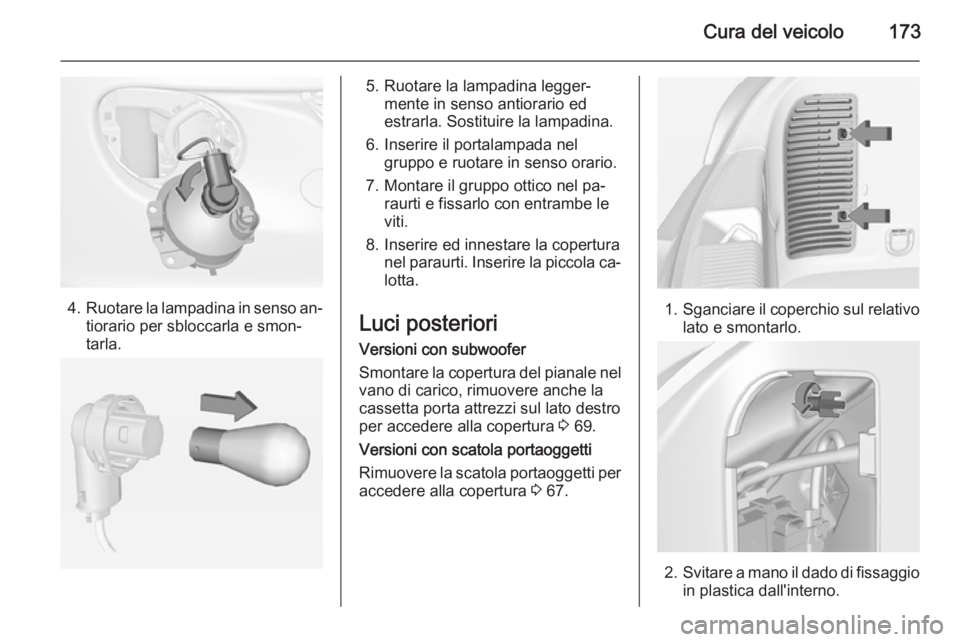

Cura del veicolo173
4.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
5. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
6. Inserire il portalampada nel gruppo e ruotare in senso orario.
7. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
8. Inserire ed innestare la copertura nel paraurti. Inserire la piccola ca‐lotta.
Luci posteriori
Versioni con subwoofer
Smontare la copertura del pianale nel vano di carico, rimuovere anche la
cassetta porta attrezzi sul lato destro
per accedere alla copertura 3 69.
Versioni con scatola portaoggetti Rimuovere la scatola portaoggetti per
accedere alla copertura 3 67.
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano il dado di fissaggio
in plastica dall'interno.

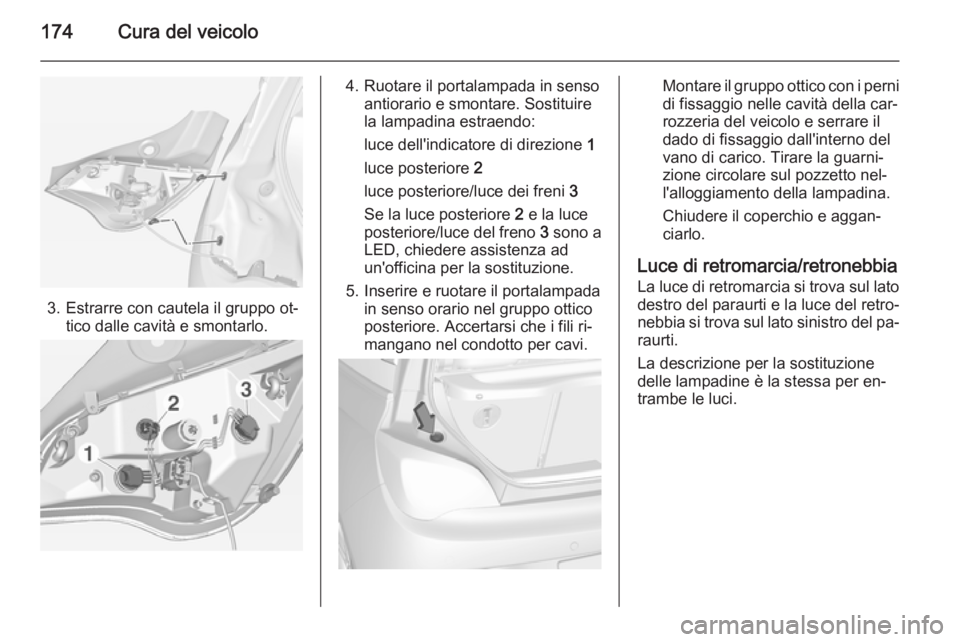

174Cura del veicolo
3. Estrarre con cautela il gruppo ot‐tico dalle cavità e smontarlo.
4. Ruotare il portalampada in sensoantiorario e smontare. Sostituire
la lampadina estraendo:
luce dell'indicatore di direzione 1
luce posteriore 2
luce posteriore/luce dei freni 3
Se la luce posteriore 2 e la luce
posteriore/luce del freno 3 sono a
LED, chiedere assistenza ad
un'officina per la sostituzione.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Accertarsi che i fili ri‐
mangano nel condotto per cavi.Montare il gruppo ottico con i perni
di fissaggio nelle cavità della car‐
rozzeria del veicolo e serrare il
dado di fissaggio dall'interno del
vano di carico. Tirare la guarni‐
zione circolare sul pozzetto nel‐
l'alloggiamento della lampadina.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia/retronebbia
La luce di retromarcia si trova sul lato
destro del paraurti e la luce del retro‐
nebbia si trova sul lato sinistro del pa‐
raurti.
La descrizione per la sostituzione
delle lampadine è la stessa per en‐
trambe le luci.

Cura del veicolo175

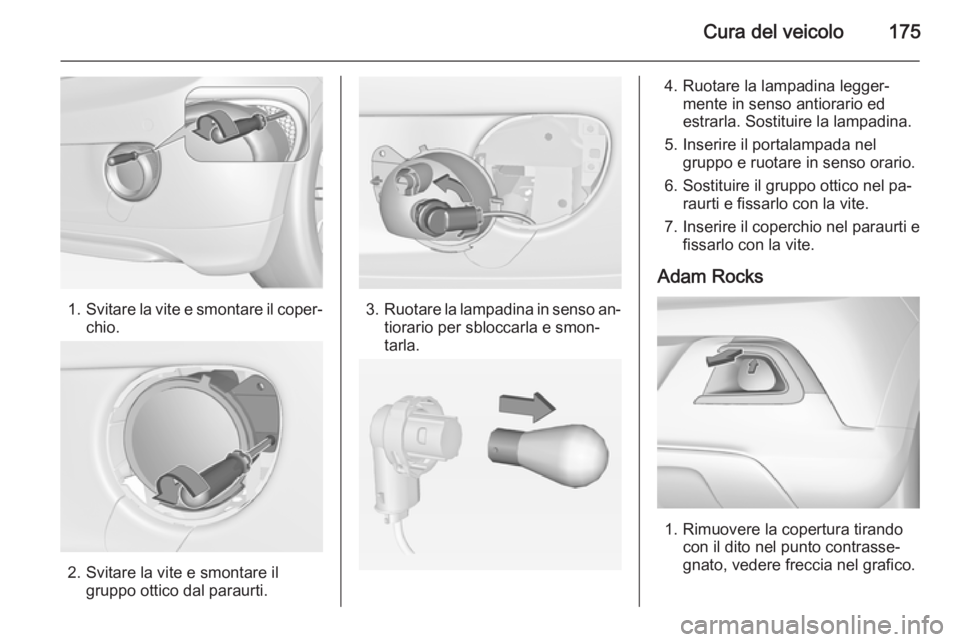

1.Svitare la vite e smontare il coper‐
chio.
2. Svitare la vite e smontare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Sostituire il gruppo ottico nel pa‐ raurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Rimuovere la copertura tirando con il dito nel punto contrasse‐
gnato, vedere freccia nel grafico.

176Cura del veicolo

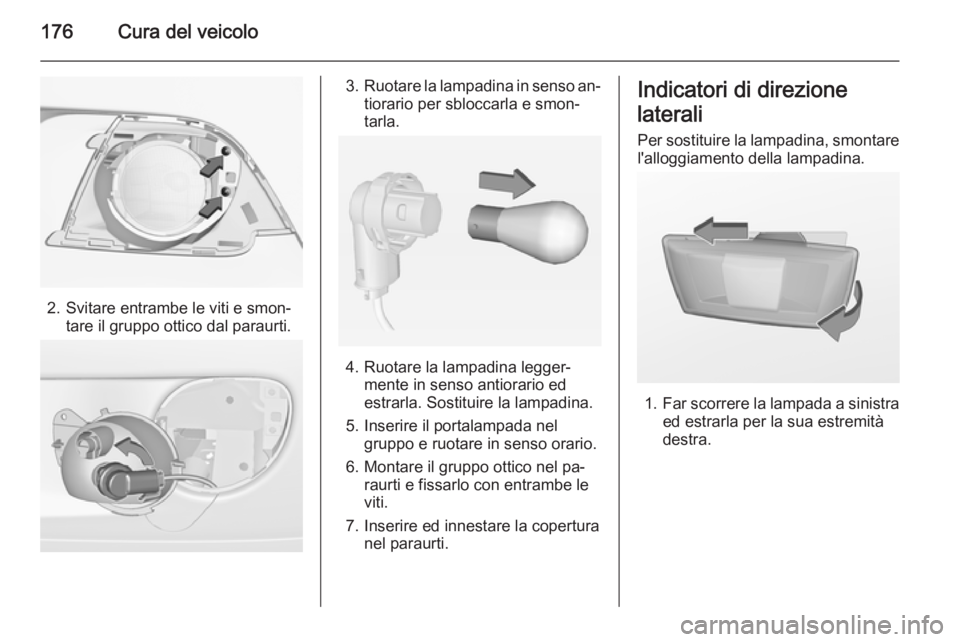

2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
7. Inserire ed innestare la copertura nel paraurti.
Indicatori di direzione
laterali Per sostituire la lampadina, smontarel'alloggiamento della lampadina.
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.

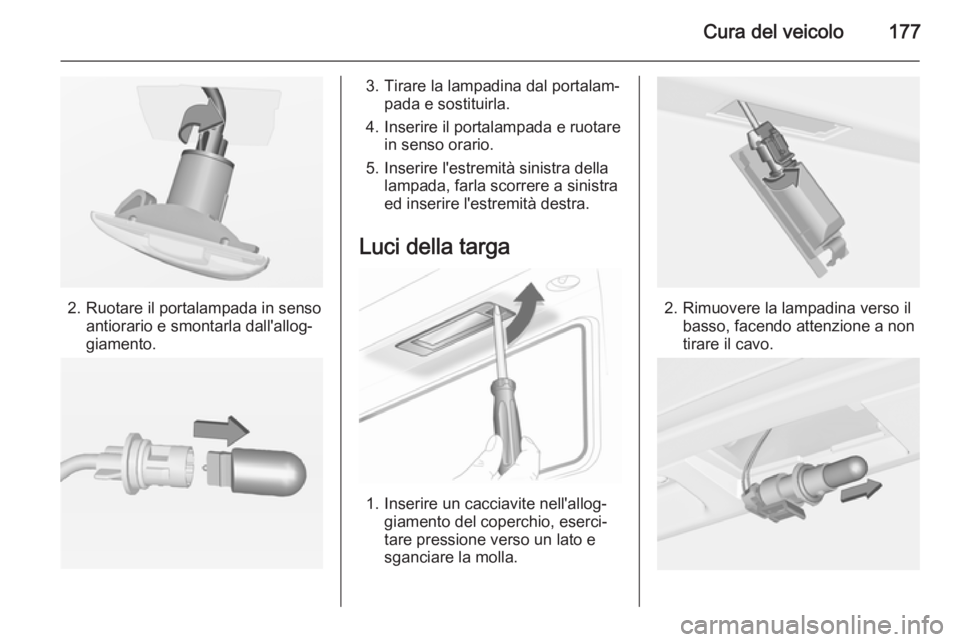

Cura del veicolo177
2. Ruotare il portalampada in sensoantiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

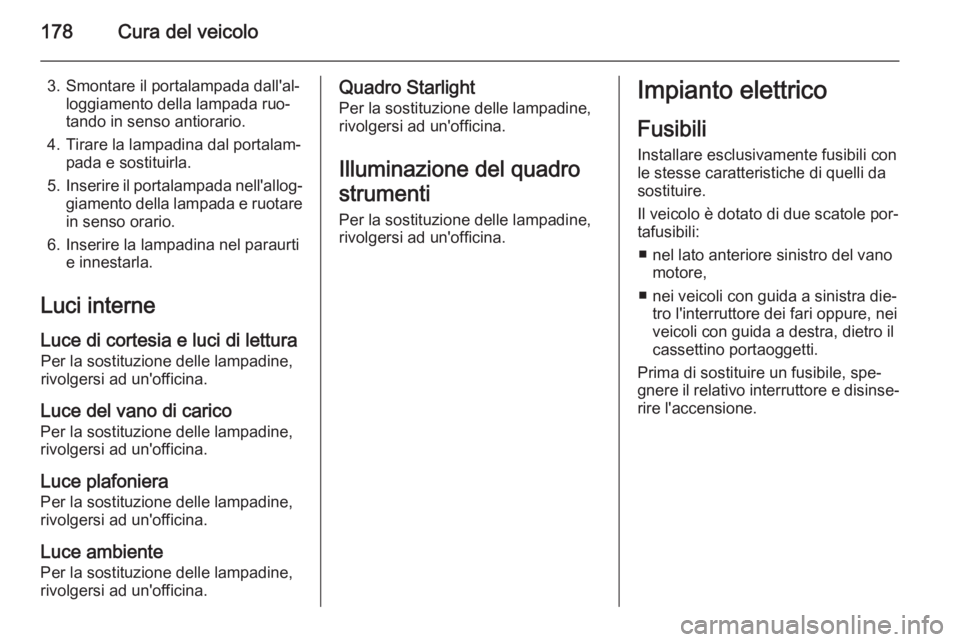

178Cura del veicolo
3. Smontare il portalampada dall'al‐loggiamento della lampada ruo‐
tando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce plafoniera Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce ambiente Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Quadro Starlight
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐ tafusibili:
■ nel lato anteriore sinistro del vano motore,
■ nei veicoli con guida a sinistra die‐ tro l'interruttore dei fari oppure, nei
veicoli con guida a destra, dietro il
cassettino portaoggetti.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
