Guida e funzionamento159
a sinistra o destra di un quarto di giro.Tirare completamente la leva di bloc‐
caggio dell'ugello di riempimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di riempimento sul‐
l'adattatore finché si innesta.
Premere il pulsante del punto di rifor‐
nimento del gas liquido. L'impianto di
rifornimento si arresta o inizia a fun‐ zionare lentamente quando viene
raggiunto l'80 % del volume del ser‐
batoio (livello massimo di riempi‐
mento).
Rilasciare il pulsante del sistema di
rifornimento per arrestare il processo di rifornimento. Rilasciare la leva di
bloccaggio e rimuovere l'ugello di
riempimento. Può fuoriuscire una pic‐
cola quantità di gas liquido.
Rimuovere l'adattatore e riporlo nel
veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di rifornimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può es‐
sere riempito solo fino all'80 % per
ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si ag‐
giunge una quantità superiore, racco‐ mandiamo di non esporre il veicolo al
sole fino a quando la quantità in ec‐
cesso non sia stata consumata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.

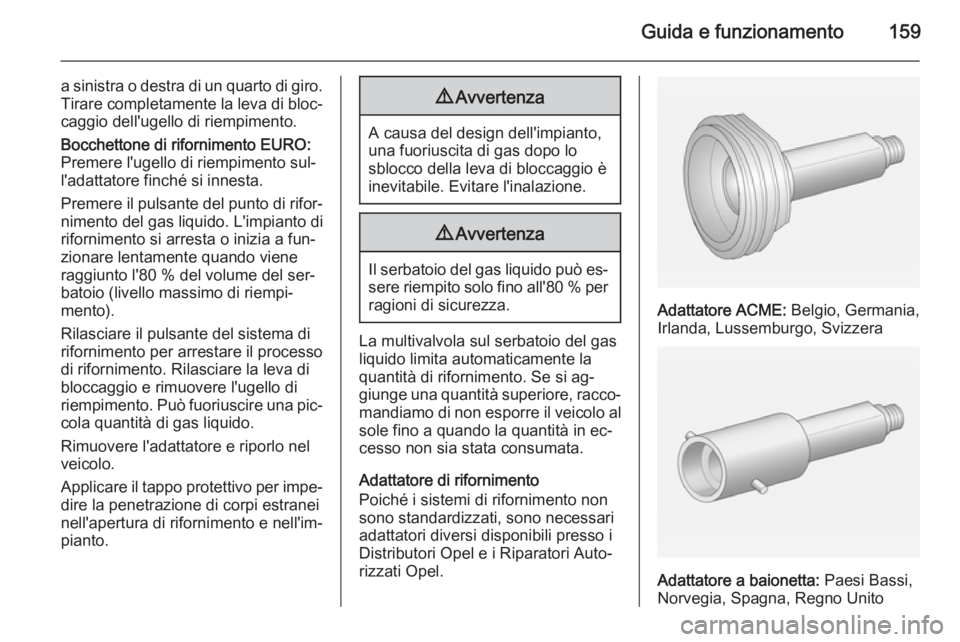

Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito

160Guida e funzionamento

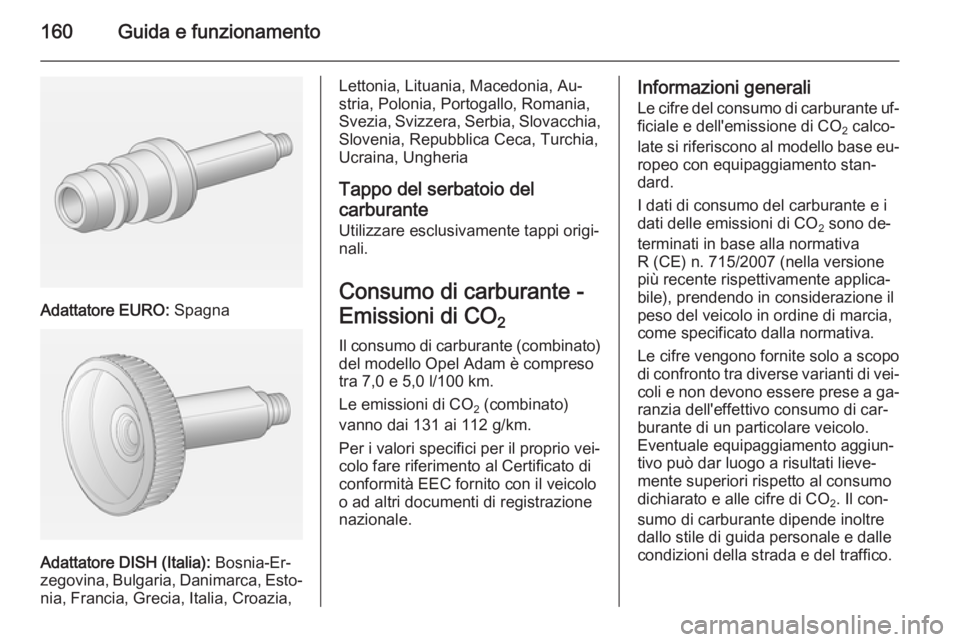

Adattatore EURO: Spagna
Adattatore DISH (Italia): Bosnia-Er‐
zegovina, Bulgaria, Danimarca, Esto‐ nia, Francia, Grecia, Italia, Croazia,
Lettonia, Lituania, Macedonia, Au‐
stria, Polonia, Portogallo, Romania,
Svezia, Svizzera, Serbia, Slovacchia,
Slovenia, Repubblica Ceca, Turchia,
Ucraina, Ungheria
Tappo del serbatoio del
carburante Utilizzare esclusivamente tappi origi‐
nali.
Consumo di carburante -
Emissioni di CO 2
Il consumo di carburante (combinato) del modello Opel Adam è compreso
tra 7,0 e 5,0 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 131 ai 112 g/km.
Per i valori specifici per il proprio vei‐
colo fare riferimento al Certificato di
conformità EEC fornito con il veicolo
o ad altri documenti di registrazione
nazionale.Informazioni generali
Le cifre del consumo di carburante uf‐ ficiale e dell'emissione di CO 2 calco‐
late si riferiscono al modello base eu‐
ropeo con equipaggiamento stan‐
dard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa
R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
Le cifre vengono fornite solo a scopo
di confronto tra diverse varianti di vei‐ coli e non devono essere prese a ga‐
ranzia dell'effettivo consumo di car‐
burante di un particolare veicolo.
Eventuale equipaggiamento aggiun‐
tivo può dar luogo a risultati lieve‐
mente superiori rispetto al consumo
dichiarato e alle cifre di CO 2. Il con‐
sumo di carburante dipende inoltre
dallo stile di guida personale e dalle
condizioni della strada e del traffico.

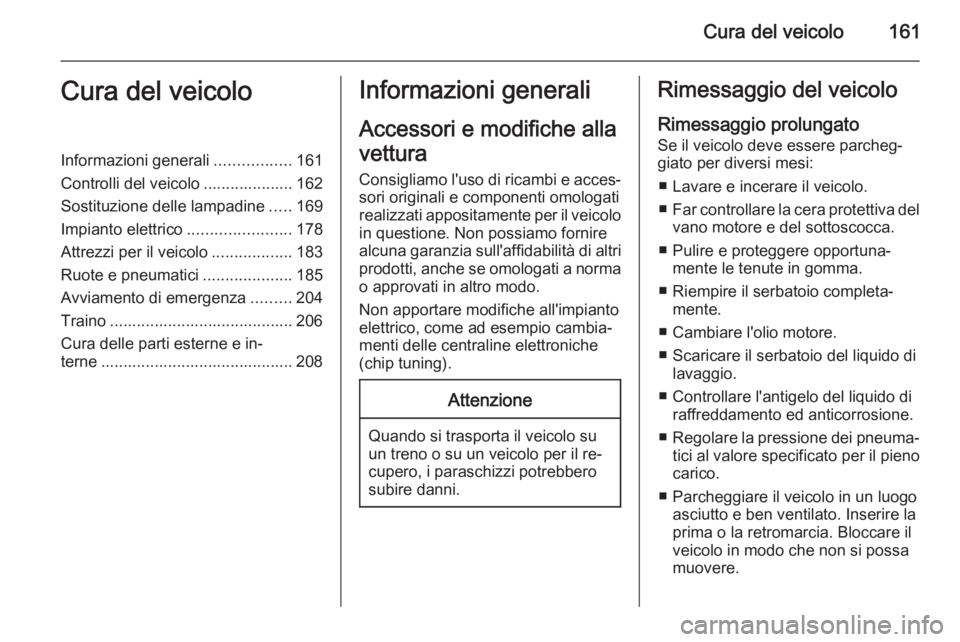

Cura del veicolo161Cura del veicoloInformazioni generali.................161
Controlli del veicolo .................... 162
Sostituzione delle lampadine .....169
Impianto elettrico .......................178
Attrezzi per il veicolo ..................183
Ruote e pneumatici ....................185
Avviamento di emergenza .........204
Traino ......................................... 206
Cura delle parti esterne e in‐
terne ........................................... 208Informazioni generali
Accessori e modifiche alla
vettura Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
■ Lavare e incerare il veicolo.
■ Far controllare la cera protettiva del
vano motore e del sottoscocca.
■ Pulire e proteggere opportuna‐ mente le tenute in gomma.
■ Riempire il serbatoio completa‐ mente.
■ Cambiare l'olio motore.
■ Scaricare il serbatoio del liquido di lavaggio.
■ Controllare l'antigelo del liquido di raffreddamento ed anticorrosione.
■ Regolare la pressione dei pneuma‐
tici al valore specificato per il pieno
carico.
■ Parcheggiare il veicolo in un luogo asciutto e ben ventilato. Inserire la
prima o la retromarcia. Bloccare il
veicolo in modo che non si possa
muovere.

162Cura del veicolo
■ Non azionare il freno di staziona‐mento.
■ Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
■ Scollegare il morsetto dal terminale
negativo della batteria del veicolo.
Assicurarsi di disattivare tutti i si‐
stemi, come ad esempio l'impianto
di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
■ Collegare il morsetto al terminale negativo della batteria del veicolo.
Attivare l'elettronica degli alzacri‐
stalli elettrici.
■ Controllare la pressione dei pneu‐ matici.
■ Riempire il serbatoio del liquido di lavaggio.
■ Controllare il livello dell'olio motore.
■ Controllare il livello del liquido di raffreddamento.
■ Se necessario rimontare la targa.Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web. Affidare questi lavori solo ad un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐ timento di questo tipo di veicoli.Controlli del veicolo

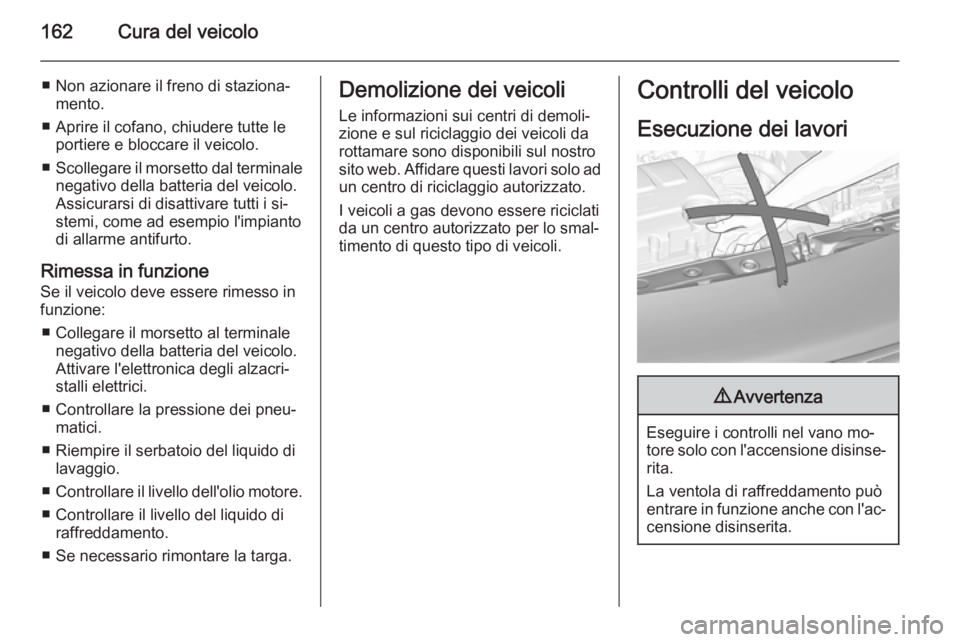

Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.

Cura del veicolo1639Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.

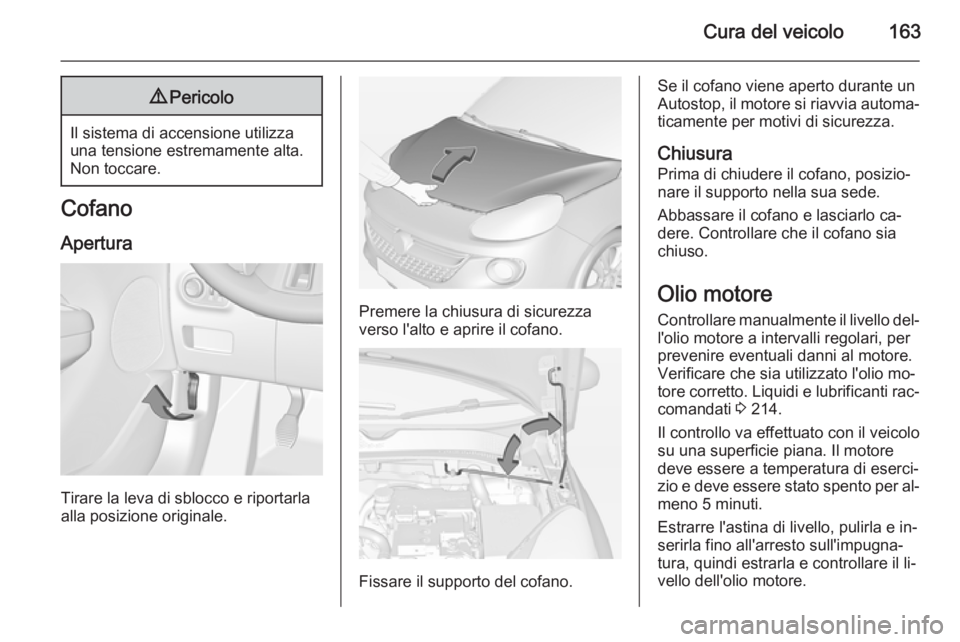

Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.
Premere la chiusura di sicurezza
verso l'alto e aprire il cofano.
Fissare il supporto del cofano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura
Prima di chiudere il cofano, posizio‐
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo ca‐
dere. Controllare che il cofano sia
chiuso.
Olio motore
Controllare manualmente il livello del‐ l'olio motore a intervalli regolari, perprevenire eventuali danni al motore.
Verificare che sia utilizzato l'olio mo‐
tore corretto. Liquidi e lubrificanti rac‐ comandati 3 214.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno 5 minuti.
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.

164Cura del veicolo

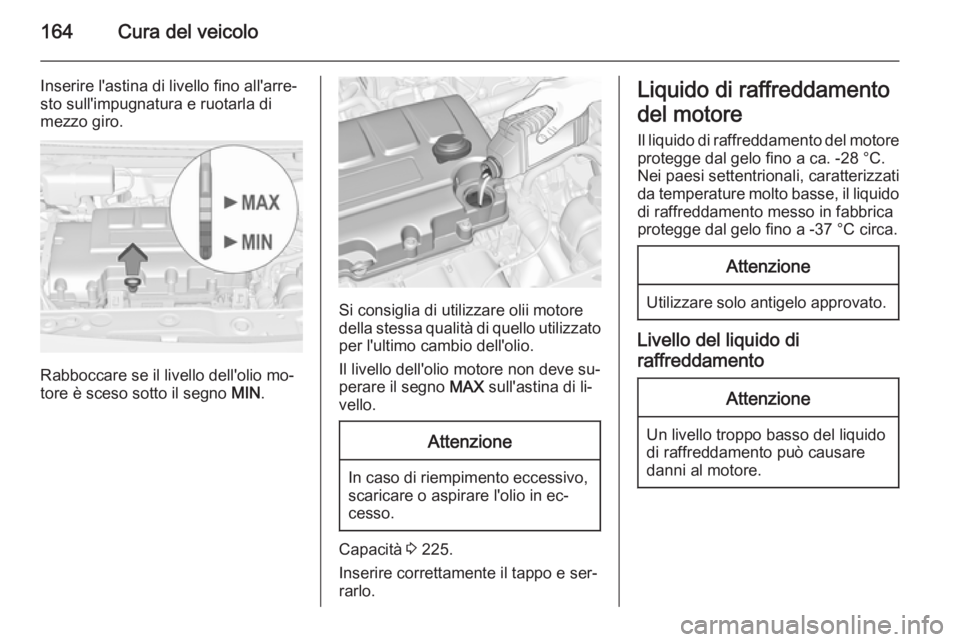

Inserire l'astina di livello fino all'arre‐sto sull'impugnatura e ruotarla di
mezzo giro.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve su‐ perare il segno MAX sull'astina di li‐
vello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Capacità 3 225.
Inserire correttamente il tappo e ser‐
rarlo.
Liquido di raffreddamento
del motore Il liquido di raffreddamento del motore
protegge dal gelo fino a ca. -28 °C.
Nei paesi settentrionali, caratterizzati
da temperature molto basse, il liquido
di raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

Cura del veicolo165

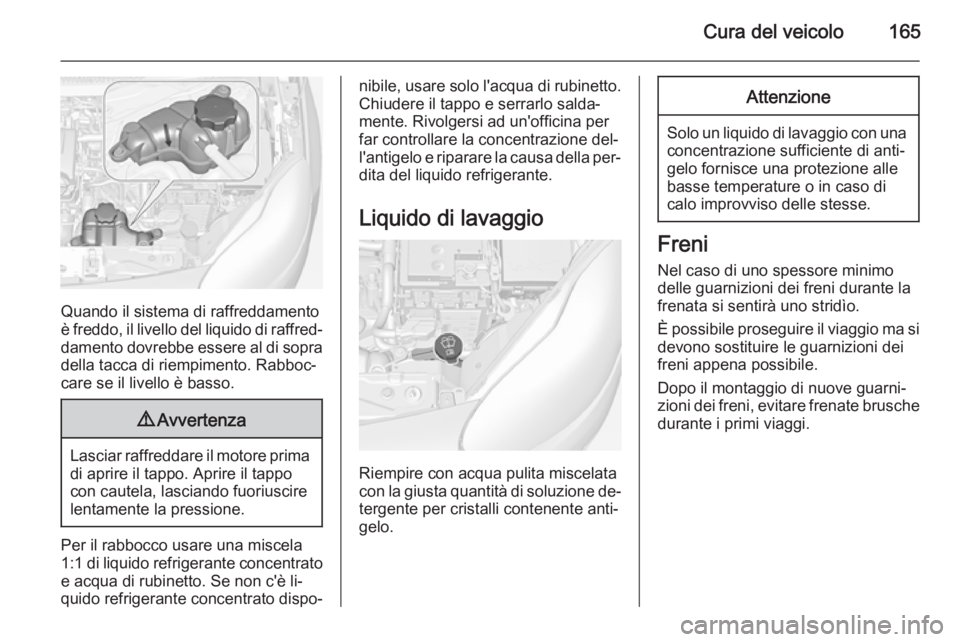

Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
e acqua di rubinetto. Se non c'è li‐
quido refrigerante concentrato dispo‐
nibile, usare solo l'acqua di rubinetto.
Chiudere il tappo e serrarlo salda‐
mente. Rivolgersi ad un'officina per
far controllare la concentrazione del‐
l'antigelo e riparare la causa della per‐ dita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli contenente anti‐
gelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Freni
Nel caso di uno spessore minimo delle guarnizioni dei freni durante la
frenata si sentirà uno stridìo.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.

166Cura del veicoloLiquido dei freni9Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.
Il livello del liquido dei freni deve es‐sere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 214.
Batteria veicolo
Il veicolo è equipaggiato con un bat‐
teria piombo-acido.
I veicoli con sistema stop-start sa‐
ranno equipaggiati con una batteria
AGM che non è una batteria acida al
piombo.
La batteria del veicolo non necessita
di manutenzione a condizione che il
profilo di guida consenta una ricarica
sufficiente della batteria stessa. La
guida per brevi tragitti e i frequenti av‐ viamenti del motore possono scari‐
care la batteria del veicolo. Utilizzare
i dispositivi elettrici solo se necessa‐
rio.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso
gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria del vei‐
colo potrebbe scaricarsi. Scollegare il morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la bat‐ teria, accertare che l'accensione sia
disinserita.
Dispositivo salvacarica della batteria 3 116.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa se‐
zione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa zona, deve essere chiuso con un
tappo, e la ventilazione vicino al ter‐
minale negativo deve essere aperta.

Cura del veicolo167
Utilizzare solo batterie che consen‐
tono alla scatola portafusibili di es‐
sere montata sopra la batteria del vei‐ colo.
Veicoli con sistema stop-start
Accertatevi di far sostituire la batteria
AGM (Absorptive Glass Matt) con
un'altra batteria AGM.
È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐
teria originale Opel.
Avviso
Se si utilizza una batteria AGM di‐
versa da quella originale Opel, il fun‐ zionamento del sistema Start-stop
potrebbe risultarne compromesso.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 130.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria po‐
trebbe subire danni.
Avviamento di emergenza 3 204.
Etichetta di avvertimento
Significato dei simboli:
■ Non avvicinare scintille o fiamme li‐
bere e non fumare.
■ Proteggere sempre gli occhi. I gas esplosivi possono provocare cecità
o infortuni.
■ Tenere la batteria del veicolo fuori dalla portata dei bambini.
■ La batteria del veicolo contiene acido solforico, che potrebbe cau‐
sare cecità o lesioni gravi.

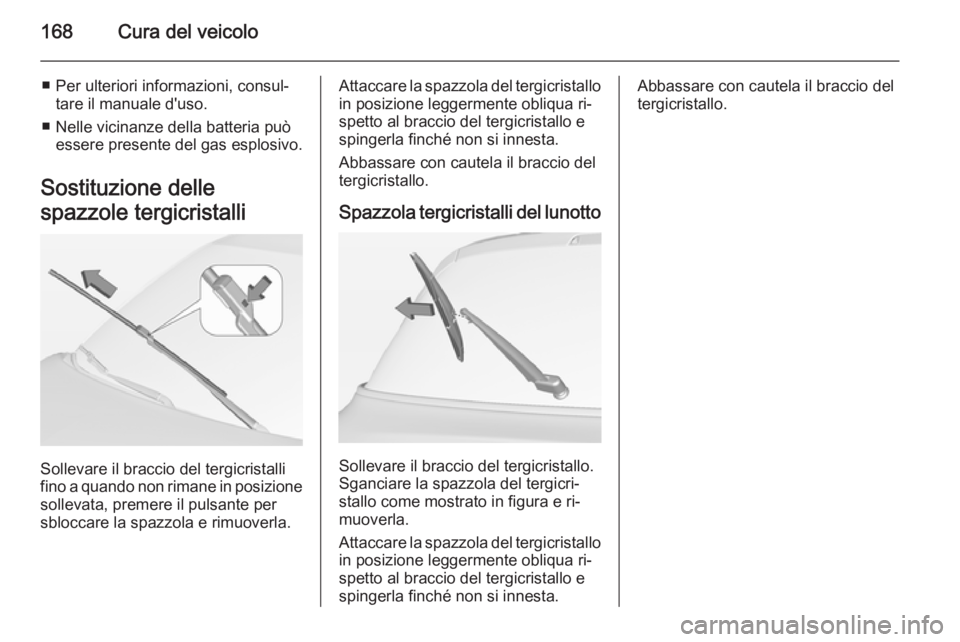

168Cura del veicolo
■ Per ulteriori informazioni, consul‐tare il manuale d'uso.
■ Nelle vicinanze della batteria può essere presente del gas esplosivo.
Sostituzione delle
spazzole tergicristalli
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua ri‐
spetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e ri‐
muoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua ri‐
spetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.
