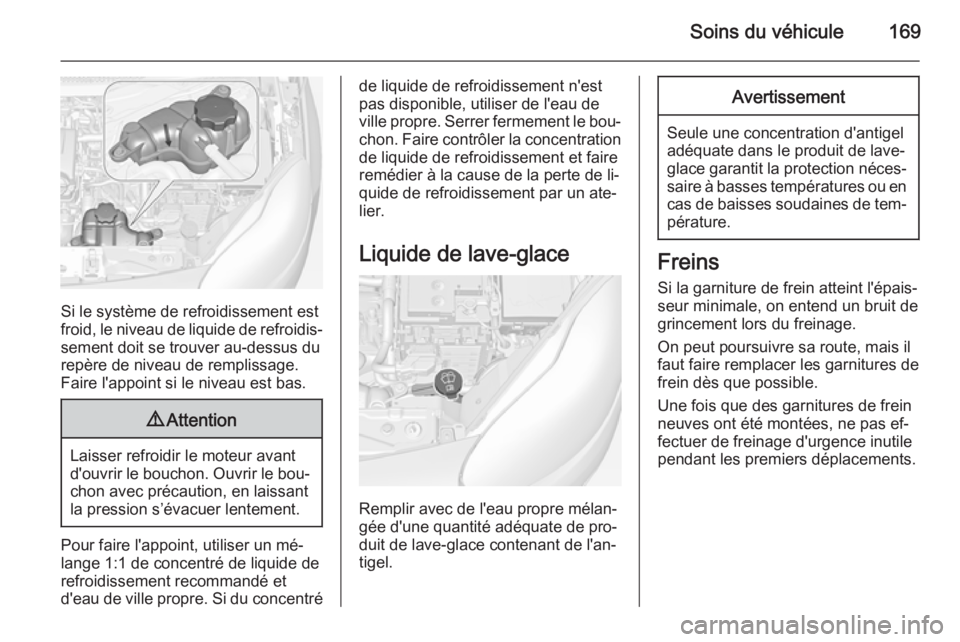

Soins du véhicule169
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Pour faire l'appoint, utiliser un mé‐
lange 1:1 de concentré de liquide de
refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le bou‐ chon. Faire contrôler la concentration
de liquide de refroidissement et faire
remédier à la cause de la perte de li‐
quide de refroidissement par un ate‐
lier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée d'une quantité adéquate de pro‐
duit de lave-glace contenant de l'an‐
tigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐
pérature.
Freins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.

170Soins du véhiculeLiquide de frein9Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/d'embrayage 3 218.
Batterie du véhicule
Le véhicule est doté d'une batterie auplomb.
Les véhicules étant équipés d'un sys‐ tème Stop/Start seront dotés d'une
batterie AGM, cette batterie n'est pas
une batterie au plomb.
La batterie du véhicule est sans main‐ tenance pour autant que le profil de
conduite permet un rechargement
suffisant de la batterie. Les petits tra‐
jets et les démarrages fréquents peu‐ vent entraîner la décharge de la bat‐
terie du véhicule. Éviter l'utilisation de
consommateurs électriques non né‐
cessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie du
véhicule. Débrancher la cosse de la
borne négative de la batterie du
véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 118.
Remplacement de la batterie du véhicule
Remarque
Toute dérogation aux instructions données dans cette section peut en‐ traîner la désactivation temporaire
du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de
trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐ verte.

Soins du véhicule171
N'utiliser que des batteries qui per‐
mettent de monter la boîte à fusibles
au-dessus d'elles.
Véhicules avec système d'arrêt- démarrage
S'assurer que la batterie AGM (mat de verre absorbant) est remplacée
par une autre batterie AGM.
Une batterie AGM se reconnaît à l'éti‐ quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie d'ori‐
gine Opel.
Remarque
L'utilisation d'une batterie AGM au‐
tre qu'une batterie d'origine Opel
peut réduire les performances du système Stop/Start.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 133.
Charge de la batterie du
véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie peut être endommagée.
Démarrage par câbles auxiliaires3 209.
Étiquette d'avertissement
Signification des symboles :
■ Pas d'étincelle ou de flamme nue, interdit de fumer.
■ Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
■ Conserver la batterie du véhicule hors de portée des enfants.
■ La batterie du véhicule contient de l'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.

172Soins du véhicule
■ Pour plus d'informations, consulterle manuel d'utilisation.
■ Des gaz explosifs peuvent être pré‐
sents à proximité de la batterie.
Remplacement des balais
d'essuie-glace
Soulever le bras d'essuie-glace jus‐
qu'il reste en position soulevée, en‐ foncer le bouton pour libérer le balai
d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
clique.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la
lunette arrière
Soulever le bras d'essuie-glace. Dé‐
gager le balai d'essuie-glace comme
illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
clique.
Abaisser le bras d'essuie-glace avec
précaution.

Soins du véhicule173Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot ! Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule
Après le remplacement d'une am‐
poule, mettre le contact, opérer et vé‐ rifier les feux.
Phares halogènes
Les phares halogènes ont des am‐
poules différentes pour les feux de
route et les feux de croisement.
Feu de croisement , ampoule exté‐
rieure (1).
Feu de route , ampoule intérieure (2).
Feux de croisement (1) 1. Tourner le capuchon dans le sens
antihoraire et l'enlever.2. Appuyer sur l'attache pour désen‐
gager la douille. Retirer la douille
de l'ampoule du réflecteur.

174Soins du véhicule
3. Séparer l'ampoule de la douilled'ampoule et remplacer l'am‐
poule.
4. Insérer la douille avec l'attache vers le bas et l'engager dans le
réflecteur jusqu'à ce qu'un clic soit émis.
5. Poser le bouchon.
Feux de route (2)
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Appuyer sur l'attache pour désen‐
gager la douille. Retirer la douille
de l'ampoule du réflecteur.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille avec l'attache vers le haut et l'engager dans le
réflecteur jusqu'à ce qu'un clic soit
émis.
5. Poser le bouchon.
Feu latéral/feu de jour avec ampoules (3)
1. Faire tourner la douille de l'am‐ poule (3) dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du boîtier de phare.

Soins du véhicule175
2. Retirer l'ampoule de la douille entirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille.
4. Introduire la douille dans le boîtier
de phare et tourner dans le sens
horaire.
Feu latéral/feu de jour avec
diodes
Les feux de position et les feux de jour sont composés de LED qui ne peu‐
vent pas être changées. Se rendre
dans un garage en cas de LED dé‐
fectueuse.
Clignotants avant
1. Enlever la vis et retirer le couver‐ cle.
2.Enlever la vis et déposer l'ensem‐
ble du feu du pare-chocs.
3. Désengager et retirer la douille en
tournant dans le sens anti-ho‐
raire.

176Soins du véhicule
4. Retirer l'ampoule en tournant lé‐gèrement dans le sens anti-ho‐
raire, puis en la retirant. Rempla‐
cer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens ho‐
raire.
6. Fixer l'ensemble du feu sur le pare-chocs en serrant la vis.
7. Insérer le couvercle dans le pare-
chocs et fixer avec la vis.
Commutateurs Adam
1. Désengager le petit cache à l'aide
d'un tournevis à l'endroit indiqué.
2. Déposer le cache en tirant avec les doigts sur les positions indi‐
quées, voir les flèches sur l'illus‐
tration.
3. Enlever les deux vis et déposer l'ensemble du feu du pare-chocs.

Soins du véhicule177
4.Désengager et retirer la douille en
tournant dans le sens anti-ho‐
raire.
5. Retirer l'ampoule en tournant lé‐ gèrement dans le sens anti-ho‐
raire, puis en la retirant. Rempla‐
cer l'ampoule.
6. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens ho‐
raire.
7. Fixer l'ensemble du feu sur le pare-chocs en serrant les deux
vis.
8. Insérer et engager le cache dans le pare-chocs. Insérer le petit ca‐
che.
Feux arrière Versions avec caisson de basse
Déposer le tapis de sol du coffre. Sur le côté droit, retirer également la boîte
à outils pour accéder au tapis 3 69.
Versions avec boîtier de rangement Déposer la boîte de rangement pouraccéder au couvercle 3 68.
1. Détacher le capot sur le côté con‐
cerné et déposer.
2. Dévisser de l'intérieur à la main l'écrou de fixation en plastique.

178Soins du véhicule
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en retirant
les éléments suivants :
feu clignotant 1
feu arrière 2
feu arrière/feu stop 3
Si le feu arrière 2 et le feu arrière/
feu stop 3 sont des LED, deman‐
der l'aide d'un atelier pour tout
remplacement.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire. Vé‐
rifier que les fils restent bien dans les gaines.
Monter l'ensemble du feu avec les
goupilles de retenue dans les ren‐
foncements de la carrosserie du
véhicule et visser l'écrou de fixation par l'intérieur du coffre. Ti‐ rer le joint circulaire au-dessus du
logement dans le boîtier de phare.
Fermer le couvercle et l'enclique‐
ter.
Feu de recul/feu antibrouillard
arrière
Le feu de recul se trouve sur le côté
droit du pare-chocs et le feu anti‐
brouillard arrière se trouve sur le côté
gauche du pare-chocs.
