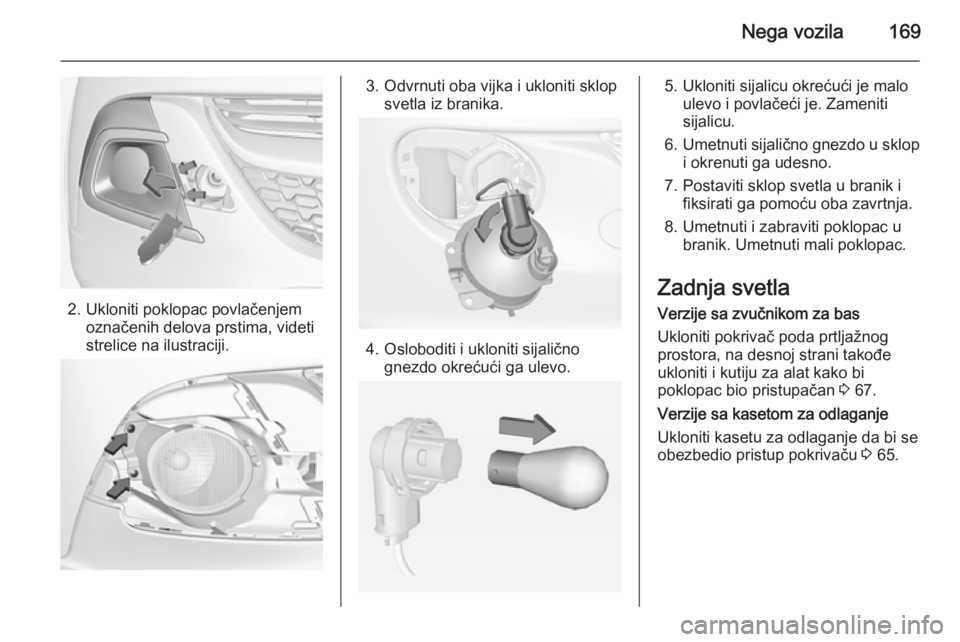

Nega vozila169
2. Ukloniti poklopac povlačenjemoznačenih delova prstima, videti
strelice na ilustraciji.
3. Odvrnuti oba vijka i ukloniti sklop svetla iz branika.
4. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.
5. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
6. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Umetnuti i zabraviti poklopac u branik. Umetnuti mali poklopac.
Zadnja svetla
Verzije sa zvučnikom za bas
Ukloniti pokrivač poda prtljažnog prostora, na desnoj strani takođe
ukloniti i kutiju za alat kako bi
poklopac bio pristupačan 3 67.
Verzije sa kasetom za odlaganje
Ukloniti kasetu za odlaganje da bi se obezbedio pristup pokrivaču 3 65.

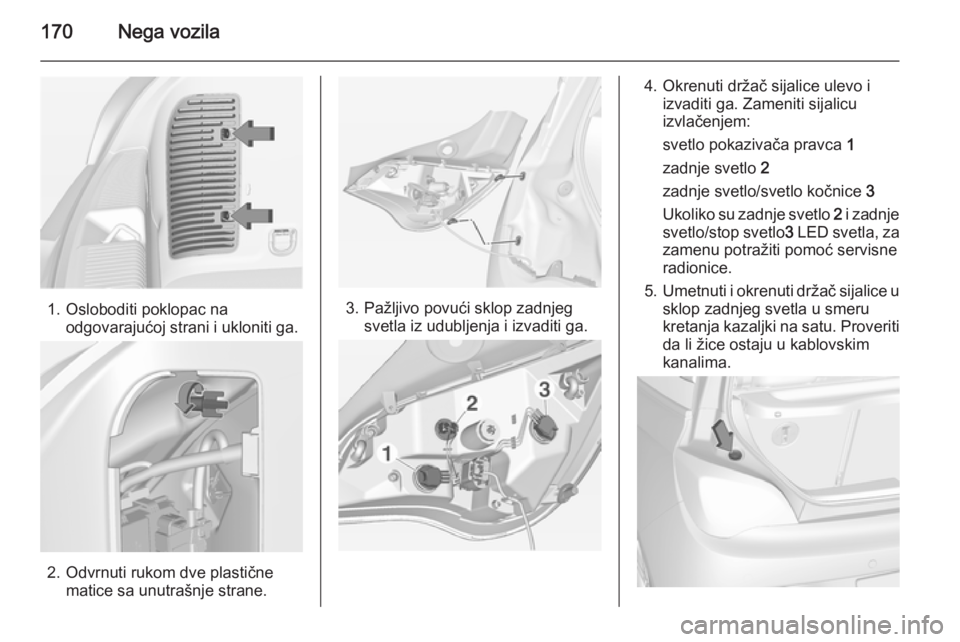

170Nega vozila
1. Osloboditi poklopac naodgovarajućoj strani i ukloniti ga.
2. Odvrnuti rukom dve plastične matice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicuizvlačenjem:
svetlo pokazivača pravca 1
zadnje svetlo 2
zadnje svetlo/svetlo kočnice 3
Ukoliko su zadnje svetlo 2 i zadnje
svetlo/stop svetlo 3 LED svetla, za
zamenu potražiti pomoć servisne
radionice.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Proveriti
da li žice ostaju u kablovskim
kanalima.

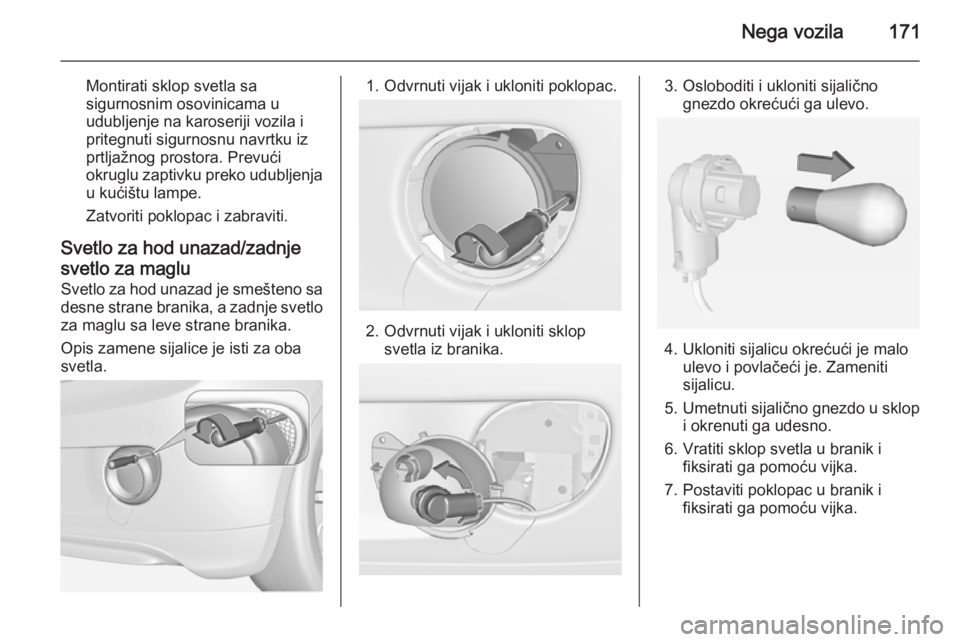

Nega vozila171
Montirati sklop svetla sasigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti sigurnosnu navrtku iz
prtljažnog prostora. Prevući
okruglu zaptivku preko udubljenja
u kućištu lampe.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad/zadnje svetlo za maglu
Svetlo za hod unazad je smešteno sa
desne strane branika, a zadnje svetlo
za maglu sa leve strane branika.
Opis zamene sijalice je isti za oba
svetla.1. Odvrnuti vijak i ukloniti poklopac.
2. Odvrnuti vijak i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijalično gnezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Vratiti sklop svetla u branik i fiksirati ga pomoću vijka.
7. Postaviti poklopac u branik i fiksirati ga pomoću vijka.

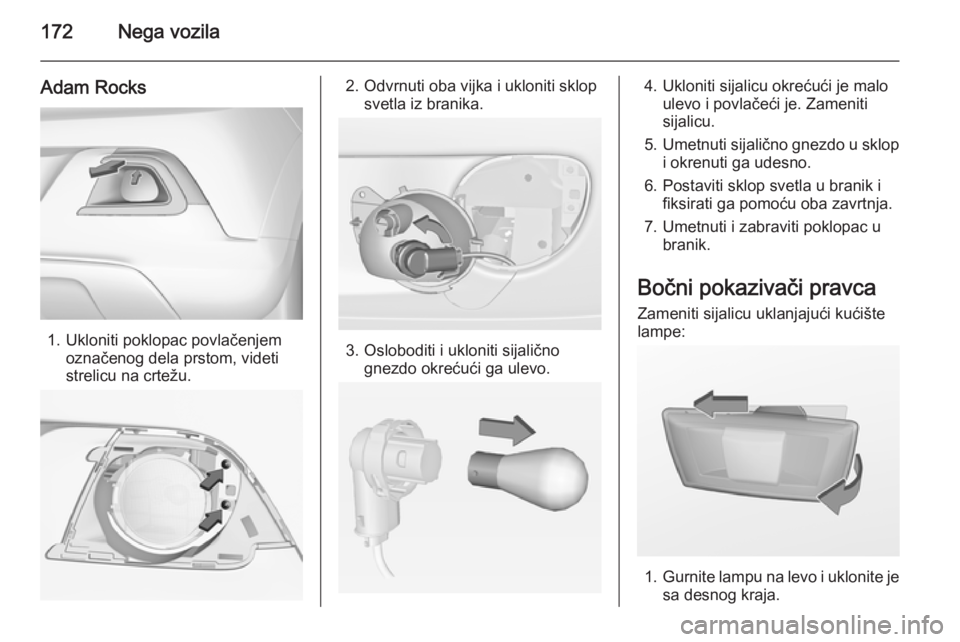

172Nega vozila
Adam Rocks
1. Ukloniti poklopac povlačenjemoznačenog dela prstom, videti
strelicu na crtežu.
2. Odvrnuti oba vijka i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
7. Umetnuti i zabraviti poklopac u branik.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.

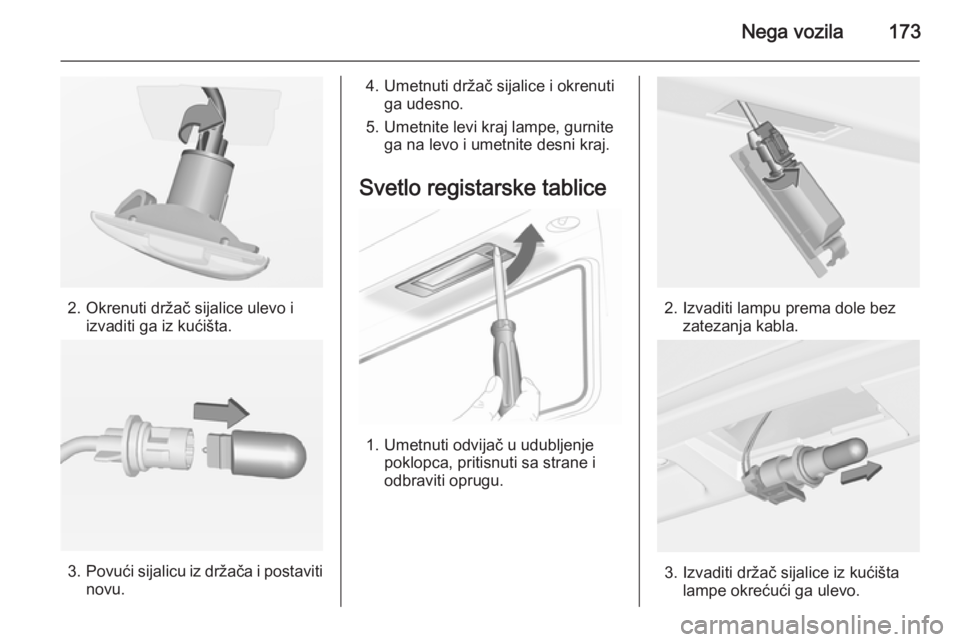

Nega vozila173
2. Okrenuti držač sijalice ulevo iizvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole bez zatezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga ulevo.

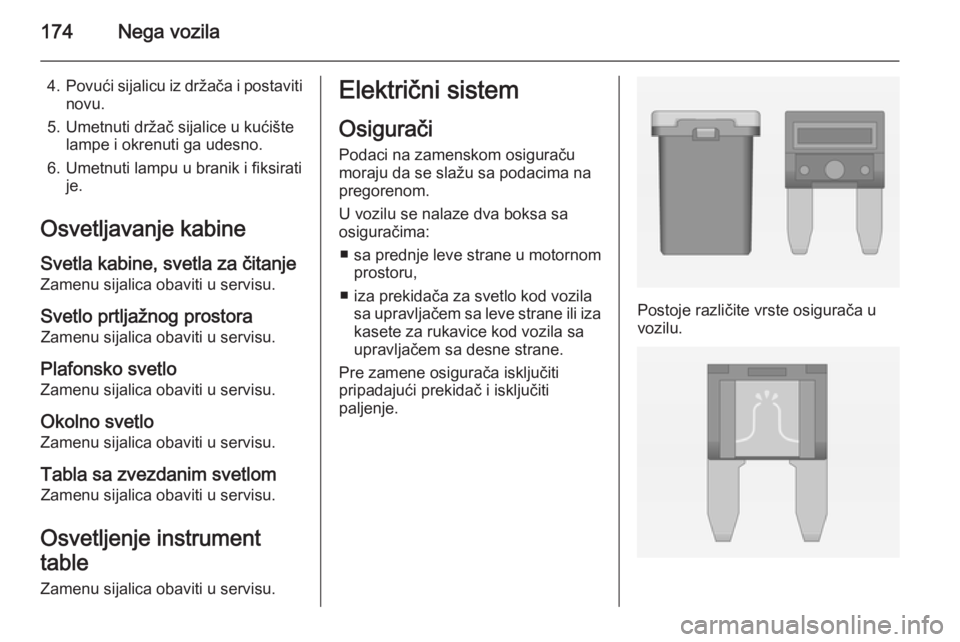

174Nega vozila
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine
Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora Zamenu sijalica obaviti u servisu.
Plafonsko svetlo Zamenu sijalica obaviti u servisu.
Okolno svetlo
Zamenu sijalica obaviti u servisu.
Tabla sa zvezdanim svetlom Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table
Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru,
■ iza prekidača za svetlo kod vozila sa upravljačem sa leve strane ili izakasete za rukavice kod vozila sa
upravljačem sa desne strane.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u vozilu.

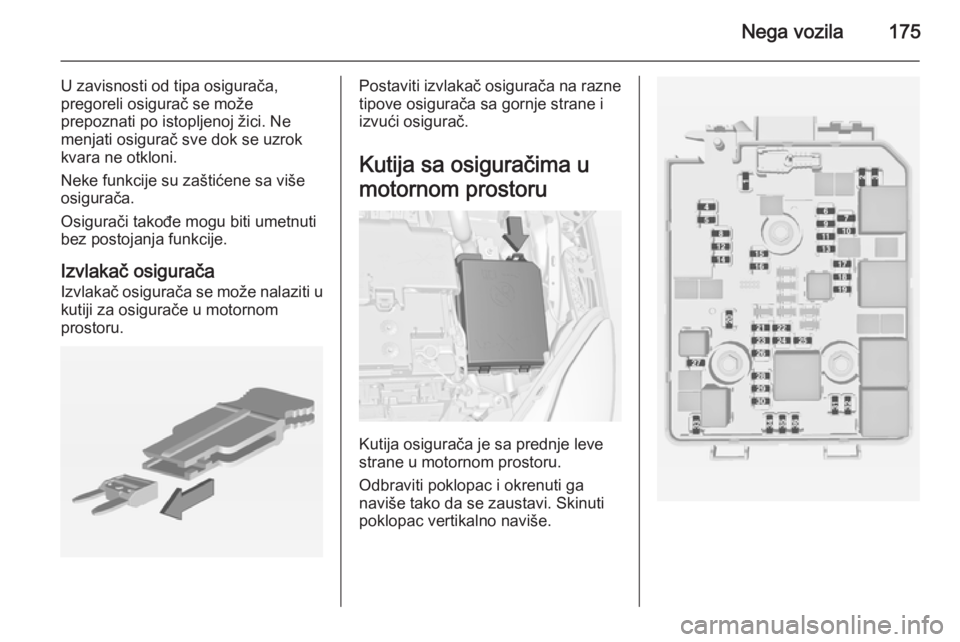

Nega vozila175
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

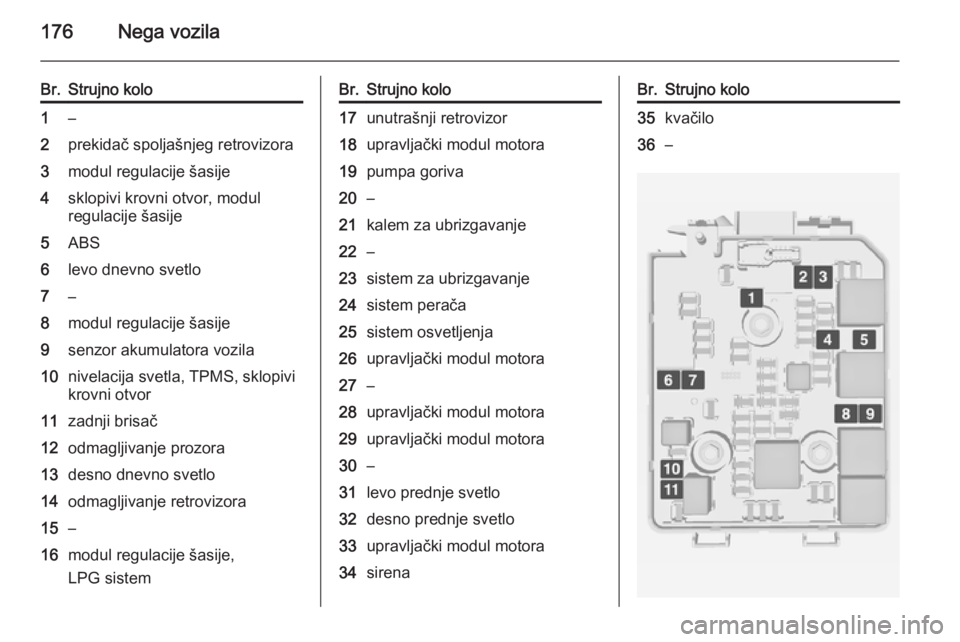

176Nega vozila
Br.Strujno kolo1–2prekidač spoljašnjeg retrovizora3modul regulacije šasije4sklopivi krovni otvor, modul
regulacije šasije5ABS6levo dnevno svetlo7–8modul regulacije šasije9senzor akumulatora vozila10nivelacija svetla, TPMS, sklopivi
krovni otvor11zadnji brisač12odmagljivanje prozora13desno dnevno svetlo14odmagljivanje retrovizora15–16modul regulacije šasije,
LPG sistemBr.Strujno kolo17unutrašnji retrovizor18upravljački modul motora19pumpa goriva20–21kalem za ubrizgavanje22–23sistem za ubrizgavanje24sistem perača25sistem osvetljenja26upravljački modul motora27–28upravljački modul motora29upravljački modul motora30–31levo prednje svetlo32desno prednje svetlo33upravljački modul motora34sirenaBr.Strujno kolo35kvačilo36–

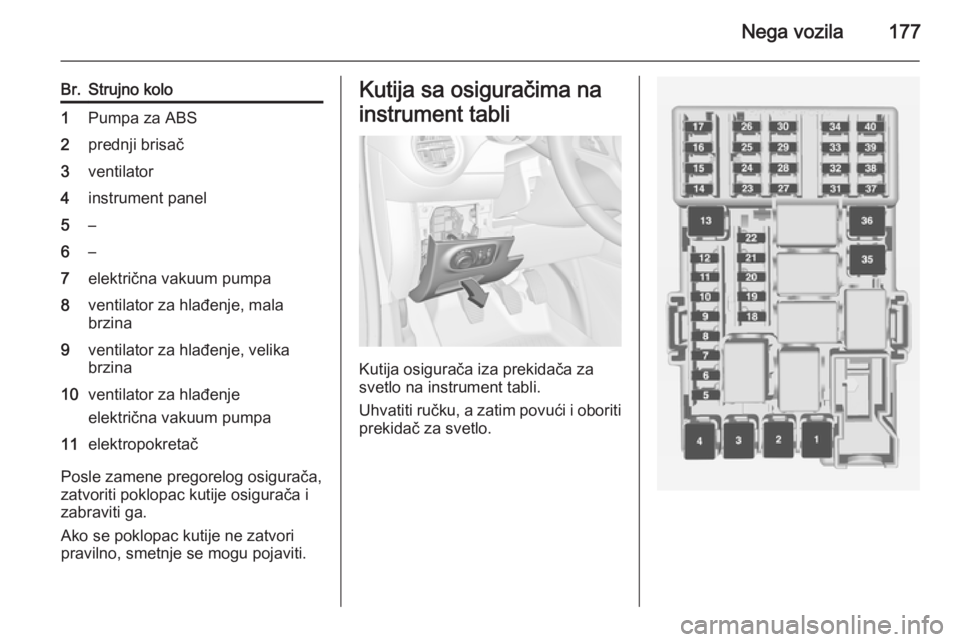

Nega vozila177
Br.Strujno kolo1Pumpa za ABS2prednji brisač3ventilator4instrument panel5–6–7električna vakuum pumpa8ventilator za hlađenje, mala
brzina9ventilator za hlađenje, velika
brzina10ventilator za hlađenje
električna vakuum pumpa11elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli.
Uhvatiti ručku, a zatim povući i oboriti
prekidač za svetlo.

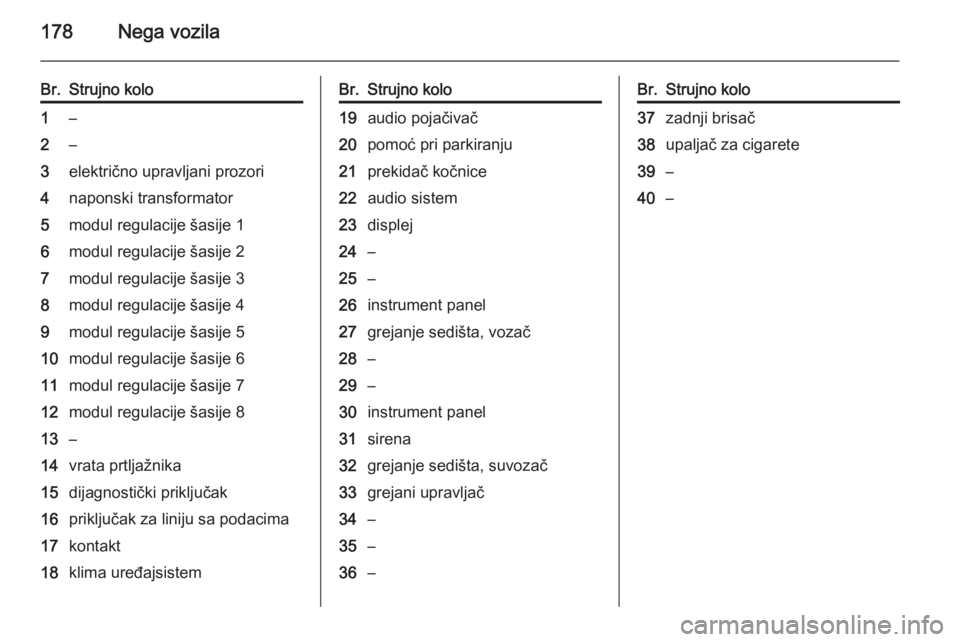

178Nega vozila
Br.Strujno kolo1–2–3električno upravljani prozori4naponski transformator5modul regulacije šasije 16modul regulacije šasije 27modul regulacije šasije 38modul regulacije šasije 49modul regulacije šasije 510modul regulacije šasije 611modul regulacije šasije 712modul regulacije šasije 813–14vrata prtljažnika15dijagnostički priključak16priključak za liniju sa podacima17kontakt18klima uređajsistemBr.Strujno kolo19audio pojačivač20pomoć pri parkiranju21prekidač kočnice22audio sistem23displej24–25–26instrument panel27grejanje sedišta, vozač28–29–30instrument panel31sirena32grejanje sedišta, suvozač33grejani upravljač34–35–36–Br.Strujno kolo37zadnji brisač38upaljač za cigarete39–40–
